Как подключить счетчик самостоятельно: однофазный и трехфазный

Последовательное подключение счетчиков электроэнергии

Сначала подключаются два провода на вторую и четвёртую клеммы, т.е. к выходу счётчика. Для того чтобы подключить провода, жилы проводов зачищаются ножом (а лучше специальным съёмником изоляции). Затем провода, выходящие из счётчика, подключаются на общий автоматический выключатель, подающий напряжение на электрические потребители.

После этого подключаются провода на первую и третью клемму, т.е. на вход счётчика. Для этого с них тоже снимается часть изоляции. После того, как провода подключены, закрывается клеммная крышка и счётчик пломбируется.

Обычно установка, подключение и пломбировка счётчика выполняется энергоснабжающей организацией. Если же выполнять монтаж и подключение самостоятельно, то чтобы избежать недоразумений и штрафов, необходимо сначала обратиться к представителям этой организации, которые сами утвердят правильный порядок работ.

Ввод в эксплуатацию или реконструкция электропроводки в доме или квартире редко обходится без установки или замены электросчетчика. По нормативам работы могут выполнять только специально обученные люди, имеющие допуск для работы в сетях напряжением до 1000 В. Но установить все элементы, произвести подключение счетчика к нагрузке (электроприборам), без подключения питания можно самостоятельно. После необходимо вызвать представителя энергопоставляющей организации для тестирования, пломбировки и пуска системы.

Законна ли самостоятельная установка электросчетчика?

Законна ли самостоятельная установка электросчетчика

С установкой электросчетчика можно безо всяких проблем справиться самостоятельно. Однако прежде чем вы решите «расчехлить» плоскогубцы, получите нужные разрешения и прочие документы. Для этого обратитесь в местное представительство сетевого провайдера с запросом на выдачу технического задания для проведения работ. Там же вы сможете заключить необходимый договор.

В соответствии с действующим законодательством домовладелец должен устанавливать счетчик в пределах своих сетей потребления. Лучшим местом для установки счетчика является отапливаемый распределительный щиток в доме. Однако в последнее время контролирующие организации требуют, чтобы учетное оборудование устанавливалось строго за пределами жилого помещения в свободном доступе для проверяющих организаций.

К примеру, представитель сетевой компании может потребовать, чтобы вы установили электросчетчик на фасаде своего дома либо даже на ближайшем электростолбе. Все эти моменты обсуждаются в индивидуальном порядке. Владельцев же квартир обычно обязывают размещать рассматриваемое оборудование в общем щитке на площадке.

Электросчетчики

По официальным заявлениям поставщики электроэнергии вынуждают владельцев устанавливать счетчики на улице для обеспечения доступности к устройству с целью снятия показаний и выполнения технического обслуживания. По неофициальным же данным поставщики так пытаются предотвратить возможность несанкционированного доступа к учетному оборудованию с целью кражи электроэнергии.

Монтаж щитка

Щиток для счетчика и автоматики состоит из 2 частей: наружная защитная крышка с дверкой и внутренняя часть с 1 или несколькими рейками, а также нулевая шина, так как по правилам питающий ноль распределяется между всеми отходящими проводами именно с ее помощью.

Со щитка надо снять верхнюю панель, открутив 4 болта. Затем — монтаж на стену. Не должно быть перекосов, при разметке и фиксации. Высота счетчика по ПУЭ внутри помещений — 0.8–1.7 м от пола для удобного снятия показателей, визуального контроля табло. Как правило, оснащение ставят на уровне глаз – 1.6–1.7 м. Далее, крепим к стене, используя, в зависимости от ее материала, дюбели по бетону, гипсокартону, саморезы (винты) по дереву.

Правильная установка электрического счетчика обязательно осуществляется по правилам, содержащимся в нормах ПУЭ, которые гласят, что такие приборы, как автоматы, размещаются за пределами квартиры (общий коридор, лестничная клетка). Соответственно, такое же расположение наиболее целесообразное для учетного устройства.

Установка в сложных условиях

Как своими руками подключить автоматы, электросчетчик на даче, в сложных условиях, например, на столбе, осуществляется по обычным правилам. Используют щитки для наружной установки, защищенные, часто они из металла.

Установка электросчетчика в частном доме на столбах, улице подразумевает выполнение следующего (ссылки на ПУЭ):

• кабели на столбе в защитной оболочке, коробах, каналах;
• шкаф запирающийся, с окошком на уровне циферблата (п. 1.5.30);
• до коробки зажимов 0.8–1.7 м. Может быть меньше 0.8 м, но не менее 0.4 м. Высоту в сторону увеличения иногда по указаниям специалистов энергосбыта увеличивают, если есть техническая необходимость для защиты оснащения и при подобных обстоятельствах;
• щиток с подогревом, если электроэнергию вырабатывает генератор электростанции (п.1.5.30) с защитой не хуже IP X4. Впрочем, правило по подогреву застарелое — если температурный режим изделия допускает, то можно ставить и без этой опции. Например, Меркурий 206 может работать при −45… +45° C;
• вводный автомат на расстоянии не меньше 10 м (п.7.1.36 и 1.5.36);
• заземление для металлических шкафов обязательное (обычно это штырь, вбитый в землю);
• после счетчика в доме — вводное УЗО номиналом до 300 мА (п. 7.1.84).

Способы крепления и как установить электросчетчик в частном доме на нестандартных конструкциях любые, обеспечивающие ровное положение, устойчивость, надежность, опору: металлические хомуты, кронштейны, рамы, толстые монтажные полосы с зажимами.

Как подключить трехфазный счетчик

Эта схема немного сложнее, но и с ней можно справиться, если внимательно рассмотреть и разобраться. Вот она:

Схема подключения трехфазного электросчетчика

Начнем с того, что существует несколько схем подключения, все зависит от вида электроустановки.

1. Прямое подключение.
2. Через токовый трансформатор.
3. Через трансформаторы тока и напряжения.

По сути, все эти схемы идентичны, отличаются друг от друга они лишь использованием трансформаторов. Схема подключения квартиры, дома или дачи обычно производится напрямую. Такие приборы обычно ограничены по току и не превышают 100 А. Если появляется необходимость повысить данный показатель, тогда в схему устанавливается трансформатор.

В клеммной колодке трехфазного счетчика контроля электроэнергии восемь контактов. Они располагаются так же, как и в однофазном, то есть, слева направо. В принципе, все аналогично, только фаз в данном приборе не одна, а три.

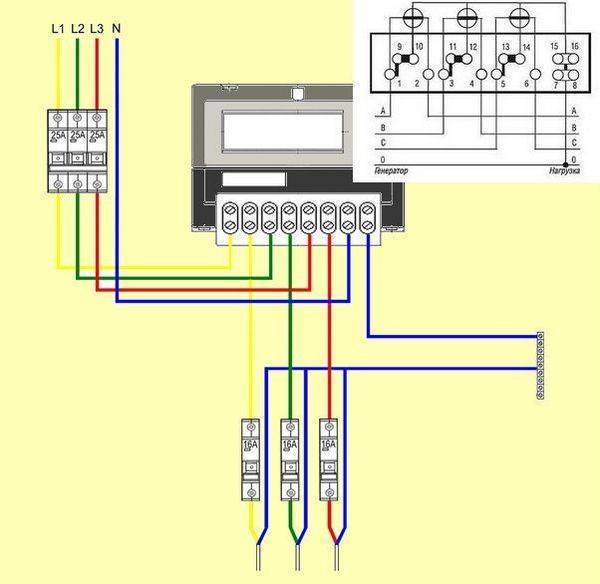

Поэтому давайте рассмотрим простую прямую схему с автоматами, вот она снизу:

Схема с автоматами

• На входе установлен четырехполюсной автомат.
• Сначала монтируется одна фаза, к примеру, желтая (см. схему). От вводного автомата к клемме номер один подводится желтый провод, который и соединяется к ней.
• К клемме номер два также присоединяется желтый провод, который протягивается к однополюсному автомату. Последний является выключателем группы потребителей, которые будут подключены именно к этой фазе, обозначенной желтым цветом.

Все то же самое производится и с другими фазами: зеленый – вход через контакт три, выход через контакт четыре, красный вход – 5, выход – 6. Нулевой контур от входного автомата подсоединяется к клемме номер семь, а выходит через клемму номер восемь

Обратите внимание, что фазные провода могут по цвету меняться местами, а вот нулевой нет

Прямое подключение трехфазного счетчика

Чтобы правильно подключить трехфазный счетчик, необходимо понимание его конструкции. Тут есть аналогия с однофазным устройством, только фаз тут не 1, а 3.

Электросчетчик с 3 фазами включает в конструкцию:

• Обмотку тока – 3;
• Обмотку напряжения – 3;
• Клеммы для подсоединения кабелей — 8.

Нулевой провод все еще имеет обозначение N. А фазы обозначаются следующим образом:

1. Фаза 1 – А;
2. Фаза 2 – В;
3. Фаза 3 – С.

На схеме подключения, изображенной выше, видно, что:

1. Клемма 1 – для ввода фазы А;
2. Клемма 2 – для вывода фазы А;
3. Клемма 3 – для ввода фазы В;
4. Клемма 4 – для вывода фазы В;
5. Клемма 5 – для ввода фазы С;
6. Клемма 6 – для вывода фазы С;
7. Клемма 7 – для ввода нуля N;
8. Клемма 8 – для вывода нуля N.

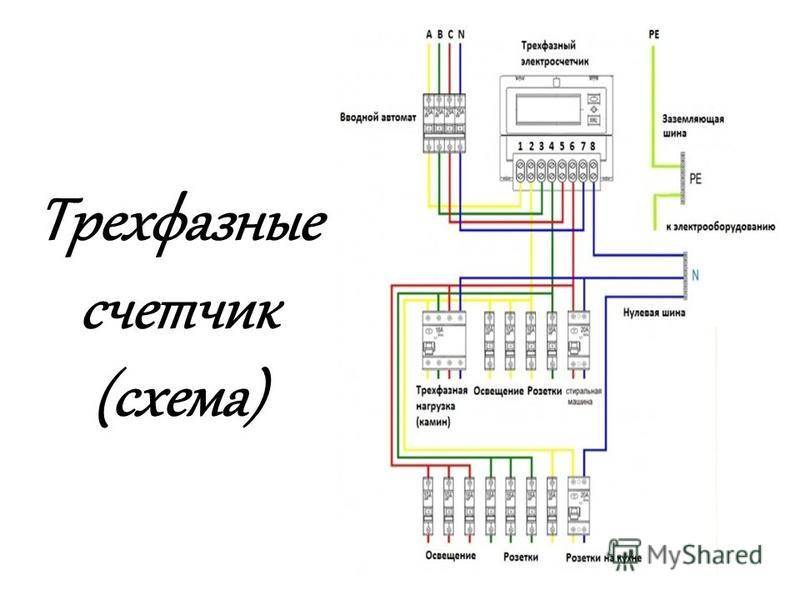

Распределение энергии происходит аналогично. Схема изображена ниже. Она рабочая, поэтому вы ее можете применить для частного дома.

Сначала все провода подключаются через четырехполюсный автомат. Затем они подводятся к счетному устройству, а затем выходят из него и направляются к УЗО с 4 полюсами. Затем нужно распределить энергию так:

• Определить потребители 380В (станки, камин). Для них подключение будет производиться с фазами А, В и С, а также с нулем N. Сюда же будет подведен заземляющий проводник;
• Определить потребители 220В. Они будут питаться от одной фазы. Нужно распределить нагрузку на фазы так, чтобы она была равной на каждой ветке (например, по 10 кВт на каждой фазе);
• Для каждой ветки потребуется однополюсный автовыключатель.

С нулевым проводом нужно поступить так же, как в случае с однофазным электросчетчиком. Он должен пройти через четырехполюсный автомат, счетчик электроэнергии и УЗО с 4 полюсами. Затем он разделяется через нулевую шину, чтобы на каждой ветке получить по одному нулю.

Заземляющий провод огибает все автоматы, счетное устройство и УЗО. Он разветвляется на заземляющей шине на несколько ветвей – по 1 для каждой ветки потребителей.

Подключение счетчика: правила и основные требования

Точно все требования прописаны в ПУЭ, а основные правила такие:

• Устанавливаться должен с защитой от воздействия погодных условий. Традиционно монтируются в специальные боксы (короба) из негорючего пластика. Для установки на улице короба должны быть герметичными и должны обеспечивать возможность контроля показаний (иметь стекло напротив табло).
• Закрепляется на высоте 0,8-1,7 м.
• Подключение счетчика производится медными проводами, сечением соответствующим максимальной токовой нагрузке (есть в техусловии). Минимальное сечение для подключения квартирного электросчетчика 2,5 мм 2 (для однофазной сети это ток 25 А, что сегодня очень мало).
• Проводники используются изолированные, без скруток и ответвлений.
• При однофазной сети дата госповерки счетчика — не старше 2 лет, при трехфазной — одного года.

Место установки счетчика в многоквартирных домах регламентируется проектом. Счетчик может устанавливаться на лестничной площадке или в квартире — в щитке. Если ставится в квартире, то обычно недалеко от двери.

Комплектация входного щитка

В частном доме тоже несколько вариантов. Если столб стоит во дворе, можно счетчик разместить на столбе, но лучше — в помещении. Если по требованиям энегроснабжающей организации он должен находится на улице, ставят его на лицевой стороне дома в герметичном боксе. Автоматы, идущие к группам потребителей (различным устройствам) монтируются в другом боксе в помещении. Также одно из требований при монтаже электропроводки в частном доме: провода должны просматриваться визуально.

Установка счетчика на столбе

Чтобы была возможность проводить работы на электросчетчике, перед ним устанавливают входной рубильник или автомат. Он тоже пломбируется, причем возможности поставить пломбу на самом устройстве, как на счетчике, нет. Необходимо предусмотреть возможность отдельной пломбировки этого устройства — купить небольшой бокс и смонтировать его внутри квартирного щитка или поставить отдельно на лестничной площадке. При подключении счетчика в частном доме варианты те же: в одном боксе со счетчиком на улице (пломбируется весь бокс), в отдельном боксе рядом.

Как провести электричество от столба в дом читайте тут.

Двухтарифные счетчики и расчет их экономичности описаны тут.

Подключение счетчика электроэнергии

Проводку от вводного устройства к счётчику выполняют кабелем или изолированными проводами без каких-либо соединений (сращиваний), паек или других повреждений целостности изоляции и провода.

При монтаже электропроводки для присоединения счётчиков непосредственного включения около счётчиков необходимо оставлять концы проводов длиной не менее 120 мм.

При применении защитного автоматического отключения питания должна быть выполнена основная система уравнивания потенциалов в соответствии с 1.7.82 ПУЭ, а при необходимости также дополнительная система уравнивания потенциалов в соответствии с 1.7.83 ПУЭ.

Монтаж нового счетчика

Точно такой счетчик купить не удалось, я приобрёл Энергомера ЦЭ6803В Ш М7 Р32. Как расшифровывается это название — смотрите в инструкции, которую можно будет скачать ниже.

Сзади счетчик выглядит так:

Подключение нового счетчика

С подключением не всё прошло гладко, хотя старый и новый счетчики — одного производителя (Энергомера), и на первый взгляд схожи по конструкции. Как устроен однофазный счетчик Энергомера — в другой моей статье . Трехфазный устроен так же, как-нибудь опубликую статью с фото.

Как видно на фото ниже, счетчик крепится на ДИН-рейку. Однако, в комплекте идёт планка для крепления в щиток. Я перед покупкой это выяснил, надеясь, что проблем при монтаже не будет. Но при сравнении счетчиков одной модели выяснилось, что у российских производителей не всё так просто.

7 Разница в креплении, новый — слева (счетчики лежат на плиточном полу)

Счетчики расположены так, чтобы боковые отверстия были на одном уровне. Цель была такая, чтобы попасть в те же крепежные отверстия. При этом Вертикальную планку пришлось опустить максимально вниз, и только тогда все три отверстия совпали. Но клеммы счетчика в результате опустились примерно на 2-3 см.

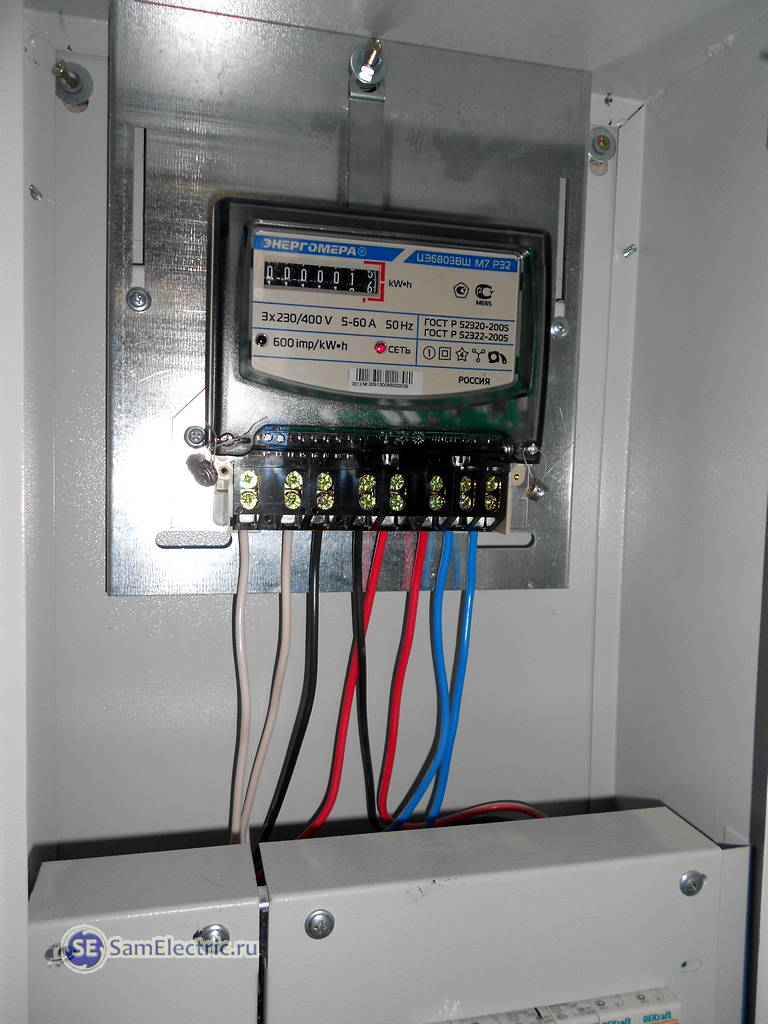

8 Новый трехфазный счетчик установлен и подключен

Пришлось провода опустить вниз, слегка надавив на них вертикально вниз. Схема подключения счетчика дана ниже, а вот что получилось в итоге:

9 Установка завершена

Самостоятельное подключение счетчика

Правильно подключить электрический счетчик самостоятельно довольно сложно и опасно. Для этих работ необходимо иметь лицензию и группу допуска не ниже третьей.

Требования закона

Подключение электросчетчика необходимо производить согласно правилам устройства электроустановок (ПУЭ) в следующем порядке:

1. Монтаж и подключение приборов учета электрической энергии производить только сертифицированным инструментом.
2. Счетчики должны устанавливаться в ящиках, на шкафах распределительных устройств, имеющие жесткие основания.
3. Питание к розетке следует подключать через автомат.
4. Размеры шкафов и ящиков должны обеспечивать комфортный доступ к приборам учета.
5. Выбор сечения подключаемых проводников производится согласно проектной документации.

Набор инструментов и материалов для монтажа

Для производства монтажа и подключения счетчиков необходимо иметь простой набор инструмента:

• плоскогубцы;
• отвертку;
• индикатор;
• мегомметр;
• уровень строительный;
• лестницу;
• монтажный пояс.

Материалы выбираются согласно спецификации в проектной документации.

К материалам относятся:

• защитные автоматические выключатели;
• проводники и кабели;
• тросовая продукция.

Схема подключения счетчика

Схемы подключения счетчиков имеют два вида:

• прямого действия (ток нагрузки до 100 ампер);
• косвенного действия (через измерительные трансформаторы тока и напряжения).

Однофазного

Однотарифный счетчик двухпроводной сети подключаются по схеме прямого действия, приведенной ниже.

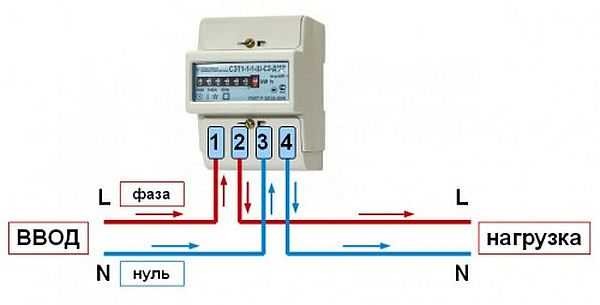

Принципиальная схема подключения однофазного счетчика

На схеме видно, что питание приходит на клеммы счетчика 1 и 3. Потребитель включается через автоматический выключатель или пробки на клеммы 2 и 4. Фазный и нулевой проводник необходимо соблюдать, т. к. счетчик будет работать некорректно.

На видео показано правильное подключение однофазного счетчика энергомера. Снято каналом energomera.

Трехфазного

Трехфазные счетчики могут подключаться как по схеме прямого действия, так и косвенного. Подключение прибора по схеме прямого действия похоже на схему подключения однофазного счетчика. Этот способ предназначен при потреблении тока до 100 ампер. Ниже представлена схема подключения счетчика прямого действия по четырехпроводному принципу.

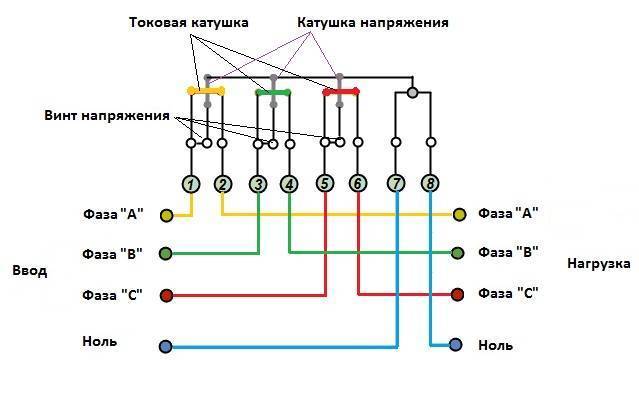

Принципиальная схема прямого действия для трехфазного счетчика

Питание подключается к следующим клеммам:

• фаза А-1;
• фаза В-3;
• фаза С-5;
• нуль-8.

Потребительская нагрузка подключается на четные клеммы соответственно 2, 4, 6 и 8. Необходимо строго соблюдать порядок подключения и произвести фазировку напряжения.

На промышленных предприятиях применяется схема подключения косвенного действия, т. е. через измерительные трансформаторы тока и напряжения. Трансформаторы тока имеют вторичный ток при максимальной нагрузке 1 или 5 ампер. На вторичной обмотке напряжения значение составляет 100 вольт. Датчики тока и напряжения должны соответствовать классу точности и полярности подключения.

Ниже представлена схема косвенного подключения прибора учета электрической энергии.

Косвенное подключение трехфазного счетчика

Установка счетчика: основные правила

Установить счетчик следует согласно правилам устройства электроустановок (ПУЭ):

1. Согласно проектной документации монтируется влагозащищенный шкаф для прибора учета электрической энергии на высоте 0,8-1,7 м от напольной поверхности. Но рекомендовано чтобы счетчик стоял на уровне глаз.
2. Проводники необходимо использовать медные с сечением от 2,5 мм до 6 мм.
3. Нельзя допускать скрутки и ответвление проводов.
4. Установку счетчика своими руками производится с уровнем, чтобы угол наклона не превышал один градус.
5. При подключении счетчика необходимо промаркировать провода. А также необходимо подключить защитные автоматические выключатели и произвести пломбировку прибора учета.

В случае отсутствия пломбы владелец может быть обвинен в хищении электрической энергии.

1. Отключается вводной пакетник или автоматический выключатель для безопасного проведения работ.
2. Выбирается щитовая и проводниковая продукция согласно проекту.
3. Щит учета устанавливается на место монтажа.
4. Производится монтаж счетчика на площадку шкафа. На DIN рейку монтируются счетчик, защитные автоматы и система УЗО.
5. Подключение электросчетчика производится СИП проводниками согласно схеме. Фазировка должна быть соблюдена при монтаже.
6. Опробование системы учета. Перед включением к сети необходимо произвести замер целостности изоляции с помощью мегомметра
7. Опломбирование счетчика энергоснабжающей компанией.

Как подключить электросчетчик через трансформаторы тока?

Схем такого подключения существует несколько. Разберем все эти схемы применительно к трехфазному варианту включения. Для чего нужны электросчетчики? Вообще счетчики нужны для того, чтобы учитывать электрическую энергию, потребленную в трех- и четырехпроводных сетях с частотой тока, равной 50 герц.Счетчики трехфазного типа бывают следующих видов:

• 3*57.7/100 В;
• 3*230/400 В.

К источнику электроэнергии такие счетчики необходимо подключать с использованием измерительных трансформаторов тока, рассчитанных на вторичный ток 5 А и трансформаторов напряжения со вторичным напряжением 100 В.

Рассматриваемые тут схемы применимы к любым типам счетчиков (и к аппаратам индукционного типа, и к электронным).

Первое, что необходимо помнить, выполняя подключение, это то, что при подключении необходимо соблюдение полярности подключения обмоток (Л1, Л2 – первичная; И1, И2 – вторичная) у трансформаторов тока. Полярность обмоток трансформаторов напряжения, так же, подлежит обязательной перепроверке. Сами трансформаторы, тоже нужно выбирать правильно.

О принципах подключения с использованием трансформаторов тока

Начнем рассматривать схемы подключения со счетчиков, имеющих полукосвенное включение. Таких схем существует несколько.

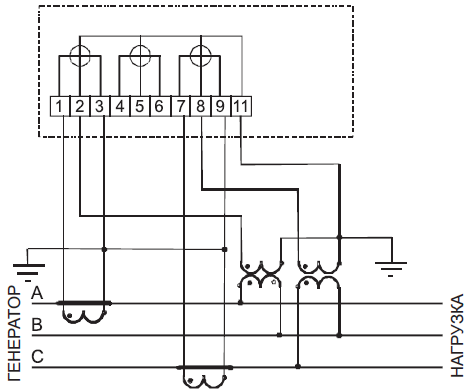

Десятипроводная

В этой схеме разделены цепи питания по току и напряжению, что придает немалый плюс из соображения электрической безопасности.

https://youtube.com/watch?v=HA518GQmHBs

Отрицательная сторона этой схемы – проводов для подключения надо много.

Теперь разберем назначение имеющихся зажимов:

1. Зажим входного провода для фазы А;
2. Зажим входного провода измерительной обмотки фазы А;
3. Зажим выходного провода для фазы А;
4. Зажим входного провода фазы В;
5. Зажим входного провода измерительной обмотки фазы В;
6. Зажим выходного провода для фазы В;
7. Зажим входного провода для фазы С;
8. Зажим входного провода измерительной обмотки фазы С;
9. Зажим выходного провода для фазы С;
10. Зажим входного нулевого провода;
11. Зажим нулевого провода.

Контакты трансформаторов тока:

• Л1 – контакт входа фазной (силовой) линии;
• Л2 – контакт выхода фазной линии (нагрузки);
• И1 – контакт входа обмотки измерения;
• И2 – контакт выхода обмотки измерения.

Вот описание схемы такого подключения.

Токовые трансформаторы подключать нужно в разрыв фазных проводов клеммами Л1 и Л2.

Фаза А подключается к клемме Л1 трансформатора тока ТТ1, туда же подключается клемма 2 счетчика. Клемма 1 подключается к контакту И1 ТТ1.

Контакты И2 трансформаторов тока ТТ1 и ТТ2 нужно соединить вместе, в эту же точку подключают контакты 6 и 10 счетчика, после чего все это требуется соединить с нейтралью.

Контакты Л2 всех ТТ подключаются к нагрузке. Теперь рассмотрим подключение остальных контактов:

• Контакт 3 счетчика подключаем на И2 ТТ1;
• Контакт 4 счетчика – И1 ТТ2;
• Контакт 5 счетчика – вход фазы В и клемма Л1 ТТ2;
• Контакт 7 счетчика – клемма И1 ТТ3;
• Контакт 8 счетчика – вход фазы С и клемма Л1 ТТ3;
• Контакт 9 счетчика – клемма И2 ТТ3.

Подключение токовых трансформаторов по схеме «звезда»

В такой схеме нужно меньшее число проводов, чтобы выполнить подключение. В этой схеме клеммы И2 всех токовых трансформаторов, соединяясь вместе, подключаются к клемме 11 счетчика. Контакты 3, 6, 9 и 10, соединившись вместе, подключаем на нулевой провод. Остальные клеммы подключаем так же, как и в предыдущем варианте.

Схема подключения с применением испытательной клеммной коробки

Существует специальное требование для выполнения подключения электросчетчиков через трансформаторы (ПУЭ, гл1.5, п1.5.23), говорящее о том, что это подключение необходимо выполнять с применением испытательного блока (коробки).

Присутствие такой коробки (блока) дает возможность производить замыкание вторичных обмоток токовых трансформаторов, подключить эталонный (образцовый) счетчик без отключения нагрузки и выполнять смену счетчиков, производя отключение всех цепей в испытательной коробке.

Без внимания оставим только одну схему – семипроводную (иначе называемую схемой, имеющей совмещенные цепи напряжения и тока). Не рассматриваем ее по той причине, что такая схема устарела.

Существенным ее минусом считается то, что у нее имеется связь гальванического типа между входными и выходными цепями, а это является источником немалой опасности для тех, кто будет обслуживать электросчетчики.

Вот мы и рассмотрели все существующие схемы подключения электросчетчиков с применением трансформаторов тока. Какой из них использовать, индивидуальное дело каждого. Единственное, что необходимо учитывать при этом, так это индивидуальные особенности места необходимой установки прибора и не забывать про требования специальных правил ПУЭ.

Изучаем схему подключения счетчика

Рассматривать сложные варианты подключения мы не будем – оставим их профессионалам, т.к. без соответствующих навыков самостоятельно справиться с такой работой вряд ли получится.

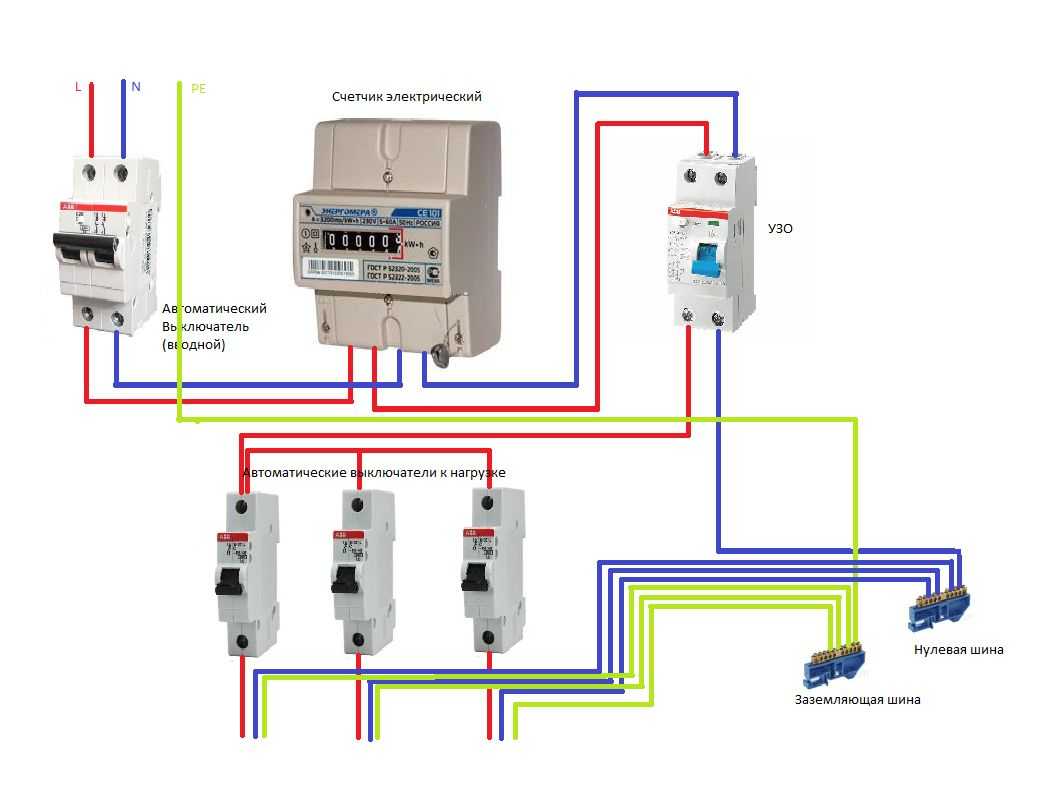

Самый простой вариант – однофазное подключение. Оно выполняется с использованием максимум 6 кабелей и нагрузки. Провода заземления, фазы и нуля подключаются на вход учетного прибора. Аналогичные провода подсоединяются к его выходу.

Перед счетчиком устанавливается автоматический выключатель. Это делается для большей безопасности и удобства эксплуатации. Небольшой прибор будет самостоятельно отключать дом или квартиру от электроснабжения при возникновении любого рода опасных ситуаций.

Чтобы избежать проблем со службой энергосбыта, обязательно пломбируем выключатель. Для этого используем элементарный комплект, состоящий из крепежной DIN-рейки, пломбы и коробочки из пластика.

Конструкция типичного электросчетчика включает в себя шину. Это изделие выполнено в виде медной планки. Для ее крепления используются диэлектрические зажимы. По длине шины сделан ряд отверстий для подвода электрических кабелей и их последующего крепления. Данный метод подключения актуален при необходимости объединения нескольких отдельных проводов в один кабель.

Возможные причины замены

Замена учетного устройства может быть вызвана разными причинами:

• точность измерения не соответствует допускам, устанавливаемым стандартами и результатами проверки;
• наличие механических повреждений, деформации или других признаков, свидетельствующих о неисправности;
• возникновение самохода. Это ситуация, когда работа устройства продолжается, хотя ток нагрузки при наличии рабочего напряжения отсутствует. Но при условии, что сторонние подключения к счетчику потребителя отсутствуют;
• истечение нормативного срока эксплуатации. Последний определяется паспортом прибора;
• класс точности 2,5 и более — такие устройства не пригодны к применению как средства точного учета;
• при работе электросчетчика ощущается повышенный шум и вибрации.

Признаки по которым можно определить, что учетный прибор неисправен:

• корпус имеет следы оплавления;
• присутствуют следы гари на проводах, стекле или корпусе;
• прибор работает без нагрузки — самоход;
• после счетчика нет напряжения;
• не горит индикатор работы.

При наличии таких признаков, устройство подлежит обязательной замене. Кроме того, заменить электроприбор можно по собственному желанию. Например, при замене однотарифного на двух или трехтарифный. Кроме того, в настоящее время проводится переход с устаревших моделей на более современные, которые позволяют передавать информацию по сети интернет.

Схема подключения однофазного электросчетчика

Счетчики для сети 220 В могут быть механические и электронные. Также делятся они на однотарифные и двухтарифные. Сразу скажем, что подключение счетчика любого типа, в том числе и двухтарифного, производится по одной схеме. Вся разница в «начинке», которая потребителю недоступна.

Если добраться до клеммной пластины любого однофазного счетчика, увидим четыре контакта. Схема подключения указана на обратной стороне крышки клеммника, а в графическом изображении все выглядит как на фото ниже.

Если расшифровать схему, получается следующий порядок подключения:

Подключение счетчика происходит зачищенными на 1,7-2 см проводами. Конкретная цифра указывается в сопроводительном документе. Если провод многожильный, на его концы устанавливаются наконечники, которые выбираются по толщине и номинальному току. Они опрессовываются клещами (можно зажать пассатижами).

При подключении оголенный проводник вставляется до упора в гнездо, которое расположено под контактной площадкой. При этом необходимо следить, чтобы под зажим не попала изоляция, а также чтобы очищенный провод не торчал из корпуса. То есть, длинна зачищенного проводника должна выдерживаться точно.

Фиксируется провод в старых моделях одним винтом, в новых — двумя. Если крепежных винта два, сначала закручивается дальний. Слегка подергав провод, убеждаетесь, что он закреплен, потом затягиваете второй винт. Через 10-15 минут контакт подтягивается: медь мягкий металл и немного приминается.

Это что касается подключения проводов к однофазному счетчику. Теперь о схеме подключения. Как уже говорилось, перед электросчетчиком ставится входной автомат. Его номинал равен максимальному току нагрузки, срабатывает при его превышении, исключая повреждение оборудования. После ставят УЗО, которое срабатывает при пробое изоляции или если кто-то прикоснулся к токоведущим проводам. Схема представлена на фото ниже.

Схема для понимания несложна: от ввода ноль и фаза поступают на вход защитного автомата. С его выхода они попадают на счетчик, и, с соответствующих выходных клемм (2 и 4), идут на УЗО, с выхода которого фаза подается на автоматы нагрузки, а ноль (нейтраль) идет на нулевую шину.

Обратите внимание, что входной автомат и входное УЗО двухконтактные (заходят два провода), чтобы размыкались оба контура — фаза и ноль (нейтраль). Если посмотрите на схему, то увидите, что автоматы нагрузки стоят однополюсные (заходит на них только один провод), а нейтраль подается напрямую с шины

Посмотрите подключение счетчика в видео-формате. Модель механическая, но сам процесс соединения проводов ничем не отличается.

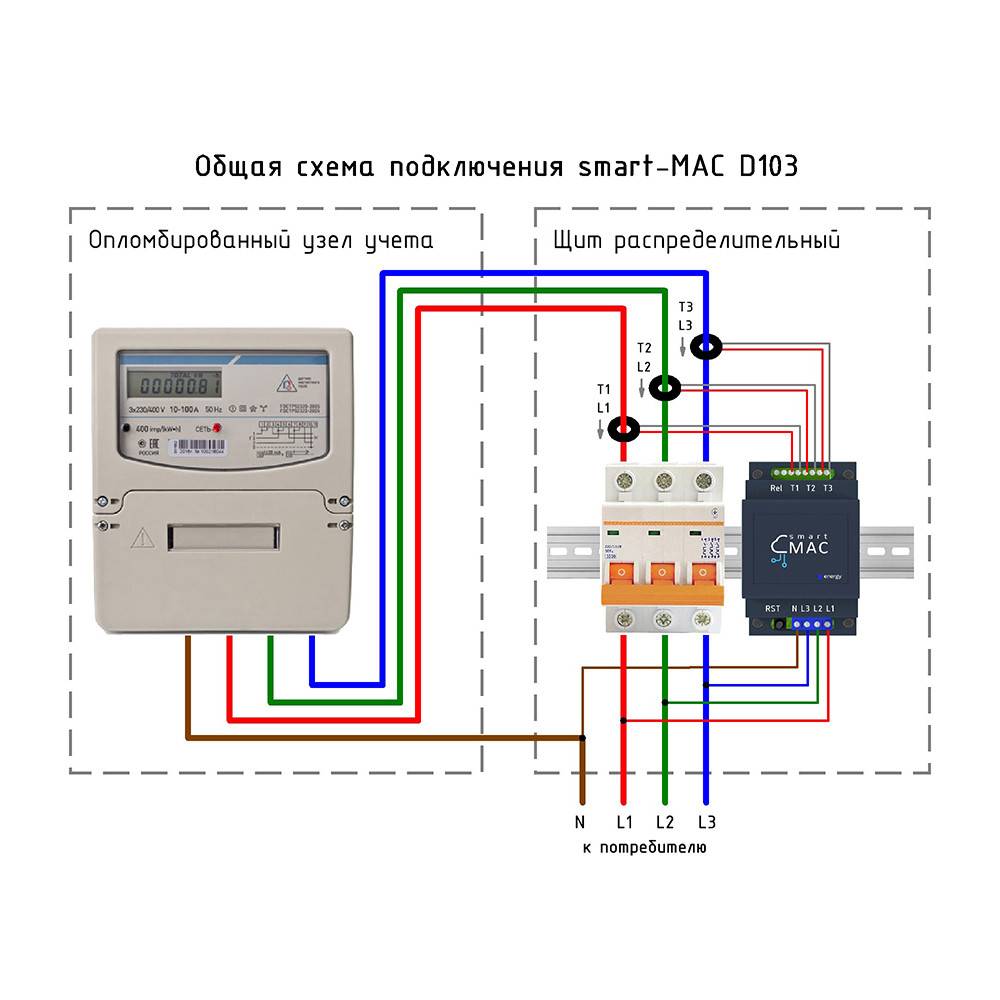

В сети 380 В имеются три фазы, и электросчетчики этого типа отличаются только большим количеством контактов. Входы и выходы каждой фазы и нейтрали располагаются попарно (смотрите на схеме). Фаза А заходит на первый контакт, выход ее на втором, фаза B — вход на 3-м, выход на 4-м и т.д.

Правила и порядок работы такие же, только большее количество проводов. Сначала зачищаем, выравниваем, вставляем в контактный разъем и затягиваем.

Схема подключения 3 фазного счетчика с током потребления до 100 А практически такая же: входной автомат-счетчик-УЗО. Разница только в разводке фаз к потребителям: есть одно- и трехфазные ветки.

Очень многие считают, что подключение электросчетчика,
очень сложная и не простая задача, которая под силу только грамотному, квалифицированному специалисту электрику. На самом деле, все до смешного
легко и просто, особенно, если под рукой имеется подробная схема подключения электросчетчика,
с пошаговыми фотографиями и комментариями профессионала. В данной статье, изложена именно такая инструкция, в которой детальнейшим образом описана схема подключения электросчетчика.
Воспользовавшись ей,
самостоятельноеподключениене составит для вас никаких
трудностей.

Существуют счетчики различного исполнения:

• механические и электронные
• одно тарифные и двух тарифные
• прямого включения и вторичного (вторичный счетчик подключается в основном в силовых шкафах и щитах, например, на вводе в многоэтажный дом, на подстанциях, там где протекают очень большие токи, он присоединяется к цепи через трансформаторы тока), в быту применяются только счетчики прямого включения

В данной статье, мы рассмотрим подключение однофазного счетчика электрической энергии прямого включения. Нужно отметить, что схемы подключения механического и электронного счетчиков электроэнергии одинаковые.

В нашем примере, используется электронный счетчик, с механическим отсчетным механизмом.

Подготовительные работы

Вообще, подключение электросчетчика, схема которого известна, особого труда не составит.

С контактами разобрались. Видео: подключение однофазного однотарифного счётчика электрической энергии Подключаем трехфазный электросчетчик Существует два типа подключения трехфазного счетчика, прямое и косвенное, через разделительные трансформаторы тока.

Бокс состоит из двух основных частей: наружная — защитная крышка с дверкой внутренняя, — в комплектацию которой входят, одна или несколько дин реек, их количество зависит от того, на сколько установочных позиций рассчитан бокс. Потребляемая при этом мощность распределяется между тремя фазными жилами, вследствие чего ток в каждой из них снижается примерно до 2,5 Ампер. Однако в реальной жизни вводной автомат может быть установлен за счетчиком по ходу электроэнергии.

Необходимо соблюдать фазировку подключения обмотки, иначе показания счетчика будут не верны. И многим кажется, что подобная работа под силу только лишь профессиональному электромонтеру. Дополнительная установка ИКК осуществляется путём его параллельного подключения к уже имеющейся клеммной колодке.

Установка счетчика электроэнергии для гаража аналогична. Контакты автоматических выключателей Начнем, с вводного автомата. Все однофазные счетчики, как электронные так и индукционные имеют всего четыре вывода для подключения: Контакт 1 — для подключения фазного питающего провода; Контакт 2 — для подключения фазного, отходящего к электроприемникам, провода; Контакт 3 — для подключения нулевого питающего провода; Контакт 4 — для подключения нулевого, отходящего к электроприемникам, провода.

Они могут быть как металлическими, так и пластиковыми. Если индукционному счетчику придать горизонтальное положение, то он останавливается. От этих зажимов проводники подключаются к противопожарному УЗО, после которого электроэнергия распределяется по однополюсным автоматическим выключателям, а нулевой рабочий проводник заводится на общую нулевую шину. Как правило, в большинстве случаев, таким устройством является двухполюсный автоматический выключатель.

Установка электросчетчика и модульного оборудования

От вводного автомата обычно это двухполюсное устройство , один фазный провод подсоединен на 1-й контакт электросчетчика, а вторую клемму перемычка соединяет с распределительным автоматом как подключить автомат, равно и как подключить счетчик, видно из прилагаемых схем. Чтобы избежать путаницы при возникновении каких-либо неисправностей обязательно сделайте отметки с номером квартиры на ваших автоматических выключателях и счетчике. От клемм вторичной обмотки трансформатора тока, фазы А, провода сечением 1. Следует учитывать также внешние условия — температуру, влажность и другие. Переход на современную и универсальную трехфазную схему питания предпочтителен и с точки зрения поддержания требуемого температурного баланса, обеспечивающего безопасные условия эксплуатации всей системы электроснабжения.

Протяжка контактов Наверняка, если человек производил монтаж электропроводки в квартире самостоятельно, он уже знает, что контакты соединений должны быть достаточно плотными для предотвращения нагрева и выхода из строя проводов. Счётчики трансформаторного включения в основном применяются в узлах учёта промышленных предприятий. Чаще всего он устанавливается в коридоре или у входной двери. Так должно быть по ПУЭ, но если вводной автомат нельзя опломбировать, сетевая организация не разрешит такую схему подключения счетчика. Теперь, нужно распределить приходящую со счетчика фазу, между всеми отходящими по направлениям однополюсными автоматами.
Монтаж щитка ввода СИП и счетчика своими руками

Установка счетчика: основные правила и требования

Установку электросчетчика выполняем с обязательным соблюдением утвержденных правил. В первую очередь, изучаем требования техники безопасности по эксплуатации электрооборудования любого типа и назначения.

1. Счетчик устанавливаем при температуре не ниже +5 градусов. Учетное оборудование, как и любая другая электроника, плохо переносит воздействие холода.
2. При установке счетчика на улице сооружаем для него герметичный подогреваемый шкаф. Все необходимые для этого материалы и приспособления продаются в специализированных магазинах.
3. Электросчетчик крепим на высоте в пределах 1-1,7 м над основанием. При более низком размещении прибора вам будет попросту неудобно смотреть показания.

Со всеми остальными рекомендациями и правилами вас ознакомит представитель службы энергонадзора в момент заключения договора и получения прочих необходимых документов.
