Как подключить счетчик самостоятельно: однофазный и трехфазный

Подключение электросчетчика с трансформаторами тока

Одной из важнейших характеристик любого электросчетчика является его номинальный ток. То есть ток, который прибор может не только посчитать, но и долговременно через себя пропускать. Если в вашем доме стоит очень мощное оборудование, а потребляемый им ток имеет большие значения, то подобрать подходящий электросчетчик не удастся – счетчиков для таких мощностей просто не существует в природе. Как тут быть? Выход из положения – установка трансформаторов тока (ТТ).

Как работает и для чего нужен

Основной задачей прибора является пропорциональное преобразование тока одной величины в ток другой. Конструктивно изделие представляет собой железный сердечник, на котором размещены две обмотки. Первая включается в разрыв сети, состояние которой нужно контролировать, а вторая – к электросчетчику. Электроэнергия, проходя по первой обмотке, будет наводить ЭДС во второй, а отношение токов в этих катушках будет пропорционально отношению количества их витков.

Принцип работы токового трансформатора

Если, к примеру, первичная обмотка имеет 2 витка, а вторичная 20, то введенный во вторичной обмотке ток будет в 10 раз ниже тока первичной. В этом случае говорят, что коэффициент трансформации прибора 10 к 1 (10/1). Предположим, ваш токарный станок потребляет ток в 200 А. Такую мощность не выдержит ни один электросчетчик. Но если вы подключите прибор через ТТ, рассмотренный выше, то максимальная нагрузка через счетчик не будет превышать 200/10 = 20 А.

Совсем другое дело – токи такой величины легко сможет контролировать практически любой электросчетчик. Подбирая трансформаторы с тем или иным коэффициентом трансформации, вы легко можете вести учет расхода электроэнергии практически любой мощности обычными электросчетчиками.

Как подключить ТТ к трехфазной сети

А теперь о схеме включения счетчика через ТТ. Конечно, она будет несколько сложнее конструкции прямого включения, но не настолько, чтобы в ней не разобрался человек, имеющий представление о простейших электрических цепях.

Схема подключения трехфазного счетчика через трансформаторы тока

В этой схеме электросчетчик подключен не в разрыв сетевых проводов, а ко вторичным обмоткам ТТ, которые обозначены как И1, И2. А в этот самый разрыв подключены первичные обмотки трансформатора (на схеме Л1, Л2).

Прежде чем взяться за сборку вышеприведенной схемы, необходимо четко разобраться в нескольких вопросах. От правильного их решения будет зависеть не только безопасная и долговременная работа схемы, но и ее работоспособность. Вот основные из них:

1. Правильный выбор сечения монтажных проводов.
2. Фазировка катушек ТТ.

Если вы не врезаете ТТ непосредственно в линию, то соединяющие провода первичной обмотки должны иметь то же сечение, что и проводка линии. Проводники, соединяющие ТТ и счетчик, конечно, могут быть тоньше, но они должны уверенно выдерживать ток, обозначенный на корпусе электросчетчика.

На фазировку (правильное подключение концов катушек) ТТ нужно обратить особое внимание. В противном случае прибор учета либо не заработает, либо будет врать, а то и закрутится в другую сторону, если он двунаправленный. Как разобраться с фазировкой? В этом поможет рисунок ниже:

Как разобраться с фазировкой? В этом поможет рисунок ниже:

Как разобраться с фазировкой? В этом поможет рисунок ниже:

Набор токовых трансформаторов для трехфазной сети

Даже если ваши трансформаторы не совсем похожи на приведенные, особой разницы нет – в любом случае все выводы обмоток маркируются единообразно. Контакты первичной, силовой обмотки отличить несложно – они гораздо мощнее контактов вторичной и расположены с противоположных сторон изделия. Маркируются они Л1 и Л2. Выводы обмотки 2, подключаемой к электросчетчику, в этом варианте исполнения закрыты прозрачной крышкой и имеют обозначение И1, И2. Если взглянуть на схему подключения счетчика, то можно увидеть, что катушки не только должны быть подключены каждая на свое место, но и правильно сфазированы:

• Л1 – на ввод питающей линии;
• Л2 – выход на нагрузку;
• И1 – на ввод счетчика;
• И2 – выход счетчика.

Что касается расцветки корпуса ТТ, она условна и служит только для удобства монтажа. Фактически все три трансформатора абсолютно идентичны.

Как быть, если в вашем доме однофазная сеть, но ток потребления слишком велик для электросчетчика? Такая ситуация достаточно редка, но она случается. И здесь выручит токовый трансформатор, причем всего один. Как подключить однофазный электросчетчик через ТТ понятно из рисунка ниже:

Схема подключения однофазного электросчетчика с трансформатором тока

Как правильно установить электросчетчик

Переходить ли на многотарифный план?

Поэтому вполне возможно потребуется трехфазное питание и соответствующий трехфазный счетчик. При подключении проводом нужно быть внимательным и не перепутать фазу и ноль. Какой счетчик выбрать для установки?

Коммутационные аппараты В целях безопасности применяют различные коммутационные аппараты. Поэтому при наружной установке, согласно ПУЭ 1.

Перед началом монтажных работ необходимо обесточить провода: отключить входящий автомат или рубильник, а также обязательно проверить отсутствие напряжение мультиметром или индикационной отверткой. Там, где грунтовые воды подходят близко к поверхности, просто вкапывают металлический штырь, чтобы он доставал до водоносного слоя.

По современным стандартам, класс точности прибора должен быть не меньше 2,0, а рабочий ток от 30 А. Вводной электрический кабель, заходящий в квартиру или дом, в однофазной сети состоит из двух фаза и ноль или трех фаза, ноль, заземление проводов. Также дополнительно потребуется трёхжильный кабель диаметром сечения от 3 мм.

Некоторые советы и меры безопасности Подводя итог всему изложенному, имеет смысл обобщить основные меры безопасности при монтаже силовых шкафов и подключении электросчетчиков: Все работы производятся при снятом напряжении; Разводку следует начинать от квартиры или помещения, а питающий ввод подключать в последнюю очередь; Схема монтажа автоматики силового щита Соблюдать расцветку кабелей при монтаже; Производить подключение только одножильными проводами; Соблюдать схему подключения прибора учета электроэнергии, которая имеется на внутренней стороне защитной крышки; Проверять и контролировать плотность затяжки контактных винтов; Производить работы только проверенным и специальным инструментом; Сечение провода в промежутке от вводного автомата до распределительных должно быть большим, нежели диаметр проводки на квартиру и внутри нее. Но напомнить об этом не помешает. Это облегчает контроль за целостностью пломб и снятие показаний. К сведению! Но нужна ли эта повышенная точность?

Правила подключения счетчика электроэнергии:

Строительные организации решают эти проблемы с поставщиками электроэнергии, исходя из реальных условий расположения строительной площадки. Для трехфазной сети это будет трехконтактный выключатель, для однофазной — двухконтактный; Приборы УЗО и ДФ, используемые для защиты от короткого замыкания и тока утечки; Дополнительные одноконтактные пакетники на каждую ветку проводки.

Приходящая нейтраль. Задняя стенка у них разборная. Внутри коробки располагаются крепления, облегчающие монтаж и установку основных приборов — входного пакетника, электросчетчика и пакетников на распределении проводки. Что выбрать: помещение или улицу?
Установка однофазного электросчетчика на даче своими руками — соединение автоматов в щитке

Советы по эксплуатации счетчика

Устанавливая счетчик на улице нужно помнить, что в данном случае он может неверно показывать количество потребляемой энергии. Это зависит от некоторых факторов, а именно:

• при низкой температуре;
• при повышенной влажности;
• при попадании прямых солнечных лучей.

Чтобы не допустить подобных погрешностей, нужно правильно выбрать место для установки, поместить устройство в защитный бокс и обязательно утеплять в зимнее время.

Счетчик, установленный на улице.Источник nord-camping.ru

При неправильном подключении счетчик может иметь самоход. Чтобы проверить это, необходимо полностью отключить все электроприборы, выключить освещение и автоматы. Отключить всею электротехнику от розеток. После этого проследить за табло устройства. Если счетчик продолжает считать и цифры медленно сменяют друг друга, это значит, что у прибора есть самоход. В этом случае нужно немедленно обратиться в организацию энергоснабжения.

Чтобы обеспечить свободный доступ представителям компании энергоснабжения, прибор контроля лучше всего установить на лестничной площадке. Кроме того, ответственность за сохранность устройства будет нести компания, которая обслуживает ваш дом.

Если постает вопрос, какой счетчик лучше выбрать – однофазный или трехфазный, нужно принять во внимание, где именно он будет устанавливаться. Если это квартира, то соответственно все приборы, которыми пользуются легко работают от однофазного питания. Соответственно устанавливается и однофазный прибор

Соответственно устанавливается и однофазный прибор.

Обслуживание электросчетчиков.Источник grani21.ru

В индивидуальном хозяйстве часто используют трехфазное питание. Но, поскольку от трехфазного счетчика можно провести и однофазный кабель, то экономичнее будет подсоединять трехфазный прибор.

Об обслуживании и неисправностях счетчика в видео:

На какой ток мне купить электросчётчик?

Как правило, однофазные электронные счётчики электроэнергии выпускаются на ток от 5А до 50-60А. Трёхфазные электронные электросчётчики выпускаются прямого на максимальный ток до 50А и до 100А и трансформаторного подключения — на токи до 10 ампер. В жилом строительстве и при реконструкции квартир счётчики трансформаторного подключения практически не используются, так как нагрузки редко превышают 100 ампер.

Но бывают и исключения. Например, есть однофазный электронный прибор учёта электроэнергии Нева 103, который рассчитан на максимальный ток 80А. Но как правило, в квартирах и домах, подключенных к однофазной цепи, токи потребления намного меньше.

Если у Вас новый дом, то на него должен быть проект, в котором прописывается на какой ток нужно поставить электросчётчик, сколько выделено мощности на дом и какой вводной автоматический выключатель нужно выбрать. Если Вы делаете ремонт в квартире и меняете там проводку, то можете определить требуемый ток по сечению провода, который подходит к счетчику. То есть, если к квартире подходит алюминиевый кабель сечением 6 кв.мм, который выдерживает до 39А, то и ставить Неву 103 на 5-80А смысла нет.

Трехфазный счетчик прямого включения

Приборы такого типа подключаются в сеть напрямую, так как рассчитаны на сравнительно небольшую пропускную мощность, до 60кВт (соответственно ток до 100 А). Подключить счетчик электроэнергии прямого включения на мощность, превышающую указанную в паспорте просто не удастся, так как их входные и выходные колодки рассчитаны на сечение подключаемых проводов 16 или 25 мм.

Подключение трехфазного счетчика прямого включения

Схема подключения cчетчика прямого включения, также, как и у однофазных счетчиков, кроме паспорта, указана на обратной стороне крышки.

Схема подключения cчетчика прямого включения

Провода, слева-направо:

• Первый – фаза А вход
• Второй – фаза А нагрузка
• Третий – фаза В вход
• Четвертый – фаза В нагрузка
• Пятый – фаза С вход
• Шестой – фаза С нагрузка
• Седьмой – ноль вход
• Восьмой – ноль нагрузка

Как видим, сложности никакой здесь нет.

Установка трехфазного

В трёхфазном счётчике уже целых восемь клемм.

На входе в трёхфазных сетях имеется пять проводков:

На счётчике клеммы располагаются следующим образом:

• Схема подключения трехфазного счетчика. (Для увеличения нажмите) клемма 1 – для входа фазы «А»
• клемма 2 – для выхода фазы «А».
• клемма-3 – для входа фазы «В».
• клемма 4 – для выхода фазы «В».
• клемма 5 – для входа фазы «С».
• клемма 6 – для выхода фазы «С».
• клемма 7 – для входа нуля
• клемма 8 – для выхода нуля.

Принцип подключения трёхфазного счётчика в остальном такой же, как и однофазного. Входной провод «заземление», если таковой имеется, подключается к соответствующей клемме электрощита напрямую.

Входные провода в трёхфазных сетях обычно разноцветные, как и клеммы на счётчике, что упрощает процесс подключения.

Подключение таких проводов осуществляется согласно инструкции к электросчётчику.

Важно не перепутать эти клеммы с основными. При любой конструкции двухтарифного электросчётчика они будут выведены в отдельный ряд

Подробную статью о том, как подключить однофазный счетчик электроэнергии, читайте здесь.

Подключение через трансформаторы тока

Максимальный ток счетчика электроэнергии, как правило, ограничен значением 100 А, поэтому применить их в мощных электроустановках невозможно. В этом случае подключение к трехфазной сети идет не напрямую, а через трансформаторы. Это также позволяет расширить диапазон измерения приборов учета по току и напряжению. Однако, основная задача входных трансформаторов – уменьшить первичные токи и напряжения до безопасных значений для ЭС и защитных реле.

Полукосвенное

При подключении счетчика через трансформатор необходимо следить за полярностью начала и конца обмоток трансформатора тока, как первичной (Л1, Л2), так и вторичной (И1, И2). Аналогично нужно следить за полярностью при использовании трансформатора напряжения. Общую точку вторичных обмоток трансформаторов необходимо заземлять.

Назначение контактов трансформатора тока:

• Л1 — вход фазной (силовой) линии.
• Л2 — выход фазной линии (нагрузка).
• И1 — вход измерительной обмотки.
• И2 — выход измерительной обмотки.

Рисунок 5 – Десятипроводная схема подключения через ТТ

Такой тип включения электросчетчика в сеть 380 Вольт позволяет разделить цепи тока и напряжения, что повышает электробезопасность. Минусом данной электрической схемы трехфазного подсоединения счетчика является большое количество проводов, необходимых для подключения ЭС.

Звезда

Такой тип подключения счетчика электроэнергии с заземлением к сети 380 В требует меньшего количества проводов. Включение по схеме звезда достигается объединением вывода И2 всех обмоток ТТ в одну общую точку и подсоединением к нулевому проводу (рисунок 6).

Рисунок 6 – Включение трансформаторов «звездой»

Недостатком этого способа подключения электросчетчика в сеть 380 Вольт является ненаглядность схемы соединений, что может усложнить проверку включения для представителей энергоснабжающих компаний.

Косвенное

Такая схема подключения трехфазного счетчика используется на высоковольтных присоединениях. Такой тип непрямого присоединения используется в большинстве случае лишь на крупных предприятиях и приведен лишь для ознакомления (рисунок 7).

Рисунок 7 – Косвенное включение

В этом случае используются не только высоковольтные трансформаторы тока, но и трансформаторы напряжения. Для трехфазного подключения необходимо заземлять общую точку трансформаторов тока и напряжения. Для минимизации погрешности измерений если присутствует несимметрия фазовых напряжений необходимо, чтобы нулевой проводник сети был связан с нулевым зажимом счетчика.

Напоследок рекомендуем просмотреть еще одно полезное видео по теме:

Подробное объяснение

Предложенные в статье электросхемы являются типовыми. В случае если возникает необходимость, схему подключения счетчика всегда можно посмотреть в паспорте ЭС. Надеемся, что информация была для Вас интересной и полезной!

Очень многие считают, что подключение электросчетчика очень сложная и не простая задача, которая под силу только грамотному, квалифицированному специалисту электрику. На самом деле, все до смешного легко и просто, особенно, если под рукой имеется подробная схема подключения электросчетчика, с пошаговыми фотографиями и комментариями профессионала. В данной статье, изложена именно такая инструкция, в которой детальнейшим образом описана схема подключения электросчетчика. Воспользовавшись ей самостоятельное подключение не составит для  вас никаких трудностей.

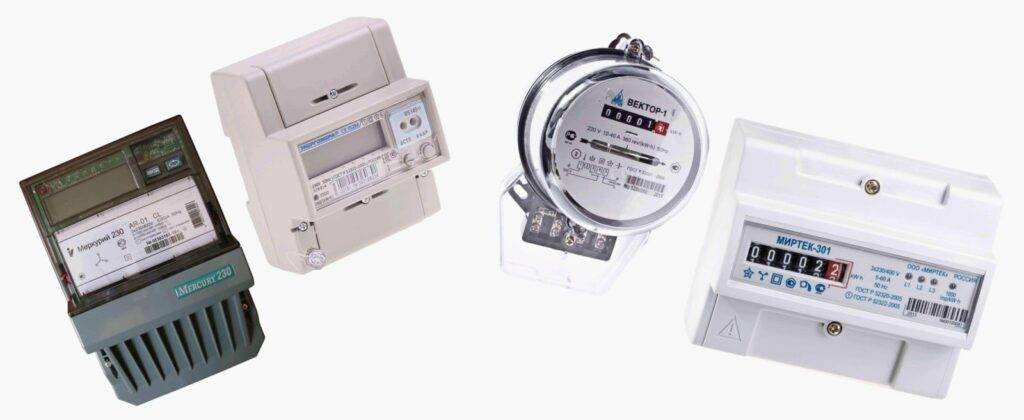

Существуют счетчики различного исполнения:

• механические и электронные
• одно тарифные и двух тарифные
• прямого включения и вторичного (вторичный счетчик подключается в основном в силовых шкафах и щитах, например, на вводе в многоэтажный дом, на подстанциях, там где протекают очень большие токи, он присоединяется к цепи через трансформаторы тока), в быту применяются только счетчики прямого включения

В данной статье, мы рассмотрим подключение однофазного счетчика электрической энергии прямого включения. Нужно отметить, что схемы подключения механического и электронного счетчиков электроэнергии одинаковые.

В нашем примере, используется электронный счетчик, с механическим отсчетным механизмом.

Включение в однофазную цепь

Чтобы подключить счетчик, рассчитанный на трехфазное питание, в однофазную сеть, сначала потребуется ознакомиться с отличиями этих двух видов электропитания. При каждом из них в составе кабеля, подводящего напряжение с трансформаторной подстанции, имеется нулевой рабочий проводник N и фазы (одна или три).

В однофазной сети разность напряжений между фазными жилами A, B, C и нулем составляет 220 Вольт, а между самими фазами – 380 Вольт. Так называемое «линейное» напряжение образуется за счет того, что векторы действующих потенциалов на каждой из фаз сдвинуты относительно друг друга на 120 градусов.

При обилии на рынке продаж различных моделей однофазных измерителей тока включение трехфазного счетчика в однофазную сеть применяется крайне редко. В большинстве случаев схема такой коммутации аналогична прямому включению. Отличие состоит в том, что линии B и C не подключаются к счетчику, подсоединению подлежит только одна фаза. Существенным недостатком такого включения является возможность проблем с контролирующими организациями, которым очень не нравятся все варианты расключений, не соответствующие действующим нормативам и стандартам.

Как правильно подключить электросчетчик и автоматы

Винтовые прижимы располагаются следующим образом:

1. нижний ряд (4 винта): подключение питающей фазы, подключение отходящей фазы, для питающего нулевого провода, отходящего нулевого кабеля,
2. верхний ряд зажимов предназначен для закрепления клемм, питающих проводов, выходящих на точки в квартире (выключатели света или розетки).

В-третьих. перед подключением однофазного и трехфазного электросчетчика нужно убедиться, что электрическое напряжение, поступающее в квартиру, отсутствует.

• К автоматическому выключателю подводим питающие провода (нулевой — справа и фазой – слева). Снимаем и зачищаем изоляцию, и подключаем к автомату через верхние контакты.
• Для проводки с автоматического выключателя на счетчик используют провода определенного сечения. Расчет сечения производят с учетом суммарной мощности всего электрооборудования в квартире.

Схема однофазного счетчика. Подключение счетчика. Схема однофазного счетчика достаточно проста. В данной статье я расскажу вам, как подключить однофазный счетчик. Я уже писал ранее, как правильно выбрать электросчетчик для дома, квартиры.

Теперь после покупки счетчика, стоит новая задача – подключить однофазный счетчик к электросети. Однофазные счетчики для домов и квартир, изготавливают прямого включения, т.е. без дополнительных понижающих трансформаторов тока. Ничего сложного в подключении однофазного счетчика нет, перед установкой счетчика внимательно изучите документацию.
инструкции, примеры подключения схем однофазного счетчика и т.д.

Правильный выбор трёхфазного счётчика

При выборе электросчётчика трёхфазного типа важно основываться на надёжности точности и долговечности прибора – основных критериях качественного аппарата учёта потребления электричества. В данном плане отлично зарекомендовали себя счётчики «Меркурий», которые выпускаются как с включением через трансформатор, так и напрямую

Производителем представлена линейка как бюджетных аппаратов с системой электромеханического контроля электричества, так и функциональные счётчики с внутренним тарификатором способным вести учёт разных тарифов одновременно. Современные счётчики «Меркурий» оснащаются самодиагностикой и возможностью подключения к персональному компьютеру. Все приборы имеют электронные пломбы и обладают длительным сроком службы до 16 лет. Также современные аппараты контроля «Меркурий» имеют следующие возможности:

• измерение активного типа энергии;
• учёт реактивного типа энергии;
• возможность контроля до 4 разных тарифов;
• наличие функции, ведения журнала событий;
• контроль качества электрической энергии;
• дополнительные интерфейсы.

Читать также: Подставка для розы из металла

Важность экономии электроэнергии понятна абсолютно всем, и счётчики трёхфазного типа вполне справляются с поставленными перед ними задачами. В новых приборах имеется функция задания программ, определённых режимов работы

Если в дневное время суток тарификация идёт по одной цене, а в ночное по другой стоимости, то современный прибор контроля электроэнергии ведёт учёт в автоматическом режиме.

Естественно, просто выбрать качественный трёхфазный счётчик, далеко не достаточно. Каждый добросовестный хозяин должен разбираться в различных схемах подключения таких приборов. Ведь каждый человек знает, что неправильно подключённый электросчётчик в трёхфазную сеть переменного тока будет показывать неправильные данные и ни о какой экономии речь идти не может.

Что требуется

Чтобы установить счетчик, вам понадобится:

1. Опломбированный электросчетчик.
2. Крепление (винты или DIN-рейка, стяжки, саморезы).
3. Бокс (пластиковый либо металлический).
4. Автоматы и, в случае необходимости, УЗО.
5. Шины с пластиковыми держателями. Нулевая имеет синий цвет, защитная – желтый либо зеленый.
6. Монтажный моножильный провод из меди.
7. Красные и синие термоусаживаемые трубки.

В качестве инструмента понадобятся:

• перфоратор и отвертки;
• плоскогубцы, кусачки и строительный нож;
• индикаторы (мультиметр или отвертка);
• измерительный инструмент (линейка, рулетка и уровень).

Весь инструмент должен быть в хорошем состоянии, а необходимые для монтажа материалы приобретайте только в специализированных магазинах. При покупке автоматов и УЗО останавливайте свой выбор на известных марках.

Статью, разъясняющую разницу между одно- и многотарифными счетчиками электроэнергии, читайте здесь.

Пошаговая инструкция по установке счетчика

Прежде всего, подготавливаем набор для работы. Нам понадобится следующее:

• счетчик и щиток;
• монтажные инструменты с предварительно заизолированными ручками;
• изоляторы;
• выключатели (автоматы);
• провода;
• крепежи (винты и гайки);
• измеритель напряжения;
• DIN-рейки.

Второй шаг

Устанавливаем учетный прибор в корпус защитного щитка. Крепление выполняем с помощью специальных фиксаторов из комплекта.

В клемму счетчика 1 входит фаза А, выходит из клеммы 2 на нагрузку; фаза В входит в 3 клемму, выходит в 4 и фаза С входит в 5, а выходит из 6. 7 и 8 — нулевые

Третий шаг

Устанавливаем выключатели. Их будем крепить к DIN-рейке специальной подпружиненной защелкой. Саму же рейку предварительно фиксируем винтами к опорным изоляторам.

Четвертый шаг

Выполняем установку заземляющей и защитной шин. Крепим их к DIN-рейке либо же изоляторам в корпусе защитного щитка. Фиксацию выполняем винтами и гайками. Шины размещаем на таком расстоянии, чтобы вероятность замыкания проводов была исключена.

Сначала подключаем нагрузку на выключатели, после соединяем автоматы со счетчиком и только после этого выполняем подключение самого учетного прибора.

Пятый шаг

Подключаем нагрузки. Фазу пускаем на нижние зажимы выключателей, ноль соединяем с нулевой шиной, а провод заземления подключаем к шине заземления.

Шестой шаг

Устанавливаем перемычки, соединяющие зажимы сверху наших автоматов. Перемычки продаются в специализированных магазинах. Предварительно покупаем нужное количество перемычек по числу автоматов.

Седьмой шаг

Подключаем электросчетчик к нагрузке. Для этого выход «фазы» (является третьим зажимом учетного прибора) соединяем с верхними зажимами автоматов. Далее соединяем выход «нуля» (представлен четвертым зажимом учетного прибора) с нулевой шиной.

Восьмой шаг

Закрепляем корпус щитка электросчетчика на стене или другом подходящем для этого ровном основании. Выдерживаем удобную высоту.

Девятый шаг

Находим фазу, ноль и заземление. При отсутствии заземления проверяем специальным индикатором каждую жилу. Это простое приспособление поможет нам найти фазу. Если же заземление присутствует, вы легко его узнаете – обычно эта жила окрашена или помечена зеленым цветом.

Тринадцатый шаг

Обращаемся в местное представительство службы энергосбыта для дополнительной проверки и опломбирования учетного оборудования.

На этом работа по собственноручному монтажу и подключению электрического счетчика завершена.

Поздравляем, вы успешно справились со всеми мероприятиями и сэкономили деньги на услугах сторонних монтажников!

Видео – Схема подключения электросчетчика

в обязательном порядке, на обратной стороне клеммной крышки любого электросчетчика, будет нанесена схема однофазного счетчика;

ну и конечно, схема однофазного счетчика найдется в интернете.

Изучив схему однофазного счетчика на бумаге, обратимся непосредственно к самому электросчетчику. Последовательное подключение счетчиков электроэнергии Тестером, мультиметром или отвёрткой-индикатором проверяется отсутствие напряжения на счётчике, после чего все четыре провода поочерёдно отключаются при помощи отвёртки. Когда счётчик будет освобождён от всех проводов, выполняется его демонтаж с установочного места. Монтаж и подключение нового счётчика выполняется в обратном порядке. Сначала новый счётчик монтируется на место старого, затем на силовые клеммы счётчика подключаются четыре провода. Закрывается клеммная крышка и счётчик пломбируется.

Основные правила подключения трехфазного счетчика

Счетчик должен быть защищенным от воздействия внешней среды. Для этого его помещают в специальную большую металлическую коробку. На сегодняшний день короб делают из негорючего пластика. Обязательным условием является герметичность и наличие окошка напротив табло, чтобы можно было легко совершать контроль над потреблением электроэнергии и снимать показатели.

Подробный план установки трехфазного счетчика.Источник electroazbuka.ru

Закрепляется устройство на высоте от одного до полутора метра. Для подключения используют исключительно медную проводку, сечение которой должно полностью соответствовать поступающей нагрузке.

Небольшие проводки, служащие переходником от счетчика к выключателю выбирают с цельной, неповрежденной изоляцией, прямые и без дополнительных ответвлений.

Монтирование трехфазного счетчика делают на улице. Его можно прикрепить к столбу или на стену дома. Включатели, с помощью которых поставляется энергия к точкам потребления необходимо поместить в другой коробке и находиться в помещении.

Как выглядит схема подключения счетчика, смотрите в видео:

Технические требования к установке

ПУЭ	Требования
п. 7.1.59.	В квартире (доме) можно устанавливать один электросчетчик (однофазный или трехфазный), исключение – подключение мощных электрических устройств разных тарифных групп
п. 7.1.64.	Перед счетчиком нужно устанавливать коммутационный аппарат для снятия напряжения со всех фаз. В многоквартирных домах отключающий аппарат располагают вне квартиры
п. 7.1.65	После счетчика нужно устанавливать аппарат защиты (общий или несколько на каждую линию)

Работы проводят при обесточенной сети. Отключение производят на вводном распределительном устройстве (ВРУ).

Перед началом монтажных работ проверяют наличие напряжения. Используют:

• мультиметр;
• вольтметр;
• отвертку-индикатор.

Перед установкой электросчетчика важно знать нормы, которые предъявляют к проводке. Важный параметр − сечение жил

Она зависит от суммарной мощности подключаемых к домашней сети электроприборов.

В многоквартирном доме место установки счетчика – щиток на лестничной площадке или щиток в квартире. Для частного дома свои требования:

• на столбе;
• в помещении;
• на лицевой стороне дома.

Счетчик монтируют в специальный бокс, изготовленный из негорючего материала. Для улицы сгодятся модели со степенью защиты IP55 и выше. На винтовых соединениях прибора учета должны быть пломбы. Для установки подходят модели, имеющие сертификат соответствия ГОСТ РФ.

Виды включений и их особенности

В зависимости от метода коммутации обмоток трансформаторов тока устанавливаемые в электросетях трехфазные счетчики подключаются по следующим схемам:

• прямое подсоединение;
• косвенное включение;
• полукосвенное подключение.

Прямым называется непосредственное включение, а для понимания отличий второго и третьего вида необходимо учитывать область их применения. Чисто косвенное подсоединение – это открытая установка трансформаторов тока (ТТ) на высоковольтные силовые кабели трехфазной линии (6-10 кВ). Этот способ встречается только на силовых подстанциях и на крупных промышленных предприятиях с собственными распределительными электросетями. В бытовых условиях это вид подключения трансформаторов не применяется.

Практические советы о том как подключить трёхфазный счётчик электричества

Подключение счетчика данного типа осуществляется через вводной автоматический выключатель трехфазного типа (содержащего три или четыре контакта). Стоит сразу заметить, что замена его тремя однополюсными категорически запрещена. Коммутация фазных проводов в трехфазных выключателях должна происходить одновременно.

В трехфазном счетчике максимально просто устроено подключение проводов. Так, первые два провода — вход и выход первой фазы соответственно, аналогично — третий и четвертый провода соответствуют входу и выходу второй, а пятый и шестой — входу и выходу третей фазы. Седьмой же провод соответствует входу нулевого проводника, а восьмой — выходу нулевого провода на потребителя энергии в помещениях.

Заземление, обычно, отведено в отдельную колодку и выполнено в виде совмещенного провода РЕN или же РЕ провода. Лучший вариант, если имеется разделение на два провода.

Теперь по шагам разберем установку счетчика. Предположим, что возникла необходимость заменить трехфазный счетчик прямого включения.

Для начала определимся с причиной замены и временем ее проведения.

Предпочтительно производить замену счетчика в дневное время по той просто причине, что освещение в этот период значительно лучше, нежели от применения фонарика. Это значит — проводить работу будет удобнее и быстрее, что не может не отразиться на вашем кошельке, если придется воспользоваться услугами платного электрика.

После этого необходимо снять напряжение, сменив положение переключателя на автоматическом выключателе.

Убедившись, что фазы сняты, проводим демонтаж старого электросчетчика.

Сложности, которые могут возникнуть при установке нового счетчика связаны с тем, насколько отличаются производители и модели старого и нового счетчиков, а вместе с этим их формы и габариты.

Производим предварительную примерку нового счетчика, приложив его в пределах периметра соприкосновения поверхности (стенки) крепления и самого корпуса электросчетчика

Тут важно, чтобы боковые крепежные отверстия обоих из них совпали

Если предварительна проверка показала некоторые несоответствия, устраняем их, добавив подходящие крепежные отверстия, удлиняем провода, если клеммы нового счетчика оказались расположены немного дальше и т.д.

Теперь, когда все сходится, приступаем к подключению. Последовательность подключения такова (слева направо): первый провод — фаза А (вход), второй — ее выход; третий — вход, а четвертый — выход фазы В; аналогично — 5-й и 6-й провода, соответствующие входу и выходу фазы С, последние два — вход и выход нулевого проводника.

Дальнейший монтаж электросчетчика происходит согласно прилагающейся к нему инструкции.

Среди мер предосторожности, которых, взирая на серьезность последствий, следует строго придерживаться, главное место отводится табу на любого рода самодеятельность — создание непредусмотренных перемычек; действия, которые могут привести к нарушению нормального контакта и т.д. Необходимо тщательно следить, чтобы провода были хорошо протянутыми

Следует помнить, что подключение счетчика может производить исключительно квалифицированный электрик, имеющий разрешение на проведение таких работ. После окончания установки счетчик будет опломбирован специалистом.

Как установить распределительный щит

Щит для электросчетчика монтируется в пластиковом или металлическом боксе. Он должен располагаться на высоте 1,6-1,7 м от пола. В нем находятся все электротехнические устройства для подключения по изображенной схеме. Распределительный щит выполняет прием и распределение электроэнергии по нагрузочным устройствам (розеткам, осветительным приборам, бытовой технике и т.п.), защищает устройства и человека.

Для удобства монтажа он имеет рейку, на которой легко закрепить все необходимые устройства и гребенки заземления и нулевого провода.

Этапы установки осветительного щита:

1. Приготовить все необходимые инструменты и приспособления.
2. Разметить место установки с учетом места ввода силового кабеля и требуемых норм.
3. Перфоратором просверлить отверстия для крепления щитка и зафиксировать его саморезами.
4. После обесточивания вводного провода зачистить от изоляции его концы.
5. Зеленая расцветка оплетки принадлежит заземлению, а синяя – нулю. Питающая (фазная) жила может иметь разный окрас (в зависимости от производителя). Расцветка фазы может быть яркой (красной, оранжевой, коричневой, бирюзовой, розовой) или черной, белой. Проверить отсутствие напряжения поможет мультиметр.
6. Установить на дин-рейку автоматические выключатели и счетчик, указанные на схеме подключения. На них есть крепления, позволяющие просто защелкнуть их.
7. Подсоединить питающий кабель, как указано ниже.

Распределительный щит – комплектное устройство для приема и распределения электрической энергии.

Схема подключения вводного автомата

Верхняя пара контактов существует для входа фазной и нулевой жил провода, подающего напряжение в помещение. Надо ослабить винты, прижимающие контакты выключателя, и закрепить жилы, как указано на корпусе автомата (слева фазную, а справа нулевую). Выходное подключение на клеммах снизу должно быть таким же. Если кабель имеет третий проводник – заземляющий, то к автомату его подсоединять не нужно. Для этого на дин-рейке устанавливается проходной контакт, через который он идет к гребенке заземления.
