Этапы электрификации земельного участка
Первым этапом электрификации земельного участка станет подготовка проекта. Схема должна включать следующие данные:
- тип кабелей и проводов;
- наименование электрических устройств;
- точки размещения проводов.
При проектировании особое внимание уделяют техническим возможностям и пожеланиям собственника участка. Проектировщики учитывают:
Проектировщики учитывают:
Проектировщики учитывают:
Проектировщики учитывают:
- расположение трансформаторной будки;
- будущее размещение дома;
- жильность подводимых линий.
Если предпочтение отдается однолинейному типу электрификации, то нужно точно учитывать расположение внутренних и внешних световых приборов.
Все вышеперечисленные вопросы обсуждаются персонально с заказчиком при заключении договора. Правильно спроектированный монтаж дачного участка обеспечивает бесперебойную работу приборов и комфортное освещение на всем участке впоследствии.
Для владельцев земельных участков важным элементом является описание системы безопасности в проекте подачи электричества. На территории участка предусматривается установка систем контроля доступа – видеонаблюдение, пожарная и охранная сигнализации. Если в будущем планируется постройка дома или коттеджа, необходимо тщательно это продумать.
Специалисты рекомендуют включать в проект установку системы автономного электричества. Такие системы обеспечивают поступление электричества в периоды, когда центральная сеть отключена из-за непогоды или аварий. В такие моменты свет и тепло обеспечивают генераторы.
С чего начинают и как выполняют монтаж (основные правила)

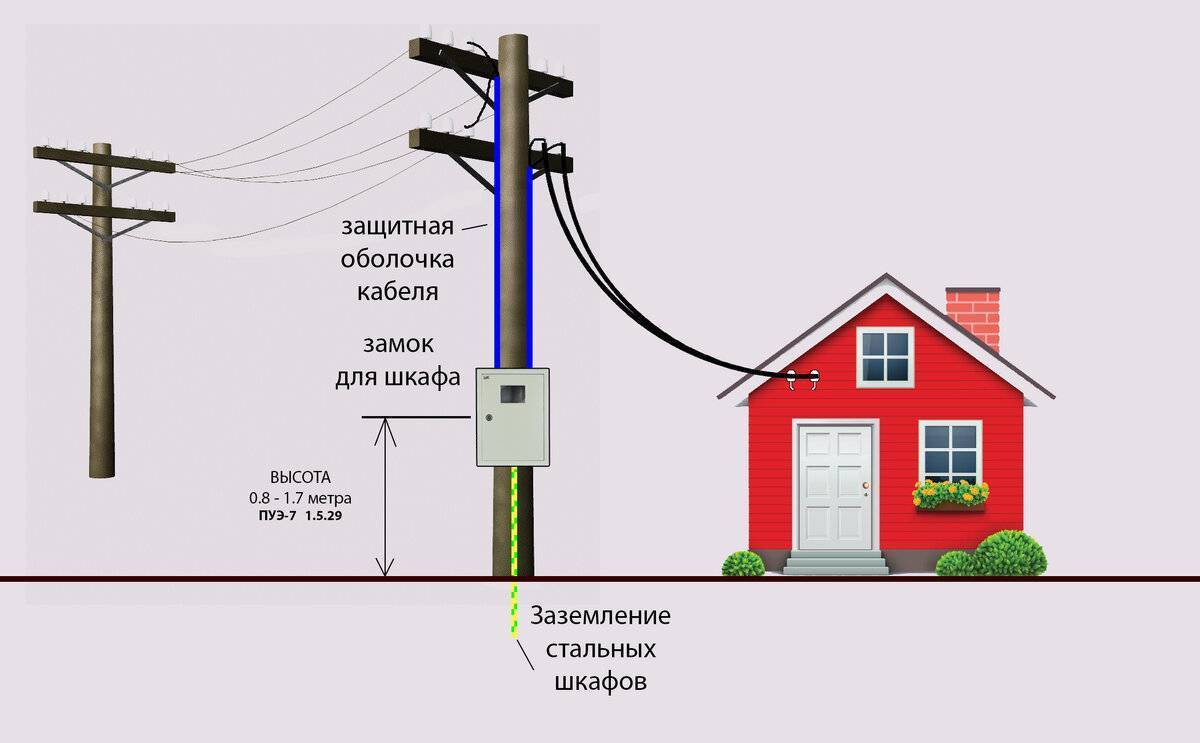

Прежде всего, необходимо установить бетонную опору (приставку) для ящика. После этого устанавливается счетчик, автоматические выключатели на DIN-рейке и розетку. Следующий этап – подготовка траншеи для кабеля: она должна быть указанной в проекте глубины. На дне не должно быть острых кромок горной породы. Рекомендуется уложить песчаную подушку слоем около 100 мм.
После того, как на земельном участке будет построен дом и в нем будет выполнен монтаж электропроводки, ее необходимо будет подключить к электрическому счетчику. Технические условия этого этапа также указываются в проекте. Правильность подключения должен проверить специалист.
Промокоды со скидками на светильники
Шаг первый. Получение технических условий (ТУ) на подключение электроэнергии
Технические условия нужны для того, чтобы определить объемы работ выполняемых как самим абонентом, так и РЭС для подключения абонента к электросетям. Требования, устанавливаемые техническими условиями, обязательно должны находится в соответствии с требованиями местных, государственных или, даже, межгосударственных стандартов.
Проще всего будет получить технические условия по минимальной стоимости, если соблюдаются такие условия:
1. Максимальная расчетная мощность энергопотребления в доме не будет не превышать 15 кВт в час;
2. В черте города до ближайших распределительных щитов с соответствующим классом напряжения расстояние от участка составляет не более, чем 300 метров, и не более 500 метров, в случае расположения дома за пределами городской черты.
Законодательство обязывает электросетевые компании предоставлять технические условия и заключать договоры на подключения к электроэнергии всех абонентов, которые потребляют не более 15 кВт в час, не зависимо от наличия такой технической возможности. В частности, об этом идет речь в правилах, утвержденных постановлением Правительства РФ №861 от 27 декабря 2007 года. При этом, время, отпущенное электросетевой компании на рассмотрение заявки и полное подключение для нового абонента не может превышать шесть месяцами от даты подачи заявления на подключение.
Зачастую электросетевая компания может затягивать сроки или стараться увеличить стоимость своих услуг. По сути, поставщики электроэнергии являются монополистами, поэтому при подозрении на злоупотребление ими своими правами, не лишним будет подключить к процессу местное отделение Федеральной антимонопольной службы или Роспотребнадзора. В этом случае удастся избежать со стороны электрокомпании специального завышения расстояния по прямой до ближайших распределительных объектов электроснабжения и даже опор линий электропередач
Кроме того, важно помнить, что закон ограничивает стоимость полного комплекса услуг по подключению нового абонента, а не каждой услуги в отдельности. Дополнительно надо отметить, что существует множество компаний-посредников которые занимаются подключением новых абонентов к электросетям. Стоимость их услуг может достигать более 10 тысяч рублей. При самостоятельном подключении эти деньги можно сэкономить, однако подключение дома к электроэнергии без посредников будет более долгим и сложным
При самостоятельном подключении эти деньги можно сэкономить, однако подключение дома к электроэнергии без посредников будет более долгим и сложным
При самостоятельном подключении эти деньги можно сэкономить, однако подключение дома к электроэнергии без посредников будет более долгим и сложным.
Порядок действий будущего абонента следующий:
1. В электросетевую компанию подается специальная заявка по установленной форме. К этой заявке необходимо приложить копию паспорта, а также копии правоустанавливающих документов на дом и земельный участок. Кроме того, электросетевая компания обязательно потребует ситуационный план расположения энергопринимающих устройств, которые будут присоединены к электрическим сетям. При этом, если объект подключения расположен в городской черте, то масштаб плана должен быть не менее 1:2 000, а если объект расположен вне территории города, то масштаб плана должен быть 1:10 000. В число таких устройств при этом, должны быть включены все щиты и рубильники, чаще всего, на одном участке для одного дома таких объектов не будет более одного. Заявление необходимо написать в двух экземплярах, один из которых останется у абонента с отметкой о получении.
2. Электросетевая компания должна рассмотреть заявку на предоставление ТУ в течение 30 дней со дня ее получения. По истечении этого срока будущий абонент должен получить сами технические условия на подключение дома к электроэнергии и проект договора поставки электроэнергии. В условиях договора должно быть прописано обязательство нового абонента по установку индивидуального прибора учета. Отдельно надо отметить, что если условия подключения отличаются от стандартных, то электросетевая компания может отказать в согласовании ТУ или существенно пересмотреть их условия. Кроме того, в нестандартных ситуациях работают другие сроки и цены.
Надо отметить, что требование в ТУ выполнить проект на электроснабжение по планируемой мощности до 15 кВт в час, является избыточным требованием. Однако, в случае превышения этой мощности, такой проект является обязательным.
Порядок процедуры
Процедура подключения электричества на участке начинается с взаимодействия с энергоснабжающей компанией.
Способы обращения и подачи документов существуют следующие:
После проверки всех документов и получения разрешения на подключение к электросетям происходит заключение договора на техприсоединение. В договоре четко оговорены сроки, в которые осуществляются монтажные работы и подключение оборудования. Как правило, энергосбыт указывает срок до 6 месяцев. Чаще всего срок зависит от расстояния, на которое потребуется протянуть провода.
Если столб расположен в непосредственной близости, подрядчик, как правило, укладывается в 1-2 месяца. Если точка подключения находится далеко, то срок работ растягивается. Кроме того, следует учитывать погодные условия и время года: зимой установка новых столбов не производится. К договору прикладываются технические условия, после реализации которых начинается этап монтажа оборудования.

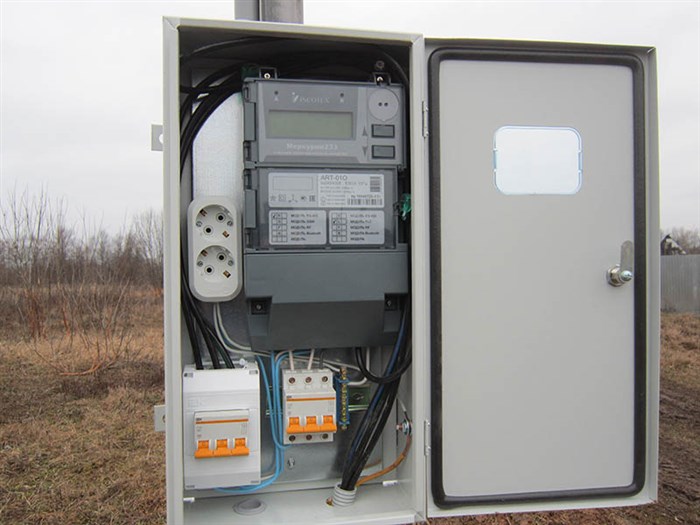

На этом этапе производится установка счетчика, вводно-распределительного устройства (ВРУ) и прокладываются кабели до ближайшего столба ЛЭП или иной точки подключения. Все работы осуществляются в строгом соответствии с техническими условиями.
Специалисты сбытовой организации произведут проверку соответствия, после чего выдадут ряд документов. В первую очередь получают акт ввода. Он выдается после опломбирования счетчика и проверки соответствия ВРУ.
Еще один документ — акт соответствия техническим условиям, выдается после проверки соответствия оборудования всем заявленным требованиям. Напоследок получают акт разграничения балансовой принадлежности, который разграничивает ответственность между собственником и сбытовой компанией.
После подключения электрики и получения всех актов заключается договор энергоснабжения дома.
Выход кабеля
На выходе из земли до подключения к столбу участок кабеля в 2 метра должен быть закрыт изогнутой металлической трубой. Радиус изгиба составляет не менее 20 диаметров кабельной оболочки.
При другом способе кабель в металлической трубе поднимают вдоль дома. Обычно это место, где висит вводный шкаф. Закладную делают в стене, придерживаясь таких же параметров, и заводят провод в дом. Такой способ используют, если фундамент из монолитной плиты и его не хочется нарушать.
По обе стороны от препятствия делают две ямы, одна стартовая, другая приемная. На трубе с помощью болгарки нарезают зубья в виде короны. Диаметр должен соответствовать размерам провода, но не меньше 20 мм.
Работу лучше выполнять вдвоем. Конец трубы с коронкой устанавливают в стартовую яму. По другому концу ударяют кувалдой с большой силой. После прохождения 50 см пути внутреннюю часть трубы промывают от грунта водой под напором.
Если до приемной ямы не хватает длины, приваривают дополнительный отрезок. Когда зубья короны появляются с другой стороны, процесс закончен. Выступающие концы с двух сторон отрезают, а в среднюю часть вставляют кабель. В этом случае труба, оставшаяся в земле, является защитой.
Плюсы работы со специализированными компаниями
Специализированные компании обладают достаточным количеством специалистов с образованием и опытом. К тому же, заказав монтаж, вы можете не переживать по поводу качества оборудования и инструментария. Преимуществами компаний являются следующие параметры:
- профессиональная установка современного качественного оборудования и демонтаж старого;
- обеспечение рационального использования электроэнергии;
- монтаж основной системы электроснабжения до 1000 вольт;
- установка и подключение электрощитов, устройств защитного отключения (УЗО), автоматических выключателей, электросчетчиков, регуляторов;
- подключение бесперебойных источников питания и систем автоматического включения резервных блоков;
- монтаж систем заземления и молниезащиты;
- установка уличных осветительных приборов;
- запуск и тестирование электрической сети;
- подключение оборудования и всей системы.
Смета составляется с учетом строительных норм и правил устройства электроустановок. Почему обязательно привлечение специалистов? Ответ прост: потому что подключение, проведенное специалистами посредством сотрудничества с лицензированной компанией, обеспечивает получение оптимального варианта организации электромонтажных работ.
Этапы электрификации

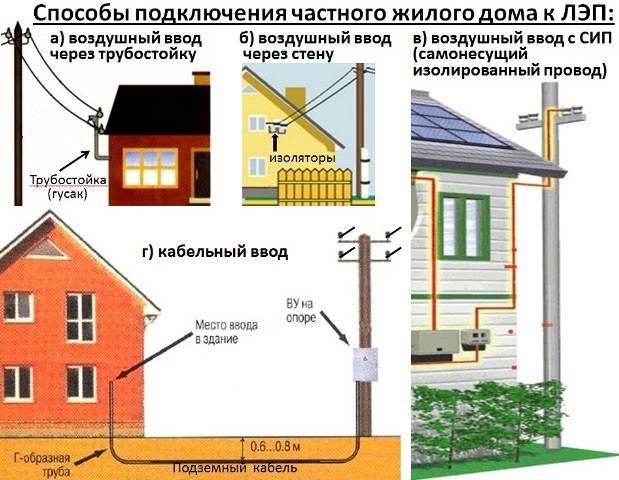

После составления проекта начинается этап монтажа системы электрического снабжения. Монтаж должен выполняться в полном соответствии с утвержденным документом, иначе может произойти перенапряжение в сети. Если все требования проекта соблюдены, составляется акт о приемке работ и выдается разрешение на эксплуатацию электричества на участке. Следующим шагом является установка пломб на все элементы системы, подающие напряжение. После этого подписывается еще один акт.
- путем прокладки провода под землей;
- путем прокладки кабеля воздушным способом.
Второй способ считается менее затратным, поскольку он не требует проведения земляных работ. В то же время, этот способ имеет свои недостатки: линии электропередач могут оборваться при неблагоприятных погодных явлениях: сильном ветре, обледенении и т. д.
Подключение электричества подземным способом
Подключение электроэнергии к участку без построек подземным способом требует значительного вложения физических сил и финансовых ресурсов. Преимуществом данного способа является его надежность и безопасность системы, которая обеспечивает защиту от негативных внешних факторов.
Подземный способ включает в себя следующие работы:
- подготовку траншеи глубиной порядка 75 сантиметров (ниже уровня промерзания почвы);
- засыпку кабеля слоем песка (порядка 20 сантиметров);
- освобождение рва от мусора, удаление острых предметов, которые могут привести к повреждению проводов.
При использовании данного способа применяется провод без токопроводящих жил. Наиболее часто используется двухфазный кабель, рассчитанный на 220 вольт. Провод маскируется гофротрубой, защищающей его от механических повреждений.
Требования к электрооборудованию
Существует целый ряд требований к элементам системы, которые должны быть соблюдены, когда дом соединяют с сетью:
| Рекомендуется, чтобы сечение кабелей | Применяемых для выполнения линии с одной фазой, составляло:
|
| Два кабеля, ноль и фаза | Которые служат для подключения к опорам ЛЭП, должны находиться на расстоянии:
|
| Кабель, вводимый в жилой дом | По принятой схеме идет через отверстие, проделываемое внутри стены, когда сам провод установлен, его заделывают, применяя негорючий материал, в том числе бетон либо цемент, он должен располагаться:
|
| Если между столбом ЛЭП и границей земли заявителя | Более 25 сантиметров, то необходимо поставить опоры в промежутке |
| Подключение | Производится к аппарату учета либо устройству распределения |
Сроки подключения
Таким образом, минимальный срок подключения составляет примерно 7 месяцев, однако на практике такое случается крайне редко.
Время от времени появляется информация о некой федеральной программе электрификации, суть которой заключается в том, что при соблюдении ряда требований (которые в разных источниках трактуются по разному), заявитель оплачивает только 550 руб, а все остальные расходы берёт на себя государство.
Однако базовая стоимость подключения участка к электроэнергии и так составляет 550 руб, без какой-либо государственной программы. Поэтому стоит отметить, что на федеральном уровне программы по электрификации не существует, но они могут проводиться на уровне конкретного региона, что стоит учитывать и иметь в виду.
Начало подключения
Начинать работу по подсоединению к электросети нужно с подготовки опоры.
Перед тем, как установить столб для электричества на участке, следует знать ряд нюансов:
- дальность расположения участка от электро линии.
- учесть расположение деревьев или будущего сада, поскольку ветви выросших деревьев смогут повредить висящие провода.
- учитывать особенность грунта под опору, поскольку при монтаже столба на плывуне, можно столкнуться с его перекосом и даже падением.
Перед тем, как подключить участок ижс к электричеству, нужно приобрести всю аппаратуру, рекомендованную договором.
Далее нужно просто смонтировать все агрегаты, так как показано на рисунке, приготовив все к приходу мастера установщика.
Перед тем, как подвести электричество к участку, нужно все еще раз тщательно проверить на прочность и исполнение всех тех. параметров. Иначе придется сделать повторный вызов мастера установщика, что ведет к лишним тратам.
Мастера произведут подключение от опоры к щитку, от щитка к самому счетчику, и проставят все предохранительные пломбы. Также они представят акт подключения. Его нужно будет предъявить перед тем, как провести электричество на дачный участок.
Также не нужно забыть о заземлении. Это гарантирует безопасность пользования электросетями в будущем, обеспечивая защиту бытовых и отопительных аппаратов и жизни людей в доме.
Следует сказать и о приблизительной стоимости данного вида работ, которая зависит от некоторых факторов:
- Место, где расположен участок для коттеджа или дачиКоттеджный поселок «Летний берег» расположен в экологически чистой зеленой зоне, которая расположена совсем недалеко от Воронежа. Подключение к сети в поселке стоит сравнительно недорого, поскольку столбы расположены сравнительно недалеко.
- Дальность или расстояние до ближайшей опорыЕсли расстояние не превышает 500 м, то подключение обойдется в минимальную сумму.
- Мощности напряжений в электросети.При подключении наиболее мощного кабеля, нужного для коттеджа или большого дома, стоимость его будет намного большей. При подсоединении маломощной сети, пригодной только для дачного домика, соответственно и цена будет наименьшей.
- Подсоединение к уже существующим сетям обойдется гораздо дешевле, чем возведение новых опор.Зная и понимая как провести электричество на земельный участок, можно быть готовым к любым неприятным ситуациям и выходить из них победителем.
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Все работы, связанные с разводкой и прокладкой электросети, выполняются в соответствии с действующими нормами правилами и при условии соблюдения установленной техники безопасности. Если же вам что-то непонятно, пишите мне!
Подключение к трехфазной сети 380 В
В этом случае покупаются автомат и УЗО для трехфазной сети, провода должны быть пятижильные (сечение определяется по той же таблице, только значение смотреть надо в графе 380 В). Вилка и розетка тоже должны иметь по пять контактов.
Сам процесс подключения ничем не будет отличаться, только количеством проводов. Разница будет при подключении провода к выходным клеммам электроплиты. Устанавливаться будет только одна перемычка — на контакты 5 и 6. Все остальные подключаются отдельными проводниками.
Схема подключения электроплиты к трехфазной сети
Также необходимо отслеживать положение «земли» и «нейтрали» (или говорят еще «нуля»). Цветовое соответствие проводников на фазах некритично, но удобнее, если они тоже совпадают.
Принципиальные электросхемы, подключение устройств и распиновка разъёмов
Среди газовых, электронагревательных плит, стеклокерамических и индукционных варочных панелей, последние являются лучшим решением в домашних делах. Они имеют то же преимущество, что и газовые, то есть нагретые продукты быстро реагируют на изменение мощности «горелки». Они также намного безопаснее: газ не улетучивается при трещинах, а нагревательные панели не нагреваются до слишком высоких температур воспламенения, хотя они естественно могут быть горячими.
Однако многие и сами не лыком шиты, имея знания по электротехнике на уровне профессионала. Возможно вы также испытываете желание купить индукционку на место газовой плиты и хотели бы всё сделать своими руками (опять же экономия…). В приведенной ниже статье собрана информация о различных вариантах подключения и типов индукционных варочных панелей.
Подготовительные мероприятия перед проведением света в жилищную постройку
Процедуру начинают с составления схемы расположения питающих линий.
Для этого используют такие способы:
- чертеж на бумаге с помощью карандаша;
- специальные компьютерные системы.
Предварительно составляют план дома и вспомогательных построек.
Выбор кабеля
Перед покупкой проводов вычисляют расчетную мощность, которую потом делят на напряжение.
Полученную силу тока используют при подборе сечения по таблице:
| Сечение, мм² | Сила тока, А | |||||
| Открытая укладка | Укладка в 1 трубе | |||||
| 2 1-жильных | 3 1-жильных | 4 1-жильных | 1 2-жильного | 1 3-жильного | ||
| 2 | 21 | 19 | 18 | 15 | 17 | 14 |
| 2,5 | 24 | 20 | 19 | 19 | 19 | 16 |
| 3 | 27 | 24 | 22 | 21 | 22 | 18 |
| 4 | 32 | 28 | 28 | 23 | 25 | 21 |
| 5 | 36 | 32 | 30 | 27 | 28 | 24 |
| 6 | 39 | 36 | 32 | 30 | 31 | 26 |
| 8 | 46 | 43 | 40 | 37 | 38 | 32 |
| 10 | 60 | 50 | 57 | 39 | 42 | 38 |
| 16 | 75 | 60 | 60 | 55 | 60 | 55 |
| 25 | 105 | 85 | 80 | 70 | 75 | 65 |
| 35 | 130 | 100 | 95 | 85 | 95 | 75 |
| 50 | 165 | 140 | 130 | 120 | 125 | 105 |
| 70 | 210 | 175 | 165 | 140 | 150 | 135 |
| 95 | 255 | 215 | 200 | 175 | 190 | 165 |
| 120 | 295 | 245 | 220 | 200 | 230 | 190 |
| 150 | 340 | 275 | 255 | — | — | — |
| 185 | 390 | — | — | — | — | — |
| 240 | 465 | — | — | — | — | — |
| 300 | 535 | — | — | — | — | — |
| 400 | 645 | — | — | — | — | — |
Определение расчетных нагрузок
После составления чертежа приступают к вычислениям. При расчете нагрузки учитывают энергопотребление всех устройств, включая средства освещения. Снизить вероятность перегрузки сети помогает разбивка потребителей на группы. Их формируют с учетом вида оборудования и места его установки. К полученному при расчете нагрузок числу добавляют запас.
Необходимые материалы и инструменты
Для монтажа дачной электропроводки потребуются:
ножницы для резки кабелей;
- набор отверток;
- пассатижи;
- болгарка;
- молоток, зубило;
- нож;
- шпатель;
- рулетка;
- кабели нужного сечения;
- розетки, выключатели;
- приборы учета;
- защитные автоматы, УЗО;
- распределительные коробки;
- крепежные элементы;
- подрозетники.
Куда следует обратиться
При необходимости подключения частного дома к электротоку требуется обратиться в сетевую организацию с набором бумаг.
При этом можно его предоставить:
| Лично | В этом случае сотрудник, которому он вручается, расписывается на копии заявления подателя о том, что комплект документов принят |
| Заказным письмом | С описью вложения и извещением о доставке и вручении, которое придет заявителю |
| Через интернет | Этот способ предполагает, что лицо обращается на сайт этой организации там он сначала заводит аккаунт, а потом заходит в него с логином и паролем, далее он заполняет форму заявки в электронном виде и так же пересылает документы |
При нехватке определенных бумаг либо в случае, когда в них отсутствуют нужные сведения, сотрудники получившей их структуры извещают об этом в продолжение шести дней после прихода к ним пакета. После этого нужно восполнить пробелы.
При этом оговаривается, что подавать заявки и бумаги сразу в несколько компаний, чтобы воспользоваться их конкуренцией и ускорить процесс нельзя.
Ту или иную территорию обслуживает лишь своя РЭС (районная электросеть), и именно с ней нужно вступить в контакт.
Если сетевая компания располагает всей нужной документацией, она направляет в бумажном виде проект договора в двух экземплярах заявителю.
При этом на них будут стоять все требуемые подписи со стороны данной структуры. Вместе с договором будет присланы технические условия (или ТУ).
Срок отправки бумаг — полмесяца со дня, когда эта структура получила либо сам пакет бумаг, либо дополнения при потребности в них.
Далее получатель подписывает экземпляр договора для организации и отсылает его вместе с документами, которые подтверждают, что он обладает правом подписи.
На это ему дается месяц, в этот срок ему нужно отослать бумагу в сетевую компанию. После ее поступления соглашение считается заключенным.
Если же заявка поступила в электронном виде, таким же образом отсылается и соглашение. Далее обратившийся ставит на нем уже цифровую подпись.
После этого владельцу дома можно приступать к реализации технических условий (ТУ) на подключение.
Далее сотрудники структуры, выполняющей работы, производят инспекцию, в ходе которой они определяют, отвечает ли объект требованиям.
Если результат положительный, то производится сама процедура подключения., а также пуско-наладочные работы
Затем составляются акты:
- о техническом присоединении объекта к электросетям;
- об ответственности сторон при эксплуатации;
- о разграничении принадлежности по балансу.
Выводы
Современная электрическая плита – это достаточно сложное оборудование. Чтобы электроплита могла работать с максимальной безопасностью и эффективностью, необходимо обеспечить ей питание с соответствующими параметрами. Розетка, проводка и автомат должны выдерживать нагрузку больше той, что создает сама плита. Лучше всего, если для запитки плиты используется отдельная линия, а для ее защиты – соответствующие устройства. Правильно подключить плиту к электросети с соблюдением всех необходимых требований сможет только опытный специалист. Заниматься этим самостоятельно, а особенно при отсутствии навыков, не стоит. Самостоятельный монтаж проводки может стать причиной очень больших неприятностей.
