Сечение и размеры воздуховодов
Чтобы выбрать подходящие элементы, полезно разбираться в видах и размерах пластиковых воздуховодов для вентиляции. Конфигурация сечения бывает круглой, квадратной и прямоугольной. Существуют жесткие и гибкие разновидности. Первые изготавливают с использованием специальных форм. Их стенки толщиной 3 мм.
Гибкие виды – это гофротрубы из ПВХ. Чтобы получить гофрированную поверхность, пластик наплавляют на проволочный каркас. Преимущество гнущегося канала в удобстве прокладки, ведь его гнут в любом направлении под разными углами. Для сборки системы не понадобятся поворотные фасонные элементы.
Плоские каналы
Цена прямоугольных воздуховодов выше на 20-30% из-за нюансов производства. Но в сравнении с круглыми разновидностями они обладают меньшей производительностью, потому что при сборке используют поворотные и угловые элементы, повышающие аэродинамическое сопротивление. Также причина снижения производительности кроется в наличии швов в месте стыковки двух деталей.
Плоские каналы нуждаются в дополнительной звукоизоляции, потому что на поворотах слышен шум при движении воздушных масс на большой скорости.
Для сохранения геометрии короба большого сечения увеличивают толщину его стенки. Некоторые производители для экономии материала короткие стенки делают тоньше, чем широкие.
В бытовых целях используют разновидности с такими размерами:
- толщина стенки колеблется в пределах 2-8 мм;
- широкая сторона – 110, 122, 204 мм;
- короткая сторона – 55 или 60 мм;
- протяженность – 350, 500, 1000, 1500, 2000 и 2500 мм.
Если нужен короб для вытяжки на кухне пластиковый, то предпочтение отдают плоскому воздуховоду. Его проще скрыть за подвесным потолком или навесными шкафами. Учитывая высоту конструкции, потолок опускают всего на 70-80 мм.
Круглые каналы
Пропускная способность элементов круглого сечения намного выше, чем у их плоских собратьев. Круглые пластмассовые воздуховоды для вентиляции отличаются герметичностью, потому что при сборке не образуют швов. Еще одно преимущество заключается в их дешевизне. Главный минус связан со сложностями при скрытой прокладке, потому что спрятать трубу за подвесным потолком сложнее.
Габариты круглых вентканалов следующие:
- в производственных помещениях устанавливают элементы сечением до 2400 мм;
- в жилье и общественных зданиях применяют короба диаметром от 100 до 200 мм;
- протяженность – 500, 1000, 1500, 2000 и 2500 мм.
Достоинства и недостатки пластиковых вентиляционных коробов
Воздуховоды, изготовленные из пластика, имеют массу преимуществ:
- отличная гибкость и податливость;
- безопасность для окружающей среды;
- прочность, достигаемая за счет формы и толщины стенок воздуховода;
- устойчивость к перепадам температур;
- невосприимчивость к химическим (в т.ч. органическим) веществам;
- малый вес.
- возможность подогнать практически под любую необходимую форму;
- легкость в установке и обслуживании;
- простой демонтаж при необходимости;
- огромное разнообразие цветов, форм и размеров воздуховодов, что позволяет подобрать короба под любой интерьер помещения;
- невысокая стоимость.
Основной недостаток пластиковых изделий заключается в его уязвимости для воздействия высоких температур. Уже при достижении 120 градусов по Цельсию пластик начинает размягчаться.
Короб теряет свою первоначальную форму и может повредиться под собственным весом. Герметичность всей системы в итоге будет нарушена.
Более того, при длительном нагревании пластик начинает попросту плавиться и течь. При горении этого материала образуются газы, которые являются крайне ядовитыми для человеческого организма.
А поскольку все это происходит в вентиляционной системе, то за считаные минуты все помещения в здании станут опасными для здоровья и жизни находящихся в них людей и животных.
Пластиковые короба
Пластиковые короба изготавливаются из поливинилхлорида — особенного материала, обладающего многими положительными качествами. Данные конструкции экологически безопасны, устойчивы к различным химическим жидкостям, отличаются высокой прочностью, не боятся перепадов температур и имеют небольшой вес.
В отличие от конструкций, изготовленных из дерева и МДФ, данные изделия представляют собой круглые, прямоугольные или квадратные трубы, имеющие достаточно аккуратный и презентабельный вид и вписывающиеся в интерьер любого помещения.
Еще одним достоинством пластиковых вентиляционных конструкций можно назвать то, что они с лёгкостью скрываются под натяжными потолками. Благодаря надёжности и долговечности такие конструкции не станут причиной вынужденного демонтажа потолка из-за неожиданного повреждения вентиляционного канала. Кроме того, данные конструкции можно легко зашить листами гипсокартона, декорировать обоями или просто покрасить.
Довольно часто пластиковые короба укладываются просто над кухонными шкафами. В данном случае они смотрятся значительно лучше по сравнению с гофрированными трубами, которые со временем покрываются слоем жира и грязи и очень плохо моются. За пластиковыми же коробами легко ухаживать, они имеют аккуратный и привлекательный вид и не портят интерьер кухни. Недостатки данных изделий — высокая стоимость и сложность установки.
Плюсы и минусы, область применения
Пластиковые воздуховоды многими воспринимаются негативно, так как они не уверены в том, что пластик не выделяет вредных веществ во время эксплуатации. Возможно, некачественный пластик и небезопасен, но даже в бытовой технике столько пластиковых деталей, что это соображение кажется неактуальным. Например, в кухонной вытяжке с фильтрами большая часть составляющих сделана из пластика. А тут самые тяжелые условия эксплуатации — повышенная температура, большое количество жира, испарения химически активных веществ.
Даже открытая прокладка пластиковых труб не портит внешнего вида
Вообще, специалисты рекомендуют ставить пластик на вытяжные вентканалы. Тут ограничений нет. А вот на приток — нужны термостойкие, выполненные из специального пластика. Особенно, если приток с подогревом или рекуперацией.
Где можно использовать
Еще одно соображение, по которому не рекомендуют использовать пластиковые воздуховоды — проблемы с пожарной службой. Бывали случаи, что не подписывали разрешение на использование газового оборудования, если вентиляция сделана из пластика. Но это был каркасный дом, а там требования другие. Если есть сомнения, лучше уточнить у местного пожарного инспектора. А вообще, есть рекомендации в нормативных документах.
Выдержка из СНиП 41-01-2003
Согласно СНиП 41-01-2003 пункт 7.11 пластиковые воздуховоды можно использовать в малоэтажных жилых, общественных, административно-бытовых и производственных зданиях категории Д. Их нельзя укладывать в подвалах, подпольях, на чердаках и технических этажах, в помещениях с нормируемыми условиями противопожарной безопасности.
Достоинства и недостатки пластиковых воздуховодов
У пластиковых воздуховодов есть как приверженцы, так и противники. Их главные недостатки:
- Горючесть. Тут все понятно. Не распространяют огонь только металлические воздуховоды. Хотя не все пластики горят и распространяют горение, но такие материалы с «пониженной» горючестью стоят дорого. Потому пластиковые воздуховоды разрешены только в одноэтажных домах.
- Накопление статического заряда, что приводит к налипанию пыли (она снова-таки может вспыхнуть). По факту, на гофрированных участках пыли скапливается намного больше. Чтобы уменьшить ее количество, монтировать пластиковый воздуховод надо после завершения «пыльных» строительных работ и устанавливать фильтры, которые отлавливают большую часть пыли. Кроме того пластиковые вентиляционные трубы обрабатываются специальным составом. Он образует на поверхности пленку, которая препятствует накоплению статического заряда.
- При низком качестве изготовления, тонких стенках или при большом сечении, из-за изменения геометрии в местах стыков могут образовываться зазоры. Это можно исправить, но такой недостаток есть.
Это минусы использования пластиковых воздуховодов. Достоинств более чем достаточно:
- Простой монтаж. Наличие фитингов и фасонных элементов позволяет создать систему любой конфигурации. Пластик легко режется, мало весит.
- За счет идеально гладких стенок воздух встречает меньшее сопротивление.
- Проще обеспечить герметичность. Для надежности стыки можно промазать герметиком.
- Современные пластиковые воздуховоды стыкуются при помощи замков «встык» без нахлестов, что уменьшает сопротивление при движении воздуха.
- Низкий уровень шумов. При производительности до 100 куб/мин движение воздуха почти бесшумное.
- Не подвержены коррозии.
В общем, пластиковый воздуховод — не идеальное решение, но легкость монтажа и хорошие эксплуатационные характеристики перевешивают недостатки. Вообще, специалисты рекомендуют ставить пластик на вытяжные вентканалы. Тут ограничений нет. А вот на приток — нужны термостойкие, выполненные из специального пластика. Особенно, если приток с подогревом или рекуперацией.
Также при подборе стоит исходить из условий эксплуатации. Например, на вытяжной вентканал из влажных помещений имеет смысл использовать именно пластиковый воздуховод, так как оцинкованные подвержены коррозии, а нержавеющие стоят уж очень дорого.

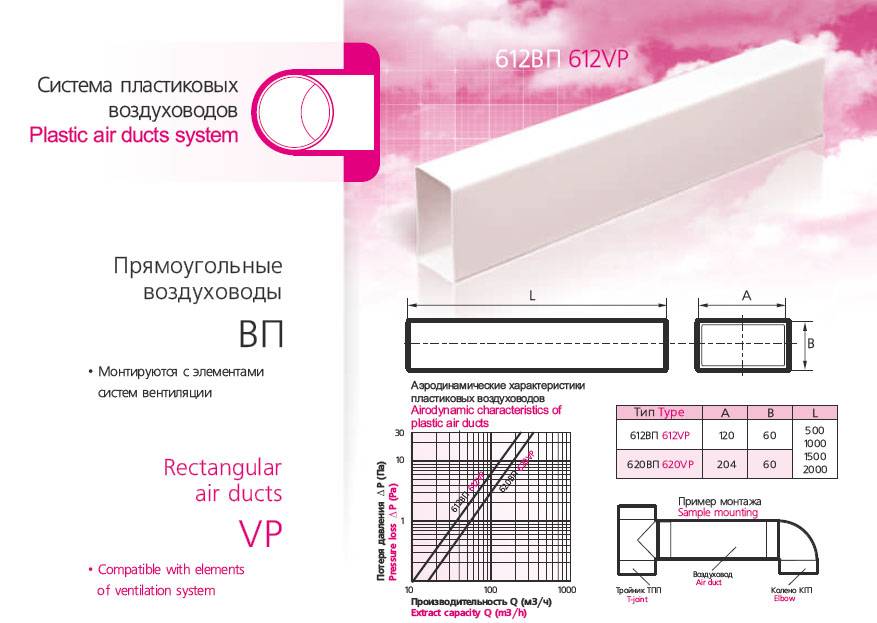

Форма сечения
На рынке представлены самые разные воздуховоды пластиковые для вентиляции, их виды и размеры позволяют создавать эффективные рабочие системы, полностью соответствующие нуждам потребителя. Диаметр трубы для вентиляции в частном доме или многоэтажном выбирается с учетом габаритов проветриваемых помещений и количества находящихся в них людей. По документам СНиП допускается реальный воздухообмен в квартире не меньше 30 куб. м/час на каждого жителя. При естественном проветривании такой объем способен переместить вентканал сечением от 15 кв. см.
Вентиляционные трубы из пластика могут быть круглыми и прямоугольными. Первые выпускаются диаметром:
- 100 м;
- 125 м;
- 150 м;
- 200 м.

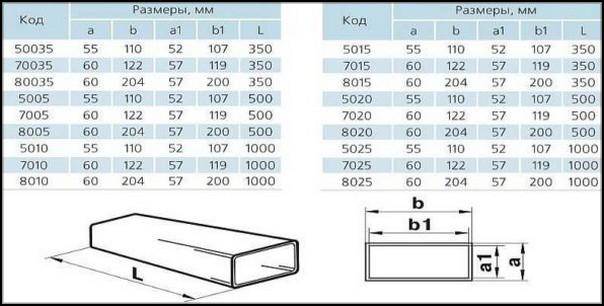

Пластиковый прямоугольный воздуховод имеет размеры сечения:
- Высота изделия — 0.055 и 0.060 м.
- Ширина изделия — 0.110, 0.122 и 0.204 м.
- Длина трубы прямоугольного сечения — от 0.350 до 2.500 м.
- Толщина стенки — 0.002-0.008 м.
Воздушные каналы любой формы производят также больших размеров. Они применяются при создании систем вентиляции в производственных помещениях. С увеличением размера воздуховода увеличивается толщина его стенки. Это требуется, чтобы сохранить геометрию каналов. Для снижения стоимости толщина более короткой стороны сечения может уменьшаться, а другой увеличиваться.
Форму сможет удерживать пластмассовый канал при толщине стенок не менее 3 мм. Если толщина меньше, то трубы начинают гнуться, а при увеличении этого параметра заметно увеличивается их масса и сильно поднимается цена.
Гибкие трубы для вентиляции пластиковые или металлические изготавливают в виде гофры. Внутри находится проволочный каркас, который сверху накрывается слоем пластика, в результате тонкая проволока оказывается залитой в пластмассе. Их очень легко монтировать, поскольку они способны изгибаться в любом направлении без изменения внутреннего сечения.
Гофрированную трубу производят длиной 0.5-3 м, поэтому воздуховод для вытяжки небольшой протяженности получится собрать из одного отрезка без соединений. Работу выполнить несложно — нужно закрепить гофру с двух сторон, удобно разложить по трассе
После чего канал фиксируют в нескольких местах, что особенно важно — в углах
Гофрированный канал лучше максимально растянуть, чтобы образовалось меньше неровностей стенок, сильно снижающих скорость перемещения воздушного потока. Но и в сильно растянутой трубе, по вине неровных поверхностей, перемещение воздушного потока становится затрудненным. По этой причине, в полностью одинаковых условиях, воздушные каналы с гофрированными стенками нужно использовать большего диаметра. Кроме того, на гофрированной поверхности достаточно быстро собирается пыль и жир. Из-за небольшой толщины стенок их очень легко повредить. Полужесткие пластиковые трубы намного надежнее.
Назначение и применение
Для свободной циркуляции воздуха в помещениях, проветривания, выравнивания температурного режима в помещениях устраиваются системы воздуховодов.
Воздуховоды из пластмассы предназначены для соединения отдельных вентиляционных точек помещения с главным вытяжным каналом конструкции стен многоэтажных домов. В малоэтажном частном строительстве для случаев, когда нет большой механической нагрузки на основной канал, вся система может быть целиком смонтирована из пластика.
Это оправданный, надёжный вариант для вентиляции зернохранилищ, гаражей, производственных зданий и помещений с повышенной влажностью.
Использовать вентиляционные трубы из пластика для вытяжки принято в жилых и малоэтажных офисных зданиях, частных домовладениях и квартирах многоэтажных домов для устройства естественной циркуляции воздуха, пассивных или активных систем вытяжки. Например, в целях экономии энергопотребления помещения система может комплектоваться рекуператором (теплообменником). В результате поступающий воздух нагревается или остужается за счёт температурного обмена с вытяжным потоком и подается в помещения по пластиковым вентканалам.

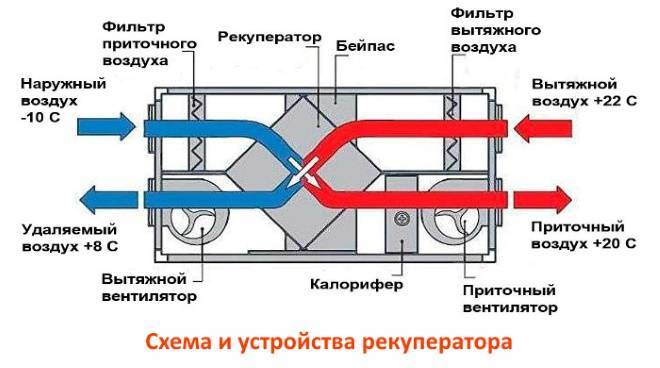

Как правило, система рекуперации пассивна и не требует дополнительных энергозатрат.
Пластиковые вентканалы применяется для:
- Пассивной вентиляции (естественная вытяжка, от вентиляционной решётки).
- Активной вытяжки (с применением электрических вентиляторов).
- Вытяжки газовой плиты или бойлера (при обязательном соблюдении Т.Б).
- Проветривания подвальных и складских помещений.
- Разводки тёплого воздуха от калорифера.
- Подача и распределение свежего воздуха
Особенности и недостатки изделий
Используемые пластиковые элементы для вентиляции, по сравнению с металлическими, производят куда меньше шума. Чем меньше будет изготовлено стыков, тем будет лучше настроена система. Пластик не относится к категории тяжелых материалов, поэтому его установкой можно заниматься самостоятельно, а это существенна экономия семейного бюджета. В процессе установки, все пластиковые элементы следует обработать раствором – антистатиком, который не позволит строительной пыли притягиваться к поверхности используемого материала. Очистка таких устройств весьма трудоемкое занятие, поэтому в большинстве случаев, такие манипуляции не проводятся самостоятельно.
Регулярные и весьма дорогостоящие очистки позволят сохранить гладкость внутренней части трубы, что приводит к минимизации коэффициента трения. Температурный диапазон использования такого материала составляет -40°C +90°C, что позволяет пропускать через систему потоки сильно разогретого воздуха. Но недостатки у подобных изделий также имеются
В первую очередь, следует обратить внимание на трудоемкий процесс проведения монтажных работ в домах, где имеется защита от пара. Также у материала низкий показатель огнестойкости, что мало кому придется по душе
Если все предстоящие работы по установке были выполнены без отклонений, то система будет функционировать без перебоев много лет.
Где можно устанавливать пластиковую вентиляцию
Установка пластиковой вентиляции кажется совершенно логичным действием, так как воздух – это максимально легкая среда, и трубам не приходится выдерживать особых нагрузок. Тем не менее, монтаж пластиковой системы имеет ограничения согласно законодательства РФ: устанавливать вентиляционные системы из пластика можно только в строениях не выше двух этажей, независимо от того, жилые это помещения или нет.
Нельзя ставить пластиковую вытяжку в многоэтажных домах (выше 2-х этажей). Ограничение связано с относительной пожароопасностью пластиковых изделий. В случае возникновения пожара (температура огня превышает +800 — +900°С) все пластмассовые трубы однозначно подвергнутся горению, а сквозной воздуховод будет способствовать распространению огня в другие помещения.
Также иногда у потребителей возникает вопрос, можно ли устанавливать пластиковую вытяжку над печкой, ведь от плиты поднимается горячий воздух. Так как пока воздух от горящего газа или парящей кастрюли дойдет до вытяжки, его температура падает до допустимых значений, следовательно, пластиковая вытяжка над печкой не будет деформироваться.

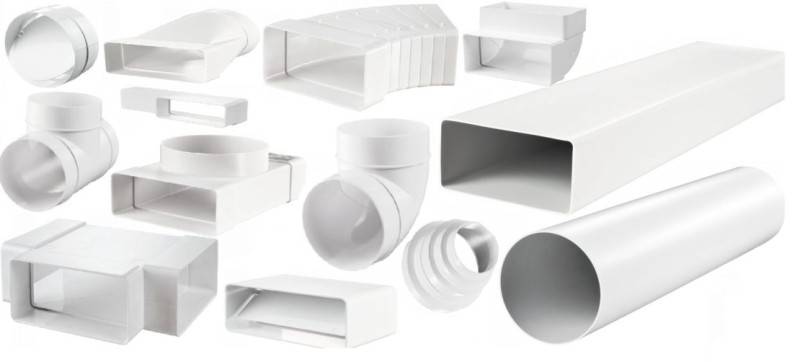

Пластиковые фасонные элементы для вытяжки
Устройство системы вентиляции следует начинать с составления чертежа с указанием типов и размеров деталей и точек крепления элементов к стене или потолку. В зависимости от дизайна помещения и расположения мебели вентиляционный короб может иметь различную конфигурацию. Это осуществляется при помощи специальных пластиковых фасонных элементов, которые соединяются с прямыми участками вентиляционного канала по системе «посадочный бортик – раструб».

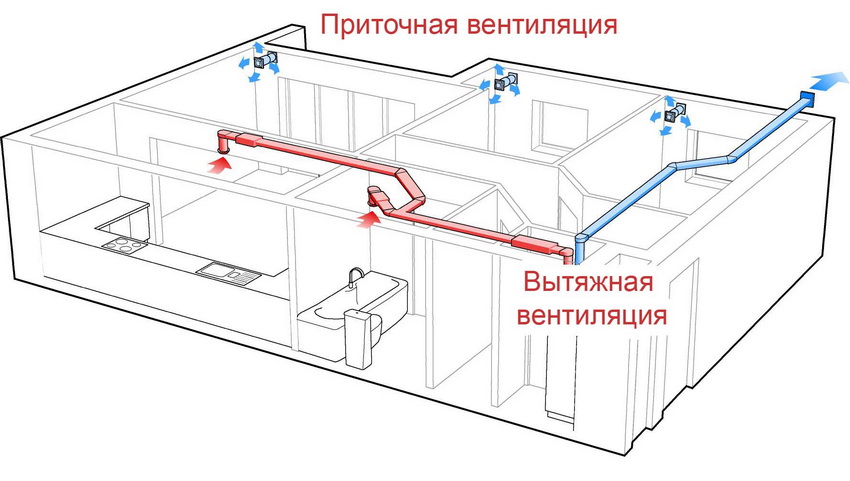

Размещение приточно-вытяжной вентиляции

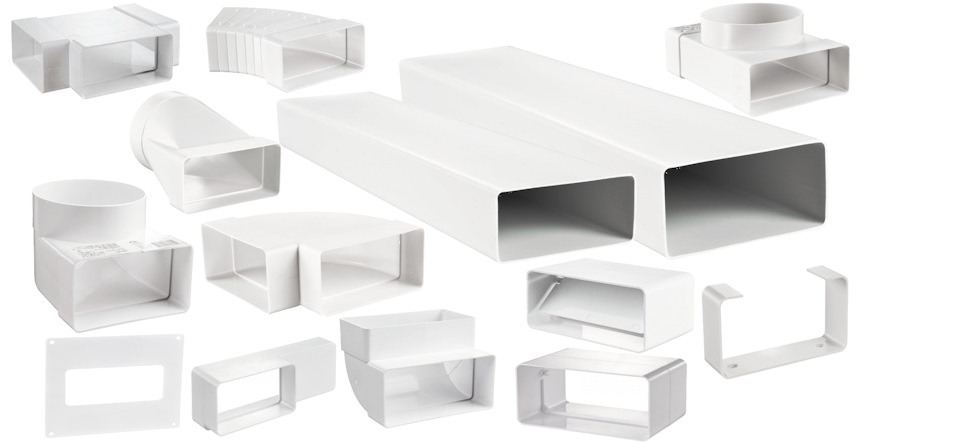

Сегодня можно купить вентиляционные короба круглого или прямоугольного сечения длиной от 0,35 до 2 м. Отрезать участок необходимой длины можно при помощи болгарки или ножовки. Если длина прямого участка превышает 2 м, его можно смонтировать, использовав несколько элементов стандартной длины, соединив их между собой с помощью специальных элементов для полимерных каналов.

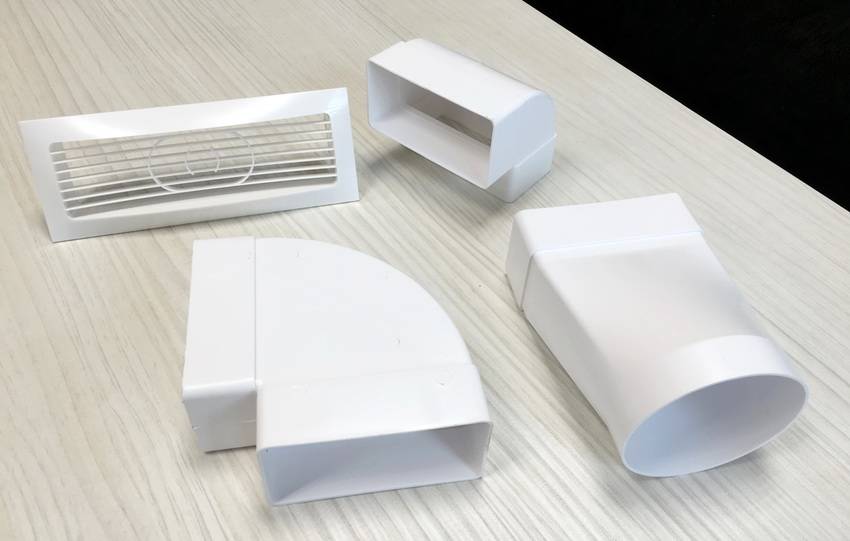

Поворот воздуховода на 45º или 90º осуществляется при помощи колена. Если используется прямоугольный короб изменение направления можно выполнить как по горизонтали, так и по вертикали.
Если необходимо изменить форму короба с прямоугольной на круглую, применяются специальные переходники. Изделия могут иметь прямую или угловую форму.

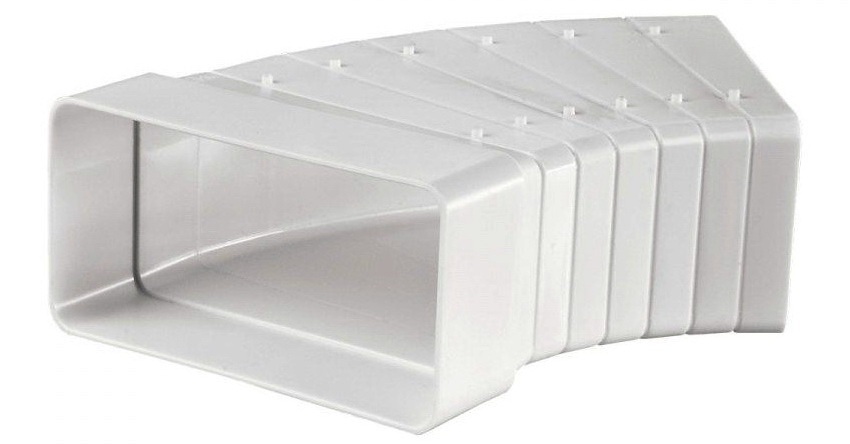

Универсальный угловой соединитель для плоских каналов
Производители выпускают такие разновидности переходов:
- от диаметра сечения 100 мм к размеру прямоугольного короба 110х55 мм;
- от диаметра сечения 100 мм к размеру прямоугольного короба 120х60 мм;
- от диаметра сечения 125 мм к размеру прямоугольного короба 204х60 мм.
Для осуществления перехода к пластиковому коробу другого размера следует использовать редукторы. Для полимерных изделий круглого сечения любого типоразмера используется специальный универсальный переходник.
Статья по теме:
Для сложных конструкций, где происходит соединение нескольких вытяжек, используется тройник, который может быть круглой, прямоугольной или комбинированной формы. Чтобы предотвратить образование обратной тяги в период остановки вытяжки, используется обратный клапан. Он может быть встроен в соединительный элемент пластикового канала или его функцию выполняют жалюзи решетки вентиляции.
Соединение элементов пластиковых воздуховодов вентиляции
Почему для воздуховодов выгодно использовать пластмассовые вентиляционные трубы
Чтобы выяснить, почему пластиком охотно пользуются при обустройстве приточных и вытяжных систем вентиляции, посмотрим, каким требованиям должны удовлетворять составляющие их элементы:
- герметичности;
- шумоизоляции, чтобы не возникало не соответствующего санитарным нормам аэродинамического гула;
- свободному прохождению рабочей среды с заданной проектной скоростью;
- поддержанию проектного напора рабочей среды;
- теплоизоляции;
- сохранения достаточного свободного пространства в помещении;
- соответствия интерьеру и эстетическим предпочтениям.
По крайней мере, для обустройства бытовой вентиляции предпочитают подбирать трубы из пластика, исходя из того, что:
- влияние коррозии никак не скажется на работоспособности системы ввиду инертности материала к ее воздействию. Неизбежное образование конденсата не приведет к образованию ржавчины и выходу вентиляции из строя;
- они инертны к воздействию агрессивных химических веществ;
- конструкция будет прочной, износостойкой и гибкой;
- поверхности приданы антистатические свойства, не позволяющие образовываться отложениям пыли и загрязняться;
- затраты на обустройство снижаются в несколько раз ввиду невысокой стоимости труб для воздуховодов пластиковых;
- малая шероховатость облегчает прохождение воздушных масс по гладкой внутренней поверхности, не требующей проведения чисток;
- монтаж проводится быстро и просто;
- изящество и легкость конструкции позволяют добиться приятного эстетического впечатления;
- достигается экологическая безопасность устанавливаемой системы, не причиняющей вреда ни окружающей среде, ни здоровью обитателей помещения;
- срок эксплуатации сопоставим со сроком использования здания без капитального ремонта, достигая пятидесяти и даже ста лет;
- разнообразие ассортимента, а трубы для вентиляции пластиковые имеют разные формы и размеры, и фасонных частей открывают обширное поле для моделирования и удовлетворения дизайнерских способностей.
Из полимерных труб устраиваются бытовые и промышленные системы вентиляции
К недостаткам пластика для вытяжной вентиляции относят незащищенность от воздействия огня. Поэтому вентиляционными трубами пластиковыми для вытяжной вентиляции не принято пользоваться на промышленных предприятиях, особенно в тех случаях, когда систему требуется провести через несколько пожароопасных секторов. Еще одним недочетом (впрочем, оспариваемым) является склонность к накоплению пыли на внешних поверхностях, чем в бытовых в помещениях, в принципе, можно пренебречь. А вот склонностью к истиранию и недостаточной прочностью – не всегда.
Особенности монтажа
Монтаж пластиковых воздуховодов в разы проще, чем работа с металлическими. Резать пластиковые трубы для вентиляции можно ножовкой с полотном по металлу или болгаркой с режущим диском. В любом случае рез получается ровный, без заусенцев.
Вариант вентиляции в ванной комнате и туалете с использованием прямоугольных пластиковых труб для вентиляции
Фасонные элементы и крепление к стене и потолку

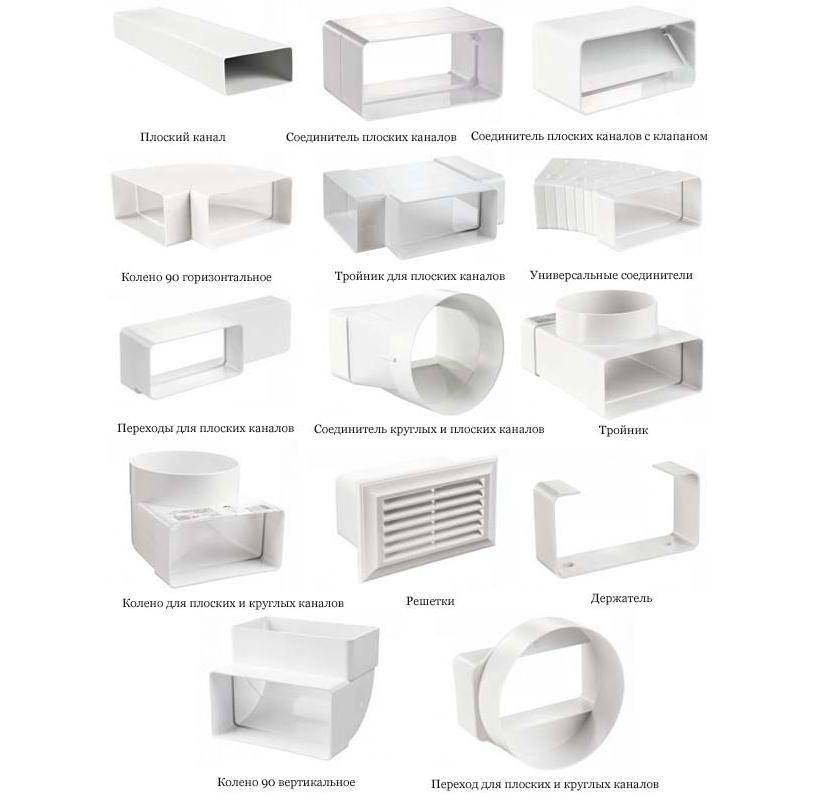

Для поворотов, разветвлений, сужений, расширений есть специальные фасонные элементы — углы, тройники, переходники. Переходники есть как с одного размера на другой, так и с круглого на прямоугольный. Это пригодится, например, при необходимости вставить вентилятор. Для стыковки двух труб есть муфты. Все собирается даже легче чем детский конструктор.

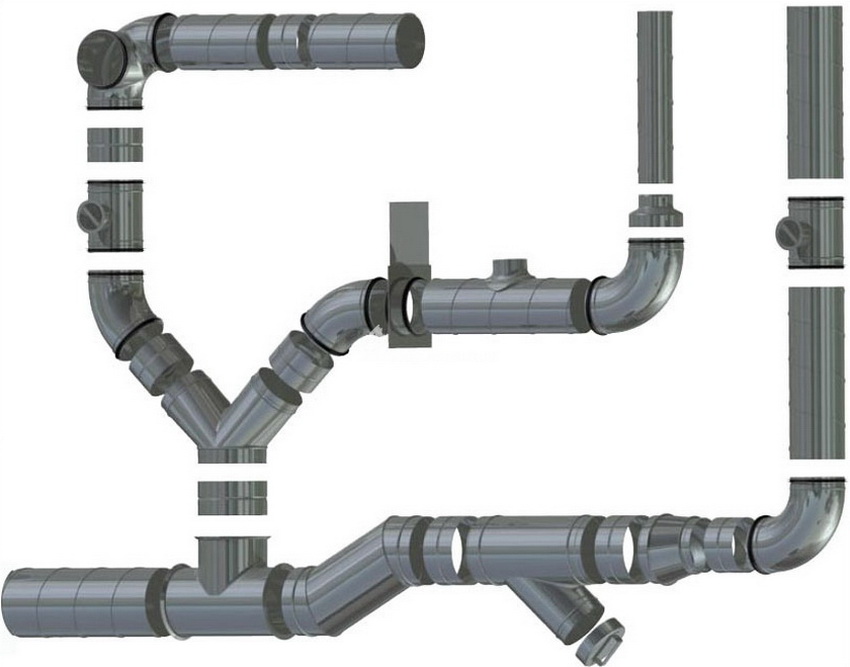

Пример вентиляции из круглых пластиковых вентиляционных труб
Крепятся трубы к стенам или потолку при помощи специальных хомутов. Они также сделаны из пластика, крепятся к потолку или стенам при помощи дюбелей или саморезов. В установленные хомуты трубы просто «защелкиваются».
Вместо пластиковых хомутов для крепления вентканалов можно использовать перфорированные подвесы для гипсокартона. Если монтируется прямоугольная пластиковая труба, их крепят двумя дюбелями/саморезами на расстоянии, равном ширине трубы. Оставшиеся края загибают вниз, саморезами крепят к боковине трубы. Этот способ более трудоемкий, но подвесы стоят дешевле. Но использование саморезов — не лучший выход. На них, на кусок винта, торчащий внутри воздуховода, через несколько лет налипнет пыль, что приведет к ухудшению тяги. Лет через 8-10 на месте каждого самореза образуется пробка из пыли. В результате вентиляция может вообще перестанет работать. Придется ее чистить.
Особенности сборки
Если необходимо крепить воздуховоды на потолке, их крупными участками собирают на полу, после — «примеряют» на потолке, размечают места установки крепежа. Закрепив два участка их соединяют между собой. Так собирается вся система. Действительно ничего сложного. Сложно спроектировать и подобрать размеры, а смонтировать воздуховод по готовой схеме можно самостоятельно без проблем.
Для обеспечения герметичности в системе, специалисты рекомендуют промазывать стыки герметиком. Рекомендуется нейтральный силиконовый герметик белого цвета. После высыхания он остается эластичным и не трескается от вибрации, компенсирует температурные расширения.
Если при стыковке двух элементов системы образуется «карман» — пластик плохо примыкает из-за несовпадения геометрических размеров, стык также промазывается герметиком, а потом заматывается специальным металлизированным скотчем. В таких случаях рекомендуют убрать «карман» подтянув его при помощи самореза. Делать это не стоит все по той же причине — на этом месте «вырастет» пылевая пробка, которая перекроет поток воздуха.
https://www.youtube.com/watch?v=NBTsJcOpEWU
Итог строительства
Как мы уже заметили ремонт вентиляции дело непростое и на качественный ремонт, да еще и если не в одной комнате уйдет пара дней. Существенно облегчит задачу наличие нужного для ремонта электрического инструмента. Чтобы зрительно понять, как выглядит каждый шаг ремонта не лишним будет просмотр соответствующих видеозаписей в интернете.
ПОСМОТРЕТЬ ВИДЕО
В плане привлечения к ремонту специалистов не надейтесь дешево справиться с ремонтом: хотя фирмы и предлагают решить эту проблему быстро и без монументальных вложений конечная сумма выходит немаленькой. Поэтому лучше выполнить эту работу самостоятельно, ведь тут не наблюдается ничего сверхсложного, чего не под силу сделать рядовому человеку.
