Канализационные пластиковые трубы: диаметры, цены

Как выбрать правильный диаметр сточной трубы

Ещё на этапе первоначальной проектной документации должны быть
согласованы размеры
канализационных труб в будущем здании. В 90% случаев для проведения
сточной системы в санузле применяются детали, диаметр которых начинается со 100
мм. Для установки системы в ванной комнате, либо на кухне достаточно будет
воспользоваться трубопроводом в 50 мм. Разница в приведённых значениях выбрана
неспроста. Она обуславливается сразу несколькими факторами:

  1. Унитаз — сантехнический прибор, особенностью которого является прохождение за короткий временной отрезок значительного объёма воды (при нажатии на кнопку смыва). При этом вода может содержать твёрдые частицы, справится с которыми элементам сточной конструкции с меньшими размерами окружности, нежели приведённые выше, будет проблематично. Появляется высокая вероятность засоров.
  2. Даже не глядя на то обстоятельство, что при спуске воды с ванны её объём ничуть не меньше объёма вод из унитаза, диаметр канализационной трубы будет меньшим благодаря простому правилу гидравлики — проходимость системы должна быть равна тому значению, обеспечиваемому в месте с наиболее узким параметром окружности. Это значение выпуска в ванной комнате значительно меньше, чем в туалете. Поэтому монтировать детали с большим диаметром нецелесообразно.

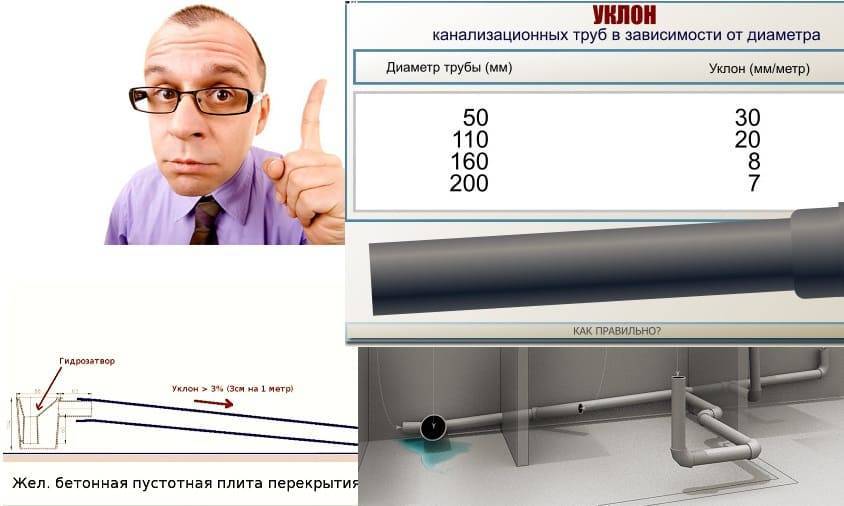

Необходимые уклоны труб (Пример — 1:30. Где 1 погонный метр на 30мм уклона)

Рекомендации по установке ПВХ-труб в многоэтажном доме

Для того чтобы смонтировать дренажную систему в многоэтажном
доме следует придерживаться определённых рекомендаций и правил.

Одним из главных в списке правил считается обеспечение доступа
воздуха в канализационную систему. Если его не будет, тогда во время смыва
создаётся пониженный уровень давления, что ведёт к засасыванию водяного затвора
внутрь.

В пятиэтажном доме для стояка достаточно использовать диаметр канализационной трубы для унитаза, который равен ста миллиметрам. Когда количество этажей будет большим, необходим вариант с диаметром 150 мм. На участках системы, являющимися общими для двух и более стояков, а также в месте выхода на колодец устанавливается труба с диаметром 200 мм. Как было отмечено, чугунная труба в процессе эксплуатации меняет внутренний диаметр в меньшую сторону. С пластиковыми изделиями такого произойти не может, так как их поверхность гладкая и отложения на ней не остаются.

Вам также может понравиться — Уклон канализационных труб по СНиП

Важно знать

При организации верного угла наклона трубы и отсутствии на внутренних стенках заводского брака в виде шероховатостей или неровностей, не остаётся на стенках грязи (песок вместе с илом). Таким образом, при замене металлической конструкции пластиковым аналогом можно использовать элементы меньшего диаметра. К примеру, если в доме изначально была установлена чугунная труба пятидесятка, то заменить её можно пластиковой сороковкой. Или же труба канализационная пластиковая 110 мм — такие размеры позволят поменять 120 миллиметровый чугунный аналог.

Следует помнить и о том, что любое суженое место в канализации считается потенциально опасным для появления засорений. Каждое соединение, расположенное в горизонтальной плоскости, стоит осуществлять при помощи косых тройников. Применять прямоугольные соединители можно лишь в местах стыковки стояка с горизонтальным участком. Такой тип монтажа позволит избежать нюансов, связанных с удалением засоров.

Следует придерживаться

Кроме того, следует придерживаться и таких рекомендаций:

Между двумя ближайшими соединениями креплений должно быть
расстояние, соответствующее значению не менее 10 диаметров.
На длинные участки, а также при смене направления
движения потоков, необходимо монтировать специальные элементы под названием
ревизия. Они служат для очистки при возможном засорении.
Оптимальный параметр уклона равен 20 мм. При значении
значительно меньшем указанного, стоки будут сливаться очень медленно

Если,
наоборот, увеличить уклон, тогда вода создаст много шума и система может
засориться гораздо быстрее.
При использовании поливинилхлорида важно помнить о том,
что этот материал расширяется в случае воздействия высокой температуры.
Для резки использовать следует болгарку или ножовку.
Далее необходимо в обязательном порядке снять фаску.

Монтаж системы канализации не вызовет сложностей даже у начинающего мастера

Важно внимательно подобрать диметр труб в соответствии с просчитанными параметрами

Размер и место применения изделий из ПВХ

Изготовление труб из поливинилхлорида регламентируется ГОСТом Р 51613—2000, либо нормативом ВСН 48—96. Для производства напорных деталей используется указанный ГОСТ, а в производстве безнапорных применяется норматив.

Согласно данным, приводимым в нормативе, диаметр канализационных труб ПВХ
безнапорных может быть:

  • 50мм.
  • 90мм.
  • 110мм.

При этом пластиковые
трубы для канализации, размеры которых в длину колеблются в диапазоне от
0,5 до 8 метров, имеют толщину внутренних стенок, не менее 3,2 мм.

ГОСТом Р 51613—2000

Отличия напорных трубопроводов от безнапорных

Отличия напорных трубопроводов будут значительными от указанных
параметров безнапорных систем. Так, например, число типоразмеров этих изделий
составляет 13 штук. При этом канализационные
трубы ПВХ, размеры диаметра колеблются от 63 до 315 мм.

Наличие такого выбора размеров на руку строительным
организациям. Однако, зачастую применяются следующие варианта диаметра трубы:

  1. 7,5 см. Изделие используется при проведении отводов в
    ванных комнатах.
  2. 10 и 11 см. Такие детали используются для проведения
    наружного трубопровода и стояка.
  3. 20 и 30 см. Изделия применяются для проведения сточной
    системы в промышленных зданиях.

Диаметр труб — внутренней и наружной системы канализации

Параметры

Стандартная маркировка трубопровода из чугуна — от DN 50 до DN
400. Изделия, не имеющие раструбов, то есть с гладкими сторонами, обладают
повышенным запасом прочности. Их длина равна трём метрам. Трубы SMU могут
производиться длиной от 15 см и более.

Параметр толщины стен чугунной трубы практически идентичен
пластиковым изделиям и равен 4—5 мм. Однако, несмотря на схожие размеры по
длине, толщине стен и диаметру, вес металлической конструкции в 10 раз
превышает массу пластикового трубопровода. Для наглядности, метр изделия из
металла будет весить порядка 15 килограмм. Соответственно, пластиковая труба
идентичных размеров будет иметь вес всего 1,5 килограмма.

ПЭТ трубы и где они монтируются

При изготовлении полиэтиленовых деталей используется регламент ГОСТа 22689.2-89. Указанные изделия могут быть четырёх разновидностей сортамента с диаметром в 40, 50, 90, либо 110 мм. Когда на производстве используется полиэтилен низкого давления, то параметр толщины стен готового изделия не превышает трёх миллиметров.

ПЭТ высокого давления используется для производства труб с
небольшим значением окружности. Параметр толщины стенок будет равен:

  1. 3 миллиметра для элементов, имеющих диаметр 4—5 см.
  2. Пять миллиметров для изделий, имеющих диаметр 9—11 см.

Длина трубы может равняться девяти метрам. Этот параметр зависит
непосредственно от диаметра. Чем большим он будет, тем длиннее получится
изделие.

Достоинства металлических деталей сточной системы

  • Долговечность. Эксплуатационный срок чугуна составляет не
    менее 60 лет.
  • Прочность. Такими элементами можно соорудить стояк любого
    размера.
  • Простой монтаж за счёт наличия раструбов.

Трубы для стоков из металла не могут похвастать такой линейкой
выбора материала для производства. Такие детали изготавливаются исключительно
из чугуна. Однако этот металл может похвастать определёнными достоинствами:

Безусловно, металлические детали гораздо тяжелее своих
пластиковых аналогов. Однако такой недостаток с лихвой компенсируется
надёжностью и запасом прочности.

Так как элементы из пластика могут быть трёх видов, то при
монтаже таких изделий следует понимать их технические, а также базовые отличия.
Единственным неизменным параметром у каждого типа пластика остаётся диаметр.

Кстати, указанное обстоятельство позволяет воспользоваться при обустройстве стока сразу несколькими видами материала.

Всё полезное о канализации — gidkanal.ru

Размеры внутренних ПВХ труб

Для обустройства внутренней канализации используют трубы серого цвета. Стандартные размеры диаметра бывают 32, 40, 50, 75, 110 и 160 мм. Толщина стенок не рассчитана на высокую нагрузку, варьируется от 1 до 3,2 мм. Длина может быть 0,3, 0,5, 1, 1,5, 2 и 3 метра.

Рекомендуемые размеры для внутренней канализации:

Сантехнический приборВнутренний диаметр (мм)
Унитаз110
Ванна, душевая кабинка, мойка40 — 50
Раковина, биде40 — 50
Стиральная и посудомоечная машинка25
Комбинированный слив50
Канализационная разводка50
Стояк110
Отводы65 — 75

Назначение ПВХ трубы и основные характеристики

Сфера применения данного материала зависит от его физических свойств. Не помешает узнать, что поливинилхлорид является одним из представителей группы термопластов, которые после термической обработки и даже при механических воздействиях сохраняют свою форму и целостность.

В процессе производства труб используется также этилен, стабилизированный хлор и присадки для улучшения свойств. Основным предназначением ПВХ труб является использование их в системе канализации. В зависимости от того, какая их толщина, определяется сфера использования и соответственно вид.

Это может быть:

  1. внутренняя канализация:
  2. наружная;
  3. напорная система;
  4. самотечный слив.

Данная классификация относится к тем моделям, которые прошли соответствующую обработку. Лучшими техническими характеристиками обладает не пластифицированный поливинилхлорид PVC-U. Эксплуатационные свойства напрямую зависят от технических характеристик.

Что касается труб из ПВХ, то они характерны такими показателями:

  • высокий уровень механической прочности, более того трехслойная технология изготовления и наружное гофрирование позволяет устанавливать ее глубоко;
  • устойчивость к негативному влиянию агрессивной среды;
  • идеально гладкая стенка изнутри, что предотвращает задержку твердых элементов;
  • большое значение внутреннего давления, минимум 6 бар, а максимум 16;
  • самая высокая температура стоков, которая допускается, равна +65 градусов Цельсия, а минимальная -10 градусов. Есть модели, выдерживающие +90 градусов, но если это кратковременно бывает;
  • удельный вес 2 кг на погонный метр (показатель меняется в зависимости от толщины и диаметра);
  • предел прочности равен 50 Мпа, а срок службы около 50 лет.

Размеры труб для внутренних и наружных систем

Размеры ПВХ труб определяются несколькими параметрами: диаметр, толщина стенки и длина. Для каждого типа канализации есть свои рекомендуемые нормы.

Так как трубы из поливинилхлорида изготавливаются по ГОСТу, они имеют строго определенные размерные характеристики.

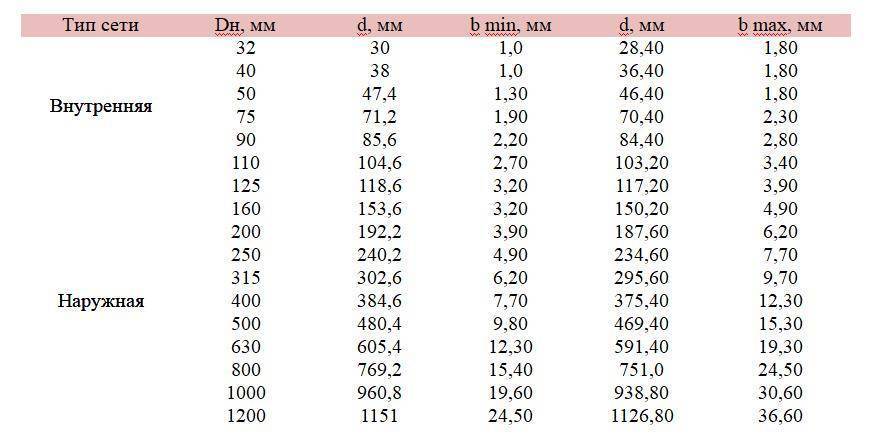

В таблице приведены стандартные размеры ПВХ труб для внутренней и внешней канализации:

  • Dн — внешний диаметр трубы,
  • d — внутренний диаметр,
  • Dy — усредненный показатель просвета,
  • b — толщина стенки.

По строительным нормам каждый элемент водопроводной системы имеет собственные требования к диаметру труб (согласно внутреннего диаметра):

  • 25 мм —  стиральные машины, посудомойки,
  • 30-47 мм —  раковина в ванной, биде,
  • 38-50 мм —  кухонная кабинка, ванна или душ,
  • 50 мм —  разводка канализационной системы внутри здания,
  • 70-86 мм —  различные отводы от центрального стояка,
  • 100-118 мм —  унитаз, центральный стояк,
  • 150-190 мм —  участок от центрального стояка до городских канализационной системы,
  • 200 мм —  отвод стоков от бань (саун),
  • 240-300 мм —  отвод стоков из бассейнов,
  • 300-1100 мм —  городские канализационные магистрали.

Видео:

Преимущества ПВХ материала

Важно понимать, что ПВХ, водопроводные, для проводки и канализационные, обладают массой значимых конкурентных преимуществ, основными из которых считаются:

  • Внушительный срок службы, продолжительность которого обычно составляет не менее полувека;
  • Отсутствие необходимости обслуживать объект, смонтированный из ПВХ;
  • Минимальная масса значительно облегчает не только хранение и транспортировку, но и монтажные работы;
  • Низкая, в сравнении с аналогами, изготовленными из другого сырья, стоимость;
  • Невозможность засорения конструкции, обусловленная гладкой внутренней структурой детали;
  • Простота и возможность быстрого выполнения монтажных работ.

Технические особенности рассматриваемых товаров таковы, что для их сборки не требуется применение сложного инструментария и дорогостоящей рабочей силы: все действия, выполнение которых предполагает ситуация (в некоторых случаях – даже рытье траншей для наружной канализации), могут быть выполнены собственноручно, соединение труб посредством раструба не является сложным процессом и особых навыков не требует.

От чего зависит цена пластиковых канализационных труб?

Разумеется, большая матрёшка стоит дороже маленькой, из-за большей себестоимости используемого материала. С трубами ситуация такая же — чем больше труба, тем больше её стоимость. Размер пластиковой канализационной трубы определяется тремя параметрами: диаметром, толщиной стенок и длиной. Данные параметры рассчитываются исходя из потребностей и области применения трубы. Определенно, на промышленных объектах запрашиваемые параметры пластиковых труб гораздо выше, чем требования труб для обычной квартиры.

Один из важных параметров, по которому рассчитывается цена на канализационные пластиковые трубы — это используемый материал, от которого зависит срок пригодности, практичность использования и другие важные показатели. В своём производстве мы используем полиэтилен ПЭ 100, который значительно превосходит ПЭ 80 при небольшом увеличении стоимости трубы.

Строители уже давно отдали предпочтение пластиковым трубам, отодвинув век металлических конструкций в раздел истории. Этот материал и дешевле, и качественнее, и разнообразнее металла. Именно от выбора марки материала и зависит его стоимость. Не всегда разумно брать самые устойчивые к негативной среде трубы, ведь они дороже и зачастую не используют свой потенциал на полную. Для постройки канализации отлично подходят технические пластиковые трубы из ПНД ПЭ 100. Цена пластиковых канализационных труб из вторичного полиэтилена доступнее чем у продукции из первичного материала.

Необходимо отметить параметр, определяющий стоимость прокладки труб, которая складывается из сложности их эксплуатации и монтажа. Трубы небольшого диаметра, зачастую, очень просто установить — это сводит цену монтажа к минимальному значению. Что касается эксплуатации, то пластиковые трубы можно не менять полвека, поскольку они не поддаются коррозии.

Полипропиленовые элементы стока

Для регламентирования качества производства, на котором
изготавливаются трубы
пластиковые канализационные с различными размерами, используется таблица
ТУ 4926-002-88742502-00. Согласно условиям, прописанным в документе, диаметр
готовой продукции может быть 50, 100 и 150 мм. Параметр толщины стенки
варьируется от 3 до 5 мм и зависит от значения окружности. Применять такую
продукцию можно при монтаже стояков, либо для организации отводящей линии от
прибора сантехники.

Можно упомянуть, что известные мировые компании производители используют полипропилен в процессе изготовления промышленных труб. Окружность таких изделий может достигать 1,2 метра.
