Домашнее производство пеллет

Производство пеллет в домашних условиях

Процесс производства пеллет в домашних условиях довольно сложный, но вполне выполнимый, при наличии специального оборудования.

Оборудование для производства пеллет в домашних условиях:

1. Размельчитель дерева или дробилка – при условии, что сырье будет из дерева, опилок или лузги. Это не обязательный компонент, так как возможна закупка уже готового дробленого сырья.

2. Барабанная или аэродинамическая сушилка, для изготовления которой отлично подойдет металлическая бочка.

3. Вторичная дробилка, которая измельчает сырье в опилки.

4. Гранулятор с наличием плоской или цилиндрической матрицы.

• Прессованные опилки для отопления своими руками
• Щеподробилка своими руками
• Дробилка для веток своими руками

Наилучший вариант гранулятора для домашнего изготовления пеллет – плоский тип гранулятора. Данное оборудование легко изготавливается в домашних условиях, и не требует приобретения дорогостоящих элементов.

При использовании гранулятора плоского типа не нужно наличие дробилок, так как этот процесс происходит непосредственно в грануляторе. Необходимость в сушилке зависит от количества влаги в сырье для изготовления пеллет.

Самостоятельное изготовление

Для изготовления пеллет используются как целые производственные линии, так и мини-грануляторы. Последние оснащаются самыми разными видами приводов: начиная от дизельных двигателей, заканчивая приводами вала трактора. Последний вид привода обеспечивает наиболее высокую производительность.

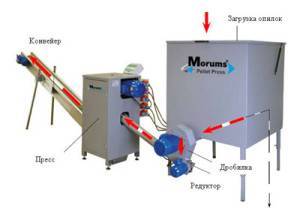

Полностью укомплектованная производственная линия выглядит так:

• Измельчитель (щепорез);
• Сушилка;
• Гранулятор;
• Вентилятор или другой охладитель для пеллет.

Выбирая гранулятор, стоит знать, что агрегат, оснащенный электродвигателем довольно большой в размерах, и может использоваться только стационарно. Что касается грануляторов с дизельными двигателями – они достаточно мобильны и могут применяться там, где древесное сырье всегда находится в больших количествах: лесопилки, мебельные фабрики и др.

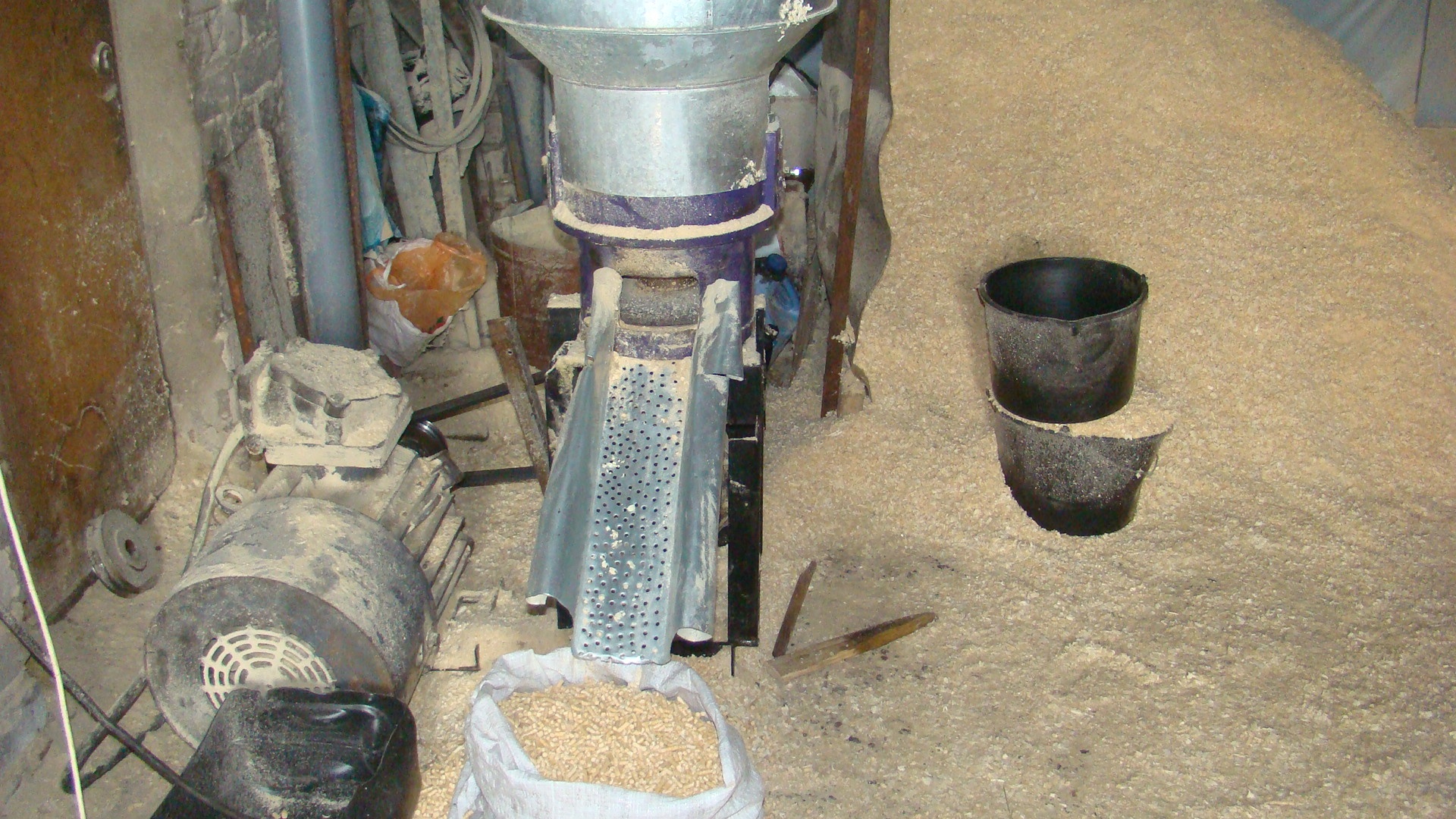

Самодельные грануляторы

Хоть оборудования для производства пеллет требуется много, основное устройство — гранулятор. С его помощью из сырья формируются пеллеты. Есть несколько моделей грануляторов:

Шнековые. По строению похожи на бытовую мясорубку. Тот же шнековый вал и матрица — решетка, через которую продавливается сырье. Их можно использовать для мягкого сырья, например, соломы. Древесину, даже хорошо измельченную, он «не тянет» — не хватает усилия. В принципе, при достаточной прочности деталей, можно поставить более мощный мотор.

Принципиальная схема шнекового экструдера (гранулятора)

С плоской матрицей. Есть металлический круг, в котором проделаны отверстия необходимого диаметра (обычно 3-4 мм). Есть зубчатые катки, которые продавливают сырье через отверстия, формируя гранулы.

Устройство основного узла гранулятора с плоской матрицей

С круглой матрицей. Идея такая же, только матрица выполнена в виде кольца, соответственно катки расположены в другой плоскости. Этот вариант имеет большую производительность, но грануляторы этого типа своими руками делают редко.

Устройство гранулятора с цилиндрической матрицей

Самый простой по строению шнековый экструдер. Его часто делают для прессовки комбикормов, но можно использовать и для изготовления топливных гранул из мягкого сырья. Если вам необходимо сделать оборудование для производства пеллет, это — самый простой вариант. При условии, что вы умеете обращаться с токарным станком и сварочным аппаратом.

Изготовление шнекового гранулятора: видео

Основные технические характеристики

Внешний вид матрицы

Выбор определенной модели гранулятора напрямую зависит от требуемых норм выработки готовой продукции. Это напрямую влияет на габариты конструкции, степень автоматизации ее работы и сложность обслуживания.

Размеры гранулятора зависят от конструкции рабочего барабана, типа силовой установки и особенностей конструкции. Для достижения оптимального результата рекомендуется заранее рассчитать не только требуемый объем производства, но и спланировать рабочее пространство для монтажа установки. Учитывается наличие места для хранения и подачи сырья, а также складские помещения для готовых гранул.

Кроме этого необходимо ознакомиться со следующими характеристиками подходящей модели гранулятора:

• производительность. Обычно она измеряется в весе продукции, изготавливаемой за определенный промежуток времени, кг/час;
• размеры гранул. Этот параметр определяется сечением отверстий, расположенных на рабочем барабане устройства;
• тип привода. Чаще все применяют электромеханический, так как он наиболее производительный и требует минимум усилий для проведения ремонтных и профилактических работ;
• вид силового агрегата. Для обеспечения максимальной автономности работы комплекса рекомендуется выбирать модели с бензиновыми или дизельными двигателями. Если же производство стационарно – можно приобрести устройство с электродвигателем;
• контроль работы. Серийное производство лучше всего комплектовать моделями с электронным блоком управления. С его помощью происходит контроль за качеством продукции, наблюдаются текущие показания системы.

Практически все электрические силовые установки рассчитаны для подключения к трехфазной сети 380 В. При этом учитывается максимально возможная нагрузка.

Бытовой гранулятор комбикорма состоит из следующих элементов

1. Корпус клиноременной передачи (основание).
2. Привод матрицы гранулятора.
3. Ролики гранулятора.
4. Загрузочный бункер.
5. Электродвигатель АИР 100L8.
6. Подвижная пластина крепления электродвигателя.
7. Устройство натяжения ремней.
8. Клиноременная передача.

1. Корпус.
2. Вал.
3. Лопатка.
4. Матрица.
5. Шайба.
6. Винт с внутренним шестигранником DIN 4762 — М8 х 20.
7. Шайба пружинная стопорная DIN 128 — А8.
8. Шпонка призматическая DIN 6885 — А8 х 7 х 22.
9. Гайка DIN 44232 — М8.
10. Винт с внутренним шестигранником DIN 912 — М8х1 х 30.
11. Подшипник радиально упорный однорядный DIN 625 — 6307 с защитными шайбами или 66307 по ГОСТ 831-75 (35 х 80 х 21).
12. Шайба стопорная DIN 6731 — 32.
13. Гайка специальная DIN 1804 – М32х1,5.
14. Шпонка призматическая DIN 6885 — А8 х 7 х 50.

В дополнение, посмотрим видеоматериал из двух частей, где показан порядок сборки бытового гранулятора комбикорма с плоской матрицей.

Гранулированный комбикорм считается более питательным и лучше других типов кормов усваивается организмом животного. Создать уникальную композицию помогает гранулятор для комбикорма. С его помощью можно перерабатывать не только зерновые культуры, но и получать гранулы из травы.

Собрать аппарат в соответствии с необходимой производительностью и габаритами можно своими руками из подручных материалов или приобретенных запасных частей. Но в каждом отдельном случае нужно определить, какой тип корма потребляют животные и его объем, после чего выбирать подходящую конструкцию.

Это устройство применяют для изготовления гранул из соломы, применяемых в качестве подсыпки животным, гранулированного комбикорма из зерна для 1-2 животных и его запаса на зиму. В течение часа при помощи шнекового гранулятора можно сделать около 200 кг комбикорма. Причем выход конечной продукции зависит от размеров и мощности оборудования.

Через верхнюю часть гранулятора подается сырье, которое движется внутри корпуса, продавливается шнекером сквозь отверстия матрицы и выходит в форме гранул.

Гранулятор комбикорма: схема

• высокая производительность;
• простота конструкции.

Конструкцию можно собрать своими руками и производить не только гранулы комбикорма, но и также древесины.

В пресс могут попадать галька и камешки, чтобы этого не допустить, нужно поставить сито на этапе загрузки.

Для изготовления понадобятся сварочный аппарат, болгарка, сверлильный и токарный станки. Дрель применять не рекомендуется, так как отверстия получаются кривыми.

• мотор;

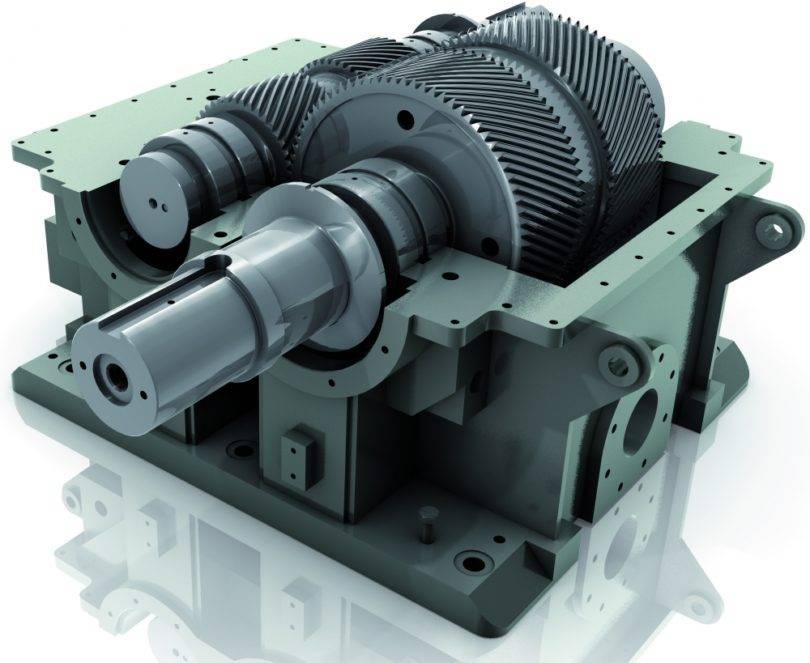

• редуктор;
• подшипники — 2 шт. под диаметр посадочного отверстия;
• металлическая болванка под матрицу;
• прут металлический 10 мм;
• трубы для корпуса.

Первым делом определяют размеры устройства, диаметр шнека и тип матрицы.

Шнековый гранулятор: схема

В каждом единичном случае параметры могут варьироваться в зависимости от характеристик заготовленного материала. Используются шариковые и конусные роликовые подшипники (снятие нагрузки во время работы).

Это важный элемент и к его качеству предъявляются повышенные требования, от которых зависит производительность устройства.

Шнек своими руками

1. 1. Выбор вала.
2. 2. Проточка посадочных отверстий под подшипники.
3. 3. Накатка и обварка прута.
4. 4. Обработка болгаркой.

Если шаг больше, то давление на матрицу меньше, но выше производительность. И, наоборот, чем меньше шаг, тем ниже производительность и выше давление.

Шнек для гранулятора: чертеж

Большое влияние на производительность пресса оказывает живое сечение матрицы: чем оно меньше, тем ниже КПД. Поэтому малые отверстия расширяют для облегчения входа сырья и шлифуют. Существует взаимосвязь между длиной отверстий и длиной гранул, при которой получается требуемая прочность готового продукта. Для получения гранул большего диаметра толщина матрицы должна быть выше.

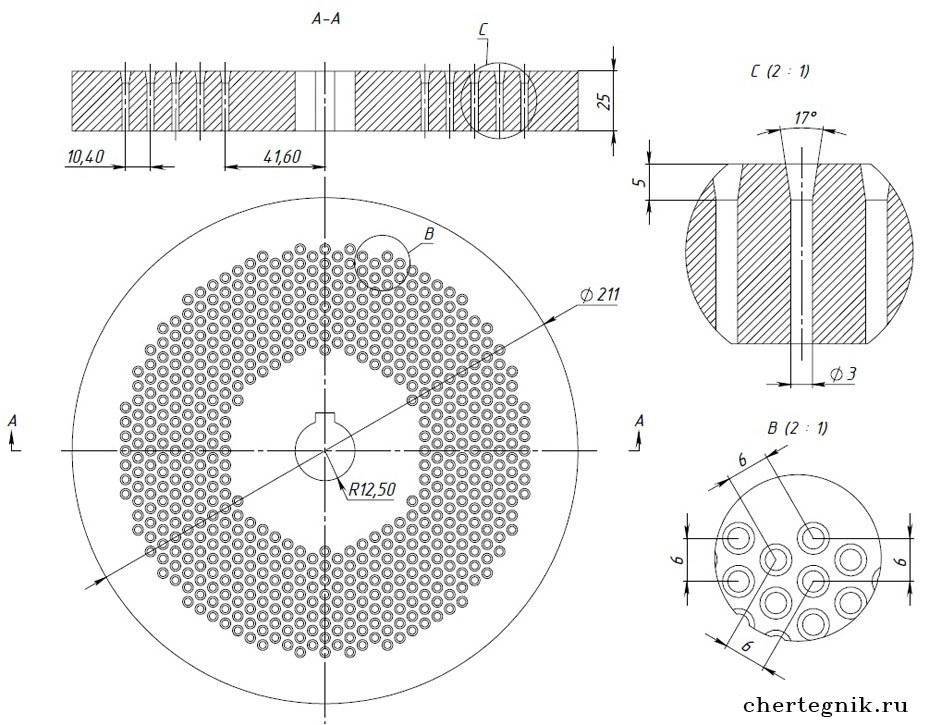

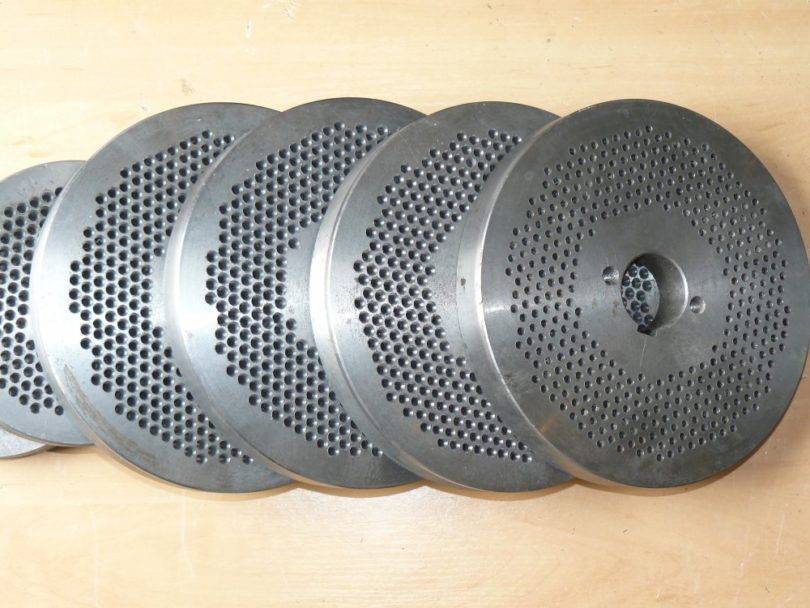

Матрицы для гранулятора

Для изготовления матрицы используют болванку из стали 45 или нержавейки с высокой износоустойчивостью. Матрица небольшого размера, выполненная из железа, прослужит от 3 до 5 лет.

Фильеры матрицы размечают на токарном станке либо накладывают бумажную разметку, кернят и высверливают сквозные отверстия на станке, а сверху конусной фрезой (16-17 градусов) на глубину 5 мм, шлифуют.

Таблица: Зависимость толщины матрицы от диаметра отверстий:

http://chertegnik.ru/oborudovanie/526-granulyator-kombikorma-bytovoy-svoimi-rukami-chertezhi.htmlhttp://gidfermer.com/pticy/kury/granulyator-dlya-kombikorma-svoimi-rukami.htmlhttp://po-lune.ru/samodelnyj-granuljator-kombikorma-chertezhi/

Финансовый план производства пеллет

Открытие завода потребует больших финансовых вложений. Часто предприниматели, не имеющие возможности вложить крупную сумму, стараются подключить сторонних инвесторов, предлагая им ознакомиться с бизнес планом производства

Грамотный проект обязательно привлечет их внимание. Обусловлено это перспективностью бизнеса, ориентированного на поставку топливных гранул не только в большинство российских городов, но и на европейский рынок. Чтобы рассчитать окупаемость предприятия и возможную прибыль, необходимо принять во внимание множество аспектов, включающих следующие показатели:

Чтобы рассчитать окупаемость предприятия и возможную прибыль, необходимо принять во внимание множество аспектов, включающих следующие показатели:

• рабочий день – 8 ч.;
• количество рабочих дней в месяце – 22;
• отношение расходов к валовому доходу – 30%.

Сырье стоит около 100 руб. за кубический метр. Для изготовления 1000 кг пеллет расходуется 7,5 м3 опилок, щепы, стружки, лузги.

Стоимость продукции зависит от ее качества (количества примесей в гранулах):

• высший сорт – до 4 500 руб. за тонну;
• пеллеты среднего качества – до 4 000 руб. за тонну;
• низкосортные гранулы – до 3 500 руб. за тонну.

Для дальнейших расчетов нужно вычислить дневную и ежемесячную выручку:

• мощная линия производит 2 тонны пеллет, 16 тонн в день, умножаем на 4 000 (среднее арифметическое стоимости) и на 22 – 1 408 000 руб.;
• оборудование средней мощности выпустит в два раза меньшее количество пеллет – на 704 000 руб.

Себестоимость гранул для топлива составляет 750 руб. за тонну (100х7,5). Расходы на электричество, аренду, зарплату и другие составляют 30% от выручки, или 1200 руб. То есть, с 1 тонны продукта можно получить 2050 руб. чистой прибыли. За месяц сумма составит 721 000 руб.

Наиболее рентабельными считаются фабрики, оборудование которых оснащено электродвигателями или приводами от вала трактора. Мощная линия окупит себя гораздо быстрее, чем та, которая изготавливает до 1000 кг гранул. Последняя окупится в течение 10-12 месяцев.

Изготовление гранулятора своими руками

Алгоритм действий по изготовлению такого оборудования такой:

1. Делаем матрицу. Если ее делать своими руками, то потребуется дисковая заготовка толщиной от 20 мм, если она будет меньше, то матрица быстро будет деформироваться. А вот диаметр может быть разным, от него зависит производительность оборудования. Например, если диаметр составит 50 мм, а двигатель порядка 30 кВт, то можно будет получить до 350 килограмм пеллет в течение часа. А если объемы ожидаются меньшие, то хватит матрицы и до 30 см в диаметре. В центре диска нужно просверлить отверстие по диаметру вала редуктора, далее выполняется паз для жесткой посадки. А отверстия для прессования и выхода гранул должны иметь форму конуса.
2. Ролики или шестеренки для катков нужно выбирать таким образом, чтобы ширина сопоставлялась с рабочей зоной матрицы. Наденьте на вал шестерню, затем он закрепляться муфтой перпендикулярно оси выходного вала редуктора.
3. В зависимости от размера матрицы нужно сварить цилиндрический корпус оборудования на основе листового металла или трубы. Корпус включает две части: в верхнюю загружается сырье, а затем после прохождения сквозь систему роликов и матрицы в готовом виде гранулы переходят в нижнюю часть корпуса, затем по лотку они высыпаются в емкость. А матрица должна свободно внутри верхней части корпуса передвигаться с минимальным зазором. Внизу корпуса проделывается отверстие для выхода пеллет, к нему приваривают лоток на основе листового материала или труб.
4. Выходной вал редуктора должен размещаться внизу корпуса конструкции посредством подшипников и муфты.
5. Чтобы было удобно чистить и обслуживать корпус, верх и низ корпуса должен быть разъемными и соединяться на болты посредством приваренных ушек. В корпус ставят матрицу и ролики.
6. Гранулятор ставят на раму на основе швеллера или уголка и жестко на ней закрепляют. Затем крепится электродвигатель и его выходной вал присоединяют к редуктору.
7. С внешней стороны раму и остальные детали красят краской по металлу. Далее, подключается двигатель и выполняется пробный запуск.

При наличии гранулятора, оснащенного матрицей плоского типа для производства пеллет, можно решить проблему отопления помещения до 150 квадратных метров площадью. Готовые гранулы можно применять для сжигания в камине или печке, а также для твердотопливных котлов. Также будет решена проблема утилизации отходов сельскохозяйственной деятельности и деревообработки.

Самодельная сушилка для опилок

Для того чтобы самодельные пеллеты из дерева на выходе из матрицы гранулятора не рассыпались, сырье должно иметь минимальную влажность. В промышленном производстве это делается посредством сушильных камер, а в домашних условиях можно делать специальные сушилки барабанного типа на основе старых бочек.

Нужно сварить друг с другом несколько железных бочек и установить их на раме с учетом незначительного наклона на одну сторону. Внутри к стенам привариваются лопасти для перемалывания сырья. Внутрь с одной стороны барабана подается горячий воздух с помощью электрической или газовой тепловой пушки. Барабан вращается за счет электродвигателя посредством редуктора или понижающей ременной передачи.

Далеко не во всех случаях есть необходимость организовывать производство пеллет на основе опилок в домашних условиях.

Это оправдано, если оборудование целиком сделано самостоятельно с минимальными затратами на комплектующие и запчасти, или же у вас в наличии есть небольшой гранулятор, производительность которого достаточная для выработки пеллет для бытовых нужд и даже продажи. Так можно окупить стоимость купленного оборудования.

Сделать гранулятор и другое оборудование для производства пеллет самостоятельно не так уж и легко, но если есть время, навыки и терпение, то вполне возможно. А вот приобретать промышленный гранулятор для опилок с целью отопления частного загородного дома, с экономической точки зрения, совершенно не целесообразно.

Технология производства древесных гранул. Технологический процесс производства пеллетного топлива

Для того чтобы изготовить пеллеты из опилок, с исходным материалом необходимо совершить целый перечень технологических манипуляций, каждая из которых решает определенные задачи.

Такими действиями, в частности, являются:

• очистка опилочной массы от посторонних примесей;
• предварительное измельчение очищенного материала;
• сушка сырья для пеллет;
• финишное измельчение уже высушенных опилок;
• доведение уровня влажности подготовленного материала до требуемого значения;
• процесс гранулирования опилочной массы;
• охлаждение готовой продукции и ее упаковка.

Промышленная схема производства пеллет

Поскольку все вышеперечисленные этапы технологического процесса производства топливных гранул осуществляются с определенной целью и имеют большое значение для получения качественной продукции, на каждом из них следует остановиться более подробно.

Оценка качества исходного сырья

Основное влияние на качество пеллет оказывают характеристики сырья. Важными в данном случае являются такие параметры, как тип древесины, из которой были получены опилки, степень их загрязненности посторонними примесями, влажность и размер фракций.

Хранилище для опилок должно быть сухим, вместительным и соответствовать нормам пожарной безопасности

Качественные характеристики материала для изготовления пеллет и степень его подготовки к производственному процессу определяют технологию получения готовой продукции, а также выбор оборудования. При этом необходимо учитывать следующие нюансы.

В том случае, если влажность исходного материала достаточно высокая, для приведения ее к нормальным показателям потребуются мощные сушилки. Применение такого оборудования в процессе производства пеллет приведет к увеличению как энерго-, так и трудозатрат при реализации технологического процесса.
Если в составе исходного сырья содержится много древесных частиц крупного размера, то в составе производственной линии по изготовлению пеллет должна присутствовать не только дробилка, но и оборудование для сепарации измельченной массы

Эксплуатация такой производственной линии также будет связана с повышенными энергозатратами.
Эффективность технологического процесса и стабильность работы линии по производству пеллет во многом зависят от того, насколько однородным по породе древесины является исходный материал.
Оценивая качество опилочной массы, которую планируется использовать для производства пеллетного топлива, следует обращать внимание на наличие в ее составе древесной коры, гнили и отходов от переработки старой древесины. Большое количество подобных включений в общей массе для производства топливных гранул снижает их энергетическую ценность и, соответственно, уменьшает стоимость готовой продукции.
В составе исходного сырья могут содержаться такие посторонние примеси, как песок и камни

В этом случае пеллетная линия должна быть оснащена специальными улавливающими устройствами. Решает проблему с такими примесями и предварительная промывка материала, но в любом случае это увеличивает производственные расходы и, соответственно, себестоимость готовой продукции.

Что такое топливные пеллеты

Представьте себе гранулы цилиндрической формы, диаметр которых варьируется в пределах 5-10 мм, а длина – 10-60 мм. Размеры зависят от производителя и того, какая матрица выбрана для производства. Вот это и есть топливные гранулы или пеллеты. Отличительной особенностью такого топлива является то, что сырьем для него служат отходы производств:

• деревообрабатывающих предприятий, специализирующихся на изготовлении древесных строительных материалов или мебели. В этом случае в качестве сырья применяют опилки и стружку;
• сельскохозяйственных комплексов, перерабатывающих сырье растительного происхождения (соломы и т.д.) на топливо. Тогда на гранулы в ход идет солома и прочие отходы, полученные при переработке фруктов, ягод, овощей и зерновых;
• предприятий, специализирующихся на производстве угольных и торфяных брикетов. Из крошки угля и торфа тоже получаются неплохие гранулы

В большинстве случаев производство пеллет является вспомогательным придатком, позволяющим грамотно утилизировать отходы, превратив убытки от потерь сырья в неплохой доход. Популяризация пеллетных котлов вкупе с отсутствием существенного роста объема производства топливных гранул сказываются на повышении стоимости последних. Этого вопроса мы еще коснемся чуть позже. А пока поговорим о том, чем применение «инновационного топлива» отличается от использования дров или любого другого твердого топлива.

Пеллеты против дров и угля – сравнение популярных видов топлива для отопления

Критерий сравнения	Вид топлива
Пеллеты	Дрова	Уголь
Влажность, %	5-10	20-40	5-15
Автоматизация	+	—	—
Удельная теплота сгорания, МДж/кг	17-23	10-13	30
Хранение	занимают меньше места, но необходимо хранение в сухом помещении, иначе наберут влагу	хранение под навесом, занимают много места
Доступность на рынке	зависит от региона	+	+
Цена* за тонну	1,1-1,2	1	1

* — ориентировочные данные для сравнения. За 1 принята относительная стоимость тонны дров

Если говорить о том, какое топливо является наиболее удобным в экономическом плане, то выбор будет сделан в пользу угля. Однако самым важным преимуществом пеллет является максимальная автоматизация процесса подачи горючего в котел – среди твердотопливных котлов пеллетному оборудованию в этом нет равных. Да и зольность гранул почти в 20 раз меньше, чем при использовании традиционного твердого топлива.

Разновидности топливных гранул

Свойства пеллет во многом определяются сырьем, используемым для их производства. В продаже часто можно встретить светлые и темные гранулы. Наиболее предпочтительным в плане энергоэффективности является использование светлых пеллет. Дело в том, что для их изготовления используется чистое сырье – опилки и мелкая стружка, обеспечивающие однородность состава топливных гранул. Что касается более темной разновидности, то ее производство подразумевает использование неотсортированных отходов деревообработки. В такие пеллеты вместе с опилками попадает измельченная кора, ветки, трава и даже грунт. Как примерно происходит процесс производства, можно посмотреть на технологической схеме ниже.

К вопросу о стоимости такого топлива

На момент написания статьи средняя стоимость 1 т. пеллетов находилась в пределах от 6 до 10 тыс. руб. за тонну. Цена во многом зависит от вида исходного сырья для топлива: светлые гранулы стоят дороже темных. По расходу на весь отопительный сезон для дома площадь 100-150 кв. метров хватает в среднем 6-10 тонн пеллет. Несложно посчитать, во сколько обойдется использование такого топлива, если, конечно, закрыть глаза на стоимость самих пеллетных котлов.

Обращаем ваше внимание, что расход при отоплении 100, 150 кв. м

или дома с любой другой площадью зависит сразу от нескольких факторов: конструктивных особенностей здания, проведенных мероприятий по утеплению, климатическими условиями, моделью котла, наличием контура ГВС и т.д. Поэтому говорить о точных значениях не приходится.

Хорошо, получается, что топливные гранулы являются одним из самых экономичных вариантов для самостоятельного отопления. А можно ли сделать еще дешевле? Так сказать, сэкономить, самостоятельно занявшись их производством у себя во дворе. Можно! Но прежде хорошо бы подумать, стоит ли овчинка выделки.

Особенности топлива

Для создания пеллет используется различная биомасса, обладающая энергетической ценностью. Наиболее популярными считаются древесные пеллеты, которые можно сделать своими руками, применяя опилки, кору и другие отходы деревообрабатывающей промышленности. Растительные гранулы удастся сделать в домашних условиях, используя солому, шелуху и другие культуры. Менее популярными признаны пеллеты из куриного помета или торфа.

Если заменить традиционное топливо подобными гранулами, можно значительно уменьшить парниковый эффект. Это объясняется тем, что в процессе сгорания происходит выработка углекислого газа. Он возникает и при использовании деревянных элементов, но его количество минимально.

Стоит отметить, что при использовании древесных пеллет в домашних условиях уменьшается выделение диоксида серы, которая способна привести к кислотным дождям. Соответственно, вероятность их возникновения существенно снижается.

Существуют 2 группы гранул: промышленное топливо и материал, предназначенный для частных домов. Вторая разновидность создается из древесины с минимальным содержанием коры и незначительным процентом зольности. Промышленные пеллеты считаются менее качественными.

Отдельно стоит упомянуть низкосортные пеллеты, которые создаются из отходов сельхозпроизводства. Уровень их зольности нередко достигает 4–5%. Такое топливо считается недостаточно энергоемким, однако благодаря доступной цене подобные гранулы часто используются в крупных котельных.

Важно отметить, что для сжигания подойдут лишь специализированные котлы, где происходит постоянная подача кислорода. Благодаря такому оборудованию загрузка биотоплива выполняется нечасто

Более того, эта процедура займет буквально 10–15 минут.

Производство гранул из опилок. Оборудование для производства пеллет из опилок

Производство топливных гранул из опилок – выгодный способ переработки отходов. На деревообрабатывающих предприятиях каждый день образуются тонны опила и стружки, которые могут стать источником дохода. В этой статье мы перечислим оборудование для изготовления пеллет из опилок и укажем примерную цену готовой производственной линии.

Технология производства пеллет из опилок

Для того, чтобы мелкие древесные частицы успешно спрессовались в гранулу, необходимо соблюсти несколько условий:

Опил нужно качественно измельчать – до однородной фракции длиной до 3 мм.

Сырье должно иметь степень влажности от 12 до 14% . Опилки с содержанием влаги более 15% мало пригодны для получения гранулы. Для удаления лишней влаги сырье сушат в барабанной установке.

Прессование должно проходить при высокой температуре и давлении. Это необходимо для выделения лигинина – естественного связывающего вещества, которое содержится в древесине. Наилучшие условия создает промышленный гранулятор.

После выхода из прессовочной камеры раскаленные гранулы требуют принудительного охлаждения.

Топливные гранулы высокого качества имеют лоснящуюся гладкую поверхность с минимумом трещин, их трудно раскрошить или сломать. Такие пеллеты лучше переносят транспортировку до конечного потребителя.

Гранулирование опилок и стружки имеет ряд преимуществ:

Это материал с мелкой фракцией, поэтому в технологической линии не требуется рубительная машина для измельчения крупных кусков древесины. Это экономит средства заводчику.

Стружка и опил, получаемые при производстве погонажных изделий, клееного бруса и других изделий, проходящих через сушильные камеры, имеют уровень влажности 12-14 %, поэтому на линии не требуется дорогостоящий сушильный комплекс .

Обычно такой материал содержит меньше чужеродных примесей (песок, земля, кора), поэтому готовые гранулы отличаются низкой зольностью, а значит, они выше качеством.

Измельчение

Начальный этап производства – дробление сырья. Для этого используется дробилка роторная пневматическая или молотковая дробилка для древесины. Роторная дробилка (ДРП) отличается удобной пневматической системой забора и выгрузки материала, для ее работы не требуется подключать конвейеры для сыпучих материалов .

Молотковая дробилка опережает роторную по производительности, поскольку ее мощность расходуется только на измельчение, тогда как ДРП расходует часть мощности на работу пневмосистемы.

Дробилка ДРП измельчает опилки ножами-билами, закрепленными на роторе. В камере установлено сито с отверстиями, через которые проходят частицы нужного размера. Они подаются через пневмошланг напрямую в циклон и затем в бункер-ворошитель.

Дробилка ДРП 18,5 – 141 000 руб

Аспирация

Циклон необходим для того, чтобы воздух в помещении не наполнялся древесной пылью. Эти микрочастицы образуются во время измельчения. Циклон БЦР отделяет древесную муку от потока воздуха. Устройство устанавливается над бункером на стальной раме.

Циклон БЦР -675 – 29 000 руб

Рама циклона – 12 000 руб

Оперативное накопление

После очистки воздуха поток сырья попадает в бункер-ворошитель. Это цилиндрическая камера с перемешивающим механизмом на дне, его работа препятствует слеживанию массы. Бункер равномерно подает измельченные опилки в приемный бункер гранулятора.

Советы профессионалов

Изготовление редуктора

Чтобы сделать гранулятор, можно применять самодельный редуктор. Один из распространенных вариантов изготовления: задний мост от тяжелых мотоциклов Урал или Днепр.

Придаточное соотношение данного элемента равно 4,62, он компактный, поэтому его возможно разместить вертикально.

Присоединить двигатель к редуктору можно с помощью кардана или упругой муфты с тех же мотоциклов.

Ведущая шестерня имеет шлицевой хвостовик, на который можно насадить карданчик или упругую муфту.

Рекомендации по изготовлению матрицы

Очень важно подбирать матричный диск с учетом возможной производительности. Например, при изготовлении 300 килограммов корма в домашних условиях за 60 минут необходимо применять матрицу с диаметром 50 сантиметров! А мощность электрического двигателя должна составлять 25кВт. Например, при изготовлении 300 килограммов корма в домашних условиях за 60 минут необходимо применять матрицу с диаметром 50 сантиметров! А мощность электрического двигателя должна составлять 25кВт

Например, при изготовлении 300 килограммов корма в домашних условиях за 60 минут необходимо применять матрицу с диаметром 50 сантиметров! А мощность электрического двигателя должна составлять 25кВт.

Оптимальным считается диаметр в 25-30 сантиметров.

Источник

Чертежи гранулятора своими руками

Здравствуйте уважаемые читатели и подписчики блога, на связи с вами Андрей Ноак! Сегодня мы с вами рассмотрим чертежи гранулятора своими руками.

Все больше людей понимает, что гранулированные травяные смеси гораздо полезней для животных, а гранулированная древесина дает тепла больше в несколько раз чем обычные дрова.

Покупка же гранулятора не всегда возможна и тогда у народных умельцев появляется возможность потренировать свои извилины и сделать домашний шедевр, от которого душа будет радоваться очень долго.

Если же вы после прочтенного решите что вам выгоднее купить пресс, то обращайтесь ко мне в «ПОДДЕРЖКУ». Сегодня есть линии или отдельно пресса как для домашнего использования, так и для небольшого своего производства.

Если вы обратитесь ко мне, я вам подскажу какой пресс лучше вам выбрать, мы с вами подберем производительность и даже вы сможете БЕСПЛАТНО посетить настоящий завод по пеллетам. Более подробно про мои услуги можно узнать в разделе «УСЛУГИ». Также у меня есть интересная не дорогая книжечка, о которой можно узнать в разделе «МОИ КНИГИ».
