Печь с водяным контуром для отопления дома

Как соорудить дома водяную печь?

• Есть три способа провести печное отопление с водяным контуром своими руками:
• купить стальную печь у производителя, услуги которого включают установку системы;
• нанять мастера – специалист подберет материал, сделает устройство, выложит печь и установит котел;
• сделать самостоятельно.

Как сделать такую печь самостоятельно

Принцип устройства котла для водяного отопления

Можно сделать такую систему самому? Вполне, достаточно лишь опыта в сварочных работах и в кладке кирпича при сооружении печи. Сначала нужно приготовить котел (регистр, змеевик, теплообменник).

Такое устройство можно купить или изготовить самостоятельно, используя листовое железо и трубы. Так как полный процесс работы по изготовлению и устройству водяного контура невозможно уложить в короткий обзор, ниже представлены основные рекомендации.

Варианты изготовления и рекомендации

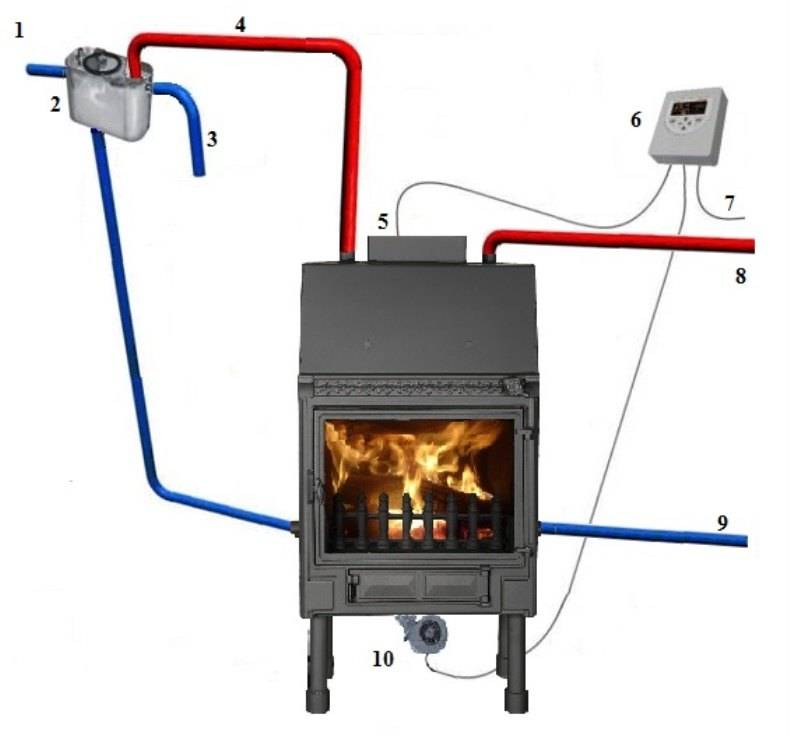

Водяное отопление от печи на дровах – схема

Для котла используют лист металла толщиной не менее 5 мм, и делают его конструкцию такой, чтобы был максимальный нагрев воды, для дальнейшей циркуляции. Сваренный из листовой стали котел прост в изготовлении и эксплуатации – его легко очистить.

Но такой теплообменник обладает меньшей площадью нагрева, в отличие от трубного регистра. Трубный регистр трудно сделать дома самостоятельно – нужен точный расчет и подходящие условия для работы, обычно такие котлы изготавливают по заказу специалисты, которые сами устанавливают систему на месте.

Самый простой способ твердотопливного теплообменника – это обычная буржуйка с встроенной водяной системой. Здесь можно взять толстую трубу за основу, тогда сварочных работ будет значительно меньше.

Внимание! Все сварочные швы нужно делать сдвоенными, так как в топке температура не ниже 1000 градусов. Если проваривать обычные швы, то есть вероятность, что это место быстро прогорит.

Чертежи регистра выполните в соответствии с размерами печи дома

Планировка комнат дома и расположение мебели тоже нужно учитывать

Здесь надо обратить внимание, что выбирать схему лучше с листовыми котлами – на них нет трубных изгибов, соединенных в один неразрывный контур. Такую конструкцию сооружать не так хлопотно

Она удобна еще и тем, что после установки можно без проблем использовать варочную плиту, чего нельзя сказать о некоторых трубных котлах

Чертежи регистра выполните в соответствии с размерами печи дома. Планировка комнат дома и расположение мебели тоже нужно учитывать

Здесь надо обратить внимание, что выбирать схему лучше с листовыми котлами – на них нет трубных изгибов, соединенных в один неразрывный контур. Такую конструкцию сооружать не так хлопотно. Она удобна еще и тем, что после установки можно без проблем использовать варочную плиту, чего нельзя сказать о некоторых трубных котлах

Она удобна еще и тем, что после установки можно без проблем использовать варочную плиту, чего нельзя сказать о некоторых трубных котлах.

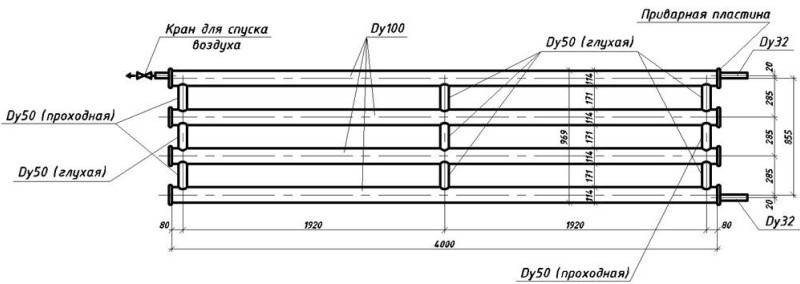

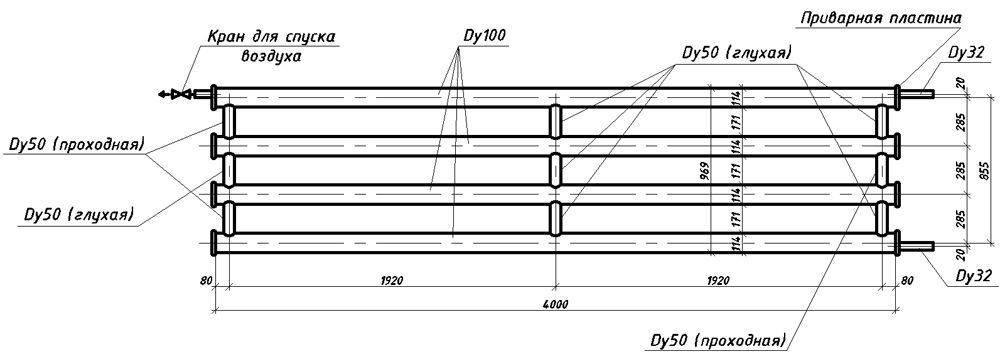

Регистр из гладких труб – чертеж

Когда теплоноситель двигается самотеком, то нужно расширительный бак поднимать выше, а трубы использовать больших диаметров. Если трубы будут недостаточного размера, то без насоса не обойтись, так как не будет хорошей циркуляции.

У котлов оборудованных насосами есть свои плюсы и минусы: можно сэкономить, поставив трубы меньшего диаметра и не поднимать систему так высоко, но есть один существенный минус — когда отключат электричество или сгорит циркуляционный насос, то нагретый котел может просто взорваться.

Сборку конструкции лучше производить дома, на месте, так как устройство, как и отдельные детали, имеет очень большой вес и габариты.

Установка системы

Теплообменник из чугунной батареи

• Перед установкой заливают прочный фундамент, сверху на который лучше уложить слой кирпича.
• Укладывать колосник можно на разных этапах: до котла, если сдвоенная конструкция, нижняя часть которой может быть наравне или выше верхней части колосниковой решетки, когда печь низкая, а система ставится чуть выше, тогда колосник, дверцы, уголок на плиту обычно ставят после монтажа котла.
• Устанавливается корпус – обычно он состоит из двух емкостей, соединенных между собой трубами.
• К котлу приваривается вся теплообменная система: выводящая труба идет к расширителю, идет по кругу, через радиаторы и с другой стороны снизу приваривается обратная труба к котлу.

Печное отопление с водяным контуром позволяет, во-первых, намного рациональнее расходовать дрова, во-вторых, равномерно распределять теплый воздух по всему отапливаемому помещению.

Задумав самостоятельно сделать отопительную систему дома с водяным контуром на дровах, продумайте все этапы работы, и если есть сомнения в успешном итоге, то лучше обратитесь к специалистам.

Разновидности систем

Существуют два варианта, как сделать отопление в доме от печи. В первом случае это будет система с естественным типом циркуляции теплоносителя, а во втором – принудительной циркуляцией.

Паровое отопление от печки с естественной циркуляцией не требует подключения к электричеству, поскольку вода по отопительному контуру циркулирует за счет законов физики. Однако в данном случае отопительный трубопровод должен быть большого диаметра, что приводит к увеличению объема и инерционности системы. Такая печь будет довольно долго греться при растопке. В тоже время, когда дрова полностью прогорят, теплоноситель в контуре будет дольше оставаться теплым.

Среди недостатков естественной циркуляции в паровом отоплении от печи в частном доме стоит назвать еще и тот факт, что подающие трубы нужно размещать либо под потолком, либо на уровне батарей. Если дом двухэтажный, верх от печи выходит труба, по которой теплоноситель расходится по радиаторам второго этажа, и лишь затем опускается на первый этаж и обогревает помещения на нем.

Выполненное своими руками печное отопление с естественным типом циркуляции не отличается высоким КПД, поскольку вода в контуре движется медленно и не поставляет достаточно тепла в помещения.

Во втором случае кирпичная печь с водяным отоплением оборудуется циркуляционным насосом, который обеспечивает постоянное движение теплоносителя внутри контура с определенной скоростью. За счет изменения параметров скорости можно регулировать степень прогрева помещений. Таким образом, данная разновидность системы является более эффективной. Однако для ее работы необходимо наличие электроэнергии. Если произойдет сбой в электропитании, насос отключится, а теплоноситель внутри работающей печи закипит. Чтобы избежать подобных неприятностей, в случае резких перебоев в электричестве циркуляционный насос стоит подключить к источнику бесперебойного питания с аккумулятором. При регулярном отключении электропитания понадобится еще и генератор энергии, а это достаточно дорого.

Предотвращение перемерзания системы отопления

Использование воды в качестве теплоносителя имеет один минус – в случае перемерзания системы отопления повредится трубопровод и приборы. Особенно сложно восстановить в этом случае теплообменник, интегрированный в печь.

Это проблема актуальна для домов, которые в зимний период могут не отапливаться длительное время. Один из способов предотвратить повреждение системы – использовать вместо воды антифриз, предназначенный для отопительных систем.

Для жилых помещений в качестве антифриза используют жидкости на основе пропиленгликоля, как нетоксичного вещества в отличие от этиленгликоля.

Однако у идеи использования антифриза существуют свои минусы:

• антифриз на основе пропиленгликоля дорого стоит (от 80 р/литр);
• удельная теплоемкость антифриза меньше чем у воды (ориентировочно на 15%), поэтому необходима большая мощность печи и большая площадь поверхности устройств обогрева помещений;
• у антифриза более высокая динамическая вязкость, чем у воды, поэтому необходим более мощный циркуляционный насос, а естественная циркуляция невозможна;
• при нагревании антифриз расширяется до 40%, поэтому необходимо использовать большой расширительный бак закрытого типа;
• пропиленгликоль очень текуч, поэтому проникает через соединения в системе отопления, через которые не проникает вода;
• пропиленгликоль несовместим с оцинкованными трубами, потому что при контакте присадки антифриза утрачивают свойства;
• при закипании антифриза (что вероятно при использовании печей) происходит необратимая химическая реакция, в результате чего всю систему придется сливать и заливать антифриз заново.

Для антифриза систему отопления необходимо рассчитывать заранее – использование его в проектах, реализованных для воды довольно проблематично.

Причем проект с применением антифриза будет значительно более дорогой, чем система водяного отопления. Поэтому использование антифриза пока не получило широкого распространения в частных домах при печном отоплении, а для предотвращения перемерзания используют другие методы.

При выборе жидкости для системы отопления необходимо иметь в виду не только физико-химические характеристики, но и ее опасность для окружающих

Слив воды из контура и рубашки или регистра печи является наиболее частым решением проблемы при длительном отсутствии хозяев дома. Помимо дополнительной работы к минусам этого метода нужно отнести доступ воздуха к металлическим элементам системы с внутренней стороны и, как следствие, распространение коррозии.

Также в качестве решения проблемы на короткий промежуток времени, применяют интеграцию в отопительный контур электрического котла небольшой мощности. Его работа на минимальном уровне потребления энергии в состоянии временно поддержать положительную температуру воды.

Подсоединенный к системе отопления электрокотел малой мощности способен поддержать положительную температуру воды на случай длительного отсутствия хозяев

Классификация водяных отопительных систем по принципу работы

По принципу работы отопление имеет естественную и принудительную циркуляцию теплоносителя.

С естественной циркуляцией

Используют для обогрева небольшого дома. Теплоноситель перемещается по трубам благодаря естественной конвекции.

Фото 1. Схема водяной отопительной системы с естественной циркуляцией. Трубы необходимо устанавливать под небольшим уклоном.

По законам физики тёплая жидкость поднимается вверх. Вода, нагреваясь в котле, поднимается, после чего спускается по трубам к последнему радиатору в системе. Остывая, вода поступает в трубу обратки и возвращается в котёл.

Использование систем, работающих с помощью естественной циркуляции, требует создание уклона — это упрощает перемещение теплоносителя. Длина горизонтальной трубы не может превышать 30 метров — расстояние от крайнего в системе радиатора до котла.

Такие системы привлекают своей дешевизной, не требуется покупать дополнительное оборудование, практически не издают шума, когда работают. Минус в том, что трубы нужны большого диаметра и укладываться максимально ровно (в них почти нет давления теплоносителя). Невозможно обогреть большое здание.

Схема с принудительной циркуляцией

Схема с использованием насоса сложнее. Здесь, кроме батарей отопления, устанавливают циркуляционный насос, перемещающий теплоноситель по отопительной системе. В ней давление выше, поэтому:

• Можно укладывать трубы с изгибами.
• Проще обогреть большие здания (даже в несколько этажей).
• Подойдут трубы малого диаметра.

Фото 2. Схема системы отопления с принудительной циркуляцией. Для перемещения теплоносителя по трубам используется насос.

Нередко эти системы делаются замкнутыми, что избавляет от попадания воздуха в отопительные приборы и теплоноситель — наличие кислорода приводит к коррозии металла. В такой системе необходимы закрытые расширительные бачки, которые дополняют предохранительными клапанами и устройствами для сброса воздуха. Они обогреют дом любого размера и более надёжны в работе.

Способы монтажа

Для маленького дома, состоящего из 2—3 комнат, используют однотрубную систему. Теплоноситель перемещается последовательно по всем батареям, доходит до последней точки и возвращается по обратной трубе назад в котёл. Батареи подключаются снизу. Минус в том, что дальние комнаты прогреваются хуже, так как в них поступает уже слегка остывший теплоноситель.

Более совершенны двухтрубные системы — к дальнему радиатору укладывается труба, и от неё делают отводы к остальным радиаторам. Теплоноситель на выходе из радиаторов поступает в обратную трубу и перемещается в котёл. Эта схема равномерно прогревает все помещения и позволяет отключить ненужные радиаторы, но основной минус — сложность монтажа.

Коллекторное отопление

Основной минус одно- и двухтрубной системы — быстрое охлаждение теплоносителя, у коллекторной системы подключения этого недостатка нет.

Фото 3. Система водяного коллекторного отопления. Используется специальный распределительный узел.

Главным элементом и основой коллекторного отопления является особый распределительный узел, называемый в народе гребёнка. Специальная сантехническая арматура, необходимая для распределения теплоносителя по отдельным магистралям и независимым кольцам, циркуляционный насос, приборы, обеспечивающие безопасность и расширительный бак.

Коллекторный узел для двухтрубной системы отопления состоит из 2 частей:

• Входной — его подключают к нагревательному устройству, где он принимает и распределяет по контурам горячий теплоноситель.
• Выходной — подключают к обратным трубам контуров, необходим для сбора охлаждённого теплоносителя и подачи его в котёл.

Основное отличие коллекторной системы — любая батарея в доме подключена независимо, что позволяет регулировать температуру каждой или отключить её. Иногда используют смешанную разводку: к коллектору подключают независимо несколько контуров, но внутри контура батареи подключены последовательно.

Теплоноситель доставляет до батарей тепло с минимальными потерями, КПД этой системы увеличивается, что позволяет использовать котёл меньшей мощности и тратить меньше топлива.

Но и коллекторная система обогрева не лишена недостатков, к ним относится:

• Расход трубы. Потребуется потратить в 2—3 раза больше трубы, чем при последовательном подключении батарей.
• Необходимость установки циркуляционных насосов. Требует повышенного давления в системе.
• Энергозависимость. Не стоит использовать там, где возможны перебои электроснабжения.

Печь — кирпичная или металлическая

Печь из кирпича дольше нагревается, но и дольше отдает тепло пространству вокруг себя. Аналог из стали наоборот быстро греется и также быстро после прогорания топлива остывает. Частично эта проблема решается за счет наличия в водяном контуре больших объемов теплоносителя.

Однако чем больше воды приходится хранить в системе, тем дороже она выходит по материалам.

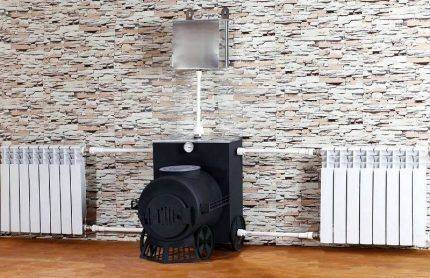

Металлическую буржуйку с водяным змеевиком для отопительного контура в частных домах разрешается ставить прямо на деревянный пол без обустройства специального фундамента

Печь из стали под водяное отопление мощностью 5–15 кВт – без топлива и воды это конструкция весом 100–300 кг. Такую буржуйку без опаски можно поставить на усиленные лаги. Печные фундаменты требуется заливать, когда печка весит более 700–800 кг. Вот если она кирпичная, то без бетонных работ тогда точно не обойтись.

В сравнении с металлической, печь из кирпича весит больше, стоит дороже и сложнее в монтаже. Однако у нее выше КПД и меньше риски заморозки контура с порывом труб из-за образования внутри льда. Если все решено делать капитально для себя и постоянного проживания, то выбор рекомендуется останавливать на кирпичном варианте.

Устройство водяного отопления

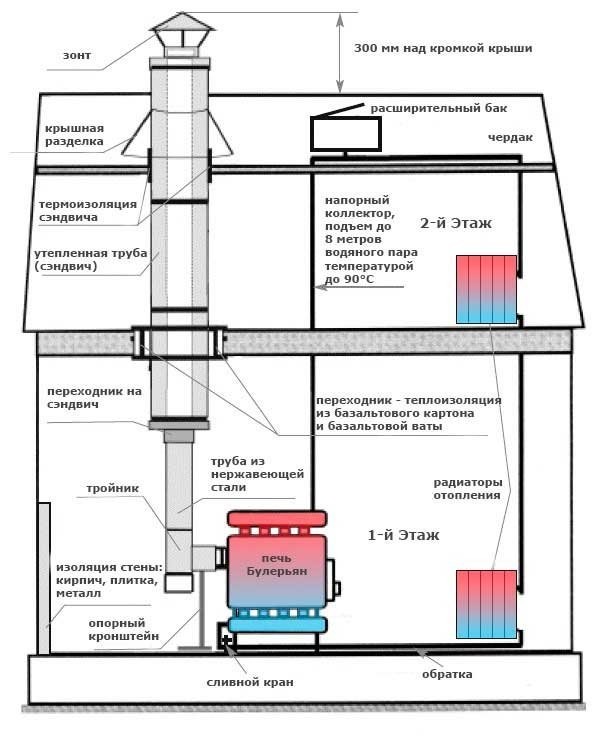

Расширительный бачок закрытого типа в системе печного отопления с водяным контуром

Выбор печи и сооружение всей системы осуществляется еще на этапе планирования и возведения самого дома. Для большинства моделей требуется сооружение дополнительного фундамента. Отопление на основе печи с водяным контуром состоит из таких компонентов:

• печной конструкции;
• теплообменника (он располагается внутри топки или вокруг нее, а также в форме змеевика вокруг дымохода);
• контура с теплоносителем, радиаторов;
• расширительного бака, который лучше располагать на чердаке.

В отдельных случаях контур отопления оснащается циркуляционным насосом. Установка аккумулятора тепла позволит увеличить КПД печки.

Выбор труб

В печи трудно контролировать температуру воды, поэтому трубы выбирают металлические

Использование печи с водяным контуром для отопления дома предусматривает применение радиаторов и труб. Подходят не только чугунные или стальные элементы, но и металлопластиковые, полипропиленовые. Однако тут есть некоторые особенности. Так как для отопления используются дрова и присутствует открытое пламя, жидкость в змеевике может закипеть. В таких условиях металлопластиковые трубы не выдерживают длительное время. Лучше применять изделия из нержавеющей стали.

Еще одной причиной выбора металлических труб является то, что патрубки, которые выходят из печи, сильно разогреваются. В таких условиях пластиковые изделия расплавляются. Трубы, которые подсоединяются непосредственно к патрубкам, должны иметь диаметром 3 см. Для остальных элементов этот показатель составляет 2 см.

Выбор печки

Универсальная печь с варочной поверхностью и отопительным контуром

Выбрать отопительный прибор можно с учетом технических параметров и назначения устройства. По второму признаку устройства бывают:

• Для отопления. Вырабатываемая тепловая энергия идет только на обогрев помещений. В печи такого типа устанавливается бак-теплообменник.
• Для приготовления пищи и обогрева жилья. Конструкция аппарата предусматривает дополнительный отсек. Над топочной камерой расположена духовая. Теплообменник может располагаться по бокам топки. На небольших печках может присутствовать только конфорка.

Из технических характеристик учитывается площадь дома, используемое топливо и материал изготовления. Первый параметр предусматривает, что на каждые 10 кв.м. площади сооружения требуется 1-1,2 кВт энергии. При этом высота потолка 2,5-2,7 м.

В виде топлива применяется уголь, торф, пеллеты, дрова. Все они имеют различные характеристики: при сгорании одного и того же объема выделяется разное количество тепла. Также учитывается стоимость топлива и его доступность.

Для изготовления печи используются следующие материалы:

• Кирпич. Такой вариант имеет большой вес и габариты, поэтому требует дополнительного фундамента при обустройстве. Данная конструкция отдает тепло равномерно и долго. Для кладки печи-камина нужен специалист. Однако кирпичная кладка идеально вписывается в любой интерьер, создает особую атмосферу и уют.
• Чугун. Для этого материала характерен быстрый нагрев, но он тяжелый и более хрупкий, чем другие. Тут не требуется сооружение отдельного фундамента.
• Сталь. Представленный вариант пользуется популярностью, так как он легкий, долговечный. Теплоноситель в нем нагревается быстрее.

Теплообменник для топки

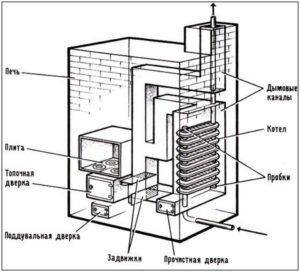

Теплообменник самодельный для кирпичной печи

Теплообменник – основной элемент печи, поэтому к выбору нужно подходить ответственно. Он может монтироваться в топку, но всегда существует риск утечки теплоносителя. Безопасным вариантом является монтаж теплообменника в колпак дымохода. Данный элемент имеет разную форму и материал изготовления:

• Из листовой стали. Его можно устанавливать прямо в топку. Толщина материала – 3-4 мм. К нему подводится 2 трубы. Верхняя должна подключаться в самой верхней точке обменника. Внутренний зазор этого элемента не должен быть меньше 3 см. В этом случае можно избежать закипания теплоносителя.
• Из труб. Элементы могут быть круглыми или прямоугольными. Трубу тоже разрешается устанавливать в топке. Все зависит от конструкции печи. Главным требованием является установка теплообменника так, чтобы он не загораживал дверцу, а закладка дров была свободной.
• Плоский регистр. Такой вариант чаще устанавливается в дымоходном канале. Теплообменник может прослужить долго, так как он не эксплуатируется в агрессивных условиях. Имеет большие размеры.

Правильный выбор теплообменника обеспечит максимальную производительность печки.

Конструкция устройства

Решив обустроить недорогую печь на воде своими руками, многие сталкиваются с проблемой, где взять чертежи устройства этого проекта. В наш век технологий получение такой информации — детская игра. Кроме того, поняв принцип работы такой печи, многие пытаются создать свой вариант, и иногда такие попытки приводят к появлению очень эффективных конструкций.

Детали могут отличаться, но основные компоненты такого устройства одинаковы.

Если постараться, то такую ​​печь легко сделать у себя на даче

Вот список этих частей:

1. Парогенератор. Устройство, обеспечивающее поток воды и превращающее ее в пар. Принцип действия хорошо известен тем, кто знаком с домашним пивоварением.
2. Перегреватель. Это устройство используется для перегрева пара выше 500 ° C.
3. Вспомогательные узлы. Они могут быть разными в зависимости от конструкции, но соединительные трубы и патрубки — непременные элементы любого такого устройства.
4. Расширительный бак или другая емкость для хранения воды.
5. Выпечка. Форма и материалы, из которых изготовлены такие печи, настолько разнообразны, что перечислять их нет смысла. В принципе, любую печь, работающую на дровах, торфе или угле, можно превратить в парную.

Барбекю комплекс из кирпича с прямым сводом

Поскольку сложные своды – это самая проблемная часть кладки любой печи, предлагаем для начала чертеж и порядовку более простой конструкции для беседки или дачи.

Обратите внимание: по сравнению с предыдущими, 12 и 13 ряды расширены. Это своего рода декоративный «пояс» печи, опора для расширения и свода

Для облицовки зоны горения необходим пиленый вдоль или тонкий (плинфовый) огнеупорный кирпич, например, ШБ-6

Для облицовки зоны горения необходим пиленый вдоль или тонкий (плинфовый) огнеупорный кирпич, например, ШБ-6.

С 22-го ряда начинается перекрытие топочной камеры и постепенное сужение свода.

С 26-го ряда топка переходит в трубу, до нужной высоты чередуются ряды 30 и 31.

Важно: если печь барбекю своими руками выкладывается в беседке, пристройке или любом другом сооружении с крышей, необходимо поднять верхнюю плоскость трубы как минимум на 0,5 м выше уровня конька или плоскости навеса!

Еще один важный момент: для выкладки полок и перекрытий в кладку стен вмуровывают металлические полосы или стержни и на них укладывают кирпичи перекрытия.

Предлагаем также другие проекты для зоны барбекю на даче, своими руками реализовать их не сложнее, чем предложенную выше схему.

На фото таже прямой свод, решетка устроена над закрытой топкой. Дверки для топки и прочистки монтируются в переднюю стенку печи, как показано на порядовке ниже. Дополнительно на этой схеме имеется чугунная плита (варочная поверхность).

Еще один вариант, на примере обычной русской печи, показан в видео.

Очень интересно смотрится барбекю-гриль для дачи, где своими руками выложен арочный свод.

Достаточно подробно технология выкладки такого свода изложена в видео.

Иногда во дворе недостаточно места для устройства крупного комплекса прямой конфигурации. Тогда может оказаться удобнее использовать угловую схему.

Недостатки печного отопления с водяным контуром

Теплообменник встраивается в топливник и существенно уменьшает размеры. Если печь строится с нуля, эту особенность легко учесть при проектировании и сделать топку большего размера. Если же происходит реконструкция, придется чаще подкладывать топливо.

Печи пожароопасны

При правильной эксплуатации инциденты исключены, но важно оставаться бдительными – открытый огонь не прощает ошибок и использует любую возможность вырваться наружу

Важно убедиться в правильном функционировании печи и научиться проводить регулярные проверки, иначе рискуете стать жертвой угарного газа, выделяемого при горении. Опять же, если все сделано по инструкции, такая вероятность исключена, но бдительность важна!

Технология сооружения печи с водяным контуром

В первую очередь стоит заметить, что эта работа – не из простых, и очень желательно наличие у новоявленного мастера хотя бы начальных навыков кладки печей или других кирпичных конструкций.

Итак, вы готовы сложить свою собственную печь. Что для этого надо? Первым делом нужно приготовить необходимые элементы. Теплообменник – сердце всей системы – можно купить у производителя или сделать самостоятельно из подручных материалов – листов металла или труб. Схема, по которой нужно действовать, может быть найдена в интернете или составлена самостоятельно, если вы обладаете хорошей фантазией и конструкторской жилкой. В таком случае приспособление будет идеально подходить под условия эксплуатации, а также будут детально учтены особенности варочной поверхность или печи, в которой будет производиться установка теплообменника.

Сооружение отопительно-варочной печи с водяным контуром своими руками

Сделать печное отопление в частном доме можно самостоятельно, главное внимательно ознакомиться с рекомендациями и внимательно и последовательно осуществлять все виды работ. В-первую очередь следует выбрать подходящий вариант, печь может быть с варочной поверхностью, камином, лежанкой и сушилкой. Всё зависит от размеров помещения и функционала.

Расходные материалы

Для изготовления конструкции, без учета дымохода и фундамента, потребуется:

1. Кирпич красный полнотелый – 710 шт.
2. Кирпич шамотный огнеупорный – 71 шт.
3. Топочная дверца 210х250 – 1 шт.
4. Поддувальная дверца 140х250 – 1 шт.
5. Дверца зольника 140х140 – 7 шт.
6. Колосниковая решетка 250х300 – 2 шт.
7. Чугунная варочная поверхность 710х410 – 1 шт.
8. Теплообменник стальной 750х500х350 – 1 шт.
9. Задвижка печная 130х250 – 1 шт.
10. Задвижка для варочной камеры 130х130 – 1 шт.
11. Полоса стальная 50х5х400 – 1 шт, 50х5х980 – 3 шт.
12. Стальной уголок 50х50х980 стенка 5 – 2 шт.
13. Предтопочный лист 500х1000.

Схема и размеры будущей печи

Характеристики отопительной-варочной конструкции с регистром:

• Габариты печи длина/ширина/ высота 1020х1160х2380мм
• Размер теплообменника 750х500х350 мм, материал – листовая сталь, стенка 5 мм внутри очага, внешняя – 3 мм.
• Мощность регистра – 5,5 кВт при закладке дров 2 раза в сутки, что хватает для обогрева 60 м2, мощность может быть увеличена при активной эксплуатации до 18 кВт при использовании принудительной циркуляции обогреваемая площадь достигает 200 м2.

Описание кладки печи с водяным контуром

Работы необходимо начинать с изготовления фундамента, затем подготовить необходимые материалы, как для сооружения печи, так и для системы водного контура.

Важно! Теплообменник необходимо опрессовать до монтажа. В соответствии с порядовкой отопительной печи с водяным контуром осуществляется кладка и монтаж приборов

В соответствии с порядовкой отопительной печи с водяным контуром осуществляется кладка и монтаж приборов.

Схема кладки печи с водяным котлом отопления:

Дымоход изготавливается индивидуально, в зависимости от этажности и типа перекрытия. На готовую печь сооружается дымоход, подключается система водяного контура.

В зависимости от планировки дома, печь желательно установить у смежных стен, чтобы обогрев за счет сомой конструкции был более эффективен. Наибольший эффект дает применение теплоаккумулятора – емкость в которую поступает горячая вода, в дальнейшем, кроме системы отопления воду можно расходовать на бытовые нужды.
