Печь из чугунной ванны своими руками

Другие способы использования

Старая ванна может хорошо послужить владельцу загородного дома или дачи, стоит только проявить немного фантазии. Зачастую отслуживший свое сантехнический девайс используется следующими способами:

Бассейн для детей. Привычный надувной бассейн — не самая практичная вещь; его вполне можно заменить ванной, не забыв устроить дренаж в месте слива, впоследствии такой бассейн легко трансформируется в искусственный водоем.
Элемент дизайна. Если вы совместите цветник и стол, то такой предмет можно смело размещать на террасе и любоваться пышным цветением в любую погоду.

Стол для творческой личности Источник pinterest.ca Для любителей готовить. Обтекаемая форма идеально подходит для создания мангала или печки; также вы можете обзавестись мини-погребом или тайником.

Когда ванна не портит вид Источник pinterest.com

Емкость для компоста. Ванну снабжают надежной, плотно прилегающей крышкой, чтобы не дать распространиться неприятному запаху.

Альтернатива компостной яме Источник gjcleverley.com

Поэтапное создание печи из ванны

Не имея строительного опыта, стоит проконсультироваться обо всех тонкостях кладки и монтажа деталей со специалистом, а лучше выполнять работы под надзором мастера. Так изделие получится качественным и нормы пожарной безопасности будут соблюдены.

Что касается возведения фундамента, то его тип зависит от общего веса печи:

Для конструкции свыше 700 кг следует обустроить монолитное либо ленточное основание глубиной от 50 см. По периметру котлована сооружается опалубка и засыпается слоем щебня или битого кирпича. Утрамбовывается. Заливается бетоном.
Для печей небольших размеров вполне хватит кирпичного фундамента. Рекомендуется приобретать цемент марки не ниже М300. Кирпичи ставят ребром, скрепляют между собой раствором.

Теперь рассмотрим подробные инструкции по изготовлению каждой из печей с разным назначением.

Для бани

Чтобы создать в парилке необходимые условия, конструкция должна соответствовать следующим требованиям:

иметь высокую тепловую мощность;
регулировать конвекционные потоки;
производить достаточное количество пара.

Порядок строительства печи для сауны:

Интересная идея сделать банную печь из обеих половинок ванны. Вторая часть понадобится в качестве пристройки под нагрев воды или же из нее можно выложить русскую каменку.

Для приготовления блюд

На дачном участке не обойтись без барбекю или мангала. А возможность испечь вкусный хлеб, пожарить мясо на свежем воздухе заставляют хозяев обустраивать на территории небольшие уличные печи.

Приведем описание, как из ванны пошагово соорудить барбекю.

Последовательность работ такова:

Некоторые мастера оставляют барбекю в таком состоянии, но, чтобы ваша печь выглядела красиво, все же следует выполнить наружную отделку.

Существует несколько вариантов:

Побелка глиняной части.
Кладка целой керамической плитки или ее кусочков.
Отделка поверхности натуральным камнем, предварительно разрезанным на части толщиной в 10 мм.

Материалы крепятся к печи жаростойкими клеевыми составами.

Для отопления

На даче легко соорудить камин из половины ванны. Он может быть:

Встроенным в стену . Подойдет в том случае, если в доме выполняется кирпичная кладка стен. Существенно сэкономит свободное пространство.
Прислоненным (полуоткрытым) . Топливник находится на значительном расстоянии от стены. Этот камин не нуждается в отдельном фундаменте, его монтируют прямо в пол. Имеет хорошую тягу, встроенный зольник.

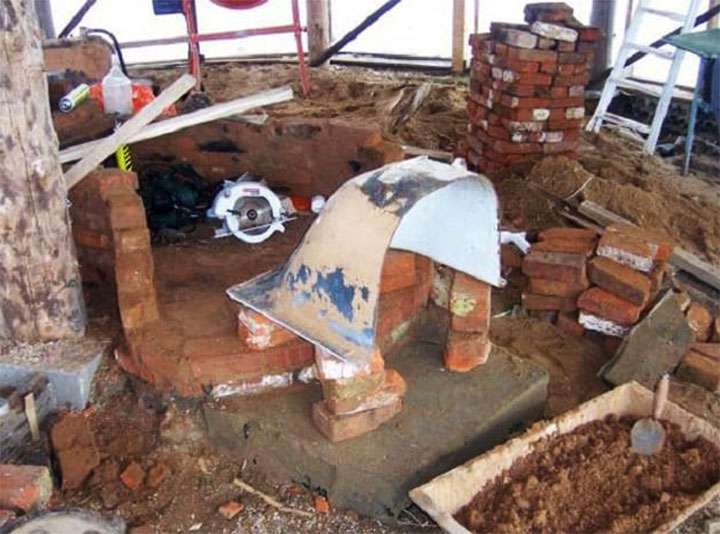

Плюс использования чугунной ванны для топочной части – камин получается в форме арки и исключает сложную кирпичную кладку. Отверстие под дымоходную трубу делается вверху ванны. Внешняя часть украшается каминным порталом.

При строительстве полуоткрытого камина следует учесть такие рекомендации:

Под основу заливается цементный раствор толщиной до 15 мм.
Сверху укладывается металлическая сетка.
Наносится слой гидроизоляции.
Настилается утеплитель типа асбокартона.
Сооружается постамент под топку. Подойдет кирпич, газобетон. Связующая смесь – цементный раствор или жаростойкий клей.
Конструкцию штукатурят. Можно отделать ее камнем, керамической плиткой.
Между облицовкой и топкой камина оставляют зазор для конвекционной системы отопления.
Дымоходная труба монтируется в проделанное отверстие, выводится сквозь перекрытия, крышу. Зачастую делается в форме рукава.
Изнутри топка, дымоход обшивается теплоизоляционным негорючим материалом.
Выполняется отделка нижней части камина.
Изделие закрывается сбоку и сверху каркасом из дюралевых уголков, соединенных саморезами.
Каркас обшивается гипсокартоном.
Проделываются отверстия в облицовке для вентиляции воздуха.

Для утилизации мусора

Необычное решение возвести из старой ванны печку для сжигания отходов.

Принцип ее строительства аналогичен уличному мангалу.

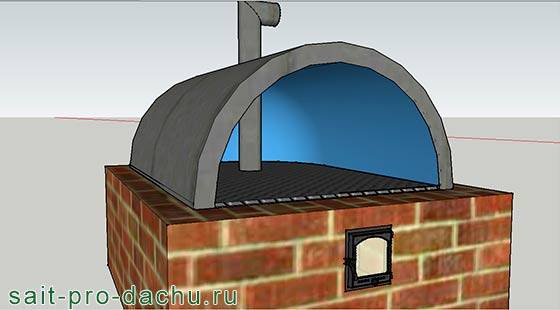

Схема размещения печи на кирпичном основании

Альтернатива – переделать старую каменку, удалив все детали кроме колосниковой решетки и корпуса. Часть чугуна приваривается к основанию изнутри для усиления конструкции.

В такую огненную мусорку можно загружать отходы прямо сверху. При сжигании печь стоит накрыть другой частью ванны, чтобы дым не рассеивался по всему участку.

Так что не стоит спешить избавляться от вещей, вышедших из строя или потерявших вид. В умелых руках даже старая ванна получит вторую жизнь, станет функциональной печью, которая прослужит много лет.

Водоснабжение

Печь № 1

Такой вариант печи способен прогреть баню в 7 кв. м до 80 градусов всего за пару часов. Для постройки печи понадобится металлолом: чугунная ванна, газовый баллон и металлический барабан от ленточного транспортёра диаметром 40 см. Барабан можно заменить газовым баллоном или трубой – это будет топочная камера. Последовательность работ следующая:

Выливается бетонный фундамент под будущую печь.
Отрезается торец ванны.
Делаем топочную камеру: по низу барабана сверлятся дыры. Сваривается короб, который прикроет дыры и послужит поддувалом.
Ставим дверцу на топливник. Можно использовать эту запчасть от старой печи.
На противоположном конце барабана приваривается вертикально газовый баллон.
Теперь получившуюся конструкцию укладывают в ванну.
Кирпичная кладка вокруг ванны
К баллону приваривают дымоходную трубу.
Обкладывают фундамент кирпичом на высоту ванны. Для связки используют глиняный раствор.
После высыхания кладки её облагораживают керамической плиткой. Плиточный клей подбирают термостойкий.
В ванну засыпают камни фракцией от 7 до 15 см. Гранит или розовый кварцит. Камни быстро набирают температуру и долго отдают тепло. Кварцит выделяет в воздух химические соединения, которые нормализуют давление и обмен веществ. В такую ванну вместится примерно 350 кг камней. Банные технологи утверждают что этого количества камней хватает на баню в 10 кв. м.

Совет. Если к баллону приварить ровную металлическую площадку, то получится плита для нагрева чайника.

Монтаж печи из чугунной ванны

Весит чугунная ванна в зависимости от размеров – 80-180 кг. Приличный вес, под который обязательно сооружается фундамент. Тем более, конструкция будет облицовываться кирпичом, что увеличит вес всего сооружения. Кстати, необходимо отметить, что печь из чугунной ванны может быть изготовлена не только, как сооружение, облицованное кирпичом, но и с облицовкой металлическим листом. Какой вариант выбрать, каждый решает сам, все зависит от сложности производимых работ и от цены тех или иных строительных материалов.

Итак, фундамент заливается в опалубку, которую можно соорудить из досок. Обязательно делается небольшой котлован глубиною 30-50 см. Если есть необходимость усилить фундамент, то в него укладывается армирующий каркас, изготовленный из металлической арматуры или сетки. Обязательное условие – выстоять фундамент должен в течение 28 дней.

Как сделать отверстия под крепеж

Пока он высыхает, можно произвести ряд подготовительных работ. Можно печку собрать отдельно от фундамента, после чего установить ее по месту монтажа. А можно провести все необходимые операции по сборке агрегата, и каждую часть устанавливать по отдельности в последовательности технологии сборки. Но в любом случае есть ряд процессов, которые необходимо провести в независимости от выбранной последовательности сборки.

Это сверление отверстий в половинках чугунной ванны под крепеж.
То же самое касается и металлического листа, который их будет разделять в горизонтальной плоскости.

Поэтому надо сначала определиться с местами крепления. Это борта чугунной ванны по всему периметру с расстоянием между отверстиями 20-30 см. Первое отверстие от края распила должно находиться на расстояние 5 см. Наносится точечная разметка с внешней стороны бортов, то есть, не там, где нанесен слой эмали. С этой же стороны производится и высверливание.

Таким образом, готовится нижняя половинка печи из старой чугунной ванны. Далее под ее размер вырезается площадка из стального листа, которая прикладывается к нижней части, и через отверстия маркером производится разметка на самом листе. По ней делаются отверстия перфоратором и сверлом. С верхней половинкой можно поступить двояко: или приложить ее к нижней части и сделать пометки отверстий, или нанести разметку в соответствии с размерами нижней половинки. В любом случае все отверстия – на половинках чугунной ванны и на металлическом листе – должны точно совпасть между собой.

Дымоход

Дополнительно в стальном листе необходимо сделать отверстие под дымоходную трубу. Точно такое же отверстие делается в верхней части чугунной ванны. Отверстия в двух элементах должны совпасть по вертикали, чтобы дымоход мог быть установлен вертикально.

Установка дымохода

Можно все это не делать. Есть вариант проще, потому что высверливать отверстие большого диаметра и в самом листе, и в ванне очень сложно. Это делается так:

Сверлятся небольшие отверстия диаметром 3-5 мм по всей окружности.
После чего их объединяют срезом болгаркой.
В конечном итоге придется кромки окружности подработать напильником.

И если в 5-миллиметровом листе сделать такое отверстие не проблема, то с толстой чугунной ванной придется повозиться. Поэтому предлагается более простой вариант – установить дымоход в сливной отверстие (слив-перелив), которое устроено в торцевой части ванны.

Подготовка материалов и инструментов

Чтобы создать такую чудо-печь из ванны, нужно подготовить:

угловую шлифовальную машину (болгарку);
2–3 круга по металлу толщиной не менее 1 мм, диаметром 12,5 см;
электродрель;
сверла по металлу диаметром 9, 11 мм;
круги для шлифования;
напильники;
молоток;
уровень;
строительный пистолет (для нанесения герметика);
отвес;
шпатель;
мастерок.

Материалы, которые вам понадобятся:

железный или стальной лист 5 мм;
огнеупорный красный кирпич;
колосниковая решетка;
герметик;
сетка-рабица;
глина;
песок;
металлический уголок;
болты с гайками, шайбами;
труба для дымохода диаметром 12 см.

Что касается транспортировки ванны на дачу, то самым сложным было донести её до прицепа. Чугун невероятно тяжёл и обладает магическим свойством: набирать массу с каждым сделанным шагом. Но кое-как с товарищами мы, всё-таки, уложили «бегемота» в подготовленное транспортное средство и я доставил его на место дальнейших работ.

Разрезать ванну лучше заранее ещё в квартире

Инструменты

Название	Назначение
Угловая шлифовальная машинка для работы с кругами диаметром 230 мм	Использование отрезных и шлифовальных кругов
Отрезные круги для работы с металлом	Резка чугуна
Шлифовальные круги	Шлифовка острых краёв срезов
Электрическая дрель	Сверление необходимых под болты отверстий
Кельма	Осуществление кладочных работ
Монтажный пистолет	Использование тюбика с герметиком
Ватерпас	Контроль горизонтали и вертикали создаваемой конструкции
Молоток	Многопрофильное

Работать придётся не только с металлом

Болгарка с достоинством перенесёт все нагрузки в битве с чугуном

Материалы

Название	Назначение
Металлический лист пятимиллиметровой толщины	Разделение камер
Кирпич	Создание надёжного основания для печи
Колосниковая решётка	Обустройство топочной камеры
Глина и песок	Замес кладочной смеси
Герметик жаростойкого типа	Герметизация стыков
Болты и гайки	Соединение элементов конструкции
Металлическая труба сечением 110-120 мм	Создание дымохода

Пример стальной трубы диаметром 110 мм подходящей для изготовления дымохода

Примеры защитной экипировки

Доделываем духовку

Поскольку работы с кирпичом закончились, принялся доделывать духовку. Чтобы последняя держала тепло, а не грела улицу было решено утеплить её базальтовой минеральной ватой. А что? Этот термоизолятор высоких температур не боится, камень как-никак.

Чтобы предотвратить вату от намокания, а себя от пыли, духовку пришлось ещё и накрыть металлическим кожухом из миллиметровой стали. Благо хоть можно было приварить его к торцам огнеотбойника. Ещё раз крутить в чугуне дырки очень не хотелось.

Следующий этап заслонка. Её я хотел изготовить в виде двух открывающихся в разные стороны дверок, но сил к концу второго дня совсем уже не осталось, а потому сделал такую же, как мастерили для традиционных русских печей. В качестве материала пригодилась полуторамиллиметровая сталь. Не слишком тонкая чтобы деформировалась, и не слишком толстая, чтобы отрывать руки.

Достоинства чугуна

Печь из чугунной ванны будет практически вечной. Даже эмаль прогорит небыстро. В советское время эмаль наносилась двумя слоями. В составе эмали содержался кварцевый песок. После покрытия эмалью изделие запекали в печи при температуре более 800 градусов. Песок расплавлялся, и такое покрытие служило десятки лет. Повредить эмаль можно было только сильным ударом от тяжёлого предмета.

Помимо этого чугун обладает большой теплоёмкостью, хорошо накапливает и отдаёт тепло. Не боится коррозии. Промышленность выпускает топки и колосники из чугуна, так как он долго не прогорает в отличие от стали. Но чугун достаточно хрупкий металл.

Распил ванны

Распиливать ванну лучше всего на улице, предварительно перевернув её вверх дном. Чугун – хрупкий металл, поэтому процедура требует аккуратности. Распил делается болгаркой. Приобретите сразу несколько режущих дисков. Делаем разметку, а потом по линии слегка надрезаем эмаль, чтобы при полном пропиле не образовывались сколы. Пропиливаем чугун под небольшим углом и следим, чтобы инструмент не нагревался. Делаем перерывы. Чтобы на финальной стадии пропила половинки распиленной ванны не зажали диск, положите подпорки из дерева или кирпича по краям реза.

Фундамент для печи

Вид фундамента зависит от общего веса печи:

для лёгкой печи подойдёт кирпичное основание. Кирпичи укладывают на ребро и связываются раствором. Марка цемента для связочного раствора не менее М300;
для тяжёлой печи весом более 700 кг потребуется наливной фундамент глубиной не менее 50 см. Изготавливают опалубку и заливают её жидким бетоном с наполнителем или без. Наполнителем послужит битый кирпич мелкой фракции или щебёнка.

Верх основания устраивают вровень с полом или ниже уровня пола на 15 см. Для защиты основания от влаги, дно и стенки опалубки обкладывают рубероидом и все соединения промазывают битумом.

Печь № 1

Выливается бетонный фундамент под будущую печь.
Отрезается торец ванны.
Делаем топочную камеру: по низу барабана сверлятся дыры. Сваривается короб, который прикроет дыры и послужит поддувалом.
Ставим дверцу на топливник. Можно использовать эту запчасть от старой печи.
На противоположном конце барабана приваривается вертикально газовый баллон.
Теперь получившуюся конструкцию укладывают в ванну.

Печь № 2

Из распиленной на две части чугунной ванны можно сделать топочную камеру для банной печи. Понадобится одна половина, вторую можно использовать для камина.

Обустраиваем фундамент.
Устанавливаем половинку ванны вверх куполом. Обрезанный край вставляется в стену, откуда будет производиться топка. Оставшаяся часть ванны остаётся в парной.

Оставшуюся половину можно использовать для возведения камина. Чугун с лёгкостью выдержит кирпичную кладку, если облицевать камин арочным сводом. Причём для этого не нужно изготавливать сложный шаблон из фанеры. Передняя часть оформляется порталом. Выводится дымоход. Можно сделать камин закрытым, установив на топливник прозрачную дверцу, и любоваться пламенем.

Печь № 3

Третий вариант печи зачастую используют в качестве садового барбекю и для приготовления пищи в летнее время. Если верхнюю камеру заполнить камнями, то такая конструкция заменит традиционную печь в небольшой бане, поэтому не обойдём стороной и эту модель.

Выливается фундамент под печь.
Ванна распиливается на две одинаковые составляющие.
На фундамент выставляются опоры, если хотите чтобы печь была повыше.
Устанавливается первая половина ванны. Сверху укладывается лист металла толщиной не менее 5 мм, который полностью перекроет верхнее и нижнее отделение и послужит варочной поверхностью.

Подобные нестандартные конструкции просты в изготовлении и требует минимальных финансовых затрат. Отслужившая своё вещь получит вторую жизнь, а вы получите удобную и практичную печь, которая прослужит вам верой и правдой долгие годы.

Этап №2: резка чугунной купели

Сразу хочу предупредить, что данный процесс очень трудоёмкий, требующий огромного терпения и осторожности, так как во время его выполнения можно и инструмент сломать, и диск порвать, в результате чего велика вероятность получения тяжёлых травм находящимися поблизости людьми. Схематическая инструкция распилки чугунной ванны. Схематическая инструкция распилки чугунной ванны

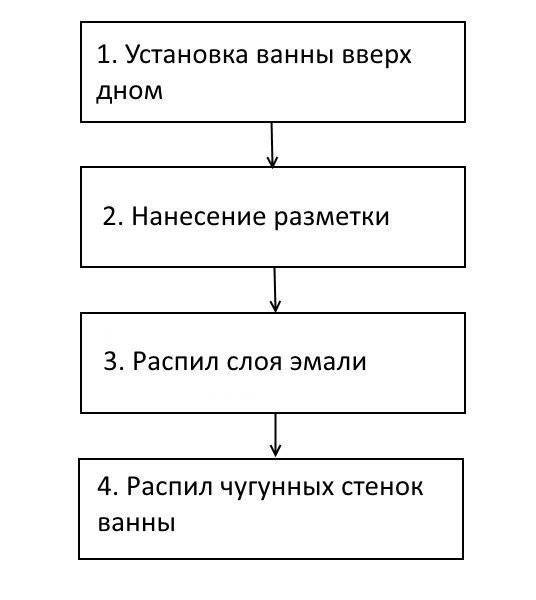

Схематическая инструкция распилки чугунной ванны

Для начала уложил ванну на землю вверх дном для удобства выполнения дальнейших операций;

Строго посередине провёл маркером ровную линию, намечая место разреза;

Линия разреза должна проходить строго посередине

Далее строго по нанесённой разметке аккуратно произвёл с помощью болгарки разрез эмалированного слоя, глубина которого, как правило, составляет от 1,5 до 2,5 мм. Если же вы сразу начнёте пилить сам чугун, то на покрывающей его эмали образуются сколы;

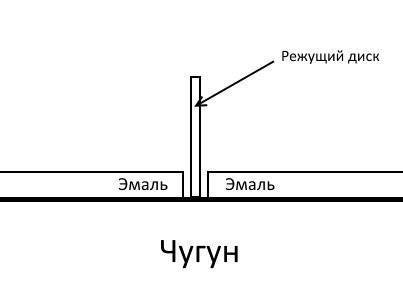

Схема резки эмалированного слоя

Теперь перешёл к распилу самой купели и делал это не торопясь, регулярно предоставляя инструменту отдых. Поверьте, цена спешки здесь может оказаться очень высокой, сэкономленные 20-30 минут не заменят вам спаленную болгарку.

Предлагаем ознакомиться Чем можно покрыть вагонку в бане

Необходимое оборудование и материалы для работы

Сварочный аппарат

Прежде чем приступить к возведению конструкции, необходимо сделать все зазоры:

Разметить центр ванны и разрезать ее пополам — дело трудоемкое и пыльное, поэтому лучше делать это на открытом воздухе, перевернув ванну.
Вырежьте из листового металла кусок по размеру получившейся половинки.
На вырезанном листе железа и той половине кадки, которая будет сверху, разметьте отверстия для дымохода и вырежьте их.
Трубку впаиваем в перегородку и вынимаем через верх.
Сделайте отметки для крепления.

Важно! Все работы по распиловке, шлифовке кромок и обрезке листового металла должны выполняться в защитных очках. А сварочные работы — в специальной маске

Как построить

Для создания печи понадобятся дополнительные материалы и набор инструментов. Проследите, чтобы под рукой были:

болгарка (шлифмашинка) с кругами работы по металлу и для шлифования;
электродрель с набором сверл;
молоток и напильники;
отвес и строительный уровень;
мастерок;
строительный пистолет для накладывания герметика.

Кроме самой чугунной ванны, пригодятся еще:

стальной четырех- или пятимиллиметровый лист;
огнеупорные кирпичи;
решетка для колосника;
сетка-рабица;
цемент, песок, вода и глина;
металлические уголки, болты, гайки, шайбы;
12-сантиметровая труба под дымоход;
герметик.

Работать желательно во дворе, поскольку чистым этот вид деятельности не назовешь (ванную придется резать пополам на две одинаковые половинки). О серьезности процесса свидетельствует тот факт, что мастеру категорически рекомендуется:

обрядиться в защитный комбинезон;
надеть очки и перчатки;
использовать респиратор.

Основание

Поскольку чугунная печь весит немало, для полноценной работы ей требуется некий фундамент. Формируют его на базе бетонного раствора или выкладывают из огнеупорных кирпичей.

Работа по закладке фундамента осуществляется в несколько этапов:

Выкапывается прямоугольная траншея глубиной полметра.
На дне сооружается песчано-щебневая подушка, поверху стелют пленку для гидроизоляции.
Сооружается опалубка, возвышающаяся над уровнем грунта на 25–30 см.
Пустоты армируются, затем заливаются бетонной смесью (1 часть цемента на 3 части песка). Иной способ – заполнить весь объем кирпичами, скрепляя их цементным раствором марки М-300 или выше. Кирпичи кладут на ребра.

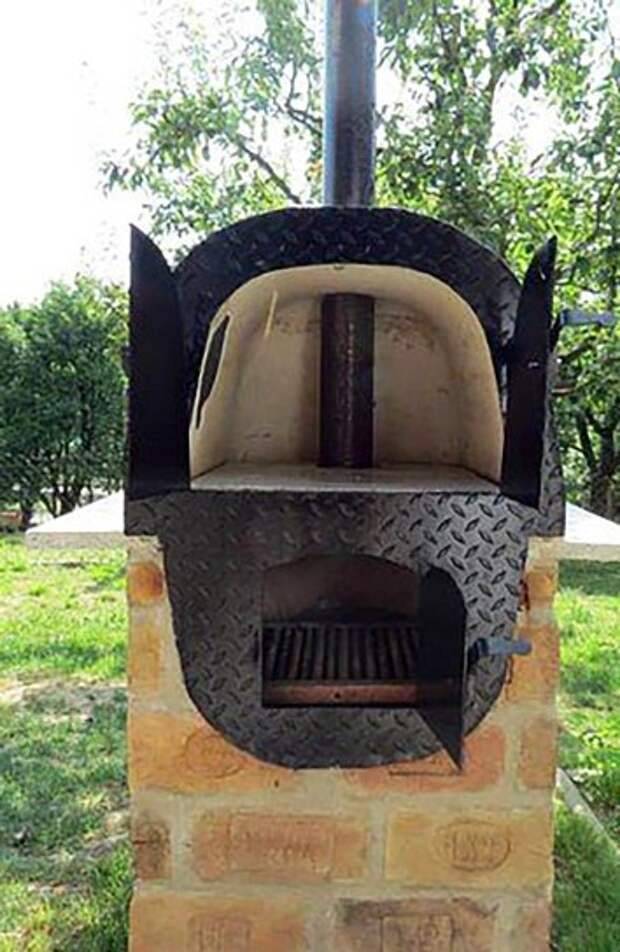

Сборка камер

Для создания печи-барбекю нужны обе половинки ванны: одна – под топливную камеру, другая – для готовки блюд. Если планируется мастерить печку для бани или дачный камин, можно обойтись одной частью.

Последовательность сборки двухкамерной печи для приготовления пищи:

На готовый бетонный фундамент кладут ту половинку ванны, в которой нет сливного отверстия (кладут вниз дном, разрезом в сторону фасада). Это будет топка.

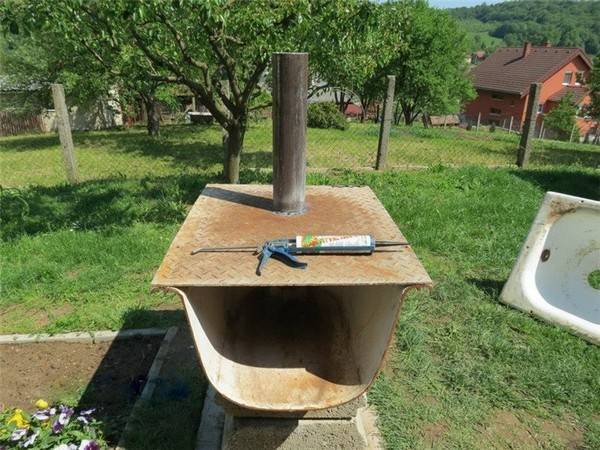

Верх перекрывают металлическим листом, раскроенным по шаблону ванны. Если проделать в листе отверстия, получится варочная плита.
В листе обязательно прорезают отверстие под трубу дымохода. Вставляют трубу, затем приваривают к листу.

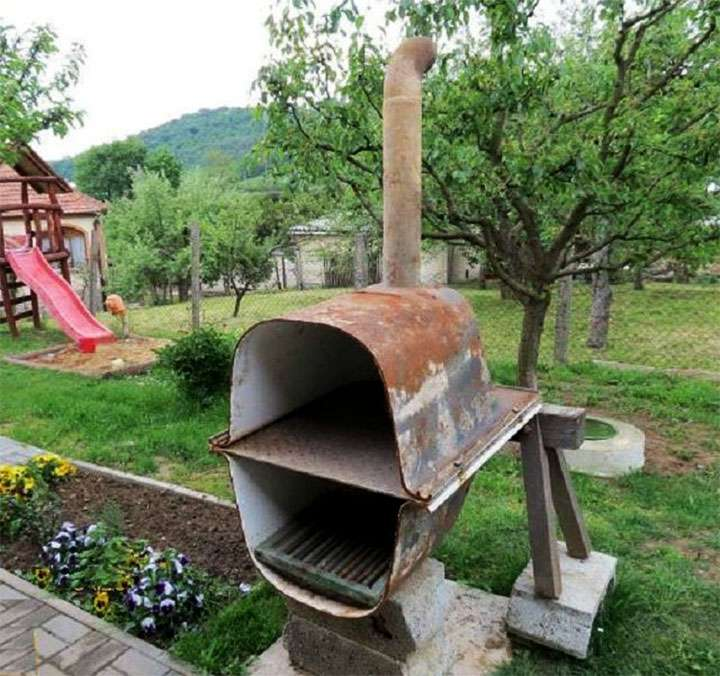

Сверху на лист кладут перевернутую вверх дном вторую часть (варочно-духовую). В ней сливное отверстие заранее перекрывают жаропрочным герметиком. Кроме того, прорезается отверстие для дымохода, совпадающее с нижним отверстием.
После установки дымоходной трубы оставшиеся зазоры заливают жаропрочным герметиком.
Вдоль всей линии состыковки обеих половинок сверлят отверстия с шагом 20 см, через которые камеры стягивают болтами М10 или М12. Болты затягивать без фанатизма, помните о хрупкости чугуна.
В нижней камере на высоте 15–20 см ввинчивают болты или крепят уголки, создавая опоры для решетки колосника. Это важная деталь, которая не позволит горящему топливу при сдвиге решетки осыпаться вниз, да и при укладке новых поленьев колосник не станет сдвигаться или наклоняться.

Теплоизоляция

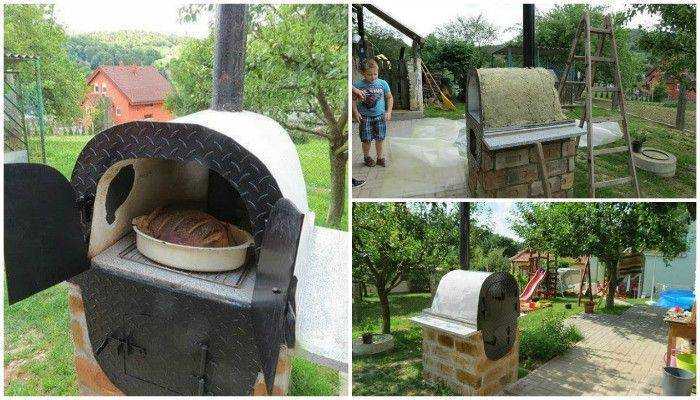

Чтобы снизить потери тепла, варочно-духовую камеру изолируют. Для этого:

К верхней половинке плотно прикладывают сетку-рабицу.
По периметру сетку крепят к кирпичной кладке.
Сеточный каркас заполняют приготовленным глиняным раствором (вязкость средняя).
Когда глина подсохнет, поверху наносят завершающий слой.

На время застывания конструкцию покрывают полиэтиленом, оставляя доступ воздуху. Когда глина полностью затвердеет, ее декорируют известковой побелкой в несколько слоев.

Отделка

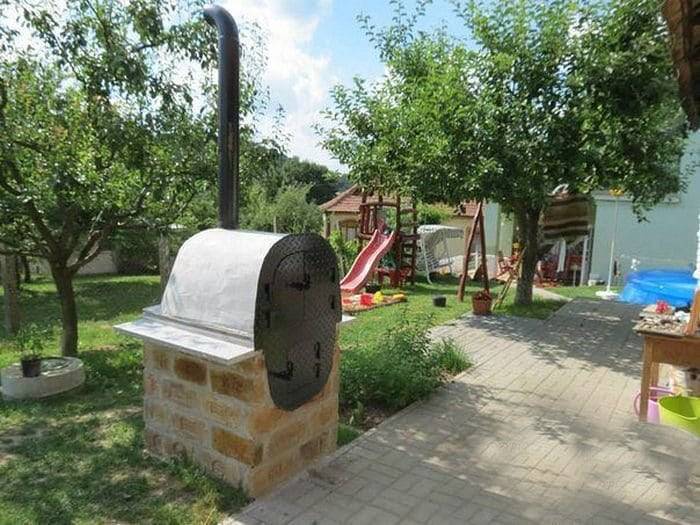

Нижнюю варочную часть можно облицевать кирпичной стенкой. Она должна полностью закрыть заднюю стенку топки и обе боковины. При желании легко оформляется и фасадная часть печи, оставляются лишь проемы для дверок. Верхняя линия кладки должна совпадать с уровнем варочного отсека, низ делают чуть шире верха.

Для верхней камеры нужна заслонка. Ее делают из металла, форма соответствует изгибу ванны. Ручку изолируют, чтобы не обжечься.

Верхнюю часть трубы от осадков прикрывают специальным средством.

Хотя кирпичная кладка имеет красивый вид, ее можно дополнительно оштукатурить и покрасить, выложить мозаику или отделать натуральным камнем.

Фундамент для печи

Вид фундамента зависит от общего веса печи:

для лёгкой печи подойдёт кирпичное основание. Кирпичи укладывают на ребро и связываются раствором. Марка цемента для связочного раствора не менее М300;
для тяжёлой печи весом более 700 кг потребуется наливной фундамент глубиной не менее 50 см. Изготавливают опалубку и заливают её жидким бетоном с наполнителем или без. Наполнителем послужит битый кирпич мелкой фракции или щебёнка.

Строить печь можно только на прочном и жаростойком основании Верх основания устраивают вровень с полом или ниже уровня пола на 15 см. Для защиты основания от влаги, дно и стенки опалубки обкладывают рубероидом и все соединения промазывают битумом.

Как сделать печь из чугунной ванны?

Другие способы использования

Поэтапное создание печи из ванны

Для бани

Для приготовления блюд

Для отопления

Для утилизации мусора

Печь № 1

Монтаж печи из чугунной ванны

Дымоход

Подготовка материалов и инструментов

Инструменты

Материалы

Доделываем духовку

Рекомендации по правильному распиливанию ванны
