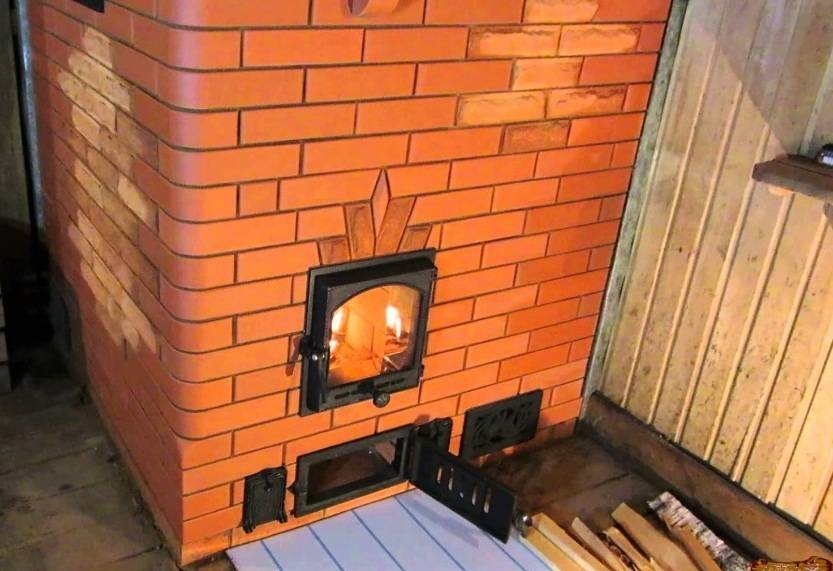

Банная печь с закрытой каменкой на даче

Особенности открытой каменки

Согласно этой схеме, камни расположены открыто, сверху они непосредственно соприкасаются с воздухом парной. Такими каменками оснащаются компактные стальные и чугунные печи для небольших бань.

Благодаря тому что камни расположены близко к огню, они быстро нагреваются и сразу же отдают накопленное тепло в помещение. Так, от тридцати минут до часа полностью протапливается баня. Правда, и остывают камни очень быстро.

Для парообразования служит ёмкость с водой и ковшиком, из которого периодически поливают камни. Пар, образующийся таким способом, — жёсткий, обжигающий. Главный козырь открытой каменки — скорость нагрева и простота.

Инструкция по изготовлению с порядовками

Сделать кирпичная печь для бани с закрытой или каменкой открытого типа очень легко. Необходимо подобрать материал и узнать общий процесс работы.

Укладка пеки-каменки открытого типа

Когда основа из бетона абсолютно готова приступаем к будущим работам. Ниже показаны важные строительные работы по печной кладке каменка для бани собственными руками из кирпича и схема действий.

Порядовка кирпичной банной печи собственными руками с каменкой открытого типа можно посмотреть на фото опубликовано ниже:

Фото-инструкция кладки открытой печи-каменки для бани:

Порядовка закрытой печи-каменки для бани

Описание кладки закрытой печи-каменки для бани:

• Начальный ряд обязан быть очень ровным. Дальше по его кирпичам при помощи отвеса исследуется вертикаль стенок.
• Изготовливается зольник. Он необходим для отходов, которые остаются в процессе горения топлива.
• На уровне 3-го ряда делается крепление поддувала при помощи стальной полосы. В большинстве случаев он изменяет процесс горения: если открыть задвижку пламя начинает гореть интенсивнее.
• Сверху пятого ряда ложатся уголки сделанные из стали для колосника.
• После чего приступают к кладке камеры сгорания.
• В шестом ряду камера сгорания ложиться огнеупорным кирпичом. Высота камеры сгорания в большинстве случаев составляет 25 см, а ширина чуть больше – 30. Сверху ложится решётка колосника.
• Дальше площадь камеры сгорания поэтапно становится шире. Наружная укладка шамотным кирпичом суживается.
• Необходимо создать отверстия для вторичной воздушной подачи. Для этого боковые кирпичи вырезаются зубцами.
• Длится укладывание внешнего кирпича.
• Дверки камеры сгорания перекрываются.
• Ставится перегородка для дымоотвода.
• Устанавливается бачек для воды.
• На уровне пятнадцатого ряда камеру сгорания сверху закрывают плитой из крепкого материала, на который будут ложится камни.
• Выполняется укладка отсека куда будут ложится камни, оно обязано быть очень больших размеров.
• Дымоход выкладывают из огнеупорного кирпича и поэтапно сужают к верху. Ставится заслонка. Дымоотвод можно поставить через крышу или стенку. Для этого в местах его прохождения необходимо уложить теплоизоляционный слой. Труба для дыма во время эксплуатации может запылиться осадками от топлива. Для устранения этого можно создать жестяную защиту в виде колпака.

После того как произошла установка нужно отлично высушить устройство. Все дверки необходимо открыть и в подобном состоянии оставить изделие проветриваться на два-три дня, а лучше на 7 дней.

Нельзя сразу пользоваться тепловым устройством полностью. Стоит убрать всю влажность. Для этого два-три дня протопите печь маленькими поленьями по пару минут. Если на заслонке не будет оставаться влажных капель – прибор готов к работе.

Для обогревания банного помещения чаще применяются печи-каменки, выполненные собственными руками. Оны надёжные, экономны и очень привлекательны. Есть несколько видов печей-каменок.

Банную печь с каменкой открытого типа отапливает помещение быстро, но устройство с каменкой закрытого типа сохраняет тепло подольше. Благодаря этому, если вы имеете достаточно помещение больших размеров для бани, предпочтение лучше отдать второму типу. Выполнить аналогичную печь не достаточно непросто. Достаточно запастись временем, нужными инструментами и материалами.

В литературе или интернете можно отыскать большое количество порядовых схем кирпичной печи для бани с каменкой закрытого типа. Они смогут помочь вам создать прекрасное и удобное в применении устройство для обогревания бани.

Характеристика закрытой печи для бани

Русская баня имеет свою специфику работы. К примеру, температуру, как правило, не нагревают выше 70 С. Влажность при этом остается где-то 60%.

Под воздействием этих факторов получается легкий пар.

• Этому же способствует нагревание камней в емкости печи и обрызгивание их водой.
• Также, исходя из советов специалистов, печку лучше всего обложить красным кирпичом.

Так она отдаст больше тепла в комнату и нагреет камни до 300 С. При этом работа топки будет минимальна – 4 часа.

Как топят закрытую печь?

Печка закрытого типа может топиться двумя способами. Первый и наверное самый старый относится к топке по черному.

• Это значит, что для агрегата не предусматривается труба, а значит весь дым с копотью оседает на стенах бани.
• Париться же начинают после того, как выпустят дым в окно, и как перегорят поленья.
• В этом случае подогревать парную будут только горячие камни. От которых и будет идти нужный пар.

Второй называется «серым методом». Здесь уже дым с сажей выпускается в трубу. После этого приступают к парению. Дрова же в печке могут гореть, дыму есть куда выходить. На камни также поливается вода, но сажи уже практически нет.

Преимущества закрытой каменки

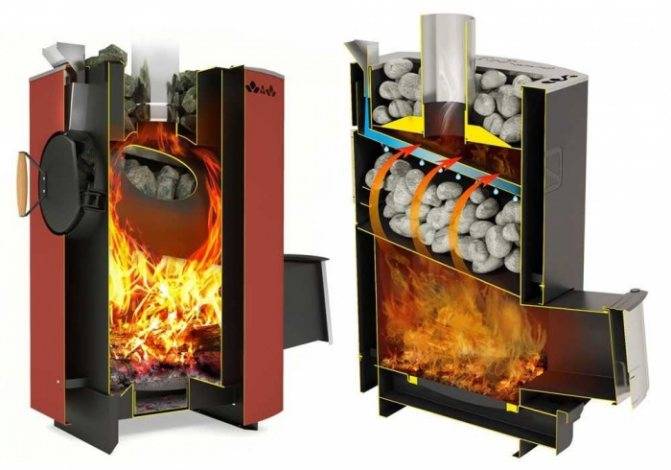

Пример печей с закрытым типом каменки Первые бани, построенные «по-черному», строились таким образом, чтобы камни лежали на пути огня. Имели прямой контакт с пламенем, за счет чего раскалялись докрасна. Сейчас такой тип бань встретить можно редко ввиду большого количества хлопот, связанных с эксплуатацией постройки. Открытая каменка, выполненная своими руками или приобретенная, не имеет прямого контакта с огнем. Температура камней повышается, благодаря контакту со стенками печи, тепло передается от камня к камню.

Чем большей будет площадь соприкосновения камней с нагретой огнем стенкой, тем быстрей и лучше они прогреются. Имеются котлы, в которых камни располагаются тонким слоем, почти полностью прижимаясь к одной из нагретых стенок. Подобная конструкция легко справляется с генерацией требуемого количества пара и нагревом парилки.

Имеются модели с двумя типами каменки, открытым и закрытым, установленными одновременно. Но приобретать подобный тип печи нет смысла. Продуктивней для прогрева камней использовать закрытую каменку, конструкция которой похожа на духовой шкаф.

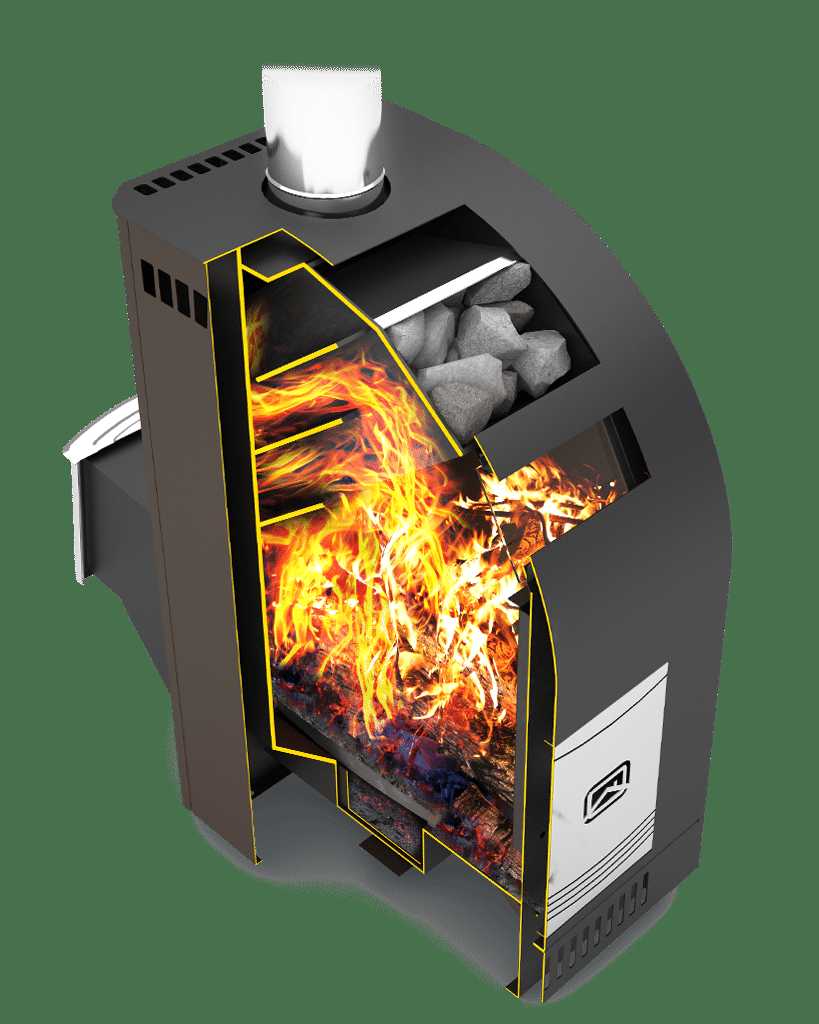

Построенная своими руками печь с закрытым типом каменки

Во время прогрева помещений дверь «духовки» закрывается, и жар идет сквозь камни, быстро их нагревая. После прогрева дверца открывается, оставаясь в таком положении до конца банных процедур. Выходит, что вначале температура в бане высокая, влажность низкая. Постепенно воздух остывает, насыщается влагой.

Закрытая каменка может быть построена в двух вариантах:

1. Периодического действия. Через печь при данном виде конструкции проходит весь дым и отчасти пламя. Пока дрова полностью не сгорят, открывать дверцу нельзя. Каменная поверхность будет подвергнута налету сажи, и если на камень потом налить воды, вся сажа распространится по помещению. Здесь камня класть много не нужно, ведь контакт со стенкой только с одной стороны, отчего верхняя часть кладки может прогреваться недостаточно.
2. Постоянного действия. Огонь и дым полностью изолированы от камней. Каменка изолирована, и ей можно пользоваться как во время топления бани, так и после этого.

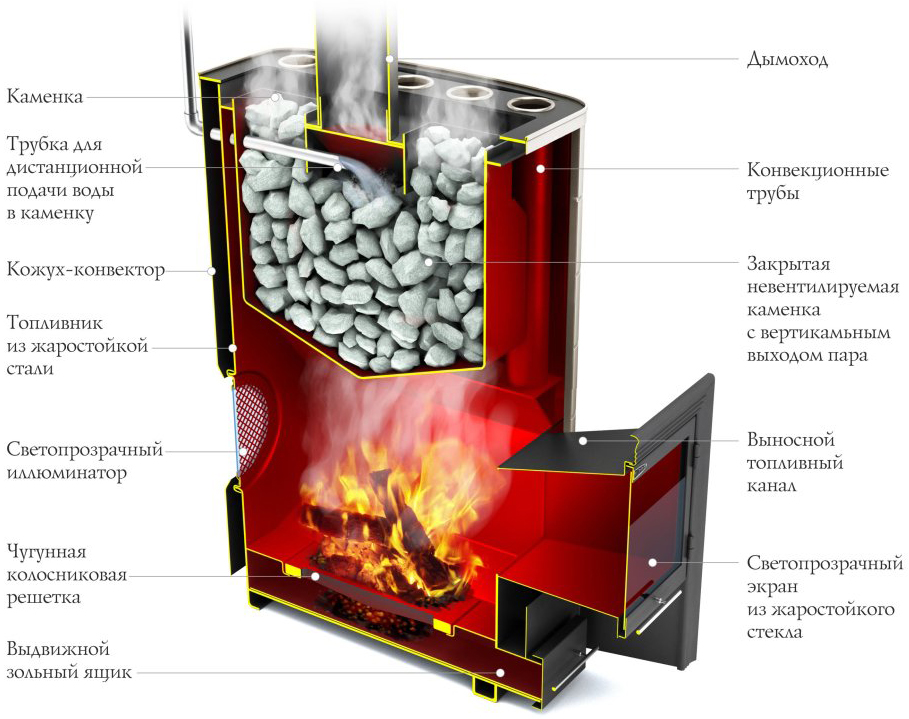

Фирменная печь с закрытым типом каменки Преимущества закрытых каменок:

1. Прогрев камней очень глубокий. Благодаря этому создается отличный пар. Это и есть основное, ради чего каменку делают закрытой.
2. Высокая скорость нагрева камней. Не требуется протапливать баню несколько часов, ведь для нагрева обычно хватает минимального количества времени, в зависимости от количества камней и объема конструкции.
3. Тепло держится очень долго по сравнению с другими типами печей. Баню можно не подогревать дровами длительное время, но пар от камней будет еще долго держаться.
4. Возможность регулировки температуры в помещении. При открывании дверцы каменки, температура в комнате сразу начнет повышаться, ведь придет значительный приток тепла. Если становится жарко, дверцу можно прикрыть. Даже при заливании каменки водой можно ненадолго закрыть дверцу, после чего камни снова прогреются за счет внутреннего жара.

Порядовка печи каменки закрытого типа

• Первый ряд кирпича делается на основании фундамента сплошным. При этом рекомендуется аккуратно и тщательно выверить точность углов, соответствие горизонтальным и вертикальным показаниям строительного уровня. Желательно оставить пласт сохнуть на 1 сутки.
• Кладку второго ряда сдвигают, чтобы кирпичи располагались на стыке предыдущих.
• В третьем ряду начинается установка конструкции с дверкой поддувала. Рамку закрепляют стальными лентами или гибкой проволокой, вмуровывая крепеж между кирпичами. Для лучшей фиксации используются стальные или медные полосы, которые вместе с раствором закрепляют проволоку.
• В 4-5 ряду устраивают колодец для сбора золы.
• Шестой ряд завершает устройство дверки поддувала.
• На седьмом начинается монтаж топочной дверки и укладка колосников. Чтобы дать место для расширения, в кирпичной кладке рекомендуется выдолбить небольшое углубление. В дальней части топки начинается формирование широкого коллектора из жаропрочного кирпича.
• 8 ряд — закладывается основание дымохода, конструкция которого продолжается до 14 ряда.
• В 12 ряду над топкой укладываются стальные полосы, толщиной не менее 5 мм, чтобы они смогли выдержать вес камней. Можно установить чугунную плиту, как основание каменки.
• В 14 ряду начинается установка бака для воды. При этом закладывается его основание (металлические швеллеры), которое обеспечивает устойчивое положение бака.
• 17 ряд — сбоку конструируется окошко, чтобы доставать или класть камни в печку.
• В 19 ряду устанавливается специальная дверка для поступления пара в банное отделение.
• 23 ряд характеризуется монтажом трубы, для герметизации которой используется известковый раствор.

Готовое сооружение оштукатуривается, но использовать по назначению рекомендуется после полного просушивания конструкции (1-3 недели). Затем следует протапливать понемногу печь еще неделю, после чего можно проводить банные процедуры.

Особые требования при кладке каменки

• Кирпичи предварительно рекомендуется намочить в воде, чтобы обеспечить лучшее взаимодействие с раствором.
• Толщина раствора между красными кирпичами допускается 5 мм, между жаропрочными — 3 см.
• Излишки раствора с внутренней стороны удаляются сначала мастерком, а затем мокрой тряпкой.
• Через каждые 2 ряда необходимо проверять соответствие укладки кирпича вертикали и горизонтали.

Какую печь для бани лучше выбрать, каждый решает самостоятельно, опираясь на свой эстетический вкус, наличие подходящего помещения и материальных возможностей.

Необходимость экранировать стенки

Помимо того, что требуется каменка закрытого типа, немаловажным является и экранирование потоков жесткого излучения, идущих от стенок из металла. Ряд производителей создает вокруг корпуса агрегата двойные металлические кожухи, понижающие конвекцию.

С этой же целью может использоваться и облицовка природными минералами. Подобные печи предлагаются многими компаниями производителями, но поскольку натуральная отделка является весьма затратной, изделия нельзя назвать дешевыми.

Другой способ уменьшить теплоотдачу от стенок изделия – выложить внутри топку огнеупорными (ША-8 или ША-5) кирпичами. Для этого нужно, чтобы она имела значительный объем. Крайне не рекомендуется задействовать цементный раствор, поскольку он будет крошиться. Существует способ использовать шамот «на сухую».

Для укладки кирпичей без раствора их приходится подрезать, формируя замок для соединения. Их можно расположить на ложок или торчком, в зависимости от того, как удобнее укладывать их в топку

Важно не задействовать емкость для камней, в противном случае придется долго ожидать пара.

Необходимые материалы и инструменты

Набор материалов можно сказать минимальный.

Для постройки печи в баню нужны:

• Порядка 300-400 штук огнеупорного кирпича. Лучше покупать не весь стандартной формы, а для свода топки взять несколько десятков клинового.
• 1000-1500 обычного полнотелого керамического, кладка печи из кирпича для бани выполняется в основном из него.
• Глина и песок для раствора.
• Для устройства топки желательно приобрести несколько килограммов мертеля — специальной огнеупорной смеси для кладки. Используя ее, вы значительно увеличите срок службы вашей печи.
• Цемент и щебень для заливки фундамента, а также для наружной части дымохода.
• Колосник желательно использовать покупной чугунный, но можно попробовать и изготовить самостоятельно из толстого металла.
• Дверцы для топки и зольника, тоже лучше чугунные, но подойдут и самоделки.
• Вьюшка для дымохода.
• Если планируется установка емкости для подогрева, то нужен будет бак соответствующих размеров трубки и запорная арматура для его подключения.
• При выборе нагрева камней через плиту, нужна будет сама плита.
• Проволока для связки кладки и крепления дверок и вьюшки.
• Камни для каменки.

• Материал для гидроизоляции, желательно на основе стекловолокна или фольги, а не привычный рубероид.
• Если рядом с печью будут находиться сгораемые конструкции, то нужен материал для их защиты, например, асбест листовой.

Набор инструмента тоже нужен минимальный:

1. Мастерок (кельма);
2. Молоток каменщика;
3. Отвес, уровень, а также метр, линейка и карандаш для разметки;
4. Леска;
5. Лопата, ведра или корыта для замешивания раствора;
6. Пассатижи для работы с проволокой;
7. Сокол и терки для штукатурки;
8. Инструмент для расшивки, если кладка печи для бани из кирпича не предполагает оштукатуривания;
9. Огнеупорный кирпич не очень хорошо колется молоком, поэтому желательно для работы с ним иметь отрезную машинку с соответствующим диском.

Виды печей для бани: металлические, каменные

Ассортимент готовых и изготавливаемых своими силами банных печей представлен конструкциями с разным видом потребляемого топлива: газовые, электрические, жидкотопливные, дровяные и гибридные. По типу исполнения: открытыми, закрытыми или комбинированными каменками, внутренними или выносными топками, прямыми или боковыми дымоходами. Последний вариант имеется практически у всех современных моделей.

Но основное влияние на рабочие характеристики банной печи оказывает материал стенок, в зависимости от этого критерия все они разделяются на:

1. Каменные – массивные конструкции с высокой тепловой инерционностью, нуждающиеся в надежном отдельном фундаменте. На кладку таких печей из полнотелого огнеупорного кирпича уходит много средств и времени, но результат всегда окупается. Каменные печи привлекательно выглядят, обогревают большую площадь при минимальном расходе дров, имеют долгий срок службы и надежно работают в связке с правильно изготовленной вентиляцией в бане.
2. Металлические, со стенками из стали или чугуна. Первые служат сравнительно недолго (5-15 лет), но выигрывают в цене, скорости прогрева, простоте монтажа и весе. Чугунные конструкции весят до 100 кг и больше, и стоят в 3-4 раза дороже стальных, но окупаются надежностью, безопасность и долговечностью.

Как правильно рассчитать размер банной печи?

Размер каменки зависит от ее выходной мощности. Чем выше значение, тем больше топлива необходимо сжечь и тем больше должна быть печь. При расчете мощности учитывается размер помещения. На нагрев влияет температура окружающего воздуха и качество изоляции стен.

Первоначально необходимо рассчитать объем помещения. Для этого длина, ширина и высота помещения умножаются вместе. Полученное значение делится на два, чтобы получить приблизительное количество киловатт, необходимых для отопления.

Кроме того, необходимо нагревать камни для парной и воду для мытья. В то же время часть тепла выдувается в дымоход. Поэтому необходимо умножить расчетное количество киловатт на 2,5-3. Если сауна имеет утепленные стены и не совмещена с моечной, то подойдет этот способов расчета. Если сруб не утеплен, необходимо умножить это значение еще на 1,5.

Теперь можно рассчитать объем топки в литрах. Для этого необходимо разделить объем выхода на 0,5 или 0,6. Чтобы найти линейный размер, следует извлечь кубический корень из этого значения. После выполнения расчета нетрудно представить размеры самого нагревателя.

Работы по подготовке

Выбор бачка для воды

Одной из основных составляющих обогревательного устройства считается бачок или емкость для воды. Объём бачка необходимо подобрать еще до начала всех строительных работ.

Он зависит от численности людей и проведывания бани: чем больше желающих попариться, тем объём побольше бачка необходимо применить. На одного человека в большинстве случаев тратится один литр воды.

В качестве бачка наиболее оптимально применять открытый резервуар. Такую емкость будет очень удобно заполнять водой. Во время эксплуатации на баке может возникнуть накипь. Ее легче убрать, если емкость будет открытой.

Если вы не пользуетесь баней в зимнее время, всю жидкость из емкости лучше удалить. Так вы мешаете замерзанию воды и порчи или деформации самого бачка.

Фундамент будущей печи

Одной из самых основных составляющих любой печи считается ее фундамент. Печь сделанная из кирпича с каменкой закрытого типа для бани в русском стиле сделанная собственными руками должна быть на качественном основании.

Необходимо делать глубин фундамента пониже уровня грунтового промерзания в среднем на полметра. Площадь фундамента должна быть более печи на пару сантиметров вдоль периметра.

Этапы построения фундамента:

• необходимо вырыть углубление для установки опалубки.
• днище засыпать при помощи песка (приблизительно 15 см) и залить его водой для уплотнения. На поверхность ложатся очень маленькие камни, после этого они утрамбовываются.
• Опалубка выполняется из досок. Внутренний размер опалубки обязан быть похожим размеру фундамента. Для построения главное применить уровень.
• Опалубка крепится в котловане, а вовнутрь ставится крепкая арматура.
• После чего остается лишь залить бетоном площадь и оставить на два-три дня. Каркас из дерева снимается, а щели между землёй и бетоном засыпаются песком или гравием. Конструкция укрывается пленкой и оставляется приблизительно на семь дней.

к содержанию ^

Какой кирпич применить?

Уместно применять в бане керамический шамотный кирпич. Он имеет красный окрас и выделяется надежностью и стойкостью к большим температурам.

Как подобрать качественный кирпич? Перед тем как покупать целую партию кирпича удадитесь в его качестве. Для этого купите несколько кирпичей и разбейте их. Если у вас останутся несколько больших кусков – это замечательный материал.

Если же он рассыпается на небольшие детали – это ненадежный материал. Важен не сам размер кирпича, а схожие параметры каждого отдельного прямоугольника.

Существует еще один вид кирпича, который применяют только в топливной зоне печи. Он имеет наименование шамотный. Материал такого рода характеризуется устойчивостью к процесса нагрева. Шамотный имеет больший, если сравнивать с другими, размер. Но его легко можно подпилить и выполнить необходимого размера.

Приготовление раствора

Печка-каменка для бани собственными руками выполняется при помощи двух вариантов раствора:

• для наружной кладки
• для камеры сгорания и дымоотвода.

Первый выполняется очень просто

Главное внимание в данном процессе нужно выделить составляющим: песку и глине. Перед приготовлением песок просеивают

Он обязан быть очень маленьким и гомогенным. А глину прекраснее всего подобрать ту, которая перезимовала на открытой местности. Ее также следует перетереть через сито, заранее намочив водой.

Чтобы закрепить огнеупорный кирпич (для кладки камеры сгорания) применяют раствор из термостойкой глины (она белого цвета). При влиянии больших температур он плотно сжимается и создает прекрасную защиту от жара. Все растворы необходимо вымешивать поэтапно до консистенции жидкой сметанки.

Инструменты

Для построения каменки не потребуется особенных инструментов. Необходимы лишь уровень, мастерок, емкость для замешивания раствора. Они есть в любого хозяина, благодаря этому не нужно расходовать средства на рабочий инвентарь. Если подобранная вами укладка просит обрезки кирпича, воспользуйтесь угловой шлифмашиной и молотком.

Характеристики и нюансы печи из кирпича для бани

Водные процедуры дарят радость каждому. Для отопления помещения чаще используется баня-печь каменка из кирпича. Любая печка обладает следующими характеристиками:

• Вид конструкции. Как уже стало понятно, есть открытый и закрытый тип.
• Конструкция. Система может состоять из дымохода, колосников, топки, а также других элементов, которые характерны для того или иного типа.
• Вес. Показатель зависит от размера печки, объема ее части топки. Чем больше вес агрегата, тем надежнее должна быть основа.
• Горючее. Печка может работать от дров, угля, газа или электричества.
• Габариты. Обычно они зависят от объемов бани. Чаще всего кладут агрегаты размером 4 на 3.5 или 4 на 5 блоков.

Изготовление печи для сауны

Основная задача печей – как можно быстрее довести температуру до нужных показателей и удерживать ее на таком уровне. Для ускорения этого процесса применяются вентиляторы, которые, обдувая стенки, ускоряют прогрев.

Для этих целей предназначен и кожух-конвектор. Зазор между ним и стенкой топки должен составлять 1,5-2 см. Через зазор происходит всасывание воздуха, который в процессе движения прогревается, при этом стенки остывают.

Чтобы сделать печку в баню своими руками как можно качественней и практичней, ее корпус изготавливают из толстого металла, а кожух из тонкого, потому что он не подвергается перегреву.

Порядовка банной печи

Эту печь мелкой не назовешь. Печь непрерывного действия конструкции Анатолия Заболотного может нагреть парную для 4-х человек. В закрытую каменку загружать камни можно лишь после окончательного схватывания печи.

Размещение печи Анатолия Заболотнего в бане для 4-х человек

Главная симпатичная черта этой печи – возможность организации вентиляции/просушки пространства под полом. Для чего применяют традиционный гофрированный шланг.

Печь Анатолия Заболотнего непрерывного действия

Для кладки этой печи необходимы 700шт кирпича для печей, 40шт шамотного, песка около 30 ведер, глины 15 ведер (ведро 12 литровое). По 2 штуки печных дверки, дверки поддувала и прочистных. Нужны также 2 колосниковые решётки и 2 задвижки, и уголок из металла 30х30, порезанный на отрезки по 50см (9 отрезков) и 35см (2 отрезка). Потребуется также панель с одной конфоркой и шкаф для камней.

Печь Анатолия Заболотнего непрерывного действия

Шкаф для камней делают из нержавеющей стали – только она выдержит температуру до 800 о С, до которой могут в данной печи разогреваться камни. Чтобы придать каменке лучшей жесткости, на боковые поверхности наваривают добавочные жесткие ребра.

Порядовка печьки из кирпича непрерывного действия Анатолия Заболотнего

Ложить эту печь необходимо с базисного-нулевого ряда, в котором начинается развитие вентканала. Строго соблюдайте схему размещения кирпичей, проверяя вертикальность и горизонтальность каждого ряда и отслеживая безошибочность углов.

Заслонка монтируется в 3-м ряду. Здесь же начинается развитие зольников 2-ух независимых камер сгорания и монтируются на них дверки. В следующем 4-м заслонка перекрывается поперек размещенным каналом для очищения сажи. В этом же ряду ставится на него створка.

Закрытие створок поддувала происходит в 5-м. Здесь же монтируются перемычки для перехода к появлению попки. Толщина металла для перемычек — 3 мм. В следующем ряду происходит зонирование шахты, для чего устанавливают две колосниковые решётки. Шахта камеры сгорания ложиться огнеупорным кирпичом с применением специализированного раствора. Под колосниковые решётки выпиливается в кирпичах углубление с подобным расчетом, чтобы оставался просвет на тепловое расширение колосников (6-10 мм со всех сторон). Здесь же начинаются независимые каналы дымохода, для чего также ложатся полосы металла.

В 7-м ряду огнеупорный кирпич ставят на ложок (боком), устанавливают дверки камер сгорания, каналы дымохода не меняются. Одновременно монтируются дверки камер сгорания. 8-й ряд подобен предыдущему, обкладываем дверки. В следующем они перекрываются железными полосами, на которые будут опираться кирпичи перекрытия.

В 10-м дверки поверху Запираются кирпичами, для чего они подпиливаются если будет необходимость все зависит от формы. После окончания 11-го ряда над одной шахтой ложится платформа плиты, а на другой огнеупорный кирпич кладут исключительно по коротким сторонам камеры сгорания. После того как произошла установка емкости для камней здесь будут каналы дымохода.

В 12-м ряду устанавливают короб сделанный из металла для камней, укладывают один из каналов дымоотвода. Следующие два ряда без перемен, и лишь в 15-м устанавливают дверку для очистки сажи. Дальше в 16-м прибавляются две железные перемычки над ключевой шахтой.

В 17-м опять дымоходная шахта делится на 2 канала (как в 5-м ), а над плитой прикрепляют две железные перемычки, которые послужат Основанием для кирпичей второго ряда. Следующие два без перемен, и только в 18-м добавляется дымоходная дверка, а в 19-м монтируются перемычки с другой стороны печи, которые послужат Основанием для ее окончательного перекрытия и развития свода печи.

21 ряд подобен 12, но там есть каналы дымохода. Следующие два ряда происходит сужение топливных шахт, а в 24 шахта, где поставлена емкость для камней перекрывается абсолютно.

Развитие дымоотвода в кирпичной банной печи

Дальше перекрывается вторая топливная шахта, остается лишь дымоотвод, и с 27 ряда ложиться только он.

Монтажные правила

Такие моменты затрагивают установки банной печи с каменкой закрытого типа:

При планировке конструкции необходимо, чтобы створка для топочной камеры была направлена к выходу, а створка каменки – в обратную сторону.
Установка печи из металла просит строительства основания из бетона высотой до 30 см. На такой фундамент ложатся два кирпичных ряда, которые крепятся раствором из глины.
Монтаж металлического печного строения должен выполняться на заранее подготовленную площадку размером 70х70 см, высотой 20 см.
В том месте кладки кирпичом печи, откуда будет выводиться труба, делаем утолщение размером 12 см.
Все находящиеся рядом элементы из дерева и поверхности следует омежевать материалом для теплоизоляции. Для данной цели подойдёт асбест, войлок или картон. Потом нужно сверху нанести слой глины. Труба, находящаяся между потолком и крышей, отделывается штукатуркой и известковым раствором.

Укладка для трубы должна быть высотой не меньше 50 см.

Создание кирпичного кожуха – кладки вокруг железной печной конструкции – во много раз повышает пожарную безопасность

Тем более это важно для бань, выстроенных из древесины.

Паровая пушка

Работа закрытого типа каменки зависит от того, насколько она изолирована от стенок агрегата и состояния воздуха в парилке. Чем эти показатели лучше, тем сильнее получится раскалить камни. Однако в этом случае возникает проблема с тем, как подавать воду к камням.

С целью получить пар внутри каменки обустраивают систему трубок, имеющих отверстия. Снаружи прикрепляют стакан или воронку и заливают воду. Она стекает по трубке вниз агрегата. Такое устройство и называется тепловой пушкой. Свое название оно получило из-за того, что вырывающийся пар издает громкие звуки, напоминающие выстрел.

Требования к выполнению строительных работ

Строительные правила (СНиП и СП) требуют для печей весом более 700 кг устраивать собственный фундамент. Необходимо делать его отдельно от основания бани, поэтому, удобнее всего строить печь параллельно с постройкой самого помещения.

Создание фундамента — самый первый этап строительства печи, определяющий успех дальнейших работ. Здесь могут быть использованы разные варианты конструкции, от винтовых свай до полноценной залитой бетонной плиты (самый предпочтительный вид фундамента).

Сама печь строится из двух разновидностей кирпича. Для топки используется специальный материал — огнеупорный (шамотный) кирпич.

Использовать обычный рядовый блок нельзя — от сильного нагрева он потеряет прочность и начнет крошиться.

Кроме этого, кладку кирпича производят на глину, а не на обычный цементно-песчаный раствор. Это важный момент, так как глина и шамотный кирпич от воздействия высоких температур спекается в монолит.

Это позволяет сохранить герметичность топки даже когда наружные швы начнут выкрашиваться — это неизбежный процесс, требующий постоянного внимания.

При обнаружении подобных изъянов производится расшивка дефектного шва и повторное заполнение глиняным составом.
