Гидроизоляция и пароизоляция под ондулин: секреты успеха качественной кровли

Вентиляция кровли

Различают одноуровневую, где супердиффузиозная мембрана крепится вплотную к утеплителю и двухуровневую – применяется перфорированная пленка между теплоизоляцией и гидробарьером, тем самым создавая дополнительное воздушное пространство. Так же предусматриваются продухи на кровле. Вентканалы устраиваются параллельно скатной кровле путем установки деревянных реек толщиной не менее четырех сантиметров. В многослойной системе устройства кровли не накапливается влага. Она свободно выводится естественным потоком воздуха по продухам наружу. В устройстве и изолирующих материалов необходимо соблюдать правила применения, крепить соответствующей стороной, укладывать пленку с небольшим провисанием, во избежание разрывов при усадке дома. Пароизолирующая пленка крепится параллельно коньку, а гидроизолирующая перпендикулярно. Любая пленка укладывается внахлест, обычно ширина наложения нанесена на саму пленку и скрепляется клейкой лентой. Что бы ни перепутать стороны наложения, обычно на верхний гидроизоляционный слой наносятся надписи.

Крыша над тёплой мансардой ↑

Мансардную крышу приходится утеплять, а утеплитель и деревянные конструкции имеют свойства впитывать влагу из воздуха. Проветривать их снизу, со стороны помещений, не получится, воздух там более влажный, чем на улице. Наоборот, изнутри крышу нужно защитить от влаги, закрыв стропила пароизоляционной плёнкой. Единственная возможность не дать дереву и минвате отсыреть — обеспечить их вентиляцию снаружи, обязательно оставив между кровельным покрытием и подкровельной плёнкой вентилируемый воздушный зазор высотой не менее 4 см. Гидро(паро)изоляция не обеспечит выход водяных паров, поэтому для мансардных кровель используют только паропроницаемую ветровлагоизоляцию (диффузионную мембрану).

В заключение скажем, что от того, насколько верно будет подобрана конструкция крыши и выбраны материалы для её монтажа, зависит не только комфорт проживания в доме, но и долговечность строения. Если вы не обладаете достаточными знаниями в области строительства, не имеете времени либо желания вникать в тонкости современных технологий, лучшим решением будет поручить выполнение ответственных работ опытным профессионалам.

Виды пароизоляции

Однослойные полиэтиленовые пленки

Изготавливаются из низкоплотного полиэтилена, что обеспечивает повышенную степень проникновения пара. Этот материал часто имеет дефекты, связанные с попаданием посторонних частиц при изготовлении. Самый дешевый вид изолирующего материала.

Полиэтиленовые пленки с армированием

В сравнении с однослойным полиэтиленом армированная пароизоляция имеет немного большую толщину, так как включает в себя усиляющий каркас. Он состоит из полимерных крученных нитей, располагающихся во взаимно перпендикулярных направлениях. Крепление сетки к полиэтиленовому основанию производится теплой прессовкой.

Эта методика не отражается на гидроизоляционных и механических свойствах материала, но может понижать степень пароизоляции.

Антиконденсатная пленка

Выполняется из двух слоев: гладкого и ворсистого. Гладкий слой крепится к изолируемой поверхности. Ворсистый слой создается из целлюлозных волокон. Пар, попадая на такую поверхность цепляется за волокнистую структуру, тем самым предотвращая стекание влаги на нижележащие конструкции скатных кровель. Лишняя вода выводится вместе с воздухом через вентилируемое пространство.

Полимеры с фольгированным слоем

Изготавливаются из пенофола или вспененного полипропилена, покрытых тонким слоем металла. Благодаря отражающим свойствам металлических поверхностей такая пароизоляция осуществляет дополнительную функцию защиты от теплопотерь.

Мембраны (пленка для пароизоляции кровли)

Мембранные пароизолирующие материалы разделяются на пять основных классов:

  • Тип А. Имеет повышенную устойчивость к влаге и ветру. Укладывается между кровельным покрытием и теплоизолирующим слоем. Технология изготовления – спанбонд. Такая пароизоляция не пропускает влагу, протекающую через щели кровельного материала, а также от образующегося конденсата. Отсутствие ламинирующего слоя позволяет использовать такие мембраны в кровельных конструкциях с уклоном более 35 градусов. Для отвода избытка влаги необходимо устраивать вентиляционные отверстия из двойной обрешетки, располагаемой между мембраной и утеплителем.
  • Тип АМ. В отличие от Типа А имеет многослойную структуру. Ее располагают между утеплителем и кровлей, для обеспечения надлежащей защиты от негативных атмосферных воздействий. Наиболее распространенной является трехслойная конструкция, состоящая из двух слоев спанбонда с располагающейся между ними диффузной пленкой. Она выступает в роли гидроизоляции, так как пропускает пар, но задерживает воду. Укладка производится непосредственно на теплоизолирующий слой, что снижает затраты труда на устройство вентиляционного зазора.
  • Тип В. Двухслойный материал. Состоит из слоя пароизолирующей пленки и спанбонда. Применяется для ограждения утеплителя от внутренних паров здания. Применяется только в утепленных кровельных конструкциях.
  • Тип С. Изготавливается аналогично мембранам типа В. Имеет более прочный и толстый слой спанбонда, обеспечивающего более качественную защиту утеплителя от воздействия влаги. Используется в утепленных и неутепленных, скатных и плоских кровлях.
  • Тип D. Состоит из полипропиленовой ткани, защищенной с одной стороны ламинирующим полимерным покрытием. Структура материала позволяет ему выдерживать значительные механические воздействия. Это обусловливает его укладку между утеплителем и стяжкой чердачного пола, а также в неутепленных кровельных конструкциях.

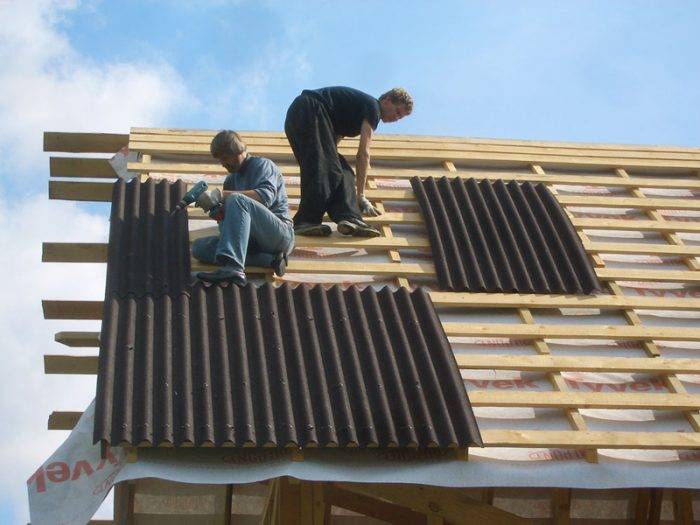

Инструкция по монтажу ондулина

Чтобы правильно крыть крышу ондулином, нужно обязательно придерживаться определенного алгоритма.

Вашему вниманию инструкция по укладке ондулина своими руками:

Крепление первого листа нужно начинать со стороны, дальней от ветра, и обязательно с нижней части ската. Для выравнивания листов натяните шнур по нижней кромке, учитывая, что вылет листа должен оканчиваться на расстоянии около 5 см от фартука-капельника. Крайней волной лист должен заходить на ветровую доску. В пространство волн между листом и обрешеткой поместите заполнитель, освободив в нем отверткой вентиляционные отверстия. Если этого не сделать, то в отверстия под волнами могут залетать птицы, и даже поселиться шершни.

Спец.гвозди оснащены специальными шляпками, поэтому крепление осуществляется так: молотком вы под углом 90 градусов пробиваете гвоздь с открытой шляпкой, а после того, как вбили его, надеваете декоративную шляпку-заглушку.
Помните, что на каждом листе у вас будет три линии крепежей. Чтобы попасть гвоздем в обрешетку либо разметьте лист, либо натяните по линии обрешетки веревку

Важно помнить, что отступ линий, по которым вбиваются гвозди будет зависеть от шага вашей обрешетки, однако менее, чем 3 линии гвоздей на листе быть не может. Далее крепление осуществляйте по схеме ниже.

Второй листок уложите внахлест на 1 волну, и прибивать гвоздями его первую волну вы уже будете вместе с нахлестом, то есть сразу в обрешетку сквозь два листа. В процессе следите, чтобы второй лист не выступал за границы шнурка, регулирующего горизонтальность низа кровли. В любой иной ситуации листы будут лежать косо. Если нужно будет отрезать кончик листа, можно воспользоваться ножовкой.

Второй- следующий ряд относительно первого ложится в порядке шахматной доски. Для этого, возьмите и разрежьте лист продольно посередине. Установите нахлест между рядами 10-15 см. Если позволяет уклон крыши, тогда нахлест допустимо уменьшить, добившись, тем самым, экономии в расходе материала.

  • После окончания монтажа последнего сегмента, можно перейти к креплению аксессуаров кровли, выполняющих функции защиты и декора.
  • Щипцовые элементы устанавливаются на ветровую доску, которая вплотную прижата к ондулину. Нахлест щипцов- около 15 см. Прибивается теми же гвоздями в торец.
  • Конек для ондулина крепится с края крыши, противоположного преимущественному направлению ветра, как и листы. Прибивается конек в каждую нижележащую волну, с двух сторон поочередно. Нахлест элементов конька составляет также 15 см.

Теперь, когда вам известна пошаговая инструкция укладки ондулина, вашему вниманию видео инструкция для более детального ознакомления с процессом монтажа.

Теперь вы сможете легко крыть крышу с помощью ондулина. Возможно, вы уже имеете опыт работ с этим материалом? Поделитесь впечатлениями с читателями ниже.

Особенности выбора гидроизоляционного материала

Кровельные покрытия без дополнительных строительных мероприятий не могут гарантировать герметичность, особенно это касается мест примыкания к кровле дымоходов, технологических и инженерных коммуникаций. Свою технологию и материалы гидроизоляции имеют плоские и наклонные крыши.

Схема гидроизоляции примыкания дымохода

Очень удобны в работе специальные гидроизоляционные кровельные ленты

При выборе конкретных видов гидроизоляции нужно обращать внимание на следующие параметры:

  • практичность и экономность;
  • технологичность и ремонтопригодность;
  • безопасность и экологичность;
  • стоимость и время эксплуатации.

Каждый тип кровли имеет свои архитектурные особенности, что оказывает влияние на материалы изготовления и технологию нанесения. Для облегчения выбора рекомендуем ознакомиться с кратким перечнем известных брендов.

Таблица. Наиболее известных производителей гидроизоляционных материалов.

Наименование производителяТехнические параметрыРазброс цен в зависимости от марки

Биполь

Применяется для гидроизоляции плоских кровель, наплавляемый, СБС-модифицированный. Изготовляется на основе стеклохолста, стеклоткани или полиэстера, может иметь покрытия каменной крошкой или двустороннее пленочное покрытие. Гидроизоляция наплавляемая рулонная.90–130 руб.

Бикроэласт

Основание: стеклоткань, полиэфир, каркасная ткань. Рулонная наплавляемая гидроизоляция для плоских крыш. Отличается повышенными показателями гибкости при отрицательных температурах, защитное покрытие – модифицированный битум.70–110 руб.

Бикрост

Лицевая сторона имеет крупнозернистую каменную посыпку, рабочая защищена полиэтиленовой пленкой. Во время нагревания защитная пленка самоудаляется. Гидрозащитное покрытие – окисленный битум, устойчив к негативному воздействию жестких ультрафиолетовых лучей.65–85 руб.

Стеклоизол

Изготавливается на основе стеклохолста или стеклоткани, с одной стороны нанесена каменная крошка. Рулонная наплавляемая гидроизоляция для плоских крыш. Перед началом работ основание следует покрывать праймером на битумной основе.50–65 руб.

Рубемаст

Традиционная рулонная гидроизоляция на основе картона, в настоящее время используется редко из-за неудовлетворительных эксплуатационных показателей. Достоинство – низкая стоимость.45–55 руб.

LOGICROOF

Применяется для гидроизоляции плоских и наклонных крыш, может быть неармированной и армированной. Срок службы не менее 30 лет, не теряет эластичности при отрицательных температурах воздуха. Не боится УФ-лучей.400–500 руб.

ECOPLAST

Полимерные мембраны бизнес-класса, изготовлены на основе прочного поливинилхлорида, за счет армирования существенно увеличиваются показатели механической прочности. Имеет абсолютную водонепроницаемость, не поддерживает открытого огня.350–410 руб.

ТехноНИКОЛЬ

Мастики на основе модифицированного битума, универсального использования. Могут применяться самостоятельно или в качестве дополнительных средств гидроизоляции различных кровельных покрытий.1800–2800 руб.

Bitumast

Мастика широкого спектра назначения, может изготавливаться на основе битума или искусственного каучука. Имеет высокие показатели адгезии с различными строительными материалами. Разрешается нанесение только на сухие поверхности.1400–2300 руб.

ECOMAST

Изготавливается с использованием модифицированного битума, применяется в холодном виде. Имеет высокие значения адгезии, не реагирует на жесткое ультрафиолетовое излучения. Проста в использовании, длительное время сохраняет свои первоначальные характеристики.1000–1100 руб.

Гидроизоляционная мастика Bitumast

Гидроизоляция

Безусловно, современный материал обладает качественной герметизацией, которая надежно защищает структуру постройки от всевозможных протеканий. Часто именно эта проблема возникает при выборе дешевого и малоэффективного компонента. Однако возникает вопрос, нужен ли дополнительный слой герметизации?

К примеру, компании-производители в правилах прописывают, что дополнительная защита вовсе не нужна, так как ондулин прекрасно справляется со своими функциями. Однако в каждом случае своя специфика кровли. Бывают моменты, когда гидроизоляция просто необходима. В частности, при обустройстве чердака или мансарды, дополнительный слой пленки не помешает. Специалисты уверены, что так будет полностью закрыт доступ к самым доступным местам помещения. Влага будет задерживаться в пленки. К тому же гидроизоляция крыши необходима при частых стыках и большом количестве крепежей.

Хотя существуют и другие способы защитить кровлю от жидкости при использовании ондулина, выполняют следующие действия:

  1. В первую очередь по всему периметру карниза стелют самоклеящуюся гидроизолирующую ленту. Таким образом, в водосточные желоба доступ будет намертво закрыт.
  2. Гидроизолирующую самоклеящуюся ленту также применяют при защите надстроек, стыков, окон, труб для дымохода и т.д.
  3. Пароизоляционные мембраны используются при установке утеплителя из минеральной ваты. Мембраны выполняют функцию барьера влаги. Устанавливают ее на теплоизолятор.

В любом случае, перед тем как утеплить и защитить поверхность крыши, стоит проконсультироваться у опытного специалиста, который знает толк в строительстве, реконструкции и отделке. Иначе можно навредить своими действиями и испортить материал.

На рынке существует масса различных фирм, которые выпускают подобную продукцию. Поэтому нужно составить список доброкачественных компаний, которые успели себя зарекомендовать на рынке. Лучше переплатить, чем заново перестраивать крышу и тратит лишние средства.

Черепица

Есть несколько видов кровельного материала, где присутствует этот термин:

Битумная черепица. Гидроизоляция предусмотрена на уровне технологии монтажа от производителя. Это подкладочный ковер, который служит одновременно и дополнительным фиксирующим элементом. Битум, содержащийся в черепице и ковре, спекается между собой при нагревании крыши от солнца.

Композитная черепица. Это своего рода металлическая черепица с небольшим размером листа. Отличия заключаются в составе защитного и декоративного слоя. Как и для любой металлической кровли под нее надо укладывать гидроизоляцию.

Керамическая и цементно-песчаная черепица. Отличаются между собой составом, формой, технологией изготовления. Но несмотря на это, монтаж проходит по общим принципам. И производители этих видов кровли при описании технологии монтажа также оговаривают наличие гидроизоляции.

Холодная кровля из профнастила: устройство и технология

Дом с холодным чердаком — далеко не редкость в современном строительстве. Такое решение особенно актуально для хозяйственных построек, а также дач. Часто холодная крыша из профнастила делается и в жилых домах, когда основной площади дома достаточно для его владельца и нет необходимости делать мансарду.

Устройство холодной кровли целесообразно, в первую очередь, по экономическим причинам. Во-первых, вы экономите на материалах, во-вторых, изолируя большое по площади подкровельное пространство от остального дома, не тратитесь на его обогрев. И, в-третьих, выполнить монтаж холодной крыши намного проще, чем укладывать полноценный кровельный пирог.

Тому, как правильно сделать холодную кровлю из профнастила, и посвящена эта статья.

Оглавление статьи (нажмите, чтобы открыть)

Металлическая кровля

Кровельное покрытие из металла бывает листовым и штучным. Листовые материалы — это металлочерепица, профнастил, фальцевая кровля. Штучное покрытие — кровельная шашка и кровельная чешуя.

Независимо от размера элемента и технологии укладки, «послойное» устройство пирога холодной крыши у всех одинаковое:

  • стропила;
  • гидроизоляция;
  • контробрешетка для обеспечения обязательного вентиляционного зазора;
  • обрешетка;
  • кровля.

Наличие гидроизоляции и вентиляционного зазора подкровельного пространства обязательно и для отапливаемых домов круглогодичного проживания, и для неотапливаемых дач или хозяйственных построек.

У любого кровельного металла высокая теплопроводность и низкая теплоемкость. При суточном снижении температуры крыша остывает гораздо быстрее, чем воздух внутри чердака. И конденсат изнутри на металлической кровле будет появляться практически ежедневно, даже летом.

Зимой, если здание отапливаемое, воздух на чердаке будет еще теплее — любая теплоизоляция перекрытия не абсолютна. Так же как и любая пароизоляция не обеспечивает полную защиту от проникновения паров теплого воздуха в чердак из помещения. А есть еще дымоходы и вентиляционные каналы, которые также служат источником тепла.

Гидроизоляция защищает чердак и стропильную систему. А чтобы не мокла контробрешетка и обрешетка, в подкровельном пространстве обязательно должен быть вентиляционный зазор.

Монтаж ондулина

Чтобы укладывать ондулин согласно всем требованиям, инструкциям и предписаниям, необходимо подготовить не только само финишное покрытие для крыши, но и определенный набор инструментов и комплектующих. Прежде всего, следует иметь под рукой:

  • ондулин в требуемом количестве, то есть исходя из площади кровли и учета нахлеста листов, кроме того, следует сделать запас примерно до 10%;
  • доборочные элементы;
  • ножовка по дереву либо электролобзик для раскроя материала;
  • гидро- и пароизоляционные мембраны либо рубероид;
  • строительный степлер и скобы к нему для закрепления изоляционной пленки;
  • плотницкий молоток;
  • нож строительный;
  • уровень, шнур, маркер для разметки;
  • плоскогубцы, отвертку или шуруповерт;
  • дрель для высверливания крепежных отверстий;
  • саморезы с уплотнителем либо специальные кровельные гвозди.

Правильно положить ондулин своими руками не сложно. Закрепляется материал ручным инструментом на специальные ондулиновые гвозди. Для проведения работ желательно выбрать ясный и теплый день, без дождя, снега и палящего солнца. В результате работ пользователи получают роскошного вида кровлю, которая будет радовать своих владельцев многие годы. Итак, укладку ондулина можно разделить на этапы.

1. Подготовка крыши. Стоит сказать, что укладку можно производить даже поверх имеющегося покрытия. Конечно, старая крыша должна быть должным образом подготовлена. То есть тщательно убран мусор, устранены дефекты, если это металлическая кровля, то поверхность желательно обработать антикоррозийными составами и так далее.

Когда ондулин – это первое покрытие для кровли, то прежде чем его стелить, стоит внимательно ознакомиться с инструкцией производителя, например, именно там детально расписано при каком наклоне кровле, какая требуется обрешетка под ондулин:

  • при наклоне от 5 до 10 градусов требуется сплошная обрешетка из фанеры или других подобных материалов, при этом нахлест по ширине делается в 2 волны, а по длине в 30 см;
  • от 10 до 15 градусов монтируется обрешетка из бруса с шагом в 45 см, нахлест боковой составляет 1 волну, а концевой – 20 см;
  • при наклоне более 15 градусов допускается обрешетка с шагом в 60 см, а нахлест по ширине листов также составляет 1 волну, а концевой 17 см.

2. Укладка покрытия. Чтобы правильно стелить ондулин, следует учитывать преобладающее направление ветра. Это поможет продлить срок эксплуатации материала на несколько лет. Работа по монтажу начинается от ската, который расположен в противоположном направлении от движения ветра. Крепление производится на гвозди либо саморезы с расчетом 20 крепежей на каждый целый лист. Резать ондулин легко ножовкой для древесины. Схема монтажа довольно простая. Укладку первого ряда начинают с цельного листа, а второй ряд рекомендуется укладывать с половинного и чередовать такую последовательность по всей крыше. Гвозди или шурупы должны фиксировать листы к обрешетке. Монтировать их следует на концах каждого листа и на середине всех волн, а также в местах нахлеста с пропуском 1 волны. Чтобы выполнить крепление наиболее ровно, следует натягивать строительный шнур и ориентироваться по нему.

3. Заключительные работы. Завершает процедуру укладки ондулина монтаж доборных элементов. При этом многие элементы, например, такие как ендовы, фартук примыкания, щипец и так далее легко выполнить при помощи листов ондулина, достаточно их правильно обрезать либо загнуть. Также не стоит забывать про обработку стыков, в которые может попасть влага при эксплуатации. Чтобы провести их герметизацию можно использовать специальную самоклеящуюся ленту, например, Ондуфлеш.

В целом можно отметить, что укладывать ондулин своими руками совсем не сложно

Важно лишь ответственно подойти к процессу, приготовить все необходимые материалы и инструменты, а также изучить технологию монтажа. С помощью ондулина можно не только быстро покрыть крышу нового строения, но также и отреставрировать кровлю давно эксплуатируемого здания

Стоит отметить, что правильно класть ондулин довольно легко даже в одиночку, однако, важно строго действовать по инструкции производителя и тогда покрытие прослужит не только гарантированный срок, но намного превысит указанный период.

Видео по теме:

Полипропиленовая и полиэтиленовая пленка

Самым дешевым вариантом из всех вышеперечисленных материалов являются тонкие полиэтиленовые и полипропиленовые пленки. Однако низкая стоимость не означает плохое качество и низкую эффективность, такие материалы обеспечивают контролируемый выпуск пара из помещения.

Армированная пленка из полиэтилена может быть двух видов: перфорированная и многослойная фольгированная. Оба варианта с большим успехом используются для создания пароизоляционного слоя в домах с деревянными потолочными перекрытиями. Фольгированный материал параллельно выполняет теплоотражающую функцию. В результате тепло остается в помещении, что позволяет получить некоторую экономию на отоплении.

Полипропиленовая пленка имеет в своем составе гигроскопичные волокна, поэтому она одновременно пропускает пар и впитывает влагу. Таким образом, влага проникает в волокна, и, постепенно испаряясь, выходит наружу.

Пленки из полиэтилена и полипропилена представлены потребителю в рулонном виде, что определяет способ их монтажа. Решение вопроса, как сделать пароизоляцию потолка, предполагает выполнение следующих действий:

  • Пленку нарезают на части определенной длины.
  • Укладывают полотна на потолок, делая нахлест около 15 см.
  • Места стыков герметично проклеивают широкой самоклеящейся лентой.
  • Выполняют фиксацию краев пароизоляционного материала, используя металлический профиль или строительные скобы.

Лучшими пароизоляционными характеристиками в этой группе материалов обладает «Изоспан В». Однако, несмотря на отличную паропропускную способность, этот изоспан для потолка в деревянном доме имеет достаточно значимый недостаток – самые низкие прочностные характеристики. Такое свойство значительно усложняет монтажные работы

При использовании «Изоспан В» следует проявлять осторожность и аккуратность.

Материал «Изоспан В» представляет собой двухслойное полипропиленовое нетканое полотно. Его верхний слой имеет гладкую поверхность, нижний слой – волокнистый и шероховатый. Именно ворсинки не позволяют конденсату проникать в утеплитель и к потолочному перекрытию. Выбирая этот материал для обустройства пароизоляционного слоя, следует знать одну особенность: его укладка выполняется перед утеплителем. При пароизоляции потолка в деревянном доме в первую очередь укладывают пленку «Изоспан В», направляя ее гладкую сторону вниз.

Процесс выглядит следующим образом:

  • Рулон распаковывают и раскатывают полотно. Отмеряют и отрезают куски определенного размера.
  • Полосы укладывают, делая нахлест в 15-20 см в горизонтальном и вертикальном направлении.
  • Элементы для фиксации полотна выбирают в зависимости от материала, из которого будет изготовлен декоративный потолок. Например, для гипсокартонного потолка используют металлические профили, для потолка, обшитого вагонкой, берут деревянные рейки.
  • Независимо от материала изготовления рекомендуется приобретать саморезы с антикоррозийным покрытием.
  • Места стыков полотен заклеивают клейкой лентой, причем сделать это необходимо достаточно плотно.
  • Выполняют крепление утеплителя к потолку с помощью пластиковых тарельчатых дюбелей или оцинкованных саморезов.
  • Поверх теплоизоляции монтируют еще один слой пароизоляции «Изоспан В».
  • В завершении выполняют монтаж отделочного материала. При этом между пароизоляционным материалом и декоративной конструкцией следует оставить свободное пространство около 4 мм.

Преимущества современного материала

Стоит отметить, что ондулин очень популярен на европейском континенте, его используют практически все известные застройщики. И в этом нет ничего удивительного, так как материал на рынке стоит недорого, зато обладает отличными характеристиками.

Когда специалисты строят крыши из ондулина, то поверхность становится водостойкой. Это все благодаря специальной пропитке – битум. Данный фактор совершенствует материал, который может долгое время находиться под воздействием природных явлений совершенно нетронутым и неиспорченным.

Также стоит выделить следующие плюсы ондулина:

  1. Оптимальное функционирование при температурных изменениях;
  2. Не реагирует на жиры, бензин и различные масла;
  3. Устойчивость к прямым солнечным лучам. При этом цвет материала не меняет цвет, не тускнеет;
  4. Отлично справляется с бактериями, плесенью и остальным микроорганизмам, которые разрушают поверхность крыш;
  5. Ондулин имеет небольшой вес, легко транспортируется, не создает дополнительных нагрузок на конструкцию здания.

Для крыши этот материал походит лучше всего, так как обеспечивает надежную защиту от внешних факторов.

Эксплуатационные характеристики ондулина

В целях привлечения покупателей ондулин в рекламных буклетах назывался еврошифером, наши соотечественники доверяют заграничным стандартам, и вполне обоснованно. Но они не знали, что ондулин в Европе никогда не использовался как кровельное покрытие жилых зданий, этим материалом накрывали только самые дешевые и временные сооружения: навесы, складские площадки и т. д. И то только в тех случаях, когда не планировалось длительное время пользоваться такими сооружениями, они стояли максимум 5–8 лет, а потом сносились.

В нашей стране неопытные застройщики накрывали ондулином дома, рассчитанные на многие десятилетия эксплуатации. Ондулин же теряет свои первоначальные свойства максимум через десять лет, потом его нужно демонтировать. Это долго и дорого, намного выгоднее сразу накрывать крышу надежными, качественными и долговечными материалами.

Ондулиновая кровля не отличается долговечностью

Основание ондулина изготавливается из отходов бумажного производства или макулатуры, затем листы пропитываются водонепроницаемыми битумными материалами и красками, плоским листам придается профиль.

Структура и цвета ондулина

Именно физические свойства основания оказывают решающее влияние на технические параметры.

Вес. По этому показателю он уступает только металлическим кровлям и мягкой черепице. Асбестоцементный шифер и натуральная штучная черепица тяжелее.

Технологичность. Материал легко режется обычными ручными пилами, гнется, без проблем пробивается гвоздями. Это несколько упрощает процесс монтажа. Но есть и проблемы – ондулин боится высоких и низких температур, в таких условиях он становится слишком мягким или хрупким, почти полностью теряет механическую прочность

Передвигаться по кровле следует крайне осторожно, приходится терять время на изготовление специальных приспособлений для передвижения по непрочным покрытиям.
Передвигаться по кровле следует крайне осторожно

Горючесть. И целлюлоза, из которой изготовлено основание материала, и битум, используемый для пропитки, отлично поддерживают горение

Это самое огнеопасное кровельное покрытие из всех используемых в строительстве видов.

Долговечность. Как уже упоминалось, максимум через десять лет кровля подлежит замене или капитальному ремонту. Долговечность ондулина самая низкая среди кровельных покрытий.
В среднем срок службы ондулина составляет 10 лет

Неоспоримое преимущество – низкая цена. Но крыша не тот архитектурный элемент дома, на котором целесообразно экономить. Для ее строительства надо применять самые качественные и долговечные материалы.

Ондулин — одно из самых бюджетных кровельных покрытий

Расчёт кровли из ондулина: пошаговая инструкция

Предлагаемый метод расчета комплектующих на крышу  из ондулина позволит Вам самостоятельно определить нужное количество листов, доборных элементов, гидроизоляционной пленки, пароизоляционной мембраны, гвоздей, рассчитать ориентировочную сумму затрат на покупку кровельных материалов.

Расчёт листов на крышу

Полезная площадь листа ондулина – это площадь, которая не учитывает нахлёст. При расчете кровли из ондулина полезные размеры листа следует определять используя данные с учётом напуска. В ней для разных моделей битумных листов указаны точные размеры: длина, ширина, толщина, шаг и высота волны.

Для расчёта потребности в материалах нужно знать не только линейные размеры и конфигурацию крыши, но и определить угол наклона скатов. От этого напрямую зависит необходимое число листов. Например, для ондулина модели DIY размер листа составляет 0,75×2 метра (м), а полезная площадь варьирует от 0,95 до 1,2 м, с уменьшением угла наклона крыши, увеличивается напуск. Т.е при постоянной фактической длине и ширине лист может иметь разную полезную площадь.

Найти требуемое число листов еврошифера на 1 скат крыши можно так:

  1. Рассчитать полезный размер листа:

lпол. = lф..— с1              (1.1)

bпол. = bф..— с2  (1.2)

где lпол., bпол. – полезная длина и ширина ондулина соответственно, м;

lф., bф. – фактическая длина и ширина листа соответственно, м;

с1 – поперечный нахлёст,м. Принимается равным от 0,12 м (для листов Ондулин SMART при угле наклона ската больше 15°) до 0,3 м.

с2 – продольный (боковой) нахлёст в метрах. Зависит от угла наклона ската и составляет 1-2 волны.

Когда и какие при монтаже крыши  нужны напуски листов, смотрите в разделе:

  1. Определить число листов в горизонтальном ряду. Для этого разделить длину ската на рабочую ширину листа. Округлить полученное значение до ближайшего большего целого.
  1. Найти число горизонтальных рядов. Для этого разделить ширину ската на полезную длину листа. Округлить полученное значение до ближайшего большего целого.
  1. Узнать требуемое количество листов на 1 скат. Умножить число листов в горизонтальном ряду на число таких рядов.

Аналогично рассчитать расход материала для других скатов.

Расчёт конька и ендовы

Полезный размер ендовы такой же, как у конька (). Формула расчета одинаковая:

N=Lф/Lпол             (1.3)

где Lф – фактическая длина конька (или ендовы) крыши;

 Lпол – полезный размер конька (или ендовы).

Расчёт гвоздей для  ондулиновой крыши

Гвозди для кровли из ондулина считают исходя из расхода на крепление одного элемента. Зная количество листов и погонный метраж конька, ендовы, щипца, используя таблицу «Расход гвоздей на крышу», легко самому определить, сколько нужно гвоздей на один лист ондулина и всю крышу. Полученные значения складывают и округляют в большую сторону (для запаса). Размер гвоздя (его длина и диаметр) указан в таблице «».

Таблица «Расход гвоздей на крышу»

Наименование элементаШаг крепленияРасход
Кровельный листСм. п.520 шт. на 1 лист
КонёкВ каждую волну обоих скатов20 шт. на 1 м. п.
ЩипецПо 2 гвоздя с шагом 31 см (на каждую сторону)16 шт. на 1 м. п.
ЕндоваВ каждую волну, с которой пересекается ендова10-12 на 1м. п.
Торцевое примыкание к стенеВ каждую волну10 шт. на 1 м. п.
Боковое примыкание к стене20-30 см4-6 шт. на 1 м. п.
Внешний изломВ каждую волну10 шт. на 1 м. п.
Внутренний изломВ каждую волну10 шт. на 1 м. п.
Примыкание к печной трубеПо периметру трубы в каждую волну или через 20-30 см (если вдоль волны)Порядка 18-24 шт. на оформление 1 примыкания
Примыкание к вентиляционной трубеВ каждую волну10 шт. на оформление 1 примыкания

Приведенный метод поможет Вам оценить ориентировочные затраты на покупку материалов. Точный расчет листов и доборных элементов правильно проводить после монтажа обрешетки.

Расчет кровельных пленок и мембран

Гидро- и ветрозащиту крыши выполняют после монтажа стропил перед устройством обрешетки. При расчете кровельных пленок и мембран помните о напуске между горизонтальными рядами. Нахлест пленки менее 100 мм сведёт на нет все усилия по защите внутренних слоёв кровли от конденсата. При покупке гидроизоляционных материалов учитывайте полезную площадь после монтажа, а не указанную на рулоне.

Монтаж изоляционных материалов своими руками

Для осуществления монтажа требуется не столько мастерство, сколько правильное понимание сути производимых операций. Все работы ведутся при помощи молотка, ножа для резки пленки, гвоздей или шурупов. Поэтому самостоятельный монтаж несложен технически, но требует аккуратности и тщательности.

Рассмотрим вариант крепления изоляции изнутри, при установленной кровле.

  1. Прежде всего, надо обеспечить необходимый зазор между слоем пленки и кровлей. Если имеется сплошная обрешетка, то на ней между стропилами устанавливается дополнительная вентиляционная, толщиной 2 см. В этой статье вы можете прочитать про монтаж ондулина.
  2. Расстояние между планками обрешетки учитывает ширину пленки, для закрепления стыков. Монтаж ведется сверху вниз. Все стыки проклеиваются скотчем.
  3. После этого устанавливается слой утеплителя согласно технологии для выбранного материала. Затем производится монтаж пароизолирующей мембраны. Как стороной укладывают пароизоляцию под ондулин? Каждый вид пароизоляции имеет свою инструкцию на этот счет, обычно ворсистая сторона направлена внутрь здания.
  4. Установка слоев подобна монтажу гидроизолятора, но порядок расположения обратный — снизу вверх. Завершает установку обшивка скатов листовыми материалами и отделка.

Укладка пароизоляционной мембраны

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
