Теплый пол Unimat

Структура и свойства

Этот вид инфракрасного обогревателя теплого пола имеет вид множества стержней, которые параллельно подключены при помощи гибких соединительных проводов. Они чем-то напоминают веревочную лестницу. В стержнях находится материал, состоящий их карбона, серебра и меди. Когда на карбон попадает ток, он интенсивно выделяет тепловую энергию. Чем хорош стержневой карбоновый пол, так это тем, что обладает свойствами саморегуляции: количество выделяемого тепла зависит от его температуры. То есть при местном повышении температуры (поставили на пол что-то, пол из-за плохой теплоотдачи нагрелся) он выделяет меньше тепла и температура понижается. Это свойство не говорит о том, что система со стержневыми нагревателями не нуждается в терморегуляторе. Терморегулятор управляет потребляемой мощностью (экономит деньги на отопление), а саморегуляция предотвращает от перегрева (продлевает срок «жизни»).

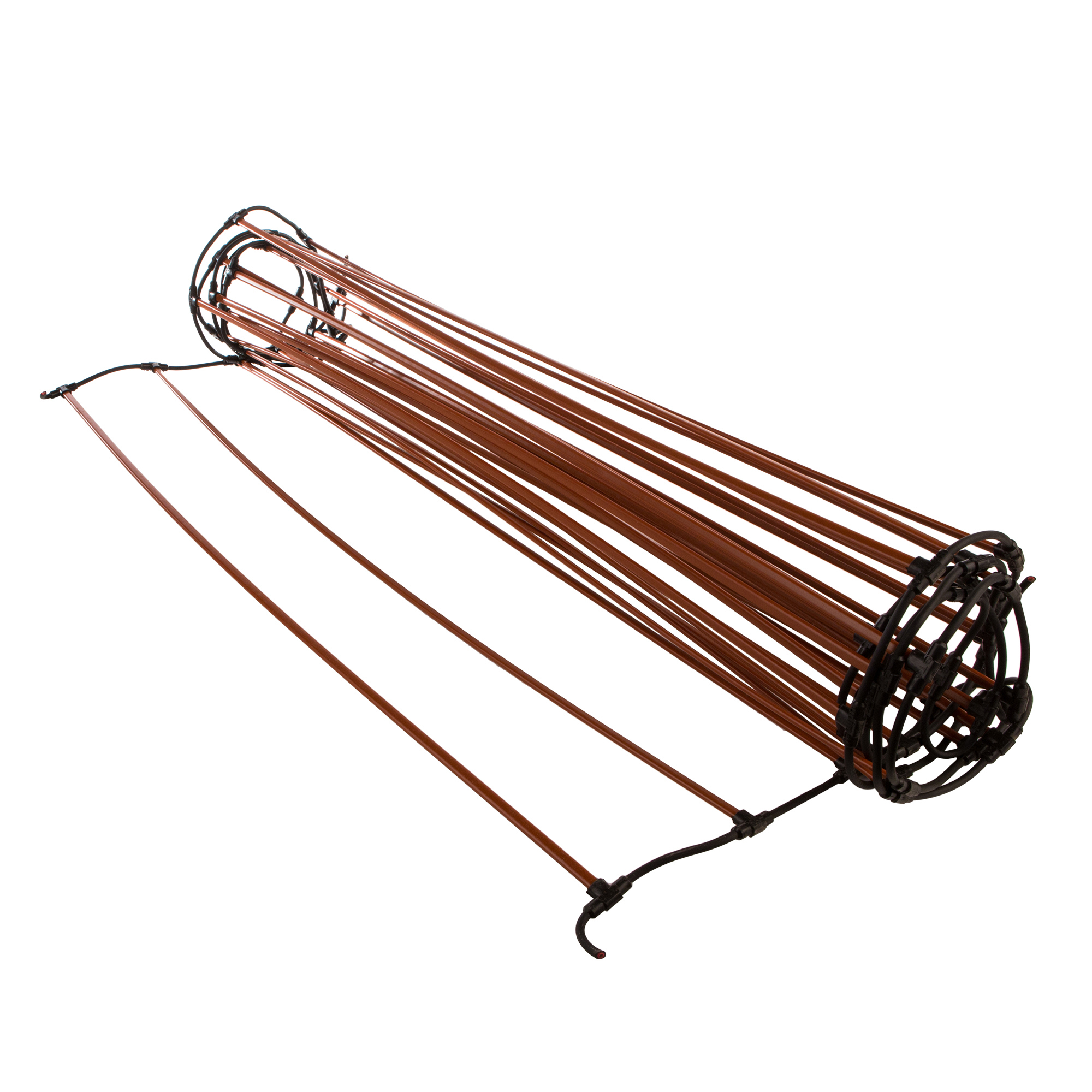

Стержневой инфракрасный саморегулирующийся мат

Система отопления с греющими стержнями, как и все системы электрического теплого пола, требует установки терморегулятора и датчика температуры пола. Без них обогревательные элементы работают, но постоянно на одной мощности. Ни о какой экономии в этом случае речь не идет, а срок службы становится намного меньше.

Конструкция

В основе системы, имеющей инновационную технологию прогрева, лежит уникальная разработка южнокорейской компании. Конструкция включает стержни, непредставляющие опасности для здоровья человека, которые присоединены друг к другу параллельным соединением при помощи защитного провода. К электросети их подключают через терморегулятор. Стержни имеют специальное покрытие – особую оплетку из пластика, которое противодействует воздействию окружающей среды и защищает их в процессе эксплуатации, поэтому использовать стержневой теплый пол Unimat можно и на открытом пространстве.

На заметку

Эта система – уникальная, поскольку не ставит каких-либо ограничений на расстановку мебели.

Данную конструкцию можно использовать и в помещениях повышенной влажности, поэтому термоматы можно встретить в аквапарках, саунах, ванных и т. д.

В настоящее время компания выпускает 2 вида карбонового теплого пола – Rail и Boost. Они практически идентичны, но есть и некоторые различия.

Rail

Конструкция этого типа карбонового пола полностью классическая – тонкие стержни установлены на расстоянии 10 см друг от друга и соединены боковыми токопроводящими кабелями.

Специфика этого вида заключается в значительном энергосбережении во время нагрева. Благодаря вышеописанному принципу защиты с применением полимерных композитов внутри стержней, общая экономия электроэнергии может достигать 60%.

Rail может устанавливаться как в стяжку, так и в плиточный клей. Оптимальная высота защитного покрытия должна составлять 5 см. Удельная мощность составляет 16 Вт/м², а максимальная – 130 Вт/м².

Технические характеристики:

Но если такой степени нагрева будет недостаточно, специалисты рекомендуют монтаж более мощного вида карбонового пола.

Boost

Внешне он практически ничем не отличается от серии Rail. Разница заключается только в мощности и расстоянии между карбоновыми элементами. Модели этой серии имеют оптимальную мощность 138 Вт/м² при максимальной в 160 Вт/м². Цветовая маркировка необходима для быстрого определения вида, а также служит одним из факторов защиты от подделок.

Теплый пол инфракрасный Унимат серии Boost может устанавливаться не только в жилых помещениях, но и в комнатах с повышенной влажностью – ванная, кухня. Во время работы температура поверхности будет в пределах 28-30°С.

Технические характеристики:

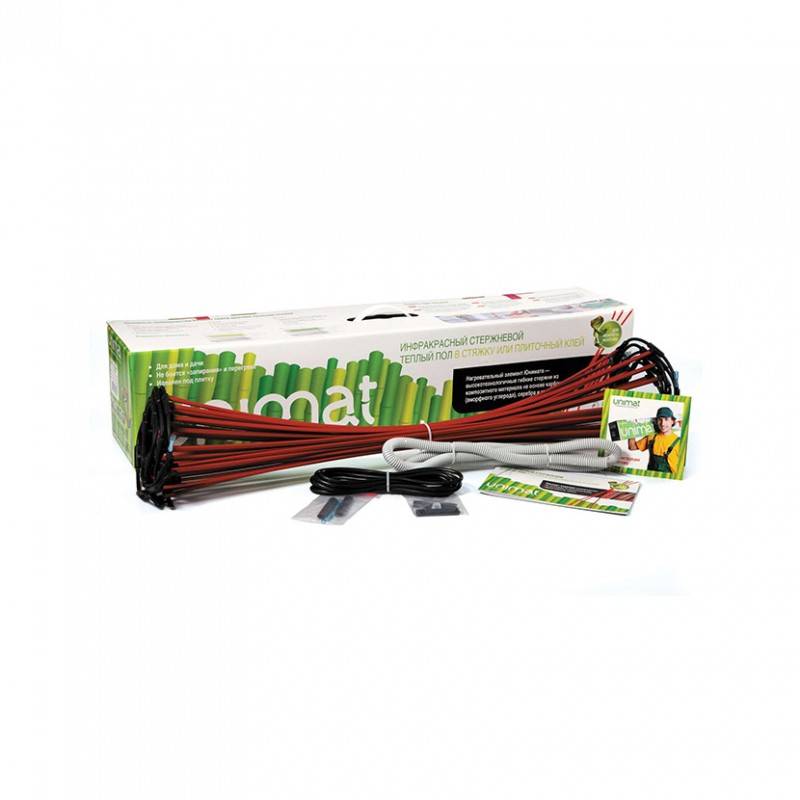

Комплектация моделей стандарта. Она включает в себя нагревательные элементы, Провода для подключения к терморегулятору, гофрированную трубку для монтажа датчика температуры и соединительный комплект. Последний предназначен для выполнения монтажа — с его помощью соединяются электрические кабели на поворотных узлах.

Положительные стороны Unimat

1. Простота монтажа. Полы монтируются в стяжку или непосредственно под плитку без каких бы то ни было проблем – достаточно просто ознакомиться с инструкцией
2. Высокий уровень КПД – обеспечивается саморегуляцией карбоновых стержней
3. Возможность гибкой настройки режимов включения/выключения (хотя этот плюс больше относится к терморегуляторам)
4. Расстояние между стержнями можно менять по своему усмотрению в зависимости от геометрии комнаты
5. Не боится перегрева – карбоновые стержни, находящиеся в тепле попросту не включатся, поэтому перегрев невозможен
6. Равномерное распределение тепла по всему полу

Модификации

Теплый пол Unimat Rail имеет несколько разновидностей под общим кодом HR, они отличаются друг от друга фиксированной площадью термоматов и мощностью обогрева:

Потребляемая мощность нагрева стержней варьируется в таком порядке: при минимальной температуре нагрева стержня увеличивается до максимальной потребляемой мощности, при максимальном нагреве стержня (60°С) падает до 77 Вт на погонный метр. В целом эти цифры и составляют среднюю потребляемую мощность термоматов на погонный метр.

Потребление энергии тёплыми полами

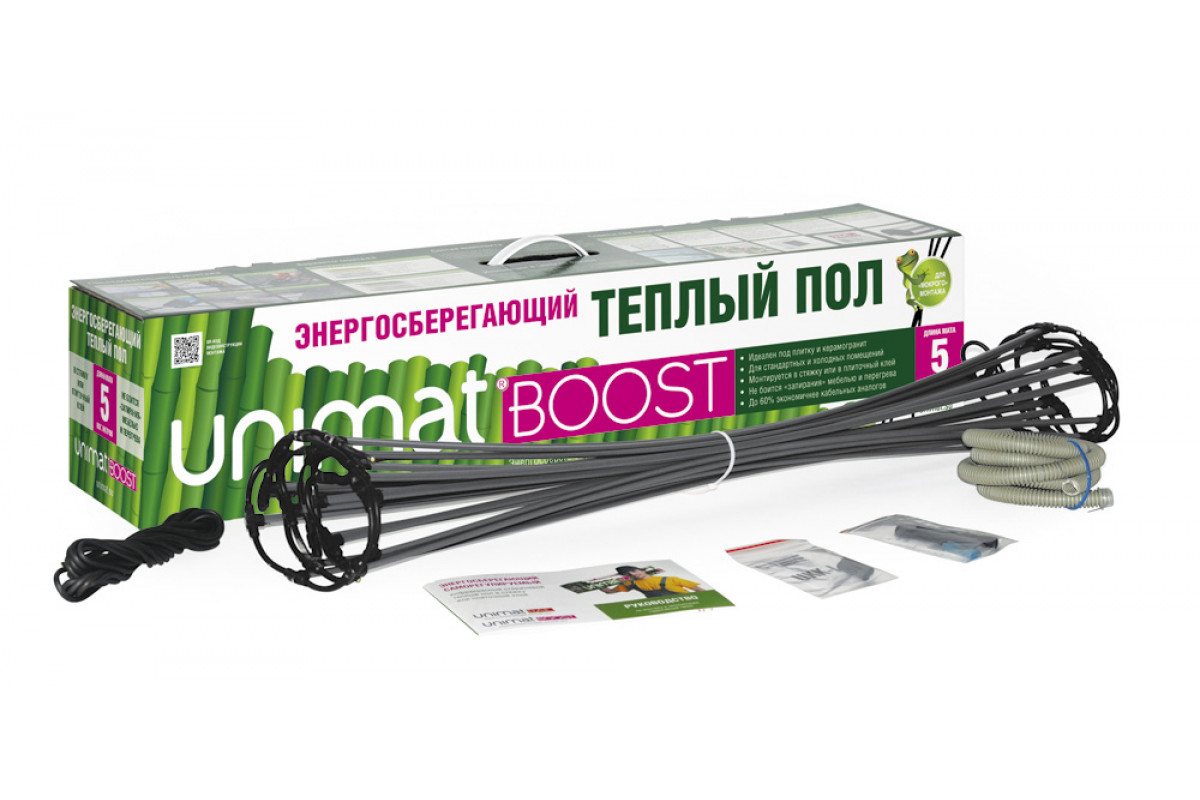

Модель Unimat Boost

Более мощный стержневой инфракрасный теплый пол Boost представляет собой гибкие карбоновые стержни, соединенные в параллельной последовательности в термомат. Это позволяет системе работать, если один из стержней выходит из строя. Система саморегулирующаяся, то есть обогрев способен уменьшаться, если теплоотдача заблокирована.

Монтаж осуществляется под любое напольное покрытие, рекомендуется фиксировать тонким слоем стяжки или клеевой основы. Допускается монтаж системы в помещения с повышенной влажностью.

Характеристики Unimat Boost: максимальная мощность потребления – 160 Вт/кв м, средняя – 138 Вт/кв м, ширина термоматов – 83 см. Допускается максимальное соединение в длину до 25 метров, ширина шага между стержнями – 9 см, цвет стержней – темно-серый.

Стержневой пол Boost позиционируется, как разработанный специально для холодных и влажных помещений. Гарантийные обязательства на него – до 20 лет.

Модель пола Boost также имеет несколько модификаций, которые характеризуются разной площадью термоматов и мощностью. Выпускают модификации под общим кодом от Unimat Boost-0100 до 2500, цифрой обозначается количество погонных метров в упаковке (от метра до 25 м).

Модель Unimat Cord

Теплый пол Unimat Cord представляет собой теплый кабельный пол, его основу составляет электрический двухжильный кабель с резистивными свойствами.

Может быть в двух видах: с шагом, фиксированным на сетке, и в бухтах. Дополнительно изолирован сверхпрочным тефлоновым покрытием, что обеспечивает длительность эксплуатации и повышает температуру плавления.

Характеристики: предназначен для монтажа в холодных и обычных помещениях, имеет защитный экран из алюминиевой фольги или с медной оплеткой, на сетку нанесен специальный клеевой слой, который обеспечивает первичную фиксацию матов перед заливкой. Рекомендуется монтаж в наливную стяжку или слой клеевой смеси.

Водяные полы Unimat Aqua

Представляет собой разновидность водяного пола с замкнутой системой. Жидкость циркулирует по тонким трубкам под низким давлением с помощью блока управления системы. Один из очевидных бонусов – система не требует подключения к централизованному отоплению, она функционирует автономно.

Характеристики: предназначен для обогрева площади в 10-20 кв м, программируемая мощность нагрева – от 100 до 2400 Вт. Монтируется в стяжку. Блок питания содержит большое количество настроек, которые позволяют регулировать температуру нагрева воды от 30 до 70 градусов, а также он имеет таймер включения, программируемый на 12 часов. Питание осуществляется от сети. В блоке находятся также отверстия для налива и спуска воды из системы, индикаторы: контроля воды, ошибок, заполнения водой, окружающей температуры.

Система не имеет аналогов на отечественном рынке. Таковы характеристики наиболее популярных моделей теплого пола марки Юнимат. В данный момент компания активно борется с подделками, которые дискредитируют качество продукции. На официальном сайте предлагается ряд мер по определению оригинальности продукции.

«Unimat Aqua»

Тёплый пол «Unimat Aqua» представляет собой жидкостный контур. В качестве жидкости используется вода. Она не циркулирует в системе от котла и обратно. Жидкость постоянно находится в трубопроводе. Внутри труб располагается нагревательный кабель, который работает от сети 220 В. При нагревании кабеля тепловая энергия передаётся воде, которая в свою очередь отдаёт тепло напольному покрытию.

Для тёплого пола «Unimat Aqua» не требуется обустраивать традиционную систему водяного отопления. Нет необходимости устанавливать котёл с магистралью для горячей и холодной воды. Водяная система напольного обогрева работает от электричества.

Магистраль располагают на полу «улиткой» или «змейкой». Оба конца кабеля выводят в распределительную коробку и в терморегулятор. Для контроля температуры на полу устанавливают датчик. Все проводники изолируют, выводят с помощью зонда в гофрированную трубку. Она подводит кабели к терморегулятору.

Максимальная температура жидкости 70 0С. Рекомендуют устанавливать режим на 50 0С. При этом в комнате выдерживается температура воздуха в 25 0С. Мощность системы зависит от длины трубы. Для обогрева небольших комнат потребуется мощность 130 Вт. Для холодных помещений обустраивают тёплый пол 200 Вт.

Компания «Unimat» предлагает различные модификации систем напольного обогрева. Для того чтобы поддерживать определённую температуру пола в комнате с централизованным отоплением, используют нагревательные маты. Для объёмных помещений в качестве основного источника тепла рекомендуют устанавливать магистраль с жидкостным теплоносителем.

YouTube responded with an error: The request cannot be completed because you have exceeded your <a href=”/youtube/v3/getting-started#quota”>quota</a>.

Техника безопасности

Установка инфракрасного теплого пола должна происходить с соблюдением всех норм техники безопасности и правила работы с электрооборудованием. Игнорирование этого вопроса может привести к выходу из строя системы или возгоранию в результате короткого замыкания или перегрева. В первую очередь для любого теплого пола необходимо придерживаться таких правил:

• при общей мощности системы больше 2,0 кВт подключение необходимо проводить отдельной веткой от электрощитка;
• также для такой системы целесообразно использовать УЗО, характеристики которого необходимо уточнить в инструкции к конкретному типу теплого пола;

• сечение подводящих электрических проводов выбираем исходя из значения тока, который через него будет проходить;

• запрещено тестировать и даже кратковременного включать свернутую в рулон пленку;
• если тёплый пол будет монтироваться в цементную стяжку, перед окончательной заливкой необходимо с использованием тестера проверить сеть на обрыв;
• запрещено выкладывать пленку под массивной точечной нагрузкой, например, под ножками шкафов.

Сгоревшая пленка, из-за точечной нагрузки.

Пример возгорания пленки под ножкой шкафа приведен на фотографии выше. При соблюдении всех правил и требований монтажа теплого пола вы получите долговечную и экономную систему для обогрева дома или квартиры. Такие системы допустимо устраивать и на полу балкона или лоджии.

Хорошая реклама

Самое читаемое

Характеристики Unimat

Коротко рассмотрим характеристики инфракрасного стержневого пола Unimat. Вот фото из инструкции:

Инфракрасный стержневой теплый пол Unimat. Технические характеристикиИнфракрасный стержневой теплый пол Unimat. Технические характеристики

• Пиковая (максимальная) потребляемая мощность 116 Вт на погонный метр – это если включить регулятор на максимум. Ну, или просто воткнуть нагревательный мат напрямую в розетку. Как видно, при нагреве потребляемая мощность будет понижаться. Подозреваю, что если оставить пол включенным, то он разогреется до 70 или 80 градусов, потребляемая мощность понизится до 60-70 Вт, и он перестанет дальше нагреваться. То есть, в отличие от кабельного пола, этот пол самостоятельно исключает перегрев.
• Потребление на погонный метр – 24 Вт. Тут, видимо, речь идет об оптимальной средней температуре. Если шаг между стержнями 0,1 м, то на 1 метре – 10 стержней. Значит, каждый стержень в среднем потребляет 2,4 Вт. Не путать с пиковым потреблением! Пиковое будет 116/10=11,6 Вт.
• Ширина термомата (то есть, длина стержней) фиксирована – 0,83 м.
• Максимальная длина матов, соединенных последовательно – 25 м. Посчитаем. 1 метр потребляет в пике 116 Вт, значит, 25 метров – 2900 Вт, это ток более 13 А. Учитывая, что минимальное сечение кабеля для подключения – 1,5 мм2, понятно, почему производитель перестраховался.
• Доля ИК лучей в спектре – 90%. Видимо, остальные составляющие лежат в электромагнитном спектре.
• Длина ИК волны средняя, благоприятная для тела. В этом я не разбираюсь. И как это измерить и проверить – не представляю.

Далее – комплектность саморегулирующегося пола:

Теплый пол Unimat. Комплектность Теплый пол Unimat. Комплектность

Как видно, можно купить по разной цене разную длину мата, отличие также будет в длине провода для подключения и количестве прибамбасов. Кстати, вот и они:

Комплекты для соединения и изоляции термоматов Unimat Комплекты для соединения и изоляции термоматов Unimat

Подробнее, как это применяется, напишу в разделе про монтаж.

Таблица потребляемой мощности:

Потребляемая мощность в зависимости от длины Потребляемая мощность в зависимости от длины

Видно, что (кроме первого значения), мощности совпадают с пиковой потребляемой мощностью, указанной в технических характеристиках.

Потребляемая мощность в зависимости от длины и сечение провода Потребляемая мощность в зависимости от длины и сечение провода

Последняя таблица по выбору сечения провода вообще непонятно для чего дана. Ведь максимальная мощность – 2900 Вт, ток 13 А. Следовательно, с этим полом применяется провод сечением 1,5 мм2, толще не имеет смысла.

Схема

Схема подключения проста:

Электрическая схема подключения теплого пола Unimat Электрическая схема подключения теплого пола Unimat

Главный принцип – все стержни расположены как угодно, а подключены только параллельно, и напряжение на них при работе 220В. Плюсы на терморегуляторе пусть не смущают – это не положительный полюс, а просто клемма.

Электроизоляция

Места соединения проводов внутри пола производитель предлагает изолировать термоусадкой. Это удобно, красиво и компактно. Но только, если есть фен или хорошая горелка. Можно изолировать и простой изолентой. В любом случае, не ударит – бетон при высыхании становится изолятором. Хотя, при использовании УЗО будут возможны неприятные инциденты в виде срабатываний и отключения питания.

Теплоизоляция

Производитель рекомендует теплоотражающий материал. Это – для увеличения КПД системы, чтобы не греть потолок соседей снизу. Однако, всё равно тепло стремится вверх, и хуже не будет. Разве скорость нагрева будет пониже. Кроме того, идея монтировать теплый пол без утеплителя очень нравится плиточникам (Серёга, привет!)).

Терморегулятор

может быть любым, не только предназначенным для теплого пола. Бывают программируемые, с таймерами, ЖК-экранами, и т.п.

Датчик

должен быть именно тот, который идет в комплекте с терморегулятором. По крайней мере, того же типа. Чтобы обратная связь была правильной, датчик нужно правильно расположить, см. инструкцию и мои фото.

Вместо терморегулятора

Следует помнить, что в основе такого регулятора – обычное реле. А его можно заменить и обычным выключателем, и даже вилкой, периодически включая и выключая теплый пол. Также для регулировки может подойти и обычный диммер (регулятор яркости). Минусы таких решений – отсутствие электрической обратной связи, а в случае с диммером возможны и помехи на другое оборудование.

Инфракрасный теплый пол – что это?

Напоминаю, что у меня уже есть на сайте статья, посвященная электрическому теплому полу. Там примерно тот же принцип, но отличие в том, что пол греется кабелем, имеющим определенное сопротивление, которое ни от чего не зависит. То есть, пол кабельный.

А в данном случае у нас пол – саморегулируемый. Конечно, это громко сказано, и температуру нагрева всё равно можно и нужно менять с помощью терморегулятора. Саморегуляция подразумевает то, что при нагреве пол увеличивает своё электрическое сопротивление, тем самым уменьшая ток. Получается отрицательная обратная связь по температуре – чем больше, тем меньше.

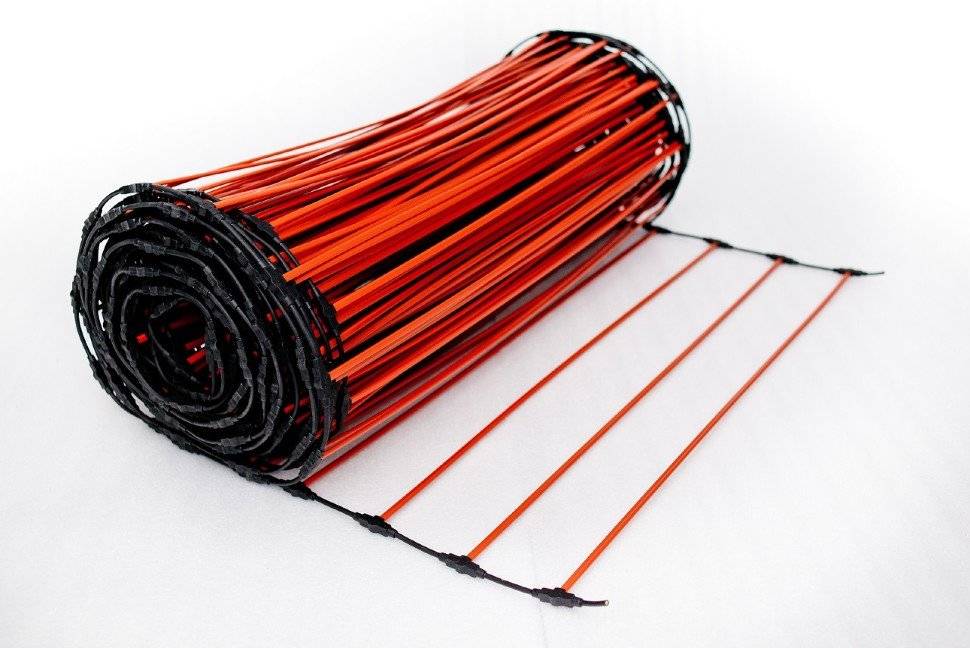

Этот пол также называют стержневым, он выполнен в виде мата, в котором последовательно расположены несколько карбоновых нагревательных стержней, соединенных электрически параллельно.

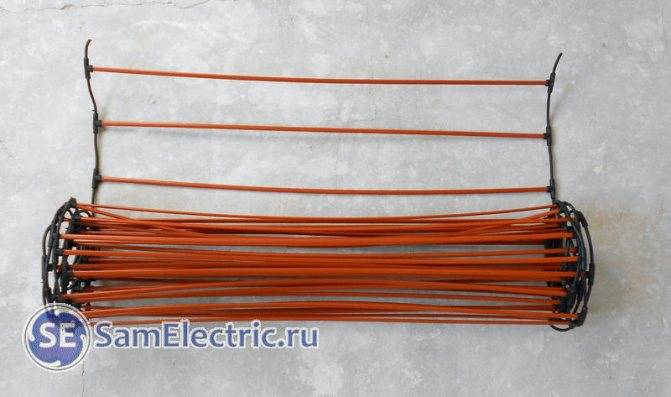

Нагревательный мат Unimat – свернут в рулон

Такие полы также бывают и в виде пленок, там принцип действия такой же, только конструкция другая.

Маркетологи подразделяют электрические полы на инфракрасные и конвекционные. Вообще не понимаю. Инфракрасные – значит излучают тепло. Конвекционные – значит воздух нагревается от пола и поднимается вверх. Что тут делить?

Цены

Стержневой ИК теплый пол Unimat Rail имеет несколько модификаций. Каждая из них обладает отличительными особенностями, которые главным образом заключаются в мощности и обогреваемой площади. Ниже приводиться несколько моделей:

• Unimat HR-S-100 – мощность 0,13-0,12 Кв (м2/пог.м.). Обогреваемая площадь 1 м2 – средняя цена 2600 руб.
• Unimat HR-S-200 – мощность 0,26-0,23 Кв (м2/пог.м.). Обогреваемая площадь 2 м2 – средняя цена 5270 руб.
• Unimat HR-S-300 – мощность 0,39-0,35 Кв (м2/пог.м.). Обогреваемая площадь 3 м2 – средняя цена 7900 руб.
• Unimat HR-S-400 – мощность 0,52-0,46 Кв (м2/пог.м.). Обогреваемая площадь 4 м2 – средняя цена 10500 руб.
• Unimat HR-S-500 – мощность 0,65-0,58 Кв (м2/пог.м.). Обогреваемая площадь 5 м2 – средняя цена 13200руб.
• Unimat HR-S-600 – мощность 0,78-0,7 Кв (м2/пог.м.). Обогреваемая площадь 6 м2 – средняя цена 15800 руб.
• Unimat HR-S-700 – мощность 0,91-0,81 Кв (м2/пог.м.). Обогреваемая площадь 7 м2 – средняя цена 18400 руб.
• Unimat HR-S-2500 – мощность 3,25-2,9 Кв (м2/пог.м.). Обогреваемая площадь 25 м2 – средняя цена 66000 руб.

Итак, мы сделали краткий обзор отопительной системы теплого пола Unimat Rail. Оставляйте свои комментарии в конце статьи, если этот обогрев уже используется у вас дома.

Возможно, вам будут интересны следующие статьи:

Инфракрасное отопление своими руками

Как выбрать инфракрасный теплый пол

Инфракрасный теплый пол своими руками

Как сделать теплый пол на лоджии

Как монтируют систему обогрева

Торговое предприятие, которое продает карбоновый качественный теплый пол, подбирает всю комплектацию с учетом характеристик помещений. Правильный расчет несложно сделать собственными силами.

Рекомендуют укладывать такие стержни на поверхности от 75 до 85% площади комнаты. Таким образом, если есть острые углы, ниши, подобные сложные участки пропускают. Элементы допустимо разворачивать, разрезая нижнее соединение. Чтобы не ошибиться, создают простейший чертеж от руки или используют графический редактор.

Стандартный набор для монтажа инфракрасных нагревателей

Кроме этого понадобятся следующие компоненты:

• Термостат с отдельным датчиком температуры. Измерительный прибор размещают в глубине стяжки, поэтому пригодится подходящий отрезок гофрированной трубки. Один ее торец закрывается специальной заглушкой.
• Датчик для фиксации перегрева. Это не обязательный элемент. Но его добавление в состав системы повысит надежность.
• Пленка с отражающим ИК-излучение слоем. На рынке представлены разные изделия такого вида. Выбирают материал, защищенный от механических воздействий. Следует помнить, что сверху заливают бетон. Пригодится пористость полимерной подложки для улучшения теплоизоляционных свойств.
• Для соединения отдельных блоков из стержней понадобятся медные проводники с диаметром в сечении не менее 2,5 мм.
• Также надо подготовить монтажные инструменты, материалы и комплектующие детали для создания финишного напольного покрытия.

Этот алгоритм поможет правильно установить карбоновый пол:

• На стены и пол наносят разметку, определяющую места установки отдельных частей.
• Блок регулятора температуры устанавливают в удобном для будущих пользователей месте, на уровне обычных выключателей. В стене делают нишу по размерам устройства, пробивают каналы для прокладки проводов питания, датчиков. Так как будет использоваться значительная мощность, сеть 220 V подключают через автомат защитного отключения.
• Очищается основание. В плитах перекрытий устраняют щели, иные дефекты. Лучше создать ровную стяжку, чтобы обеспечить горизонтальность поверхности. Если внизу холодное подвальное помещение, может понадобиться монтаж специального слоя изоляции из пенополистирола, иного материала.
• На подготовленную поверхность наклеивают полимерную пленку с отражающим слоем. Стыки закрывают скотчем.
• Первый карбоновый мат системы отопления укладывают, начиная от блока регулировки температуры. Его устанавливают так, чтобы соединительные элементы разместились в верхней части. Если необходимы повороты, приходится разрезать проводники. Необходимо учитывать ограничения производителя по количеству таких разрывов цепей. Фиксируют отдельные участки с применением скотча.
• Для изоляции новых электрических соединений применяют трубки, которые плотно обжимают основу при нагреве. Температуру соответствующих участков поднимают строительным феном.
• Датчик температуры вставляют в трубку из гофры аккуратно, с применением жесткой проволоки. Отверстие закрывают заглушкой. Этот узел в сборе устанавливают в карбоновый мат на равном расстоянии от нагревательных элементов. Лучше, если для него создан специальный глубокий канал с выводом на стену. При выходе прибора из строя – его заменить будет нетрудно.
• После установки и подсоединения всех частей системы еще раз проверяют изоляцию, соединения, выполняют пробный пуск. В этом режиме нет эффективного отвода тепла стяжкой, поэтому длительность проверки не должна быть более 10-15 минут.
• Если все в порядке, заливают цементно-песчаный раствор. Рекомендуется не делать слой более 3-4 см, чтобы не ухудшить параметры теплопередачи. Если карбоновый теплый пол под плитку создают с применением клеевого состава, его толщину уменьшают до двух сантиметров. Далее монтаж выполняют с учетом особенностей определенного напольного покрытия.

Монтажная схема

Ассортимент теплых полов

Линейка производителя UNIMAT представлена изделиями разных серий, которые отличаются по конструкции, техническим параметрам и стоимости.

Относится к системе инфракрасного пола, где в качестве нагревательных элементов используются гибкие стержни из композитного материала, который производят на основе карбона, графита и серебра. Такая конструкция позволяет снизить потребление энергии до 60%. UNIMAT RAIL сочетаются с любыми типами, но самая большая эффективность достигается при монтаже под плитку или керамогранит. Цена их составляет от 1 998 рублей за погонный метр в зависимости от модели. К примеру, стоимость UNIMAT HR-S-600, которые рассчитаны на обогрев примерно 5 м 2 – от 12 944 за комплект оборудования.

Представляет собой инфракрасные нагревательные маты с гибкими стержнями из композитного материала. Полы этой серии выдерживают более сложные условия эксплуатации и могут использоваться в качестве дополнительного или основного отопления в холодных помещениях.

Полы этой серии представляют собой капиллярную систему из тонких трубок, по которым циркулирует вода. Они не требуют подсоединения к отопительной сети и работают автономно. Нагрев осуществляется с помощью специального электронного блока, мощность которого можно регулировать. Благодаря простоте конструкции отличаются надежностью и прочностью. Они безопасны и могут монтироваться даже во влажных помещениях. Цена теплого пола фирмы UNIMAT AQUA – от 30 790 рублей за комплект оснащения, рассчитанный на 10 м 2 , но из-за низкой себестоимости эксплуатации он быстро окупается.

Какие отзывы о продукции

«Увидела рекламу теплых полов фирмы UNIMAT, уж очень ее одно время часто транслировали. И, как любой навязываемой информации, сначала не поверила. Однако, когда решили термоизолировать ванную комнату, я почему-то вспомнила про эту марку. Сравнили цену и качество, нас устроило. Выбрали пол серии Юнимат Аква, который без нареканий работает уже около трех лет».

Анастасия, Санкт-Петербург.

«Мы приобрели UNIMAT для дачи и в целом довольны – электричество потребляется в пределах, которые указаны производителем. Нагрев происходит довольно быстро, автоматическая регулировка распределяет тепло по комнате равномерно. Прежде чем покупать, я читал отзывы о полах Унимат, и в целом они совпали с моим отношением к продукции этой марки».

Евгений Шорохов, Москва.

«Не знаю, почему такой ажиотаж вокруг UNIMAT? Полы как полы, обогревают, но все комнаты должны быть хорошо утеплены, особенно в частном доме. Иначе мощности не хватает. Была некоторая проблема при укладке, но это скорее из-за низкой квалификации нанятого по знакомству мастера».

Ирина, Уфа.

«Купив квартиру на первом этаже новостройки и основательно померзнув зимой, решили мы установить теплый пол. Тем более дети маленькие и простужались постоянно. Остановились на UNIMAT и выбирали серию теплых полов этой марки. Нам нужно было термоизолировать ванную, кухню, детскую и балкон. Самым экономичным являлся, судя по отзывам, Юнимат RAIL, отличающийся минимальным потреблением электроэнергии. Его мы и выбрали. К сожалению, разбираться в технических тонкостях не стали, доверились продавцам, и зря. Если в комнатах UNIMAT создает комфортную температуру, то на балконе его мощности явно не хватает. Придется или еще больше утепляться, или выбирать другую систему».

Монтаж саморегулируемого термомата

Укладку выполняют на очищенную и выровненную поверхность. Прежде всего на основание расстилают и фиксируют листы к поверхности клеем или скотчем. Термомат начинают раскладывать, уложив стороной с соединительными гильзами – они уже установлены производителем – в направлении подсоединения к термостату. Это – первая полоса.

В местах, где необходимо развернуть полосу, разрезают один из соединительных проводов и поворачивают ее на 180 °С. Унимат можно разделять только по центру отрезка силового кабеля, расположенными между гибкими стержнями из карбона. Полосы термомата фиксируют на теплоотражающей подложке и между собой при помощи скотча, чтобы обездвижить их. Стержни между собой не должны пересекаться.

Соединение полос ИК- мата между собой

Для зачистки изоляции с провода в месте разреза используют специальный инструмент. После того, как изоляцию удаляют, на нее устанавливают гильзу, термоусаживаемую трубку изоляции, и зажимают обжимными клещами.

Концы используемого для соединения кабеля ВВГнг обрабатывают аналогично. Затем концы соединительного и силового кабеля вкладывают в гильзу и обжимают клещами. Усадку термоусаживаемой изоляции выполняют, используя технический фен.

Изоляция фактически получается двойной, так как термоусаживаемая трубка соединительного кабеля практически сдвигается на контактное соединение. Таким образом, после термической усадки соединения можно больше не беспокоиться о его надежности. Процесс повторяют для всех остальных полос UNIMAT.

Установка датчика температуры

Прибор (модель SF 7х15) вводят в гофротрубку при помощи зонда и устанавливают на нее заглушку. Для самой же трубки предварительно подготавливают шторбу и «утапливают» ее в тонкой стяжке или клее для плитки. Гофротрубка с датчиком должна располагаться по направлению стержней, при этом над ним не должно быть теплоотражающего материала.

Если нет возможности использовать гофротрубку, используют другую модель – SF 7х30. Датчик устанавливают посередине стержней на подложку и закрепляют скотчем.

Установка терморегулятора

Монтируют на стену. Для его устройства необходим точный расчет мощности с учетом всех приборов, которые возможно будут подключены к электросети. Для систем мощностью от 2 кВт и терморегулятор подключают, используя отдельный автомат. Монтаж системы можно считать законченным только после ее тестирования.

Устройство стяжки

Для стяжки или плиточного клея под плитку и керамогранит необходимо обеспечить хорошую адгезию с бетонным основанием. Требуемую сцепляемость можно обеспечить, вырезав на подложке между стержнями саморегулируемого ИК-теплого пола Унимат полоски размером 7х15 см. Как правило, их выполняют шагом в 30 см в шахматном порядке. Суммарная площадь вырезов обычно составляет как минимум 25–30% от использованной теплоотражающей подложки.

Если отверстия будут вырезаны вдоль всего стержня, это может стать причиной падения эффективности обогрева и увеличения расходов.

Наименьшая равняется 2 см. При меньших значениях невозможно обеспечить равномерность прогрева поверхности. Поверхность стяжки необходимо выровнять м после высыхания уложить финишное покрытие.

Крупное российское предприятие К-Technologies, специализирующееся на производстве инновационных систем отопления, выпустила тёплый пол Unimat, являющийся собственной разработкой компании. На базе предприятия были разработаны следующие модификации: Boost, Rail, Cord, Aqua.
