Виды опалубок
Известно несколько разновидностей опалубок, которые могут быть сделаны без посторонней помощи, т. е. своими руками. В соответствии с применяемым для их изготовления материалом и видом конструкции все они делятся на следующие классы:
- щитовые (металлические или деревянные);
- сборные, набранные из отдельных деревянных заготовок;
- несъёмные (пенопластовые или бетонные);
- из подсобных материалов (нестандартные ограждения).
Каждая из указанных разновидностей отличается от других, как своими достоинствами, так и недостатками. Однако при любом выборе важен учет возможных нагрузок на стенки конструкции и строгое следование рекомендациям по её обустройству. Рассмотрим самые распространённые виды этих вспомогательных сооружений более подробно.
Металлическая
Одной из самых универсальных и широко применяемых конструкций является металлическая опалубка, с общим видом которой вы можете ознакомиться на фото.
Для её изготовления используются специальные щиты из металлических листов толщиной порядка 2 миллиметра.
Достоинство этого вида ограждений состоит в том, что в этом случае усиливающая фундамент арматура может привариваться непосредственно к металлическим щитам, что способствует повышению жесткости всей конструкции в целом. Помимо этого, они достаточно просто монтируются за счёт того, что металлические листы легко сгибаются и позволяют получить нужную вам конфигурацию.
К уже сказанному следует добавить, что при условии грамотно проведенного расчета сборка такой конструкции достаточно проста и может быть проведена своими руками. Единственный недостаток металлических ограждений для заливки бетона – это их относительно высокая стоимость.
Деревянные сборные щиты (готовые и самодельные)
Ограждения этого типа представлены типовыми щитовыми модулями, специально выпускаемыми строительными компаниями с целью обустройства опалубочных ограждений.
Они изготавливаются из отборных толстых струганных досок, надёжно скреплённых усиливающими элементами (поперечинами), обеспечивающими необходимую жёсткость конструкции. Подобно металлическим щитам такие готовые модули достаточно просто монтируются, что обеспечивает лёгкость их сборки своими руками.
Проблемным местом таких ограждений является необходимость дополнительного усиления их конструкции в зонах, считающихся наиболее слабыми.
Всё сказанное о готовых деревянных щитах в основном касается и сооружений, самостоятельно набираемых из толстой фанеры. Они отличаются лишь тем, что собранные из них конструкции менее устойчивы и нуждаются в особо тщательном раскреплении, реализуемом за счёт использования целой системы распорок и стяжек.
Несъёмные и нестандартные опалубки
Для изготовления несъёмных ограждающих конструкций чаще всего используются стандартные строительные материалы, такие, к примеру, как бетон или пенопласт.
Перед их обустройством своими руками следует ознакомиться со следующими особенностями этих сооружений:
- Пенопластовые ограждения делаются из специальных блоков, отличающихся высокими показателями жёсткости и обеспечивающих требуемую надёжность. Благодаря лёгкости и широкому выбору конфигураций сборных элементов их монтаж достаточно прост и также может быть осуществлён своими руками.
- Ещё одним вариантом изготовления сооружений несъёмного типа является использование для этих целей специальных железобетонных плит, монтируемых по периметру будущего основания. Условием надёжности такого ограждения является правильный подход к выбору комплекта блоков, а также тщательное их раскрепление.
- Из-за большого веса отдельных элементов блочных конструкций их монтаж своими руками связан с определёнными сложностями, которые могут быть преодолены за счёт привлечения специальных механизмов. При изготовлении достаточно простых (облегчённых) фундаментных оснований допускается применять заливочные ограждения из таких материалов как горбыль, листы многослойной фанеры и даже шифер.
Подготовительный этап
Начать стоит с шурфов или бурения. Главная цель при проведении этого мероприятия – выяснить, какие грунты расположены на участке, а также узнать уровень залегания грунтовых вод. Закладывать фундамент нужно с соблюдением правила: отметка подошвы должна быть как минимум на 50 см выше уровня расположения горизонта воды.
Как правильно делать исследование грунта? Для этого используют два метода:
- отрывка шурфов (глубоких ям, размеры в плане обычно составляют 1х2 м);
- ручное бурение.
В первом случае рассматривают почву на стенках ямы. Также проверяют, не пошла ли со дна вода. Во втором варианте исследуют грунт на лопастях инструмента.
После того как определили, какая почва имеется на участке, потребуется найти ее прочностные показатели. Сделать это можно с помощью специальных таблиц.
Таблица несущей способности разных типов грунтов
Стоимость закладки основания под дом может составлять до 30% от сметы на все здание. Чтобы избежать перерасхода средств, нужно выполнить расчет, который позволит найти оптимальные параметры конструкции, которые позволят одновременно гарантировать минимальные затраты, прочность и надежность. Для вашего удобства вы можете воспользоваться онлайн-расчетом.
Преимущества и недостатки съёмной конструкции
Съёмная опалубка известна:
- экономичностью, поскольку предназначается для многоразового применения;
- многофункциональностью, потому что используется при стройке любых объектов (по уровню сложности);
- универсальностью, так как выдерживает колоссальные нагрузки;
- дешевизной, поскольку её аренда не спровоцирует возникновение шокового состояния (чего не скажешь о её покупке).
Конечно же, есть и недостатки:
- относительная сложность монтажа и демонтажа;
- требуется наличие специальной техники (в некоторых случаях), знаний и умений;
- нерентабельность приобретения для разового применения;
- требуется наличие теплоизоляционных материалов.
Итак, что можно сказать? В принципе несъёмная и съёмная конструкции не могут конкурировать, так как предназначаются для разных строительных целей. Несъемная система безупречна для сооружения малоэтажных частных конструкций, а съёмная опалубка идеальна для создания крупногабаритных объектов, но и с успехом применяется в малом частном строении.

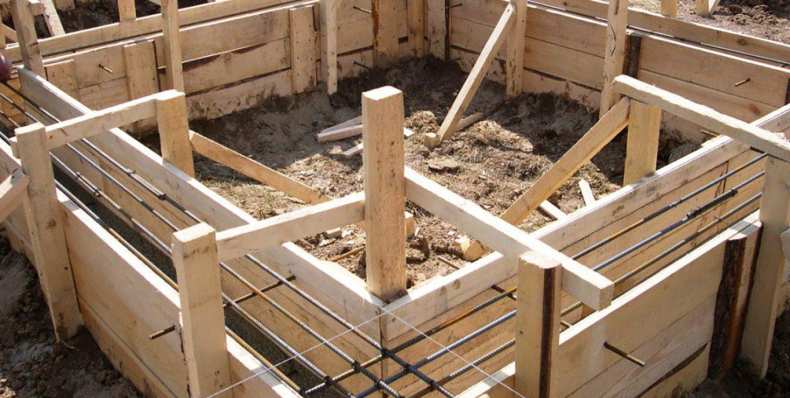

Как сделать съемную опалубку своими руками
Для монтажа прочной конструкции съемной опалубки для ленточного фундамента следует придерживаться определенной последовательности действий:
- Вычистить строительную площадку от мусора.
- Сделать разметку участка согласно проекту.
- Выкопать траншею, глубина которой около 55 см.
- Выровнять ее основание посредством использования строительного уровня.
- Засыпать дно траншею песчаной подушкой.
- Залить уложенный слой водой и утрамбовать его.
- Уложить слой геотекстильного плотна.
- Засыпать его гравием или щебенкой. Толщина слоя колеблется в пределах 10-16 см.
- Выровнять слой при помощи стройуровня.

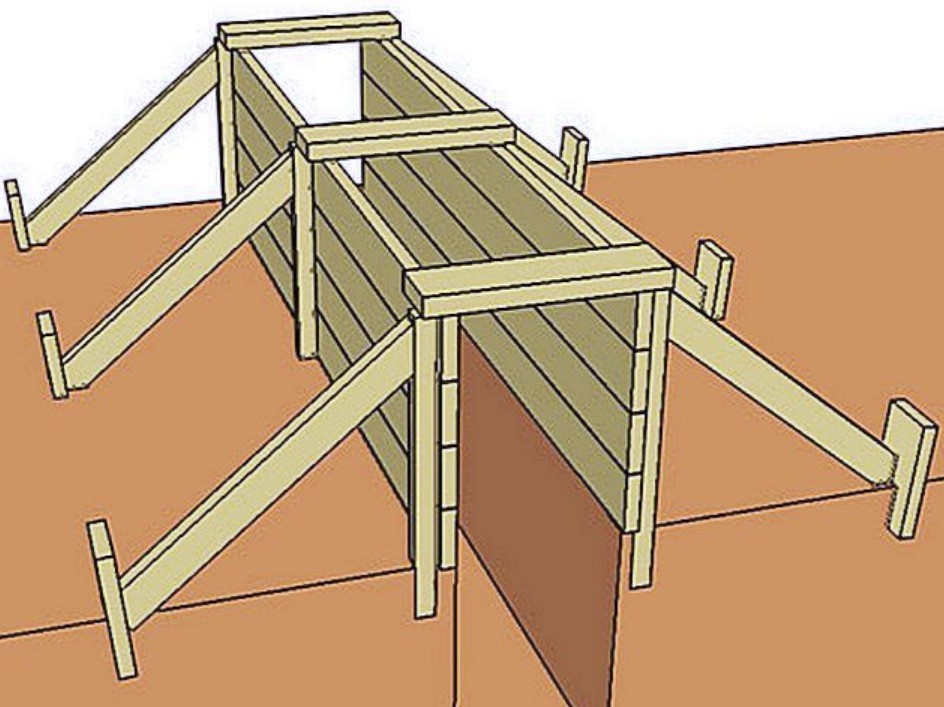

- Изготовить из досок щиты длиной от 2 до 3 м с расположенными поперек брусьями. Расстояние между досками не должно быть больше 2 мм, в противном случае через щели будет вытекать раствор бетона.
- Фиксировать доски и брусья между собой при помощи саморезов или гвоздей.
- Уложить щиты на раму, выполненную из брусьев.

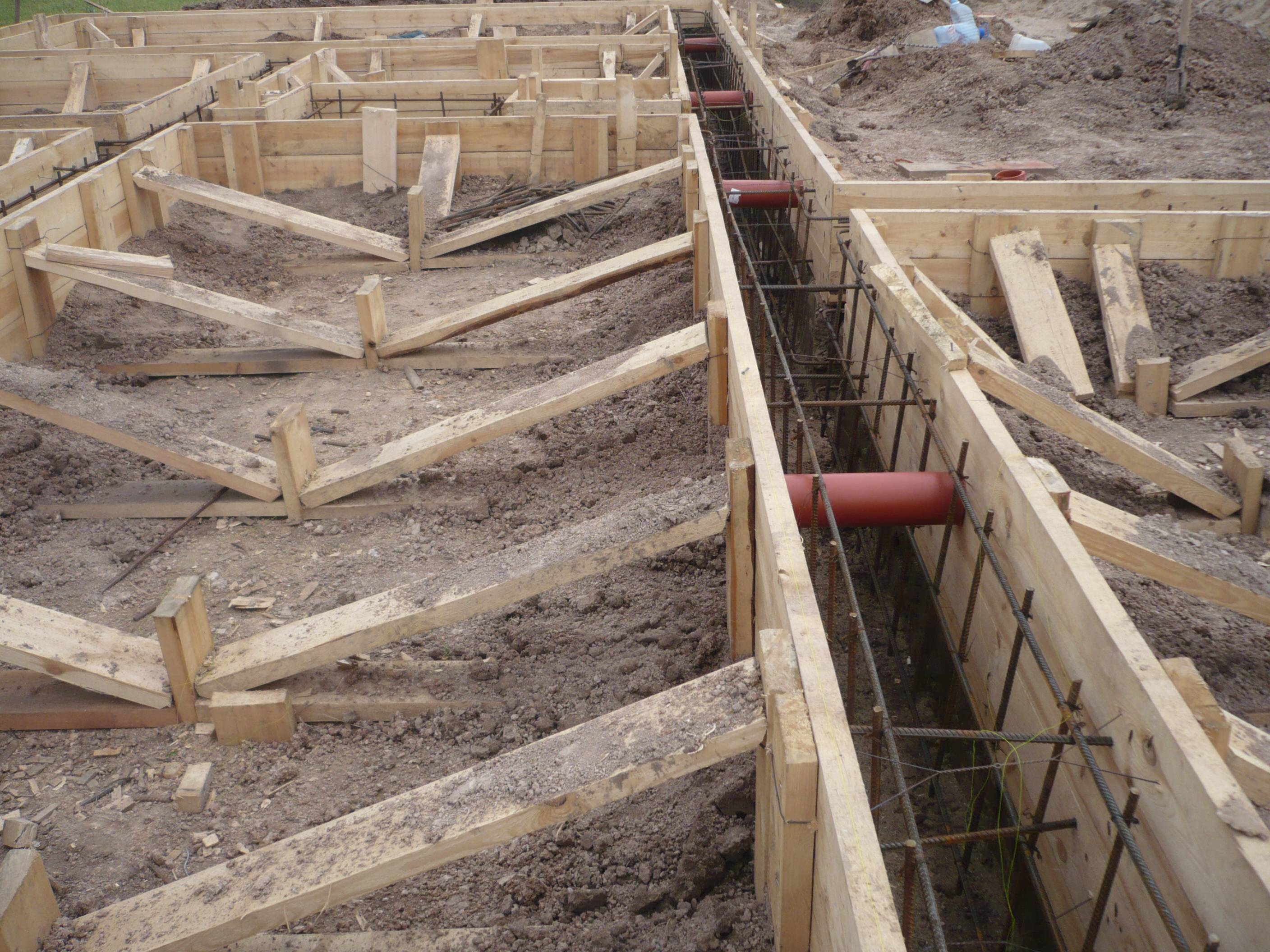

- Щиты между собой крепить при помощи раскосов, расстояние между которыми должно быть от 0,5 до 1,0 м.
- Нижний край раскоса упирается в грунт. Для его крепления используются деревянные колья, которые вбиваются в почву. Его верхний край фиксируется при помощи накладной доски, вбитой в верхний край щита.
- Между щитом и колом проложить упорный брусок. Это необходимо для фиксации конструкции в вертикальном положении.
- Повысить прочность конструкции можно в результате соединения боковых щитов при помощи планок.
- Дно и стены конструкции выложить пленкой ПВХ или полиэтиленом. Это будет выполнять функцию гидроизоляции.
- Залить внутренность раствором бетона.
- Через 15 дней можно удалить щиты.
Можно использовать плиты OSB. В данном случае последовательность действия будет следующей:
- Нарезать брусья на отрезки, длина которых совпадает с шириной будущего фундамента. На 1 метр основания идет 4 шт брусков.
- Листы OSB поставить параллельно, вставив между ними брусья. Закрепить их при помощи шурупов — это поможет увеличить прочность конструкции.
- Блоки соединять посредством использования планок из дерева, проверяя их уровень.
- По наружной стороне конструкции установить опоры, что предотвратит возможность рассыпания системы. Выполнить это можно при помощи брусков, длина которых должна быть 0,6, 0,9 и 1,2 м. На одной стороне расположить 3 бруска разной длины.
- Опоры, установленные непосредственно к опалубке, забить в землю на 0,5 м.
- Залить внутреннюю полость конструкции раствором бетона, не доходя до ее верхнего края.
- После затвердения бетона опалубку можно снять.
Придерживаясь такой последовательности действий, можно соорудить прочную опалубку, которая будет служить основанием для будущей постройки.
Когда и как можно снимать опалубку
У многих возникает вопрос, когда выполнять демонтаж опалубки. Большинство специалистов рекомендуют делать это через 25-28 дней. Все зависит от сроков застывания бетона. Поэтому не всегда ждать 28 дней целесообразно. Сроки застывания раствора определяются погодными условиями, маркой бетона, компонентами, входящими в его состав. Дабы ускорить сроки застывания рекомендуется периодически смачивать опалубочную поверхность водой или накрыть ее полиэтиленовой пленкой.
Во избежание растрескивания стенок фундамента, опалубку следует снимать после того, как прочность бетона достигнет 50-70%.
При этом следует придерживаться таких рекомендаций:
- Если температура воздуха в пределах 30-35°, конструкцию можно демонтировать через 3-4 дня.
- Движения должны быть плавными и аккуратными.
- Начинать нужно с мест, где нагрузка минимальная. Это углы и незамкнутые края.
- Движения следует выполнять с верхнего края к нижнему.
- В последнюю очередь снимаются элементы, которые стягивают противоположные щиты (шпильки и скобы). Их срезают или откручивают.
Так как бетон во время снятия еще не достиг максимальной твердости, все манипуляции нужно выполнять максимально аккуратно.
Как подготовить площадку для установки опалубки
По плану проекта дома сначала нужно разметить место для фундамента. Это делается путем постоянной разметки всех геометрических осей и характерных точек здания. На расстоянии минимум в 50 см от края будущей траншеи забейте колья и прибейте их к выровненным доскам.
Вне опалубки мы размещаем так называемый ориентир. Это постоянно отмеченная контрольная точка, от которой измеряются все размеры по высоте. Опалубку для фундамента можно установить через день после заливки на дно тощего бетона или размещения дренажных компонентов

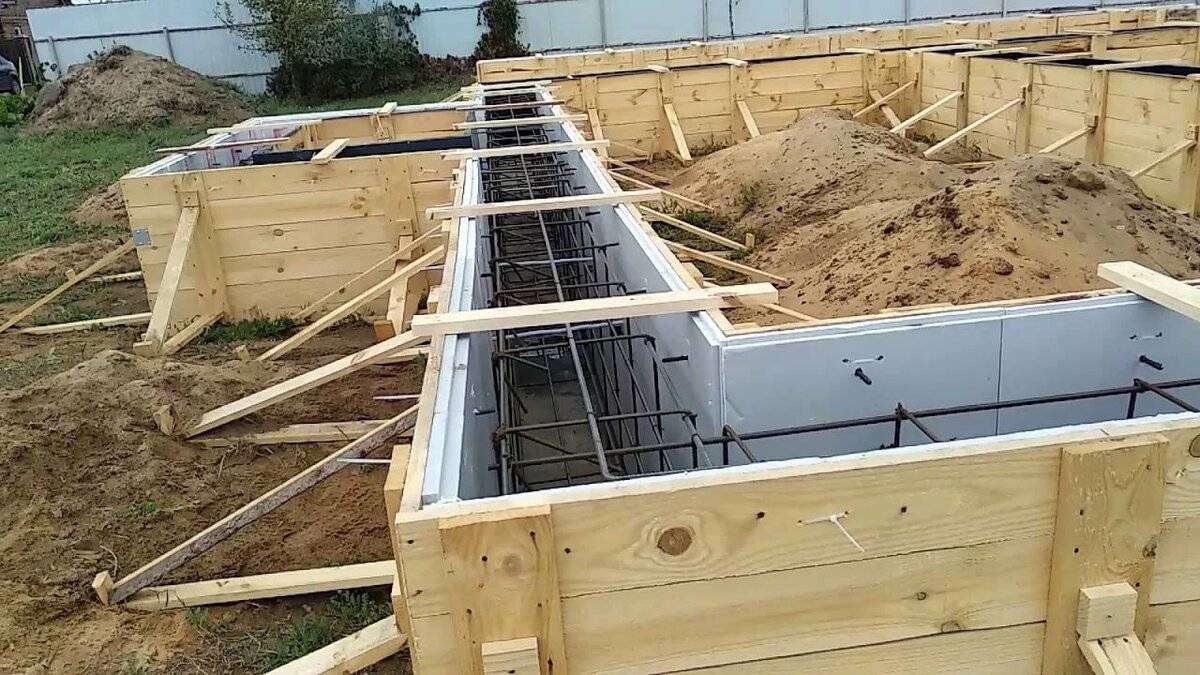

- Армирование опалубки представляет собой пространственную конструкцию, состоящую из 4 стержней диаметром 12 мм, соединенных хомутами из стержней диаметром 6 мм. Армирование должно быть сплошным, т.е. отдельные фрагменты перекрываются на длину примерно 25-30 см.
- Соединение планок по углам можно производить двумя способами. Прямые основные стержни (гладкие и заканчивающиеся крючками) соединяются дополнительными стержнями в форме буквы L. Второй способ — загнуть 20-сантиметровые концы всех основных брусьев под прямым углом.
Арматурные панели подвешиваются на поперечинах, опирающихся на боковые стороны опалубки, или размещаются на специальных распорках. Расстояние от слоя тощего бетона, грунта или дренажа до нижней плоскости армирования должно быть 4 см.

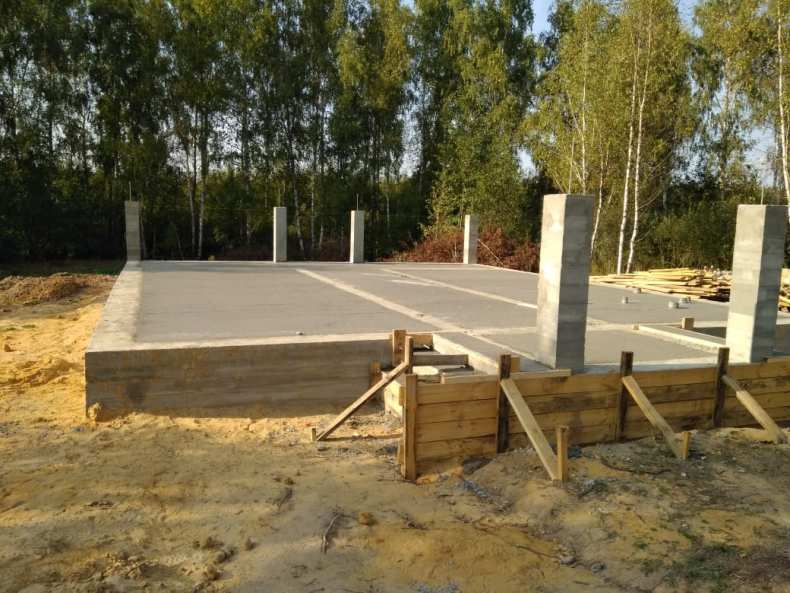

Разборка конструкции
После заливки фундаментного основания любого типа важно правильно определиться со временем удаления с него элементов ограждающей конструкции. При этом существует мнение, что к её демонтажу можно приступать сразу же после «схватывания» фундамента, т
е. с того момента, когда он будет выдерживать вес человека.
Такой подход не совсем верен, так как в некоторых случаях ранняя разборка конструкции чревата разрушением залитого бетона. В любом случае с решением о снятии опалубочного ограждения не нужно торопиться и лучше всего выдержать паузу, достаточную для окончательного «схватывания» бетонного раствора.
Некоторые специалисты советуют оставлять фундамент в опалубочном каркасе на всю зиму и лишь с наступлением весны приступать к его демонтажу
При разборке конструкции начинать следует с углов или с выступающих элементов контура, которые удаляются с предельной осторожностью
По окончании демонтажа делается ещё одна выдержка, необходимая для окончательного «схватывания» фундамента, после чего можно будет перейти к возведению стен.
К достоинствам конструкций неразборного типа следует отнести то, что при их применении не возникает необходимости во всех описанных в этом разделе процедурах. После «схватывания» бетона оставшийся материал образует с ним одно монолитное целое.
Как установить щитовую опалубку для фундамента
Необходимость повышения производительности труда в строительной индустрии вызывает к жизни новые эффективные технологии. Метод, основанный на применении щитовой опалубки, основан на создании временной формы из щитов разного размера для получения отливки из бетона сложной конфигурации. Опалубка монтируется в каркасе не из досок, а из щитов разного размера. Опалубка щитовая для фундамента и стен представляет собой разборную конструкцию. Её разбирают на составные части после полного застывания бетона.
ФОТО: 22vekstroy.ruУгловая секция каркаса щитовой опалубки
Инструменты и материалы
Инструменты для работы со щитовой опалубкой требуются, в основном, слесарные. Изготавливать заново ничего не надо. Берутся со склада детали в соответствии с технической документацией, и собирается нужная конструкция.
Расчёт и технология монтажа
Расчёту подлежит определение количества и номенклатура необходимых деталей. Технологию монтажа можно назвать отвёрточной, изготавливать и доделывать ничего не требуется. Нужно только собирать конструкцию стандартным образом.
Мелкощитовой вариант
В этом варианте каркас и рёбра жёсткости изготовлены из листовой стали толщиной 5 мм. Палуба щитов изготовлена из ламинированной фанеры толщиной 15 мм. Ширина элементов в диапазоне 0,2–1,5 метра, высота такая же, масса отдельных элементов от 12 до 50 кг.
Крупнощитовая модификация
Главное преимущество крупнощитовой модификации опалубки заключается в возможности собрать бесстыковую опалубочную систему и получить высокое качество крупного изделия произвольной формы. Даже комнату целиком можно отлить за один раз. Этот метод применяется при возведении стен, фундаментов разной формы, перекрытий (полов и потолков), колонн. Установка и разборка проводятся очень быстро, а экономия времени сильно сказывается на уменьшении затрат. Крупнощитовая опалубка обладает важным свойством многоразового применения. Её можно использовать десятки и даже сотни раз.
Последовательность монтажных работ такая:
- подготавливается строительная площадка;
- устанавливается арматурный корпус;
- монтируются щиты по одной стороне арматурного корпуса;
- монтируются щиты по другой стороне;
- с подмостей выполняется заливка бетона.
Элементы конструкции опалубки смазываются специальным составом, чтобы уменьшить прилипание к ним цементного раствора. В работе используются глубинные виброустановки. И обязательно привлечение подъёмных механизмов.
ФОТО: skr.shКрупнощитовая опалубка большой стены
Как выбирать материал
В зависимости от заливаемого фундамента, для опалубки используют различные материалы.
Наиболее часто применяют:
- древесину;
- пенополистирол;
- металл.
Древесина – самый популярный материал, используемый в домашнем строительстве. Дерево легко поддается обработке, дешево стоит, применяется в других целях в хозяйстве. Деревянный щит представляет собой одну или несколько досок, соединенных поперечными рейками в единое полотно. В качестве упоров используют подпорки треугольного типа. Дополнительные распорки устанавливают между щитами. Подходит для легкого основания, например, для фундамента бани.
Следует знать, какие доски нужны. Влажность древесины играет важную роль. Отдают предпочтение влагостойким породам с начальным уровнем влажности 18-25%: сосне, березе или ольхе. Сухие доски не используют. При взаимодействии с влажным раствором такая древесина впитывает влагу, разбухает и разрушает целостность конструкции.
Пенополистирол – полимер, являющийся видом пенопласта. Используют только в несъемных конструкциях. Благодаря своей структуре и составу он хорошо утепляет фундамент, защищает от природного воздействия. Установка и использование опалубки намного проще деревянной, но стоит существенных финансовых вложений.
Металлические листы прочнее дерева. Устройство опалубки позволяет выдерживать высокую нагрузку и не требует дополнительных распорок. Пластичность металла дает возможность придавать любую форму. К недостаткам относится высокая стоимость элементов конструкции.

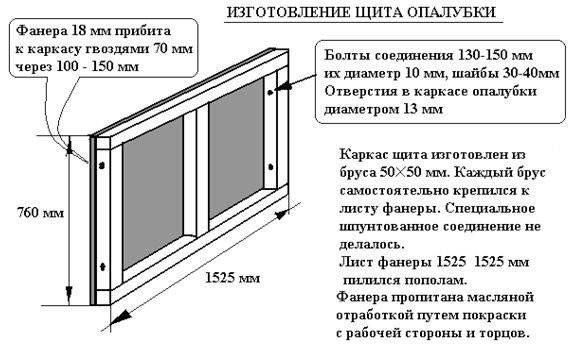

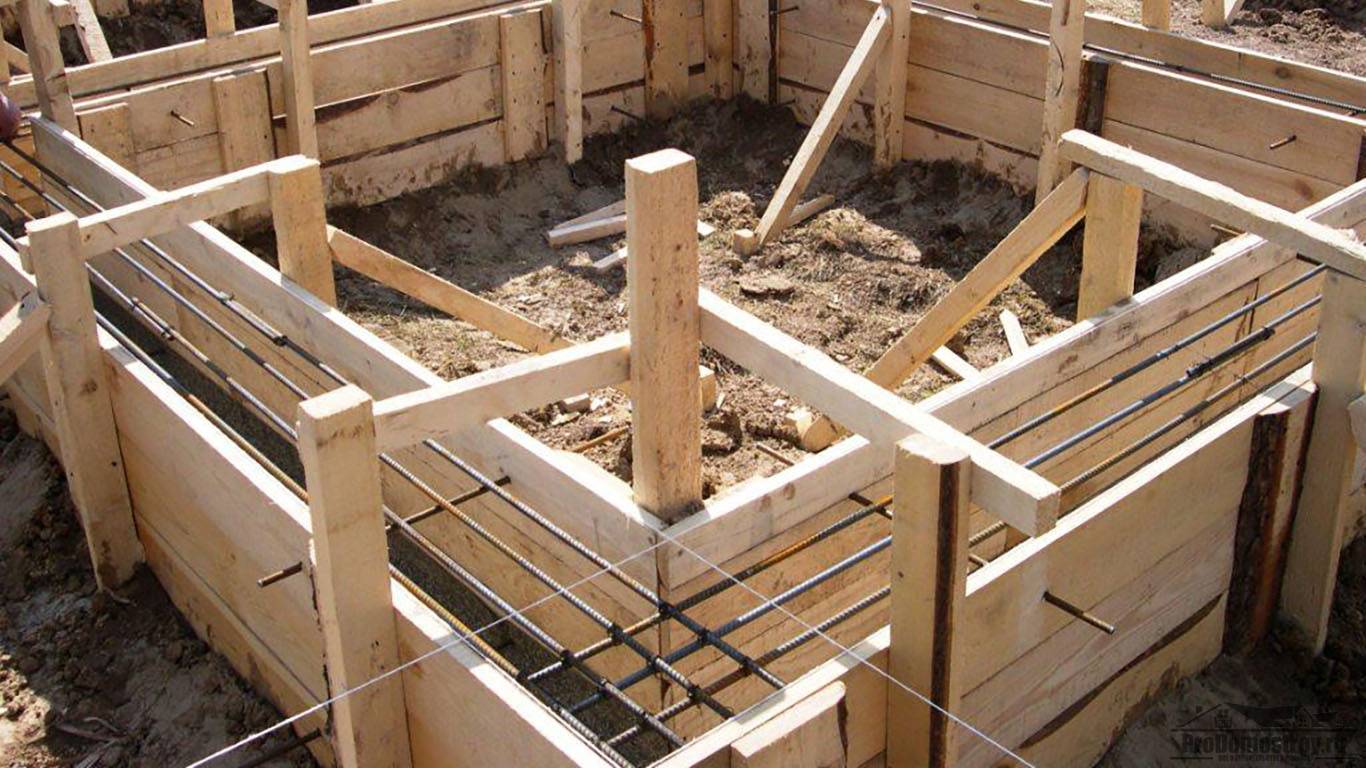

Как сделать щиты для опалубки ленточного фундамента своими руками
Щиты для фундамента делают таких размеров, чтобы их можно было бы несложно перенести и установить по месту. Из-за особенностей материала и необходимости его выравнивания, деревянные опалубочные щиты редко бывают длиной больше 3х метров. Если есть потребность в больших размерах, соединить несколько щитов между собой не представляет особой сложности.
Создание щитовой опалубки из деревянных досок для ленточного фундамента можно разделить на следующие этапы:
- Заготавливаем материал. Подготовленные загодя торцованные, обрезные доски из сосны выкладываем на ровную поверхность. Стыки досок сразу покажут, которые из них необходимо выровнять и в какой части. Наиболее ровную доску принимаем за основную. Ширину щита для наземной части фундамента условно принимаем равной 400мм. Толщины досок 25-30мм вполне хватит;
- Выстругиваем доски по ребру до ровной плоскости. Попеременно их нужно будет ставить на место сборки для подгонки щита. Соблюсти очередность досок поможет их нумерация, которую наносят на плоскость досок мелом или карандашом;
- Подготавливаем брусок для поперечных кольев. Подойдет брус размером 30х40 или 40х40мм. Одну сторону бруска, прилегающую к щиту, необходимо выровнять. Интервал размещения таких кольев ориентировочно составляет 50-60см по осям. Длина кольев рассчитывается исходя из метода из закрепления щитов. В некоторых случаях оставляют выход на 10-15см над щитом, для связки поперечиной из такого же бруса. В других – такое же расстояние дополнительно внизу, чтобы можно было более устойчиво установить щит в землю без угловых упоров;
- Собираем щит опалубки. Сначала закрепляем крайние поперечные бруски-колья. Крепеж начинаем с начальной и конечной, а затем и остальных досок. Смонтировать такой щит можно и на гвозди 70-80мм длиной. Однако крепеж на черные каленые саморезы будет намного прочнее и долговечнее;
- Влагоизолируем щит опалубки. Чтобы продлить срок службы вашей щитовой опалубки, древесину необходимо защитить от влаги и исключить ее соприкосновение с бетоном. Самый простой способ – закрепить с рабочей стороны щита полиэтиленовую пленку. Она не имеет адгезии с бетоном, и легко демонтируется после застывания бетонного элемента. Закрепить ее можно на небольшие гвозди, хотя гораздо удобнее эту работу произвести строительным степлером;
- Подготавливаем вспомогательные элементы. Для закрепления щитов по месту заливки бетона, и приданию опалубке нужной формы, необходимы различные вспомогательные элементы – упоры, укосины, распорки и т.д. В основном они делаются из того же бруса, что и колья, его остатков или из подручных материалов.
Щиты из листовых материалов, как например фанера, ОСП-3 или OSB делаются по схожему принципу. Работать с этими материалами намного проще, особенно когда в хозяйстве есть электро-лобзик, которым они и нарезаются по размерам. Бруски-колья на них также закрепляются с заданным интервалом.
