Разновидности обсад (окосячек)
Существует довольно много видов окосячек, каждый из которых подходит для определенного типа оконной конструкции. Проще всего подобрать обсаду для деревянного окна – здесь подойдет практически любой тип окосячки. В основе каждой разновидности лежит принцип «шип-паз», который и не дает окнам деформироваться. Каждый из видов имеет свои преимущества и недостатки. Рассмотрим наиболее распространенные разновидности окосячки, применяемые в деревянных домах.

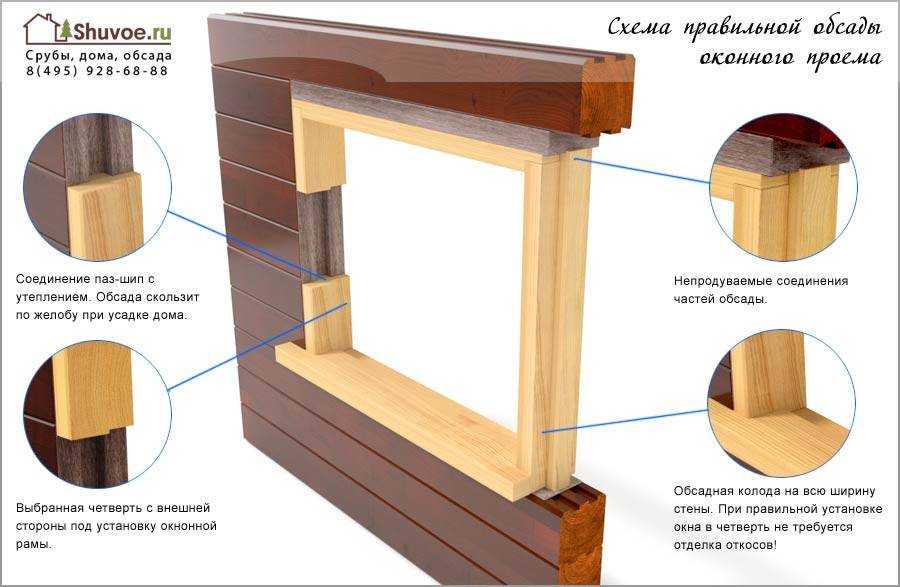

П-образная обсада «в колоду»
П-образная обсадная коробка – наиболее известный вариант, проверенный веками. Представляет собой прочную деревянную конструкцию, на боковинах которой вырезают пазы, а в бревенчатый сруб стены врезают шипы. Таким образом, при установке деревянного короба шипы с пазами соединяются и образуют прочное крепление. Это не самый простой в монтаже вариант, но один из наиболее надежных. Сначала монтируют нижнюю часть обсадной коробки, затем в распор устанавливают верхнюю часть.

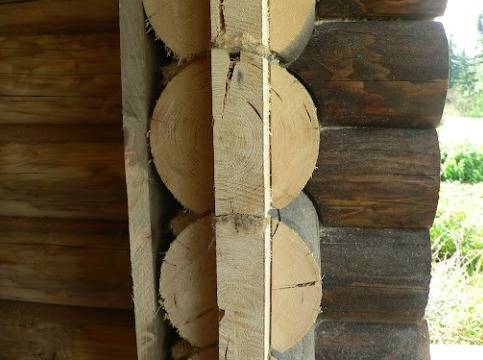

Т-образная обсада или «в шип»
Для Т-образной конструкции характерно другое расположение элементов крепления: на боковинах короба делают шипы, а в торцах проемов вырезают пазы. Вариант Т-образной окосячки появился как раз с ростом популярности сборных домов из клееного бруса: такая технология требует специального способа фрезеровки клееного бруса, при котором в сечении деталь имеет форму, схожую с буквой «Т». Поскольку шип прочно вклеен в тело бруса, жесткость и надежность готового изделия в разы увеличивается
Однако здесь важно обращать внимание на качество приобретаемой продукции: если взять плохо высушенный пиломатериал, брусок может искривиться в процессе эксплуатации дома, и тогда обсадная коробка будет продуваться. Установка и укрепление короба выполняется так же, как в случае с П-образной обсадой. При этом монтаж не требует использования саморезов, поэтому обсадная коробка устанавливается без единого гвоздя
При этом монтаж не требует использования саморезов, поэтому обсадная коробка устанавливается без единого гвоздя.
Черновая
Черновые обсады выбирают как экономный вариант для строений, в которых планируется последующая чистовая отделка (когда устанавливают подоконник и производят монтаж наличников). Обычно черновую обсаду изготавливают из простой доски, не подвергая материал шлифовке. Для этого варианта подойдет как П-образная, так и Т-образная конструкция обсады. Монтаж довольно прост в реализации и производится с помощью саморезов или монтажных пластин. Недостатком установки таких обсад является использование материала низкого качества, который может быть подвержен растрескиванию. К тому же в дальнейшем понадобится обязательная чистовая отделка окон.

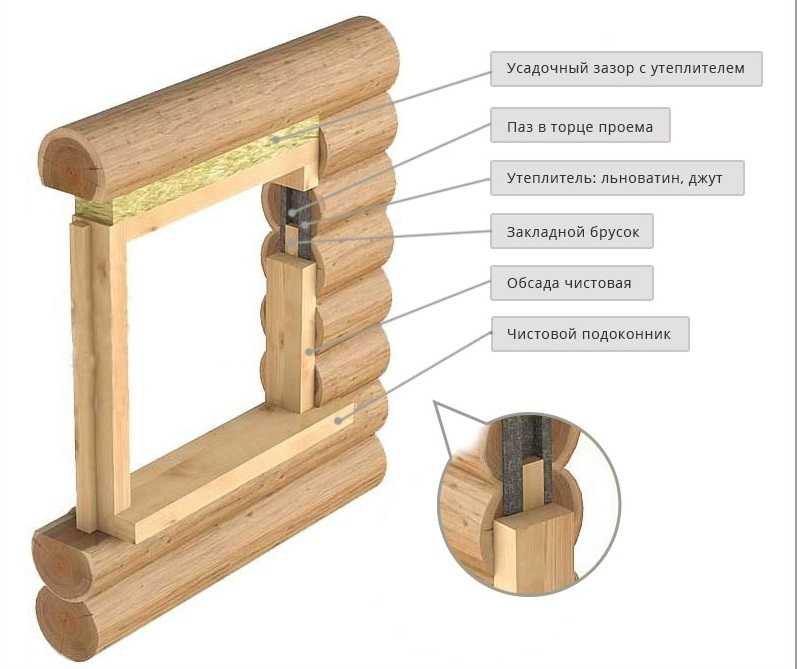

Чистовая обсада (окосячка)
Чистовую обсаду изготавливают из качественной и обработанной древесины хвойных пород. Чистовые обсады обычно уже имеют в комплекте подоконник и набор наличников на окна. Конструкция выглядит завершенной и не требует дополнительной отделки. Для чистовой обсады, как правило, используют короб П-образного типа.
Арочная обсада (окосячка)
Такой тип обсады применяют для сохранения геометрии арочных конструкций в деревянном здании. В качестве материала берут массив дерева или клееный брус. Цена изготовления и монтажа арочных обсад зависит от стоимости материала.
Еврообсада
Еврообсада является вариацией обсады, которая не нуждается в дальнейшей чистовой отделке откосов. Обсадная коробка изготавливается при помощи склеивания ламелей из древесины и образования П-образной или Т-образной конструкции.
Комбинированная обсада (окосячка)
Комбинированный вариант обсады представляет собой сочетание в одном коробе двух слоев – массива дерева и клеевой плиты из дуба, бука или сосны. Такая конструкция смотрится на окнах очень презентабельно. Обсадная коробка может быть с П-образными или с Т-образными профилями.
Установка обсады (окосячки)
Установка обсадной коробки происходит поэтапно. Сначала вырезают оконный проем – расстояние от пола до окна должно составлять не менее 80 см. Учитывая усадку сруба, делают усадочный зазор до 60 мм. В зависимости от выбранного типа обсады в оконном проеме выпиливают шип или паз. Если устанавливается П-образная конструкция, то в стене дома подготавливается шип, который должен быть на 1 см уже, чем паз обсады. В этот зазор кладется джутовая лента. Если монтируется Т-образная конструкция, то в проеме выпиливается паз.
Все поверхности из натурального дерева обрабатываются защитными антисептическими составами. Монтаж обсадной конструкции начинается с нижней части – укладывают ветровой брусок и ставят подоконник, затем в проем крепятся боковины, и, наконец, монтируется верхняя часть – вершник. Иногда для дополнительной надежности крепления детали обсады фиксируются с помощью герметичного клея. По периметру коробки укладывается утеплитель. Теплоизолирующий слой кладут в зазоры между стеной и обсадной коробкой. Для этого можно использовать джутовую ленту – она также обеспечивает защиту от ветра и позволяет бревнам скользить внутри обсадной коробки. Ее крепят с помощью строительного степлера. Не следует применять в качестве утеплителя монтажную пену. После того, как обсадная коробка установлена нужным образом, монтируются оконные рамы.
В пластиковых рамах с наружной стороны выпиливают слой из дерева – это способствует дополнительной прочности окна. Установку пластиковых окон завершают монтажом подоконника и пластиковых откосов. В оконном проеме с деревянными рамами откосы можно отделать штукатуркой. С наружной стороны производят крепление наличников на оконные конструкции. Монтаж обсадной коробки имеет множество нюансов, которые необходимо учитывать. Чтобы оконная конструкция прослужила как можно дольше, процесс изготовления и монтажа обсадной коробки лучше доверить профессионалам.
Как сделать обсаду самому
Для профессионалов сделать обсаду не представляет труда. Берут бензопилу, вырезают нужные пазы, сколачивают доски нужным образом и все — обсада готова.
Но можно ли сделать эту самую окосячку самому, не имея специальных навыков и даже без бензопилы? Мы попробовали и сделали. Смотрите далее небольшой фоторепортаж о ходе строительства:
Сразу покажу конечный результат, восемь вот таких окон в доме из бруса:
На каждое окно использовались доски-сороковки толщиной 40 мм, а также деревянные бруски 50 на 50 мм (или 50 на 40). И такие простые инструменты: — циркулярная пила,
— дрель со сверлом Форстера,
— молоток и стамеска.
Итак, мы начали первое окно:
Сперва решили сделать так — выпилить циркуляркой пропилы под ширину бруска, потом высверлить сверлом Форстера и выбрать стамеской. Пропилы делались по высоте снизу и сверху не до конца — просто потому, что циркуляркой иначе не сделаешь. Но для бруска этого достаточно.
Но потом этот способ был усовершенствован. Мы стали делать циркуляркой не два , а несколько разрезов, причем под углом, так что сразу выбирается много дерева.
Потом дорабатываем сверлом , немного стамеской и получаем красивый паз, который сразу обрабатываем сенежью (или иной биозащитой):
Вставляем в паз брусок. Если получается не идеально, и брусок слегка «болтается», вставляем его с джутовым утеплителем:
Зазор вверху примерно 5-7 см. оставляем дл усадки дома, чтобы при необходимости брусок обсады, окосячки мог двигаться в своем пазу вместе с окном.
Далее берем доски и шурупами крепим их к брускам. Сначала к доскам обсады мы степлером приделывали джутовую ленту — для утепления. Пожалуй, сейчас вместо джута я бы сделал уплотнительную ленту синтетическую, продаются такие белого цвета из вспененного полипропилена. Джут, как оказалось, в дождь хорошо промокает и пропускает воду внутрь помещения. Что не очень хорошо.
Обратите внимание, что шурупы не должны протыкать бруски насквозь и врезаться в сами стены дома. В этом случае пропадет весь эффект от такой обсады-окосячки
Можно было бы ограничиться тремя досками, т.е
сделать обсаду буквой «П». Мы делали коробку из 4 досок, соединяя их металлическими уголками, четыре уголка снаружи и четыре изнутри комнат. Показалось, что обсада в форме коробки будет более надежной. Но зато это уменьшило высоту окна, что теперь кажется не очень хорошо
Можно было бы ограничиться тремя досками, т.е. сделать обсаду буквой «П». Мы делали коробку из 4 досок, соединяя их металлическими уголками, четыре уголка снаружи и четыре изнутри комнат. Показалось, что обсада в форме коробки будет более надежной. Но зато это уменьшило высоту окна, что теперь кажется не очень хорошо.
Итак, вот результат, сверху прибили доску, чтобы закрыть оставляемый зазор в 5 (примерно) сантиметров. Зазор нужен все для того же — чтобы обеспечить возможность усадки дома.
Следующим летом, когда уже стояли окна, выяснилось, что при сильном дожде через этот зазор сверху, несмотря на прибитые к обсаде доски, в комнаты проникает вода. Потому они сверху были заделаны оконным герметиком.
Итак, обсада делалась летом. По нашим прикидкам такие обсады своими руками позволили сэкономить около 40 тыс. руб — так как коробки на окна вместе с монтажом в это лето стоили примерно 4500-6000 руб.
А осенью на обсаду были смонтированы пластиковые окна. Прошел почти год, пока проблем не выявлено. Да, на фото видна лестница, но сами обсадыделались без нее — все исключительно изнутри комнат. Но на втором этаже во время работы страховались, чтобы не упасть — обвязывали себя автомобильным тросом, который закрепляли концом за балки внутри дома.
Можно заметить, что мы для обсады делали пазы. Можно было и по-другому — вместо того, чтобы вырезать пазы под бруски, можно делать на оконных проемах шипы. А бруски прибивать к доскам. Это, скорее всего, менее трудоемко, т.к. не нужно будет ничего вырезать сверлом и стамеской. Получится конструкция, как показано на схеме:
Ещё про строительство этого дома — фотоотчеты про фундамент, о строительстве зимой
Ник Мастеров, специально для ELport.ru
Окосячка своими руками
В качестве примера рассмотрим изготовление своими руками черновой обсады с пазом для пластикового окна.
Подготовка гребня (шипа)
Начинают с изготовления гребня. Обычно его ширину и толщину изготавливают немного меньше 50 мм (а паз в боковинах — больше 50 мм). Последовательность работ выглядит так:
- Делают на срезе отметку внешнего края коробки, вынеся ее от оси стены наружу.
- От этой отметки откладывают расстояние до паза в лафете, сдвигают немного внутрь, учитывая что гребень должен быть немного уже. Отбивают внешнюю вертикаль.
- От внешней вертикали отступают на ширину гребня и чертят параллельную линию.
- Наносят такие же линии на противоположной стороне.
- Делают пропилы бензопилой или ручной циркуляркой по каждой линии. Глубина пропила не более 50 мм.
- На стене снаружи и изнутри, отступив на 50 мм от края проема, отбивают вертикали и делают пропилы такой же глубины.
- Срезают стамеской лишнюю древесину, и дорабатывают поверхность гребня шлифовкой.
Изготовление боковин, вершника и подоконной доски

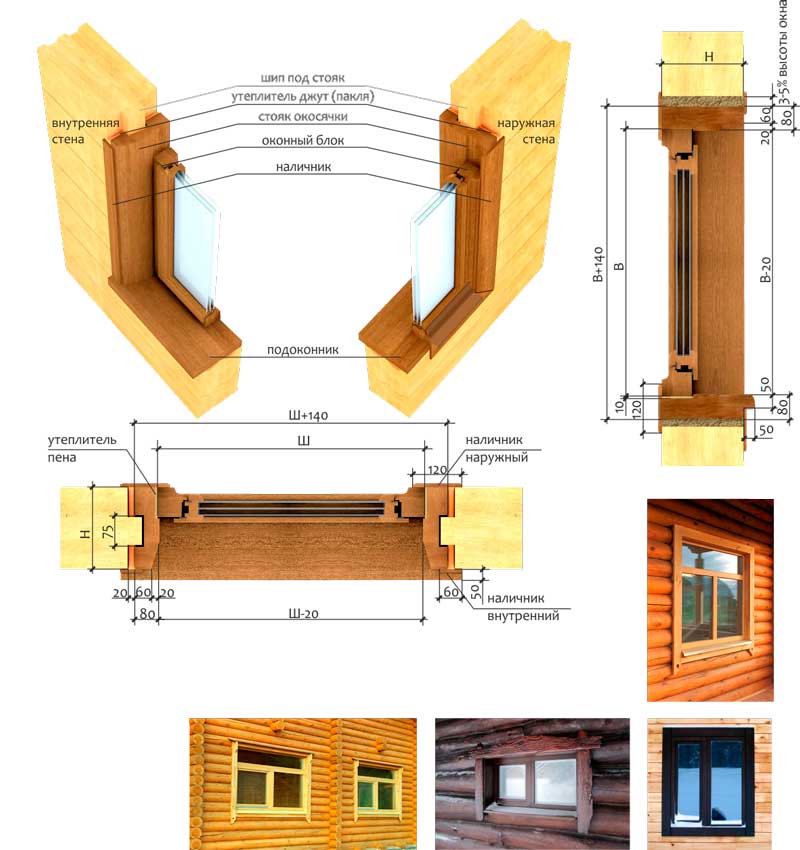

Делают чертеж коробки с указанием размеров каждой детали. Для боковин берут брус 100х150 мм. Меньшая сторона сечения — толщина боковины, большая — ширина. Для верхней и нижней детали коробки заготавливают доску 40х150 мм.
Технология изготовления боковин следующая:
- Отрезают два куска длинной на 20-30 мм больше высоты оконной рамы.
- Посредине широкой стороны чертят осевую. От нее отбивают две линии на расстоянии 50 мм друг от друга и от краев бруса.
- Режут два пропила глубиной не менее 50 мм. Между ними делают еще два таких же пропила на приблизительно одинаковом расстоянии друг от друга.
- Вырезают стамеской паз, дорабатывают дно до ровного состояния.
Верхнюю и нижнюю часть коробки делают так:
- Вырезают две одинаковых доски. Длину каждой из них делают чуть меньше суммы ширины проема рамы и две высоты гребня.
- По коротким торцам, на удалении от углов по 50 мм, делают два пропила такой же длины.
- Между пропилами дрелью сверлят несколько отверстий, по которым вырезают паз.
Сборка обсадной коробки
Перед сборкой необходимо обработать антисептиком торцы проема и детали обсады, а также утеплить шов между будущей коробкой и стеной. Для боковин и нижней доски коробки используют межвенцовый ленточный утеплитель из джута или льна — им обкладывают гребень и стелют на подоконный торец проема.
Сборку ведут так:
- На гребни надевают пазами нижнюю поперечную доску. Выставляют по уровню, прокладками, крепят к венцу.
- Заводят вершник по диагонали пазами в гребни, поднимают вверх, фиксируют.
- Надевают пазами на шипы боковые стойки. На них опускают вершник.
- Проверяют геометрию обсадной коробки, при необходимости корректируют. Должна образоваться черновая рама шире и выше оконной (с учетом подставного профиля) на 2 см.
- Сшивают саморезами боковины и поперечные детали.
Наглядно это увидеть можно на видео ниже:
Завершающий этап перед монтажом окна и отделкой — утепление усадочного зазора.
Монтаж окна
Установку пластикового окна в черновую обсаду проводят креплением через профиль. Распашные створки снимают с петель, у глухих демонтируют стеклопакет. Расстояния от угла до крепежа равно 10-15 см, а между крепежом — зависит от цвета и ширины профиля рамы согласно инструкции изготовителя.
Установка проходит так:
- Вставляют в коробку окно.
- Выставляют по уровням и в плоскости, используя монтажные клинья.
- Крепят саморезами.
- Обрабатывают древесину в зазорах антисептиком. После его высыхания, заполняют шов специальной клей-пеной для дерева.
- Монтируют отлив, подоконник. Зашивают откосы доборными досками.
Окончательную отделку завершают установкой внешнего и внутреннего наличника.
Читайте далее:
Отделка оконных проемов в деревянном доме
Наличники на окна в деревянном доме
Установка пластиковых окон в деревянном доме
Установка подоконника в деревянном доме
Установка входной двери в деревянном доме
Окосячка дверных проемов в деревянном доме
Обсада «в шип» и «в колоду»
Обсадные коробки делают из бруса, крепление шип-паз рубится в косяках рамы и в вертикальных ребрах проема. Если в боковой части обсадной коробки вырубают паз, соединение называют «П»-образная окосячка, если рубится шип – «Т» образная. В обоих случаях размеры шипа должны быть не менее 70х70 мм.
Элементы обсады: вершник и боковина
Боковые части проема обрабатывают цепной пилой, обсаду полностью изготавливают на циркулярном станке. Для прокладки утеплительной лентой, предусматривают разницу в 4-5 мм между шириной шипа и паза.
Элементы обсады: нижник
Вершник и подоконник с косяками скрепляют замками, для верхней детали – вершника, необходим специальный замок, позволяющий манипулировать в горизонтальной плоскости, чертежи таких замков можно найти в Интернете. Под установку окон по всему периметру вырубают посадочный паз высотой 15-20 мм и глубиной, равной размеру оконных рам. Лучшим соотношением ширины бруса обсадной коробки и глубины посадочного паза считается одна четверть.
Перед установкой обсадную коробку обрабатывают антисептическими и влагоотталкивающими пропитками, порядок монтажа конструкции:
- На нижнюю часть и косяки проема укладывают утеплительную ленту,
- Подоконник устанавливают в нижнюю часть проема горизонтально и крепят к срубу нагелями,
- Боковые стойки выставляют вертикально и крепят с подоконником в замок,
- Устанавливается и горизонтируется вершник,
- Щель между вершником и проемом конопатят джутовой паклей.
Порядок установки обсадной коробки для окон и дверей не отличается. Для усиления применяют клееную обсаду, в этом случае крепежные замки сажают на клей.
Процесс сборки

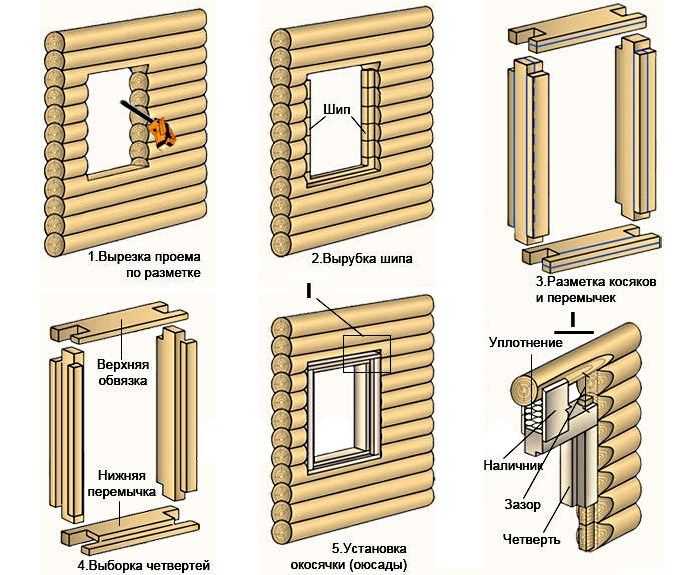

После рассмотрения для сборки своими руками видов и чертежей окосячки, можно перейти к изучению процесса ее сборки. Детально остановимся на классическом варианте ее обустройства:
- Вырезаем проем в стене на 25 см больше в ширине и в высоте, нежели размеры будущего окна.
- Учтите, что при резке боковых сторон должно быть сначала вырезано на 5 см меньше с каждой боковины (это припуск под вырезку будущего шипа).
- С припуска с боков срезается лишняя древесина, остается только средняя часть боковины шириной 5-7 см.
- Берем четыре бруса с размерами приблизительно 10х25см. Длина их должна соответствовать размерам будущей рамы с прибавкой их ширины. Более широкая часть будет становиться поперек стены.
- Вырезаем на краях двух элементов (верхнего и нижнего) опорные площадки (срезаем половину толщины доски).
- На краях еще двух элементов делаем такие же срезы, вдоль их задней стороны вырезаются пазы, ширина которых равна ширине ранее сделанных шипов на боковых сторонах проема.
- По внешнему краю каждой детали делается срез материала толщиной 2 см и с заходом на плоскость на 6 см. Данная площадка называется «четверть» и предназначена она для установки на ней рамы.
- Нижняя часть проема выстилается льноватином и на него сверху накладывается одна из деталей без пазов.
- Далее выстилаются все тем же материалом боковушки проема с шипами и устанавливаются на этот слой боковые опоры.
- Боковины необходимо подпереть, чтобы они хорошо были зафиксированы, так как укладка верхнего элемента немного затруднительна. Деталь вставляется на место и постепенно забивается своими краями в опорные площадки на боковинах.
- Между верхней деталью и верхней частью проема остается очень заметный зазор (около 5 см). Он тщательно забивается льноватином или другим утеплителем. Закрывается нелицеприятное зрелище забитой щели наличниками.
- Пакет устанавливается в квадрат, которые образовали четверти всех четырех деталей. Крепеж осуществляется саморезами, но обязательно следите за тем, чтобы они не вошли в рядом расположенный паз.
Отделка дверного проема мало чем отличается от тех же работ, но проводимых на проеме для окна. Сложнее сделать такой вариант обсады, только из-за значительно увеличившихся размеров самого проема и деталей.
Желательно после окончания всех работ тщательно обработать поверхности антисептическими средствами.
Особенности усадки домов
Для любой деревянной постройки характерна усадка, которая обусловлена естественным свойством древесины усыхать вследствие снижения уровня влажности. Немного иначе это зовется усушкой. На этот процесс может повлиять ряд факторов, в числе которых следующие:
- изначальные размеры стройматериалов;
- порода используемого дерева;
- технология обработки древесины (в частности сушка);
- условия эксплуатации постройки;
- габаритные размеры дома;
- сезон возведения (зима или лето);
- технология строительства;
- опыт специалистов, а соответственно, и качество сборки дома.
Необходимость в обсадной коробке в доме обусловлена и тем, что разная древесина дает различную усадку. То есть из расчета высоты дома на 1 метр усадке подвергаются постройки:
- из бревен ≈ на 150 мм;
- из бруса (строганного и нестроганного) ≈ на 60 мм;
- из бруса профилированного ≈ на 40 мм;
- из клееного бруса ≈ на 20 мм.
Более точные данные содержатся в нормативных документах, но стоит учесть, что теоретические сведения могут быть отличны от практических показателей.
Особенности монтажа окосячки
Устанавливают обсадную коробку таким образом, чтобы при усадке стен сруба его венцы смогли свободно перемещаться по вертикали под действием собственного веса. Для этого между коробкой и верхним венцом оставляют зазор размером 40-60 мм, который в процессе усадки постепенно сокращается, компенсируя вертикальное смещение бревен.
На боковинах обсадной рамы делают выступы (пазы). Под действием осадки венцов обсадная рама скользит по этим направляющим, исключая давление на оконный блок со стороны бревен сруба.
Кроме защиты оконных блоков от деформации, окосячка (обсада) надежно укрепляет торцы проемов и препятствует выпадению венцов под собственным весом.
Окосячка оконных проемов может быть выполнена в двух конструктивных вариантах: П-образной (в колоду) или Т — образной (в шип).
П-образная окосячка выполняется в такой последовательности. В проем укладывают подоконную доску и фиксируют ее к нижнему венцу саморезами. В торцах деревянной стены бензопилой вырезают шипы. На них устанавливают боковые части обсадной рамы, в которых нарезаны пазы по размеру шипов. По этим пазам под действием усадки происходит вертикальная подвижка бревен сруба.
Все поверхности контакта окосячки со стенами обрабатывают антисептическим раствором, а между пазом и шипом прокладывают мягкий сжимаемый утеплитель (использовать монтажную пену запрещается!)
Утеплитель (льноватин) фиксируют к древесине строительным степлером.
Последним этапом монтажа обсадной рамы (окосячки) в брусовом доме является установка вершника – доски толщиной не менее 50 мм. Ее ставят враспор с боковыми стойками и прикрепляют к ним с помощью саморезов.
Установка окосячки Т-образной конструкции не имеет принципиальных отличий от монтажа П-образной. Разница состоит в том, что в торце оконного проема вырезают не шип, а паз. На боковинах обсадной рамы также выбирают паз и вклеивают в него деревянный брусок, получая таким образом Т-образный профиль нужного размера.
Вклеенный брусок играет роль ребра жесткости, обеспечивая неизменность геометрии окосячки и равномерность усадки стены.
Обсада окон Т-образного типа требует от монтажников точной разметки, правильной подгонки элементов и знания важных нюансов сборки. В частности, если брусок не вклеить в боковину рамы, а просто прикрутить к ней саморезами, возникает риск продувания и промерзаний этой конструкции. Поэтому тот, кто хочет сделать окосячку оконных проемов своими руками, лучше справится с П-образной обсадой, как более простой в изготовлении и установке.
Как правильно сделать оконную окосячку вам подскажет пошаговое руководство, которое можно найти в интернете или видеоролик, который выкладывают в сеть специализированные фирмы. Однако, при сборке такой конструкции своими руками всегда возникают вопросы. Поэтому мы скажем несколько слов о правильной последовательности ее монтажа.
Сначала в проеме нужно установить подоконную доску, после чего надеть на утепленный торцевой шип одну из боковых стоек, затем верхнюю доску и вторую боковую стойку.
Владельцам срубов, в которых уже завершились процессы сушки и усадки стен, будет полезно знать, что окосячку в таких домах также нужно обязательно установить перед монтажом деревянных или пластиковых окон.
Дело в том, что завершение усушки не означает полного прекращения процесса изменения размеров бревен и бруса. Нужно всегда брать в расчет существенные сезонные деформации этого материала, которые без установки обсады вызовут перекос и заклинивание окон.
Весомым аргументом для выполнения окосячки окон своими руками при бюджетном варианте строительства деревянного дома является довольно высокая стоимость таких работ.
Так, в ценниках фирм, выполняющих окосячку окон, стоимость этой работы для брусового дома (с прорезкой и подготовкой проемов) составляет 2500-3000 рублей за один проем.
Для сруба из профилированного бруса ее оценивают от 3800 до 4900 рублей, а в срубах из оцилиндрованного бревна установка обсады обойдется заказчику в 5000 — 5700 рублей без учета цены материала.
Некоторые исполнители расценивают свои работы по установке окосячки в погонных метрах, хотя при пересчете на один оконный проем цена получается примерно такой же, как мы указали выше.
Полезное видео по теме:
JIHbL8TZLuc
Обсада: расценки, стоимость
Расходы на изготовление могут сильно варьироваться: расценки и стоимость на которую зависят от множества факторов, в каждом деревянном строении деталь не просто необходимая, а просто незаменимая!
От чего зависят расценки и стоимость обсады?
От качества древесины, типа обсады, формы обсады, наличия декоративных элементов, размеров проёма, а также от того, куда будет деталь устанавливаться — в брус, бревно или сруб.
Коробка окон изготавливается из сухого материала влажностью 8-12%. Она состоит из вершника, стояков, клеевого подоконника либо подоконной доски в случаях монтажа пластикового подоконника.
Нескольких видов работ:
Массив: все детали изготавливаются путём обработки цельной древесины с сохранением правильной текстуры дерева.
Клеевая: детали такой обсады выполняются из наборноклеевой доски. Клеится в микрошип по всем четырём сторонам. Сучки и смолевые карманы в данном случае вырезаются полностью.
Комбинированная – это самый распространённый вид обсады. Вершник и стояки выполняются из массива сосны. А подоконник из наборноклеевой доски. Вся она имеет чистовой вид и после монтажа нуждается в обработке лакокрасочным покрытием.
Это важно!
Окосячка окон изготавливается по размерам к каждому окну или двери индивидуально. При оформление заказа заказчик должен знать какие окна и двери будут устанавливаться в будущую обсаду.. Может быть изготовлена как с выборкой под окно – этот вариант используется в случаях, когда в доме не будет производиться наружной и внутренний отделки, стены бруса или оцилиндрованного бревна остаются нетронутыми
Может быть изготовлена как с выборкой под окно – этот вариант используется в случаях, когда в доме не будет производиться наружной и внутренний отделки, стены бруса или оцилиндрованного бревна остаются нетронутыми.
Так и без выборки – этот вариант используется в случаях когда дом в будущем планируется к внутренней и наружной отделке. Такой вариант окосячки может быть чистовой и черновой (если при будущей отделке она полностью закроется).
Окосячка может быть как стандартной формы – прямоугольник, так и нестандартных форм. Трапеции, многоугольники, балконные блоки.
Полезный совет!
В нестандартных формах имеются свои минусы, но есть способы их избежать. Такая информация обговаривается с замерщиком на объекте.
Подробнее о процессе
После того, как в деревянном доме прорезают оконные проемы, конструкция сруба уже не имеет той жесткости, как если бы сруб был цельным. Для начала ответим на вопрос, что же такое окосячка оконных проемов, или, как еще ее называют, обсада (деревянный оклад).
После того, как в деревянном доме прорезают оконные проемы, конструкция сруба уже не имеет той жесткости, как если бы сруб был цельным. Особенно это касается самого оконного проема. В процессе усадки бревна могут значительно сместиться по горизонтали, что также приведет к деформации окон.
Всем этим неприятным моментам препятствует окосячка (обсада, деревянный оклад), которая имеет вид деревянного короба. Из всего вышесказанного видно, что установка окосячки в деревянном доме — суровая необходимость. Это актуально не только для бревенчатого дома, но и для брусового.
Процесс установки окосячки достаточно прост. Имея под рукой необходимые инструменты и материалы, окосячку можно установить своими руками.
Предполагается, что оконный проем уже вырезан. Теперь нужно при помощи бензопилы на боковых сторонах проема выбрать шип (гребень). Это делается для того, чтобы окосячка не перемещалась перпендикулярно оси стен.
Затем по полученным размерам изготавливается окосячка. Соответственно в боковых ее стойках нужно выбрать пазы под гребень.
Все элементы окосячки крепятся при помощи нагелей. Монтаж окосячки начинается с нижнего бруса. Под него предварительно прокладывается слой льноткани или джута.
Затем устанавливаются вертикальные бруски, в пазы которых также укладывается льноткань или джут. И в последнюю очередь устанавливается верхних брус окосячки. Усадочный зазор, который необходимо оставить над окосячкой, закрывается льнотканью.
Это важно!
Окосячка является монолитной конструкцией и абсолютно не зависит от каких-либо движений сруба. В обрамлении окосячки окна и двери будут радовать глаз и прослужат вам бесконечно долго.
Обсадная коробка для двери в деревянном доме
Коробка представляет собой конструкцию из нескольких частей. Она вне зависимости от вида рамы всегда состоит из трёх основных элементов:
- порог – всегда часть нижняя (в оконном коробе вместо порога устанавливался бы подоконник). Прочности порога следует уделить не меньше внимания, чем другим частям: именно на него приходится преобладающая часть давления. Необходим для закрепления нижней части конструкции. Чаще всего пороги не устанавливается в межкомнатных дверях, современные люди отдают предпочтение его установке только во входной двери;
- вершник – часть верхняя, противоположная порогу. Выполняет те же функции, что и порог, с одним различием. Закрепляет и удерживает в одном положении он раму не внизу, а сверху. Вершник также образует зазор, заполняемый материалом-уплотнителем;
- лафеты (боковины) – две вертикальные части, устанавливаются с левой и правой сторон проёма. Они отвечают за выполнение функции по созданию плавного скольжения стен вниз, когда происходит усадка.
Все элементы крепятся при помощи пазов – выемок в досках, брусе, которые вырезаются в соответствии с выемками соединяемых частей (таких же досок или брусьев). При правильном выполнении соединение происходит без затруднений. Все образовавшиеся в процессе зазоры необходимо заполнить каким-либо герметичным материалом. Сейчас наибольшую популярность имеет монтажная пена.
Как выбрать подходящую конструкцию обсады?
Для начала напомним, что совсем не для декоративных целей, а для обеспечения жёсткости всей конструкции деревянного дома.
Обсадной переплёт оконных и дверных проёмов, или как ещё говорят «окосячка», необходим для достижения нескольких целей:
- предотвращения заклинивания и разрушения окон и дверей, вследствие общей усадки дома;
- для исключения смещения брёвен сруба от вертикальной линии отвеса;
- для фиксации брёвен в продольном направлении.
Подчеркнём: хороший проект деревянного дома разрабатывается исходя из того, что каждый дверной или оконный проём фиксируется обсадой подходящей конструкции.
Данное правило актуально как в домах из оцилиндрованных брёвен, так и в домах из бруса.
Рассмотрим, какие существуют способы изготовления окосячки, и как подобрать подходящую технологию изготовления обсады в деревянном доме.
Наружные окна
Подготовка сруба под Т-образную окосячку с выборкой фаски под наличники
Основной конструкцией обсадного переплёта для окон является так называемая «Т-образная окосячка», состоящая из следующих элементов:
- вертикальные стойки с Т-образным сечением («косяки»);
- верхняя распорная планка («вершник»);
- нижняя распорная планка (в окнах это подоконник, в дверях – порог).
Фиксация такой рамы в срубе осуществляется с помощью соединения шип-паз, где паз пропиливается в торце сруба, а шип вырезается из доски и является её частью.
Отметим, что это не единственный вариант окосячки окон, но наиболее универсальный. Более того, стройматериалы для современных домов из профилированного или клееного бруса могут поставляться с уже готовым пазом под установку Т-образной обсады.
Для проёмов сложной формы используется окосячка трапецией или арочная обсада, выполняемые также по Т-образной схеме.
Наружные двери
для внешних дверных проёмов необходима обсада
Отличие от Т-образного варианта заключается в том, что шип вырезается на срубе, а в вертикальных косяках пропиливается паз.
Отметим, что для П-образной обсады различают два типа производства: черновое и чистовое. В случае чистовой окосячки дополнительная отделка дверного косяка не нужна.
Межкомнатные окна и двери
Если дом большой и количество внутренних проёмов под окна и двери велико, то можно сэкономить, используя самый простой тип обсады: в закладной брус.
В этом случае в торцах проёмов пропиливается паз (как для Т-образного варианта), в который на уплотнитель закладывается брус. Дополнительная рама, обрамляющая проём по торцам, отсутствует.
Если пол уложен из достаточно мощных досок, то нижнюю планку в межкомнатной дверной обсаде можно не ставить.
Обратите внимание, что крепление двери должно осуществляться только к стойкам рамы, что довольно неудобно и данный вариант окосячки используется редко. Более подробно о разновидностях обсады мы писали в статье «Назначение и конструкции окосячки в деревянном доме».
Более подробно о разновидностях обсады мы писали в статье «Назначение и конструкции окосячки в деревянном доме».
