Как сделать односкатную крышу

Крыша с одним скатом из шифера

Прежде всего понадобится выполнить укладку брусьев:

1. Элементы устанавливаются с шагом в 75–80 см в верхней части стены.

2. В качестве опоры для брусьев применяется мауэрлат.
3. Далее производится армирование. Промежуток между рейками и арматурой надо заполнить пенопластом.

4. Поверх планок устанавливаются стропила. Число элементов соответствует числу балок перекрытия.

5. После этого под наклоном устанавливаются балки, которые закрепляются гвоздями к мауэрлату.
6. Чтобы было комфортнее работать, на стропильные ноги можно установить рейки, по которым строители смогут ходить в процессе сооружения кровли. По окончании работ их надо демонтировать.

Далее выполняется обрешётка из брусков 50х50 см. Для монтажа шифера требуется волновая обрешётка. Под листом шифера должно находиться по 4 бруска. Первый из них является местом нижнего нахлеста. Затем монтируется 2 детали обрешётки, которые придерживают шифер в центральной части. Затем устанавливается последний брусок, который применяется в качестве удерживания листа сверху.

Если предполагается применение листов длиной 1,75 м, то расстояние между брусьями должно быть 44 см. Установка листов осуществляется начиная с подветренной стороны. Нижние слои будут немного заходить под верхние. Выкладка материала производится так:

1. Первый лист надо устанавливать в месте свеса над фронтоном.
2. В первом ряду монтируется ещё 2 листа.
3. Укладывается 2 листа в следующем ряду, а в начальном — 1 лист.
4. В дальнейшем действия выполняются по аналогии.

Установку листов рекомендуется начинать с подветренной части

Важно следить за тем, чтобы листы по вертикали заходили за друг друга на 17–22 см. Горизонтальный нахлёст должен составлять одну волну

Углы листов надо надрезать, чтобы исключить неровности в местах пересечения 4 листов.

Свесы обрезаются так, чтобы габариты выступающего отрезка были равны длине нахлёста, увеличенной на 0,5 см. Это позволит стыковать поблизости расположенные листы с зазором в несколько милиметров. Не допускается разламывать углы шифера, так как это может повлечь за собой уменьшение прочности и появление трещинок.

Резать материал можно при помощи ножовки или болгарки с кругом по камню. Образовавшиеся срезы понадобится закрасить, иначе через некоторое время они могут начать ржаветь.

Последовательность монтажа

Теперь мы расскажем, как делается односкатная крыша своими руками пошагово. Как правило, монтаж крыши начинают с установки мауэрлата. На этот брус будут опираться стропила. Если ваша постройка выполнена из древесины, то роль мауэрлата будет играть последний венец. Для сооружения из кирпича или бетона мауэрлат делают из древесины (брус 100х100 мм). При этом его необходимо изолировать от стен посредством слоя рубероида.

Установка стропильной системы

1. Самый экономичный вариант – это монтаж стропильных ног на две противоположные отличающиеся по высоте стены здания. Для работы вам понадобится минимальное количество пиломатериалов. Пошаговая инструкция по установке стропил выглядит следующим образом:

• после укладки бруса мауэрлата поперек него кладут доску, которая должна выступать с двух сторон на 40-50 см;
• на доске делают разметку запила под стропила (ширина запила должна точно совпадать с шириной стропильной ноги, а высота не должна превышать треть высоты элемента);
• после изготовления шаблона запилы размечаются на мауэрлате под каждую стропильную ногу;
• после выполнения запилов и укладки стропил они крепятся к горизонтальному брусу посредством гвоздей или саморезов.

2. В случае установки стропил на стены одинаковой высоты проще изготовить треугольные фермы из древесины, состоящие из стропил, стоек и горизонтальных балок. В этом случае вам не нужно наращивать одну из несущих стен до требуемой высоты, но расход древесины при таком монтаже увеличивается. Однако благодаря тому, что ферму можно собирать на земле, процесс монтажа значительно упрощается и ускоряется. Смонтированная на земле ферма поднимается на дом при помощи лебедок или другой грузоподъемной техники. В остальном процесс выполнения запилов в мауэрлате и укладка ферм на горизонтальный брус не отличаются от описанного выше способа.

Нередко при монтаже стропил требуется использовать дополнительные распорки, подкосы или опоры. Число дополнительных элементов и место их монтажа зависит от таких факторов:

• веса несущего каркаса крыши;
• угла наклона;
• расстояния между несущими стенами;
• протяженности стропильной ноги;
• разновидности кровельного покрытия;
• выбора теплоизоляционного материала.

Гидроизоляция и обрешетка

Теперь можно выполнять гидроизоляцию. Для этого выбранный материал (рубероид или полиэтиленовая пленка) раскатывается поперек стропил. Первый ряд укладывается по низу ската, а каждый последующий ряд перекрывает предыдущий на 0,15 м. Стык полос проклеивается скотчем. Крепится гидроизоляция к стропилам при помощи строительного степлера.

Если вы решили делать вентилируемую крышу, то между слоем гидроизоляции и кровельным материалом должен быть вентиляционный зазор. Для его обустройства на стропильные ноги поверх гидроизоляции набиваются контррейки. Для этих целей используют брус сечением 0,3х0,4 см.

Приступаем к выполнению обрешетки. В зависимости от выбранного покрытия кровли она может быть сплошной или разреженной. Для изготовления сплошной обрешетки можно использовать доску, влагостойкую фанеру или ОСП. Как правило, такая обрешетка нужна под мягкие кровельные покрытия или стеновой тонкий профилированный лист. Для выполнения разреженной обрешетки берут доску, которую укладывают с шагом 0,3-0,4 м. Теперь можно настилать подходящее кровельное покрытие.

Утепление

О том, как правильно выполняется монтаж односкатной крыши, вы можете узнать из предложенного видео:

На последнем этапе выполняют утепление кровельной конструкции. Работы ведут с внутренней стороны крыши. Теплоизоляционный материал закладывают между стропилами так, чтобы он плотно прилегал к ним без щелей и зазоров. Для этого плиты утеплителя лучше выбирать шириной чуть больше, чем шаг стропильной системы.

В качестве утеплителя лучше использовать минеральную вату, поскольку она более плотная и не будет провисать и требовать дополнительной фиксации веревками. Теперь поверх утеплителя к стропилам крепим пароизоляционную мембрану. Для фиксации используем степлер. Обязательно делаем нахлест полос, а стыки проклеиваем лентой.

Особенности стропильной системы

Простая конструкция стропильной системы не лишена нюансов, о которых следует помнить при проектировании односкатной крыши. Площадь ската учитывает наличие свесов, основным предназначением которых является защита гаража от осадков. Тип материала, используемого при возведении стен, также имеет значение:

• Каркасный гараж, обшитый металлом, должен обладать минимальными свесами в 10- 20 см.
• Срубы оборудуются свесами в пределах 50- 60 см.
• Крыша гаража из кирпича или бетона имеет свесы по 30- 40 см.

В отдельных случаях свес односкатной крыши удлиняют для образования навеса перед входом или вдоль стенки. Подобную конструкцию дополнительно поддерживают опоры, установленные на фундамент. Когда с геометрией покончено, переходят к расчету стропильной системы. Передвижения человека по односкатной кровле обычно не предусматриваются.

Показатели, которые потребуется узнать:

• Нагрузка кровельного покрытия на 1 м 2 стропил без учета крутизны односкатной крыши.
• Масса обрешетки, приходящейся на 1 м 2 . С этой целью используется фанера, доска или ОСП.
• Если крышу гаража планируется утеплить, учитывается вес теплоизоляционных материалов.
• Масса снеговой нагрузки свойственной региону, где обустраивается гараж.

Прослеживается следующая закономерность:

• Максимально простой стропильный каркас получается при размере пролета до 4,5 м. Он состоит из стропильных ног, установленных параллельно, и мауэрлата или равнозначной ему конструкции.
• Пролет гаража от 4,5 до 6,0 м нуждается в более сложном перекрытии. Значительная длина стропильной ноги провоцирует провисание или кручение элементов системы. Укрепление подкосами способствует повышению жесткости конструкции односкатной крыши и отсутствию деформации.
• Превышение показателя 6 м обязывает разделить стропильную систему гаража на условные сегменты. Между ними располагается прогонный элемент с вертикальными опорами. Прогонная рама также нуждается в опоре.

Если гараж с односкатной крышей рассчитан на одно авто, оптимальные габариты внутреннего пространства составляют 3,5х5,5 м. Для таких параметров достаточно конструкции, описанной в первом или втором пункте. Поперечное относительно длинных стен расположение ската не предусматривает монтаж дополнительных элементов. Если уклон идет вдоль длинных стен, стропильные ноги подпирают подкосами. Оптимально составить два проекта стропильной системы для крыши односкатного типа, после чего выбрать наиболее выгодный вариант с экономической и технологической точки зрения.

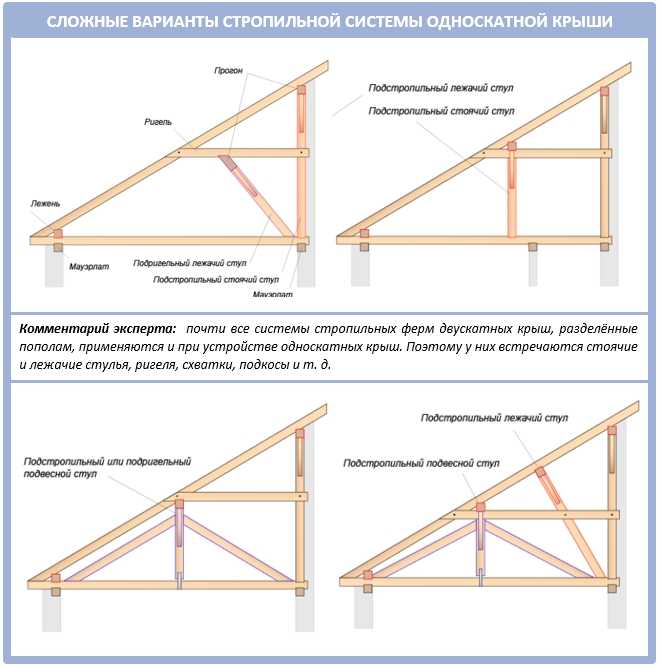

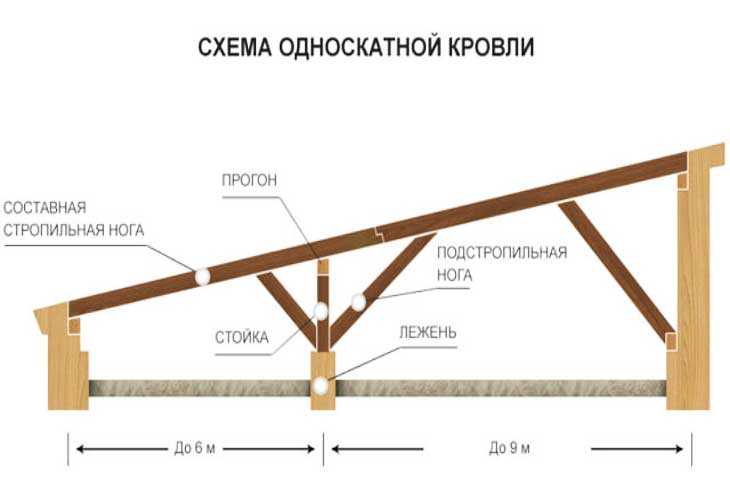

Возможные схемы стропильной конструкции односкатной крыши приведены на фото:

Постройка крыши

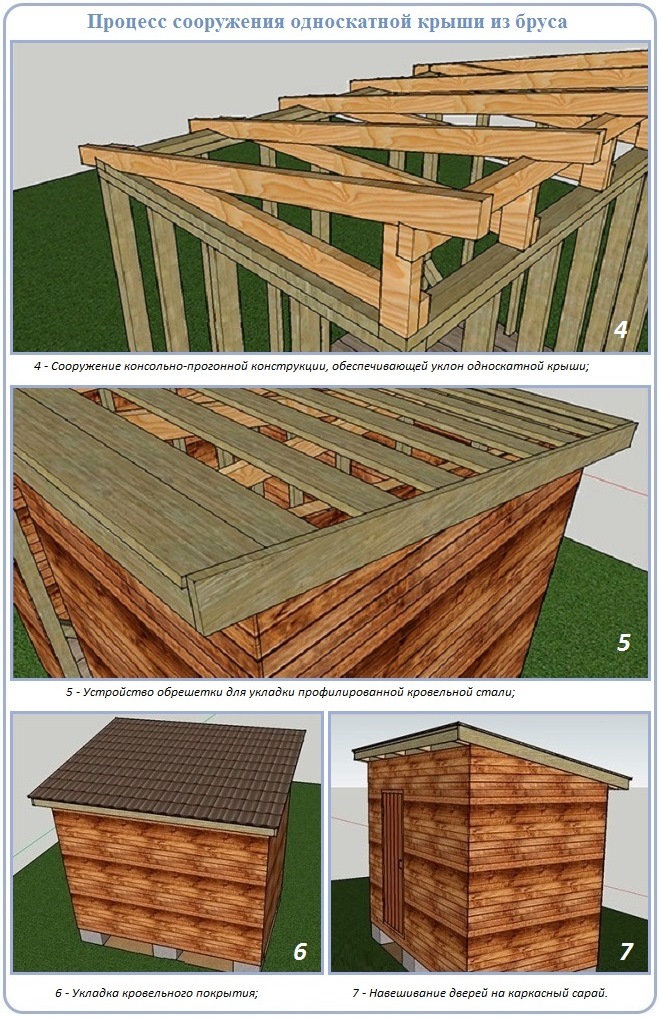

Попробуем рассмотреть устройство односкатной крыши на конкретном примере. Будем рассчитывать проект кровли обычного гаража.

Скат делаем с боковым уклоном. Зачастую для хозяйственных построек и гаражей в роли кровельного материала используется шифер. Поэтому значение уклона примем равным 20 градусам. Ширина нашей постройки составляет 3,5 метра. Исходя из этого, высота крыши в ее крайней верхней точке будет составлять 1,27 м (умножаем половину ширины постройки на тангенс угла ската).

Таким образом, конструкция односкатной крыши нашего гаража будет состоять из вертикальной стены и уложенного сверху кровельного пирога. Низкую сторону крыши располагаем по направлению, откуда дует преобладающий ветер. Прежде как построить односкатную крышу, на несущие стены кровли укладывают брус мауэрлата, поверх которого будут крепиться стропила. Не забываем о необходимости укладки потолочных плит или балок.

Дальнейшая схема односкатной крыши имеет следующий вид:

• через каждые 70-80 см укладываются поперечные наклонные балки стропил. Их фиксируют гвоздями к доске мауэрлата или анкерами к бетону. Для удобства проведения работ на стропила односкатной крыши можно уложить доски, по которым можно свободно перемещаться;
• под прямым углом к стропилам прибивают рейки обрешетки. Для этих целей используется брус 50*50 мм. Шаг между рейками подбирается с таким учетом, чтобы лист шифера накрыл две соседние рейки и выступал за пределы каждой из них на 15 см. Обрешетка призвана обеспечить жесткость конструкции и стать основой для кровельного материала;
• поверх реек обрешетки укладывается гидроизоляция. Кладут ее снизу вверх. Это необходимо во избежание затекания воды под пленку. В качестве гидробарьера используется полиэтиленовая пленка. Она отличается долговечностью при отсутствии механических воздействий, низкой стоимостью и полной изоляцией от попадания воды. Пленку крепят к рейкам обрешетки строительным степлером;
• на обрешетку кладут шифер. Его монтаж начинают снизу вверх с нахлестом следующего листа на предыдущий. В месте, где соединяются 4 листа шифера, прибивают специальный шиферный гвоздь. Края листов материала фиксируются двумя гвоздями;
• в верхней и нижней части крыши прибивают ветровую доску, которая защитит шифер от срыва ветром и задувания осадков под материал.

На этом крыша для гаража готова. Как видим, в действительности односкатная крыша чертежи вовсе не требует. Выполнить устройство крыши своими руками не составляет особых сложностей.. Объем работ по обустройству такой кровли действительно небольшой. И строительство под силу даже одному человеку без опыта подобной деятельности.

Подобную крышу на небольшом здании возводится всего за один день.

Односкатную крышу можно установить и без обязательного возведения фронтовой стены. Это актуально если у вас уже подняты стены здания. Для организации необходимого угла ската со стороны, где будет находиться верх крыши, прибивают вертикальные стропила. И уже непосредственно к ним крепятся наклонные стропила. Такой каркас односкатной крыши обшивается любым отделочным материалом (подробнее: «Как сделать односкатную крышу гаража — рекомендации»).

Садовые постройки с односкатными крышами

Нередко на приусадебных участках возводятся беседки. И односкатные крыши являются одним из лучших решений для них. Простота, эстетичность, легкость монтажа и хорошая защита — вот те основные преимущества такой конструкции.

Для возведения крытой беседки необходимо с одной стороны возвести более высокие опоры. Так как для такой постройки гидроизоляция подкровельного пространства попросту не нужна, то можно обойтись без использования гидробарьера. Остальные этапы строительства ничем не отличаются от приведенного выше. Основные узлы односкатной крыши являются неизменными вне зависимости от типа и размеров конструкции.

Для того, чтобы облегчить себе жизнь во время строительства такой крыши, рекомендуем вам просмотреть фото и видеоотчеты, а также инструкции строительства односкатных крыш своими руками. Они помогают понять устройство и подход к работе.

Виды крыш

Любой постройке, в том числе автодому, необходима кровля. Но какой вид конструкции предпочесть, какие материалы понадобятся для крыши гаража? Чтобы найти ответ, понадобиться рассмотреть существующие варианты, и только после подбирать нужный материал строительный.

Охарактеризуем конструктивные особенности популярных вид кровель на автодом:

Плоская кровля

Разновидности крыши.

Обустройство потребует применения цельнолитой плиты из железобетона, деревянных досок и т.п. Материал укладывают на стены строения строго горизонтально, но потребуется специальная техника.

Маленькие автодома с плоской крышей очень распространены среди владельцев одной машины, хотя отсутствие чердачного помещения снижает комфортабельность строения. Чтобы обустроить такую кровлю на большом строении, потребуется приложить множество усилий, ведь изготовить и установить цельнолитую железобетонную плиту внушительных размеров не так-то просто.

Крыша односкатная

Простой в реализации вариант, отлично подходящий небольшому по размеру строению. Функцию упоров конструкции выполняют стены, имеющие разную высоту создания уклона.

Стропильная система применяется максимально простая из хорошо просушенных сосновых досок, брусьев с антисептической пропиткой, а уровень наклона кровли можно сделать от 0 и до 60 градусов. С целью обшивки конструкции часто используют металлический профнастил, шифер, рубероид.

Двухскатная конструкция

Построить двускатную крышу несколько сложнее, зато ее достоинством является наличие дополнительного чердачного помещения, которое можно приспособить под хранение инструмента, старых вещей. Подходит большим гаражным строениям на две машины и более.

Как сделать гидроизоляцию для крыши?

Какой бы, из описанный вариантов, ни был выбран, строительные работы необходимо осуществлять, строго соблюдая технологию, рекомендации специалистов. Тогда конечные результаты труда порадуют, работа сделается быстро, без дополнительных капиталовложений.

Подбор сечения

При возведении дома профессиональными строителями по заранее подготовленному проекту выполняется расчет по двум предельным состояниям, который определяет высоту и ширину несущих балок по двум требованиям:

• жесткости;
• прочности.

Зависимость конструкции от величины пролета

При строительстве частного дома своими руками расчет можно не выполнять, но необходимо учесть рекомендации в зависимости от пролета. Стропила на односкатной кровле всегда наслонные.

1. Пролет до 4,5 метров. Схема предполагает использования цельных стропильных ног, без раскрепления подкосами или стойками. Удобно и пользовать, если планируется устройство мансарды: позволяет увеличить свободное пространство за счет отсутствия промежуточных опор. Рекомендуемое сечение стропил при шаге 0,6 м — 50х150 мм, для шага 1,1 м потребуется увеличение до 75х175 мм.
2. Пролет до 6 метров. В этом случае все зависит от угла наклона и пролета. В некоторых случаях хватит стандартной длины доски или бруса — 6 м. При большом угле наклона и пролете приближенном к 6 м потребуется стыковать стропильные ноги по длине. В качестве дополнительной опоры предусматривают подкосы (подстропильные ноги). В месте примыкания подкоса к стропилу стыкуют ногу по длине. Рекомендуемое сечение при шаге 0,6 м — 50х200 мм, при шаге 1,1 м — 100х200 мм.

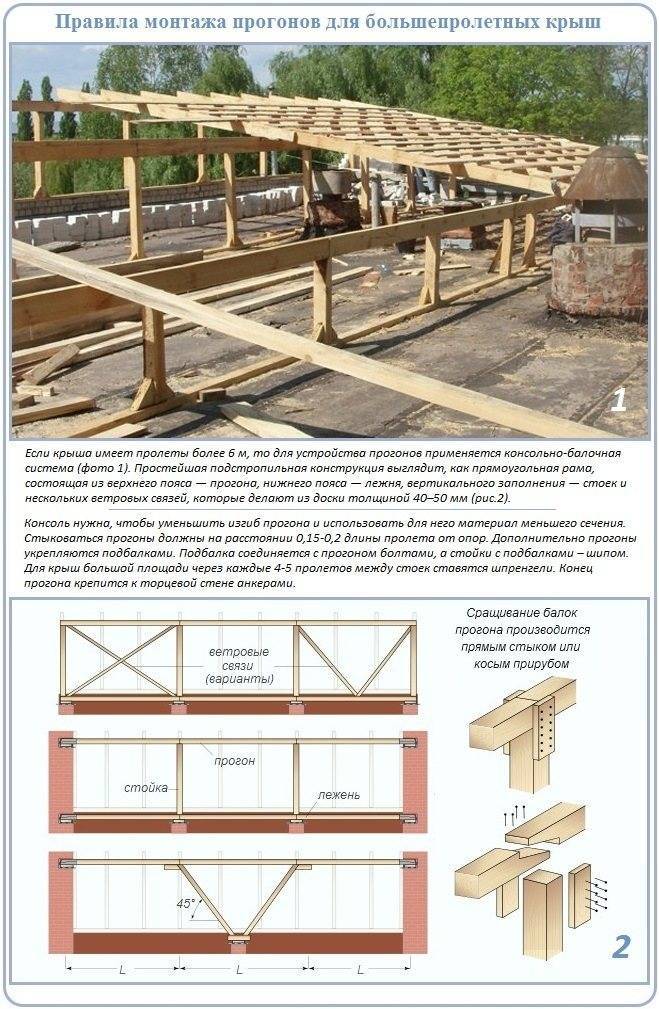

3. Пролет более 6 метров. В этом случае нужно сделать промежуточные стойки, которые возьмут на себя часть нагрузки и уменьшат провисание балки. Правильно устанавливать опоры так, чтобы каждый пролет стропильной ноги был менее 6 метров. Расчет в этом случае выполняют как для многопролетной балки с учетом промежуточных опор. При строительстве своими руками сечение берут так же как и для пролета до 6 м (предыдущий пункт). В этом случае все стропила являются составными.

Если между стропилами планируется своими руками укладывать утеплитель (теплый чердак, мансарда), то расчет учитывает минимальную высоту балок.

Если планируется укладка минеральной ваты, то дополнительно учитывают вентиляционный зазор 5 см. Частично его обеспечивают за счет несущих балок, а частично за счет контробрешетки, которая монтируется поверх них.

Строительство двухскатной крыши пошагово

Монтаж мауэрлата двухскатной крыши

Мауэрлат принимает на себя всю нагрузку от крыши и передает ее на стены, поэтому в качестве мауэрлата выбирают достаточно толстый и крепки брус. Толщину выбирают исходя из толщины стены, на которую он опирается. Как правило толщину мауэрлатного бруса стремятся выбрать равной или приближенной к толщине стены.

Укладывать мауэрлат необходимо заподлицо с внешней частью стены, прочно соединив их вместе. Для соединения мауэрлата со стеной еще на этапе возведения стен закладываются (заливаются в армопояс) анкерные болты или проволока. Если в качестве крепежа используется проволока, то после укладки бруса он крепко обвязывается этой проволокой вокруг и остается в таком виде крепко закрепленной. В случае, если в стену были замурованы анкерные болты, в мауэрлате предварительно сверлятся сквозные отверстия, которыми брус насаживается на болты и затягивается сверху гайками с широкими шайбами.

Важно также не забыть уложить слой гидроизоляционного материала в виде прокладки между стеной и мауэрлатом. В качестве гидроизоляции, как правило, используется рубероид или подобные материалы. Подробнее о закреплении мауэрата рассказано в данном видео

Подробнее о закреплении мауэрата рассказано в данном видео

Установка стропил двухскатной крыши

После того как подготовлено основание, приступают к сборке стропильной системы двухскатной крыши. Монтаж стропил можно выполнить несколькими способами: устанавливать стропила сразу на крыше или некоторые элементы конструкции выполнить на земле, а затем поднять с помощью специального оборудования в место установки. Правильно выставить стропила на двухскатную крышу своими руками без помощи напарника достаточно проблематично, поэтому лучше воспользоваться помощью, чтобы не ошибиться и не свести на нет все усилия.

Чтобы проще было крепить брусья, на каждой стене стоит разметить точки крепления и соединить противоположные стены балками (лежнями), на которые будут установлены стойки для подпорки стропил. На стойки устанавливается коньковый брус, который является направляющим для установки стропильной системы. Для того чтобы соединить стропила максимально точно, чтобы весь скелет из стропил был одинаковый, пользуются шаблонами. Так вы сможете избежать провалов и перекосов в кровле.

После установки конькового бруса приступают к самой ответственной части – монтажу стропил (уже скрепленных между собой или отдельно)

При этом важно постоянно следить за уровнем и ровностью установки. Крепят стропила между собой, как правило, на гвозди или при помощи железных скоб. Распространенные схемы выставления стропил на двухскатную крышу и их крепления друг с другом показаны на рисунке ниже

Распространенные схемы выставления стропил на двухскатную крышу и их крепления друг с другом показаны на рисунке ниже.

После выполнения каркаса крыши требуется выполнить установку вспомогательных крепежей для улучшения жесткости кровли. Для этого устанавливают подкосы и средние коньки.

Предлагаем вам посмотреть видео, в котором наглядно показана установка стропил своими руками для двухскатной кровли.

Обрешетка двухскатной крыши

Обрешетка двухскатной крыши в простейшем случае представляет собой монтаж поперечных досок на стропила для укладки на нее кровельного материала. Но, как правило, современная кровля представляет собой более сложный пирог из различных слоев.

После установки обрешетки крыша накрывается слоем гидроизоляции, слои которой монтируются с напуском друг на друга, а стыки скрепляются скотчем.

Следующим шагом идет закрепление контробрешетки – планок, закрепляемых под углом 90 градусов к основной обрешетке. Это нужно для обеспечения вентилируемого зазора в пироге кровли для избавления от влаги.

На заключительном этапе монтажа двухскатной крыши  производят укладку кровельного покрытия, выбор которого, как было сказано в начале статьи, зависит как от нескольких факторов, включая финансовую составляющую

Внешние работы по установке крыши заканчиваются подшивкой карнизов и обустройством фронтонов, если они не являются частью стен. После этого переходят к внутренним отделочным работам и утеплению крыши, если в этом есть необходимость. Подробно об утеплении кровли мы поговорим в следующих статьях.

Стоит отметить, что построить двухскатную крышу своими руками не так сложно, главное правильно произвести расчеты и пошагово следовать пунктам инструкции, чтобы не упустить важных моментов при монтаже.

Краткая видеоинструкция по устройству двухскатной крыши представлена на видео:

Проектирование

Любое строительство (даже гаража) нужно начинать с разработки строительного проекта. А любой проект начинается с разработки технического задания (ТЗ). Структура ТЗ регламентируется государственными стандартами (ГОСТами). Несмотря на то, что обсуждается стройка не государственного объекта, а частного, работы следует выполнять в соответствии с проверенными методиками и правилами. Если стройка заказывается стороннему подрядчику, то принимать её заказчик должен по согласованному и утверждённому ТЗ – так легче разрешать конфликтные ситуации.

В техническом задании определяется цель работы, основные технические характеристики, размеры, формулируются требования к условиям эксплуатации, применяемые материалы. Если исполнитель сторонний, то прописывается поэтапный график выполнения работ и сроки полного окончания.

Определение угла наклона

Угол уклона кровли к горизонту определяется различными факторами, основными из которых являются ветровая и снеговая нагрузка. В разных регионах снеговые нагрузки очень различаются, иногда это сотни килограммов. Из практических соображений угол наклона скатов не делают менее 12°, а из соображений перестраховки его увеличивают до 20°. Тем самым увеличивают чердачное пространство.

ФОТО: kamburg.ruИсходные данные для расчетов – длина гаража (D), его ширина (L), планируемое направление ската кровлиФОТО: krysha-expert.ruДиаграмма зависимости угла ската от линейных размеров крыши

Длина стропильных ног

Длину стропил считать слишком сложно, и такая точность в случае строительства гаража не требуется. Разумнее всего просто померять нужное расстояние верёвкой или рулеткой: один конец приложить к краю низкой стены, а второй – к возвышению на противоположной стене. И к полученному результату прибавить длину свеса. А его делать примерно 20 см.

Правила расчёта стропильной системы

Стропильная система собирается на основе стропильных ферм, которые обладают прочностью на прогиб значительно большей, чем простая балка. Они собираются в заводских условиях и привозятся на стройку в готовом для установки виде.

ФОТО: belhouse.net Стропильная ферма и её установка

Правила расчёта регламентируются СНИПом «Нагрузки и воздействия». Характеристики кровельных материалов, приведённые в документе, определены в результате многочисленных прочностных испытаний. Документ рекомендует углы наклона кровли для разных кровельных покрытий.

• мягкий материал – от 5° до 20°;
• профлист– от 8° до 20°;
• металлс фальцевым соединением – от 18° до 30°;
• шифер– от 20° до 50°;
• металлочерепица– от 30° до 35°.

Нужно понимать, что увеличение угла наклона крыши облегчает условия для сползания снега, но увеличивает парусность и ветровую нагрузку. Прочность стропильной системы повышается усложнением её конструкции. Увеличение толщины бруса не даст такого эффекта.

ФОТО: m-strana.ruВарианты конструкции стропильной системы, повышающие её прочность

Степень сложности стропильного каркаса

Стандартная стропильная система имеет общепринятые названия своих деталей (см. рис.).

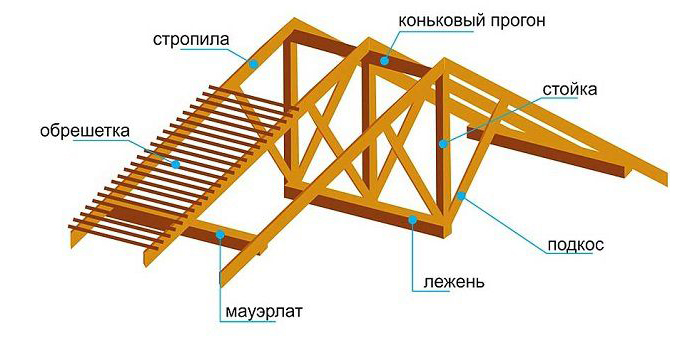

ФОТО: stroyday.ruОсновные детали стандартной стропильной системы

Сами стропила, или стропильные ноги, формируют скаты крыши. Мауэрлат – это деревянный брус, который закреплён на стенах строения, а на нём фиксируются нижние части стропильных ног. Коньком называется стык каркасов двух скатов, односкатная крыша конька не имеет. На стропила монтируются рейки, называемые обрешёткой. Подпорные элементы связывают все детали системы в единую конструкцию. Большое количество конструктивных элементов усложняет каркас, повышает трудоёмкость его изготовления, но увеличивает его прочность и сопротивляемость внешним воздействиям.

ФОТО: stroyday.ruУпрощённая схема воздействия на крышу ветровой нагрузки

Вид выбранного кровельного покрытия тоже влияет на конструкцию каркаса, потому что различные покрытия имеют разный вес. И нужно обеспечить надёжное крепление покрытия на скате крыши.

Если строитель не гонится за повышенной прочностью своего строения (стоит его гараж в закрытом от ветров месте, снега зимой выпадает мало и т. п.), то он может построить простейшую конструкцию и потратить на неё минимум средств (см. рис.).

ФОТО: krysha-expert.ruКаркас будущего простейшего гаража
