Советы по возведению односкатной крыши для пристройки к дому

Выполняем строительные работы

В случае, когда не предусмотрен дом с пристройкой под одной крышей, необходимо, чтобы крыша дома выступала над пристройкой не менее, чем на 5 сантиметров. Нужно тщательно продумать, как привязать конструкцию к стене, иначе внутрь будет попадать дождевая вода или снег.

Стропила будут опираться на наружную стену, поэтому на ней при помощи уровня горизонтально крепится несущий брус, он же мауэрлат. Это самый толстый брус, и чем выше делают угол крыши или чем тяжелее выбранный кровельный материал, тем массивнее он должен быть.

Мауэрлат максимально надежно крепится к стене, потому что на нем будут закреплены концы стропил в месте, где будет стыковка пристройки и стены основного здания. Как соединить их между собой? Стропила лучше вставлять в пазы, предварительно вырезанные в мауэрлате. Рекомендуемое расстояние между ними должно быть около 0,6-0,8 метра, но не более одного метра.

При укладке стропил необходимо следить за тем, чтобы все они имели одинаковый угол наклона. Иначе может возникнуть перекос, и вода, скапливаясь, будет разрушать крышу пристройки.

После того, как стропила закреплены, начинается второй этап строительных работ — гидроизоляция. Если стропила длинные, между ними добавляются дополнительные опоры. На них сверху поперек брусьев раскладывается рубероид, толстая пластиковая пленка или другой гидроизоляционный материал. Специалисты рекомендуют делать соединение внахлест и каждый стык проклеивать клейкой лентой. А сам рубероид крепить к стропилам степлером.

Чтобы вода не попадала в щель между кровлей пристройки и стеной дома, стык дополнительно изолируют. Как соединить кровлю пристройки со стеной? Для этого край самой верхней полосы рубероида выводят над поверхностью крыши пристройки и разогревают паяльной лампой, после чего приклеивают к стене.

Правильное крепление к стене дома

Поверх слоя гидроизоляции делают обрешетку. Для этого используют брус размером 5х5 см, который крепится поперек стропил. Для твердой кровли расстояние между брусьями берут такое, чтобы один лист лежал как минимум на двух из них. Для мягкой кровли обрешетка делается сплошной, из досок или ОСБ.

Заключительный этап — укладка кровельного материала. Его кладут, начиная с нижнего ряда по направлению к верху, закрепляя по технологии, присущей каждой из разновидностей

При этом важно следить, чтобы соединение не имело щелей

Остается зашить досками торцевые части боковины, чтобы под крышу не попадали вода и снег.

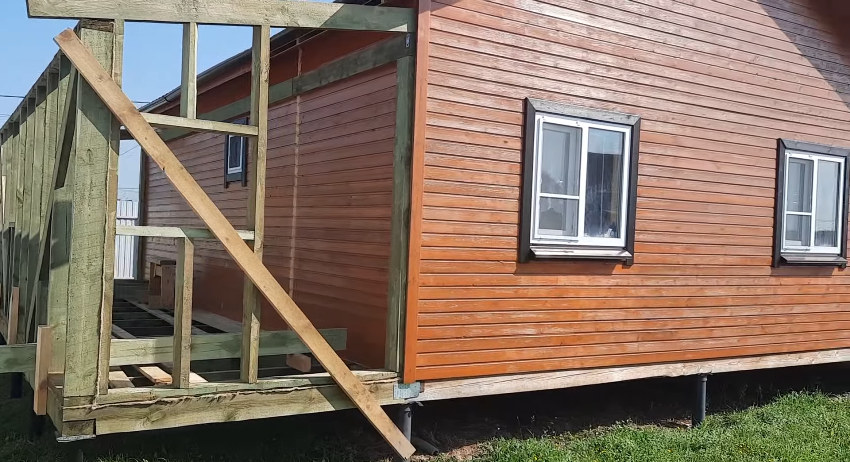

Как состыковать пристройку с основным домом

Ввиду того, что новая пристройка будет отдельным сооружением со своим фундаментом, жесткой связи со старым домом быть не должно. По этой причине строительство должно выполняться с соблюдением следующего ряда условий:

1. Соединение стен по обсадному принципу. Пример – опорный брус каркаса располагается между прикрученными к дому брусками. В таком случае при просадке конструкции будут смещаться друг относительно друга без напряжения.
2. Монтаж кровли с зазором. Новопостроенная и старая стропильные системы должны близко стыковаться, но не вплотную, а с небольшим зазором. Если пристроенная крыша примыкает к стене, то также должен оставляться техзазор.
3. Эластичный кровельный материал. Стык между кровельными системами или между кровлей и стеной должен закрываться эластичным материалом.

Пристройка к дому крепится по нижней обвязке, по стенам и по кровле, но так, чтобы у каждой постройки оставалась возможность «гулять» свободно, не разрушая другую

Виды крыш скатного типа

При возведении домов частного, либо дачного типа нередко используются скатные крыши. Они состоят из наклонной поверхности, их угол наклона выше десяти градусов. Конструкция может быть совмещенной или раздельной. В раздельной крыше предусмотрено наличие нежилого помещения — чердака. В совмещенном варианте для перекрытия верхнего этажа используются несущие элементы.

Уклон помогает удалять с поверхности любые атмосферные осадки. Если для кровли используется керамическая черепица, уклон будет иметь соотношение 1:2, металлочерепицы – 1:3. Если уклон составляет 15% и больше, кровля называется крутой, если до 15%, то она называется пологой. В зависимости от того, из чего состоит скатная крыша, она может быть:

• односкатной;
• двускатной;
• вальмовой;
• многощипцовой;
• ломаной;
• купольной и конической;
• комбинированной.

Выбор места и проект навеса

Перед началом строительства навеса нужно определить для него место. Он может располагаться возле крыльца или стены.

Пристроенный к дому навес должен находиться от соседнего участка на расстоянии 3 метра и более.

Чертёж навеса

Площадь нужно измерить. Делается это чтобы рассчитать количество необходимых материалов для возведения конструкции.

Обязательно рассчитывается количество опор. У стены их ставить не нужно, так как конструкция здесь будет опираться на дом.

Обустройством участка нужно заниматься после того, как строение будет установлено.

Навес строится не на один год. Перед строительством нужно учесть ряд нюансов, чтобы сооружение было прочным, служило на протяжении долгих лет:

• Толщина снега зимой
• Годовое количество осадков
• Наличие ветра и его возможная скорость
• Конструкция дома
• Качество фундамента
• Надежность стен

После определения всех перечисленных факторов нужно начертить чертеж навеса. На нем нужно отразить все детали, даже самые мелкие.

Важно отмечать реальные величины ширины и длины. Это позволит правильно рассчитать количество нужного материала

Если навес предназначается для стоянки автомобиля, по необходимо учитывать его габариты. Так для легковой машины площадь должна быть не менее 250х500 сантиметров, для внедорожников от 360х660 сантиметров.

Автомобиль должен свободно въезжать под конструкцию, даже с грузом. При этом если высота будет более 2,3 метра, то капли дождя будут попадать под него. В таких случаях спасет крыша с наклоном.

Как сделать патио на даче своими руками: разнообразные варианты оформления, отделки и обустройства (85+ Фото Идей & Видео)

Несколько слов о базовой конструкции крыши

Чтобы в дальнейшем было проще разбираться в терминологии, так сказать, «говорить на одном языке», имеет смысл рассмотреть принципиальную схему конструкции крыши. В качестве примера взят вальмовый ее вариант, просто потому, что он обычно включает в себя практически все элементы, из которых состоит стропильная система любого типа.

Пример строения стропильной системы. Бoльшинство из элeментов входят в состав систем любого типa кpыш

Итак, стропильная система состоит из следующих деталей, каждая из которых имеет конкретное предназначение:

• Мауэрлат — это мощный брус, укладываемый и закрепляемый по периметру дома на его несущие стены. Он предназначен для наиболее равномерного распределения веса всей конструкции крыши и выпадающих на нее внешних нагрузок. Очень часто именно на этот элемент конструкции фиксируется нижняя сторона стропильных ног.
• Стропила — это, можно сказать — основные детали любой системы, формирующие скаты крыши и служащие основой для крепления обрешетки и кровельного материала. Изготавливаются стропила из доски, имеющей необходимое для обеспечения прочности сечение.
• Диагональные (накосные) стропила — эти элементы входят в состав вальмовой, полувальмовой и многощипцовой стропильной системы. Они устанавливаются по углам строения и соединяют их с коньковым прогоном (коньком).
• Нарожники — это также стропила, но имеющее меньшую длину. Они опираются своими концами на мауэрлат и диагональное (вальмовое) стропило. (при многощипцовой крыше – на коньковый прогон и диагональное стропило)
• Коньковый прогон — продольная доска или брус, на которую фиксируются стропила в верхней их части.
• Затяжка — горизонтальныq брус или доска, скрепляющиq между собой противоположные стропильные ноги в паре, в нижней или средней их части. Нижние затяжки также могут одновременно служить балками чердачного перекрытия. Если же их устанавливают в средней части стропил, то дополнительно в стропильную систему может входить брус, который выполняет роль балки перекрытия.
• Стойки или бабки — элементы усиления конструкции. Устанавливаются на затяжку (или на лежень, установленный на внутреннюю капитальную стену) и подпирают коньковый прогон иди непосредственно стропильную ногу, уменьшая тем самым ее пролёт между точками опоры.
• Подкос — диагонально расположенный элемент усиления, упирающийся с одной стороны в стропильную ногу, а с другой — в затяжку, лежень или стойку. Эта деталь стропильной системы служит для придания ей дополнительной жесткости, а также помогает снять часть нагрузки от веса конструкции со стен строения.
• Шпренгель — элемент, свойственный  вальмовым стропильным системам. Это брус,  стягивающий по углам мауэрлат и служащий основой для стоек, подпирающих диагональные стропила (которые обычно получаются самыми большими по длине). Такая деталь  усиления также способствует снятию нагрузки со стен дома.
• Ветровая балка — необязательный, но все же довольно часто применяемый элемент усиления системы. Это диагонально расположенная доска, которая фиксируется на стропильных ногах со стороны чердачного помещения и делающая конструкцию более жесткой. Этот элемент необходим в том случае, если скаты крыши имеют крутой уклон. Обычно размещается на наветренной стороне.
• Кобылка — доска или брус, с помощью которого наращиваются стропильные ноги в нижней части. Они, как правило, предназначены для формирования карнизного свеса скатов кровли.

Итак, основными в любой стропильной системе являются элементы, формирующие скаты крыши — это стропила и коньковый прогон. Остальные детали можно считать вспомогательными, поэтому в различных системах могут применяться только некоторые из них.

Проектные вычисления и чертеж односкатной крыши

Безусловно, чтобы готовая конструкция была долговечной и не доставляла хлопот в период осадков или в холодное время года, перед началом строительства нужно составить проект сарая с односкатной крышей, который будет примыкать к дому. При этом нужно будет высчитать площадь поверхности ската, его уклон, длину стропильных ног и разницу высоты опор. Все это должен содержать проект крыши дома. Правильность расчетов обеспечит долговечность крыши и ее эффективность. Определить нужные параметры можно с помощью готовых программ-калькуляторов или с использованием формул.

Вручную искомые величины вычисляют так:

• Угол наклона крыши определяется, как результат деления разницы высоты опорных столбов на ширину сооружения. Как правило, он находится в пределах 15-40º и определяется, исходя из погодных условий местности и требованиями производителей кровельного материала.
• При заданной величине уклона ската, разницу высот опорных столбов можно вычислить умножением угла на ширину пристройки. Эти параметры высчитывают для того, чтобы при сооружении односкатной крыши пристройки к дому можно было соблюсти нужный уклон.
• Для определения длины стропил необходимо поделить разницу высоты опор на синус уклона ската. Полученное значение позволит рассчитать количество материала, требуемого для создания стропильной системы пристройки к дому.
• Вычислить площадь поверхности можно, перемножив длину и ширину ската – параметр служит для определения количества кровельных и гидроизоляционных материалов для крыши. Учтите, что приобретать их нужно с 15-20 % запасом на подрезку и нахлесты.

Погодные условия местности существенно влияют на долговечность крыши. Так, если предполагаются существенные снеговые нагрузки – лучше делать скаты более крутыми, а если преобладает ветреная погода – более пологими, с уклоном менее 15º.

Выбор материала

Следующий шаг — материал для внешнего покрытия крыши. Он выбирается после того, как определен угол наклона — надежный и безопасный.

Если дом построен и накрыт давно, то для сохранения внешней эстетики всей постройки, пристройка накрывается тем же кровельным материалом, что и дом. Однако тогда, исходя из типа ранее выбранного материала, оптимизируется угол наклона ската над пристройкой. Важный момент — это стоимость кровельного материала. Обычно, это один из трех критериев выбора оптимального строительного материала.

Соотношение таких параметров, как наклон (в градусах)/материал, поможет при выборе кровельного материала:

• от 5 – двухслойный рубероид;
• от 6 – ондулин;
• от 11 – мягкая черепица;
• от 12 – профнастил;
• от 14 – металлочерепица;
• от 15 – трехслойный рубероид;
• от 22 – черепица, шифер.

Утепление пристроенного строения

Чтобы каркасный пристрой к дому был пригоден для проживания, его необходимо утеплить. Наилучшим утеплителем является обычная минеральная вата. Ее можно порезать на нужные квадраты и уложить между участками каркаса. Если вата укладывается в несколько слоев, нужно смещать плиты между собой, чтобы не было стыковочных швов.

Снаружи и внутри утеплитель обшивают пароизоляционной пленкой, чтобы внутри не собиралась влага и не портила материал. После этого делают декоративную отделку. Изнутри пристройки каркасные стены можно обшить деревом, гипсокартоном, ДСП, а снаружи – сайдингом, блок-хаусом, прочими декоративными материалами.

В общей сложности, пирог стены выглядит так:

• внутренняя отделка;
• пароизоляционный слой;
• утеплитель;
• ветрозащита;
• внешняя отделка.

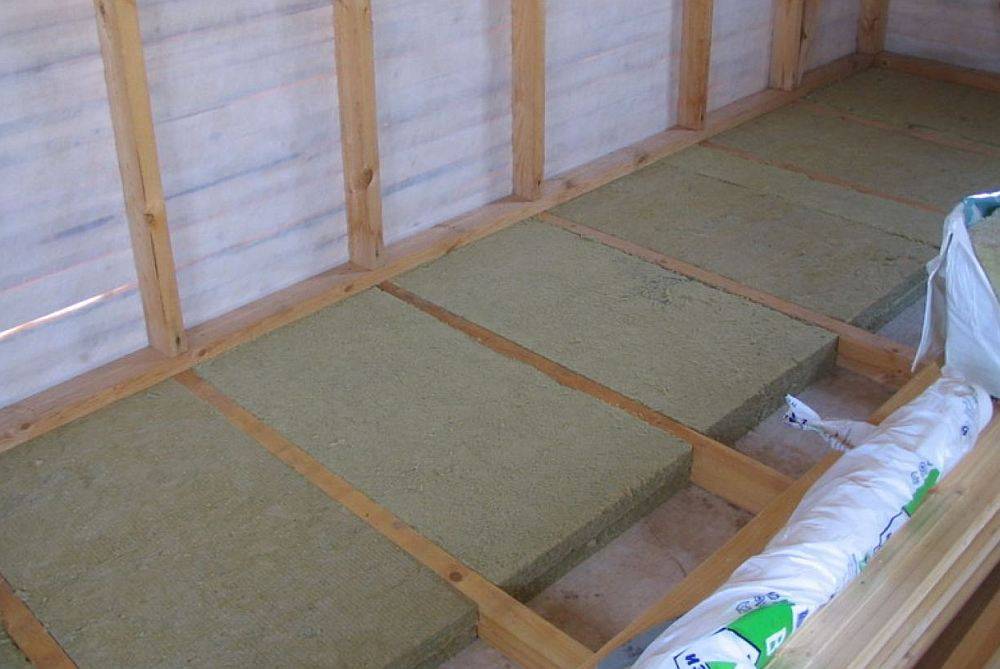

Утепление пола в каркасной пристройке делают аналогичным образом. В щели между лагами чернового пола укладывают минеральную вату, а доски покрывают слоем гидроизоляционной пленки. Когда утеплитель установлен, поверх него снова помещают гидроизоляцию, а затем обшивают пол фанерой и устанавливают окончательное покрытие.

Если вы планируете пристроить дополнительное помещение к дому по каркасной технологии, крайне важно соблюдать все меры безопасности. Это означает, что не следует экономить на средства индивидуальной защиты, инструмент лучше приобретать качественный, который не подведет в ответственной ситуации

Тогда строительство будет успешным мероприятием.

Проектирование и расчеты

Любые конструкции кровли, даже самые простые, требуют предварительных расчетов и проекта, хотя бы схематичного.

Прежде всего необходимо вычислить угол уклона и площадь ската, разницу между высотами опорных стоек, длину стропил, поскольку данные параметры являются основополагающими для эффективности и долговечности крыши.

Вычисления можно выполнить при помощи специальных компьютерных программ либо рассчитать по формулам.

• Уклон рассчитывается как частное разницы высоты опорных стоек и ширины пристройки. Уклон ската может быть 15—40 градусов.
• Разницу между высотой опорных стоек вычисляют умножением ширины пристройки на уклон ската.
• Для расчета длины стропильной ноги необходимо разделить разницу высот опорных стоек на синус угла между скатом и основанием крыши.
• Площадь вычисляется путем умножения длины на ширину.

Важные особенности монтажа

1. Для крепления стропил к дому можно обойтись без пазов. Тогда используют кронштейны в виде буквы «П». Эти детали устанавливаются в перевернутом виде и прикрепляются к стене.
2. Если применяются подкосы, угол между ними и стеной здания должен быть менее 45°.
3. Если подкосы нижним концом прикрепляются к стене дома, для них также надо сделать пазы. Дополнительно обеспечивают фиксацию уголками.
4. Если длина стропил рассчитана заподлицо со стеной пристройки и не позволяет сделать козырек, для него прибивают дополнительные доски. Так называемые, «кобылки».
5. Периметр крыши обшивается ветровой доской или металлической торцевой планкой. Второй вариант подходит, когда кровельным покрытием выбирают металлочерепицу.

Пошаговая инструкция выполнения работ

При возведении простой неутепленной кровли последовательно:

1. К стене дома и на опорные стойки (в зависимости от способа привязки пристройки) крепится первый мауэрлатный брус. Закрываемые деревом участки заранее пропитываются праймером.
2. К наружной стене дома или поверх тех же угловых опорных стоек с помощью уголков или анкерных болтов крепится второй брус.

   При возведении пристройки из пористых блоков под мауэрлатом закладывается гидроизоляционная прослойки (2 слоя рубероида или мастики). Окончательная фиксация выполняется после тщательной проверки уровня.

3. Из хорошо просушенных пиломатериалов вырезаются стропильные ноги с пазами для крепления на мауэрлате. Первыми фиксируются крайние стропила (на уголки или гвозди), служащие ориентиром и уровнем для остальных. При необходимости стропильная система укрепляется подкосами.
4. На стропила с 10-15 см нахлестом и заходом на стены настилаются гидроизоляционные материалы. Рулонная изоляция крепится деревянными рейками и гвоздями.
5. Поверх реек контробрешетки набиваются доски для монтажа кровельного покрытия.
6. Выполняется монтаж кровельных материалов – снизу-вверх, от любого удобного угла, указанным производителем способом.
7. Выполняются работы по герметизации узла примыкания.
8. После проверки уровня и надежности фиксации покрытий подшиваются карнизы и монтируются дополнительные элементы.

Работы усложняются при необходимости заложения в пироге проходных элементов или его утеплении. Теплые крыши пристройки всегда делают вентилируемыми, с возможностью вывода конденсата изнутри.

Как крепить к стене?

В большинстве случаев стропильная система пристройки либо опирается на обвязку, либо крепится непосредственно к стене анкерами или кронштейнами.

Для его выполнения:

• между брусом и стеной выдерживается компенсационный зазор в 10 мм;
• стены участка примыкания заранее обрабатываются антисептиками, оштукатуриваются на высоту от 30 см и промазываются битумными праймерами;
• по линии стыка набивается треугольная деревянная рейка с сечением в 50 мм, поверх нее настилается непроницаемая кровельная мембрана, также промазываемая битумом;
• ширина полосы подбирается с учетом необходимости захода на или под кровельные материалы как минимум на 20 см, на стену – от 30 см, в районах с неблагоприятным климатом высоту захода на стены при необходимости увеличивают;
• верхняя часть мембраны прижимается металлическим фартуком, заходящим в заранее подготовленную штробу в стене;
• все щели и стыки с конструкциями промазываются герметиком.

Об устройстве стропильной системы, креплении к стене односкатной крыши пристройки к дому расскажет видео:

Выбор материалов

В классическом варианте для обустройства односкатной крыши используют деревянные брусья и кровельное покрытие. Древесина выбирается из твердых пород, после чего ее хорошо просушивают, обрабатывают специальными защитными антисептиками и веществами, защищающими материал от насекомых и влаги. Также не стоит забывать, что дерево – это пожароопасный материал, который нуждается в специальной пропитке. Подготовленная древесина имеет длительный срок службы и хорошо справляется со своими функциональными задачами.

Для постройки крыши нужны следующие материалы:

• Деревянные бруски для опор, стропил и балок.
• Доски для обшивки боковин и торца, доски для обрешетки.
• Гидроизоляция.
• Теплоизоляция.
• Кровельное покрытие (в оптимальном случае крыша основного здания и пристройки должна покрываться аналогичным материалом, если это невозможно, то кровлю выбирают в зависимости от финансовой возможности собственника жилья).

Деревянные бруски для стропил должны иметь сечение не меньше 120*120 миллиметров, но и не больше, чем 150*150 миллиметров. Сечение зависит от веса кровельного покрытия (чем легче материал, тем меньше сечение и наоборот). При этом нужно сделать небольшую «скидку» на то, что поверхность крыши должна выдерживать механические нагрузки (ветер, дождь или снег).

Для самостоятельных строительных работ нужно вооружиться строительным набором, в который входит ряд инструментов:

• Нож.
• Топор.
• Пила (обычная или электрическая).
• Шуруповерт.
• Электрическая дрель.
• Молоток.
• Строительный степлер.
• Рулетка.
• Гвозди и саморезы.
• Строительный уровень.

Число стропил рассчитывается исходя из того, что расстояние между ними должно составлять не более метра. Гвозди и саморезы набираются из расчета, что на квадратный метр нужно использовать около 10 штук. Во время покупки теплоизоляции и гидроизоляции нужно сделать запас в 15% от необходимого количества (все это уйдет на обрезку, стыковку и нахлесты).

Определяем высоту, на которую требуется поднять стену

Чтобы обеспечить найденный угол уклона односкатной кровли, необходимо одну из стен поднять выше. Насколько выше узнаем, вспомнив формулы расчета прямоугольного треугольника. По ним находим и длину стропильных ног.

Как высчитать параметры односкатной крыши

При расчете не забудьте, что длина получается без учета свесов, а они нужны чтобы защитить стены дома от осадков. Минимальный свес — 20 см. Но при таком маленьком выступе за пределы здания смотрится односкатная крыша куцей. Поэтому обычно делают свесы не менее 60 см на одноэтажных зданиях. На двухэтажных они могут быть и до 120 см. В данном случае ширина свеса определяется исходя из эстетических соображений — крыша должна смотреться гармонично.

Пример рисунка в ScratchUp

Проще всего определить насколько надо продлить кровлю в дизайнерских программах, позволяющих прорисовать здание в масштабе и «поиграться» со свесами. Отображаться все должно в 3-х измерениях (наиболее популярная программа ScratchUp). Покрутите в ней разные размеры свесов, определитесь, с каким смотрится лучше (это если проекта нет), а потом заказывайте/делайте стропила.

Как сделать качественный стык крыши и стены?

Подразумевается, что пристройка имеет высоту меньшую, чем стена здания. В месте примыкания крыши веранды к стене образуется излом. Он называется деформационным швом. Это – слабый узел конструкции, так как он может протекать от осадков, если не сделать предварительную защиту. Перед укладкой кровельного материала шов дополнительно гидроизолируют. Для этого используют специальные герметики, накладки, набухающие шнуры, которые изготавливаются из гидрофильной резины.

Когда надо избежать излома, проводятся трудозатратные меры. Демонтируется часть крыши здания, то есть, скат со стороны пристройки, и укладывается цельная стропильная система. В этом случае длина стропильных ног равна расстоянию от конька до свеса.
