Характеристики оцинкованных винтовых свай, сфера применения и средняя стоимость

Этапы возведения

После заключения договора и определения параметров свайно-ростверкового фундамента начинаются полевые работы:

• Подготовка. Участок застройки выравнивается и очищается от мусора, подвозятся материалы.
• Разметка. Проектное положение опор выносится в натуру с помощью геодезических инструментов (теодолит, нивелир).
• Проба. Забивается пробная свая (оценивается грунт).
• Забивка. Забивные сваи для частного дома устанавливается в нужную точку, выводится в вертикальное положение и погружается в грунт на нужную глубину.

Обрезка установленных опор под один уровеньИсточник blog-potolok.ru

• Обрезка. Используя нивелир (прибора для измерения относительных высот) верхние части опор размечают по одной высоте и срезают.
• Обустройство ростверка. Вокруг опор собирается опалубка, в которой вяжется и закрепляется арматурный скелет; в подготовленную форму заливается бетон.

Профессиональное оборудование

Несколько десятилетий назад технология обустройства свайно-забивного фундамента была дорогой и громоздкой процедурой. Для загородных домов применялись альтернативные варианты — винтовые и буронабивные сваи, менее надежные и долговечные.

Грамотно рассчитанный фундамент способен выдержать многоеИсточник de.decorexpro.com

Виды и тип самореза

В зависимости от способа производства саморезы гиганты подразделяются на следующие типы:

• литые;
• сварные;
• комбинированные.

Для того, что бы сделать фундамент необходимо знать все пропорции для изготовления бетона о чём описано в статье.

Самыми надежными считается первый вид. При их ввинчивании в грунт исключается вероятность повреждения лопастей. Бывают винтовые сваи со стандартными характеристиками и улучшенными, последние производятся многими фирмами на заказ.

Также по виду наконечника сваи подразделяются на следующие виды:

• изделия с одной лопастью;
• такой же конструкции, но с увеличенной несущей способностью;
• имеющие несколько лопастей;
• многовитковые сваи;
• геошурупы. Они применяются для вечномерзлых грунтов;
• нестандартные сваи.

Их основные различия заключаются в несущей способности, области использования, монтажа и способе производства. Толщина стенок может быть от 3 до 25 мм, ее выбор зависит от несущей способности всей конструкции и ее особенностей.

Какие пропорции раствора необходимо использовать для заливки фундамента можно узнать здесь из статьи.

Сварные

Они состоят из металлической трубы с оцинкованным покрытием, ее диаметр варьируется от 57 до 325 мм. На конце она имеет заостренную форму и на ней наваренные лопасти, которые обработаны специальным антикоррозионным составом. Конец трубы и лопасти получаются в результате плазменной резки, поэтому имеют высокое качество. Сварные наконечники бывают открытого и закрытого типа. Оба они применимы для малоэтажных сооружений. Для частного строительства в основном используются трубы диаметром 108 мм.

С литым наконечником (шурупные)

Шурупные сваи выполнены в виде трубы и приваренной к ней литой рабочей поверхностью. Такие сваи выполняются только в двух диаметрах 108 и 133 мм. Сварной шов один и не влияет на несущие способности всей конструкции. Он выполнен электродами из нержавеющей стали, поэтому практически полностью исключается его разрушение от ржавчины. Но даже если это частично и произойдет, то не приведет к ухудшению надежности свай, так как наконечник вставляется непосредственно в тело трубы, заходит в нее на 20 мм и фиксируется специальным бортиком, который и претерпевает нагрузки. Он идеально подходит для сооружений на каменистых грунтах. В случае попадания наконечника на камень покрытие не нарушается. Винтовые изделия с литым наконечником не окрашиваются и имеют неограниченный срок службы.

Для того, что бы сделать свайный фундамент необходимо знать как рассчитать количество таких свой, что подробно описано в данной статье.

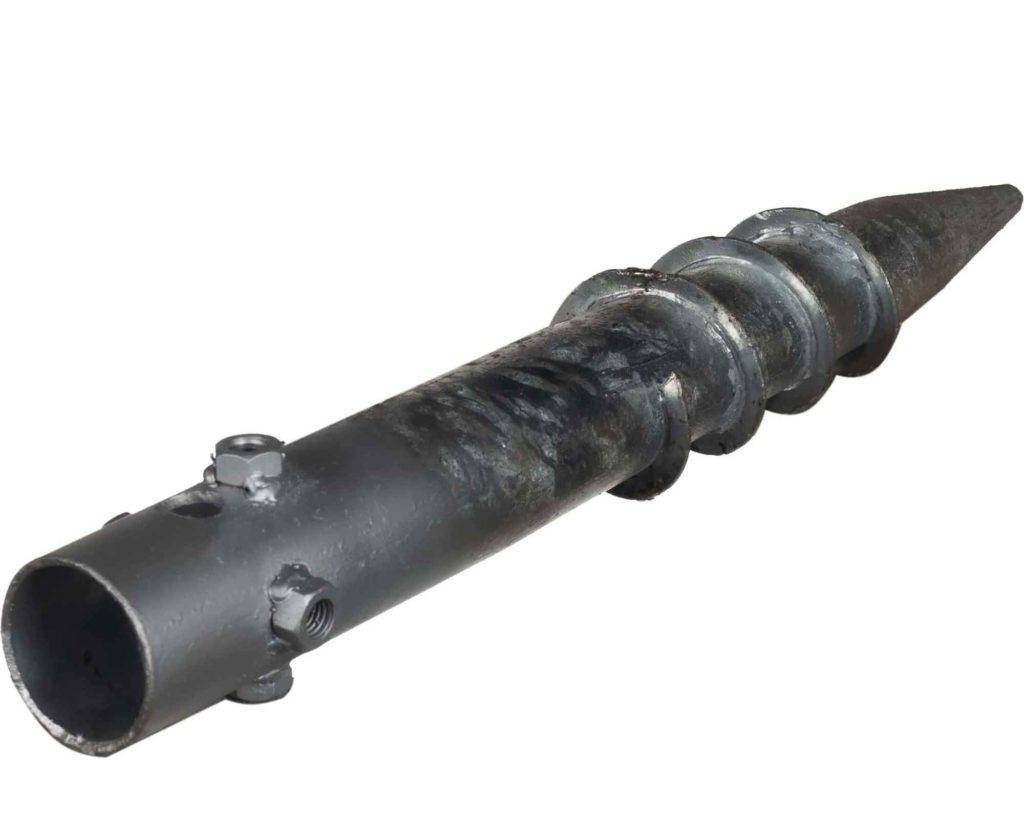

Геошурупы или многовитковые

Представляют собой трубу с конусным рабочим концом, на котором приварена многовитковая резьба с заданным шагом. Ее длина может быть 450 мм, 650 и 1050. Она выбирается в зависимости от требуемой несущей нагрузки. Их можно устанавливать вручную или с помощью техники на разных участках, даже тех, где присутствуют большие перепады высот. Они часто применяются для усиления уже существующих сооружений.

Для строительства фундамента можно использовать блоки размером 20 на 20 на 40, более подробно о которых можно прочесть здесь.

Все виды винтовых свай, покрытых цинком можно использовать повторно. В случае необходимости их выкручивают со старого объекта, и устанавливают на новый. Таким приемом пользуются при возведении фундаментов без бетона или для временных построек.

История появления

Широкое использование свайного фундамента стало возможным в начале 50-х гг. Развитие этой строительной технологии было обусловлено появлением оборудования для ввинчивания опор.

После многочисленных экспериментов в 1955 г. вышла научная работа ТУВС-55, подготовленная отечественными учеными и строителями.

В этом труде содержалось большое количество технических указаний по вопросам проектирования свайных фундаментов. С того времени эти разработки приняли в качестве стандартов.

Винтовые сваи широко используются для строительства оснований.

Нормы и правила, используемые в XXI в., несколько изменились, однако многие положения были заимствованы из ТУВС-55.

Оголовки для свай

Когда столб ввинчен, выровнен по горизонтальному уровню и залит бетоном, можно устанавливать оголовок. Оголовки на винтовых столбах позволяют прикреплять к фундаменту несущую часть конструкции, которая должна на них стоять. Оголовки могут быть:

• Плоские, круглые или квадратные. Диаметр должен быть равен или оказаться чуть больше диаметра столба.
• П-образные применяются только для малогабаритных построек, так как они выдержат только деревянный брус.

Если делается монолитный железобетонный ростверк, то оголовки не нужны.

И так как оголовки привариваются, швы нужно покрыть антикоррозийным составом несколько раз.

Виды обвязки фундамента на винтовых сваях

Основные преимущества оцинкованных свай с литым наконечником

Выносливость и надежность оцинкованных свай с литым наконечником не ставится под сомнение: эти изделия вобрали в себя все преимущества двух самых прочных видов. Самым слабым и уязвимым местом обычных сварных свай является сочленение лопастей со стволом. Швы, образуемые при сварке, делают изделие менее прочным и повреждаются в первую очередь. Литые сваи лишены этого недостатка – они отливаются цельно, поэтому не имеют ослабленных сварных швов. Горячее оцинкование – процедура, которую оцинкованные сваи проходят еще на заводе. Готовая свая опускается в емкость с расплавленным под температурой 450°С цинком, в связи с чем элемент полностью покрывает изделие – от оголовка до наконечника. Технология рассчитана на мощную протекцию от коррозии – цинк не взаимодействует с влагой химически, поэтому характерное ржавление и деформации исключены. Опция сохраняется до тех пор, пока цинковое покрытие не подвергнется механическому повреждению. Следовательно, срок службы оцинкованных свай исчисляется веками.

Комбинация литья и оцинковки делает применение винтовых свай возможным даже на следующих видах проблемных грунтов:

• Каменистые и скальные;
• Дисперсные;
• Мерзлые и пучинистые;
• Песчаные;
• Торфяные;
• Глинистые;
• Влажные и кислые;
• Вязкие.

Стойкость фундамента сохраняется в течение долгих лет даже в условиях крайнего севера.

Другие преимущества оцинкованных винтовых свай перед традиционными:

• Практически неограниченный срок эксплуатации – свыше 120 лет;
• Стойкость к химическим, сейсмическим, механическим воздействиям;
• Максимальная устойчивость к коррозионным повреждениям;
• Отсутствие необходимости в поверхностном антикоррозионном покрытии;
• Идеальная адаптация к любым климатическим, рельефным и грунтовым характеристикам участка;
• Высокая несущая способность;
• Пригодность для возведения масштабных промышленных и муниципальных сооружений;
• Универсальность – изделия подходят как для мелкого, так и для крупного строительства;
• Возможность застройки на обводненных грунтах или непосредственно в воде;
• Быстрая и простая установка;
• Минимальные требования к земельным работам на участке;
• Хорошая ремонтопригодность и доступность повторного использования.

Установка фундамента из свай занимает 24-72 часа, после чего можно сразу приступать к строительству, без выжидания усадки.

Фундамент на винтовых сваях

Винтовые сваи представляют собой опорную конструкцию в виде системы погруженных в грунт металлических труб с приваренными в нижней части спиралевидными лопастями (ниже приведено фото). Они играют роль нарезки, подобной той, что делается на шурупах.

Заостренный конусный наконечник позволяет стволу легче входить в грунт, а лопасти выполняют функцию нарезки и параллельно являются опорными узлами.

Погруженная опора удерживается в неподвижном состоянии за счет силы трения между боковыми стенками трубы и грунтом, а также за счет нагрузки на лопасти. Установка производится по определенной схеме, образующей т.н. свайное поле, обеспечивающее равномерное распределение нагрузки по всем стволам.

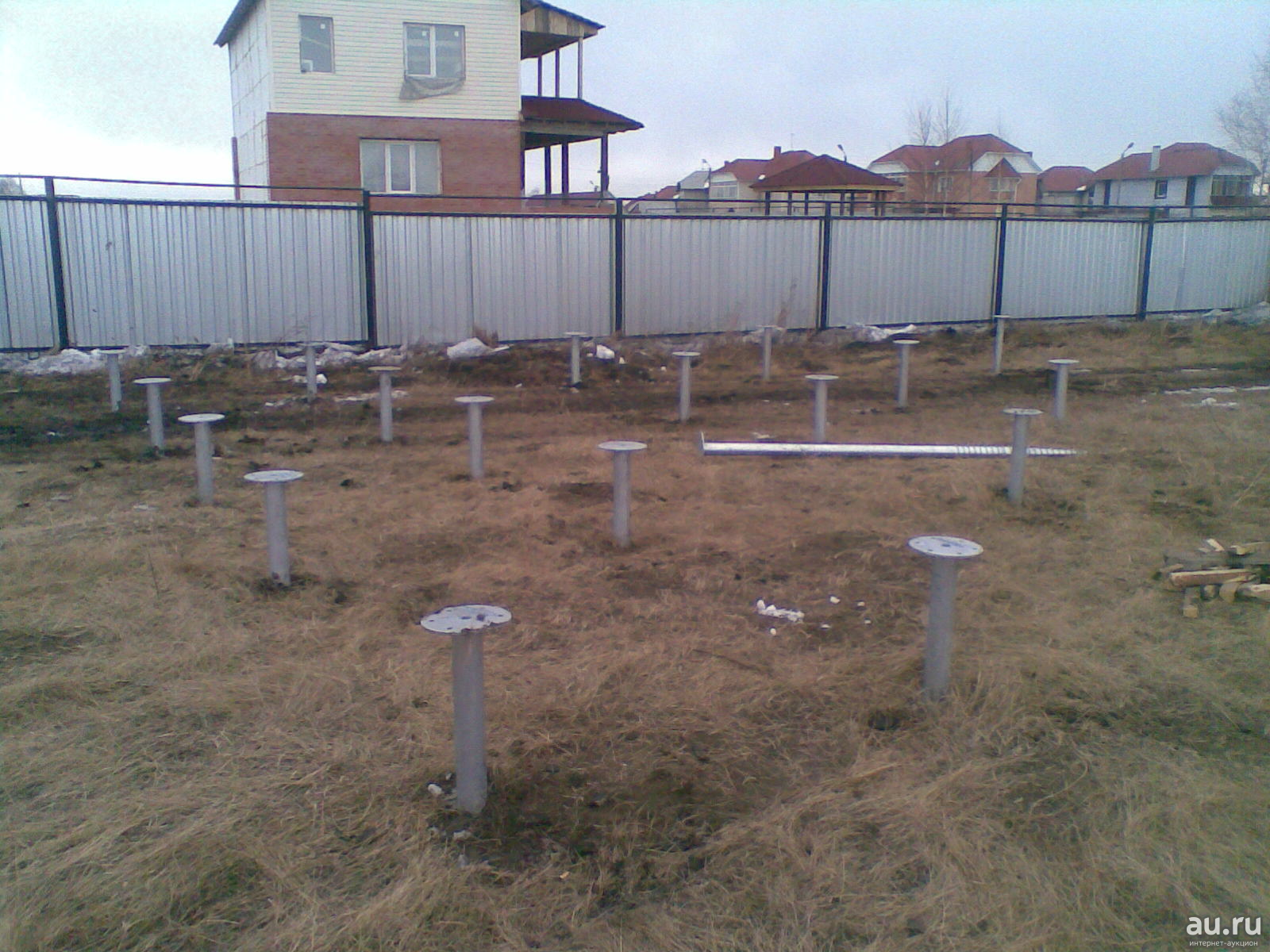

После погружения верхние части подрезают, образуя ровную плоскость, и обвязывают несущим поясом — ростверком.

Он является опорной конструкцией для стен и равномерно передает нагрузку на систему свай.

Функции ростверка близки к работе ленточного фундамента, но опорой для него является не поверхность грунта, а верхние концы вертикальных стержней. Для усиления конструкции, полые трубы после установки заливают уплотненным бетоном, что делает их невосприимчивыми к возможным боковым нагрузкам.

ВАЖНО!
Установка винтовых свай не требует погружения до появления контакта с плотными слоями грунта. При достаточном заглублении они вполне надежно удерживают постройку, являясь висячим типом свай.

Недостатки свайного фундамента

Не лишен свайный фундамент и некоторых недостатков, среди которых можно выделить наиболее значимые:

• Наиболее важным является усадка фундамента, из-за чего через некоторое время при неправильной установке может произойти перекос или разрушение здания. Обычно как уже говорилось, это происходит из-за неправильного монтажа свай, при котором сваи не достигли плотного грунта или повредились лопасти. Поэтому установку свай рекомендуется доверить специалистам, которые имеют большой стаж установки и неукоснительную репутацию.
• Установку свай нужно устанавливать только после анализа почвы на месте строительства. Для этого потребуется обратиться к геологам, поскольку выполнить это самостоятельно не представляется возможным. Качественный анализ позволит определить насколько долго выбранный тип фундамента может простоять.
• При выборе свай, необходимо выбирать только качественный материал, и только у проверенных производителей, поскольку на сегодняшний день очень много развелось мошенников.

Расчет и проектирование свайно-винтового фундамента

Точный расчет винтового фундамента выполняет конструкторское бюро. Этот этап входит в список обязательных работ при подготовке проектно-технической документации на возведение здания. При этом учитываются несколько показателей:

• определяют тип почвы — эта характеристика влияет на выбор свай и прочность фундамента;
• глубина промерзания — к этому показателю добавляют 20-25 см;
• глубина пролегания грунтовых вод;
• проводится расчет несущей способности 1 сваи;
• определяют вес готового здания с учетом строительных материалов.

Расчет и проектирование фундамента выполняет конструкторское бюро.

Оценка несущей способности

Для каждой сваи указывается ее несущая способность. Так, для опоры диаметром 108 мм этот показатель достигает 5-9 т. Ориентироваться только на эти характеристики не следует, т. к. диапазон составляет 4 т.

На это значение влияет и несущая способность почвы, которая изменяется в зависимости от ее типа. Определить вид грунта для дальнейших подсчетов можно 3 способами:

1. Геологическими изыскательскими работами. В ходе их проведения эксперты пробуривают на участке скважину, берут образцы земли и изучают их. Этот способ дает максимально точные результаты и имеет минимальный поправочный коэффициент — 1,2. Минусом этого варианта является высокая стоимость.
2. Вкручиванием пробной сваи. Во время установки опоры проверяют крутящий момент. Поправочный коэффициент в этом случае немного выше — 1,25. Недостаток этого метода заключается в необходимости привлечения специалистов.
3. Бурением скважины своими силами. После достижения нужной глубины из отверстия извлекают грунт и классифицируют его. Поправочный коэффициент достигает 1,6-1,7, однако финансовые затраты минимальные.

Оценка нагрузок

Под нагрузкой принято понимать вес готового строения вместе с мебелью и снежным покровом на крыше в зимнее время. Расчет лучше поручить опытным специалистам, однако приблизительные данные можно вычислить самостоятельно.

Оценку нагрузок лучше поручить опытным специалистам.

Для расчета потребуется несколько показателей:

1. Площадь стен (внешних и внутренних) и материал.
2. Площадь междуэтажных перекрытий и материал, из которого они изготовлены.
3. Площадь крыши и разновидность кровельного материала.
4. Вес ростверка. Его рекомендуют учитывать только в том случае, если сваи обвязываются железобетонной конструкцией. При использовании деревянного бруса такой ростверк можно не учитывать.

Число свай

Чтобы рассчитать количество опор, суммарное значение нагрузки при строительстве делят на возможную нагрузку 1 сваи. Если полученное число дробное, то его округляют в большую сторону. Например, результат 14,7 будет округлен до 15. Количество опор, полученное в результате расчета по формуле, является минимальным, но не окончательным. Некоторые корректировки вносят с учетом проекта здания

При этом важно учитывать план постройки и материал, используемый для строительства:

1. Шаг 3000 мм при установке опор применяют, если дом будет из бруса, бревен или построен по каркасной технологии.
2. Шаг 2000 мм рекомендуется для более тяжелых конструкций, например, дома из шлако-, газо- или пенобетона.
3. Шаг 3000-3500 используют при возведении легких ограждений.

При расстановке свай важно соблюдать несколько требований:

1. Опоры должны быть по углам дома и в местах, где несущие стены примыкают к внешним или пересекаются между собой.
2. В местах прохождения капитальных и наружных стен опоры должны располагаться на равном друг от друга расстоянии. Шаг рассчитывают с учетом строительных материалов.
3. Пристройки к дому должны иметь отдельный фундамент, не связанный с опорой дома. В целях экономии можно использовать сваи меньшего диаметра.
4. Если в доме будет камин, печь или котел, то в этом месте устанавливают 2 дополнительные опоры.

Чтобы рассчитать количество опор, вычисляют нагрузку на одну сваю.

Оцинкованные винтовые сваи холодным методом;

Оцинкование выполняется согласно требованиям ГОСТа ГОСТ 9.402-2004. Более дешевый метод оцинкования, используется для крупногабаритных изделий, погружать которые в ванну с расплавленным цинком технологически сложно. Суть метода состоит в покрытия поверхности цинкосодержащими красками специального химического состава, по себестоимости метод намного дешевле, чем горячее оцинкование. К недостаткам относится существенно меньший срок защиты металлических поверхностей, невозможность нанесений цинкосодержащей краски с внутренней стороны сваи. Толщина покрытия цинком может регламентироваться заказчиком и зависит от количества нанесенных слоев краски.

На фото — оцинкованные сваи с разными наконечниками

Как сделать фундамент из винтовых свай

Где купить конструкции? Вопрос не является сложным

Желательно обратить внимание на продукцию проверенных временем производителей, которые на рынке не один год, и зарекомендовали себя с положительной стороны. Можно посетить специализированную торговую точку, ознакомиться с представленным ассортиментом, узнать, что сколько стоит, пообщаться с профессиональным менеджером по продажам, получить от него профессиональную консультацию

Установка опорных элементов осуществляется двумя способами:

1. Ручным. Предполагается, что работы будут проводиться самостоятельно или с несколькими помощниками. Необходимо обзавестись железным прутом, который вставляется в специально приспособленное отверстие. Он позволяет крутить изделие вокруг своей оси, постепенно углубляя в почву. При возникновении трудностей с монтажом на помощь придет пошаговая инструкция, выложенная в интернете. Работа долгая и кропотливая, отбирает много сил и свободного времени. К данному методу прибегают в том случае, если нет реальной возможности завезти на площадку технику. Ручная установка считается самой бюджетной.
2. Механическим. Скорость манипуляций на высоте, но и затраты возрастают. При помощи специальной техники установка фундамента осуществляется за один день. Закручивание происходит благодаря крутящему моменту. Перекос стержня практически невозможен. Глубина выдерживается в обозначенных пределах.

Когда актуально строительство свайного фундамента

Винтовые сваи впервые были опробованы в середине XIX века. Сегодня к строительству свайного фундамента прибегают при возведении:

• жилых домов, в том числе многоквартирных;
• хозяйственных построек;
• объектов промышленного назначения;
• набережных пирсов.

Свайные опоры выбирают при строительстве дома на участке:

• с обустроенным ландшафтом;
• со значительным уклоном либо рвами;
• на которых использование забивных свай по каким-то причинам запрещено, например, вблизи метро;
• с повышенным уровнем влажности;
• с глубоким промерзанием грунта.

Свайный фундамент актуален на участках с уклоном

Характеристики антикоррозионного покрытия винтовых свай ОЗМК горячим цинкованием:

Нормативные документы:

• ОСТ 9.307-89 “ПОКРЫТИЯ ЦИНКОВЫЕ ГОРЯЧИЕ. ОБЩИЕ ТРЕБОВАНИЯ И МЕТОДЫ КОНТРОЛЯ”);
• СНиП 53-101-98 “Дополнительные правила противокоррозионной защиты конструкций с покрытием, выполненным горячим цинкованием”
• СНиП 2.03.11- 85 “Защита строительных конструкций от коррозии”

Срок службы покрытия: 25-50 лет (зависит от агрессивности грунтовых условий).

Температура горячего цинкования: 450 – 460 С

В стандарте EN ISO 1461 указаны минимальные размеры толщины покрытий, рекомендуемые в зависимости от толщины материала, из которого выполнены оцинкованные элементы.

Средняя толщина цинкового покрытия (в зависимости от содержания кремния в стали):

• Si=0,02%; 87 мкм; сравнительно гладкая поверхность (серебристо-блестящее);
• Si=0,08%; 250 мкм; мелкозернистая изъеденная поверхность (матовое темно-серое);
• Si=0,10%; 270 мкм; крупнозернистая изъеденная поверхность с продольными полосами от растворения менее плотного металла;
• Si=0,19%; 154 мкм; сравнительно гладкая поверхность с рисунком, характерным для спокойных сталей.

ОЗМК рекомендует клиентам сталь с содержанием кремния менее 0,03% или в пределах 0,14% – 0,25%.

Конкурентные преимущества покрытия:

• Высокие показатели когезии и адгезии;
• Высокие показатели ударной прочности, прочности на изгиб, сопротивления вдавливанию и устойчивости покрытия к растрескиванию и отслаиванию;

Примечание:

* в стоимость продукции СВС (л) не входит стоимость транспортных услуг от склада поставщика до цеха горячего цинкования

• https://ResForBuild.ru/metall/svai/vintovye-ocinkovannye.html
• http://zavod-fundamentov.ru/svai/vintovye-svai-s-litym-nakonechnikom
• https://svbur.su/vintovye-svai/otsinkovannye-vintovye-svai-s-litym-nakonechnikom/
• http://ozmk-pro.ru/pricesvsl

Свайный фундамент. Расчет количества свай | Город свай

Для расчёта необходимого количества свай для свайного фундамента можно воспользоваться онлайн-калькуляторами, которые предлагает вездесущий интернет.

Но, как ученик в школе, привыкший пользоваться арифметическим калькулятором. Зачастую даже не знает таблицы умножения, так и строитель, использующий онлайн-калькулятор для расчёта количества свай, не будет знать откуда берутся результаты расчёта.

Основная функция любого фундамента – это принятие на себя всех нагрузок от конструкций здания – стен, перегородок, перекрытий потолка, крыши и пола. По сути, фундамент «удерживает» вес всего здания вместе с дополнительными нагрузками, например, весом снега, который накопился на крыше или весом камина, расположенном на втором этаже здания.

Алгоритмы для расчета свайного фундамента

Итак, вначале рассчитаем нагрузку здания на ленточный фундамент, а потом по аналогии перейдём к расчёту свайного фундамента из винтовых свай.

Для примера берём кирпичный дом размером 6 на 6 метров, с внутренней опорной перегородкой, толщина стен – двойной кирпич — 0,4 м.

Длина стен дома будет равна 6*4 = 24 м, длина внутренней перегородки 6 м. Итого — 30 м.

Вес кирпичного дома с дополнительными нагрузками условно возьмём в 120 т (можно и вычислить вес здания, посчитав объём кирпича, раствора, штукатурки, вес потолочного перекрытия и крыши). Толщину фундамента примем такую же как и толщина стен — 0,4 м.

Тогда площадь основания фундамента будет равна: 30*0,4 = 1,2 м2.

Итак, на площадь 1,2 м2 давит здание весом 120 т или 120000 кг. Или 10,0 кг на 1 см2. Толщина фундамента, как правило, больше толщины стен (это видно по характерному выступу цоколя).

Если увеличим толщину фундамента по 10 см на внешнюю и внутреннюю сторону стены, то его площадь будет равна 30*0,6 =1,8 м2. В этом случае давление здания на фундамент составит 120 000/18 000 = 6,7 кг/см2.

Это давление превышает величину сопротивления грунта, для глины он равен 6,0 кг/см2. Поэтому необходимо ещё увеличивать толщину фундамента.

Сколько нужно винтовых свай на здание размером 6х6 м

Принимаем величину 6,0 кг/см2 давления, как нормативную, при расчёте количества фундаментных винтовых свай на здание весом М =120000 кг. При этом добавим в расчеты: сопротивление грунта Кг – 6,0 кг/см2; коэффициент условий эксплуатации Ку – 1,0 и коэффициент надёжности Кн – 1,2 (что означает увеличение расчётов на 20% для повышения степени надёжности конструкции фундамента).

Диаметр сваи 0,3 м, Тогда площадь основания сваи составит:

S=πr2=3,14 * 0,15*0,15 = 0,07м2.

Площадь основания фундамента рассчитаем с учётом коэффициентов по формуле:S=Кн*М/ Ку*Кг = 1,2*120 000/ 1*6 = 24 000 см2 = 2,4 м2

Количество свай, если не считать сопротивление их стенок о грунт: 2,4/0,07 = 30,4 = 31 свая. Если увеличим диаметр сваи до 0,5 м, то тогда необходимо будет 2,4/0,197 = 17,9 = 12,18 = 13 свай.

Сколько нужно винтовых свай на баню 6х3?

Бани, как правило, возводят из деревянных срубов, поэтому их вес намного меньше, чем из кирпича. Оставим все коэффициенты такими, как в прошлом расчёте кроме веса бани, примерно определим его в 48 тонн или 48000 кг.

Диаметр сваи – 0,3 м.

Площадь основания фундамента бани:

S=Кн*М/ Ку*Кг = 1.2*48000/1*6 = 9600 см2 =0,96 м2

Площадь сечения сваи: S=πr2=3,14 * 0,15*0,15 =0,07

Количество свай: 0,96/0,07 = 13,7 =14 свай.

Есть иной алгоритм расчёта фундаментных свай, основанный на удельном сопротивления грунта. Проверим, совпадает ли количество необходимых винтовых свай на эту же баню.

На одну сваю придётся давление: 0,07*6 = 4200 кг.

Тогда количество свай на баню будет нужно 48000/4200 = 14 свай

Как видим, результаты как первого и так второго алгоритма одни и те же.

Сколько винтовых свай нужно на дом 6х9

Используем наиболее простой второй алгоритм расчёта при весе здания из кирпича размером 6х9, примерно 160000 кг, и диаметре свай 0,5 м.

Площадь сечения сваи: S=πr2= 3,14*0,25*0,25 =0,197 м2

На одну сваю приходится давления 0,197* 6 =11 820 кг.

Необходимо свай: 160 000/11 820 =13,5 =14 свай.

Расчёт количества свай для каркасного дома, как и любого другого, согласно, приведённых алгоритмов будет аналогично зависеть от веса дома, удельного сопротивления грунта на строительной площадке и диаметра винтовой сваи.

Расчет количества винтовых свай КСАмет

Свайные оголовки КСАмет выпускаются диаметром 20, 25 и 30 см. Поэтому расчёт количества свай будет зависеть, как и в прошлых примерах от веса дома, удельного сопротивления грунта и диаметра используемых свай. Единственное отличие при расчёте в том, что в технических характеристиках этих свай указаны максимальные допустимые нагрузки на сваю. Поэтому расчёт ведётся в соответствии с техническими характеристиками свай КСАмет.

Инъекция и обработка свай

Так как стальная свая полая, даже с герметичным наконечником и оголовком она может покрыться влагой изнутри. Чтобы избежать этого, обычно столб изнутри заполняют бетоном, здесь может использоваться:

• Пескобетон М300 или М400.
• Товарный бетон, который заливается через воронку.
• Сухая смесь, что превратится в цемент только при контакте с влагой.

Помимо того, что бетон защитит от влаги, он еще и повысит прочность столба, особенно если у того тонкие стенки (3–4 мм). Ведь нагрузка сильна — влияет пучение почв, движение подземных вод, агрессивность сред и влияние особенностей местности.

Также от коррозии защитит холодное или горячее цинкование, которое не решит проблему полностью, но может поддержать общую защиту снаружи. Дополнительно с классической антикоррозийной обработкой могут использоваться:

• Стеклопластик, наносящийся на холодный цинк, увеличивающий устойчивость на 350–500 лет благодаря полной устойчивости электрохимической коррозии.
• Полиуретановая эмаль с ресурсом в 30–75 лет, которой покрывают подлодки и ледоколы.
• Двухкомпонентная эпоксидная или полиуретановая эмаль, наносимая на уже сделанный антикоррозийный слой. Ресурс устойчивости — минимум 100 лет.
• Порошковые краски, защищающие на 15–30 лет.

Винтовые сваи — отличный выбор для свайного фундамента многих мало- и крупногабаритных построек. Они крепкие, устойчивые, их легко устанавливать, а прослужат они долго, особенно если их правильно укрепить и защитить. Обо всем этом подробно рассказывается здесь, поэтому найти качественные винтовые сваи будет нетрудно.

Оголовки для СВС

В зависимости от технологии строительства дома можно монтировать на сваи оголовки нескольких типов:

• плоский – пластина, приваренная к куску трубы, внутренний диаметр которой равен (или чуть больше) наружного размера сваи;
• П-образный – применяется исключительно для срубов, «каркасников», панельных, фахверковых, щитовых зданий, позволяет уложить внутрь брус, зафиксировать его саморезами для стабилизации геометрии ростверка.

При изготовлении монолитного ж/б ростверка оголовки не используются. Наоборот, в верхней части сваи монтируются прутки для повышения адгезии. Их обычно приваривают к телу СЛС или продевают в просверленные отверстия.

Для ростверка из металлопроката необходимо учесть:

• швеллер не нуждается в дополнительной опоре, ложится на тело СВС, обваривается снизу;
• двутавр так же достаточно облокотить на трубы, состыковать сваркой;
• если балки ростверка собраны из двух швеллеров стоящих на ребрах, необходимо смонтировать оголовки с плоскими площадками для увеличения площади.

Виды оголовков винтовых свай при использовании различных типов обвязки.

Монтировать оголовки нужно после заполнения полости бетоном, после выравнивания торчащих из земли труб по единому горизонтальному уровню. Антикоррозионная защита является обязательной, как для тела СВС, так и для оголовка. Сварной шов так же покрывается антикорром после отбивки окалины.

При выборе оголовка учитывается шаг установки свай, конфигурация здания. Например, при выборе изделий с плоской поверхностью грани прямоугольника можно расположить параллельно ростверку либо диагонально в местах примыкания стен.

Рейтинг качественных и недорогих конструкций

Свайбер N57*490 (82665244)

Надежная и прочная конструкция от отечественного производителя. По характеристикам и сроку службы превосходит железобетонные изделия. Весит 1,998 кг. При изготовлении используется высококачественная сталь. Модель серого цвета. Диаметр – 57 мм, высота – 490 мм. Может использоваться для подъема дома.

свая Свайбер N57*490 (82665244)

Достоинства

• заводской товар;
• долгий срок службы;
• практичность;
• надежность;
• прочность.

class=’s-article__points-list’>

СВСН/57*200*1500

Продукция российской компании оснащена 4 лопастями. Длина изделия – 150 см, диаметр – 5,7 см. Стенки у конструкции 3 мм, диаметр лопастей – 20 см, толщина лопастей – 4 мм. Покрытие разнится. Встречается три варианта: цинк (использование метода горячего цинкования), премиум (используется двухупаковочная эмаль на основе  полуотвержденной смолы) и стандарт (на основе акриловой смолы).

Цена приобретения – 1020 рублей.

свая СВСН/57*200*1500

Достоинства

• гарантия от производителя;
• долговечность (от 70 до 120 лет в зависимости от вида защитного покрытия);
• соотношение цены и качества;
• отсутствие в продаже брака.

class=’s-article__points-list’>

СВСН/76*250*2000

Четырехлопастное изделие изготавливается отечественным предприятием. Относится к категории тонкостенных. Параметры: 76*2000 мм. Диаметр лопастей – 25 см. Продукт поступает на реализацию с базовым, цинковым или премиум покрытием. От этого зависит срок эксплуатации: от 70 до 120 лет. Используется для возведения объектов капитальных и временных. Возможно повторное использование.

Цена покупки – 1500 рублей.

свая СВСН/76*250*2000

Достоинства

• долгий срок службы;
• скорость установки;
• возможность повторного использования;
• надежность;
• качество покрытия.

class=’s-article__points-list’>
