Для чего необходимо и как правильно произвести обвязку свайного фундамента уголком?

Требование к обвязке фундамента

Выполняя строительные работы своими руками, необходимо обращать внимание на следующие факторы:

  • Качество используемых пиломатериалов. При монтаже несущих конструкций необходимо выбирать хвойные породы древесины, 1-го или 2-го сортов. Фактическая влажность древесины должна составлять 12%.
  • Соответствие заданным размерам.
  • Качественное крепление всех компонентов. Особенно в местах соединения обвязки с фундаментом.
  • Качественная гидроизоляция места соединения обвязки с металлическими или бетонными частями фундамента.
  • Обработка древесины противопожарными и противогрибковыми средствами. При этом каждый брусок должен быть обработан до начала монтажа.

Выбор материала

Выше было сказано, что нижняя обвязка каркасного дома на столбчатом фундаменте может быть выполнена из деревянных или металлических брусьев. Использование дерева более целесообразно. Однако, отдавая предпочтение данному материалу, строители вновь окажутся перед проблемой выбора.

Полезное: Возводим фундамент для каркасной бани или каркасного гаража

Сегодня в строительстве используются два типа деревянных балок:

  • Клееный брус.
  • Цельный брус.

Первый вариант отличается повышенной прочностью и надежностью. Такую древесину можно использовать при большой нагрузке или для создания пролетов. Правда, стоимость балок из этого материала выше, чем на аналогичные балки из цельного бруса.

Чаще всего в индивидуальном строительстве используют цельный брус. Выбор этого материала позволяет существенно сэкономить средства.

Крепление обвязочной конструкции к фундаменту

В большинстве случаев обвязку к фундаменту крепят при помощи анкеров. Для проведения крепежных работ используют болты анкерного типа диаметром от 12 до 16 мм.

Длину подбирают так, чтобы создавалось надежное крепление бруса. Анкер должен входить в брус как минимум на 10 см. В идеале крепление должно быть сквозным.

К сваям бруски крепят при помощи болтов диаметром 12 мм и более. Также в качестве крепежного элемента можно использовать шпильки аналогичного сечения. Все крепежные компоненты необходимо обработать антикоррозийным средством.

Соединения обвязочного бруса

Выполняя монтаж своими руками, следует уделить внимание креплению обвязки в углах, а также в местах соединения стен (наружных и внутренних). Если строение имеет большую длину, чем используемые пиломатериалы, придется производить обвязку бруса «по длине»

Возможны следующие варианты соединения:

  • В половину дерева или в лапу. Этот способ подходит для увеличения длины.
  • Хвост ласточки. Способ отличается высокой сложностью исполнения, но более герметичен. Его обычно применяют для соединения внутренних и внешних стен.
  • Коренной шип. Обычно применяется по углам.
  • Встык. Наиболее простой из всех перечисленных способов. Отличается низкой надежностью.

В зависимости от сечения бруса обвязки, используют то или иное соединение. Соединение должно располагаться на уровне 2-3 высоты используемой балки. Для увеличения показателей надежности соединения применяют нагели.

Обвязка как пол каркасного дома

Обвязка фундамента каркасного дома может использоваться как элемент чернового пола. Это рациональное решение, позволяющее сэкономить средства. В данном случае брус будет выступать в роли балок несущего типа. Между балками находится теплоизоляционный материал. Сверху каркас покрывают половым «пирогом» (для первого этажа).

Полезное: Цокольный этаж для каркасного дома

Толщина утеплителя подбирается исходя из климатических особенностей региона. В большинстве случаев строители используют утеплитель толщиной 15-20 см.

Что такое обвязка и для чего она нужна?

Для того чтобы объединить сваи или столбчатый фундамент необходима обвязка. Она может быть нескольких видов. В данном случае речь пойдет о нижней обвязке, которую используют при строительстве каркасного дома на столбчатом фундаменте.

Нижняя обвязка — это самый первый слой бруса (доски, бревна). Данный слой крепят на фундамент, только после этого начинают строительство каркасного дома. Основная функция необходимой строительной части — прочное фиксирование стен постройки на фундаменте. Таким образом можно сохранить постройку, предотвратить перекосы и разрушение здания. От вида фундамента зависит монтаж обвязки.

Бетонный ростверк

Бетонный ростверк, подготовка опалубки.

Для фундамента СВФ многоэтажного кирпичного или пенобетонного коттеджа оптимальным вариантом является монолитный ростверк. Это обеспечит максимальную жесткость конструкции без дополнительных затрат, обеспечит необходимый размер опорной плоскости для любых стеновых материалов. Технология бетонирования ростверка имеет вид:

  • опалубка – нижняя палуба опирается на колышки с поперечинами, боковые щиты крепятся к ней, стягиваются шпильками или деревянными перемычками, внутренняя поверхность обычно обшивается пленкой или рубероидом;
  • армирование – стандартная схема из двух горизонтальных поясов с учетом 1,5 – 3 см защитного слоя с 2 – 3 прутками рифленой арматуры в каждом из них, связанных хомутами или вертикальными и горизонтальными перемычками;
  • бетонирование – заполнение всей опалубки за один прием, уплотнение глубинным вибратором или ручное штыкование прутком арматуры;
  • гидроизоляция – рулонная, обмазочная, пенетрирующими составами либо комбинированная несколькими способами.

Ветровые нагрузки одинаково воздействуют на свайные поля с любым ростверком. Поэтому может потребоваться дополнительное усиление нижним каркасом жесткости при значительной высоте ростверка над грунтом. На склонах применяют стандартные способы усиления конструкции связями, распоры в этом случае не нужны.

Для монолитного висячего ростверка продухи вентиляции не нужны, если его подошва отстоит от земли на расстояние больше 60 см. В этом случае их изготавливают в забирке. Если ростверк подземный или наземный, вентиляционные окна общей площадью 1/400 от поверхности цоколя оставляют внутри опалубки. Для их изготовления достаточно пропустить сквозь боковые щиты опалубки стальные или полимерные трубы.

Арматура на углах запускается на соседнюю сторону (изгиб под прямым углом) на 40 – 60 см, нахлест на прямых участках составляет 40 диаметров. Стыковка стержней на углах, в местах сопряжения стен запрещена. Для связки свай с ростверком в трубах прожигаются отверстия, в которые пропускается арматура на уровне поясов. Ее необходимо связать с продольными стержнями.

Обвязка или свайный ростверк?

Фундамент – это группа свай, объединённая жёстким ростверком, который воспринимает вертикальные и горизонтальные нагрузки, изгибающие моменты.

Такое определение прописано в актуализированной редакции СНиП 2.02.03-85 «Свайные фундаменты».

Главное, что надо понимать: устройство безростверковых свайных фундаментов недопустимо.

Расчётная нагрузка на сваю определяется с учётом веса ростверка и всего здания, поэтому проектом (в соответствии с СП 22.13330.2011 «Основания зданий и сооружений») его материал определяется одновременно с видом свай.

Если используется слово «обвязка», то оно применимо к сваям как основе лёгкого сооружения из бревна, бруса, каркасного здания.

Выражение «обвязка свайного фундамента брусом» означает, что ростверком в конкретном случае служит нижний венец дома, жёстко связанный со сваями.

Функции обвязки

Собой сваи представляют вмонтированные в грунт столбы, которые без дополнительных обвязочных манипуляций не исключают появления деформаций. Чтобы при эксплуатации не возникло проблем в полу дома, обязательно применяют обвязку винтовых свай брусом. Столбы соединяют между собой и получают прочный и надёжный фундамент, способный выдержать запланированную нагрузку. Обвязка свай называется ростверком.

Винтовые элементы свайного фундамента – это полые трубки из высококачественной стали. Концы столба имеют конусные лопасти, которыми изделие вкручивают в почву. В свае есть специальные отверстия. Перед строительством стены обязательно выполняют обвязку из бруса на винтовых сваях. Тогда вся конструкция основания превращается в единую прочную систему, которая выдерживает нагрузку, предназначенную для фундамента.

Перед началом процесса тщательно выбирают технологию обвязки. Сваи можно фиксировать с помощью:

Сделать обвязку с посадкой на саморезы можно, если в сооружении применялись деревянные столбы. Они должны быть достаточно плотными и толстыми. При данной технологии правильно рассчитать резьбу. Скрепление винтовых свай брусом применимо в возведении деревянных, каркасных, блочных и кирпичных домов.

Сварочный монтаж элементов основания применяется, если сваи металлические. Обвязка фундамента с помощью сварки станет наилучшим вариантом и позволит прочно держаться всем частям конструкции.

Использование хомутов – вариант обвязочной технологии для свай из плотной древесины. Хомуты можно использовать при небольшой толщине столбиков. Способ монтажа выбирают в зависимости от характеристик и параметров свай.

Как и чем обвязывать?

Материал для обвязки

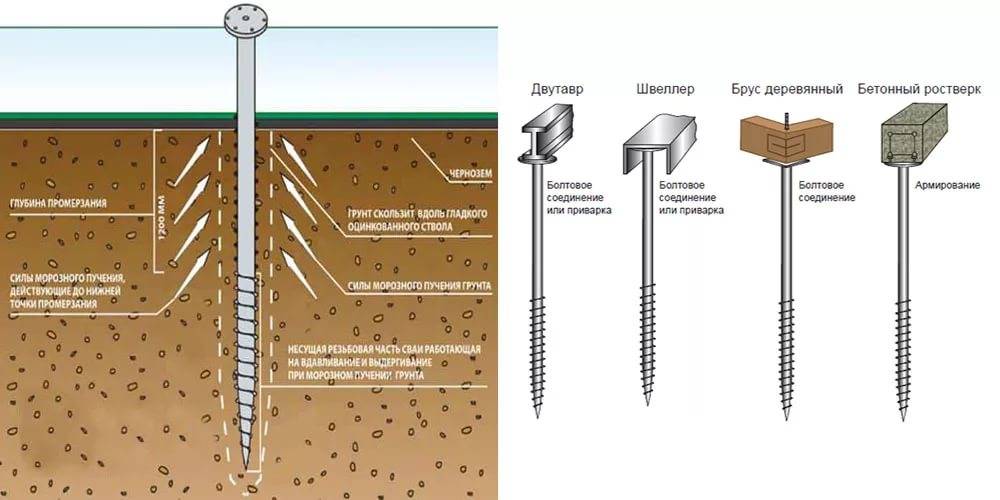

Установка будет зависеть от особенностей материала изготовления балки и фундаментной основы. Обвязка винтовых свай брусом является распространенным вариантом. Но большинство интересуются вопросом, требуется ли использовать технологию с использование бруса, если можно использовать материалы с большей надежностью, металл или бетон.  Отметим сразу, что брус является самым лучшим вариантом для ростверка при строительстве каркасного дома или дома из дерева, так как брус имеет большую прочность и высокую устойчивость к температурным перепадам. Во время обрабатывания антисептиком, который помогает защитить дерево от гниения, срок эксплуатации бруса увеличивается и становится больше, чем у стальных балок. Обвязка свай брусом проводится по технологии, которая предусматривает крепление балок на резьбу, или же выполняется закрепление каждой части ростверка при помощи хомута.

Установка на резьбу

Такая методика используется лишь для фундамента, который П-образный. Во впадины на фланцах нужно установить брус и закрепляют при помощи самореза. Между сваями и балками помещают рубероид. Балки соединяют в чащу или лапу по углам. Крепления угла может быть выполнено при помощи шипов. Для углов снаружи используют элементы в виде уголков. Такая методика дает возможность не тратить время на систему пазов и гребней.

Использование двутавровой балки и швеллера

Если конструкция не сильно нагружена, можно сделать ростверк из швеллера. К такой конструкции можно отнести сарай или баню. Ростверк из металла и сваи обвязывают с применением сварки. Элементы конструкции и основания прикрепляют на круговой шов. Процедура сборки заключена в установке швеллера на оголовки. Элемент можно укрепить таким образом, что боковые грани будут как будто бы смотреть вниз. Обвязка швеллером винтовых свай  также выполняется и в противоположном направлении, в этом случае грани направляют вверх.

При таком расположении швеллера сопротивление нагрузкам на поперечных частях конструкции будет в разы лучше. Таким образом, вы получаете опалубку, которую следует залить раствором, и получится сформировать стеновую кладку для армопояса. Для того, чтобы обеспечить обвязке высокую прочность, вместо швеллера используют двутавровую балку того же размера. Когда балки и швеллеры стыкуются в углах, то используют сварку. По окончанию обвязывания опор ростверк покрывают средством, которое не дает образовываться коррозии.

Обвязка доской

Обвязка винтовых свай досками своими руками часто подразумевает использование материала из лиственницы, кедра, ели или сосны. Крепление фундамента в этом случае начинают с изготовления балки, в основе которой используют доски. Элементы следует склеить между собой и зафиксировать при помощи саморезов или установить на болтовую систему. При использовании в строительстве фундамента тонких досок следует дополнительно придавливать их листами фанеры. Обязательно следите за тем, чтобы все стыки были расположены на разных сваях. Доски между собой соединяем в полдерева. Балки должны быть расположены на ребре и зафиксированы при помощи свай.

Обвязка свай по данной технологии выполняется так:

  • Делают внутренний, внешний и средний контур (по принципу елочки).
  • Элементы по очереди собирают и устанавливают.
  • Между оголовками, швеллером и обвязкой следует обязательно установить слой рубероида для гидроизоляции.
  • Если высота обвязки вышла больше 0,4 метров, то дополнительное основание следует укрепить профильной трубой.

Использование профильных труб для обвязки двутавром

Если хотите, можно сделать обвязку двутавровой балкой, и тогда выбирайте материал с отверстиями перфорации. Двутавр следует приварить как можно крепче и впритык. Предпочтение в выборе данного материала заключается в малой массе и высокой прочности. Профильная труба в этой конструкции будет играть роль распорки, что повысит долговечность и улучшит эксплуатационные характеристики здания. Для обвязки профильную трубу следует приварить снаружи по всему периметру основания.

Виды и типы обвязки

Монтаж винтового основания на сваях дает высокий уровень надежности и прочности

Монтаж винтового основания на сваях дает высокий уровень надежности и прочности. Выбор такого типа позволит возводить на нестабильных почвах. Так же стоит отметить, что его можно строить не только для нового здания, но и для укрепления дома. Дополнительные монтажные действия со сваями могут выполняться при ремонтных процессах или реконструкции здания.

Такой строительный объект не требует обязательного такого устройства. Стоит отметить, что в большинстве случаев к ним приваривают специальные элементы оголовки, которые крепятся сверху конструкции. Если высота винтового свая превышает метр, то обвязка будет необходима. Для проведения работ вам понадобятся такие инструменты, которыми вы сможете выполнить данный процесс:

  • Брусом;
  • Швеллером;
  • Аппарат для сварки;
  • Электрическая пила;
  • Уровень для строительных работ;
  • Специальная проволока.

Обвязка швеллером

Выполняя соединение опоры швеллером, необходимо правильно стыковать две балки друг с другом

Выполняя соединение опоры швеллером, необходимо правильно стыковать две балки друг с другом. Самый прочный способ для совершения таких стыков считается – накладка. Существует большое количество видео инструкций и специализированной литературы, но они бывают очень сложными или написаны заумным текстом. Именно по этой причине мы опишем вам самый простой способ, которым может выполняться обвязка. Итак, следует выполнять такие последовательные действия:

При соединении опор швеллером надо правильно сделать стыковку двух балок между собой. Самым надежным способом соединения швеллеров является соединение в накладку. Надо сделать укрепление продольными балками, крепятся они на винтовых сваях, которые предварительно выровнены по высоте. В случае длины балки больше 4 метров необходимо выполнять стыковку на промежутках опоры.

Для увеличения жесткости объекта следует обдать его швеллером из металла. Следует учесть, что при больших габаритах здания выполнить процесс своими руками, при такой ситуации обвязка должна совершаться специальной устройством – краном. Исходя из этого, обязательным требованием есть наличие подъезда для машины специалистов.

Для создания соединений между балками можно использовать не только сварочный аппарат, но и болты. При выполнении процесса тем или иным способом необходимо не забывать об обработке металла антикоррозийными веществами. В этом вам помогут такие средства как антисептик или креозот.

Варианты конструкции

Сплоченная доска

Единицы используемого для обвязки материала могут иметь разную форму. Это могут быть бревна, цельные брусья или составленные из нескольких слоев доски.

Сплоченная доска

Для обвязки из досок подходят пиломатериалы, качественно пропитанные антисептическим составом. Если достать такое сырье не удалось, можно взять лиственницу. Ее смола обладает обеззараживающими свойствами. Экономить на качестве материала не следует – конструкции из гниющего дерева быстро приходят в негодность.

Для обвязки используют материалы, состоящие из 3-4 скрепленных вместе досок сечением в 0,05 на 0,2 метра. Они должны быть тщательно откалиброваны по габаритам; по возможности стоит это сделать самостоятельно. Допускается использование нестроганого сырья. Монтируют доски, прибивая или прикручивая их крепежными элементами по образцу шахмат.

Брус

Брус

Цельные бруски могут иметь габариты 0,15х0,15, 0,15х0,2 или 0,2х0,2 метра. Последние два варианта считаются эквивалентными соответственно трем и четырем скрепленным доскам с габаритами 0,05х0,2 м. Если одна из сторон бруска равна 0,2 м, его помещают на оголовки меньшим боком – тогда конструкция будет иметь высоту 0,2 м.

Используемое сырье не должно иметь влажность выше 12%, гнильцу или сучковатости. Брусья обязательно подлежат химической обработке. Для этого используются противогрибковые составы, антисептики, средства, предупреждающие возгорание и проникновение влаги. Поскольку еловая древесина имеет много сучков, она меньше подходит для работ, чем кедр или сосна.

Соединять находящиеся рядом элементы можно по-разному. Популярен способ «в полдерева»: в этом случае в соседних брусках прорезаются выемки в половину толщины. Еще один способ подразумевает такое создание вырезов под скошенным углом, чтобы при скреплении не образовывалось лакун. Используют также замок формата «шип-паз». Чтобы вырезы получились точнее, стоит купить или взять в аренду рубанок.

Бревно

Необработанные бревна отличаются прочностью и лучше всего выдерживают веса. У этого материала наименьшая стоимость, но бревна сложны в монтаже из-за своей неправильной формы, затрудняющей подгонку, укрепление на основании и монтаж стен.

Винтовые сваи принцип работы

Свайно-винтовой фундамент стал уникальной возможностью быстрого и дешевого возведения фундамента под дом в любом месте. Принцип установки винтовых свай основан на ввинчивании их в грунт и уплотнение почвы движущимися лопастями. Фундамент получается устойчивым и долговечным.

Конструкции винтовых свай и их разновидности

Внешне винтовая свая представляет трубу с заостренным концом из стали, покрытой антикоррозийным материалом (цинкование, покраска). Для удобного ввинчивания сваи в грунт в конструкции присутствуют режущие лопасти. Винтовые сваи для фундамента бывают двух видов:

  • сварные;
  • литые.

При производстве литых моделей используются специальные формы. Диаметр готового изделия равен 108 мм. Благодаря цельной конструкции повышается прочность и срок эксплуатации сваи. Технология литья требует больших затрат, чем сварка. Соответственно изделия будут стоить значительно дороже.

Сваи сварной конструкции представлены в широком размерном диапазоне – 57–325 мм. Они стоят дешевле, но обладают ограниченным сроком эксплуатации из-за коррозии.

Выбор винтовых свай

Поставленные задачи будут определять тип и размер лопастей. Среди литых свай выделяют:

  • изделия с небольшими лопастями необходимы для возведения зданий при постоянно низких температурах;
  • сваи с лопастями среднего размера применяются на обводненных грунтах;
  • стандартный тип с крупными лопастями используется для обычного грунта и малоэтажных зданий.

Сварные сваи бывают следующих конструкций:

  • с двойными лопастями для монтажа в каменистый грунт;
  • с закрытым наконечником для строительства на обычных грунтах;
  • стандартные сваи с острым наконечником, который плотно закрепляется в почве.

Преимущества и недостатки монтажа винтовых свай

Главными плюсами установки фундамента на винтовых сваях:

  • быстрый монтаж;
  • возможность начинать строительство в любую погоду;
  • не требуются земляные работы;
  • можно не использовать тяжелую технику;
  • не надо учитывать близость соседства с другими сооружениями;
  • в любой момент можно расширить масштабы строительства;
  • исключает вырубку деревьев на территории стройки.

Основными минусами являются:

  • отсутствие подвала;
  • дополнительное утепление коммуникаций;
  • при попадании большого валуна винтовую сваю невозможно вкрутить;
  • невозможно использовать на всех типах грунта (глубокий торфяник, скальные грунты).

Винтовые сваи: принцип работы и монтаж

Наиболее бюджетный и простой метод монтажа винтовых свай – ручная установка. Для этого требуется две длинные трубы, лом, скотч и два уровня. При этом могут возникнуть трудности:

  • для обеспечения строгой вертикали требуется сила и опыт;
  • проблематично работать с длинными сваями.

Принципы установки винтовых свай следующие:

  1. Размечают место будущего строительства точками с максимальной дистанцией 3 метра. В противном случае брус будет деформироваться и провисать.
  2. Завинчивают сваи строго по центру бруса. Перед началом работы выкапывают приямок до полуметра или делают обвязку.
  3. У винтовой сваи есть технологические отверстия, в которые вставляют ломы. На их концы одевают длинные трубы, что бы увеличить плечо. С помощью магнита закрепляют на ствол уровень. Для установки сваи необходимо три человека. Следят, что бы максимальное отклонение от вертикали не превышало 2 градусов. Оптимальная глубина завинчивания 1,6 – 1,7 метра.
  4. После закручивания бетонируют фундамент. Если нужно усилить площадку, то сварку производят после одевания трубы на сваю.

Принцип установки винтовых свай при помощи специального оборудования основан на применении «кабестана» (лебедки) и гидравлики. Используется съемный механизм для строительных машин. Метод наиболее затратный и требует найма работников и техники.
