Обвязка как технология строительства свайного фундамента
Ростверк – самое сложное в устройстве свайного фундамента. Обвязывание свай брусом оказывает прямое влияние на устойчивость и надежность будущего каркасного дома. Именно обвязка выступает гарантом прочности и долговечности как фундамента, так и всего здания.
По принципу монтажа принято подразделять обвязку на три вида:
- При помощи хомутов.
- При помощи усаживания на резьбу.
- Сварная обвязка.
Описание типов обвязки
По словам профессионалов, самым надежным вариантом является обвязка сваркой. Ее производят при помощи стального швеллера. Первый и второй методы предполагают крепление при помощи деревянных брусьев. Обвязка хомутами может использоваться для швеллера.
Профессиональные строители рекомендуют использовать первые два способа совместно. Так можно увеличить надежность крепления бруса, что положительным образом сказывается на прочности конструкции.
Усаживание бруса на резьбу выполняют следующим образом:
- Под брус укладывают двойной слой рубероида, предварительно смазанного олифой.
- Брус крепят по бокам при помощи саморезов, а снизу и сверху – шпильками.
- После установки бруса его подбивают молотком.

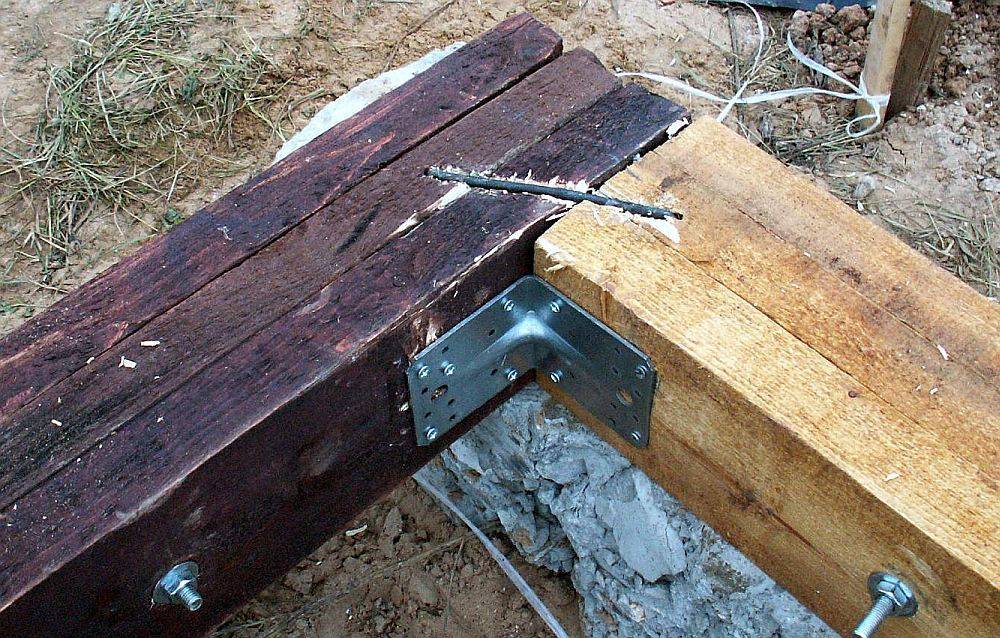

- В качестве дополнительного крепления используют боковые уголки (их монтируют по бокам).
Для обвязки хомутами используют прямоугольный брус, который крепят по всему периметру основания. Поверх бруса плотно укладывают другие брусья и тщательно скрепляют. В результате получается своеобразная буква П.
Такая форма носит название хомута. Завершив работу, необходимо проверить надежность крепления. Сварная обвязка более проста в исполнении. Она предполагает крепление стальной балки к стержню.
Дополнительные моменты
Каждый метод обвязки следует выполнить максимально точно. Высота каждого бруска должна быть идентична высоте другого. Саморез должен вкручиваться в центральную часть бруса. Так получится избежать появления трещин в древесине и продлить срок ее службы.
Ширина бруса должна превышать показатель ширины сваи как минимум в два раза. Это позволит максимально прочно закрепить его
Важно проверить качество поверхности бруса. При наличии дефектов или неровных мест их необходимо устранить
Полезное: Как построить садовый домик своими руками
По этой причине не стоит торопиться с обвязкой, работу следует выполнять по всем правилам. Лучше приобретать качественный брус. Именно от этого элемента зависит надежность и долговечность всей конструкции.
Выпиливание и состыковка бруса
Винтовой фундамент для каркасного дома может выполняться по еще одной технологии обвязки. Речь идет о выпиливании бруса с последующим креплением. Этот вариант наиболее простой. Главное требование – наличие ровных и абсолютно одинаковых брусьев. Брус просто вкладывают друг в друга при помощи сделанных заранее распиленных пазов.
Такая стыковка проводится под прямым углом. Здесь нужно использовать строительный уровнемер для проверки каждого элемента. Брусья скрепляют таким образом, чтобы один из них располагался сверху, в другой – в нижней части конструкции.
Образовавшееся пустое пространство заполняют джутом. В большинстве случаев один венец кладут непосредственно на фундамент.
Как правильно выбрать материал обвязки
При выборе материала для обвязки свай, прежде всего, нужно руководствоваться проектом постройки и просчитать заранее нагрузку на фундамент. Самостоятельно произвести эти расчеты невозможно, слишком велика вероятность ошибки и, как следствие – неправильный подбор материала, что может сказаться на прочности здания.
Если конструкция дома проста и нет необходимости привязываться к определенному материалу, то лучше всего купить брус. Его установка доступна самому непродвинутому строителю, и этот материал отлично сохраняет тепло.
Выбирая брус в магазине, следует полностью исключить пиломатериал со следами гнили или грибка. Также недопустимы трещины, сколы, нежелательны даже глубокие царапины.
Древесина должна быть хорошо просушена, иначе в процессе эксплуатации ее может «повести». Как правило, для выполнения обвязки свайного фундамента выбирают брус с сечением 15×15 см и больше. При покупке нужно учесть запас в размере 10-15 % от рассчитанного количества, поскольку предстоит еще подгонка.
Как правило, для ростверка используют деревянный брус, металлический швеллер или же можно обвязать сваи двутавром. Каждый из этих материалов имеет свои преимущества, как и недостатки.

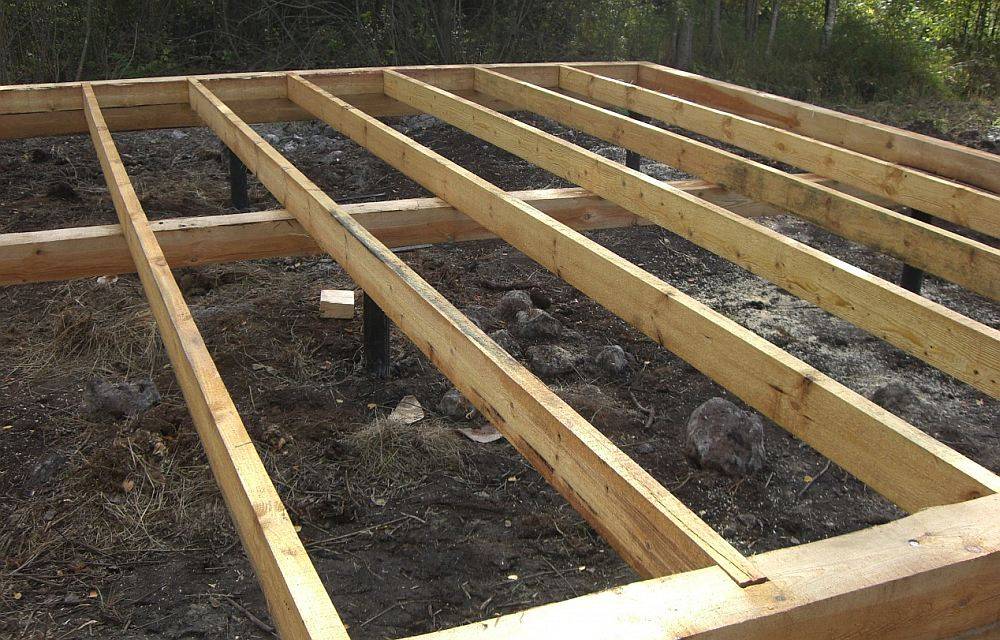

Обвязанный брусом фундамент
К примеру, фундамент, обвязанный металлическим уголком, выдержит более мощные стены. А использование для обвязки бруса исключает применение сварочного аппарата. Да и справиться с таким видом работ под силу непрофессионалу. Недостаток метода состоит в том, что возводить на таком фундаменте можно лишь деревянный или щитовой дом.
Если по расчетам предполагается обвязка винтовых свай швеллером, то приобретать нужно только новый прокат, с заранее определенным размером сечения.
Обвязка швеллером

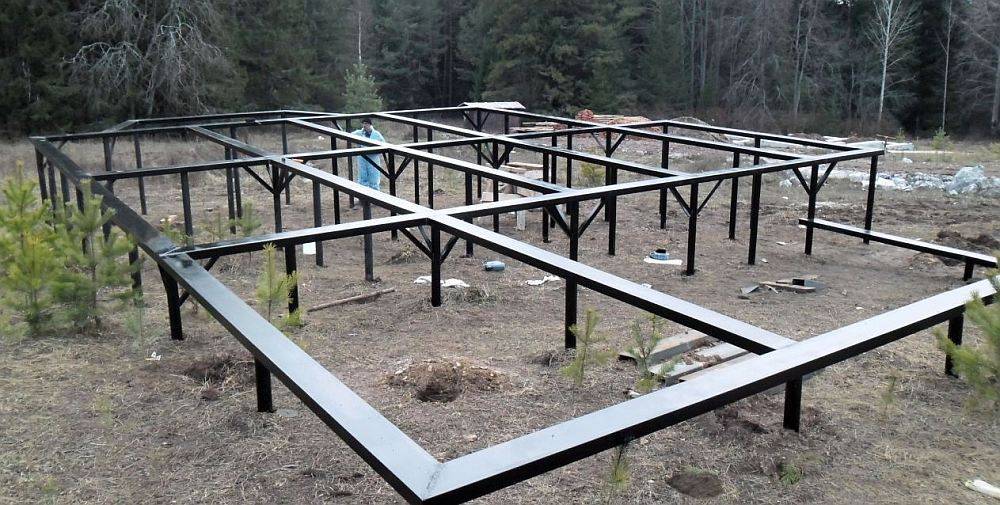

Металлическую обвязку можно выполнить швеллером, профильной трубой нужного размера или двутавровой балкой. Все соединения в такой обвязке выполняются при помощи сварочного аппарата.
Если винтовые сваи обвязывают швеллером, то его укладывают на оголовки свай таким образом, чтобы в разрезе профиль выглядел в виде буквы П. Именно такое положение материала способно выдержать большие нагрузки.
При необходимости сделать монтаж бетонного ростверка допускается укладка швеллера на оголовок горизонтальной частью. В этом случае внутри прокладывается арматура и заливается бетон.
Точно также делают бетонный ростверк и при обвязке свай двутавром, разница лишь в том, что на такое основание можно устанавливать самые тяжелые стены.
Обвязанные швеллером сваи
Металлическая обвязка трубой или швеллером закрепляется на оголовках с помощью кольцевого шва. После сварочных работ металлические элементы ростверка обрабатываются грунтовкой. Перед тем, как делать монтаж стен, между трубой обвязки и будущей стеной прокладывается рулонная гидроизоляция.
Самостоятельная обвязка брусом
Монтаж обвязки винтовых свай брусом можно сделать самостоятельно. На первом этапе предстоит пропитать материал специальными растворами – антисептиком и антипиреном, которые защитят древесину от плесени и возгорания.
После обработки с помощью лазерного уровня следует проверить, находятся ли оголовки свай в одной плоскости. Если есть расхождения – подрезают соответствующую сваю и переваривают оголовок. В конечном варианте оголовки должны располагаться в виде перевернутой буквы П.
Следующий шаг – прокладка гидроизоляции. Для этой цели используют рубероид или же полиэтиленовую пленку и битум.
Процесс непосредственно обвязки начинается с угловых элементов конструкции: под прямым углом саморезами соединяют два первых бруса. Далее укладка деревянных деталей происходит впритык друг к другу с помощью скобок или металлических пластин. Места соединения брусьев нужно утеплить джутовой лентой.
Более надежным и долговечным считается метод двойной обвязки. Основное отличие от первого способа заключается в том, что первый уровень укладывают брусьями сечением 200 мм, а второй – 100-150 мм. Для укладки второго уровня нет необходимости прорезать специальные пазы для монтажа лагов.
Как продлить срок эксплуатации обвязки?
Если вы используете брус: покупайте древесину хвойных пород или лиственницу. После обработки специальными составами этот материал в разы увеличивает свое сопротивление воздействию влаги и грибковым заболеваниям. При правильной гидроизоляции срок эксплуатации таких брусьев может быть вечным.
Если вы используете металл: после проведения сварочных работ, швам обязательно нужна обработка антикоррозийными составами, ведь заводское покрытие в процессе сварки было нарушено. Таким образом, вы надежно защитите ростверк от ржавчины.
Применение пакета досок
Устройство ростверка из пакета досок имеет свои особенности:
Рекомендуется использовать доски 50* 200 мм, хорошего качества, сухие, пропитанные антисептическим раствором
Важно, чтобы ширина досок была абсолютно одинаковой. Различные по ширине доски приведут к нелинейности по высоте плоскости ростверка при формировании пакета.
При монтаже важно правильное соблюдение последовательности в расположении элементов

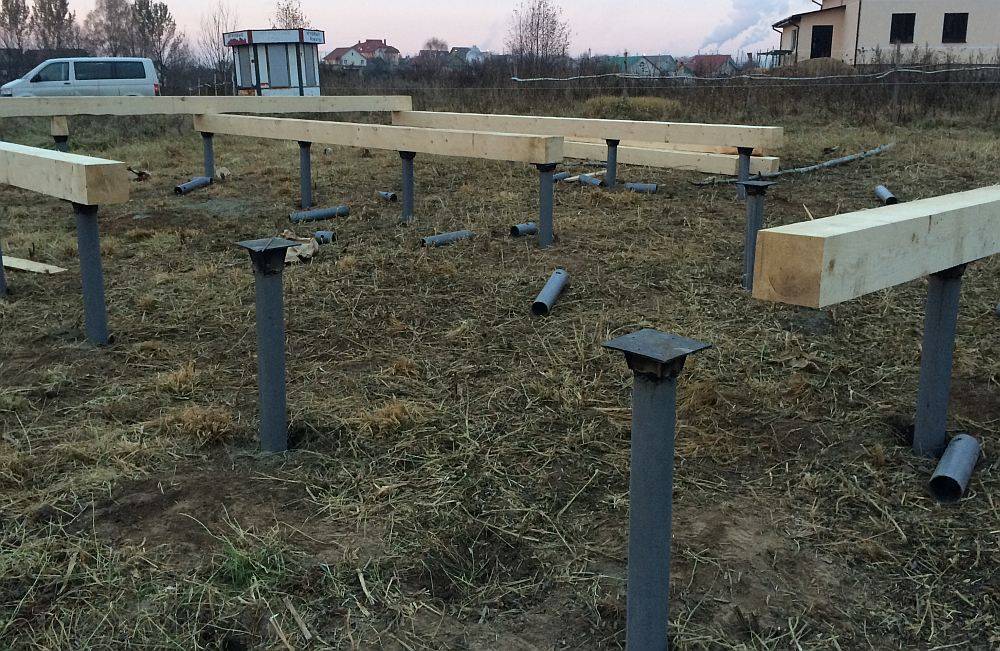

Устанавливается пакет по оголовкам свай, как и в случае с брусом, обязательно прокладывается слой рубероида сверху оголовков.
Первыми монтируются крайние доски по наружным осям фундамента с опиранием на боковую сторону 50 мм. Крепятся к оголовкам снизу на саморезы через отверстия в пластине. Затем монтируются средние доски внутренних осей в торец к крайним доскам и закрепляются на гвозди.
После этого устанавливаются средние доски по наружным осям и крайние по внутренним, крепятся саморезами к оголовкам и гвоздями в местах стыков. СП 31-65-2002 в пункте 6.2.11.1 рекомендует при обвязке брусом или доской применять оцинкованные гвозди или пластины. Последними монтируются внутренние доски по наружным осям, крепятся на саморезы. В результате получается ростверк шириной 150 мм из пакета досок, установленных на ребро. Так должно получиться угловое соединение при соблюдении технологии раскладки досок в пакет.
Для увеличения жёсткости доски пробиваются гвоздями с обоих сторон пакета через 50—60 см по всему периметру ростверка. Рекомендуется устанавливать скобы в местах стыков, внутренние уголки, стягивающие винты по периметру пакета. Соединения выполняются только в пределах опорной пластины оголовников. Общий вид на ростверк из пакета досок
Обратите внимание на узлы соединений.
Монолитный железобетонный ростверк
Монолитный железобетонный ростверк по себестоимости выходит на 30-40% дешевле металлической обвязки, при этом в плане прочностных характеристик последнюю он существенно превосходит.
Единственный недостатком такой конструкции является трудоемкость процесса создания и большие затраты времени, поскольку начать возведение стен дома можно не раньше полного отвердевания бетонной ленты ростверка, на которое требуется около 28-30 дней.
Рис 1.9: Обустройство монолитного железобетонного ростверка
| Совет эксперта! Бетонный ростверк может обустраиваться на забивных ЖБ, буронабивных и винтовых сваях, при этом при создании монолитной обвязки винтовые сваи необходимо заполнить бетоном и разместить в них арматурный каркас, который будет стыковаться с арматурным каркасом самого ростверка. |
Железобетонный ростверк создается в следующей последовательности:
- Высота свайных столбов выравнивается по одному уровню;
- Из строганных досок создается опалубка под заливку бетоном, при этом внутренняя часть опалубки во избежание утечки бетонного молочка оббивается клеенкой;
Рис. 2.0: Опалубка под железобетонный ростверк
- Из рифленой арматуры диаметром 10-12 мм создается двухконтурный армокаркас. Горизонтальные прутья арматуры соединяются между собой вертикальными перемычками, для фиксации элементов каркаса используется вязальная проволока;
- Армокаркас укладывается в опалубку так, чтобы он был отдален от ее краев на 5-6 сантиметров. Для поднятия каркаса используются специальные подставочные грибки;
Рис. 2.1: Армирование железобетонного ростверка
- Армокаркас соединяется с арматурными прутьями свайных столбов с помощью сварки;
- В опалубку заливается бетон класса М300;
- Выжидается 28 дней до полного отвердевания бетона и выполняется демонтаж опалубки.

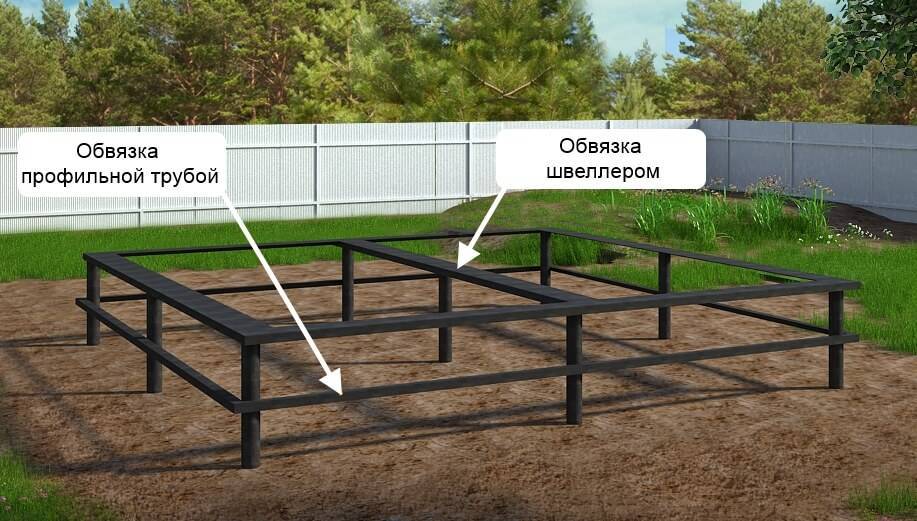

Метод связки профилированной трубой
Профилированная труба имеет строение, схожее со швеллером, но по степени прочности она ему сильно уступает.
Это происходит из-за менее прочного металла, применяемого для изготовления профильной трубы, меньшей толщины стенок и прочих особенностей материала. Для достижения максимальной прочности угловые соединения производятся внахлест или внакладку.
Как вариант, производится подрезка концов под 45°, сварка с последующим укреплением стыка косым уголком на болтовые соединения.
Порядок действий:
- Подрезка свай, установка оголовков.
- Укладка балок по внешнему периметру, соединение углов.
- Укладка внутренних балок, сварка с внешними элементами.
- Обвязка остальных опор для получения максимальной жесткости.
- Нанесение слоя защитного антикоррозийного покрытия.
ВАЖНО! По возможности, все соединения усиливаются металлическими «косынками», установленными на болтовые соединения
Тепло- и гидроизоляция при закрытии цоколя
Все разновидности отделки цоколя предполагают обустройство тепло- и гидроизоляционного слоя, который сверху обкладывают асбестоцементными плитами, декоративными термопанелями, монтирующимися на обрешетку из досок либо шиферную плиту, или кирпичами. У всех этих материалов есть свои плюсы и минусы:
- Асбестоцементные плиты выглядят не очень привлекательно и отличаются повышенной хрупкостью, однако стоят недорого.Асбестоцементные плиты
- Декоративные панели, цементно-песчаная или клинкерная плитка устойчивы к атмосферным воздействиям, а некоторые их виды даже легко выдерживают повышенную влажность. Однако для их укладки необходима идеально гладкая и ровная поверхность, поэтому по периметру основание придется обложить листовым материалом, к примеру, асбестоцементом.Клинкерная плитка
- Кирпичную укладку или заливку бетоном целесообразно использовать только при высоте надземной части основания не менее 30-40 см, что позволяет оборудовать настоящий цокольный этаж.Оформление цоколя декоративным кирпичом.
Обвязка и закрытие винтовых свай – очень важный этап строительства дома, от которого зависит, как скоро ему понадобится капитальный ремонт.
Функции ростверка
Обвязка свайно-винтового фундамента – верхняя часть основания, которая может быть выполнена разными способами – в зависимости от материала, из которого будет построено строение.
Свайно-винтовой фундамент: нужна ли обвязка? Ростверк не является обязательной частью конструкции фундамента, но для надежной устойчивости строения его сооружают в подавляющем большинстве случаев.
Основными функциями ростверка являются:
- Распределение нагрузки на свайные опоры. При неравномерной глубине вкручивания свай опоры выдерживают разную нагрузку, что может привести к перекосам дома или просадке одной стороны. Наличие ростверка исключает возникновение подобной ситуации.
- Объединение всех свай в единую конструкцию. Это позволяет полностью исключить «гуляние» опор по отдельности, что существенно увеличивает устойчивость строения.
- Создание обвязки фундамента по периметру. В случае применения мелкозаглубленного или заглубленного ростверка обвязка выполняет ту же функцию, что и ленточный фундамент, то есть увеличивает площадь опоры на грунт и защищает подпольную часть строения от внешней среды.
Чтобы основание получилось надёжным, нужно обязательно выполнить расчёт винтового фундамента.
Расчет нагрузки
При установке свайного фундамента на винтовых опорах приходится работать с основанием для слабой нагрузки. Такая схема хорошо подходит для небольших сараев, гаражей и бань, производимых из бруса. Несильная опора с лихвой будет компенсирована значительной скоростью строительства и очень малыми затратами. Фундамент на винтовых сваях сконструирован из опор, установленных вертикально, и обвязки, горизонтально расположенной. На всю систему обычно используется четыре опоры, хотя может быть и больше.
Обвязка в данном случае представляется ростверком. Его создают из материала, подходящего для создания балки. Это может быть либо бетон, либо дерево, либо металл. Древесина кладется в основу бруса, из металла выполняется уголок, из бетона делают блоки. Обвязка винтовых свай соединяет балки между собой и с ростверком. Положительность процесса напрямую зависит от тщательного соблюдения всех требований инструкции по укладке и установке.
Оголовки свай обязательно должны быть на одной линии горизонта, что контролируется при погружении опор в грунт. Ширина бруса должна быть больше диаметра свай в полтора раза. Еще одно обязательное требование состоит в том, что ось по центру опор обязательно должна идти только через центр бруса. Обвязка винтовых свай соединяет опоры и балки резьбовым соединением либо на сварку, либо на хомуты.
Отличия ростверка и нижней обвязки фундамента
Горизонтальная обвязка, которая соединяет опорные столбы между собой, сканирует план первого этажа дома и является одновременно опорной площадкой для стен дома, называется ростверком. Она выполняет сразу две функции — делает свайное поле единой опорной системой и создаёт площадку для возведения наружных и внутренних стен.
Дополнительные диагональные и поперечные балки, которые называют нижней обвязкой, служат для равномерного распределения нагрузки и устойчивости опор.
Этот элемент строения используют в следующих ситуациях:
- когда фундамент возведён на сложном пересеченном рельефе, где сваи имеют разную высоту над уровнем грунта;
- когда строение приподнято над землёй более чем на 1 метр;
- для массивных сооружений;
- для сооружений на подвижных грунтах.
Введение нижней обвязки повышает жёсткость связки отдельных свай и параллельно усиливает прочность ростверка.
Применение швеллера и двутавровой балки
На несильно нагруженных конструкциях можно возвести ростверк из швеллера. К таким конструкциям относятся, например, бани и сараи. Ростверк из сваи и металла обвязывают при помощи сварки. Элементы основания и конструкции крепят на круговой шов. Процедура сборки заключается в установке швеллера на оголовки свай. Элемент можно так укрепить, что боковые грани будут «смотреть» вниз. Обвязка винтовых свай швеллером также осуществляется и в противоположном направлении, в таком случае грани направляют вверх.
При расположении швеллера по такой системе сопротивление нагрузкам на поперечные части конструкции намного лучше. Получается опалубка, которую необходимо залить раствором, так формируется стеновая кладка для армирующего пояса. Для обеспечения обвязки высокой прочности взамен швеллера применяют двутавровую балку равных размеров. Когда швеллеры и балки стыкуются в углах, тогда применяется сварка. По окончании обвязки опор ростверк покрывается средством против коррозии.

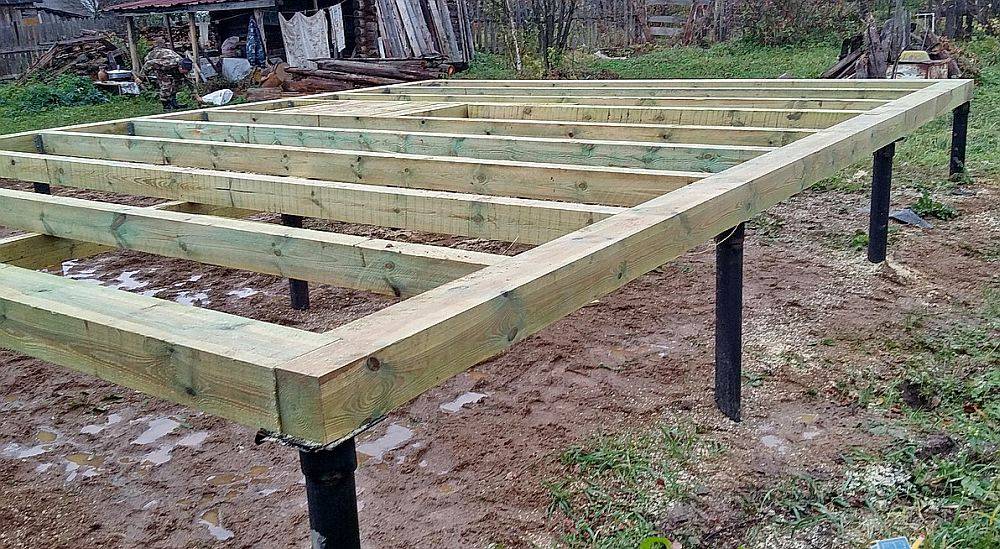

Деревянная
Используется брус сечением 200 : 200 мм, или пачка обрезных досок 50 : 200. Балки устанавливаются по периметру дома (под внешними несущими стенами), по линиям внутренних несущих стен, а также связывают остальные опоры, чтобы выровнять нагрузки и привязать все стволы к общей системе.
Угловые соединения делаются в пол дерева, крепление на оголовках производится через двойной слой рубероида для гидроизоляции.
Достоинствами такого решения являются:
- Простота обработки, доступность материала.
- Древесина имеет достаточную прочность и относительно малый вес, не нагружающий фундамент.
- Монтаж возможен в полевых условиях, без применения строительной техники или даже без электроинструментов.
Недостатками деревянных видов обвязки можно считать:
- Особенности древесины, склонность к короблению или образованию трещин, потребность в качественной гидрозащите и т.д.
- Пожарная опасность древесины.
- Возможность порчи материала насекомыми или грызунами.
Несмотря на явные недостатки древесины, ростверк из бруса — распространенный и популярный вариант.
Винтовые сваи принцип работы
Свайно-винтовой фундамент стал уникальной возможностью быстрого и дешевого возведения фундамента под дом в любом месте. Принцип установки винтовых свай основан на ввинчивании их в грунт и уплотнение почвы движущимися лопастями. Фундамент получается устойчивым и долговечным.
Конструкции винтовых свай и их разновидности
Внешне винтовая свая представляет трубу с заостренным концом из стали, покрытой антикоррозийным материалом (цинкование, покраска). Для удобного ввинчивания сваи в грунт в конструкции присутствуют режущие лопасти. Винтовые сваи для фундамента бывают двух видов:
- сварные;
- литые.
При производстве литых моделей используются специальные формы. Диаметр готового изделия равен 108 мм. Благодаря цельной конструкции повышается прочность и срок эксплуатации сваи. Технология литья требует больших затрат, чем сварка. Соответственно изделия будут стоить значительно дороже.
Сваи сварной конструкции представлены в широком размерном диапазоне – 57–325 мм. Они стоят дешевле, но обладают ограниченным сроком эксплуатации из-за коррозии.
Выбор винтовых свай
Поставленные задачи будут определять тип и размер лопастей. Среди литых свай выделяют:
- изделия с небольшими лопастями необходимы для возведения зданий при постоянно низких температурах;
- сваи с лопастями среднего размера применяются на обводненных грунтах;
- стандартный тип с крупными лопастями используется для обычного грунта и малоэтажных зданий.
Сварные сваи бывают следующих конструкций:
- с двойными лопастями для монтажа в каменистый грунт;
- с закрытым наконечником для строительства на обычных грунтах;
- стандартные сваи с острым наконечником, который плотно закрепляется в почве.
Преимущества и недостатки монтажа винтовых свай
Главными плюсами установки фундамента на винтовых сваях:
- быстрый монтаж;
- возможность начинать строительство в любую погоду;
- не требуются земляные работы;
- можно не использовать тяжелую технику;
- не надо учитывать близость соседства с другими сооружениями;
- в любой момент можно расширить масштабы строительства;
- исключает вырубку деревьев на территории стройки.
Основными минусами являются:
- отсутствие подвала;
- дополнительное утепление коммуникаций;
- при попадании большого валуна винтовую сваю невозможно вкрутить;
- невозможно использовать на всех типах грунта (глубокий торфяник, скальные грунты).
Винтовые сваи: принцип работы и монтаж
Наиболее бюджетный и простой метод монтажа винтовых свай – ручная установка. Для этого требуется две длинные трубы, лом, скотч и два уровня. При этом могут возникнуть трудности:
- для обеспечения строгой вертикали требуется сила и опыт;
- проблематично работать с длинными сваями.
Принципы установки винтовых свай следующие:
- Размечают место будущего строительства точками с максимальной дистанцией 3 метра. В противном случае брус будет деформироваться и провисать.
- Завинчивают сваи строго по центру бруса. Перед началом работы выкапывают приямок до полуметра или делают обвязку.
- У винтовой сваи есть технологические отверстия, в которые вставляют ломы. На их концы одевают длинные трубы, что бы увеличить плечо. С помощью магнита закрепляют на ствол уровень. Для установки сваи необходимо три человека. Следят, что бы максимальное отклонение от вертикали не превышало 2 градусов. Оптимальная глубина завинчивания 1,6 – 1,7 метра.
- После закручивания бетонируют фундамент. Если нужно усилить площадку, то сварку производят после одевания трубы на сваю.
Принцип установки винтовых свай при помощи специального оборудования основан на применении «кабестана» (лебедки) и гидравлики. Используется съемный механизм для строительных машин. Метод наиболее затратный и требует найма работников и техники.
Требование к обвязке фундамента
Выполняя строительные работы своими руками, необходимо обращать внимание на следующие факторы:
- Качество используемых пиломатериалов. При монтаже несущих конструкций необходимо выбирать хвойные породы древесины, 1-го или 2-го сортов. Фактическая влажность древесины должна составлять 12%.
- Соответствие заданным размерам.
- Качественное крепление всех компонентов. Особенно в местах соединения обвязки с фундаментом.
- Качественная гидроизоляция места соединения обвязки с металлическими или бетонными частями фундамента.
- Обработка древесины противопожарными и противогрибковыми средствами. При этом каждый брусок должен быть обработан до начала монтажа.
Выбор материала
Выше было сказано, что нижняя обвязка каркасного дома на столбчатом фундаменте может быть выполнена из деревянных или металлических брусьев. Использование дерева более целесообразно. Однако, отдавая предпочтение данному материалу, строители вновь окажутся перед проблемой выбора.
Сегодня в строительстве используются два типа деревянных балок:
- Клееный брус.
- Цельный брус.
Первый вариант отличается повышенной прочностью и надежностью. Такую древесину можно использовать при большой нагрузке или для создания пролетов. Правда, стоимость балок из этого материала выше, чем на аналогичные балки из цельного бруса.
Чаще всего в индивидуальном строительстве используют цельный брус. Выбор этого материала позволяет существенно сэкономить средства.
Крепление обвязочной конструкции к фундаменту
В большинстве случаев обвязку к фундаменту крепят при помощи анкеров. Для проведения крепежных работ используют болты анкерного типа диаметром от 12 до 16 мм.
Длину подбирают так, чтобы создавалось надежное крепление бруса. Анкер должен входить в брус как минимум на 10 см. В идеале крепление должно быть сквозным.
К сваям бруски крепят при помощи болтов диаметром 12 мм и более. Также в качестве крепежного элемента можно использовать шпильки аналогичного сечения. Все крепежные компоненты необходимо обработать антикоррозийным средством.
Соединения обвязочного бруса
Выполняя монтаж своими руками, следует уделить внимание креплению обвязки в углах, а также в местах соединения стен (наружных и внутренних). Если строение имеет большую длину, чем используемые пиломатериалы, придется производить обвязку бруса «по длине»
Возможны следующие варианты соединения:
- В половину дерева или в лапу. Этот способ подходит для увеличения длины.
- Хвост ласточки. Способ отличается высокой сложностью исполнения, но более герметичен. Его обычно применяют для соединения внутренних и внешних стен.
- Коренной шип. Обычно применяется по углам.
- Встык. Наиболее простой из всех перечисленных способов. Отличается низкой надежностью.
В зависимости от сечения бруса обвязки, используют то или иное соединение. Соединение должно располагаться на уровне 2-3 высоты используемой балки. Для увеличения показателей надежности соединения применяют нагели.
Обвязка как пол каркасного дома
Обвязка фундамента каркасного дома может использоваться как элемент чернового пола. Это рациональное решение, позволяющее сэкономить средства. В данном случае брус будет выступать в роли балок несущего типа. Между балками находится теплоизоляционный материал. Сверху каркас покрывают половым «пирогом» (для первого этажа).
Толщина утеплителя подбирается исходя из климатических особенностей региона. В большинстве случаев строители используют утеплитель толщиной 15-20 см.
Особенности столбчатых фундаментов
Дом каркасного типа относится к классу зданий облегченной конструкции с характерными точечными нагрузками на фундамент. Обычно в таких домах не предусматривается строительство подвала и поэтому выбор столбчатого фундамента в качестве несущего основания будет целесообразным и экономичным.
Деревянный столбчатый фундамент
Например, при строительстве деревянного дома под несущие деревянные балки или брусья устраиваются отдельные столбы, которые и будут воспринимать нагрузку от их веса. Если строительство каркасного дома производиться в местности, где основным строительным материалом будет дерево, то возможно устройство столбчатого фундамента из древесины. Обрезки диаметром от 15 до 30 см комлевой части бревен из сосны или дуба подойдут для фундамента в виде «стульев», устанавливаемых в вертикальном положении в открытый котлован.
Способы крепления
Способы крепления обвязки и их характеристики представлены в таблице:
| № | Способ крепления | Характеристики |
| 1 | Хомуты | Подходят для крепления как деревянных, так и металлических элементов конструкции фундамента. Применяется такой метод соединения, когда толщины опор недостаточно для нарезки резьбы. На оголовки опор накладывают деревянные бруски и закрепляют их саморезами или сваркой. Верхняя плоскость бруса должна быть идеально ровной и располагаться на всех опорах в одном уровне. Затем монтируют обвязку. |
| 2 | Сварка | Применяется для соединения металлических опор со стальным ростверком. |
| 3 | Резьба | Такое крепление подходит для домов, фундамент которых состоит из деревянных свай. Они должны быть достаточной толщины, чтобы длительный период выдерживать нагрузку от постройки. |
Обвязка столбчатого фундамента
Соединения бруса в обвязке
Брус в обвязке стыкуют двумя способами или замками:
- в полдерева, соединение происходит под прямым углом, брус с торца выбирают наполовину;
- в лапу, соединение происходит под острым углом, брус выбирают так же с торца.
Срезы стыкуемых брусьев должны плотно прилегать друг к другу, зеркально повторяя выемку. Крепят элементы с помощью таких крепежных деталей:
- металлические пластины;
- хомуты;
- уголок;
- скобы;
- болты, саморезы, анкера.
Чтобы лучше понять принципы стыковки, посмотрите на картинку.
Совет! При расчете бруса для обвязки следует добавить 10-20% на случай брака, технической ошибки. Докупать материал из другой партии нежелательно по целому ряду причин.
Для того чтобы не было сомнений в прочности ростверка стоит применять принцип двойного крепления, соединения скреплять при помощи нескольких монтажных технологий.
С использованием доски
Обвязка доской 50х200 производится при недоступности качественного бруса.
Технология несколько более трудоемкая, поскольку каждую балку приходится собирать по отдельности, но имеются и плюсы:
- Отсутствие коробления или разворота винтом.
- Возможность более точного выполнения угловых соединений.
- Каждую доску можно предварительно обработать антисептиком и антипиреном, что позволяет значительно увеличить устойчивость балок к биологическим проявлениям или к возгоранию.
Работа заключается в изготовлении из пачки досок подобия сборного бруса.
Доски нарезают по длине, подрезают в нужных местах для угловых соединений и собирают в плотный пакет.
Для фиксации используют шпильки, которые пропускают через сквозные отверстия и туго стягивают.
Образованные балки собирают по технологии, аналогичной методике монтажа брусовой обвязки.
Балки необходимо располагать таким образом, чтобы доски были установлены на ребро, а не горизонтально.
