Обвязка твердотопливного и газового котла

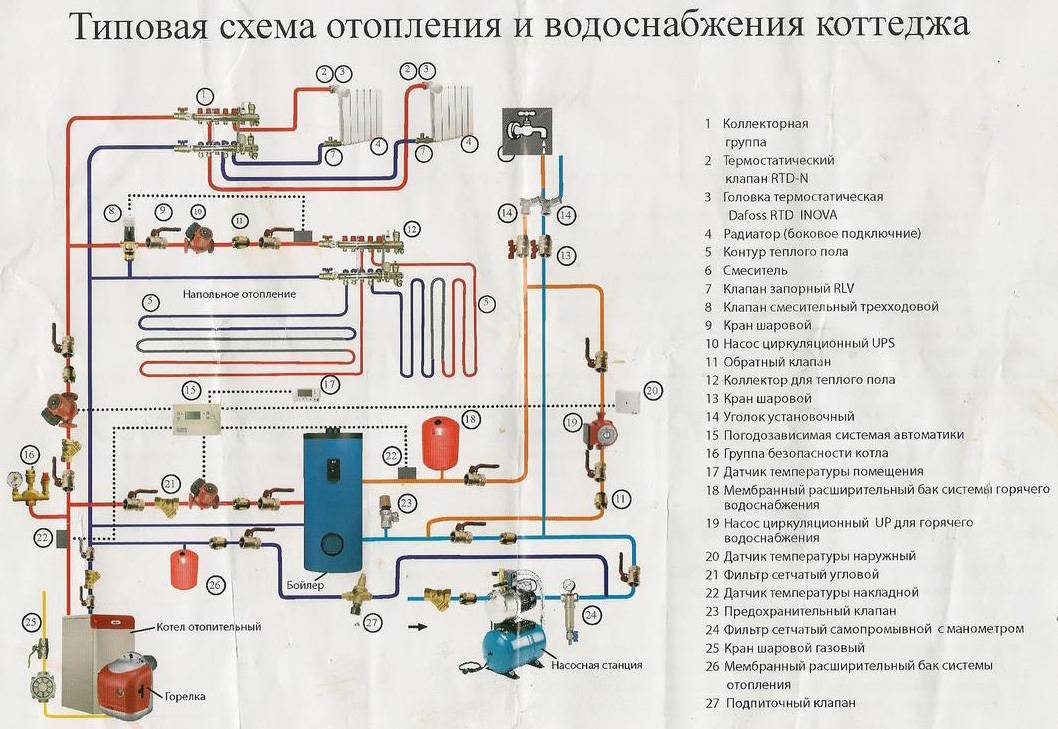

Схемы обвязки бойлера косвенного нагрева и котла

Выбор схемы обвязки емкости ГВС и котла зависит от ряда критериев:

1. Модель газового котла;
2. Расстояние от бойлера до теплогенератора;
3. Тип системы отопления;
4. Обеспечение приоритета ГВС или отопления;
5. Наличие промежуточного оборудования – теплоаккумулятора, гидрострелки, коллекторов.

Подключение с насосом и обратными клапанами

Наиболее популярной схемой соединения БКН и котла является система с двумя насосами и обратными клапанами. Она применяется для напольных и настенных котлов без встроенного насоса.

Схема отличается независимостью работы контуров отопления и ГВС. Нагрев воды в БКН реализуется организацией циркуляции отдельно смонтированным насосом бойлера. Он включается и выключается по сигналу датчика температуры горячей воды. На выходе насоса установлен обратный клапан, препятствующий возникновению обратного протока от циркуляционного насоса отопления.

Насос отопления тоже имеет на выходе обратный клапан, преграждающий путь потоку от насоса бойлера. Насосы работают независимо – основной управляется котлом, бойлерный – термодатчиком емкости ГВС. В силу малых напорных характеристик и направления насосы не препятствуют работе друг друга.

Относительная независимость работы контуров дает незначительное падение температуры в системе отопление, более заметное чаще всего во время первоначального нагрева бойлера.

Подключение БКН с трехходовым клапаном

Подключение с трехходовым клапаном реализуется в двух случаях:

1. При наличии клапана, встроенного в котел;
2. При установке отдельного клапана.

Некоторые одноконтурные котлы имеют встроенный трехходовой клапан и функцию подключения бойлера косвенного нагрева.

БКН в этом случае выполняет роль второго контура. Автоматика поддерживает приоритет производства горячей воды, термодатчик подключен к управляющей плате котла. По заданию датчика трехходовой клапан направляет весь поток теплоносителя через бойлер, перекрывает линию на систему отопления.

Циркуляция в системе отопления теряет в этом случае свои качественные характеристики – скорость и объемный расход, наблюдается некоторое снижение температуры радиаторов.

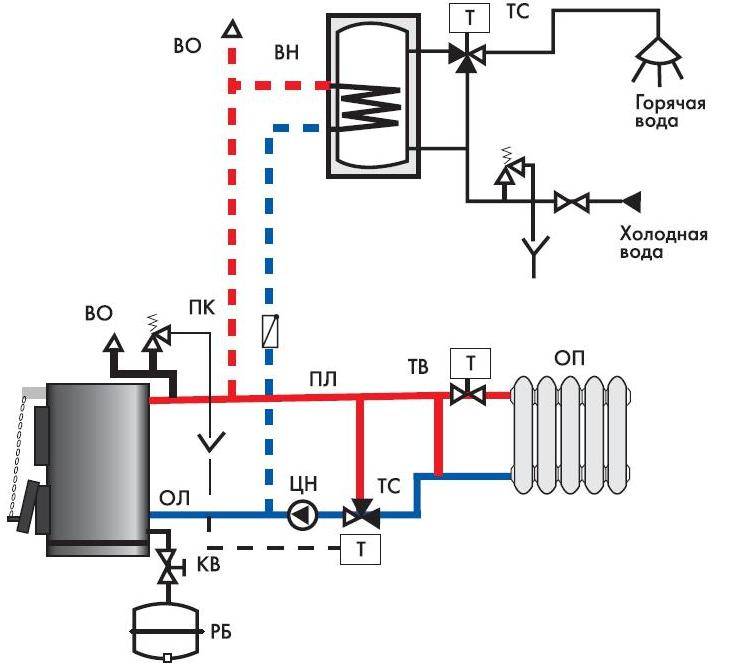

Бойлер косвенного нагрева в системе с естественной циркуляцией

Применение бойлера в системе отопления с естественной циркуляцией имеет ряд своих особенностей. Работа БКН в системе такого типа чаще всего отличается низкой эффективностью.

Для оптимального качества работы БКН требуется выполнение следующих условий:

1. Бойлер должен быть установлен максимально близко к теплогенератору;
2. Диаметры подводящих труб должны быть не менее 32 – 40 мм.

БКН в гравитационной системе лучше установить как первый потребитель, за ним расположить систему отопления. Либо использовать вариант с установкой параллельно бойлера и первого радиатора системы, при этом следует установить запорную арматуру для балансировки. Установка бойлера далеко от источника тепла не даст необходимый температурный напор – удаленный участки гравитационных систем имеют низкую температуру.

При малом диаметре начальных участков труб (менее 32 – 40 мм) качество циркуляции значительно ухудшается из-за большого гидравлического сопротивления змеевика БКН. Рекомендуется системы с естественной циркуляцией модернизировать установкой насоса малой мощности – он в значительной степени улучшает циркуляцию.

Присоединение бойлера к промежуточным устройствам

Крупные системы с большим числом потребителей часто организуются через промежуточные устройства – гидрострелки и теплоаккумуляторы. Бойлеры в случае применения обоих устройств работают по независимой схеме.

Вход и выход бойлера подключаются к штуцерам теплоаккумулятора или коллектора гидравлического разделителя. На обратной линии теплоносителя устанавливается циркуляционный насос, управляемый термодатчиком БКН, и обратный клапан. Клапан нейтрализует работу насосов других потребителей тепла.

Подключение системы ГВС при использовании любой схемы производится по общим условиям:

1. Устанавливается расширительный бак объемом не менее 10% вместимости бойлера;
2. Монтируется группа безопасности с предохранительным клапаном с заводской настройкой срабатывания при давлении 6 кгс/см 2 ;
3. Линия рециркуляции соединяется с самой удаленной точкой сети ГВС.

Выбор схемы подключения производится после оценки всех значимых критериев подбора. Присоединение по описанным выше схемам можно произвести самостоятельно. Рекомендуется на все резьбовые штуцера устанавливать шаровые краны с разъемным соединением типа «американка» для беспрепятственного отключения БКН от системы.

голоса

Рейтинг статьи

Требования к подключению

Выше уже упоминалось, что перед тем как совершать монтаж системы отопления, необходимо сначала изучить нужные требования и нормы. От этого зависит функциональность всей системы.

Эффективность отопления напрямую связана с тем, подключили ли систему к водяному контуру или обошлись без этого. Покупая твердотопливный котел, нужно внимательно ознакомиться с инструкцией по эксплуатации. В таких документах разъясняются не только технические характеристики устройства, но и подробно указывается, как должен работать агрегат. Например, минимальная температура на выходе должна равняться 55 градусам, в то время, как на входе 45 градусам. В обратном же случае, будет образовываться конденсат. Именно для таких целей и нужно создавать правильную схему подключения котла к системе.

Есть еще ряд  особенностей, которые нужно знать:

Когда выбирается место под установку прибора, важно помнить, чтобы это была идеальная горизонтальная жесткая поверхность. При этом он должен иметь строго вертикальное положение

Поэтому, специалисты рекомендуют предварительно в котельне сделать цементную стяжку, толщина которой должна быть не менее 5 см. Также тут обустраивают подсыпку такой же толщины. Тут важно сказать, что для монтажа расширительного бачка нужно выбрать самую высокую точку, для чего обычно выбирается чердак.
В системе отопления должен присутствовать дымоход, который оборудуют клапаном. Такая деталь подбирается из нержавеющей стали. В нижней части дымохода монтируют сборник, в котором будет скапливаться весь конденсат. Так как по такой трубе предстоит проходить дыму с различного рода примесями, то со временем на внутренней поверхности начнет образовываться налет. Соответственно, нужно создать условия, чтобы можно было приводить дымоход в порядок, для чего по всей длине оборудуются окошки. Важно чтобы они были легкодоступны.

1. Если трубе для отвода копоти предстоит проходить через малоотапливаемые помещения в доме, то такие участки должны быть утеплены. Это поможет не только избежать образования дополнительного конденсата, но и существенно продлит срок службы самого материала.
2. При создании схемы отопления нужно обязательно устанавливать предохранительный клапан. Это обосновано тем, что твердотопливные котлы должны работать только с водяным контуром, где есть давление в 2кг\см.куб., при этом температурный показатель не должен превышать 90 градусов. Поэтому клапан станет предохранителем при каких-либо сбоях.

На самом деле, все технологические нюансы всегда указываются в инструкции к агрегату. Соответственно, перед тем как выбирать схему обвязки котла, нужно внимательно изучить документацию.

Системы с двумя котлами

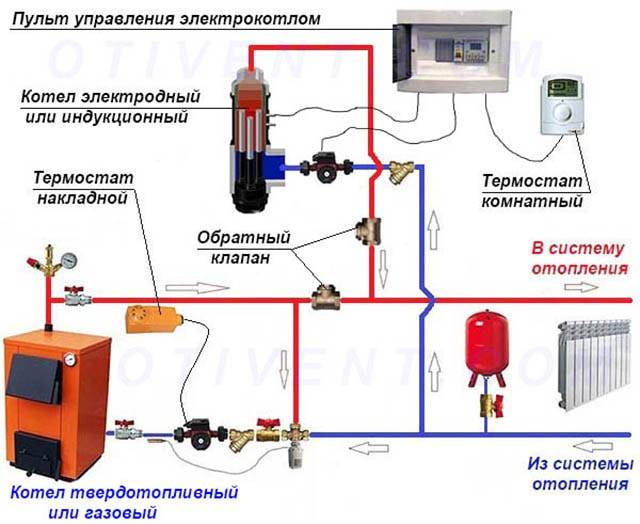

Если необходимо организовать нагрев теплоносителя в закрытой схеме от двух теплогенераторов, используйте принцип параллельного включения. Поясним алгоритм совместной работы двух котлов – электрического и твердотопливного (обвязка показана на рисунке):

1. Основным источником тепла выступает ТТ-котел, подключенный стандартным способом через трехходовой вентиль. Чтобы потоки не кольцевались в другом направлении, на каждой ветке установлен обратный клапан.
2. Когда закладка дров прогорает, воздух в доме начинает остывать. Падение температуры фиксирует комнатный термостат и запускает электрокотел с насосом.
3. Снижение температуры в подающей линии ТТ-котла до 50—55 °C заставляет накладной термостат вырубить циркуляционный насос твердотопливного контура.
4. После очередной загрузки дров труба подачи нагревается, термодатчик запускает насос и приоритет нагрева возвращается к твердотопливному агрегату. Комнатный терморегулятор больше не включает электрокотел, поскольку температура воздуха не падает.

Важный момент. Вышеописанный вариант обвязки можно применять для любой пары котлов. При монтаже настенного отопителя второй насос не ставится.

Два теплогенератора, например, газовый и электрический, легко обвязываются через теплоаккумулятор. Включение и остановку обоих котлов можно организовать различными способами – по температуре воды в баке, по времени через таймер. Обратные клапаны здесь не нужны.

Если необходимо состыковать 2—3 единицы теплосилового оборудования с несколькими отопительными контурами, лучше собрать схему первичных / вторичных колец. Принцип следующий: все источники тепла и потребители со своими насосами присоединяются к общему кольцу из трубы увеличенного диаметра Ø26…40 мм (в зависимости от числа веток). Циркуляцию внутри кольца обеспечивает отдельный насос.

В системе с естественным движением теплоносителя два котла тоже объединяются параллельно

Здесь важно выдержать уклоны труб Ø40…50 мм, а также избегать резких поворотов, используя колена под углом 45° либо отводы с больши́м радиусом изгиба

Твердотопливный котел. Некоторые особенности

должен оснащаться контуром аварийного охлаждения

Некоторые котлы имеют уже предустановленную систему охлаждения, которые имеют змеевидную форму, и подключающуюся к водопроводу. Также можно приобрести твердотопливный котел, со специальной арматурой, где находятся встроенные теплообменники. Кроме этого, твердотопливный котел имеет смесительный узел, который используется для понижения температуры.

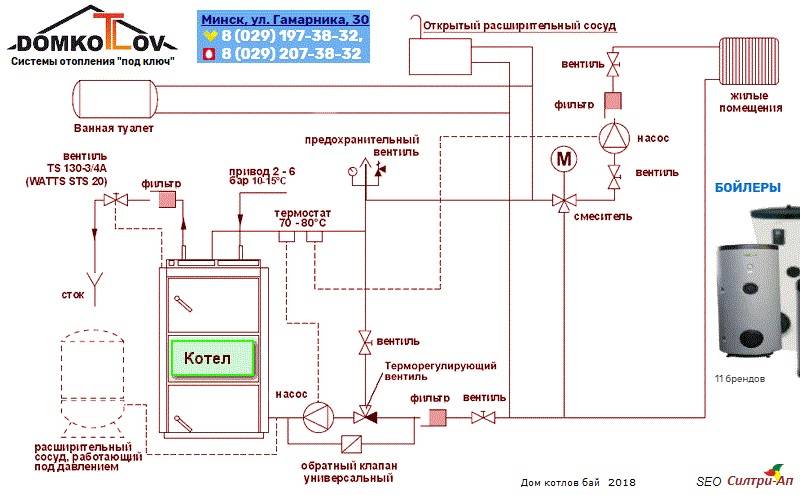

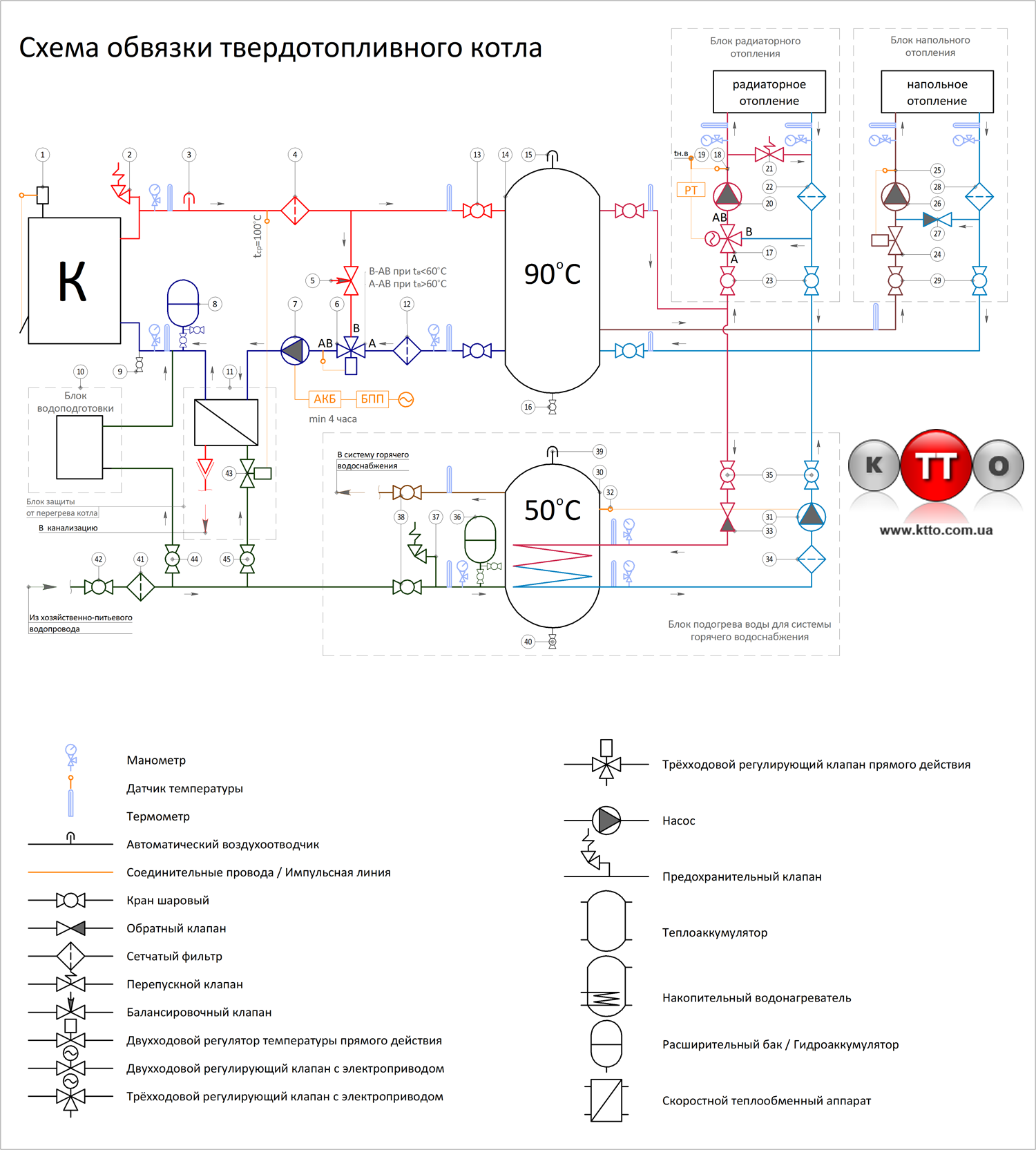

Обвязка твердотопливного котла отопления схема

обеспечит качественное безопасное отопление

На сегодня можно успешно применять несколько разных систем обвязки отопления. Обвязка твердотопливного котла для отопления различаются между собой по сложности монтажа и принципу работы.

Одна из самых простых схем отопления, это использование гравитационного контура. Такая обвязка прекрасно подойдет для отопления небольшого помещения.

В такой системе отопления движение теплоносителя происходит за счет естественных процессов. Такая обвязка имеет довольно эффективную защиту от перегрева во время отключения основного контура при отключении электричества. При подключении есть одна важная особенность. Твердотопливный котел должен находиться немного ниже радиаторов отопления в цепи.

Чтобы не было гидроудара, схема монтажа для правильного отопления предусматривает установку специального расширительного бака. Бак разделен на две полости. В одной части бака находится вода, а в другой части бака находится воздух. Это сделано для того, чтобы избежать повреждения бака и котла, когда в трубах возникнет повышенное давление. Необходимо отметить, что такая схема обвязки отопления очень проста в исполнении.

Твердотопливные котлы схема обвязки с естественной циркуляцией

Для поддержания необходимой температуры, нужно добавлять в обратную линию теплоносителя воду из котла для подачи. Для этого в систему монтируется специальный трехходовой термический вентиль. Такой вентиль выпускается в трех вариантах.

• Для небольшого котла
• Имеет в наличии термоэлемент
• В комплект поставки входит насос.

Вентиль нужно установить на обратной линии . Когда температура начинает расти байпас закрывается на входе и добавление воды прекращается. Необходимо отметить, что работа такой системы требует подключение к электрической сети, поэтому если электроэнергия отключена, необходимо использовать теплоаккумуляторы.

При монтаже необходимо помнить, что рабочая система должна эффективно перемещать теплоноситель по трубам.

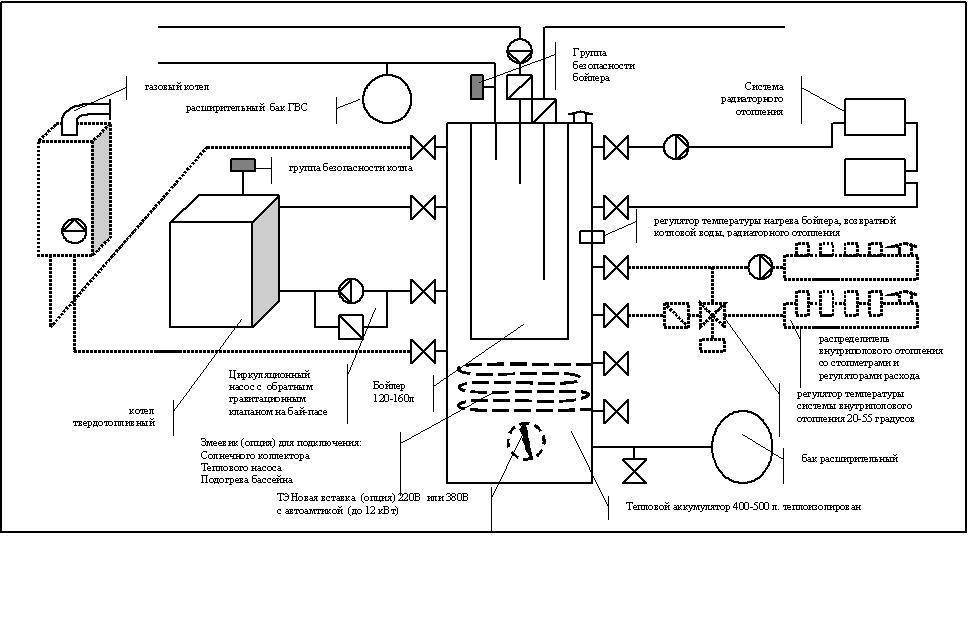

Обвязка твердотопливного котла с теплоаккумулятором

Конструкция теплоаккумурятора такая. Он представляет из себя утепленную емкость для воды определенной вместительности, которую можно рассчитать.

При расчете бака для теплоаккумулятора можно следовать такому правилу. Объем бака принимается в соотношении 25 – 30 л воды 1 Вт мощности, исходя из обогрева небольшого помещения.

Схема включения

Схема отопления включает в себя такие основные элементы.

• Циркуляционный насос.
• Трехходовый и обратный клапан.

Сразу вода проходит по трубопроводу от источника тепла через трехходовый клапан на отопительные приборы до тех пор, пока не достигается определенная температура. Например, 60°.

При этой температуре клапан будет добавлять в систему холодную воду. При этом на выходе должна быть температура 60°.

Обратный клапан присоединяется параллельно трехходовому термостату. Он включится при остановке насоса. При этом котел и теплоаккумурятор будут работать напрямую.

Эта схема отопления работает полностью автономно

Некоторые важные особенности

При подключении и монтаже нужно соблюдать некоторые важные правила. Для обеспечения долгой и бесперебойной работы системы, температура на входе должна быть около 40 или 45°, а на выходе из котла температура должна составлять примерно 55°. Если это условие не будет выполнено, на стенках оборудования начнет собираться конденсат, который постепенно будет разрушать металл.

Итак, было рассмотрено, что такое обвязка твердотопливного котла. Перечисленные выше схемы обводки наиболее распространенные, что связано, в первую очередь, с легкостью монтажа и надежностью работы. Правильное подключение определенного узла в монтаже системы, последовательность соединения соединительных труб необходимо делать правильно. Котел должен быть оснащен аварийным контуром, чтобы система могла работать даже во время ремонтных работ системы. Только правильное подключение обеспечит эффективность работы всей отопительной системы, и отопление помещения будет максимально эффективным.

Как подключается аварийная система — основные схемы

Мы уже упоминали об аварийной системе, расскажем лишь об основных ее функциях:

1. защита от повышенного давления;
2. предотвращение конденсации влаги;
3. защита от перегрева.

№1. Клапан-предохранитель

Этот клапан обеспечивает защиту от повышенного давления теплоносителя и устанавливается на выходе из теплогенератора. Как уже отмечалось, его можно установить отдельно или же в составе аварийной группы.

К специальному патрубку подсоединяется шланг для слива. Когда клапан срабатывает, излишки воды из системы посредством этого шланга сливаются в канализационную систему.

№2. Аварийный теплообменник

Этот прибор защищает котел отопления и всю систему в целом от возможного перегрева. Последний может случиться, если:

1. мощность котла превысила потребность системы;
2. насос перестал работать по причине отключения подачи электроэнергии или поломки.

Прибор включает в себя специальный клапан с термодатчиком и охладительный модуль. Оба элемента могут устанавливаться как в сам котел, так и врезаться в подачу рабочей жидкости. Если температура превысит определенное значение, термодатчик сработает и клапан откроется.

Далее вода из трубопровода подается в охладительный модуль, где «берет» у рабочей жидкости лишнее тепло. После этого вода уходит в канализационную систему. Как видим, это достаточно эффективная обвязка твердотопливного котла отопления.

№3. Вспомогательный контур

Еще один контур с циркуляцией жидкости естественного типа может потребоваться для защиты от перегревания. Характерно, что к этому корпусу необходимо подключить накопительный резервуар для горячего водоснабжения.

Если система работает правильно, то давление, образуемое насосом, закроет вспомогательный контур посредством клапана, в результате вода по нему циркулировать не будет. Но как только насос по той или иной причине перестает работать, теплоноситель начинает циркулировать во вспомогательном контуре. В результате он охлаждается до требуемого значения.

№4. Термостатический смеситель

Это устройство необходимо для того, чтобы поддерживать минимальную температуру на входе в отопительный прибор и тем самым предотвращать конденсацию влаги. Его устанавливают на «обратке» и подключают посредством сантехнического элемента – байпаса.

Если температура рабочей жидкости в «обратке» будет низкой, то термосмеситель откроется и «добавит» горячей воды. Когда температура достигнет нужного значения, прибор закроется, а подача горячей воды, следовательно, прекратится.

Обратите внимание! Данная схема может быть использована в отопительной системе любого типа

Понимание котла простым языком

Итак, твердотопливный котел по сути — это большая металлическая емкость, внутри которой горит «костер» на твердом топливе. Основная проблема такого принципа обогрева (с этой проблемой сталкивается и производитель котельного оборудования, и пользователь, устанавливающий и эксплуатирующий это оборудование) — это проблема контроля интенсивности горения внутри котла. Если с газовым и электрическим оборудованием все предельно ясно, то в случае твердого топлива контроль становится действительно проблематичным.

Однако производители постоянно работают над улучшением характеристик своей продукции, и 99,9% производимых твердотопливных котлов контролируют процесс горения с помощью автоматики, которая управляет насосами котла, и (самое важное) вентилятором, который подает внутрь камеры воздух. При замедлении или остановке вентилятора подача воздуха прекращается, образуется нехватка кислорода (для поддержания горения), и котел снижает интенсивность горения

Отметим, что снижается именно интенсивность горения, полного прекращения процесса не происходит. Именно в этом и кроется корень проблемы, и он отражается в двух аспектах:

1. Если ваша система отопления уже нагрелась, но внутри котла все-таки присутствует еще некоторое количество несгоревшего топлива, в доме будет становиться все жарче. Фактически это означает, что остаточное топливо расходуется бесполезно (тепло «улетает в трубу»).
2. Аспект безопасности: если произошло внешнее отключение электроэнергии, остановился насос и вентилятор, температура внутри камеры будет расти, котел может «вскипеть», и ситуация может стать опасной вплоть до физического разрушения котельного оборудования.

Именно поэтому главное требование к твердотопливному котлу — наличие грамотно рассчитанной и подобранной автоматики, которая сможет использовать топливо максимально эффективно и безопасно. Для повышения эффективности и безопасности рекомендуется устанавливать в систему теплоаккумуляторы.

Приступаем к разбору схем обвязки твердотопливных котлов. Заранее отметим, что все схемы приведены для закрытых систем отопления, работающих под избыточным давлением и не имеющих в своем составе открытого расширительного бачка, напрямую связанного с атмосферой.

Распространённые ошибки во время обвязки газового котла

Большой котёл нагревает воду быстрее, а значит, потребляет больше топлива. Это также стоит иметь в виду при покупке и подключении газового оборудования

Особое внимание уделите контролю над уровнем давления в расширительном баке. Неправильно подобранный размер бака также может негативно отразится на работе всей системы в целом. Схема обвязки двухконтурного котла — дело непростое

Схема обвязки двухконтурного котла — дело непростое

Оптимальным решением станет обращение в специализированную газовую службу, сотрудники которой быстро подключат установку к системе газоснабжения

Схема обвязки двухконтурного котла — дело непростое. Оптимальным решением станет обращение в специализированную газовую службу, сотрудники которой быстро подключат установку к системе газоснабжения.

Все больше собственников не только частных домов, но и городских квартир, не желая зависеть от коммунальных структур, монтируют в своих жилищах автономные системы обогрева, «сердцем» которых является котел – генератор тепла. Но сам по себе он работать не может. Схема обвязки котла отопления – это совокупность всех вспомогательных приборов и труб, которые соединены по определенной схеме и представляют собой единый контур.

Для чего необходима

• Обеспечение циркуляции жидкости по системе и передача тепловой энергии в помещения, в которых установлены отопительные приборы – радиаторы.
• Предохранение котла от перегрева, а также защита жилища от проникновения в него природного или угарного газов в случае возникновения нештатных ситуаций. Например, пропадание пламени горелки, протечка воды и тому подобное.
• Поддержание давления в системе на требуемом уровне (расширительный бак).
• Правильно смонтированная схема подключения газового котла (обвязка) позволяет ему устойчиво работать в оптимальном режиме, что значительно сокращает расход топлива и дает экономию на отоплении.

Основные элементы схемы

• Генератор тепла – котел.
• Мембранный (расширительный) бак – экспансомат.
• Регулятор давления.
• Трубная магистраль.
• Запорная арматура (краны, клапана).
• Фильтр грубой очистки – «грязевик».
• Соединительные (фитинги) и крепежные элементы.

В зависимости от вида выбранного контура отопления (и котла) в ней могут быть и другие составные части.

Схема обвязки двухконтурного отопительного котла, как и одноконтурного, зависит от многих факторов. Это и возможности самого агрегата (в том числе, и его комплектация), и условия эксплуатации, и особенности устройства системы. Но имеются и различия, которые определяются принципом движения теплоносителя. Так как в частных жилищах используются котлы, обеспечивающие и теплом, и горячей водой, рассмотрим пример классической обвязки именно двухконтурного прибора с принудительной циркуляцией теплоносителя.

Контур отопления

Вода, нагретая в теплообменнике до нужной температуры, с выхода котла «уходит» по трубам к радиаторам, которым и передает тепловую энергию. Охлажденная жидкость возвращается обратно на вход генератора тепла. Ее движением управляет циркуляционный насос, которым оснащен практически каждый агрегат.

Между последним в цепочке радиатором и котлом устанавливается расширительный бак для компенсации возможных перепадов давления. Здесь же – «грязевик», предохраняющий теплообменник от мелких фракций, которые могут попасть в теплоноситель из батарей и труб (частички ржавчины и отложений солей).

Врезка трубы для подачи холодной воды (подпитка) делается на участке между котлом и первым радиатором. Если ее обустроить на «обратке», то это может вызвать деформацию теплообменника из-за разности температур его и «подпиточной» жидкости.

Контур ГВС

Работает, как и при пользовании газовой колонкой. На вход ГВС котла подается холодная вода из водопровода, а с выхода нагретая идет по трубам к точкам водоразбора.

Схема обвязки настенных котлов аналогична.

Существует и ряд других ее видов.

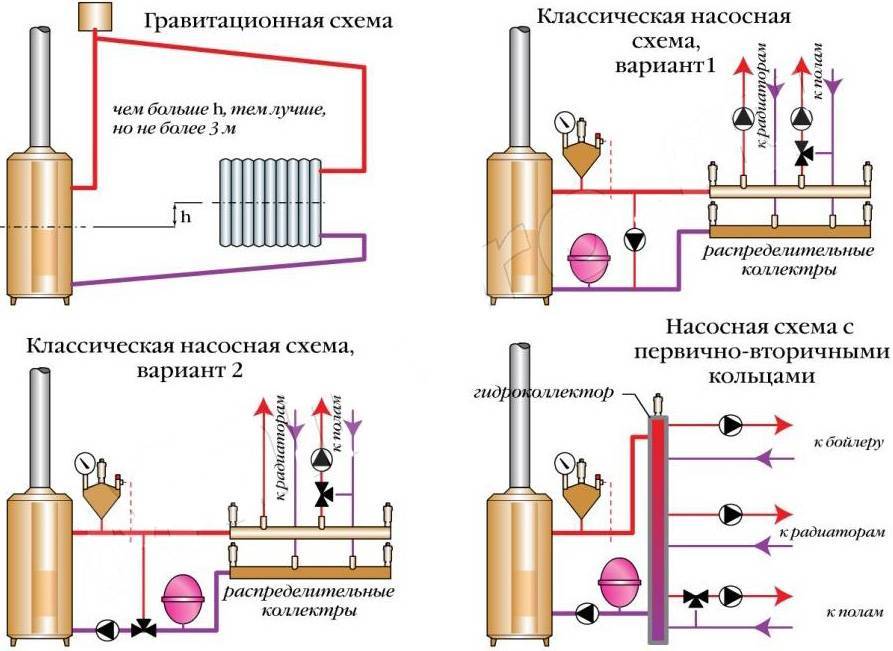

Гравитационная

В ней отсутствует водяной насос, а циркуляция жидкости происходит за счет разности температур на входе и выходе контура. Такие системы не зависят от электроснабжения. Мембранный бак открытого типа (ставится в самой верхней части трассы).

С первично-вторичными кольцами

В принципе, это аналог уже упоминавшейся гребенки (коллектора). Используется такая схема, если необходимо обогреть большое количество комнат и подсоединить систему «теплые полы».

Есть и другие, которые для частных домов не применяются. Кроме того, в перечисленных могут быть и некоторые дополнения. Например, смеситель с сервоприводом.

Статьи

Подключение котла

Следует отметить, что обвязка газовых, дизельных и электрических теплогенераторов практически одинакова. Тут надо учитывать, что подавляющее большинство настенных котлов оборудовано встроенным циркуляционным насосом, а многие модели – и расширительным баком. Для начала рассмотрим схему подключения простого газового или дизельного агрегата:

На рисунке изображена схема закрытой системы с мембранным расширительным баком и принудительной циркуляцией. Этот способ обвязки встречается наиболее часто. Насос с байпасной линией и грязевиком находится на обратной магистрали, там же стоит расширительная емкость. Давление контролируется с помощью манометров, удаление воздуха из котлового контура происходит через автоматический воздухоотводчик.

Когда теплогенератор снабжен собственным насосом, а также контуром для подогрева воды на нужды ГВС, разводка труб и монтаж элементов выглядит следующим образом:

Здесь показан настенный котел с принудительным нагнетанием воздуха в закрытую камеру сгорания. Для удаления дымовых газов служит двустенный коаксиальный газоход, выведенный на улицу горизонтально сквозь стену. Если топка агрегата – открытая, то нужен традиционный дымоход с хорошей естественной тягой. Как правильно установить дымоходную трубу из сэндвич – модулей, изображено на рисунке:

В загородных домах большой площади нередко приходится состыковывать котел с несколькими контурами отопления – радиаторным, теплыми полами и бойлером косвенного нагрева для нужд ГВС. В такой ситуации оптимальным решением будет задействовать гидравлический разделитель. Он позволит организовать независимую циркуляцию теплоносителя в котловом контуре и одновременно послужит распределительной гребенкой для остальных ветвей. Тогда принципиальная схема отопления двухэтажного дома будет иметь такой вид:

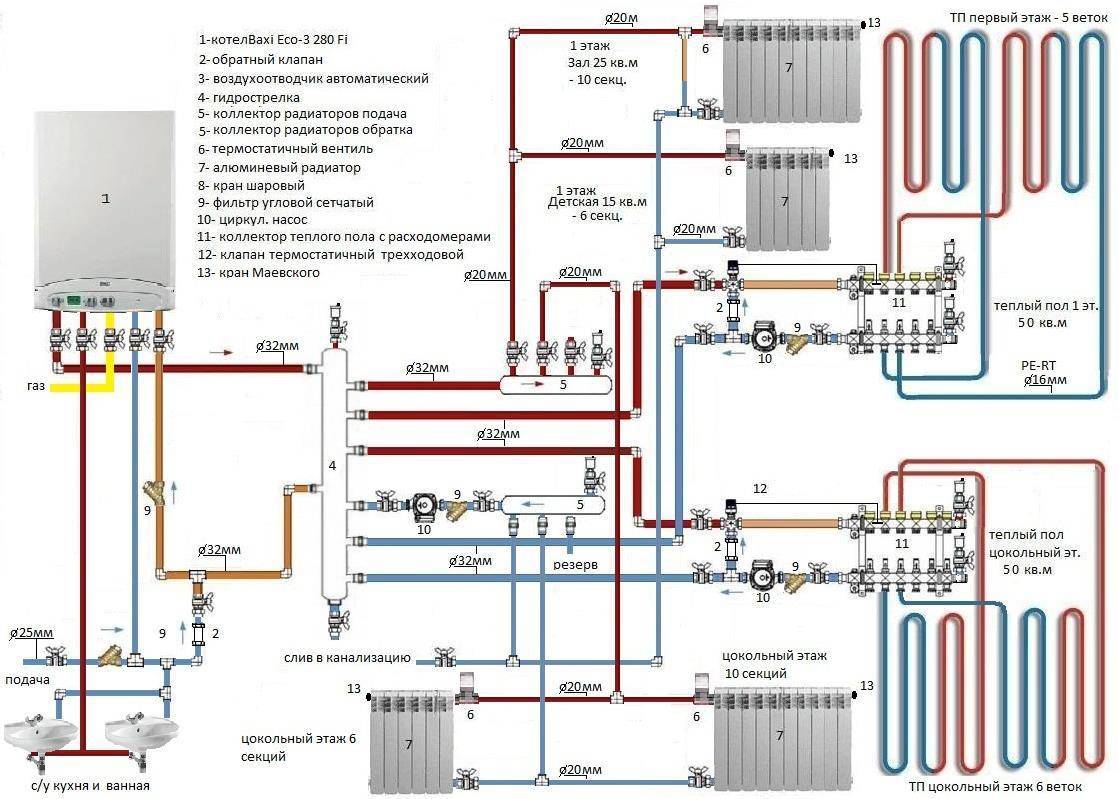

По этой схеме на каждом контуре отопления предусмотрен собственный насос, благодаря чему он работает независимо от остальных. Поскольку к теплым полам следует подавать теплоноситель с температурой не более 45 °С, на этих ветвях задействованы трехходовые клапаны. Они подмешивают горячую воду из основной магистрали тогда, когда снижается температура теплоносителя в контурах теплых полов.

С теплогенераторами на твердом топливе дело обстоит сложнее. Их обвязка должна учитывать 2 момента:

• возможный перегрев из-за инертности агрегата, дрова никак не удастся потушить быстро;
• образование конденсата при поступлении в котоловой бак холодной воды из сети.

Чтобы избежать перегрева и возможного закипания, циркуляционный насос всегда ставится на обратке, а на подаче сразу за теплогенератором должна стоять группа безопасности. Она состоит из трех элементов: манометра, автоматического воздухоотводчика и предохранительного клапана. Наличие последнего имеет решающее значение, именно клапан сбросит лишнее давление при перегреве теплоносителя. Если вы решили организовать отопление дома дровами, то нижеприведенная схема обвязки обязательна для исполнения:

Здесь же байпас и трехходовой клапан защищают топку агрегата от выпадения конденсата. Клапан не пропустит в малый контур воду из системы, пока температура в нем не достигнет 55 °С. Подробную информацию по этому вопросу можно получить, просмотрев видео:

Многие домовладельцы ставят в помещении топочной два разных источника тепла. Их надо правильно обвязать и подключить к системе. На этот случай мы предлагаем 2 схемы, одна из них – для твердотопливного и электрического котла, совместно работающих с радиаторным отоплением.

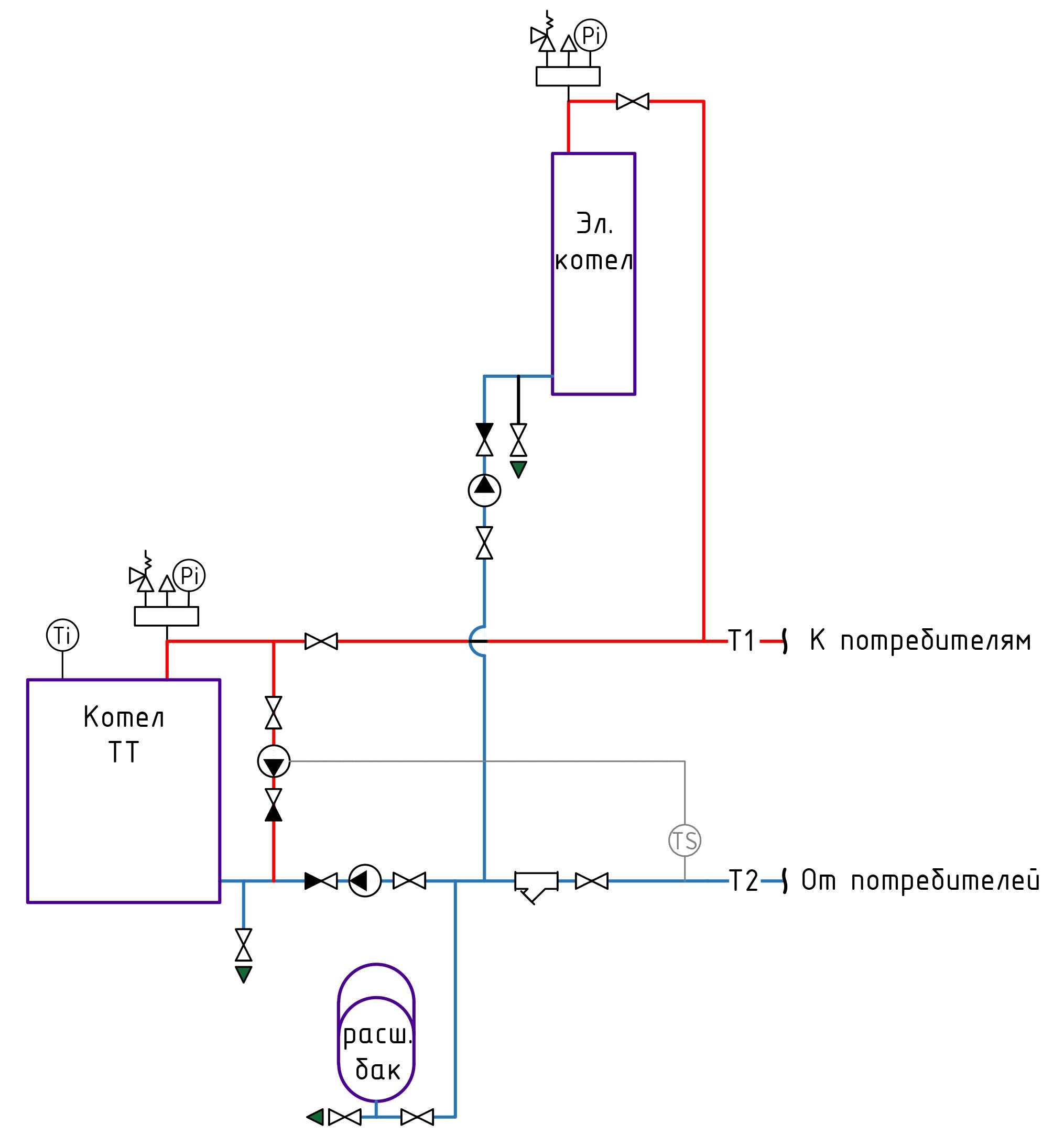

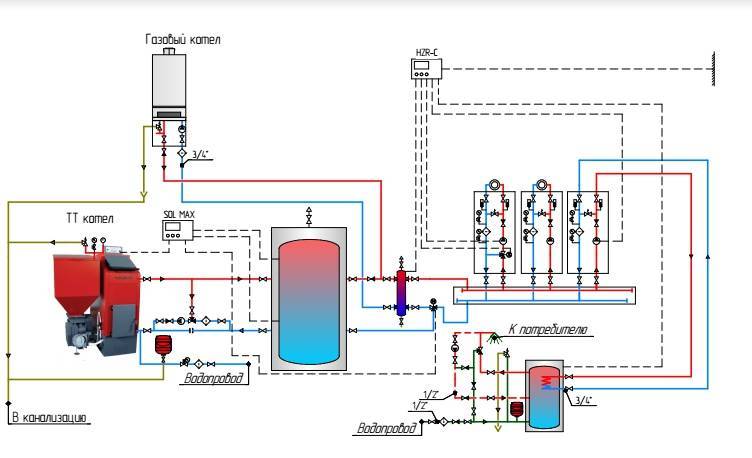

Вторая схема объединяет газовый и дровяной теплогенератор, подающие тепло на обогрев дома и приготовление воды для ГВС:

Система отопления с принудительной циркуляцией

Круговорот теплоносителя осуществляется с помощью циркуляционного насоса. Это позволяет решить проблему низкой температуры в обратной линии, путем добавления в нее горячей воды из линии подачи. Также достигаются более комфортные условия отопления, благодаря возможности регулировки температуры в отопительных приборах. Однако есть и существенные минусы:

• Повышается вероятность перегрева, если отопительные приборы в помещении настроены на низкое потребление тепла.
• При отсутствии электропитания, циркуляционный насос уже не сможет выполнять свою функцию, а следовательно движение теплоносителя прекратится. Это также может привести к перегреву.

К примеру, чтобы снизить риск аварийного повышения температуры в системе отопления, твердотопливные пиролизные котлы отопления «Траян» снабжаются внешними или встроенными аварийными теплообменниками.

Включение в схему обвязки баков-аккумуляторов позволяет накапливать излишнее тепло и по мере необходимости отдавать его в систему отопления. Это позволяет решить несколько проблем:

• В случае низкого потребления тепла, излишки горячего теплоносителя накапливаются для последующего использования.
• При низком потреблении тепла, твердотопливный котел все равно работает на номинальной мощности.
• Позволяет использовать устройства большей мощности.

На рисунке представлена обвязка твердотопливного котла с теплоаккумулятором и циркуляционного насоса:

Фото 4: Обвязка по схеме с принудительной циркуляцией

Многих владельцев частных домов, проектирующих систему отопления, интересует вопрос, возможна ли обвязка твердотопливного котла полипропиленом? Использование полипропиленовых труб накладывает определенные требование на температуру теплоносителя. Специалисты советуют при использовании труб из полипропилена в системе отопления, первые 1-1.5 метра подающей линии выполнять из металла, а также использовать больший диаметр труб и термостатический клапан. Естественно следует всячески избегать перегрева твердотопливного котла.

Схемы сетей с буферной емкостью

Существуют разные типы буферных накопителей. Это и простые баки с входными и выходными патрубками, по которым циркулирует вода по одному контуру и перемешивается. Их чаще всего применяют для твердотопливных котлов или для контура горячего водоснабжения. Например, схема подключения буферной емкости к твердотопливному котлу выглядит так:

1. Теплогенератор, который является или твердотопливным котлом, или любым другим отопительным агрегатом. Нагретая вода от него напрямую попадает в буферную емкость.
2. Буферный накопитель в таком случае представляет собой обычную пустотелую утепленную емкость, горячая вода из которой дальше циркулирует во вторичном контуре отопления или подается на горячее водоснабжение.
3. Расширительный бак, который позволяет поддерживать давление в системе.
4. Запорная и регулирующая арматура.
5. Циркуляционные насосы в отопительном и вторичном контуре.
6. Потребители тепла – радиаторы, теплый пол, другие приборы.

Такая схема проста и не требует особого расчета. Необходимо лишь правильно подобрать емкость бака.

Существуют и накопительные емкости, в которых встраиваются теплообменники. В таком случае вода от теплогенератора напрямую попадает в бак и нагревает уже содержащуюся в нем воду. Теплогенератором может быть как котел, так и солнечный коллектор, тепловой насос или другое оборудование. В баке может быть не один, а несколько теплообменников для горячего водоснабжения и разных контуров отопления.

В такой системе может быть не одна, а несколько буферных емкостей, которые дублируют и заменяют друг друга. Также возможно применение нескольких разных отопительных теплогенераторов, от разных источников энергии. Это позволяет уменьшить зависимость от энергоресурсов. Например, в одной системе возможно использование твердотопливного котла, солнечного коллектора, теплового насоса.

С помощью системы трубопроводов энергия из этих источников нагревает воду в буферной емкости, которая потом через систему теплообменников передается дальше на теплый пол, отопительные приборы или греет проходящую воду горячего водоснабжения.

Такие сложные системы требуют применения качественных и надежных устройств регуляции и автоматики. Необходимо большое количество датчиков, циркуляционных насосов и других приборов, которые будут отслеживать температуру, давление и другие параметры сети.

Важно понимать, что необходимо использовать только качественные емкости, на которых исправно работают защитные элементы, которые не позволяют температуре воды и давлению подниматься выше опасного предела. Большинство буферных емкостей производятся промышленным способом из стальных баков с антикоррозийным покрытием, теплоизоляции и защитных элементов. Можно ли изготовить буферную емкость своими руками для твердотопливного котла, как чаще всего используемого агрегата? Рассмотрим этот вопрос

Можно ли изготовить буферную емкость своими руками для твердотопливного котла, как чаще всего используемого агрегата? Рассмотрим этот вопрос

Большинство буферных емкостей производятся промышленным способом из стальных баков с антикоррозийным покрытием, теплоизоляции и защитных элементов. Можно ли изготовить буферную емкость своими руками для твердотопливного котла, как чаще всего используемого агрегата? Рассмотрим этот вопрос.

Закрытая система с естественной циркуляцией

В отличие от вышеописанной схемы эта обвязка пеллетного котла предусматривает использование мембранного бака закрытого типа. Его рекомендуется размещать на обратной трубе в наиболее низкой точке. При этом оптимальным является такой бак, в котором помещается более 10% воды, используемой во всей системе.

Состав схемы представлен:

1. Котлом отопления.
2. Группой безопасности.
3. Подающей линией нагретой воды.
4. Радиаторами отопления.
5. Мембранным баком.
6. Обратной линией подачи воды.

Группа безопасности является отдельным устройством, которое должно состоять как минимум из радиаторов и предохранительного клапана. Последний соединяют с канализацией с помощью сливного шланга. Его назначение — сбрасывать избыточное давление. Также в состав этого устройства может входить манометр, который позволяет визуально оценить давление в системе.

Первые два элемента группы безопасности могут быть установлены и по отдельности. Довольно часто эту группу не нужно устанавливать, ведь она уже включена в конструкцию котла. Согласно многим видео правила монтажа основных элементов обвязки являются фактически такими же, как правила установки компонентов вышеописанной схемы.
