Как правильно выбрать шаг обрешетки и стропильной системы под мягкую кровлю

Устройство стропильной системы кровли: технология работ

Кровля может быть сооружена с помощью висячей или наслонной стропильной системы. Процесс можно разделить на несколько этапов.

  1. Подготовительные работы. Необходимо измерить высоту всех стен и устранить расхождения, появляющиеся в процессе кладки. С помощью уровня и отвеса можно убедиться в том, что такие расхождения могут быть в пределах 1-2 см. Кроме того, углы дома могут отклоняться от 90° и их, по возможности, также следует поправить. Для домов из кирпича и бетонных блоков применяют цементно-песчаную выравнивающую стяжку, для деревянных – подкладочные брусья и рейки. Это необходимо потому, что расчет стропильной кровли выполняется для идеально ровных поверхностей.
  2. Укладка мауэрлата. Вначале поверх чердачного перекрытия укладывают гидроизоляционный материал (обычно – рубероид). На нем будет лежать мауэрлат и (если это предусмотрено конструкцией) лежень. Следует знать, что мауэрлатом можно компенсировать отклонение углов от прямоугольности.
  3. Под лежень необходимо укладывать два слоя рубероида. Крепят его с помощью скоб к внутренним стенам дома. Можно использовать анкерные болты. Необходимо проверять горизонтальность положения этой детали кровли.
  4. Монтаж стоек и прогона. Если крыша собирается без лежня, необходимы стойки. Места их расположения рассчитывают заранее. Крепят их в нижней части схватками друг к другу возле каждой стропильной ноги (для поддержки последних) в вертикальном положении. После выравнивания горизонтальных поверхностей стен, стойки изготавливаются одинаковой длины. Прогон может быть один (коньковый), но часто устанавливают дополнительные – по бокам.
  5. Монтируется стропильная система для мягкой кровли. Для удобства работы вначале следует соорудить леса. Разметка стропильных ног может производиться по шаблону, если все вышеуказанные условия выполнены. В том случае, если отклонения по высоте и углам стен слишком велики, необходимо выполнять разметку для каждой стропильной ноги. Вначале крепят крайние ноги, натягивают между ними шнур, по которому ориентируются, отмеряя остальные стропилины. Расстояние между ними отмеряют с помощью мерных реек. Узлы стропильной кровли соединяются «врубкой», с помощью скоб, гвоздей и саморезов. После этого крепят «кобылки»: они будут поддерживать карнизный свес. Длина такого свеса не должна превышать 0,6 м. Его зашивают погонажным материалом.
  6. Стропильная кровля данного типа предполагает установку стропил с шагом в диапазоне 0,6 – 2,0 м. Расстояние выбирается в зависимости от сорта древесины и расчетной нагрузки. После установки стойки крепят к стенам дома с помощью проволоки и анкерных болтов: это необходимо для предотвращения разрушения конструкции ветром.

Вашему вниманию видео, демонстрирующее процесс установки стропильных ферм

Создание обрешетки под мягкую черепицу

Шаг 1. С учетом несущей способности фундамента и формы крыши создается стропильная система из доски с сечением 150х50 мм. Элементы устанавливаются с шагом 60 см.

Создание стропильной системы

Шаг 2. Изнутри к стропилам крепится пароизоляционная мембрана, которая предотвратит воздействие влаги, исходящей изнутри дома, на материалы кровли. Рулон пароизоляции раскатывается параллельно карнизу, фиксация материала производится путем использования строительного степлера к стропилам. Отдельные полосы материала укладываются внахлест друг на друга. Нахлест равен 10-15 см. Также производится нахлест мембраны и на стены.

Пароизоляционная мембрана

Крепление пароизоляции

Шаг 3. Производится укладка утеплителя. Минеральная вата, которая будет использоваться в этом случае, имеет толщину 20 см. Это оптимальный вариант для регионов России. В целом, толщина утеплителя будет варьироваться в зависимости от климата местности. Материал укладывается сверху на пароизоляционную мембрану. Ширина утеплителя должна быть равна шагу установки стропил. Если материал укладывается в несколько слоев, то вертикальные швы должны располагаться с разбежкой.

Далее укладывается утеплитель

Укладка минеральной ваты

Шаг 4. С шагом 60 см устанавливается контрбрус сечением 5х5 см. Между отдельными брусками укладывается еще слой теплоизоляции толщиной 5 см.

Шаг между брусками составляет 60 см

Шаг 5. Производится укладка пародиффузионной мембраны, которая защитит материалы кровли от пыли и влаги. Она укладывается на утеплитель, рулон материала раскатывается параллельно карнизу. Отдельные полосы укладываются с нахлестом друг на друга не менее 10 см. Также обеспечивается выпуск мембраны на 20 см за контур утепленного слоя здания. Фиксация материала производится при помощи степлера. Нахлесты дополнительно проклеиваются липкой лентой.

Укладка пародиффузионной мембраны

Рулон раскатывается параллельно карнизу

Нахлесты проклеиваются липкой лентой

Шаг 6. Для обеспечения подкровельной вентиляции создается вентиляционная камера. Для этого параллельно стропилам устанавливаются контрбруски с сечением 5х5 см и шагом 30 см. Бруски крепятся в шахматном порядке так, чтобы между ними каждые 1,5-2 м был свободный промежуток около 5-10 см.

Схема крепления контрбрусков

Бруски прибиваются

Результат работы

Шаг 7. Из ориентировано-стружечной плиты или фанеры создается сплошное основание под гибкую черепицу. Толщина материала – не менее 9 мм. Плиты относительно друг друга укладываются вразбежку, при этом между ними остаются небольшие зазоры – 4-10 мм. Листы укладываются параллельно карнизу.

Далее монтируется сплошная обрешетка

Монтаж основания из ориентировано-стружечной плиты

Между листами остаются небольшие зазоры

Шаг 8. Производится крепление карнизных планок. Они устанавливаются на край сплошного основания. Фиксация производится саморезами с шагом 25-30 см. Отдельные элементы устанавливаются с нахлестом друг на друга. Нахлест обязательно промазывается герметиком.

Фиксация карнизных планок

После этого производятся монтаж водосточной системы, настил подкладочного ковра и непосредственно укладка мягкой кровли.

Видео – Создание основания под мягкую кровлю

Обрешетка является одной из важнейших деталей в системе кровли, созданной с использованием мягкой черепицы

Создать обрешетку несложно, но важно помнить обо всех тонкостях монтажа, иначе кровельный материал долго не прослужит

Особенности гибкой кровли

Мягкая кровля также известна как битумная черепица. Впервые на рынке стройматериалов она была представлена около 30 лет назад. Изготавливается этот эластичный материал на основе стеклохолста или полиэстера, которые пропитываются битумными составами. В результате получается устойчивый к воде, прочный, но при этом гибкий материал, который идеально подходит для финишной отделки крыши.

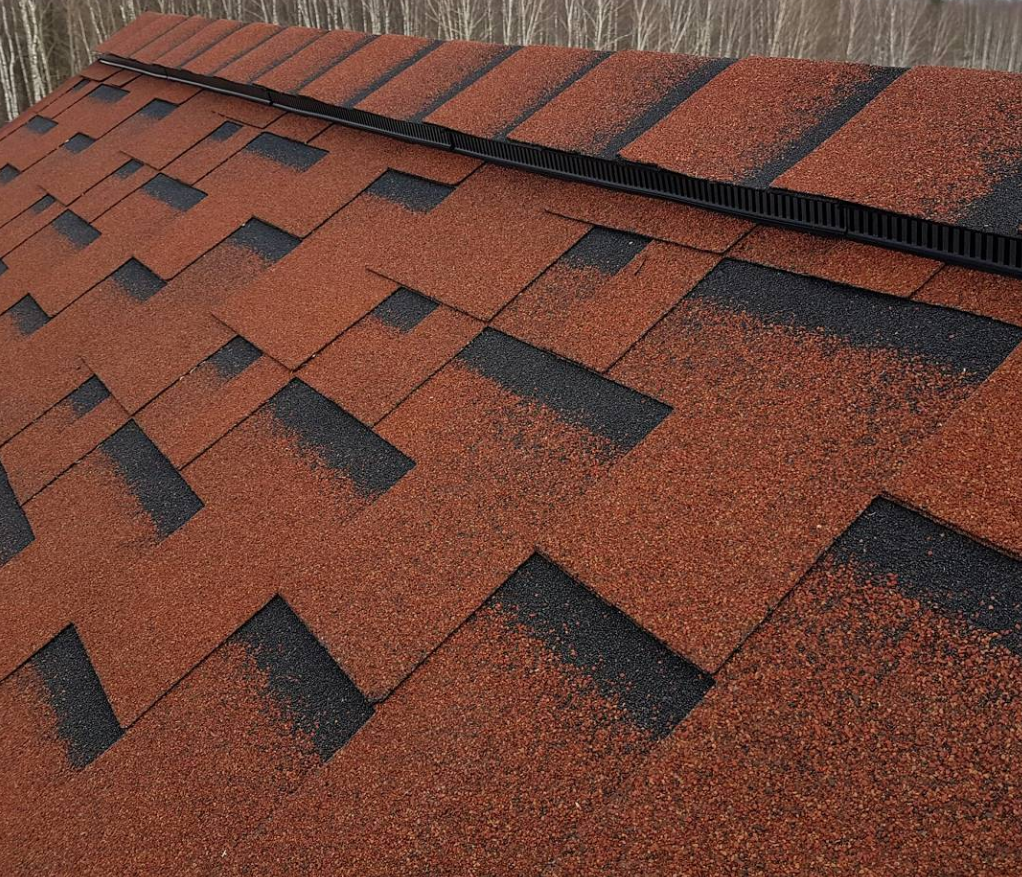

Гибкая черепица

Гибкая черепица Ruflex МINT

Поверхность гибкой черепицы всегда покрыта специальной посыпкой – мелкой крошкой, получаемой во время переработки различных минералов. А нижний слой имеет липкое основание, которое позволяет приклеить черепицу на крышу. Черепица такого типа используется при обустройстве кровель с углами ската не менее 11-12 градусов.

Гибкая черепица

Из-за своей мягкости такая черепица нуждается в особом основании. Укладываться она может только на определенным образом сделанную обрешетку.

Монтаж гибкой черепицы

Стропильная система мансардной крыши

Большинство частных домов имеет эксплуатируемое подкровельное пространство, называемое мансардой. Такая конструкция отличается увеличенной высотой ската, что вызвано необходимостью создания жилого помещения удобной высоты. Как правило, скаты мансардной крыши ломаные, имеющие изменяющийся угол уклона. Для их установки применяют двойную стропильную систему.

Крутизна нижних полускатов мансардной крыши значительно превышает наклон верхних их продолжений. Плоскостная нагрузка, воспринимаемая ими, не велика. Благодаря этому стропила в нижней части могут устанавливаться с максимальным шагом. Верхние коньковые скаты рекомендуется монтировать с уменьшенным промежутком друг от друга.

Рекомендации относительно нагрузки и параметров обрешетки

Оптимальным шагом при создании обрешетки под мягкие материалы кровли считается величина, не превышающая 10 см. Данная норма вызвана определенными характеристиками изделий. Для сплошного слоя идеально подходит калиброванная обрезная доска, о которой уже упоминалось выше. Также помогут создать идеальную ровную поверхность без швов – водостойкая фанера и листы ДСП. Следует учитывать, что данный слой должен плотно крепиться к доскам и иметь влажность, не превышающую 20 %

При создании конструкции  обращаем внимание, чтобы ее прочность соответствовала нагрузке, которая будет на нее давить:

  • Учитывайте возможную нагрузку от снежных покровов;
  • Рассчитайте нагрузку, которая создается от материалов кровли.

Относительно этих показателей определяются необходимые параметры обрешетки. Таким образом, если шаг укладки около 50 см, то следует использовать доску с толщиной не менее 20 мм, а при шаге – 120 см – не менее 30 мм. Стоит отметить, что одной из особенностей мягкой кровли считается устойчивость к биологическим поражениям, однако это не касается дерева, из которого сбивают обрешетку. По этой причине рекомендуется выполнять специальную обработку антисептиками, которые уберегут конструкцию от грибков.

Создание обрешетки под мягкую черепицу

Шаг 1. С учетом несущей способности фундамента и формы крыши создается стропильная система из доски с сечением 150х50 мм. Элементы устанавливаются с шагом 60 см.

Создание стропильной системы

Шаг 2. Изнутри к стропилам крепится пароизоляционная мембрана, которая предотвратит воздействие влаги, исходящей изнутри дома, на материалы кровли. Рулон пароизоляции раскатывается параллельно карнизу, фиксация материала производится путем использования строительного степлера к стропилам. Отдельные полосы материала укладываются внахлест друг на друга. Нахлест равен 10-15 см. Также производится нахлест мембраны и на стены.

Пароизоляционная мембрана

Крепление пароизоляции

Шаг 3. Производится укладка утеплителя. Минеральная вата, которая будет использоваться в этом случае, имеет толщину 20 см. Это оптимальный вариант для регионов России. В целом, толщина утеплителя будет варьироваться в зависимости от климата местности. Материал укладывается сверху на пароизоляционную мембрану. Ширина утеплителя должна быть равна шагу установки стропил. Если материал укладывается в несколько слоев, то вертикальные швы должны располагаться с разбежкой.

Далее укладывается утеплитель

Укладка минеральной ваты

Шаг 4. С шагом 60 см устанавливается контрбрус сечением 5х5 см. Между отдельными брусками укладывается еще слой теплоизоляции толщиной 5 см.

Шаг между брусками составляет 60 см

Шаг 5. Производится укладка пародиффузионной мембраны, которая защитит материалы кровли от пыли и влаги. Она укладывается на утеплитель, рулон материала раскатывается параллельно карнизу. Отдельные полосы укладываются с нахлестом друг на друга не менее 10 см. Также обеспечивается выпуск мембраны на 20 см за контур утепленного слоя здания. Фиксация материала производится при помощи степлера. Нахлесты дополнительно проклеиваются липкой лентой.

Укладка пародиффузионной мембраны

Рулон раскатывается параллельно карнизу

Нахлесты проклеиваются липкой лентой

Шаг 6. Для обеспечения подкровельной вентиляции создается вентиляционная камера. Для этого параллельно стропилам устанавливаются контрбруски с сечением 5х5 см и шагом 30 см. Бруски крепятся в шахматном порядке так, чтобы между ними каждые 1,5-2 м был свободный промежуток около 5-10 см.

Схема крепления контрбрусков

Бруски прибиваются

Результат работы

Шаг 7. Из ориентировано-стружечной плиты или фанеры создается сплошное основание под гибкую черепицу. Толщина материала – не менее 9 мм. Плиты относительно друг друга укладываются вразбежку, при этом между ними остаются небольшие зазоры – 4-10 мм. Листы укладываются параллельно карнизу.

Далее монтируется сплошная обрешетка

Монтаж основания из ориентировано-стружечной плиты

Между листами остаются небольшие зазоры

Шаг 8. Производится крепление карнизных планок. Они устанавливаются на край сплошного основания. Фиксация производится саморезами с шагом 25-30 см. Отдельные элементы устанавливаются с нахлестом друг на друга. Нахлест обязательно промазывается герметиком.

Фиксация карнизных планок

После этого производятся монтаж водосточной системы, настил подкладочного ковра и непосредственно укладка мягкой кровли.

Основные характеристики основания

Каркасом скатной крыши служит стропильная система, выполненная из деревянного бруса или металла. Чтобы уложить кровельный настил, на этом каркасе монтируют специальное основание – обрешетку. Для жестких кровельных материалов, листовых и штучных, достаточно разреженной обрешетки из досок или брусков, уложенных поперек стропильных ног.

Расстояние между элементами обрешетки выбирают с учетом характеристик кровельного материала и угла наклона скатов.

Если речь идет о мягком кровельном покрытии, то вариант только один – сплошной настил. Гибкий, эластичный битумный ковер, размягченный жаркими лучами солнца, провиснет между компонентами разреженной обрешетки.

Основание под ковер из рубероида или наплавляемых материалов, гибкую черепицу можно сделать своими руками

Чтобы получить качественную сплошную обрешетку, важно разобраться, какие варианты конструкции существуют, из чего делают и каким образом монтируют настил

Проверка готовой конструкции

Монтировать мягкую кровлю начинают после проверки качества готовой обрешетки. Допущенные ошибки дорого обойдутся – битумные материалы невозможно использовать повторно после демонтажа, в отличие от жестких листовых и штучных.

Проверяют:

  • Жесткость настила – он не должен прогибаться под весом человека.
  • Наличие и размер компенсационных зазоров – без них настил вспучится под воздействием высоких температур и влаги, слишком широкие зазоры станут причиной деформации кровельного покрытия. Обнаруженные щели можно закрыть жестяными полосками.
  • Качество поверхности обрешетки. Правильно выполненный настил не имеет заметных перепадов по высоте между планками или щитами.
  • Отсутствие торчащих шляпок крепежных элементов, острых краев, способных повредить кровельный ковер.
  • Наличие антисептической обработки всех деревянных деталей и щитов, из которых собрана конструкция. Уже смонтированную обрешетку полноценно не обработать – сопряжения элементов останутся недоступными и в ходе эксплуатации крыши послужат очагами распространения грибка.

Правила изготовления обрешетки

Создание обрешетки может производиться только с соблюдением определенных правил. В противном случае конструкция не будет служить долго, быстро испортится. А производитель мягкой черепицы не дает гарантии на свой материал в случае нарушения технологии монтажа.

Итак, особого внимания требует определение значение угла наклона ската кровли. Если он совсем мал и составляет всего 5-10 градусов, то мягкую черепицу укладывать необходимо только на сплошную обрешетку, изготовленную из фанеры, досок. Да и вообще в таком случае данный материал использовать не рекомендуется. В случае если угол ската равен значению в пределах 10-15 градусов, то обрешетка изготавливается из бруса сечением 45х50 мм, закрывается фанерой или OSB. Бруски устанавливаются с шагом 45 см. Если угол превышает 15 градусов, то для создания обрешетки применяется брус такого же сечения, но монтируется с шагом 60 см.

Как рассчитать угол наклона кровли

Таблица. Зависимость шага стропил от толщины используемого материала.

Шаг, смТолщина фанеры, ммТолщина OSB, ммТолщина доски, мм
3099Не используется
60121220
90181823
120212130
150272737

Во время монтажа обрешетки стоит помнить и о компенсационных зазорах, которые оставляются между элементами материала, из которого создается сплошное основание. Зазор между листами фанеры или OSB должен быть равен 5-10 мм. В случае разбухания материала он спасет кровлю от искривления, а кровельный материал – от повреждения.

Монтаж фанеры

Сборка кровли из гибких элементов

Укладка битумных гонтов стартует от карнизного свеса и продолжается вверх, к коньковому хребту.

Так, чтобы фигурный вырез расположенной ниже черепичины перекрывался своеобразным лепестком верхнего элемента, чтобы атмосферная вода стекала со скатов, не проникая внутрь кровельной системы.

Кроме приклеивания к обрешетке каждая черепичина фиксируется кровельными гвоздями с увеличенной по размерам шляпкой. Их прибивают, отступив от верхнего края элемента по 2-3 см. Забивают так, чтобы шляпка не погружалась в обрешетку, а находилась вровень с плоскостью кровли.

Специфика кровельных работ:

Первый ряд отступает от кромки свеса, оборудованного металлической планкой, 1-2 см.
Длинные скаты удобнее обустраивать, начиная с середины и продвигаясь в обе стороны потом. Каждый последующий ряд укладывают со смещением на половину лепестка по отношению к предыдущему.

По периметру скатов дополнительно наносят битумную мастику перед приклеиванием гонтов. Это необходимо, чтобы предотвратить отклеивание косым дождем.


Расстояние, на которое смещаются гонты во время укладки, зависит от специфической конфигурации лепестков. У мягкой черепицы от Технониколь из коллекции Джаз и Шинглас, к примеру, смещение варьирует в интервале 15-85 см. Подбирать гонты по рисунку при этом не надо, кровлю собирают абстрактно, итоговая картина сложится сама.

Особенности гибкой кровли

Мягкая кровля также известна как битумная черепица. Впервые на рынке стройматериалов она была представлена около 30 лет назад. Изготавливается этот эластичный материал на основе стеклохолста или полиэстера, которые пропитываются битумными составами. В результате получается устойчивый к воде, прочный, но при этом гибкий материал, который идеально подходит для финишной отделки крыши.

Гибкая черепица Ruflex МINT

Поверхность гибкой черепицы всегда покрыта специальной посыпкой – мелкой крошкой, получаемой во время переработки различных минералов. А нижний слой имеет липкое основание, которое позволяет приклеить черепицу на крышу. Черепица такого типа используется при обустройстве кровель с углами ската не менее 11-12 градусов.

Из-за своей мягкости такая черепица нуждается в особом основании. Укладываться она может только на определенным образом сделанную обрешетку.

Монтаж гибкой черепицы

Монтаж основания

Как говорилось ранее, конструкция обрешетки под мягкую кровлю может быть однослойной и двухслойной. Рассмотрим подробно установку элементов каждого из этих вариантов. На обрешетку, в свою очередь, будет укладываться подкладочный ковер.

Устройство однослойной обрешетки под мягкую кровлю

Для такого рода конструкции могут использоваться следующие материалы: Щитовые (ФСФ, ОСП-3).

Крепление листовых материалов ведется прямо на лаги стропильной системы в перпендикулярном направлении. Такой монтаж ведется достаточно быстро, так как используются крупноразмерные элементы.

Толщина осб под гибкую черепицу зависит от шага стропильных ног :

  • 27 мм – для шага стропил в 1,5м;
  • 21 мм – для шага стропил в 1,2м;
  • 18 мм – для шага стропил в 0,9м;
  • 12 мм – для шага стропил в 0,6м;
  • 9мм – для шага стропил меньше 0,6 м;

Соседние элементы укладываются с образованием 2-х мм зазора (если работы ведутся в зимнее время, то его нужно увеличить до 3 мм). Если пренебречь этим правилом, то под воздействием влаги древесные материалы могут набухнуть и вспучиться. Все настилаемые элементы необходимо обработать антисептическими растворами, так как их влагостойкость не идеальна.

При использовании листов ФСФ их закрепление на стропилах выполняется при помощи саморезов или гвоздей, с шагом в 150 мм. Чтобы подобрать подходящую длину крепежных элементов нужно воспользоваться следующей формулой:

  L = h × 2.5;

  • L – длина самореза или гвоздя;
  • h – толщина фанерного листа.

Установка листов ОСП ведется аналогичным образом. Для осуществления крепления, помимо саморезов, могут использоваться спиральные или кольцевые гвозди. Шаг между ними должен быть равен 150 мм, а в случае применения спиральных элементов его можно увеличить до 300 мм.

ОБРАТИТЕ ВНИМАНИЕ! Саморезы и гвозди нужно вгонять в листовой материал по самую шляпку. Таки образом покрытие будет лучше защищено от воздействия атмосферной влаги. Рассчитать количество черепицы и систему обрешетки вы можете на нашем онлайн калькуляторе

Рассчитать количество черепицы и систему обрешетки вы можете на нашем онлайн калькуляторе.

На последнем этапе ведется укладка подстилающего ковра, на который монтируется мягкая кровля.

Однослойная обрешетка из шпунтованных досок или теса

Основным принципом обустройства такого варианта основания под мягкую кровлю является поперечная укладка штучных деревянных элементов прямо на стропила.

Ширина досок обычно составляет 10-14 см.

Толщина же подбирается в зависимости от шага стропил, так как это расстояние напрямую влияет на требуемое сопротивление досок изгибу.

Закономерность следующая:

  • Шаг стропил от 300 до 900 мм – толщина доски 20 мм;
  • от 900 до 1200 мм – толщина доски 23 мм;
  • от 1200 до 1500 мм – толщина доски 30 мм;
  • Для шага в 1500 мм – толщина доски 37 мм;

Монтаж ведется от нижней кромки ската к коньку. При этом элементы должны укладываться строго перпендикулярно лотками вверх (для осуществления движения влаги от дождя по лотку к карнизу).

При воздействии влаги и скачков температур древесина изменяет свои геометрические размеры. Поэтому между торцами досок необходимо устраивать зазор в 3 мм. Крепление производится при помощи гвоздей или саморезов, забиваемых как можно ближе к кромочному краю изделия.

Установка сплошной двухслойной обрешетки

Главным отличием от однослойного основания под мягкую кровлю является наличие нижнего каркаса контробрешетки. Она выполняется из досок (25мм×(100-140)мм) или брусков (30×70мм, 50×50мм), путем их набивания на стропильное основание под прямым углом. Шаг досок контробрешетки должен составлять около 200-300 мм.

Следующим слоем укладывается слой из досок под 45-градусным углом. Между ними, как и при устройстве однослойной конструкции из штучных элементов, устраивается стабилизирующий зазор в 3 мм. Помимо досок можно применять фанеру или листы ОСП, с укладкой слоя утеплителя (для теплого чердака) или без него.

Устройство комбинированной обрешетки по шагам:

  • Укладка и закрепление теплоизоляции между стропильными элементами;
  • На этой прослойке растягивается гидроизолирующая пленка, которая прибивается к стропилам при помощи брусков контробрешетки (25×30мм). В случае устройства холодного чердака укладка тепли- и гидроизоляции не требуется.
  • Осуществляется закрепление листовых материалов с шагом в 300 мм в местах над стропилами, и 150 мм – над брусками контробрешетки.

ОСТОРОЖНО! Древесные материалы должны иметь влажность не более 20%

Монтируем двухслойную обрешетку

Чтобы собрать двухъярусную сплошную обрешетку используют пиломатериалы (доска либо брусок) или сочетают пиломатериалы с щитами из фанеры, ОСП. Существует несколько вариантов монтажа многослойной конструкции – для неутепленной кровли, для крыши с внутренним и внешним утеплением.

Двойная дощатая обрешетка

Для создания нижнего, разреженного слоя используют доску шириной 10-14 см и толщиной от 2,5 см либо бруски сечением 3х7 см, 5х5 см. Нижний слой служит жестким каркасом для сплошного настила – его собирают из доски шириной 5-7 см и толщиной 2-2,5 см.

Элементы нижнего яруса крепят параллельно коньку с шагом 20-30 см. Доску либо брусок фиксируют крепежными элементами на каждой опоре. Пиломатериал нарезают с таким расчетом, чтобы стыки попадали на стропильные ноги.

На подготовленную разреженную обрешетку монтируют настил, располагая элементы под углом 45° к коньку. Укладку начинают от верхнего угла ската, монтаж ведут от конька к карнизному свесу. Диагональное расположение элементов повышает жесткость конструкции.

Двухъярусная обрешетка крыши под мягкую кровлю, собранная из досок, служит надежным основанием для ковра из рулонных материалов. Этот вариант выбирают при создании неутепленного кровельного пирога. Гибкую черепицу рекомендуется укладывать на комбинированный двухслойный настил.

Двойная комбинированная обрешетка, первый способ

Если кровельный пирог не планируется утеплять, комбинированная обрешетка монтируется по следующему принципу:

  • нижний ярус – доски или бруски, закрепленные параллельно коньку и карнизному свесу вразбежку, с шагом около 30 см.
  • верхний ярус – настил из щитов, элементы располагаются также со сдвигом швов.

Конструкцию требуется предварительно рассчитать, чтобы края листов стыковались по горизонтали на досках разреженной обрешетки.

Двойная комбинированная обрешетка, второй способ

Если крышу чердака или мансарды планируется утеплить изнутри, требуется уложить гидроизоляционный материал и предусмотреть вентиляционный зазор в составе кровельного пирога. Гидроизоляционный ковер укладывают поверх стропильных ног, снизу, со стороны чердака, между стропилами вставляют маты из минеральной ваты и монтируют пароизоляцию, иначе волокнистый утеплитель будет набирать влагу.

Поверх гидроизоляции по стропилам набивают контробрешетку из брусков 5х5 см или 2,5х3 см. Она фиксирует гидроизоляционный ковер и формирует вентзазор

Важно обеспечить вентиляцию по всему пространству под настилом не нанося ущерба жесткости конструкции. Для этого между торцами контрбруса на каждой стропильной ноге оставляют зазоры шириной около 15 см

Такие зазоры на соседних стропилах должны располагаться со смещением, вразбежку. Контробрешетку крепят к стропилам саморезами по дереву или ершенными гвоздями, располагая их с шагом 20-30 см.

Поверх контробрешетки укладывают разреженную обрешетку. Материалом изготовления служит доска шириной 10-14 см и толщиной 2,5 см. Сплошной настил монтируют из щитов – применяют влагостойкую фанеру ФСФ или плиты ОСП-3. Крепят их по стандартной схеме –длинной стороной листы располагают параллельно карнизному свесу, укладывают щиты снизу вверх, вразбежку. Серединную часть листов фиксируют на каждом стропиле с шагом 30 см, края – с шагом 15 см. Ширина деформационных швов – 2-3 мм.

По такому же принципу можно смонтировать основание для гибкой черепицы, обустраивая неутепленную кровлю. Но в данной ситуации не требуется монтаж гидроизоляции.

Двойная комбинированная обрешетка, третий способ

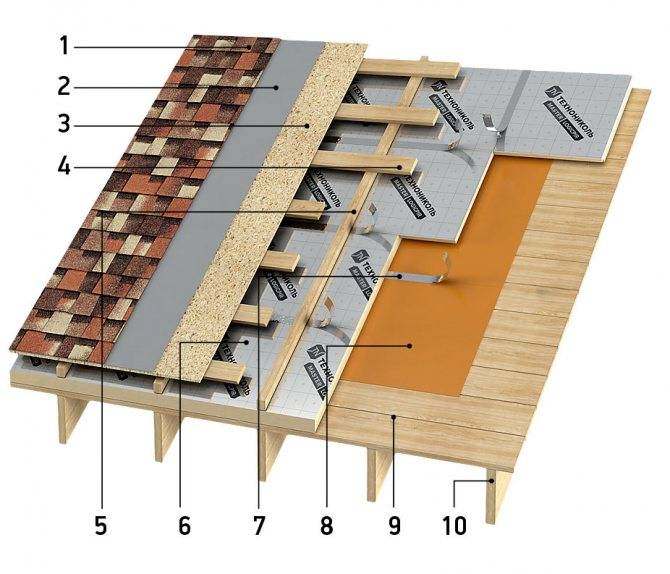

Третий вариант монтажа сплошной комбинированной обрешетки можно назвать трехслойным. В состав такого кровельного пирога входит плитный теплоизолятор из вспененного полимера. Слой утепления располагается с внешней стороны относительно помещения под крышей.

Устройство конструкции:

  • Нижний слой из гладких досок монтируется непосредственно на стропильные ноги сплошным настилом. Деформационный зазор между элементами – около 2 мм.
  • Поверх настила укладывается пароизоляционная пленка и теплоизоляционные плиты с низким коэффициентом влагопоглощения. Стыки плит проклеиваются алюминизированным скотчем для герметичности.
  • Вдоль стропильных ног набивается контробрешетка – через теплоизолятор и пароизоляционный ковер. Требуется подобрать саморезы подходящей длины. Контрбрус обеспечивает вентиляционный зазор для сплошной обрешетки.
  • Поверх контробрешетки крепятся доски или бруски разреженного слоя обрешетки.
  • Самый верхний слой представляет собой настил из щитов ОСП-3 либо фанеры ФСФ, который монтируется по стандартной технологии, описанной выше.
