Вентиляционный обратный клапан: назначение, виды, установка

Виды обратных клапанов

По способу открывания все клапанные механизмы делятся на следующие виды:

1. Ручные. Створки приводятся в действие вручную. С этой целью прибор имеет специальный рычаг. Агрегаты не могут похвастаться герметичностью и удобством использования.
2. Модели с электроприводом сами открываются в момент запуска вентилятора или кухонной вытяжки. Они подходят только для вентиляционных систем принудительного типа.
3. Механические устройства являются самым распространенным вариантом. Створки сами открываются и закрываются при движении воздуха в определенном направлении. Клапаны с механическим управлением используются на кухонных вытяжках, в паре с вентиляторам или устанавливаются на обычный вентканал.

Гравитационный одностворчатый

Воздушные потоки, идущие из помещения, оказывают давление на клапанную створку, открывают ее. Если движения воздуха не будет или наблюдается обратная тяга, то створка сама закрывается под силой тяжести.

При условии правильного монтажа клапан гравитационного типа можно устанавливать на обычный вентканал с естественным током воздуха. Это объясняется небольшим сопротивлением открыванию створки.

Есть два варианта одностворчатых гравитационных клапанов:

• ось фиксации створки смещается относительно центральной оси канала;
• снаружи или внутри прибора устанавливается специальный противовес.

Поскольку створки закрываются под действием силы тяжести, устройство нужно устанавливать строго вертикально или горизонтально в зависимости от варианта конструктивного решения. При монтаже обязательно используется уровень. В противном случае створка может закрываться не полностью либо будет открываться только при сильной тяге в системе вентиляции.

Пружинный двухстворчатый

Конструкции типа «бабочка» имеют две заслонки. Они складываются наподобие крыльев бабочки при наличии тяги в нужном направлении, и захлопываются посредством пружины при обратной тяге или ее отсутствии.

Поскольку створки закрываются без участия силы тяжести, конструкцию можно устанавливать под любым углом. Но пружинная модель нормально и правильно работает только в системах с принудительной вентиляцией с вентилятором или вытяжкой.

Мембранный

В конструкции мембранного типа принцип работы основан на способности воздушного потока менять положение пластины из гибкого материала. Благодаря особому расположению пластины при определенном направлении движения воздуха отверстие открывается, а при обратном токе – плотно закрывается.

При очень сильной обратной тяге гибкая пластина может деформироваться, поэтому на нее устанавливаются ребра жесткости. На них она опирается в то время, когда отверстие закрыто. Эту особенность нужно учитывать при выборе клапанного механизма. В противном случае деформированная пластина будет неплотно закрывать отверстие.

Многостворчатый

Некоторые клапанные устройства по внешнему виду напоминают жалюзи, но работают по тому же принципу, что и гравитационные разновидности. Несколько створок вместо одной заслонки делаются с целью получения конструкции более компактных размеров, ведь в открытом положении пара жалюзи занимает меньше места, чем одна большая створка.

Жалюзийные решетки имеют стандартные размеры, соответствующие параметрам отверстий вентканалов в стене. Клапанный механизм можно установить только на отверстие воздуховода или на всю решетку. Многостворчатые жалюзийные клапаны подходят для установки со стороны улицы, потому что мембранные и пружинные механизмы не смогут нормально работать при минусовых температурах.

Описание и свойства

Герметично закрытые окна приводят к недостатку кислорода в комнате, а через открытые створки поступает неконтролируемый поток воздуха. Если отворить фрамуги в нескольких помещениях, появится сквозняк, будет проникать уличный шум, пыль. Закрытые наглухо форточки такого эффекта не создадут, но комната проветриваться не будет.

Особенности работы приточного клапана:

• компактное приспособление не забирает пространство;
• решает вопрос регулярного поступления свежего воздуха;
• в помещении нет сырости, повышенной влажности, не появляется плесень.

Клапан бывает накладным или врезным — это зависит от конфигурации и конструкции устройства.

Эффективность работы увеличивается, если в комнате есть вентиляционное отверстие или принудительная система вентиляции.

У вас стоит приточный клапан?

Да
0%

Нет
100%

Планирую поставить
0%

Проголосовало: 3

Принцип действия

Влажность повышается от бытовых паров, которые появляются в результате жизнедеятельности. Воздух должен циркулировать, влажный сменяться сухим, чтобы человеку было комфортно. Конденсат появляется, если концентрация пара переходит критический предел.

Устройство оконного клапана для воздухообмена:

• воздухозаборник принимает уличные воздушные массы, деталь располагается снаружи окна на раме;
• защитный козырек над заборником предохраняет вход в канал от снега, осадков, пылевых потоков;
• проводящий внутренний канал для воздуха находится в раме;
• узел в комнате на коробке окна состоит из форсунки, регулятора работы, фильтра.

Принцип действия в том, что свежие потоки всасываются в комнату, а углекислый газ и влажные массы выдавливаются через вентиляцию под действием разного давления.

Технические характеристики

Характеристики клапана Ventec VT 1301

Рабочие параметры важны для эффективной работы. Например, пропускная способность и производительность зависят от сечения проходного канала и разницы давления воздуха внутри и за окном.

Основные технические характеристики устройств для нормального воздушного обмена:

• способность пропускать свежие потоки на уровне 20 – 35 м³/ч при разнице давления в 10 Па;
• комфортная степень изоляции от наружного шума — 30 – 35 Дб;
• способность держать тепло, сопротивляться охлаждению — 0,58 Вт·м²;
• средние габариты устройства 350 х 13 х 32 мм.

Оконный приточный клапан чаще имеет белый цвет, но есть возможность заказать под раму. Для этого используют международный каталог RAL.

Плюсы и минусы оконных клапанов

Не образуются сквозняки
Регулярная подача свежего воздуха
Снижение влажности в помещениях
Простота монтажа и эксплуатации
Отсутствие конденсата на стеклах
Не пропускает уличный шум
Можно регулировать интенсивность работы

Качественные клапаны с регулятором стоят дорого
Одного устройства не всегда достаточно
В сильный мороз может обледенеть
Если нет фильтра, нужно регулярно чистить от пыли

Сравнение с другими вентиляционными системами

Производительность работы разная у всех систем воздухообмена, они также отличаются уровнем производимого шума, наличием фильтров, сложностью монтажа и обслуживания.

Другие виды проветривания:

• стеновой клапан;
• механический проветриватель с вентилятором;
• бризер.

Стеновой клапан также работает бесшумно, если применена система без принудительной подачи — в этом вентиляционный клапан для пластиковых окон походит на это устройство. Производительность при подаче воздуха у рамного прибора ниже, т. к. стеновые механизмы рассчитаны на 50 – 90 м³/час. У стенового устройства есть возможность подогрева воздуха.

Механический проветриватель выполнен по аналогу со стеновым, но в его конструкции всегда есть вентилятор. По сравнению с оконным клапаном, такой механизм подает больше воздуха (до 40 – 120 м³/час). В нем, как и в оконном канале, нет климат-контроля.

Бризер отличается от всех установок наличием системы контроля климата и тремя степенями фильтрации. В некоторых моделях встроен рекуператор для внутреннего воздуха, его дополнительной очистки в приборе.

Как выбрать обратный клапан

Естественно, что потребитель выбирает обратный клапан для вентиляции, цена которого соответствует качеству изделия.

В некоторых моделях предусмотрены вытяжные вентиляторы, в этом случае стоимость устройства будет, несомненно, выше. Кроме этого на цену оказывает влияние размеры обратного клапана, материал из которого он изготовлен, вид сечения, предназначение, производитель.

В среднем, стоимость обратного клапана варьируется от 300 рублей до 3500.

Эффективная работа обратного клапана зависит во многом от скорости прохождения воздушного потока через вентиляционный канал. Необходимо, чтобы лопасти приходили в движение даже от малейшей подвижки воздуха, поскольку недостаточная тяга является первой причиной не эффективной работы всей вентиляционной системы, устроенной по естественному принципу.

Чтобы усилить тягу, в вентканалы устанавливают в комплекте с обратными клапанами вытяжные вентиляторы.

Без наличия этих приборов обратный клапан будет служить всего лишь заслонкой, которая перекрывает доступ воздуха. Вентиляторы также следует выбирать, исходя из требуемой мощности, которая рассчитывается, опираясь на величину объема помещения.

Немалое участие в корректной работе обратного клапана принимают такие факторы, как климатические особенности данного региона – температура, преобладающее направление ветра и его скорость. Низкая температура приводит к обледенению клапана, а ветер способствует быстрейшему засорению вентиляционных каналов.

Сегодня производители утверждают, что большой популярностью пользуется пластиковый обратный клапан для вентиляции, чья пропускная способность составляет – 4-6 м/сек. Помимо этого он не создает шума, и может использоваться при работе вытяжных вентиляторов, и как самостоятельный прибор.

На выбор может повлиять даже внешний вид декоративной решетки, которая также, в какой-то мере, выполняет функцию обратного клапана, хоть и минимальную.

Оснастить свою квартиру или дом обратным клапаном можно, купив его и пригласив для монтажа специалиста, но можно сделать и своими руками. Выбор за вами.

Как установить обратный клапан на вентиляцию?

Сначала следует определиться с количеством клапанов, которые мы будем устанавливать.

Если система воздухозабора простая

Итак, если у вас единственное место забора воздуха, и он дальше поступает в шахту, то предотвратить обратную тягу можно при помощи одного клапана в этой системе.

Если система воздухозабора сложная

Если вентиляция сложная и предполагает несколько отверстий вытяжек для вентиляции, то следует применять правило, которое регулирует количество и расположение обратных клапанов.

• Первое, клапан устанавливается на любую ветку, которая соединяет забор воздуха и главную магистраль. Это нужно для того, чтобы потоки воздуха не перенаправлялись в сторону вытяжки в тот момент, когда она выключена.
• Второе. Обратный клапан следует монтировать на выходе системы вентиляции. Многие скажут, что во время полной герметизации системы этого не стоит делать, но как показывает опыт и практика, наличие клапана в подобных местах обязательно.

Обратный клапан нужно устанавливать в легкодоступных местах, чтобы можно было его быстро и удобно обслужить и почистить.

В последнее время производители вентиляторов и вытяжек уже предусматривают в своих конструкциях обратные клапаны. Вследствие этого монтаж дополнительных клапанов нецелесообразен.

Монтаж обратного клапана с улицы

прост, покупаем клапан учитывая форму и размер отверстия, прикладываем его и размечаем места под сверления. Сверлим, прикладываем и закрепляем, предварительно промазав края клапана герметиками.

Следует отметить, что для улиц лучше всего покупать клапана с металлическими элементами. Если вдруг на них образуется лед их легко можно механически отчистить, а пластик с большой вероятностью сломается.

Монтаж обратного клапана внутри помещения

Если вы монтируете накладной обратный клапан перед вентилятором внутри помещения, то процесс схож с описанием выше.

А если вам требуется провести монтаж обратного клапана внутри вентиляционной шахты, то вам потребуется произвести демонтаж вентиляционного устройства.

1. Монтируем обратный клапан внутрь корпуса камеры вентиляции и проводим разметку под крепления.
2. Затем достаем сам корпус и просверливаем отверстия в размеченных местах.
3. После этого устанавливаем корпус на место и размечаем отверстия на кирпичных или бетонных стенках колодца.
4. Сверлим шлямбуром отверстия в бетоне.
5. После устанавливаем дюбеля, и собираем всю конструкцию воедино, все тщательно скрепляем, смотрим, чтобы не было зазоров между клапаном и корпусом.
6. Если зазоры присутствуют, то их следует обработать силиконовым герметикам.
7. После чего устанавливаем вентилятор.

Теперь вы можете не беспокоиться о проникновении ненужных запахов в ваше помещение.

Напоследок хочется сказать, что на данный момент на рынке присутствует огромный выбор моделей, форм и размеров обратных клапанов для вентиляции.

Но стоит помнить, что покупать следует у добросовестных производителей и тогда вы получите устройство с соответствующими свойствами и гарантией качества.

Характеристики и свойства

Несмотря на простейшую конструкцию затворных приборов, они могут различаться по некоторым критериям:

По форме и размерам. Могут иметь форму круга, квадрата или прямоугольника. Наиболее популярным является прямоугольный обратный клапан.

Применение той или иной формы обусловлено размерами и формой воздушного канала, в который монтируется затворное устройство. Бытовые приборы обычно имеют округлую форму и ограничиваются диаметром 100-150 мм.

Диаметр же производственных устройств может достигать 800-1000 мм.

По материалу. Обратные клапаны могут быть алюминиевыми, стальными или пластиковыми. Самым распространенным в быту является пластиковый обратный клапан вентиляции.

Это оправдано из-за относительной дешевизны материала, а также из-за свойств пластика, которые позволяют сделать конструкцию легкой, достаточно прочной и бесшумной.

В промышленности, где высокие требования к производительности и надежности вентиляционных агрегатов, рекомендуется устанавливать металлические модели обратных клапанов.

Они имеют большую степень надежности и устойчивости к воздействиям агрессивной среды. Главным врагом устройств, выполненных из оцинкованной стали, конечно, является конденсат, который вызывает коррозию металла.

Поэтому от качества и толщины цинкового покрытия напрямую будет зависеть и срок службы агрегата.

По способу монтажа различают горизонтальные и вертикальные типы устройств. Выбор того или иного вида зависит от технических характеристик конкретного воздуховода и его места установки.

Вертикальный тип монтируется в потолке, горизонтальный — в стене.

По способу управления. Устройства могут иметь ручной или электрический режим работы. Ручное управление позволяет пользователю регулировать сечение воздуховода путем ручной настройки степени открытия заслонки клапанного механизма.

Данный тип управления получил распространение при монтаже гравитационной вентиляции.

Модели с электроприводом работают в связке с электровентиляторами и управляются в автоматическом режиме, исходя из объема и воздушного напора.

Электрические клапаны могут управляться электронными датчиками, которые отслеживают мощность вращения вентилятора и, исходя из этих данных, регулируют степень открывания лепестков.

Также для ванной популярным решением является монтаж вытяжки с датчиком влажности, который регулирует степень раскрытия створок.

По наличию подогрева. Наличие подогрева в конструкции — очень важный параметр.

С помощью этой функции предотвращается обледенение и образование конденсата на элементах устройства.

По конструкции различают мембранные, однолепестковые, «бабочки» и решетки. Каждый из типов был описан выше.

Конструктивные особенности

Заслонка имеет простейшую конструкцию и в большинстве случаев работает в автономном режиме, не требуя дополнительных настроек.

Принцип действия воздушного клапана можно описать следующим образом. На корпусе устройства, по центру симметрии, установлена подвижная заслонка в виде лопатки или системы лопастей. Расположенные на поворотной оси, они имеют возможность плавной регулировки в ручном или автоматическом режиме. Один конец оси проходит сквозь корпус и оканчивается рукояткой для ручного управления, либо приводом для подключения к электросети.

При необходимости регулировки объемов проходящего воздуха положение лопатки внутри заслонки изменяется (вручную, либо автоматически). Проход сужается или расширяется, соответственно изменяя интенсивность воздушного потока: от беспрепятственного прохождения до полной блокировки воздуховода.

Обратный клапан функционирует еще проще. Во время работы вытяжки, под действием давления потока воздуха, заслонка откидывается, открывая путь воздуху из помещения в вентиляционную шахту. В крайнем закрытом положении лопатка (лопасть) установлена параллельно плоскости сечения вентиляционного канала, в максимальном открытом – перпендикулярно.

Как только вентилятор прекращает работу, давление воздушного потока ослабевает. Под действием силы тяжести или усилия пружины заслонка возвращается в исходное положение, перекрывая вентиляционный канал.

Как выбрать готовое изделие

В функционировании вентиляции главной проблемой является плохая тяга. Её усиливают путем комбинирования всех типов вентиляции с применением обратного клапана.

Выбирая обратный клапан необходимо учитывать совместимость всех устройств и механизмов по следующим факторам:

Форме и диаметру сечения каналов. Выбирайте клапан и вентилятор по размерам соответствующий вашему воздуховоду, чтобы не возникло проблем при монтаже. Разработано множество моделей клапанов с различными круглыми и квадратными формами и размерами. Обычно в быту применяются воздуховоды и обратные клапаны размером 100 мм. Надежно зарекомендовали себя квадратные клапаны, которые с легкостью крепятся в квадратных шахтах.
Материалу, из которого изготовлено изделие, должен соответствовать типу системы, чтобы не ухудшить ее функционирование. Ведь в естественной вентиляции затворы должны реагировать на малейшее колебание воздуха, значит состоять из тончайшего материала. А в производственных вытяжках устройства должны быть устойчивы в агрессивной среде и температурам, поэтому здесь применяют оцинкованную сталь или алюминий.
Назначению и устройству. Учесть, для какого помещения подбирается клапан. Он должен соответствовать мощности применяемого вентилятора, чтобы ее хватало на раскрытие лепестков. Например, если для санузла достаточно с коэффициентом 7, то для кухни – 10

Существуют готовые модели в комплекте вентилятора с клапаном.
Важно учитывать пропускную способность обратного клапана. В быту используют изделия с пропускной способностью 4-6 м/сек

Объем выводимого из квартиры воздуха не должен превышать проходимость общей вентиляционной шахты, иначе он будет распределяться по другим квартирам. В ином случае необходимо установить отдельный воздуховод с выводом на улицу.
По климатическим условиям некоторые устройства монтируются только внутри помещений, так как они не выносят низких температур. Например, бабочка от мороза быстрее покроется наледью. Для частного дома необходимо позаботиться от характерного задувания ветром и проникновения грызунов.
Правильно подобранный клапан служат гарантией качественной работы вашей вентиляции и комфортных условий для проживания.

Место установки

Во многом эффективность работы обратного клапана зависит от правильного определения места для монтажа. Прежде всего, крайне желательно определить источник неприятного запаха, чтобы понять, из какой комнаты просачивается воздух. Наиболее часто клапаны монтируют в трех местах:

• На вентиляционную решетку в комнате, где чувствуется неприятный запах.
• В месте соединения воздуховодного короба кухонной вытяжки с вентиляционной системой дома.
• В устье вентиляционной системы (в точке выхода воздуха на улицу).

Возможны и другие варианты. Чтобы понять, где требуется установить клапан, внимательно проверьте работу вентиляции во всех комнатах дома.

Планируя установку клана, подумайте, насколько просто можно до него добраться, чтобы провести обслуживание, ремонт или замену. Время от времени необходимость в этих мероприятиях будет возникать, и тогда вы не раз поблагодарите себя за предусмотрительность.

Нарушение воздухообмена

Подчас из вытяжных каналов в квартиры начинает поступать неприятный запах. Некоторые владельцы помещений, не разбирающиеся в сути проблемы, принимаются перекрывать вентиляционные окошки или механическими задвижками, или картонками, наглухо прикрепляя их к стене.

Такая конструктивная ошибка чревата опасными последствиями. Функционирование вытяжки пресекать недопустимо! И не имеет значения, пользуется в данный момент хозяин квартиры ванной, туалетом, кухней, или он временно уехал, или же просто не желает мириться с временными неудобствами.

Схема организации вытяжной вентиляции в многоэтажном доме

За перекрытием каналов следуют:

Обратный клапан для вентиляции своими руками

Для того чтобы устройство работало эффективно, недостаточно просто сделать аккуратный чертеж и вырезать все детали, важно выбрать оптимальную конструкцию, которая лучше всего подойдет для установки. В этом плане самым простым решением является мембранный тип

Более трудоемкая в изготовлении конструкция дискового затвора, а самая сложная модель — это «бабочка»

Более трудоемкая в изготовлении конструкция дискового затвора, а самая сложная модель — это «бабочка».

В этом плане самым простым решением является мембранный тип. Более трудоемкая в изготовлении конструкция дискового затвора, а самая сложная модель — это «бабочка».

Большое значение имеет и то, где будет устанавливаться устройство. Для установки за вентиляционной решеткой в системе с естественной циркуляцией потоков достаточно сделать мембрану, она не потребует дополнительных изменений воздуховода.

А вот для вытяжного вентилятора стоит установить дисковый затвор или двустворчатую конструкцию.

Кроме этого, перед тем как сделать обратный клапан для вентиляции своими руками, стоит просчитать, сможет ли он обеспечить пропуск необходимого объема воздуха.

Во многих случаях оптимальным вариантом станет создание и установка именно мембранного типа устройства. Мембрана отлично подойдет как для вентиляции с естественной циркуляцией, так и с принудительным отводом.

Этапы изготовления обратного воздушного клапана можно показать на примере следующей схемы:

1. этап первый – выбор типа устройства, проведение необходимых расчетов и подбор материала;
2. создание рабочей модели из бумаги, проведение испытаний, если это возможно;
3. перенос рабочих чертежей на материал, раскрой и подгонка всех составляющих деталей;
4. сборка и установка, испытание в работе и, если потребуется, подгонка уже непосредственно по месту.

Сам процесс работы требует не только аккуратности, но и творческого подхода. Так, стоит учитывать необходимость периодической чистки рабочего органа и уплотнителя от осевшей пыли и копоти.

Процесс изготовления обратного клапана своими руками

Для кухни рекомендуется перед клапаном предусмотреть установку текстильной сетки, чтобы она задерживала частицы масла и копоти. В большинстве помещений также стоит подумать о такой сетке для предотвращения проникновения в жилище насекомых.

При выборе материала стоит обратить внимание на тонкий, но эластичный пластик. Из него можно сделать мембранный клапан

При этом сама мембрана, может быть как цельной, состоящей из одного элемента, так и составной, из двух или даже четырех деталей

При этом сама мембрана, может быть как цельной, состоящей из одного элемента, так и составной, из двух или даже четырех деталей.

Многоэлементная мембрана с креплением лепестков по центру вентиляционного отверстия обеспечит максимальную эффективность в работе.

Широкие лепестки элементов под воздействием потока легко будут откланяться, пропуская воздух, при этом центральное крепление обеспечит им дополнительную упругость.

В то же время остановка потока или давление с обратной стороны на большую площадь лепестков моментально приведет к прижиманию мембраны к корпусу.

Такое решение подойдет как для обратной стороны декоративной вентиляционной решетки, так и для установки на вентилятор или вытяжку.

Для вытяжных вентиляторов с круглым сечением воздуховода может пригодиться идея использования отрезка канализационной трубы с круглой мембраной и прижимной пружиной.

В этой модели мембрана устанавливается в корпус из отрезка трубы и фиксируется по центру на оси. Края мембраны должны плотно прижиматься к уплотнителю из резины или силикона, приклеенному к внутренним стенкам отрезка.

При этом диаметр мембраны должен быть меньше внутреннего диаметра трубы, чтобы был обеспечен достаточный промежуток для пропуска воздуха.

Ось, на которую насаживается рабочая мембрана, делается из длинного болта, а чтобы конструкция прижималась постоянно, дополнительно устанавливается пружина, например, такая, как используется в автоматических шариковых ручках.

Установка оси может быть сделана на перемычку из пластика или металла, которая закрепляется на противоположных стенках трубы. Мембрана постоянно находится в закрытом положении, края ее прижаты к уплотнителю.

При возникновении потока от вентилятора воздух преодолевает сопротивление пружины, и по всей окружности мембрана открывает проход.

Как только вентилятор выключается, и лопасти перестают вращаться, пружина возвращает мембрану в исходное положение и закрывает клапан.

Где устанавливается обратный клапан?

Если вытяжная вентиляция имеет одну точку забора воздушных масс, то с выбором места установки проблем не возникает. Другое дело – монтаж обратного клапана вентиляции в разветвленной системе.

Здесь при выборе места монтажа придерживаются определенных правил:

1. На каждый из воздуховодов, соединяющий точку забора и основную магистраль, устанавливают свой отдельный клапан. В этом случае даже если вытяжка будет выключена, воздушные потоки из других каналов не будут проникать в помещение.
2. На выходном отверстии ставят отдельный клапанный механизм. Он не нужен в полностью герметичных системах.
3. Клапаны ставят там, где к ним есть свободный доступ с целью очищения от загрязнений, пыли и систематического обслуживания.
4. На некоторых кухонных вытяжках и канальных вентиляторах производителем уже установлены обратные клапаны, поэтому в монтаже еще одного механизма нет надобности.

Установка в общей вентиляции

В санузле или ванной комнате обратный клапан ставят на входном отверстии вентканала. В некоторых домах для двух санитарных помещений предусмотрен только один вентиляционный канал в стене. В этом случае из одного помещения идет короб в общую шахту. При таких условиях клапанный механизм ставят на входе в короб. Он защитит от проникновения неприятных запахов из санузла в ванную.

Установка в кухонной вытяжке

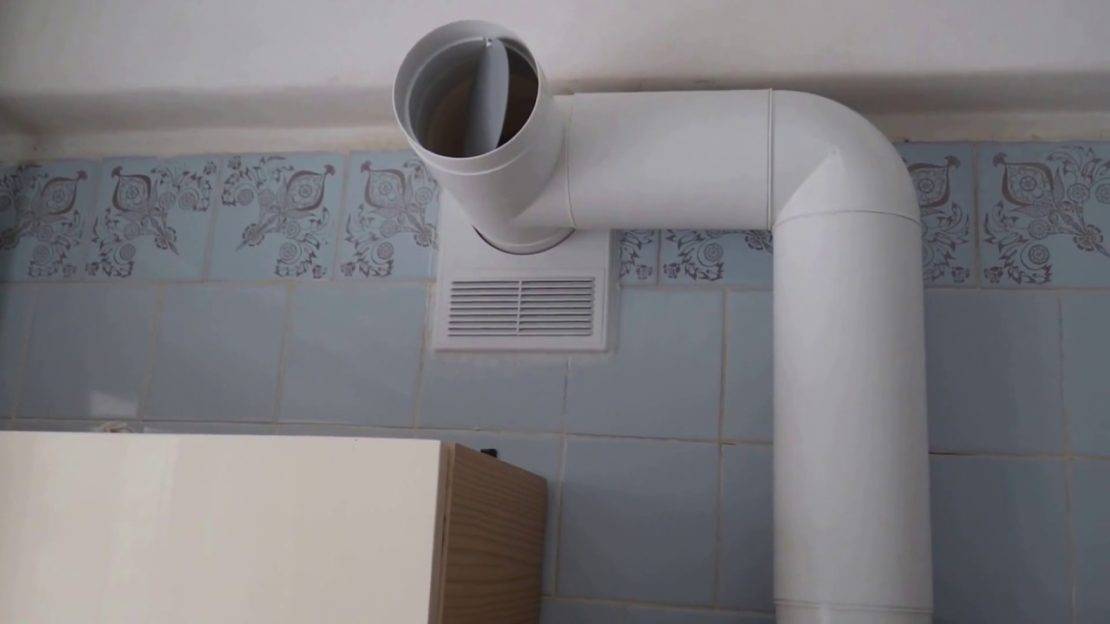

Если решено установить обратный клапан для вытяжки на кухне, то лучше выбрать вариант с сохранением естественной вентиляции. Для этого в вентиляционную шахту сначала ставят тройник. К одному ответвлению подсоединяют воздуховод, идущий от кухонной вытяжки. В него вставляют первое клапанное устройство. Ко второму отводу подключают другой обратный клапан.

Вместо варианта с использованием тройника покупают специальную вентиляционную решетку с двумя отверстиями. Так удастся совместить принудительную и естественную вентиляцию на кухне. Поскольку под потолком кухонного помещения собирается влажный отработанный воздух, клапан советуют ставить как можно выше. Только так застоявшиеся воздушные массы будут полностью удалены из помещения.

Для фиксации вентиляционных решеток используют силиконовый герметик, саморезы или гвозди. Крепление на шурупах выгодно с точки зрения ремонтопригодности и чистки системы. Место стыка прибора и стены советуют хорошо герметизировать.

Конструктивное исполнение обратного клапана

В воздуховодах круглого сечения часто используются конструкции типа «бабочка», имеющие две створки на одной оси, проходящей ровно посередине воздуховода. Есть и одностворчатые конструкции, где ось, к которой прикреплена круглая крышка – в виде плоского диска, несколько смещена от центра сечения вентиляционной трубы.

При квадратном сечении вентиляционного хода часто применяются обратные клапаны, похожие по своей идее на жалюзи. Только последние управляются не при помощи каких-то специальных механизмов, а именно за счёт набегающего потока воздуха.

Обратный клапан, естестваная вентиляция

Конечно, существуют и системы обратных клапанов с электрическим управлением, работа которых синхронизирована с включением вентиляторов и регулировкой их скорости. Такие системы хорошо защищают от сквозняков, но при этом вентиляционный канал будет бездействовать в то время, как вентиляторы будут выключены. То есть работать в режиме обычной вытяжки он не сможет, так как просто-напросто будет перекрыт створками активных обратных клапанов. Так что если подразумевается двоякое использование вентиляционной системы – в виде естественной вытяжки и принудительной вентиляции, обеспечивающей отток, то нужно продумать систему пассивных и активных обратных клапанов. И поручить такое дело лучше специалисту, который смог бы спроектировать вентиляционную систему полностью.

Для чего нужен на вентиляции обратный клапан

При нормальной работе вытяжной вентиляции, воздух движется из помещения на улицу. Вытяжные отверстия располагают «в грязных либо влажных» помещениях — санузле, кухне. Задача этой части вентиляционной системы — вывести запахи и излишнюю влажность на улицу. Но иногда возникает ситуация, когда через вытяжную вентиляцию воздух идет в обратном направлении — поступает в помещения. Этот момент называют опрокидыванием тяги и с этим явлением стараются бороться.

Почему надо бороться с обратной тягой? В случае с квартирами, это чревато поступлением запахов от соседей, что весьма неприятно. Если рассматривать частные дома, в них порции наружного воздуха зимой снижают температуру. Второй момент более опасен и неприятен — при обратной тяге может тухнуть котел, из дымовой трубы могут возвращаться в помещение продукты горения (и угарный газ тоже). В любом случае, обратное движение воздушного потока — это некорректная работа системы вентиляции и с этим явлением надо бороться. Обратный клапан на вентиляцию как раз и ставят, чтобы перекрывать движение воздуха в неверном направлении.

Самостоятельно изготовление

Принцип работы обратного клапана предельно прост, поэтому его изготовление возможно в домашних условиях. Наиболее простым решением будет мембранный механизм, установленный на решетке вентиляционной отдушины. Для этого потребуется:

• готовая решетка или кусок пластика, из которого она будет вырезана;
• небольшой лист полимерной пленки;
• крепежные детали;
• герметик.

Пример готовой конструкции

Решетка станет основой устройства. На ней будут закреплены лепестки, управляемые воздушным потоком. Собранная конструкция будет выглядеть как показано на рисунку справа.

Вначале необходимо замерить размеры отдушины и вырезать заготовку для решетки таким образом, чтобы она с каждой стороны была примерно на два сантиметра больше отверстия отдушины.

По центру заготовки вырезаются отверстия таким образом, чтобы получилась решетка. Отверстия можно выпилить напильником или лобзиком, предварительно сделав несколько сверлений с помощью дрели.

Лепестки удобно будет изготовить из плотного полиэтилена толщиной примерно 0,5 миллиметра. Прикрепить их на основание нужно без зазора. Закрепить их хорошо удастся при помощи скотча или герметика. По углам решетки сверлятся отверстия для крепления к стене. Края решетки-основания промазываются герметиком. После того, как он подсохнет, вся конструкция устанавливается в отдушину.

Монтаж такого самодельного клапана можно произвести с помощью различных типов крепежных деталей. Это зависит от материала стены. Работать это устройство может как при естественном вентилировании, так и с принудительной циркуляцией воздуха от вытяжного вентилятора.

Лепестки должны находиться со стороны вентиляционного канала таким образом, движение воздуха происходило из помещения в систему. Иначе воздушный поток прекратится полностью или поменяет свое направление.

Нужно помнить, что если вентилятор будет работать длительное время, внутри помещения может создаться пониженной давление, что приведет к подсосу воздуха через неплотности во входной двери. Поэтому нельзя забывать о притоке свежего воздуха (особенно если квартирные окна металлопластиковые) при постоянно включенном вытяжном устройстве.

Смотрите видео как происходит процесс изготовления клапана:

Причины возникновения внешнего избыточного давления в системе квартирной вентиляции.

Когда каналы вентиляционных шахт выходят не прямо на крышу здания, а на технический этаж, то при определённых погодных условиях может возникнуть приток воздуха с технического этажа в вентиляционные отдушины квартир, расположенных на последних этажах здания.

Обычно, на таких технических этажах оборудуют одну огромную трубу, рассчитанную на весь подъезд. Под трубой устанавливают большой поддон, соединённый с канализацией. Если при этом закрыть все остальные проёмы, соединяющие технический этаж с внешней средой, то возможно система вентиляции станет вполне работоспособной.

Но, в результате всевозможных перепланировок, связанных с постройкой на тех. этаже сараев или даже жилых комнат, работа вентиляционной системы нарушается. Этому способствуют и выломанные оригинальные или, напротив, дополнительно установленные двери.

Кроме этого, в высотных домах на тех. этаже существует ещё одна параллельная система вентиляции, это система дымоудаления. Если двери, ведущие в служебные помещения системы дымоудаления, негерметичны, то это тоже может стать причиной нарушения работы квартирной вентиляции.

Ну, и последнее. Для правильной работы пассивной системы вентиляции требуется, чтобы воздух в квартирах был теплее, чем на тех. этаже, но жарким летом это условие может не выполняться.

Причиной проникновения посторонних запахов в квартиру является избыточное давление воздуха в помещениях технического этажа. Возникает это давление при сильных порывах ветра, которые способны нагнетать воздух через имеющиеся на техническом этаже проёмы, такие как технологические окна, проёмы с отсутствующими дверьми и пр. Величина этого давления также зависит от розы ветров, поэтому появление неприятных запахов может носить сезонный характер.

Именно это явление я обнаружил сразу после того, как вселился в новую квартиру на последнем этаже шестнадцатиэтажного дома. Кстати, в то время, оригинальная схема нашей домовой вентиляции ещё не была нарушена, но всё равно давала сбои при сильном ветре определённого направления.

Было это 26-ть лет назад, и тогда, я даже не пытался искать готовое решение для устранения этого безобразия. Но, и в последующие годы, во время моих немногочисленных походов в местные строительные магазины, я так ни разу и не увидел ничего подобного тому, что удалось изготовить всего за один день.
