Канализационный обратный клапан

Виды устройств

Выбор материала, из которого будет изготовлен обратный клапан, используемый в системе канализации, зависит от труб, которые установлены на участке. Для обратного клапана используют нержавеющую сталь, бронзу или латунь, чугун или пластик.

Помимо материала различным может быть и устройство приспособления. Устройство обратного клапана состоит из:

• входной и выходной патрубки;
• рычаг для самостоятельного вывода стоков;
• мембрана для перекрытия трубопровода;
• крышка для чистки засора.

Виды и способы закрепления клапанов могут отличаться. Выделяют следующие виды:

• межфланцевые;
• шаровые;
• поворотные;
• подъемные.

Чтобы выбрать правильный сантехнический клапан, необходимо знать преимущества каждого.

Межфланцевые

Такие клапана отличаются маленькими размером и весом. Установка межфланцевого обратного клапана не предусматривает наличие фланца, соединяющего его с водопроводной трубой. При выявлении сбоев в системе устройства придется заменить сам клапан и небольшой участок канализационной системы, к которой он был прикреплен.

Такие клапана могут быть двух видов:

1. Пружинными дисковыми. В таких устройствах роль рычага выполняет пружина, а диск заменяет мембрану.
2. Двустворчатыми. Мембрана в таких клапанах имеет две створки.

Поворотные клапана

Другое название вида — лепестковые. В качестве мембраны в таких устройствах служит золотник или захлопка, работающая с помощью рычага.

Такие клапана могут быть:

1. Простые. Используются в системах с небольшим давлением и количеством проходимой жидкости. При возвращении золотника на исходную точку получается сильный удар, способный испортить системы.
2. Безударный. Более безопасное устройство, в котором золотник плавно возвращается на место.

Шаровые клапана

Шаровый обратный клапан для канализации имеет наиболее упрощенную систему действия. Такой клапан очень надежен, а замена устройства не составит труда — достаточно открутить два болта. Вместо мембраны используется металлический шарик, а рычагом служит пружина. Благодаря простоте эксплуатации такие клапана очень популярны.

Подъемные клапана

Мембраной в таком устройстве выступает подъемный механизм возвратного действия. Главное преимущество — возможность осуществления ремонта без разбора сети, а основной недостаток — подверженность загрязнению.

Подъемные клапана можно разделить по способу крепления к канализационным трубам:

1. Приваривающиеся к трубам (встроенные обратные клапана).
2. Устройства, которые устанавливаются с использованием соединительных фланцев.
3. Вкручиваемые изделия на резьбе.
4. Межфланцевые клапана.

Обратный клапан – как защита от аварий на канализационных сетях

При возникновении засора в канализационных сетях жители обращаются в аварийно-диспетчерские службы. Но пока их сотрудники прибудут на место аварии и сумеют перекрыть подачу воды, аварийная квартира нередко оказывается затопленной, а имущество жильцов – испорчено. Для исправления ситуации и устранения запаха в квартире придется делать серьезный ремонт, что, естественно, потребует серьезных финансовых вливаний.

Решить проблему поможет запорная арматура для канализации или обратный клапан, который перекроет обратный поток стоков и не допустит их проникновения в квартиру.

Совет! Установить обратный клапан рекомендуется жителям квартир, расположенных на первых-вторых этажах. Как правило, выше этого уровня столб сточной жидкости не поднимается.

Где можно установить обратный клапан?

Пример установки обратного канализационного клапана

Существует два варианта решения проблемы:

• Воспользоваться одним клапаном, имеющим большую пропускную способность, установив его на общую канализационную трубу.
• Установить отдельные клапаны на каждый сантехнический прибор.

Установка общего клапана возможна только для небольшого дома, для многоквартирных многоэтажек такой вариант невозможен, а вот установить запорный клапан для канализации на каждый предмет сантехники можно порекомендовать для любой системы отведения стоков.

В продаже можно найти две разновидности клапанов для канализации:

Обычный, предназначенный для предотвращения обратного тока воды.
Клапан для унитазов или фановых труб

Это устройство монтируется непосредственно в трубы, особенно важно, чтобы они присутствовали в системе, в которой отмечается контруклон труб, который крайне сложно устранить, полностью не переделывая систему.

Принцип действия клапанов, предотвращающих обратный ток жидкости

Установленный клапан на канализационной трубе

Нужно заметить, что у указанных выше типов клапанов принципиально разное устройство. Так, обратный клапан для напорной канализации, который используется для того чтобы не допустить перетекания жидкости в обратном направлении, имеется два патрубка – приемный и выпускающий.

В камере клапана располагается шарик, наполненный воздухом, который при возникновении обратного тока воды создает давление на мембрану. Эта мембрана полностью перекрывает камеру, и жидкость попасть в трубу не может.

Чтобы клапан исправно служил многие годы, его нужно будет регулярно чистить. Для этого производители предусмотрели наличие схемной крышки. Помимо этого, это устройство, как правило, имеет запорный вентиль, который позволяет перекрыть трубопровод в случае необходимости.

Устанавливают их в месте, где соединяются две трубы. Их можно располагать и в вертикальной и в горизонтальной плоскостях.

Материал изготовления обратных клапанов – металл или пластик. Ранее использовались исключительно металлические фланцевые клапаны, их и сегодня можно найти в продаже. Но в связи с распространением пластиковых труб сегодня намного чаще используются клапаны из ПВХ.

Правила установки

Обратный клапан в трубу может быть установлен во время сборки трубопровода в месте соединения труб, либо путем врезки в трубопровод в действующей сети. Клапан должен иметь тот же диаметр, что и трубы, если это невозможно, то придется использовать специальный переходник для канализации.

Совет! При выборе места установки клапана нужно помнить, что к нему должен быть оставлен доступ, необходимый для обслуживания и прочистки.

Обратный клапан на канализационной трубе

Вот несколько рекомендаций по установке клапана:

• На каждой модели имеется стрелочка, которая указывает направление тока жидкости. Установка должна быть произведена строго по направлению указанному стрелкой.
• При монтаже стрелка должна быть направлена к канализационному коллектору, только при соблюдении этого условия он будет правильно работать. То есть стрелка должна указывать нормальное движение жидкости от сантехнического прибора до стояка.
• Перед установкой стоит провести его испытания на герметичность, такой несложный тест позволит избежать проблем в дальнейшем.
• В случае уменьшения уровня герметичности блокирующей мембраны при работе будет возникать вибрация и шум. Для устранения поломки нужно будет снять съемную крышку, вытащить затвор и заменить его. Можно не менять затвор полностью, а установить в него новую герметичную окантовку, которая достаточно легко снимается.

Совет! Стоимость обратных клапанов может сильно разниться. Не стоит выбирать самые дешевые модели, так как сэкономленная сумма не может пойти в сравнение с затратами, которые потребуются на ремонт в случае затопления квартиры.

Возникновение засоров

Перечень причин

• Износ канализационных труб (плохая пропускная способность)
• Попадание крупного мусора
• Жильцы, делающие ремонт, смывают в унитаз отходы стройматериалов.

Что делать?

С какой скоростью работают наши аварийные службы, и говорить не стоит. Пока они доедут, выявят и устранят причину. Все жилище может быть залито нечистотами. Мягко выражаясь – это вызовет дискомфорт.

В своем большинстве принято считать, что виновник крупный мусор, но по факту он только уменьшает пропускную способность, а вот последующие сливы нечистот приводят к окончательной закупорке системы, что и является причиной поднятия столба. Как известно вода всегда найдет дырочку и ей станет первый на пути унитаз.

По той же схеме образуется пробка в неправильно спроектированной и монтированной системе. Достаточно нарушить угол уклона трубы, и скорый засор обеспечен.

Старая система канализации, сама по себе потенциально опасна. Она давно свое отслужила. Внутренний диаметр труб сильно сужен, достаточно целлофанового пакетика, чтобы произошла авария.

В частных домах к подобным переливам может привести не только нарушение эксплуатации канализации, но и резко поднявшийся уровень грунтовых вод.

Тонкости монтажа

Установка обратного клапана канализации дело не хитрое, плюс такая работа не требует дорогостоящего инструмента, достаточно домашнего набора, дрель, ножовка, уровень, рулетка и т.д. Но для начала нужно определиться, где поставить обратный клапан.

Выбор места

В данном случае все зависит от того, где чаще всего забивается система.

Если засоры обычно возникают в первом от дома канализационном колодце, то обратный клапан 110 мм ставится после поворотного колена в подвале (перед входом трубы в стену).

При установке в многоквартирных домах, электрический обратный клапан системы канализации может потребовать согласования

• Канализационный клапан в квартире лучше всего ставить на тройник или крестовину возле центрального слива в стояк.
• Если места возле стояка для централизованной арматуры нет, то придется ставить отдельно обратный клапан для канализации 50 мм на отвод в сторону ванной, кухни и т.д. И затвор диаметром 100 – 110 мм на унитаз.

Клапан обратный ПВХ или полипропилен, считается оптимальным решением для квартиры или частного дома

Неправильные точки монтажа

Здесь есть 2 рекомендации

1. Перед тем как установить обратный клапан на канализацию, подумайте, как вы его будете обслуживать, ведь каждые полгода такой арматуре нужно делать ревизию.
2. В многоэтажном доме ненужно ставить на стояк вертикальный обратный клапан.

О вертикальной арматуре следует сказать отдельно, устанавливая такой затвор, вы можете навлечь на себя массу проблем.

• Если стояк чугунный, то трогать его вообще нельзя, особенно своими руками, не каждый мастер берется за ремонт или замену чугунного стояка. Вызвано это тем, что есть опасность обрушения всего столба.
• Каким бы ни был обратный вертикальный клапан, он будет создавать помехи движению стоков, соответственно, рано или поздно в этой точке возникнет засор.
• Если снизу поднимутся стоки и клапан их заблокирует, то в многоэтажном доме, сверху все равно будут продолжать сливать, что сделает монтаж затвора бесполезным.
• Канализационный стояк в многоквартирном доме относится к конструкциям общего пользования. Если вы, по собственной инициативе установите на нем клапан, то при возникновении проблем с этой арматурой, вас обяжут за свои деньги все демонтировать и вернуть в исходное положение, плюс оплатить накладные расходы, к примеру, уборку подвала или ремонт соседей, которых затопило после установки клапана.

Обратный клапан вертикальный в многоквартирных домах ставить не стоит

Порядок монтажа арматуры

Установить обратный клапан для канализации своими руками несложно. Инструкция состоит из нескольких простых действий, которые я постарался отразить ниже на фото и видео в этой статье.

Итак, простому домашнему мастеру лучше покупать горизонтальный обратный клапан с функцией ручной блокировки, из ПВХ или полипропилена. Диаметр трубы на инструкцию по монтажу не влияет, обратный клапан 50, 100 и 110 мм устанавливается одинаково

• Первым делом просто соберите все, как должно быть.
• Дальше замеряйте расстояние от клапана, до выпуска в стояк.
• Берете соединительный переходной патрубок подходящего диаметра и отложив на нем нужную длину, отрезаете лишнее.
• После обрезки, края патрубка нужно зачистить ножом от заусенец.

Схема подгонки переходного патрубка

• Теперь находите центральную ось сливной трубы и размечаете на ней 2 точки, на которых будет фиксироваться запорная арматура.
• Перфоратором просверливаете 2 отверстия и вставляете в них пластиковые дюбеля под шпильки хомутов.
• Подбираете шпильки по высоте и вкручиваете поддерживающие хомуты.
• Дальше вставляете во все пазы резиновые прокладки и густо промазываете все стыки герметикам, после чего запорная арматура собирается окончательно.

Монтаж опорных металлических хомутов

Теперь вам остается только соединить систему с канализационным сливом и жестко зафиксировать ее на металлических хомутах.

Фиксация запорной арматуры на хомутах

В зависимости от вида стен и размеров арматуры, система может крепиться тремя способами, ниже на фото показан принцип фиксации.

Три вида фиксации арматуры

Виды антисифонных клапанов

В зависимости от конструкции и способа установки устройство делят на пять видов:

• цельный;
• сегментный;
• настенный;
• врезной;
• сифон с обратным клапаном (под мойку).

Независимо от бренда стиралки (неважно, «Бош» у вас, «Самсунг» или другая ТМ) вы можете выбрать любой вид (но консультация сервисного центра или опытного мастера лишней не будет). В этом случае лучше ориентироваться на место подключения сливного шланга, на воду (жесткость и загрязненность), частоту стирки и степень загрязненности белья

Если водопроводная вода жесткая, а вещи сильно загрязненные (например, часто стираете спецовку или детское), желательно выбрать сегментный вид — его можно разобрать и почистить в случае засора.

С цельным этот номер не пройдет, придется заменить новым, и место для слива воды должно быть легкодоступным.

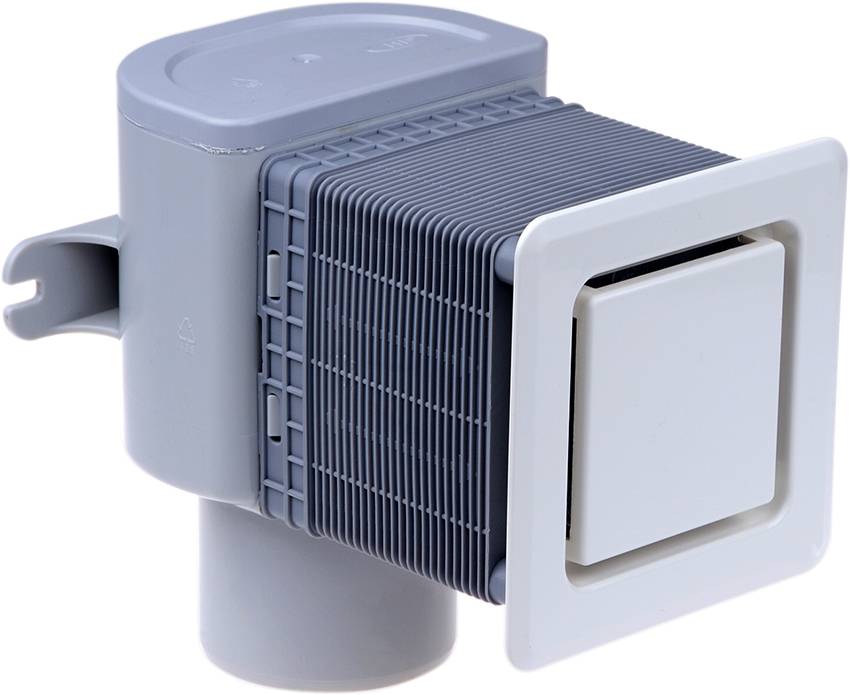

Настенный вид — удовольствие дорогое, но вполне оправданное и незаменимое устройство, если сливную коммуникацию необходимо вместить в узком промежутке (между стеной и СМ). Например, модели бренда «Леруа Мерлен» смотрятся очень стильно и эстетично.

Часто в производстве используется хром. Хромированные элементы гармонично сочетаются с любой сантехникой и плиткой. Также пользуются успехом полипропиленовые варианты чешского производителя Alcaplast.

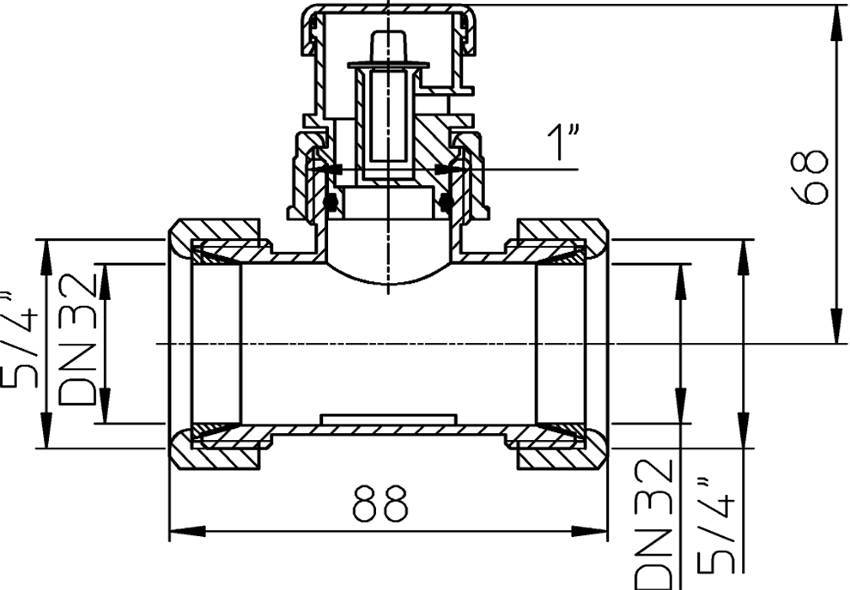

Врезная версия — пригодится при организации слива непосредственно к канализационной трубе.

Это простейший способ соединения для сливной трубы, но надежный. Например, итальянская фирма Siroflex.

Модификация под мойку идеально сочетается с сифоном любой конструкции.

Ее размеры рассчитаны как раз для монтажа с сифонным патрубком. Получается надежная защита от сифонного эффекта. При сливании в раковину ни одна капля не попадет в стиральную машину. Замечательный образец — сегментная модель из полипропилена от итальянского бренда Merloni. Легко разбирается и чистится от сора при необходимости.

Стоит ли заменять чем-то другим?

Обратный клапан для стиральной машины – не такой уж редкий товар, но найти его в магазинах, тем более, если вы живете в маленьком городе, удается не всегда. Поэтому многих интересует вопрос: можно ли использовать что-то другое для предотвращения сифонного эффекта?

К сожалению, ответ на этот вопрос будет отрицательным. Аналогов антисифону пока еще не существует. Чтобы обойтись без него, придется организовать слив таким образом, чтобы все элементы системы располагались как положено, и тогда сифонного эффекта не будет.

Источники

https://o-vannoy.ru/stiralnaya-mashina/obratnyj-klapan/
http://vannayasovety.ru/tekhnika/obratnyj-klapan-na-sliv.html

Виды обратного клапана

Пружинный (подъемный)

Применяется только на горизонтальных трубах, при обязательной вертикальной осевой установки.

Из недостатков пружинных клапанов, чувствительность к загрязнениям и минеральным примесям содержащимися в воде, которые могут вывести их из строя. Но это решается установкой фильтра.

Шаровой клапан

 Если в водопроводе нет давления, шар под собственным весом, плотно перекрывает проходное отверстие, и не даёт жидкости двигаться в обратном направлении. При подаче воды, шар возникшем давлением приподнимается, открывая путь водному потоку.

Шаровый обратный клапан

Однако следует помнить , что при равном внутреннем сечении, у шарового наружные размеры больше чем у других видов клапанов.

Поворотный или лепестковый

 Это название клапан получил из-за своей конструкции.

В основе металлический диск («тарелка») и ось с пружиной. Ось вращения располагается над проходным отверстием. При открытом положении, диск расположен параллельно движению воды при закрытом – перпендикулярно. Под давлением жидкости, диск открывается. Когда падает давление пружина срабатывает, диск поворачивается и перекрывает поток. поворачивается под давлением жидкости. Если напор падает срабатывает пружина и диск перекрывает путь воде

    Недостатком является то что в клапанах большого диаметра происходит сильный удар при захлопывании, что может привести к быстрому выходу конструкции из строя.

Поворотные обратные клапана делятся на две группы:

Простые- с небольшим диаметром до 400 мм. Применяются в системах где удары не могут сильно повлиять на работу гидросистемы и самого затвора

Безударные – клапаны со специальным механизмом обеспечивающие плавное закрытие диска. Из минусов у них более высокая стоимость.

 Двустворчатый обратный клапан

У данного устройства две запирающих сегмента, которые расположены на поворачивающейся оси. Пластины располагаются в центре проходного отверстия.

Вода, движущаяся в нужном направлении, открывает створки. Если направление потока меняется, пластины под действием пружин закрывают проход жидкости.

У двухстворчатых клапанов большой выбор размеров, поэтому их можно монтировать на трубы различных диаметров.

Также их рекомендуется устанавливать в системах, где присутствует высокое давление.

Правила установки обратного клапана для канализации

Обратные клапаны, оснащенные пружинным запорным элементом, могут монтироваться в любом положении на трубопроводе. Приспособления, не имеющие пружин, должны располагаться исключительно вертикально.

Место установки подбирается из расчета удобного доступа к приспособлению, которое не должно воспринимать нагрузок на кручение, изгиб, сжатие или растяжение от присоединенных труб. Положение клапана выбирается исходя из указанного на нем направления движения потока, поскольку устройство работает на пропуск стока лишь в одну сторону.

Существует два варианты защиты помещения от подтопления сточными водами. Первый предполагает установку одного обратного клапана для канализации 110 мм на основную трубу и используется преимущественно для квартир многоэтажного дома. При втором варианте монтаж приспособлений осуществляется для каждого источника слива, что характерно для частного сектора.

Обратные клапаны, оснащенные пружинами, могут размещаться как вертикально, так и горизонтально

Для проведения монтажа понадобятся рулетка, пакля и герметик. Первым делом выполняется отключение водоснабжения стояка при помощи задвижки на вводе. Это необходимо производить для исключения вероятности несанкционированного поступления воды в контур канализационной системы.

После выбора места установки на трубопроводе вырезается участок трубы, размер которого должен соответствовать длине клапана. Обратный клапан ПВХ монтируется посредством одевания на свободные края труб раструба и герметизации уплотнительными резинками. Для большей надежности стыковые соединения предварительно обрабатываются герметиком.

Чугунную модель устанавливают с помощью болтов, стягивающих монтажные пластины, и уплотняющих резинок. Если выбирается модель с раструбами, она монтируется традиционно с использованием пакли и путем заливки шва силиконом. После завершения работ водоснабжение возобновляется. Обратный клапан для напорной канализации устанавливается по такому же принципу.

Перед тем как устанавливать клапан необходимо перекрыть водоснабжение в квартире

Последовательность установки вакуумного клапана для канализации

Клапан крепится исключительно в вертикальном положении на канализацию. Необходимо, чтобы он располагался в месте, которое находится выше точки подключения сантехнических приборов. Помещение должно быть хорошо вентилируемое, где обеспечен свободный доступ к обслуживанию приспособления. В квартире данное устройство монтируется в санузле, а в частном доме ‒ на чердаке. Оно располагается после обратного клапана для унитаза или другого сантехнического приспособления.

После выбора места установки следует отключить водоснабжение. Далее разрезается канализационная труба, выполняется зачистка заусениц на ней. На место разреза монтируется тройник. Центральное отверстие изделия выступает гнездом для вакуумного клапана. Большинство моделей приспособлений характеризуются раструбным вариантом соединения.

Вакуумные обратные клапаны монтируются только в вертикальном положении

При помощи резиновых манжет, смазанных силиконом, выполняется соединение всех элементов системы. Надежность герметизации стыков обеспечивается благодаря кольцам. На новой канализационной сети следует предусмотреть фасонные вставки. После окончания всех работ водоснабжение возобновляется.

Скрытый монтаж клапана предполагает использование специальных моделей устройств. В случае пребывания стояка в штрабе или защитном коробе выполняется вентиляционное отверстие по габаритам сетки аэратора. Корпус клапана следует утопить в стену. Крепежный элемент необходимо подогнать таким образом, чтобы наружная поверхность располагалась со стеной заподлицо. Видимой остается только решетка, которая фиксируется при помощи саморезов.

Обратный клапан является важным и необходимым элементом канализационной сети, который препятствует затоплению помещения сточными водами в случае засора системы. Выбор модели зависит от места установки, материала и диаметра труб. Благодаря простой конструкции можно легко смонтировать обратный клапан для канализации своими руками, соблюдая определенный порядок действий.

Как установить устройство своими руками

Перед началом проведения монтажных работ необходимо определиться с моделью обратного клапана и местом его расположения (канализационный стояк или сантехнический прибор)

При расчете необходимо принимать во внимание такие параметры:

• Объем сточных вод;
• Диаметр трубы для установки;
• Расположение участка (вертикальный или горизонтальный монтаж).

Для монтажа агрегата на трубопровод следует выполнить целый ряд действий:

1. Выбрать место расположения устройства, что доступно для просмотра и обслуживания.
2. Отключить подачу воды на стояк.
3. Вырезать небольшой участок трубы, что соответствует размерам устройства, если монтаж производится в уже существующий стояк.

Если установка обратного клапана производится на этапе установки всей канализационной системы, его следует просто расположить в отведенном месте. Это наиболее оптимальный вариант монтажа.

Выполнить крепление устройства к трубам.
Подключить подачу воды и выполнить пробный запуск механизма.

Установка обратного клапана

Виды клапанов и принцип функционирования

Существует несколько разновидностей канализационных обратных клапанов на 110 и 50 миллиметров, которые различаются сферой применения. Соответственно, все виды механизмов обладают разной конструкцией и принципом функционирования одного элемента.

Когда сточные жидкости подходят, заслонка автоматически поднимается, после чего она снова возвращается в исходное положение. Именно по механизму функционирования заслонки классифицируются модели канализационных обратных клапанов.

Поворотные

Данная разновидность канализационных клапанов обладает подпружиненной мембраной (она называется тарелкой из-за круглой формы). В случае, когда сточные воды перемещаются в верном направлении, тарелка поворачивается и уходит вверх, не препятствуя движению жидкостей.

Однако при обратном направлении стоков подпружиненная мембрана плотно прижимается к внешнему ободку, в результате чего рабочая площадь трубопровода оказывается перекрытой.

Некоторые модели дополнительно имеют встроенную дополнительную заслонку, которая управляется вручную. Подобный запорный механизм можно регулировать при помощи специальной кнопки, находящейся на корпусе устройства.

Таким образом, трубопровод имеет сначала расширяющийся, а затем сужающийся участок, что является возможным местом образования засора канализационной системы. Решением данной проблемы становится размещение вверху корпуса механизма крышки. Сняв ее, возможно легко и быстро убрать появившийся засор.

Подъемный клапан на канализацию

Название данного вида прибора основано на механизме функционирования заслонки. Когда сточные воды перемещаются в правильном направлении, заслонка располагается вверху. Принцип работы: жидкость оказывает давление на мембрану, которая перекрывает движение стоков, внутренняя пружина сжимается, вследствие чего заслонка поднимается. Если сточные воды не перемещаются, то пружина находится в обычном состоянии, а путь стокам преграждается.

Благодаря нелинейной корпусной форме при движении жидкости в обратную сторону открытие клапана невозможно, что обеспечивает полную безопасность от затопления.

Подобный тип обратного клапана для канализации 110 или 50 мм обладает большей надежностью функционирования, чем поворотная (лепестковая) модель, однако существует и недостаток.

Особенности формы являются причиной необходимости регулярной очистки системы, т.к. она периодически засоряется. Для выполнения этой процедуры потребуется открутить болты (4 шт.), затем тщательно почистить или, если возникла такая необходимость, заменить рабочий механизм. Если владелец имеет возможность производить регулярную чистку, то лучше приобретать именно подобный вариант обратного клапана.

Шаровый клапан

В этом типе устройств запирающим элементом является небольшой шарик. Верхняя часть корпуса сконструирована таким образом, что во время протекания сточных вод шарик попадает в отдельное отверстие и позволяет потоку двигаться.

Когда жидкость отсутствует, рабочая область трубы блокируется, в результате чего поток не способен проходить в неправильном направлении. Однако подобные модели имеют недостаток – в отличие от поворотного и подъемного механизма в данной конструкции заслонка-шарик прилегает к ободку устройства не полностью.

В результате нарушения герметичности может происходить небольшое протекание стоковых вод. Конечно же, вероятность серьезного затопления, как если бы канализационный обратный клапан полностью отсутствовал, минимальна.

Межфланцевый

Основное преимущество подобной разновидности запорного механизма – небольшие габариты, что делает возможной установку даже при отсутствии свободного места за сантехническими приборами. Внешне устройство выглядит цилиндром миниатюрных размеров со специальной поворотной заслонкой.

Данный элемент может состоять из 2 компонентов, которые закрепляются у центрального стержня, либо по внешнему виду напоминать маленькую тарелку, которая фиксируется у корпуса при помощи пружинного механизма.

Подобный вариант желательно устанавливать только в том случае, если прочие разновидности установить не удастся. Даже с учетом небольших размеров желательно все же отдать предпочтение другим типам прибора. Межфланцевый обратный клапан 50-ти мм на канализацию монтируется достаточно редко, т.к. относится к категории оборудования для водоснабжения. Для канализационных систем эффективность его работы довольно низкая.

Еще одним недостатком подобной конструкции является отсутствие возможности быстро почистить устройство. Из-за особенностей формы потребуется полностью разобрать соединение, чтобы осуществить чистку клапана.

Зачем он нужен, какой бывает?

Когда возникает проблема засорения канализационных труб и сетей, жители многоквартирных домов оперативно связываются со специализированной службой. Но как бы быстро они не приехали, нужно поскорее перекрыть источник и воду, чтобы все это «добро» не хлынуло в квартиру, и имущество не было безнадежно испорчено. Именно в таких случаях помогает канализационный клапан.

Схема работы клапана сродни ниппелю. То есть в одну сторону стоки идут, а назад вернуться уже не могут. И именно эта закономерность помогает остановить их на пути в квартиру. Диаметр клапана зависти от того, какие трубы установлены в доме. Преимущественно это стандартные 110 мм для стояка, в других местах может быть необходим меньший размер.

место для установки обратного клапана канализации

Изготавливают клапан из разных материалов: металл, поливинилхлорид, полипропилен. Сегодня металлические клапаны, как и трубы используются редко. Кроме того, металлические клапаны недолговечны и дороги. Для установки внутри помещений применяют полипропиленовые, снаружи – поливинилхлоридные трубы.

Места установки

Устанавливать клапаны можно в одном или в нескольких местах – это зависит от задач, которые они должны выполнять. Один клапан можно вмонтировать на общую трубу канализации, но он должен иметь большую пропускную способность. Множество мелких стоит монтировать на каждый сантехприбор.

Монтаж первого типа возможен только в частных или небольших домах. В многоквартирных такие клапаны не будут иметь должного эффекта. Так как монтаж общего клапана возможен только в подвале, жильцы первых этажей остаются беззащитны при возникновении проблем с канализацией. В таких случаях лучше предусмотреть клапан на каждый прибор или перед стояком.

Также нужно устанавливать подобное устройство в канализациях с обратным уклоном, так как устранить подобную некорректность системы можно только полной ее переделкой.

Виды клапанов

По устройству обратного клапана для канализации отличают межфланцевый, поворотный, шаровой и подъемный клапаны.

Межфланцевый имеет небольшие габариты и вес. В его конструкции отсутствуют фланцы, которые осуществляют соединение клапана с трубопроводом. Когда возникает поломка, в клапане нужно будет заменять не только запорную арматуру, но и участок трубы, на котором она размещена. Такие клапаны могут быть:

• Пружинно-дисковые – в них пропускающая мембрана имеет вид диска, а вместо рычага пружина.
• Двустворчатые – их принцип работы основывается на присутствии в конструкции двустворчатой мембраны. Поворотный клапан еще именуется лепестковым. Роль мембраны отыгрывает золотник/захлопка, они приводятся в действие рычагом. Такие клапаны могут быть:
• Простые. Используются в системах с невысоким давлением и таким же проходом жидкостей. Когда золотник возвращается на место, происходит гидравлический удар – это может вывести из строя не только клапан, но и всю канализационную систему.
• Безударные. Такой тип дает возможность плавного возвращения золотника в исходную позицию после того, как он пропустил воду.

Шаровые клапаны преимущественно используют в системах, где имеется малый диаметр труб. Роль мембраны выполняет металлический шар, рычаг – это пружина. Этот тип самый часто используемый и надежный. Его монтаж осуществляется методом врезывания в систему, крепится двумя болтами, в случае выхода его из строя можно просто заменить узел.

установка обратного клапана на трубе канализации

Подъемный клапан имеет несколько отличную от других конструкцию. Его мембрана размещена вертикально, и за ее подъем отвечает специальное устройство, которое также расположено в вертикальной позиции

У данного типа есть важное преимущество – клапан можно ремонтировать без отключения от сети. Но в то же время недостаток подверженности частому засорению ставит под вопросом рациональность его использования. Подъемные клапаны классифицируются на:

Подъемные клапаны классифицируются на:

• Клапаны, которые ввариваются в канализацию.
• Те, которые крепятся к трубам с использованием фланцев.
• Резьбовое соединение.
• Межфланцевые, они зажимаются между трубами.

Что представляет собой воздушный клапан для канализации

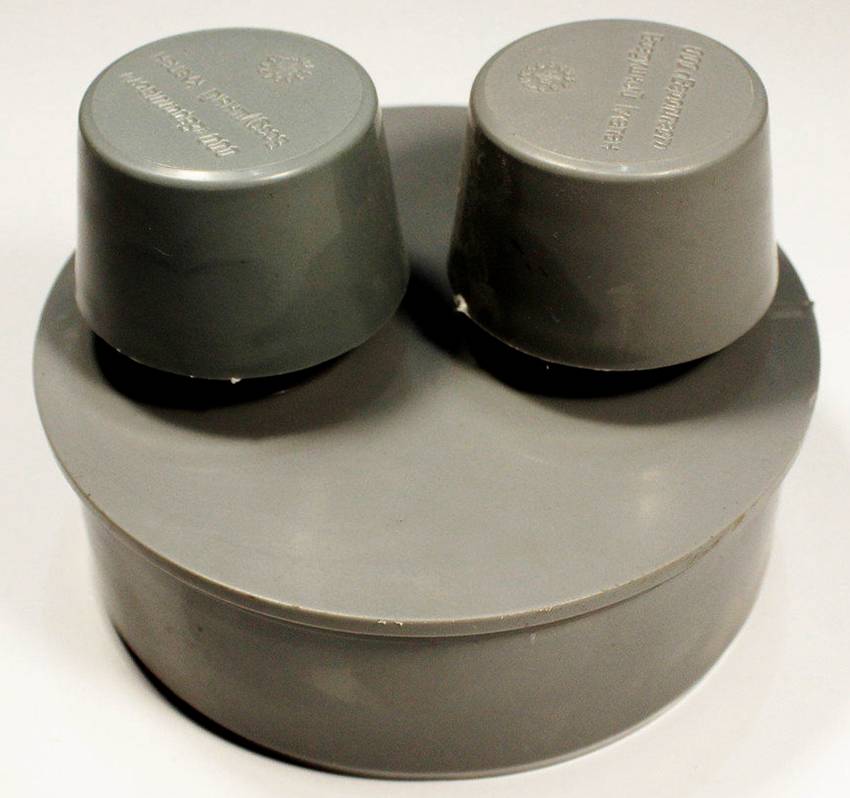

Воздушный клапан монтируется в фановую трубу. Он используется для впускания воздуха в канализационную сеть и исключения выхода его обратно, что является препятствием для появления неприятного запаха в квартире. Также он снижает уровень шума в момент стекания воды в системе.

Воздушный клапан препятствует проникновению в помещения неприятного запаха из канализации

Принцип действия устройства заключается в следующем. Во время спуска воды по канализации в сети происходит разряжение. Извне в нее должен поступать воздух. Если система оснащена вентиляцией, проблем не возникнет. В случае ее отсутствия воздух будет поступать из сантехнического прибора с наименьшим водяным затвором.

При разряжении мембрана клапана открывается, а когда давление в сети стабилизируется, ‒ закрывается. Таким образом, воздух поступает только в канализацию, а обратно в помещение не попадает. Для изготовления воздушного аэратора используется, как и для обратного клапана, пластик высокого качества.

Воздушный клапан должен быть установлен во всех зданиях, высота которых составляет более 2-х этажей. Он монтируется в месте, где температура не будет ниже 0 °C. Если в помещении установлен трап в полу для слива воды, тогда приспособление фиксируется на высоте не менее 35 см над уровнем пола. Когда трап отсутствует, клапан располагается выше самого высокого патрубка в канализационной трубе, что подключается к сантехническому устройству.

Схема устройства воздушного обратного клапана для канализации

Воздушный клапан изготавливается из полиэтилена. Он состоит из корпуса, штока или мембраны, реагирующей на возникновение избыточного давления в сети, резиновой прокладки, которая ограничивает движение штока, заставляя его правильно работать, крышки, защищающей от загрязнений. Для подключения к канализационной трубе на корпусе устройства располагается боковое отверстие.

Существует три разновидности вакуумного клапана. Для отдельного сантехнического прибора можно установить автоматический воздушный клапан с небольшой пропускной способностью. Большей пропускной способностью характеризуется антивакуумная или кинетическая модель, которая может работать при низком давлении. Существует комбинированный тип клапана, совмещающий в себе оба варианта приспособления.

Воздушный клапан устанавливается в раструбное соединение. Для одной точки слива используется приспособление диаметром 50 мм, а для общего стояка монтируется вакуумный клапан для канализации 110 мм.

Воздушный клапан устанавливают во всех зданиях, в которых больше двух этажей
