Что называют нутромером и для чего он нужен
Нутромер — это измерительный инструмент для контроля внутренних размеров: диаметра отверстий, ширины пазов, расстояния между внутренними поверхностями. Его применяют там, где штангенциркуль уже не дает нужной точности или просто неудобен. По сути, нутромер помогает понять не только сам размер, но и состояние отверстия: есть ли овальность, конусность, износ, локальные отклонения после расточки или шлифовки.
Если нужно быстро сориентироваться в базовых принципах выбора и увидеть, какой тип инструмента уместен в конкретной задаче, удобную отправную точку можно найти здесь: дальше проще сравнить конструкции не по названию, а по тому, как они ведут себя в реальной работе.

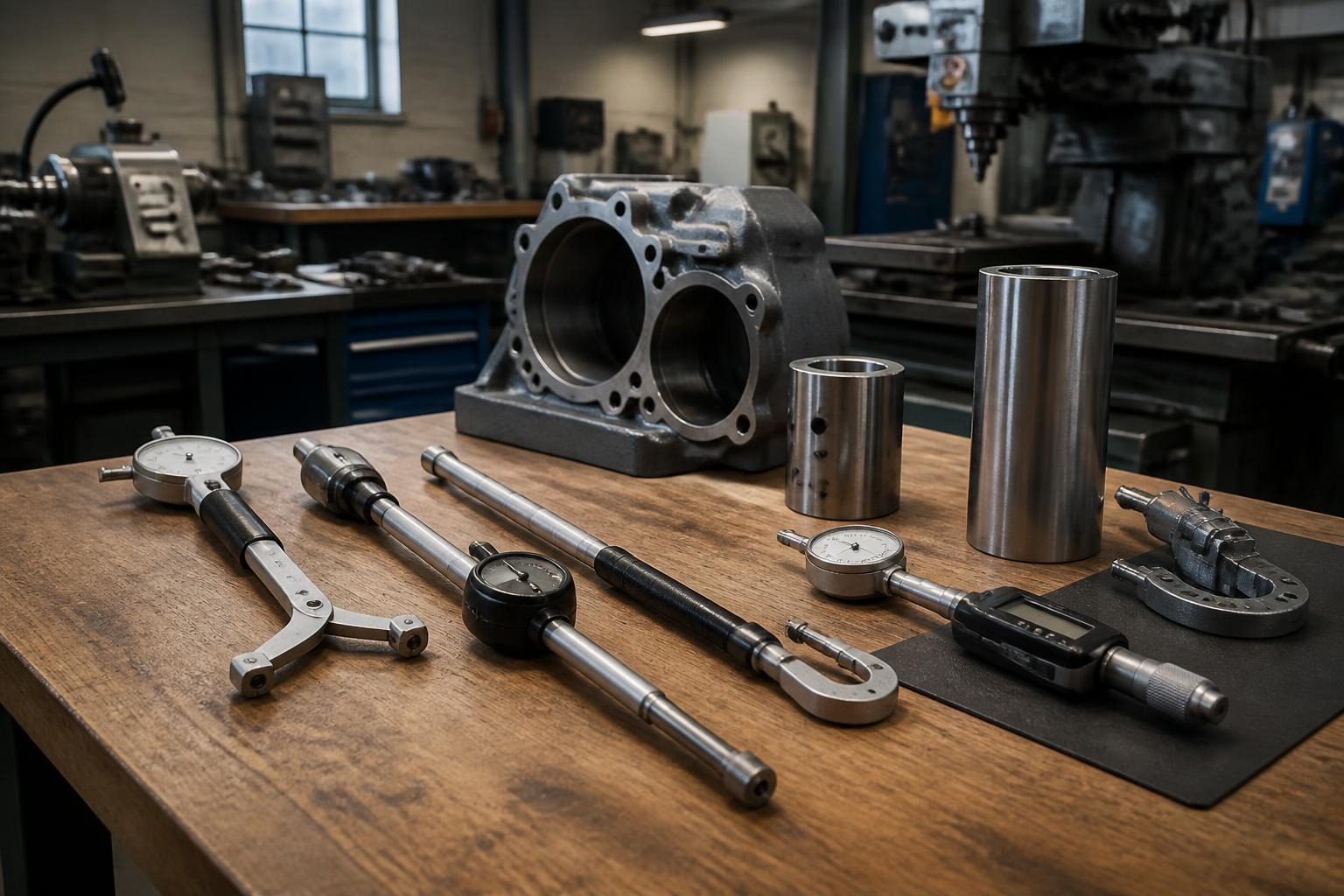

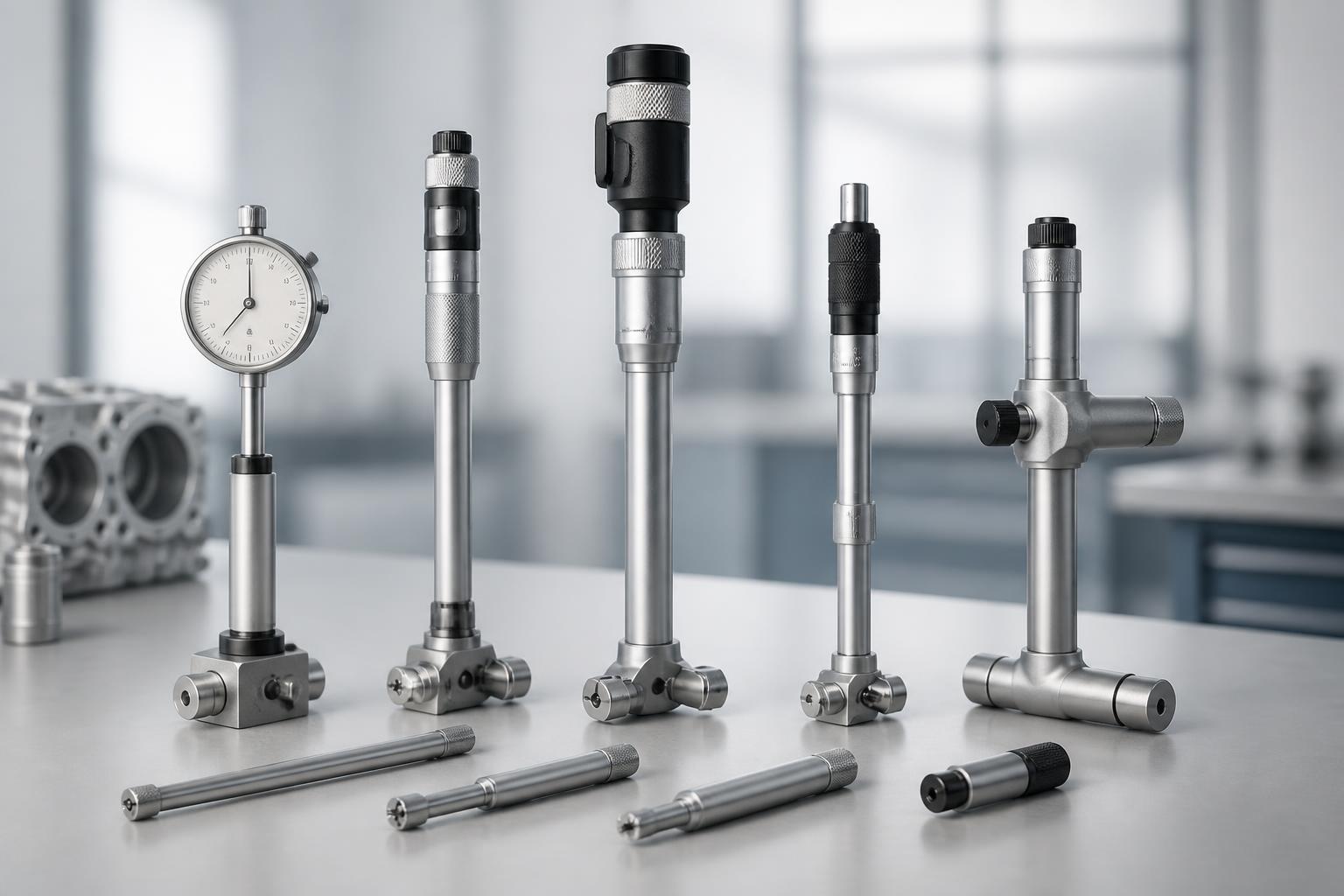

Нутромеры: разновидности по конструкции
Когда ищут нутромеры и их разновидности, чаще всего сталкиваются с несколькими основными группами. Они отличаются способом отсчета, диапазоном измерений и чувствительностью к условиям работы. Один инструмент хорош в цехе у станка, другой — в лаборатории или на участке технического контроля.
- Индикаторные — измеряют отклонение от заранее настроенного размера, удобны для серийного контроля.
- Микрометрические — дают абсолютное значение и подходят для точных замеров внутренних диаметров.
- Нутромеры с часовым индикатором — популярный вариант для проверки цилиндричности и поиска минимального размера в отверстии.
- Трехточечные — самоцентрируются и особенно удобны для точных измерений малых и средних отверстий.
- Электронные — ускоряют считывание показаний и снижают риск ошибки оператора.
Индикаторные модели для быстрого контроля
Индикаторный нутромер не просто «показывает размер», а сравнивает реальное отверстие с эталонной настройкой. Его сначала выставляют по кольцу, микрометру или блоку мер, после чего вводят в отверстие и смотрят отклонение по шкале. Такой подход особенно удобен на повторяющихся операциях: например, когда нужно проверить десятки одинаковых деталей после обработки. Минус в том, что без предварительной настройки инструмент бесполезен, а точность сильно зависит от навыка оператора.
Микрометрические и трехточечные нутромеры
Микрометрический вариант ближе по логике к обычному микрометру: есть измерительные поверхности, винтовой механизм и прямой отсчет размера. Это хороший выбор, когда нужен не допуск «плюс-минус» относительно базы, а конкретное числовое значение. Трехточечные модели ценят за самоцентрирование. Они меньше зависят от того, насколько ровно инструмент держат в отверстии, поэтому дают более стабильный результат на малых диаметрах и в точной мехобработке.
Как выбрать подходящий тип под задачу
Выбор начинается не с бренда, а с условий измерения. Один и тот же внутренний диаметр можно контролировать разными способами, но удобство и погрешность будут разными. Если деталь крупная, отверстие глубокое, а допуск жесткий, универсальный инструмент редко оказывается лучшим решением.
- Определите диапазон размеров: для малых отверстий нужны одни исполнения, для крупных — другие.
- Проверьте требуемую точность: для грубого контроля и для измерений в сотых миллиметра подойдут разные конструкции.
- Учтите глубину отверстия и доступ к зоне замера.
- Решите, нужен абсолютный размер или достаточно отклонения от эталона.
- Оцените серийность работы: на потоке быстрее работают индикаторные и электронные решения.
Есть и практический момент: в тесном производственном ритме удобнее тот нутромер, который оператор может быстро повторяемо установить в отверстие. Иногда инструмент с чуть более скромными паспортными характеристиками в реальности дает лучшее качество контроля просто потому, что им легче пользоваться без лишних движений.
Где чаще ошибаются при измерении внутренних размеров
Самая распространенная ошибка — попытка снять показание «с первого касания». Нутромер нужно слегка покачать в плоскости измерения, чтобы найти истинный минимум или точку правильного контакта. Если этого не сделать, результат получится случайным. Вторая проблема — грязь и заусенцы в отверстии: даже мелкая стружка заметно искажает замер.
Еще один частый промах связан с температурой. После обработки деталь может быть теплее инструмента, а при точных измерениях это уже влияет на результат. У индикаторных моделей добавляется риск неправильной предварительной настройки. Поэтому опытные контролеры сначала проверяют ноль, затем несколько раз повторяют измерение и сравнивают показания в разных сечениях отверстия.
На что смотреть при покупке и эксплуатации
Хороший нутромер — это не только точный механизм, но и понятная система настройки, жесткая конструкция и удобный комплект измерительных вставок. Желательно сразу проверить, есть ли в продаже сменные наконечники, удлинители, калибровочные кольца или сервис. Для цеха с активной эксплуатацией это практичнее, чем выбирать инструмент только по цене.
Если нужен универсальный рабочий вариант, разумно смотреть на читаемость шкалы, надежность фиксации и качество контактов. Для точных задач полезнее инструменты с самоцентрированием и минимальной чувствительностью к перекосу. А для стабильного результата в любом случае важнее не громкое название, а привычка регулярно калибровать прибор и измерять по одной понятной методике.
