Как своими руками установить и подключить насосную станцию?
Место
Она может быть установлена:
В кессоне скважины;

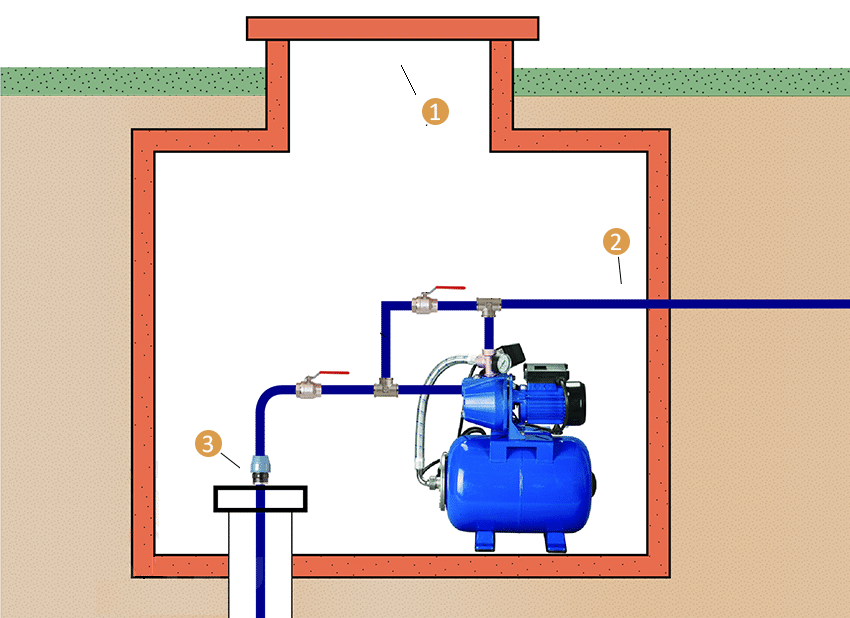

Насос установлен в кессоне
В утепленном домике, построенном над колодцем;
Станция стоит непосредственно над колодцем
В подвале или цокольном этаже дачного дома (разумеется, при небольшом удалении от источника воды).
Главное требование к месту установки насоса — положительная температура. Замерзание воды в мембранном баке или рабочей камере будет означать досрочное завершение карьеры насосной станции.
Питание
Абсолютное большинство насосных станцией начального уровня питаются от одной фазы и подключаются к обычной розетке. Минимальное сечение медной проводки — 2х1,5 мм2. Заземление не обязательно, но желательно.
В большинстве случаев станция снабжается шнуром питания с обычной евровилкой
Всасывающая труба
Она подключается к всасывающему патрубку насоса через фитинг или переходник.
К всасывающей трубе есть два обязательных требования:
- Она должна иметь жесткие или армированные стенки. Если вы попытаетесь использовать в роли всасывающего обычный садовый шланг — при запуске насоса он будет мгновенно сплющен атмосферным давлением;
Шланг армирован стальной проволокой
- Ее диаметр не должен быть меньше размера входного патрубка на рабочей камере насоса, иначе она станет ограничивать производительность станции.
На конце всасывающей трубы ставят обратный клапан.
Клапан на конце шланга
При подаче воды из источника с существенным количеством взвесей или песка он снабжается сетчатым фильтром. Функция клапана — не дать воде вылиться из мембранного бачка и водопровода после остановки насоса.
Дюймовый клапан с сеткой
Емкость
Как организовать с помощью насосной станции подачу воды из накопительной емкости?
- Бак устанавливается в любом теплом помещении с прочным основанием (как правило, в цокольном этаже, подполе или подвале дома);
- Чуть выше дна емкости монтируется врезка (латунная или нержавеющая) с таким же диаметром, что и у входного патрубка станции;
Латунная врезка для бака
- Врезка снабжается краном, позволяющим отсечь насос от емкости;
- На входном патрубке насоса устанавливается обратный клапан. Стрелка на его корпусе должна указывать на насос. Как и в случае с всасывающей трубой, он предотвратит обратный ток воды при остановке рабочего колеса.
Вода подается в водопровод из установленного в подвале бака
Водопровод
Автоматические станции не нуждаются в дополнительном регулирующем оборудовании и подключаются непосредственно к водопроводу. Если вы используете керамические смесители (с картриджами или поворачивающимися на 180 градусов кранбуксами), ввод желательно снабдить фильтром механической очистки: взвеси и песок губительны для керамики.
Механический фильтр на вводе воды в дом
Осмотический фильтр для приготовления питьевой воды
Эжектор
Эжектор соединяется с насосом двумя трубами — всасывающей и напорной. В роли напорной обычно используют трубу ПНД (из полиэтилена низкого давления).
Тонкость в установке эжектора лишь одна: если он снабжен длинным пластиковым раструбом на выходе для подключения всасывающей трубы, между фитингом-переходником на ПНД трубу или шланг и эжектором стоит установить латунный или оцинкованный патрубок. Он защитит раструб от поломки при перегибе всасывающей магистрали.
Так эжектор подключается к напорной и всасывающей трубам
Дополнения и аксессуары
Безопасную и долгую работу насосной станции обеспечивают следующие дополнения:
- Обратный клапан, обеспечивающий безопасную эксплуатацию и длительный срок службы оборудования;
- Съемный входной фильтр, защищающий НС от загрязнения.
Благодаря тому, что у всех изготовителей оборудование имеет одинаковые дюймовые разъемы, проблем подключения этих важных насосных «аксессуаров» не возникает. Всасывающий шланг рекомендуем выбрать жесткий, гофрированный, армированный, чтобы под давлением он не деформировался. А еще лучше использовать трубу подходящего размера с соответствующим разъемом для подключения к насосу.
Выбор станции по типу накопителя
По типу накопительного устройства насосные станции различаются на модели с баком-накопителем и с гидроаккумулятором.
Накопительные баки – это резервуары большого (до 100 л) объема, располагаемые на чердаках зданий. Насос качает воду в бак, а затем она из него расходится по трубам. Уровень жидкости измеряется с помощью клапана-поплавка. Очень экономичны, так как насос включается только при осушении бака. Из недостатков выделяется: опасность затопить дом, внушительные габариты накопителя, а также небольшой напор воды в кранах, зависящий от остатка воды в накопителе. Из-за своих минусов в современном мире используются редко.
Гидроаккумулятор – это мембранный бак, отличающийся компактными размерами, гарантированной защитой от протечек и возможностью держать стабильное давление воды. Давление внутри его можно легко отрегулировать, что дает возможность установить гидроаккумулятор хоть в отдельной пристройке, хоть в подвале. Из минусов стоит отметить более высокую стоимость, низкий (до 25 л) запас воды, более частые включения насоса и требовательность к водопроводу. В частности, сам трубопровод и все его элементы должны быть довольно прочными, чтобы держать высокое давление и справляться с гидроударами.
Существуют совсем простые станции, не имеющие никакого резервуара. Их управляющий регулятор давления настроен на включение насоса каждый раз, когда возникает потребность в воде, когда открывается кран или наполняется бачок унитаза. Отсутствие накопительного резервуара резко сокращает стоимость и габариты таких станций. При этом способность обеспечивать хорошее давление и напор воды остается на уровне дорогих установок.
Но такие модели не могут обеспечить резерв на случай, например, кратковременного отключения электроэнергии. Частые включения насоса преждевременно изнашивают его, он меньше служит и часто ломается. Помимо того, все элементы водопровода, особенно его соединительные элементы, должны хорошо противостоять гидроударам, которые неизбежно будут происходить при каждом включении насоса.
Подключение насосной станции
Выбрать оборудование и место для установки — это пол дела. Еще надо правильно все связать в систему — источник воды, станцию и потребителей. Точная схема подключения насосной станции зависит от выбранного места. Но в любом случае есть:
- Всасывающий трубопровод, который опускается в скважину или колодец. Он идет до насосной станции.
- Сама станция.
- Трубопровод, идущий к потребителям.
Все это так, только схемы обвязки в зависимости от обстоятельств будут меняться. Рассмотрим наиболее распространенные случаи.
Водоснабжение из колодца для постоянного проживания
Если станция ставится в доме или в кессоне где-то на пути к дому, схема подключения одинакова. На подающем трубопроводе, опущенном в колодец или скважину устанавливается фильтр (чаще всего — обычный сетчатый), после него ставится обратный клапан, затем уже идет труба. Зачем фильтр — понятно — для защиты от механических примесей. Обратный клапан нужен для того, чтобы при отключении насоса вода под собственным весом не стекала обратно. Тогда насос будет включаться реже (дольше прослужит).

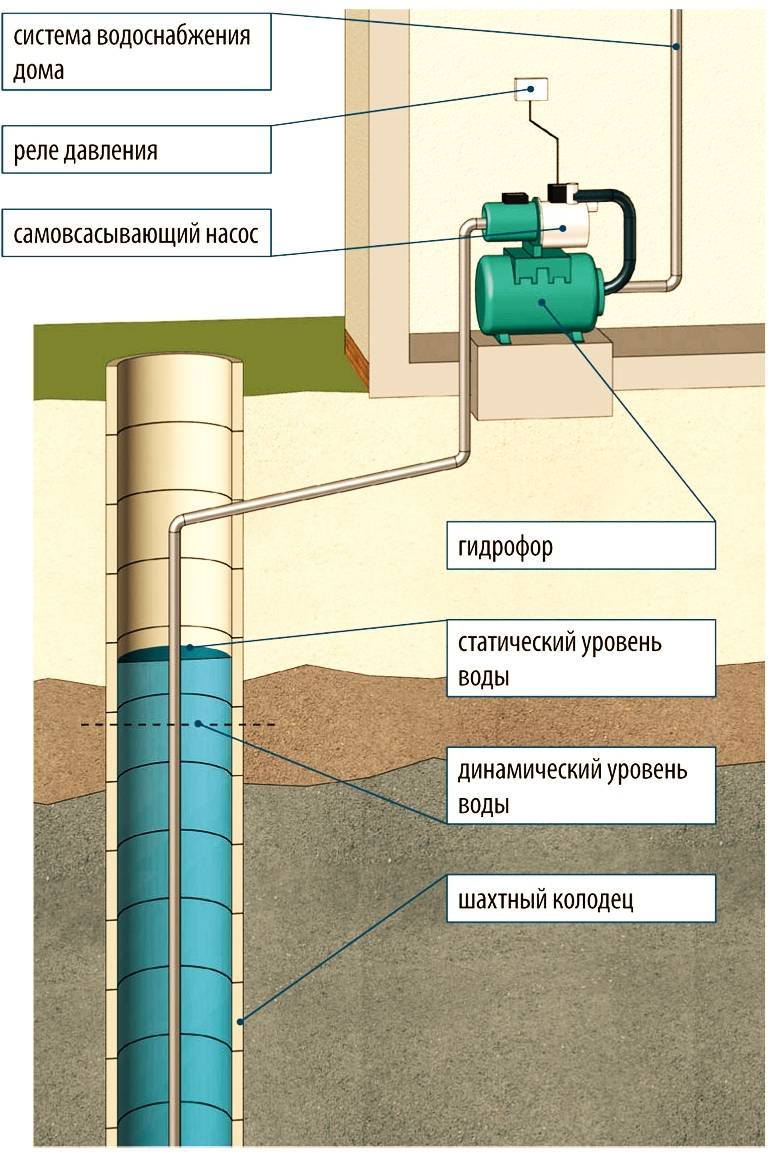

Схема установки насосной станции в доме
Труба выводится через стену колодца на глубине чуть ниже уровня промерзания грунта. Далее идет в траншее на той же глубине. При прокладке траншеи ее надо делать прямой — чем меньше поворотов, тем меньше падение давления, а значит, с большей глубины можно качать воду.
Для уверенности, можно трубопровод утеплить (сверху уложить листы пенополистирола, а потом засыпать песком, а после — грунтом).
Вариант прохода не через фундамент — необходим обогрев и серьезное утепление
При входе в дом подающая труба проходит через фундамент (место прохода тоже утеплить), в доме уже может подниматься к месту установки насосной станции.
Этот способ установки насосной станции хорош тем, что если все сделано верно, работает система без проблем. Неудобство в том, что требуется копать траншеи, а также выводить/вводить трубопровод через стенки а также в том, что при появлении течи локализовать повреждение сложно. Для минимизации шансов появления течи берите проверенные качественные трубы, укладывайте целый кусок без соединений. Если соединение есть, сделать желательно смотровой колодец.
Детальная схема обвязки насосной станции при подключении к колодцу или скважине
Также есть способ уменьшения объема земляных работ: проложить трубопровод выше, но хорошо его утеплить и дополнительно использовать греющий кабель. Это может быть единственным выходом, если на участке высокий уровень подземных вод.
Есть еще один важный момент — крышка колодца должна быть утеплена, так же как и кольца снаружи до глубины промерзания. Просто участок трубопровода от зеркала воды до вывода в стену не должен замерзать. Для этого и требуются меры по утеплению.
Подключение насосной станции к водопроводу
Часто насосную станцию ставят для повышения давления в водопроводе при централизованном водоснабжении. В этом случае на вход станции подключается водопроводная труба (тоже через фильтр и обратный клапан), а выход идет на потребителей.
Схема подключения насосной станции к водопроводу
На входе желательно поставить запорный кран (шаровый) чтобы при необходимости можно было отключить вашу систему (для ремонта, например). Второй запорный кран — перед насосной станцией — нужен для ремонта трубопровода или самого оборудования. Тогда на выходе тоже имеет смысл поставить шаровый кран — чтобы при необходимости отсечь потребителей и не сливать воду из труб.
Подключение к скважине
Если глубины всасывания насосной станции для скважины достаточно, подключение ничем не отличается. Разве только тем, что трубопровод выходит в том месте, где заканчивается обсадная труба. Тут обычно устраивают приямок-кессон, тут же можно и насосную станцию поставить.
Установка насосной станции: схема подключения к скважине
Как и во всех предыдущих схемах на конце трубы устанавливается фильтр и обратный клапан. На входе можно через тройник поставить заливной кран. Он понадобится при первом пуске.
Основное отличие такого способа установки в том, что трубопровод до дома идет фактически по поверхности или закопан на небольшую глубину (не у всех сделан приямок ниже глубины промерзания). Если насосная станция установлена на даче ничего страшного, на зиму оборудование обычно убирают. Но если водопровод планируется использовать и зимой, его надо подогревать (греющим кабелем) и утеплять. Иначе работать не будет.
https://youtube.com/watch?v=_d3RXbFArls
Виды и типы оборудования
Подбирая, какой насосной станцией пользоваться, нужно ознакомиться с видами и типами этих устройств. Насосные станции разделяются на два основных вида – со встроенным и выносным эжектором. Главным критерием выбора является высота, на которую требуется поднять воду. Эжектор – это специальное устройство, позволяющее при одинаковой мощности поднимать воду на большую высоту.
Станции со встроенным эжектором
Такой насосной станцией оборудуются системы с высотой подачи воды до 8 м, считая от входного патрубка. Встроенный эжектор размещается в корпусе насоса, что позволяет делать более компактные размеры, создает достаточный напор, обеспечивает высокую надежность.
К недостаткам этих станций относят повышенный уровень шума за счет работающего эжектора, поэтому непосредственно в доме их лучше не устанавливать, выделив для этого шумоизолированное подвальное или подсобное помещение. При выборе насосной станции такого типа нужно учесть еще один момент – для передвижения воды по горизонтальным трубам требуется дополнительная мощность. От каждых 10 метров движения по горизонтали отнимается 1 метр вертикального подъема. Это означает, что если дом стоит в 20 м от колодца, такая станция сможет поднять воду с высоты только 6 м, поскольку мощность, необходимая для подъема на 2 м будет затрачен для горизонтального перекачивания воды.
Станции с системой выносного эжектора
Для колодцев и скважин глубиной более 8 м нужны насосные станции с системой выносного эжектора. Это устройство устанавливается непосредственно на глубине не менее чем 0,5 м от уровня зеркала и не менее 0,5 м от дна. Насос находится на поверхности и может располагаться на значительном удалении от скважины.
Для работы насосной станции такого типа нужно две трубы, по одной вода поднимается вверх, по второй часть воды снова идет в скважину для создания разрежения в эжекторе. Такая система заставляет увеличивать диаметр скважины, что нужно учитывать при подготовке проекта.
Такой станцией можно поднимать воду с глубины от 20 до 40 м, подавая ее на большие расстояния, но за счет уменьшения КПД придется устанавливать более энергоемкое оборудование. Установка такой станции позволит делать скважину в удобном месте, а насос смонтировать в подвальном помещении, соблюдая акустический комфорт.
К недостаткам таких станций относят сравнительно высокую стоимость, конструктивную сложность и требовательность к чистоте воды. Но при соблюдении эксплуатационных правил, такие насосные станции полностью оправдывают себя.
Как настроить
Владелец насосной станции может настроить под свои потребности три параметра ее работы:
- Давление, при котором насос будет выключаться. Увеличение этого параметра сделает включения насоса более редкими, а, значит, положительно повлияет на его ресурс. Оборотная сторона увеличение давления отключения — снижение ресурса эластичной мембраны гидроаккумулятора;
На фото хорошо видна типовая неисправность гидроаккумулятора — разрыв мембраны
- Дифференциал давлений между точками выключения и включения. Чем он меньше, тем менее заметным будет изменение напора при работе насосной станции. Разумеется, вместимость мембранного бачка по мере уменьшения дифференциала тоже упадет;
Связь между настройками реле давления и вместимостью мембранного бака
- Давление воздуха в гидроаккумуляторе. Этот параметр жестко привязан к двум другим: в норме давление накачки чуть меньше того, при котором реле включает насос.
Первые два параметра настраиваются парой гаек, скрытых под крышкой реле: большая регулирует давление выключения, маленькая — дифференциал.
Регулировка механического реле
Для регулировки давления накачки служит ниппель на корпусе гидроаккумулятора: через него можно стравить воздух или накачать его обычным велосипедным насосом с контролем по манометру.
Наряду с насосом для накачки можно задействовать автомобильный компрессор
Немного истории
Водопроводы – настолько древнее изобретение, что первую отсылку к ним можно обнаружить еще в Библии, а именно в Книге Царств, написанной задолго до нашей эры.
Настоящим шедевром инженерного ремесла могут считаться римские акведуки – системы каналов, подающих воду из источника в город, по сути прообразы современных водопроводов. Именно благодаря акведукам функционировали бани, фонтаны, частные дома. Недаром, римляне считались одними из самых чистоплотных народов.
В современном мире мы уже не представляем жизни без водопроводов. Но как быть в местах, где водопроводы отсутствуют, например, в загородном доме или на даче? Ведь там человеку также нужно пользоваться стиральной машиной, бойлером, унитазом и т.д. В этом случае не обойтись без насосной станции.
Благодаря насосной станции подача воды автоматизируется, то есть подается именно так, как привык любой человек, живущий в благоустроенной городской квартире, – простым открытием крана.
Тип насосной станции
Это одна из главных характеристик, на которую нужно обратить внимание, задавясь вопросом о том, как выбрать насосную станцию. Современные аппараты предлагаются центробежного, многоступенчатого и эжекторного типа. При этом эжектор может быть выносным либо встроенным
При этом эжектор может быть выносным либо встроенным.
Насосная станция — обеспечивает отличный напор воды
Первый тип оборудования дает возможность получить отличный напор, поэтому рекомендуется для установки в домах, где расходуется много воды. Центробежные насосы очень тихие и обходятся не дорого. Но они могут всасывать воду только с глубины не более 7 метров.
Бесшумные насосные станции
Многоступенчатые агрегаты более мощные. Они способны доставлять воду из глубины около 8 метров. При этом такие насосные станции не создают шума и обходятся относительно недорого. Они пользуются большим спросом у покупателей.
Удобные насосные станции для комфортной жизни
Чтобы увеличить всасывающую магистраль, производители используют эжекторы. В этом случае вода не просто засасывается в трубу, но и перенаправляется специальным механизмом. Эжекторные аппараты работают на глубине около 10 метров. Их удобно использовать для водоемов открытого типа, а также для небольших колодцев и резервуаров, закопанных под землей.
Мощные насосные станции для дачи
Эжекторные насосные станции имеют отличные технические характеристики. Они очень мощные, демонстрируют высокую производительность и дают отличный напор. Но из-за использования дополнительных элементов такие агрегаты очень шумные. В частном доме либо на даче они могут быть использованы, но для квартиры подобные установки не подходят. Желательно ставить эжекторный насос сразу около водоема. Если он будет размещен в доме, нужно позаботиться о качественной звукоизоляции.
Схема использования насосных станций
Существует и вариант, в котором эжектор расположен отдельно от насоса. Это самая дорогая и мощная конструкция. Учитывая то, что такой аппарат можно легко установить за пределами дома, звуки от него никому не будут мешать. Производительность эжекторного насоса высокая, а воду он достает с глубины около 35 метров.
Установка и эксплуатация насосных станций
При выборе любого типа насосной станции необходимо обратить внимание на наличие и объем аккумулятора
Это важно знать хозяевам домов, в которых происходит частое отключение электричества
Установка насосной станции за пределами дома и дачи
Специалисты рекомендуют выбирать устройства автоматического типа. Такие НС в большинстве случаев не имеют накопительного бачка, а включаются сразу, как только открывается кран либо смывается вода в туалете. Главным плюсом подобных агрегатов является то, что они прекрасно держат давление и имеют относительно низкую стоимость. При установке автоматической насосной станции необходимо обязательно проверить всю систему водоснабжения. Места креплений труб будут подвергаться серьезным гидроударам, поэтому они должны быть максимально прочными.
Большой выбор насосных станций для водоснабжения
Основные технические характеристики и параметры
Чтобы организовать бесперебойное водоснабжение и, в то же время, не переплачивать за излишне мощный агрегат, следует учитывать следующие характеристики:
- Мощность
- Производительность
- Предельная глубина забора
- Объём гидроаккумулятора
Выше приведённые характеристики напрямую связаны со следующими параметрами:
Мнение эксперта
Кузнецов Василий Степанович
Для приблизительного расчёта можно считать, что при принятии душа или поливе огорода расходуется около 12 л воды в минуту, в других целях – примерно 4 л в минуту. Эти данные помогут определить минимально необходимую производительность.
Мощность станции
Мощность бытовых устройств различных моделей лежит в пределах от 0,5 до 1,5 кВт. Это позволяет выбрать наиболее оптимальный вариант. Чем больше глубина водозабора и расстояние до него, тем большую мощность должна иметь станция.
Производительность
Производительностью называют объём воды, который станция способна подать потребителю за один час работы. Этот параметр варьируется от 2 до 6 тыс. л в час. Чем больше предполагаемое водопотребление (большое число потребителей, полив садово-огородных культур и т.п.), тем большая производительность потребуется от станции.
Стоит обратить внимание на такие характеристики насосных станций как: мощность, производительность, объём накопительного бака, системы защиты и управления
Объём накопительного бака
В среднем, объём бака может составлять от 5 до 100 литров. Минимально необходимая величина зависит от объёма водопотребления. Учитывая, что этот параметр не сильно влияет на цену устройства, при прочих равных условиях лучше выбрать станцию с большим объёмом бака. Это сбережёт ресурс электродвигателя, который будет реже включаться и отключаться, обеспечит водоснабжение при кратковременном падении уровня воды в источнике.
Системы защиты
Многие модели насосных станций снабжены автоматическими устройствами принудительного отключения при отсутствии воды на входном патрубке. Это приводит к удорожанию устройств, но уберегает двигатель от перегрева и продляет его ресурс.
Системы управления
Различают автоматический и ручной способы управления. Вручную, как правило, управляются недорогие маломощные модели. Во многих случаях имеется возможность дистанционного управления. Высокопроизводительные системы в большинстве случаев имеют автоматическое управление.
Какую насосную станцию лучше купить ?
Обязательно обратите внимание на способность работать с жидкостями, имеющими посторонние включения. Если в планы входит употребление воды для питьевых нужд, то дополнительно установите оборудование тонкой фильтрации
Выбирайте модель с подходящим соотношением цены и качества.
Понятия :
- Глубина шахты, отсчитывается от нулевого уровня грунта.
- Статический уровень. Этот показатель измеряют, если нет забора воды на протяжении 1-2 суток. Измеряют расстояние от уровня дна до поверхности зеркала.
- Динамический уровень. То же расстояние, измеряемое при непрекращающейся пару суток эксплуатации пункта забора воды
Расценки на насосные станции могут сильно отличаться в зависимости от того, насколько востребована продукция производящего бренда. Кроме этого, на формирование цены влияет качество использованных при изготовлении материалов, характеристики оборудования, типа и шумовых показателей.
В установках производителя из России Джилекс покупателей привлекает то, что это оборудование рассчитано на российские электросети с соответствующими проблемами, на специфическое загрязнение водных источников.
Убедительно показало себя в бесперебойной работе итальянское оборудование Pedrollo, Marina, Ergus
Если основополагающим критерием при выборе вы считаете надежность устройства, то обратите внимание на насосные станции Grundfos, DAB, Gardena, Metabo
Автоматическое управление агрегатом снимет часть забот по эксплуатации с владельца. Правильно подобранная НС обеспечивает не меньший комфорт, чем централизованное водоснабжение. В распоряжении хозяина находится больше контролируемых параметров. Желаем Вам бесперебойной работы станции, оставайтесь всегда с водой!
Как выбрать насосную станцию
Чтобы водоснабжения для частного дома с помощью насосной станции было максимально эффективным и бесперебойным, воды хватало для обеспечения всех технических и бытовых нужд, важно знать, на какие параметры обратить первоочередное внимание при выборе
- Показатель мощности. От него зависит производительность оборудования, максимальная сила создаваемого напора. Подбирается зависимо от того, сколько точек водозабора работает чаще всего. При включении нескольких бытовых приборов одновременно, напор не должен ослабевать.
- Максимальная высота подъема жидкости. Подбирается зависимо от того, на какой высоте от источника жидкости находятся точки водозабора, насколько они удалены от скважины или колодца.
- Производительность – данным параметром обозначается количество жидкости, которое перекачивает насосная станция за единицу времени.
- Максимальная глубина для забора воды. Для глубоких колодцев и скважин лучше выбрать многоступенчатую станцию.
- Материалы изготовления основных деталей оборудования, корпуса. Чаще всего для сборки применяется ударопрочный пластик, нержавеющая сталь, чугун.
- Уровень шума. Важный параметр при установке насосной станции рядом с жилыми постройками. Чтобы оборудование не мешало заниматься привычными делами, отдыхать, лучше не экономить и выбрать бесшумную модель, с дополнительным звукоизоляционным корпусом.
- Масса и габариты. Мини-модели имеют небольшую производительность и мощность, лучше всего подходят для полива частных участков. Крупногабаритные установки предназначены для обеспечения водой нескольких точек водозабора в частных домах.
Насосная станция для воды с автоматикой позволяет подавать требуемое количество воды в определенный момент времени, зависимо от того, сколько точек водозабора включено одновременно. Для долговечной и бесперебойной работы рекомендуется выбрать оборудование с защитой от сухого года, неконтролируемого повышения давления.
Цена на работу по установке станции
Собрать станцию без помощи кого-либо, можно. Но, если вы решили пригласить специалиста, будьте готовы заплатить кругленькую сумму. Цена на монтаж большая и определяется из расчета. Выгоднее ставить узел в сборе, с предустановленным насосом на гидробак. За это нередко можно заплатить до 5000 руб., вот только что вода в дом должна быть уже подведена. Стоимость варьируется сложностью работы, количеством подключаемых расходников.
Касательно установки, когда насос опущен под землю, то такая услуга наиболее дорогая. Она предполагает опускание на глубину, да и последующий монтаж крышки обсадки, подключение шланга к насосу, прокладку кабеля, использование гидробака. Наем специалиста обойдется до 7000 рублей, включительно.
Монтаж влетит в копеечку, применяя в работе паяльник для труб ПНД. Резьбовое соединение обходятся дешевле, но оно менее надежно. Соединениях удобно разбирать, ремонтировать и выполнять обслуживание. Риск заплатить дороже включает в себя обустройство приямка.
Это земляные работы, в том числе работа спецтехники по подъему колец. Чтобы сэкономить и сделать работу самому рекомендуется обустроить приямок из красного рядового кирпича. В любом случае, нахождение станции на улице предполагает утепление, иначе она замерзнет.
