Причины сбоя в работе водяной станции
Неправильно отрегулированное реле давления
В этом случае насос будет качать воду непрерывно, соответствуя неправильно заданным параметрам на реле давления. В этом случае придётся провести отладку оборудования.
На устройстве контроля имеются две пружины — большая и маленькая. Стоит знать, что большая пружина отвечает за нижнюю границу давления. В то время как маленькая — это разница между большим и меньшим показателями давления.
Регулировку проводят таким образом:
- Водяную станцию обесточивают путём отключения от электроэнергии.
- Гидроаккумулятор полностью освобождается от воды (не качает воду) и при этом стравливается весь воздух через специальный клапан.
- К входному патрубку гидробака необходимо подключить любой насос с манометром.
- Теперь стоит накачивать гидроаккумулятор по отметку установленного на реле рабочего давления.
- В это же время стоит подобраться к пружинам реле и отрегулировать большую из них, задав минимальный порог давления, который будет вынуждать насос включаться и качать воду. Для этого необходимо покрутить пружину по часовой стрелке, если хотите увеличить показатель, и против часовой стрелки — если желаете его уменьшить.
- И осталось выставить разницу между нижним и верхним порогами рабочего давления. То есть нужно задать параметр верхнего давления, при котором насос будет выключаться и качать воду. Для этого необходимо повернуть регулятор меньшей пружины по часовой стрелке (для увеличения показателя) или против часовой стрелки (для уменьшения показателя).
Засорение управляющего блока
Еще одна из причин, по которой система часто перестает срабатывать на выключение. Стоит знать, что корпус реле давления имеет небольшое входное отверстие, которое со временем может загрязняться. Поэтому необходимо периодически делать проверку всех контактов рабочего узла на наличие засоров перед тем как искать более сложные причины и выяснять, почему станция не выключается.
Невыявленная утечка жидкости
Такая причина достаточно распространена и стоит принять её во внимание, если станция часто не выключается. Возможно, в гидробаке имеется мелкая течь, через которую вода попросту покидает резервуар
Соответственно рабочее давление в системе постоянно низкое, что вынуждает автоматику работать беспрерывно
Соответственно рабочее давление в системе постоянно низкое, что вынуждает автоматику работать беспрерывно.
В этом случае необходимо делать осмотр гидроаккумулятора на предмет разгерметизации и проводить соответствующий ремонт.
Окисление контактов
Не стоит списывать со счетов и возможное окисление контактов в реле давления. К сожалению, часто водяная станция не выключается или, наоборот, не включается именно по этой причине. В этом случае придётся делать разборку прибора и осматривать все контакты. В случае необходимости аккуратно зачищают элементы питания и соединяют все в обратном порядке.
Перепады напряжения в сети
Не менее частая проблема, которая мешает надёжной работе насосной станции для скважины или колодца. Именно нестабильное напряжение в сети вызывает сбои в циклах включения/выключения насосного оборудования в системе водоснабжения.
Для устранения неполадки нужно делать проверку напряжение в системе электроснабжения при включенном агрегате. Если часто наблюдаются постоянные резкие или мелкие перепады, то необходимо предпринять меры (установить дополнительные генераторы или трансформаторы, в зависимости от проблемы в системе электроснабжения). Делать это обязательно, иначе насос попросту сгорит.
Произвольный подсос воздуха
На специальном клапане гидробака, который предназначен для стравливания скопившегося воздуха в системе водоснабжения, может также происходить сброс настроек. В этом случае будет наблюдаться постоянный или частый подсос воздуха из системы. Как результат, в гидробаке будет нестабильное рабочее давление. Это вынуждает насос для колодца включаться и работать постоянно/непрерывно, подавая воду в бак без выключения. Чтобы устранить проблему, придётся делать регулировку клапана для сброса воздуха.
https://youtube.com/watch?v=4HTzY8JTz1c
Виды применяемых насосов
Готовые насосные станции – это установки с поверхностным насосом, осуществляющим забор жидкости из скважины за счет разрежения. Эжектор может быть включен в конструкцию самого насоса, или быть выносным – в этом случае его располагают в скважине. Однако при сборке и монтаже насосной станции своими руками можно использовать также погружной или скважинный насос, особенно если он уже имеется в наличии.
Чаще всего используют готовые насосные станции, в которых все основные элементы уже собраны друг с другом и настроены. При установке достаточно подключить питающий кабель, водозаборный и напорный трубопроводы (+)
Модели с внутренним эжектором
Установки с встроенным эжектором способны осуществлять подъем воды лишь с небольшой глубины – до 8 м. Но при этом обеспечивают мощный напор, превышающий 40 м. Не боятся попадания воздуха, поэтому наполнять систему водой перед началом работы необязательно – станция сначала прокачает воздух, а затем начнет подавать воду.
Отличаются хорошей производительностью и надежностью. Недостатком является высокий уровень шума, в связи с чем в доме их монтируют только при наличии подсобных звукоизолированных помещений.
При монтаже станции с поверхностным эжекторным насосом необходимо учитывать не только глубину зеркала воды, но и горизонтальный участок подводящего трубопровода
Модели с внешним эжектором
Станции с выносным эжектором обустраивают при необходимости забора жидкости с большой глубины – 20…50 м. В этом случае эжектор опускается в скважину (колодец), как часть заборного узла. К нему подводят два шланга от установки – напорный и вакуумный (всасывающий).
По первому жидкость подается в эжектор и формирует область разрежения в камере всасывания, второй – поднимает вверх воду из скважины. Характеризуются такие агрегаты низким уровнем шума. Они не потребляют много электроэнергии, но и КПД у них достигает всего 30-40 %.
Использование внешнего эжектора позволяет создать в водоподающей трубе необходимый для транспортировки воды напор и существенно увеличить глубину ее забора
Использование погружных типов в системах
Системы с погружным (скважинным) насосом практически не производит шума, забор воды может осуществляться с любой глубины и при достаточном удалении скважины или колодца от здания. Не боится небольших протечек в трубопроводе и подсоса воздуха.
Однако погружные насосы достаточно дороги. Они требуют чистой воды – установка мощной фильтрационной системы решает проблему, но в этом случае потребуется регулярно ее чистить. Ремонт и обслуживание затруднены необходимостью подъема агрегата на поверхность.
Не подходят для источников с наличием примесей в воде более 2 г на 1 м3 – фильтры быстро забиваются и насос перестает функционировать (+)
Первый запуск
Перед тем, как запустить насосную станцию, необходимо залить в насос воду. Для этого нужно сделать следующее:
- Выкручиваем пробку с отверстия для заливки воды на корпусе насоса. Иногда вместо неё может быть установлен вентиль, открываем его.
- После этого нужно заполнить насосный агрегат и всасывающий трубопровод водой. Заливать жидкость необходимо до тех пор, пока вода не начнёт выливаться через заливное отверстие.
Перед запуском автоматической станции водоснабжения загородного дома или дачи нужно проверить давление в гидроаккумуляторе. Как это делать, мы описали выше. Если давление не соответствует норме, то его можно повысить, накачав воздух автомобильным насосом, или понизить, выпустив воздух через специальный ниппель на гидробаке.
Правила первого запуска насосного оборудования:
Запчасти и частые поломки насосных станций
- После заполнения всасывающей магистрали и насосного агрегата водой необходимо плотно закрутить пробку или закрыть вентиль.
- Подключить насос к сети электропитания.
- Немного приоткрыть вентиль на корпусе агрегата, чтобы обеспечить удаление остатков воздуха из насосного оборудования.
- Насос должен поработать 2-3 минуты. За этот промежуток времени из выходного отверстия трубопровода или открытого крана должна потечь вода.
- Если жидкость не будет вытекать из трубы, нужно выключить насосное оборудование и снова долить воды в заливное отверстие на корпусе.
- После этого попытку запуска повторяют.
Часто встречающиеся ситуации
Во время эксплуатации насосной станции могут появляться различные сбои в ее работе, причина нарушений – неправильное включение/выключение электрического двигателя.
Необходимость замены реле
Замена выполняется в следующем порядке.
Отключите питание и полностью слейте воду с гидроаккумулятора. Краны отставьте в открытом положении.
Отсоедините провода подвода тока и подключения электрического двигателя. Если есть заземление, то надо открутить и его. Достаньте кабели из патрубков.
Открутите старое реле. Оно фиксируется к металлической трубе при помощи штуцера
Важно помнить, что остаточное давление воды в баллоне всегда будет, чтобы уменьшить разливы, подкладывайте под штуцер миску или иную небольшую емкость. Объем оставшейся воды зависит от диаметра и метража водопроводных труб, расположенных между открытым краном и насосной станцией
Установите новое реле давления, плотно закрутите металлический штуцер
Обращайте внимание на состояние прокладки, не допускайте появления протечек. Закрутите провода на клеммнике
Закрутите провода на клеммнике
Проверьте стояние большой и маленькой пружин, они должны иметь заводскую регулировку.
После этого закройте все водопроводные краны или главный вентиль на выходе, включите насос и выполните точную регулировку давления воды по вышеописанному алгоритму. Никогда не спешите. Работы несложные, но последствия ошибок могут быть очень печальными.
Перед запуском насоса следует убедиться в правильности подключения и регулировки реле
Насос постоянно включается/выключается
Это значит, что давление воды резко повышается до максимальных значений, двигатель при этом выключается. Давление столь же резко падает до минимальных и агрегат опять включается.
В этом случае реле давления трогать не надо, оно не виновато. Причина в гидроаккумуляторе – порвалась или сильно растянулась резиновая мембрана, размещенная внутри баллона. Она не расширяется, не принимает воду и не компенсирует повышение давления.
Принцип работы мембраны в гидроаккумуляторе
Как известно из школьных уроков физики, вода не сжимается. При включении насоса давление моментально поднимается, при выключении также моментально падает. Придется разбирать гидроаккумулятор и менять мембрану.
Решить проблему поможет замена мембраны
Для нормальной работы насоса рекомендуется давление воздуха в металлическом баллоне устанавливать примерно на 10% ниже параметра включения электрического двигателя. Давление проверяется только после полного спуска воды из гидроаккумулятора. Если она есть, то значения поднимаются и искажают регулировочные показатели.
Насос длительное время не выключается
Вначале все было нормально, а потом появилась такая проблема. Причина – износ насоса, он уже не может создавать нужное давление. Регулировка простая – немного уменьшите максимальное значение до момента выключения насоса. Чтобы иметь запас по надежности давление рекомендуется еще снизить на несколько десятых долей атмосферы. Если в результате регулировки показатели понижаются до критических, то придется менять водяной насос.
Если насос долго не выключается, это может указывать на износ оборудования
Воды в системе нет, а насос не включается
Есть три причины: неисправна проводка, закислились клеммы подключения или перегорел электрический двигатель. Для проверки надо иметь тестер и прозвонить электрооборудование, работы следует делать строго по правилам ПУЭ.
Если насос не включается, возможно, проблема в контактах реле
Что делать, если реле полностью разрегулировано?
Преимущества применения насосной станции
Устройство автономного водоснабжения в своем доме обеспечивает независимость и комфорт. Насосная станция дает следующие преимущества:
- Повышает эффективность системы водоснабжения.
- Повышает безопасность эксплуатации оборудования и трубопроводов.
- Обеспечивает некоторый (зависит от емкости гидробака) запас воды и ее подачу даже при отключении электроснабжения.
- Поддерживает постоянное давление и стабильность напора воды.
- Увеличивает долговечность подключенных к системе водоснабжения приборов и бытовой техники.
- Автоматический режим работы (своевременное включение и выключение насосного агрегата) снижает износ оборудования и затраты на электроэнергию.
- Возможность выбора места монтажа агрегата.
- Имеет компактные габаритные размеры и небольшой вес.
- Несложно монтировать.
В сельской местности, коттеджных и дачных поселках коммуникационные сети водоснабжения нередко грешат низким давлением и нестабильным напором. В этом случае насосную станцию можно подключить к уже существующему магистральному водопроводу – это решит проблемы с падением давления и отсутствием напора в водопроводе.
Применение насосной станции в схеме автономного водоснабжения не только позволит существенно повысить уровень комфорта жилищных условий, но и существенно увеличить рабочий ресурс установленных в водопровод устройств
1 Из чего состоит насосная станция?
Насосные станции для скважины состоят из следующих функциональных элементов:
- Водяной насос.
В обустройстве насосных станций своими руками, для забора воды чаще всего используются два вида насосов – вибрационные (типа «Малыш», «Ручеек», и им подобные), либо центробежные агрегаты. Выбирать вибрационный насос стоит, если забор воды выполняется из неглубокого источника – колодца, либо скважины на песок, глубина которой не превышает 10-15 метров.
К преимуществам вибрационных устройств можно отнести минимальную стоимость, простой ремонт, и достаточную, для нетребовательного бытового использования, продуктивность.
Однако если вы владеете артезианской скважиной, глубина которой превышает 30 метров, вам понадобится глубинный центробежный насос. Такие агрегаты стоят на порядок дороже, однако их мощность и ресурс работы несравнимо выше, чем у насосов «Малыш».
Часто используют и поверхностные насосы, но они имеют сравнительно низкую возможную глубину забора воды (примерно 12-15 метров), а потому для использования внутри глубоких скважин или колодцев не подходят.
- Гидроаккумулятор
Обычная насосная станция с гидроаккумулятором, реле давления, насосом и манометром
Гидроаккумулятор для насосных станций – это емкость, которая выполняет функцию накопления воды. Помимо того, что в доме постоянно будет находиться необходимое количество воды, такой бак будет защищать всю систему от гидроударов, и обеспечивать оптимальный режим работы насоса.
Гидроаккумулятор контролирует плавность изменения давления подачи воды при его работе, и убирает необходимость постоянного включения и выключения насоса (что крайне позитивно сказывается на сроке службы вибрационных устройств «Малыш», так как в большинстве случаев их ремонт связан именно с перегревом и повреждением обмотки электромагнитных катушек).
Однако не стоит думать, что установка одного только гидроаккумулятора защитит насос от перегрева. Это устройство, конечно, сократит время работы насосного оборудования. Однако погружные модели, особенно насосы «Малыш», могут перегреваться и за счет слишком малой толщи воды вокруг, так как именно вода выполняет основные функции по охлаждению их двигателя и корпуса.
- Реле давления
Реле давления это то, что объединяет всё оборудование в общую систему, и обеспечивает её автономное функционирование. Собрать насосную станцию для скважины без этого элемента невозможно. Реле постоянно контролирует уровень внутреннего давления, которым обладает накопительная емкость (гидроаккумулятор).
Если давление в гидробаке падает ниже допустимого уровня, что свидетельствует о том, что уровень воды в нём уменьшился, реле давление соединяет контакты погружного насоса, вследствие чего он включается, и начинает подачу воды. Как только гидроаккумулятор заполнился до необходимого уровня, реле отключает насос.
- Манометр
Устанавливается на гидробак, если емкость изначально не была им укомплектована. Исходя из показателей манометра, выполняется контроль и регулировка всей системы.

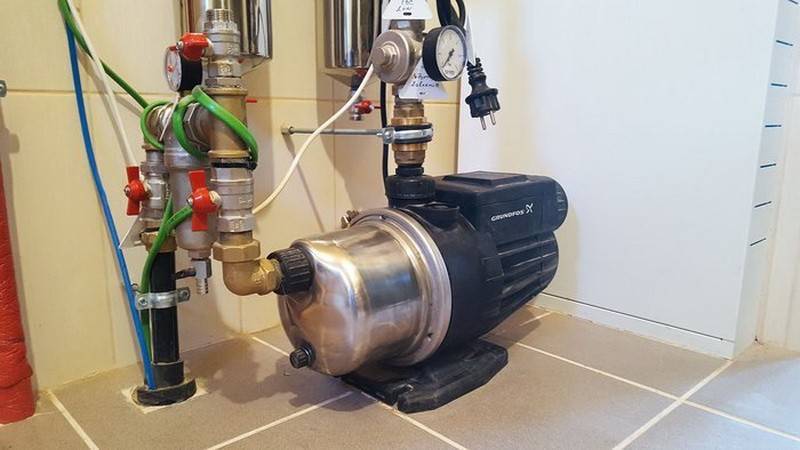

Пару советов о том, как выбрать насосную станцию: лучше всего отдавать предпочтение оборудованию от проверенных производителей «Грундфос», «Педролло», «Эргус».
Подключение поверхностного насоса к гидроаккумулятору
Технические характеристики станции (продуктивность и максимальную глубину подъема воды) выбирайте исходя из глубины и дебита вашей скважины, накопительную емкость – исходя из количества воды, которое вам понадобится для бытового использования, в случае отсутствия электроэнергии и невозможности осуществить водозабор.
Выбираем место для установки
Изготовить насосную установку для частного дома или дачи своими руками несложно. Однако при этом надо решить вопрос о том, как и где правильно установить насосную станцию. Место для установки насосной станции, от правильного выбора и обустройства которого будет зависеть эффективность работы оборудования, должно соответствовать определенным требованиям.
- Если бурение скважины или обустройство колодца на приусадебном участке уже выполнено, то насосная станция монтируется как можно ближе к источнику водоснабжения.
- В целях защиты насосного оборудования от замерзания воды в холодное время года место установки должно отличаться комфортными температурными условиями.
- Поскольку насосные установки нуждаются в регулярном техническом обслуживании, то к месту их установки должен быть обеспечен свободный доступ.
Исходя из вышеперечисленных требований, в качестве места для установки насосной станции на даче или в частном доме используют кессон или отдельное и специально оборудованное помещение.
В идеале место для насосной станции следует предусмотреть на стадии строительства дома, выделив для этого отдельное помещение
Иногда монтируют насосные установки в постройках, которые уже есть на территории приусадебного участка. У каждого из перечисленных вариантов есть свои плюсы и минусы, на которых следует остановиться подробнее.

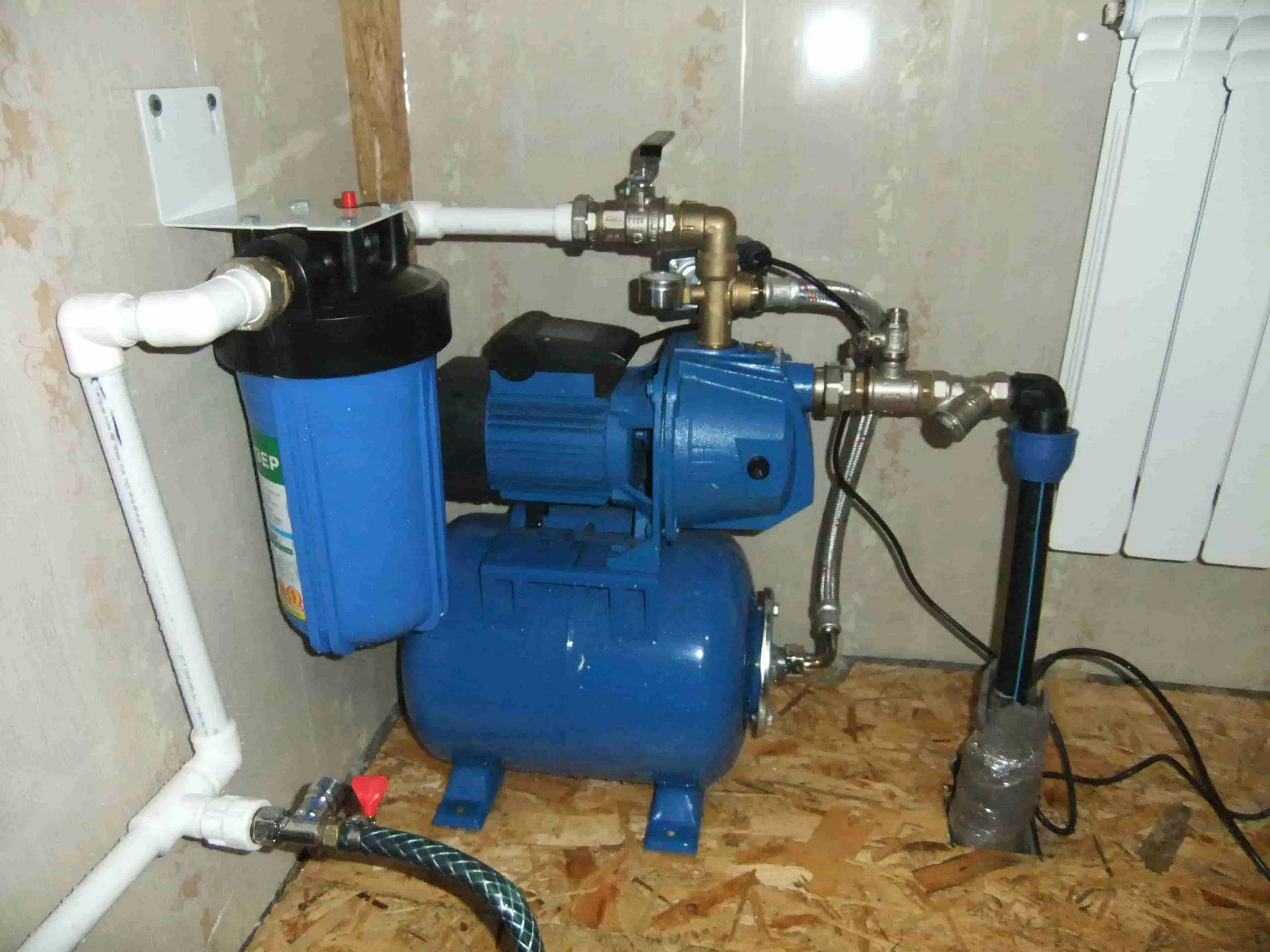

Размещение насосной станции в отдельном помещении в здании с пробуренной под домом скважиной
Схема установки насосной станции в подвальном помещении дома является практически идеальным вариантом для расположения такого оборудования. При данной схеме установки обеспечивается легкий доступ к оборудованию, а также легко решается вопрос по снижению уровня шума, создаваемого при работе станции. Наиболее удачным такой вариант станет в том случае, если помещение для насоса будет отапливаемым.
Размещение насосной станции в теплом обустроенном подвале
Если насосная установка располагается в надворном строении, несколько затрудняется быстрый доступ к ней. Зато при такой схеме подключения насосной станции кардинально решается проблема с шумом от работы оборудования.
Станцию можно установить на кронштейне в достаточно широком и глубоком колодце
Установка станции в кессоне обеспечит защиту от промерзания и полную шумоизоляцию
Достаточно часто насосные станции монтируют в кессоне – специальном резервуаре, который устанавливают над оголовком скважины, непосредственно в приямок. В качестве кессона может выступать как пластиковая или металлическая емкость, заглубленная в грунт ниже уровня его промерзания, так и капитальное подземное сооружение, стенки и основание которого выполнены из бетона либо отделаны кирпичной кладкой. Следует иметь в виду, что при установке насосной станции в кессоне доступ к оборудованию достаточно ограничен. Кроме того, если используется для насосной станции схема подключения данного типа, то отрезок трубопровода между насосным оборудованием и обслуживаемым им строением необходимо тщательно утеплять или располагать в грунте на глубине, находящейся ниже уровня промерзания.
Особенности регулировки насосной станции, если реле разрегулировано
Как правило, такие случаи бывают редко, и являются последствием неправильной регулировки. При желании проблему можно попробовать ликвидировать без обращения к профессионалам:
- Отсоедините насос от источника питания. Для обеспечения собственной безопасности воспользуйтесь тестером и убедитесь в отсутствии фазы.
- Отпустите гайки двух пружин. Снятие не потребуется.
- Далее провода питания подключают к станции, при этом игнорируют клеммник.
- Активируйте подачу тока, заполните насос и отрегулируйте давление в пределах трех или четырех атм. Отключите мотор от источника питания.
- Аккуратно, неспеша спускайте воду до параметра, который подходит для старта системы.
- Стяните гайку крупной пружины до момента, пока не прозвучит характерный щелчок. Контакты находятся в замкнутом положении, мотор функционирует.
- Гайку, отвечающую за малую пружину, следует накрутить на шесть оборотов. 2 оборота повышают уровень давления до двух атмосфер.
- Подключите провода, соблюдая последовательность, которая обозначена на крышке корпуса.
- Насос можно подключить к сети.
Как изменить диапазон срабатывания реле
Если «нижнее» давление нормальное, а необходимо лишь увеличить или уменьшить «верхнее», нужно использовать меньший регулятор.При этом:
- Закручивание для этого регулятора гайки по часовой стрелке приведет к увеличению «верхнего» давления, при неизменном «нижнем».
- Откручивание – наоборот: при этом будет уменьшаться или увеличиваться разница между ними — ∆P.
- После изменения регулировки, включается питание и замечается по манометру момент, когда отключается насос — «верхнее» давление.
- При удовлетворительных результатах, регулировку на этом можно прекратить, если нет — процесс повторяется до получения нужного результата.
Если не устраивает одновременно и «нижнее» давление и диапазон срабатывания реле, необходимо сначала выполнить регулировку большим регулятором, а после этого — меньшим, весь процесс при этом контролируется по манометру станции.
Что учитывается при выполнении регулировки
Регулируя самостоятельно работу реле оборудования необходимо учитывать такие важные моменты:
- Нельзя «верхнее» давление, составляющее более 80% от максимального для изделия, устанавливать на данной модели. Как правило, оно указано на упаковке или в инструкции, и составляет от 5 до 5,5 бар.
Для установки более высокого уровня в системе частного дома, необходимо подобрать реле у которого большее максимальное давление. - Перед повышением давления для включения насоса необходимо познакомиться с его характеристиками, сможет ли он развивать такое давление. В противном случае, если его создать нельзя, агрегат не будет выключаться, а реле его отключить не сможет, потому что нельзя достигнуть установленного предела.
Напор насоса измеряется в метрах водяного столба: 1 м. вод. ст. = 0,1 бар. Помимо этого, учитываются и гидравлические потери во всей системе. - Нельзя закручивать до отказа гайки регуляторов при регулировании, иначе реле может совсем перестать срабатывать.
Определение места для станции водоснабжения
При подборе площадки для водонасоса, нужно учесть все характеристики его эксплуатации. Каждые пять метров горизонтальной трубки между водоисточником и гидронасосом понижают ее всасывающие особенности на полтора метра. Гидронасос автономного снабжения располагается на цокольном этаже или в утепленной для него комнате.
Для стационарного наружного прибора стоит установить кессон, а укладку его напорной трубы до дома поместить на такой глубине под землей, чтобы холод и заморозки ее не доставали. Если же гидронасос используется только летом на дачном участке, магистрали погружаются на длину меньше 30-50 см, а могут и вовсе остаться на земле.
Если гидронасос устанавливается в жилище, можно не страшиться зимних холодов и замерзания системы. Если есть вариант бурения в здании, действо сократит длину магистральных труб. При выборе площадки гидронасоса, стоит учитывать пределы температуры, указанные в инструкции к прибору.
1 Устройство и принцип работы
Стандартная комплектация насосной станции средней ценовой категории состоит из следующих конструктивных узлов:
- насос (чаще всего центробежного типа);
- гидроаккумулятор (накопительная емкость);
- подводящие и подающие трубы;
- реле давления;
- защитная автоматика.
Все станции для водоснабжения подлежат поверхностному монтажу — оборудование размещается возле устья колодца либо скважины и внутрь источника опускается водозаборный шланг, подающая магистраль подключается к гидроаккумулятору и выводится к точкам водозабора внутри дома либо дачи.
Устройство насосной станции
Принцип действия насосной станции базируется на работе реле давления, которое обеспечивает автономность работы всей системы. При включении насос начинает закачивать воду в гидробак, по мере его заполнения до заданной отметки реле срабатывает и отключает насос.
Также реле срабатывает при опустошении бака, когда давления в резервуаре падает ниже установленной границы. Такой принцип работы обеспечивает поддержание постоянного уровня воды в гидробаке, что делает водоснабжение дома из скважины либо колодца по удобству сравнимым с центральным водоснабжением в квартире.
1.1 Как установить насосную станцию?
Подключение насосной станции должно выполняться с обязательной установкой обратного клапана (желательно, чтобы клапан был оснащен сетчатый фильтр механической очистки).
Клапан будет предотвращать слив жидкости из водозаборной трубы в скважину при отключении насоса, вследствие чего вода будет подаваться в краны сразу же после начала работы станции, фильтр же очистит рабочую среду от абразивных примесей, которые могут забить систему изнутри. Установка обратного клапана производится на нижнем отверстии водозаборной трубы
Также учитывайте, что еще на стадии подключения насосного комплекса необходимо принять меры для предотвращения замерзания оборудования в зимний сезон. Сделать это можно двумя способами: установив агрегат в кессоне — утепленном пластиковом колодце глубиной до 1 м, либо же разместив его в подвале дома, из которого выводится длинная водозаборная труба.
Все трубы, расположенные выше уровня промерзания грунта, должны тщательно утепляться. При первом запуске станции необходимо заполнить насос водой, для чего в верхней части его корпуса предусмотрено заливное отверстие.

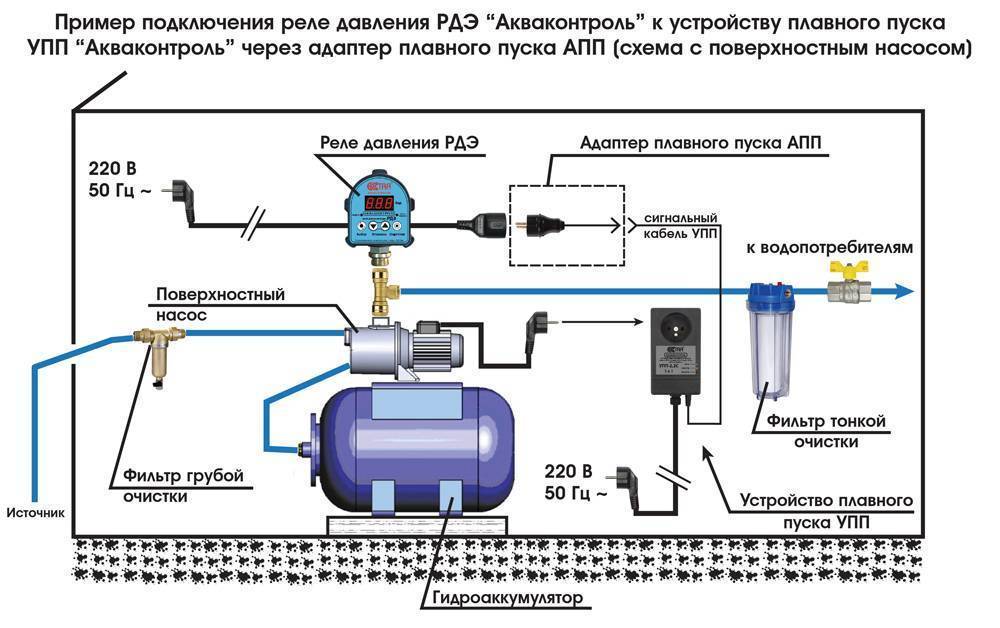

Схема подключения НС
Одним из основных факторов неисправности любых насосных станций является работа на холостом ходу. Современные комплексы имеют встроенный датчик сухого хода, который отключает двигатель насоса когда зеркало воды падает ниже уровня водозаборной трубы.
Если в вашем оборудовании такой датчик не предусмотрен, рекомендуем приобрести его отдельно и установить — такие запчасти для насосных станций стоят не дорого, но значительно продлевают срок эксплуатации техники.
Наиболее частой ошибкой, которую допускают новички решившие установить насосный комплекс для водоснабжения, является неправильный подбор оборудования. К примеру, производительность насоса составляет 3 м3/час, а ваша семья потребляет 5 м3/час — в таком случае оборудование будет включатся гораздо чаще, чем допустимо, что приведет к его ускоренному износу. Это же происходит при неправильно выбранном объеме гидроаккумулятора.
Виды
Всю автоматику, использующуюся для контроля за работой насоса, подразделяют на 3 вида в хронологическом порядке согласно последовательности ее создания.
1-го поколения
Это первая и простейшая автоматизированная система управления насосным оборудованием. Ее используют для несложных задач, когда нужно обеспечить постоянный источник воды в доме. Состоит она из трех основных частей.
- Датчик сухого хода.Необходим для отключения насоса при отсутствии воды, которая служит охладителем, без нее насос перегреется и обмотка сгорит. Но также может устанавливаться дополнительный поплавок-выключатель. Его функция схожа с датчиком и отталкивается от уровня воды: когда он понижается – насос выключается. Эти простые механизмы надежно защищают дорогостоящее оборудование от порчи.
- Гидроаккумулятор.Является необходимым элементом для автоматизации системы. Выполняет функцию накопителя воды, внутри которого расположена мембрана.
- Реле. Устройство, контролирующее уровень давления, должно снабжаться манометром, позволяющим настраивать рабочие параметры контактов реле.
Датчик сухого хода
Гидроаккумулятор
Реле давления
Автоматика первого поколения для глубинных колодезных насосов отличается простотой за счет отсутствия сложных электрических схем, а потому его установка на любое насосное оборудование не является проблемным.
Функционал системы так же прост, как и механизм работы, который завязан на понижении давления в гидроаккумуляторе при израсходовании воды. Вследствие чего включается насос и заполняет емкость новой жидкостью. При полном заполнении насос отключается. Этот процесс продолжается циклично. Возможна регулировка минимального и максимального давления посредством реле. Манометр позволяет установить нижний и верхний предел срабатывания автоматики.
2-го поколения
Второе поколение отличается от первого использованием электронного блока управления, к которому подключены датчики. Они распределены по всей насосной системе и следят за работой самого насоса и состоянием трубопровода. Вся информация поступает к электронному блоку, который ее обрабатывает и принимает соответствующие решения.
При использовании автоматики 2-го поколения может не использоваться гидроаккумулятор, так как трубопровод и установленный в нем датчик выполняют аналогичную функцию. Когда давление в трубе падает, сигнал от датчика поступает в узел управления, который, в свою очередь, включает насос и восстанавливает напор воды на прежний уровень, а по завершении отключает его.
Для установки автоматики 2-го поколения необходимы базовые навыки в обращении с электроникой. По принципу действия системы 1-го и 2-го поколения схожи – контроль давления, но по стоимости система 2-го поколения значительно дороже, вследствие чего пользуется меньшим спросом.
3-го поколения
Такая система отличается высокой надежностью и эффективностью, но и стоит дороже своих предшественников. Точная работа системы обеспечивается продвинутой электроникой и позволяет экономить на электроэнергии. Для подключения этой системы необходим специалист, который не только установит, но и настроит правильную работу блока. Автоматика обеспечивает полный комплекс защиты оборудования от поломки начиная от «сухого хода» и разрыва трубопровода и заканчивая защитой от скачков напряжения в сети. Принцип работы, как и во 2-ом поколении, не связан с использованием гидроаккумулятора.
Главное отличие – это возможность более точно регулировать работу механических узлов.Например, при включении насос стандартно качает воду на максимальной мощности, в чем нет нужды при ее малом расходе, а электричество потребляется по максимуму.
Основные причины неисправностей
Давайте мысленно пройдемся по НС и посмотрим, что может вызвать сбои в ее работе.
Всасывающая магистраль (для систем с самовсасывающими насосами)
Чтобы самовсасывающий центробежный насос мог осуществлять свою функцию, его полость и всасывающая магистраль должны быть заполнены водой.
После отключения агрегата она удерживается обратным клапаном, установленным в начале водозаборной трубы.
При длительных простоях насос приходится заливать заново.
Если вы ищете самовсасывающий насос, который не нужно заливать, выбирайте агрегат вихревого типа. Однако, учтите, что у него очень низкий КПД.
Отсутствие воды во всасывающей магистрали может быть обусловлено такими причинами:
- вода в источнике опустилась ниже заборного патрубка;
- нарушена работа обратного клапана;
- в магистрали появились трещины или зазоры, через которые в нее попал воздух (произошел разрыв водяного столба).
Симптомы
Если НС оборудована датчиком сухого хода, насос автоматически отключится. В противном случае он будет работать (до срабатывания защиты по перегреву), но вода поступать не будет.
Насос
С главным элементом НС могут случиться такие неприятности:
- залипание рабочего колеса: слышится гудение, но двигатель не вращается;

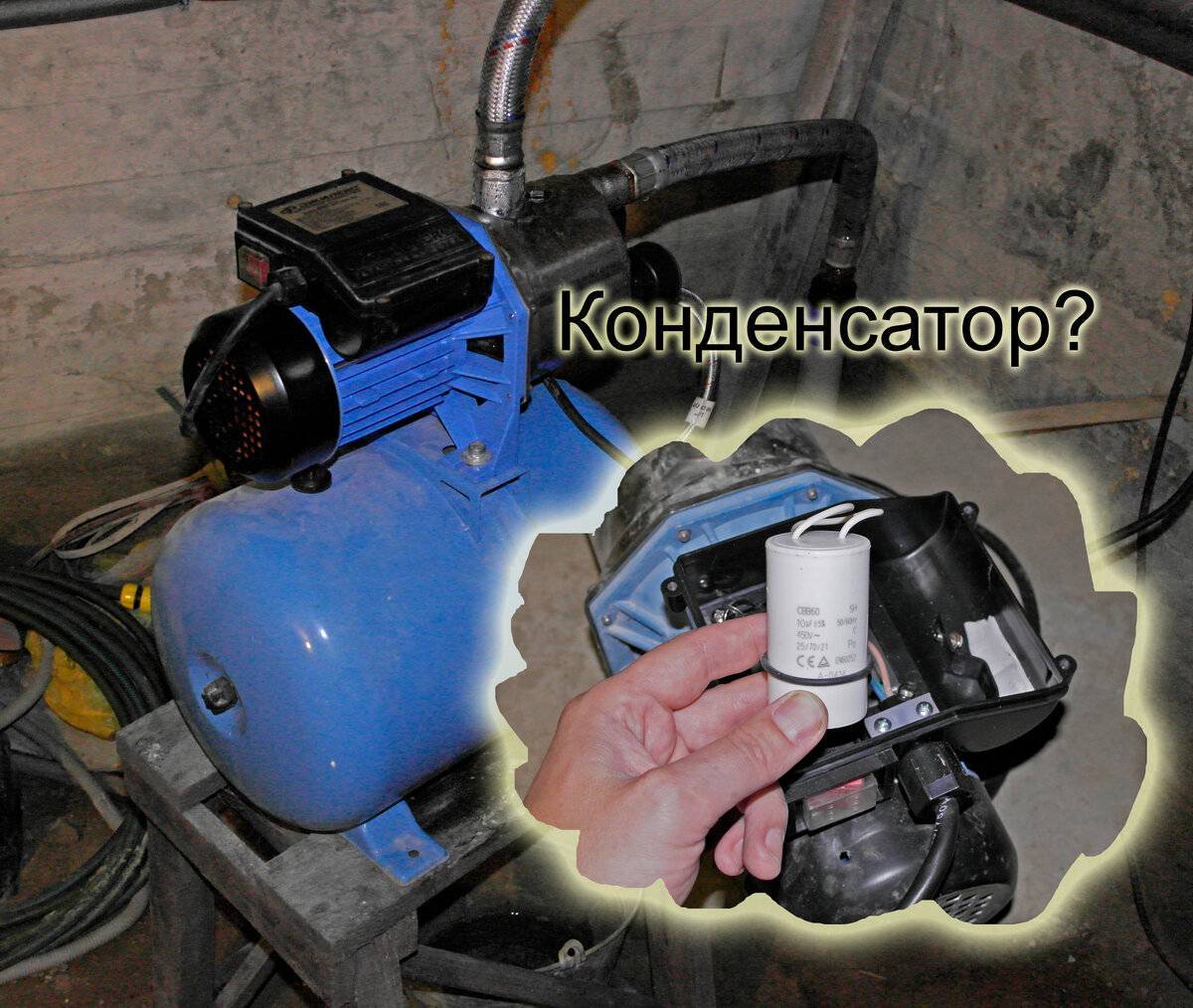

- вышел из строя конденсатор: признаки те же самые;
- из-за износа корпуса и рабочего колеса насос не может развить в трубопроводе напор, при котором срабатывает реле давления: агрегат не отключается даже при нулевом расходе воды;
- сгорел двигатель: агрегат не включается, слышен запах горелой изоляции.

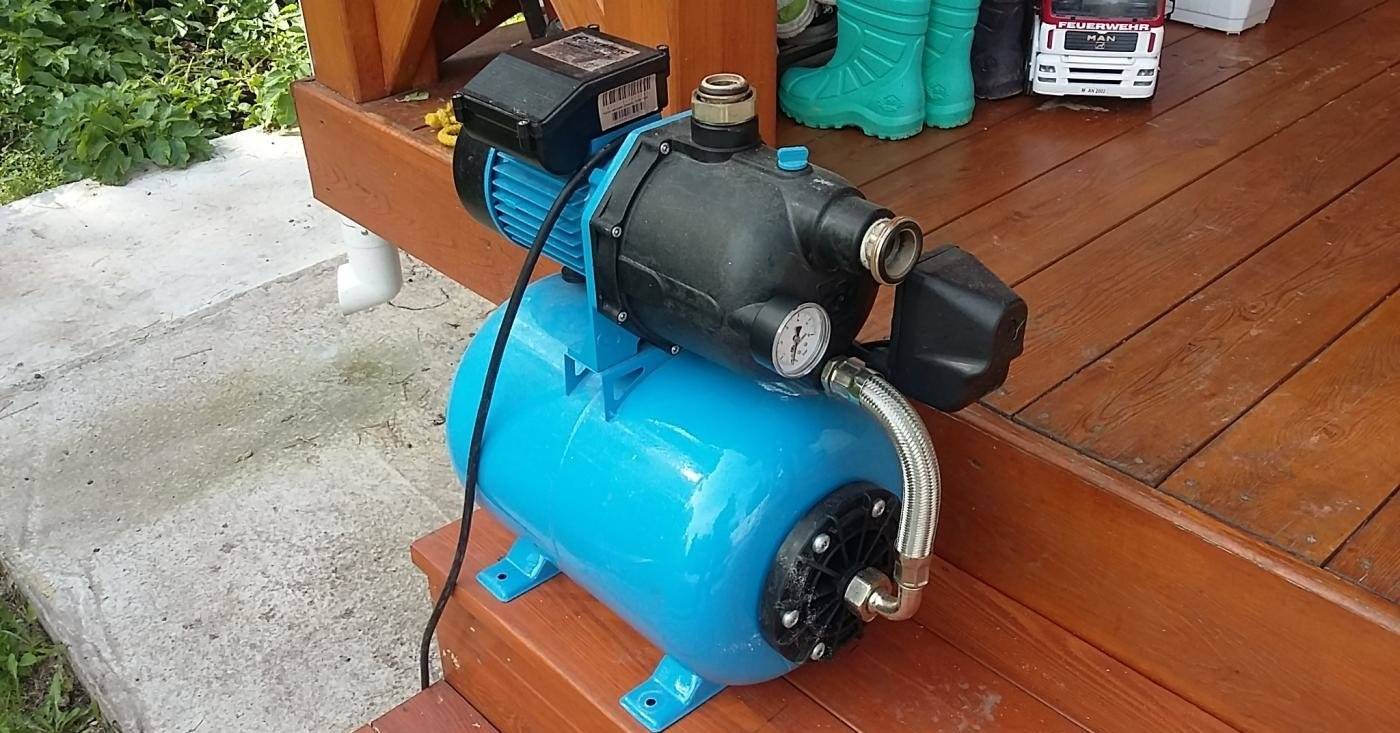

Насосная станция с встроенным эжектором
Реле давления
Чаще всего реле перестает функционировать по следующим причинам:
- на контактах накопилась грязь, препятствующая электрическому соединению: насос перестал включаться;
- произошло засорение присоединительного патрубка: реле перестает реагировать на изменение давления в водопроводе;
- ослабли пружины, в результате чего «поплыли» границы рабочего диапазона давлений.

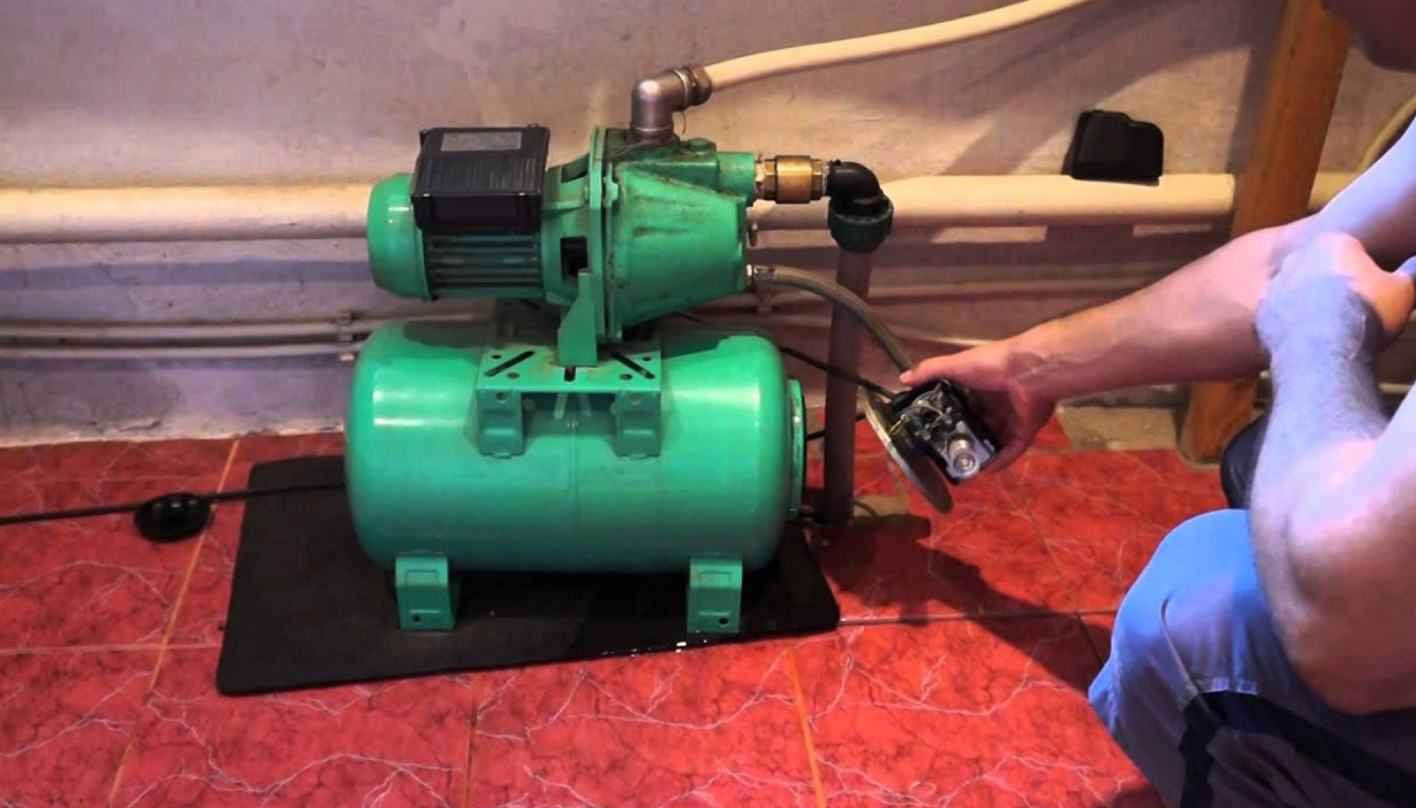

Реле давления в разобранном виде
Водопровод
Признаки засорения трубопровода зависят от места установки реле:
- реле размещено в доме рядом с гидроаккумулятором, то есть пробка образовалась где-то между ним и насосом: закачка воды в гидроаккумулятор стала занимать больше времени, чем обычно;
- реле установлено рядом с насосом, то есть оно находится между ним и пробкой: агрегат работает рывками (частые включения/отключения).
Также может случиться разгерметизация водопровода. Если протечки появились где-нибудь на закрытом участке, например, в траншее, косвенным признаком послужит долгая работа насоса без выключения.
