Как осуществить монтаж водостоков для крыши своими руками?

Последовательность проведения монтажа водосточной системы

Крепление кронштейнов к лобовой доске

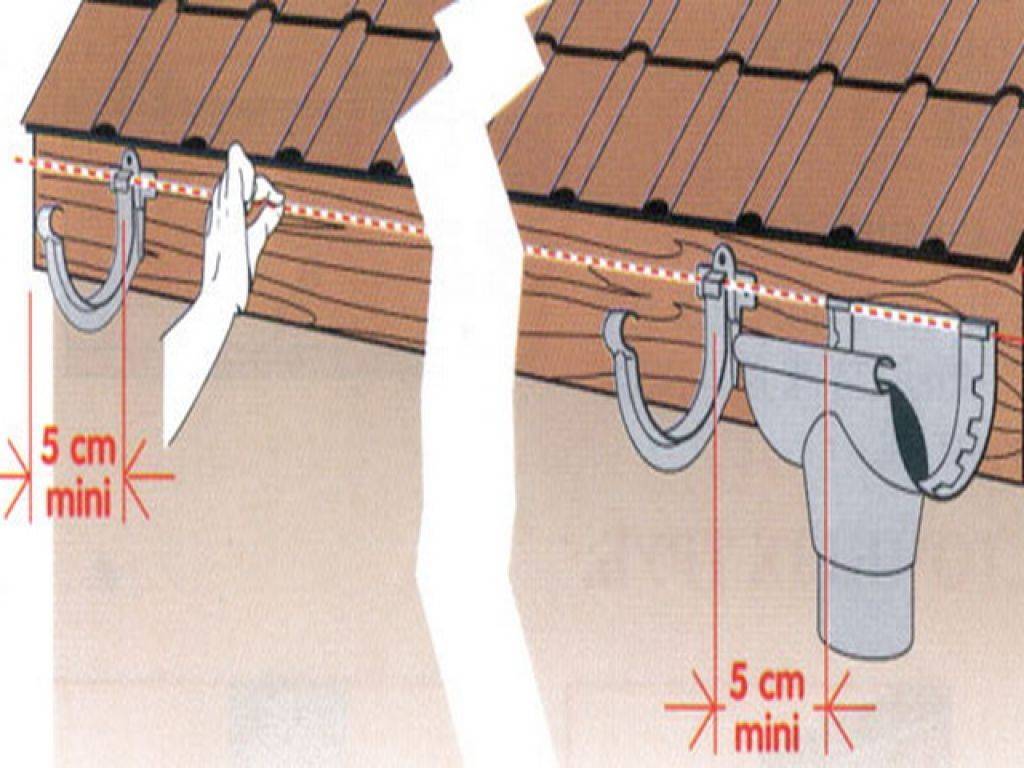

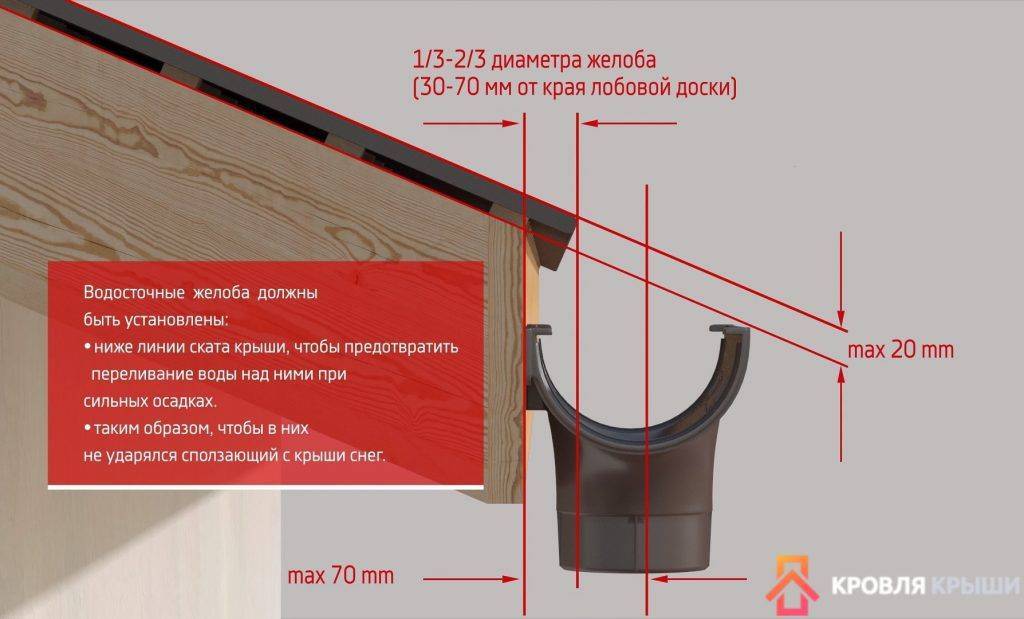

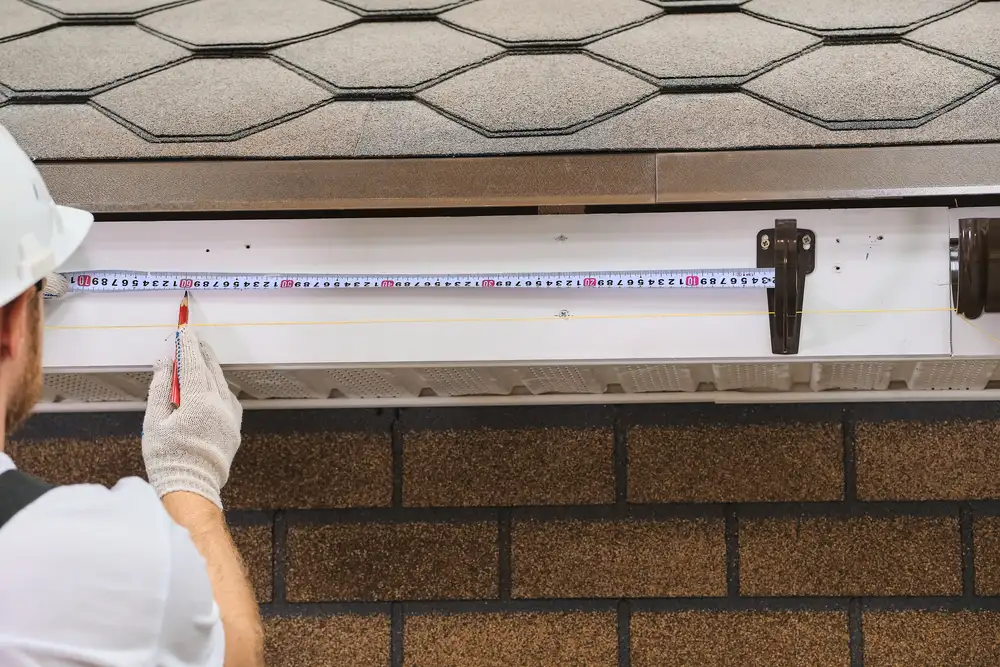

Отметьте места крайних кронштейнов на карнизе.Край крыши должен находиться от кронштейна на расстоянии не более 150 мм.

Определите места установки водосливных воронок.Воронки удобнее размещать с краев или по центру. Установите кронштейн на противоположной стороне карниза, соблюдая наклон.Количество воронок рассчитывается исходя из таблицы, но не менее одной воронки на скат.

Таблица для подсчета количества воронок на скат

Водосточная система	Установка с краю свеса	Установка по центру карниза
ТН МАКСИМ 152/100мм	100 кв.м.	200 кв.м.
ТН ПВХ 125/82	88 кв.м.	176 кв.м.
ТН ОПТИМА 120/80	73 кв.м.	146 кв.м.

При расчете пропускной способности водосточной системы используются следующие нормативные документы: СНиП 2.04.01-85; СНиП 2.04.03-85; Стандарт EN 12056-3:2000.

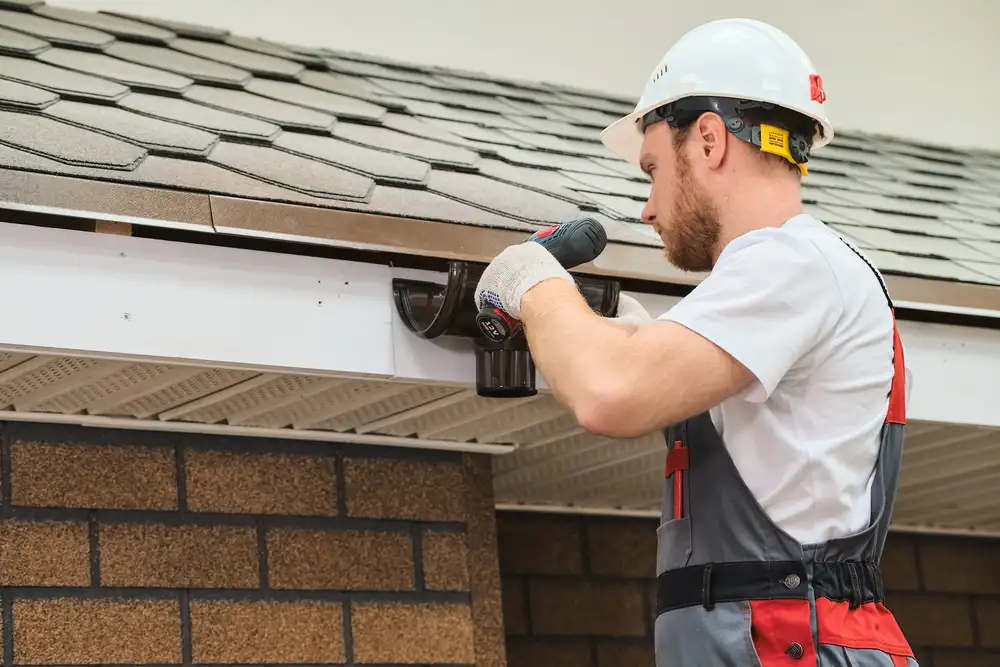

Прикрепите водосточную воронку напрямую к лобовой доске саморезами через специальные отверстия.Если лобовой доски нет, то установите воронку на удлинители кронштейна.

Натяните шнурку с уклоном 3,5 мм на 1 метр желоба между крайним кронштейном и воронкой.Ближайшие к воронке кронштейны устанавливайте с каждой стороны элемента на расстоянии 100−150 мм.

Зафиксируйте кронштейны по всей длине карниза, начиная от места установки воронки.

Расстояние между кронштейнами 500−600 мм.Для системы МАКСИ 152/100 шаг установки кронштейнов 600−900 мм. Оптимально — 700−750 мм.

Крепление кронштейнов к стропильным ногам

Крепление стропильным ногам через прямой удлинитель кронштейна применяется на этапе монтажа кровли.

Крепление стропильным ногам через боковой удлинитель кронштейна применяется когда монтаж кровли уже закончен.

Правила и последовательность сборки желобов

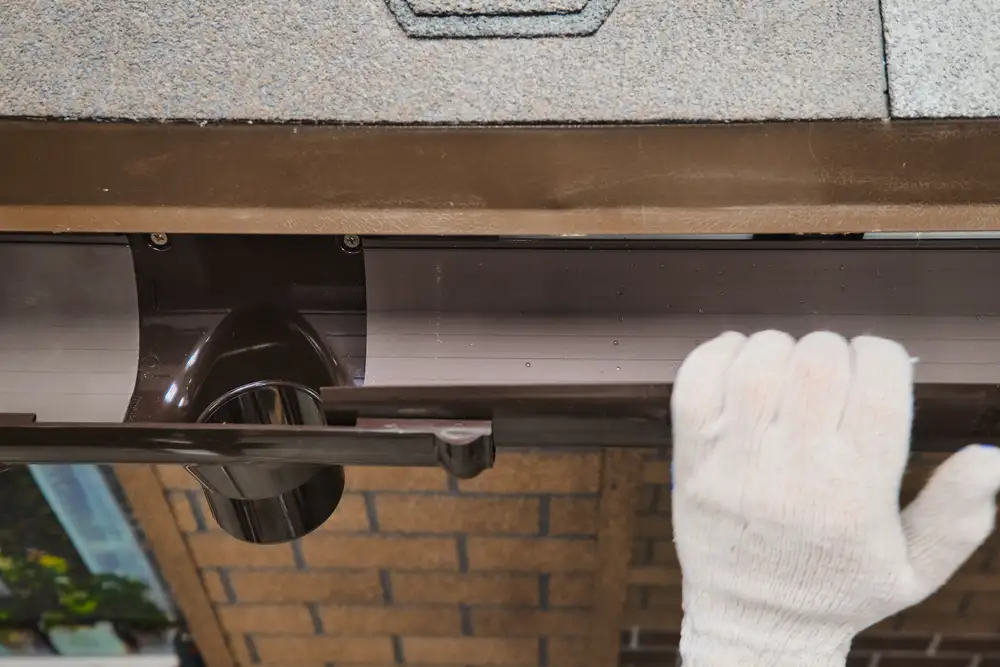

Желоба устанавливают от воронки.Вставьте желоба внутрь воронки до обозначенной линии. Соединяйте желоб с воронкой в направлении «изнутри-наружу»: от внутренней стороны желоба — от фасада здания к внешней, до защелкивания с фиксирующим элементом воронки.

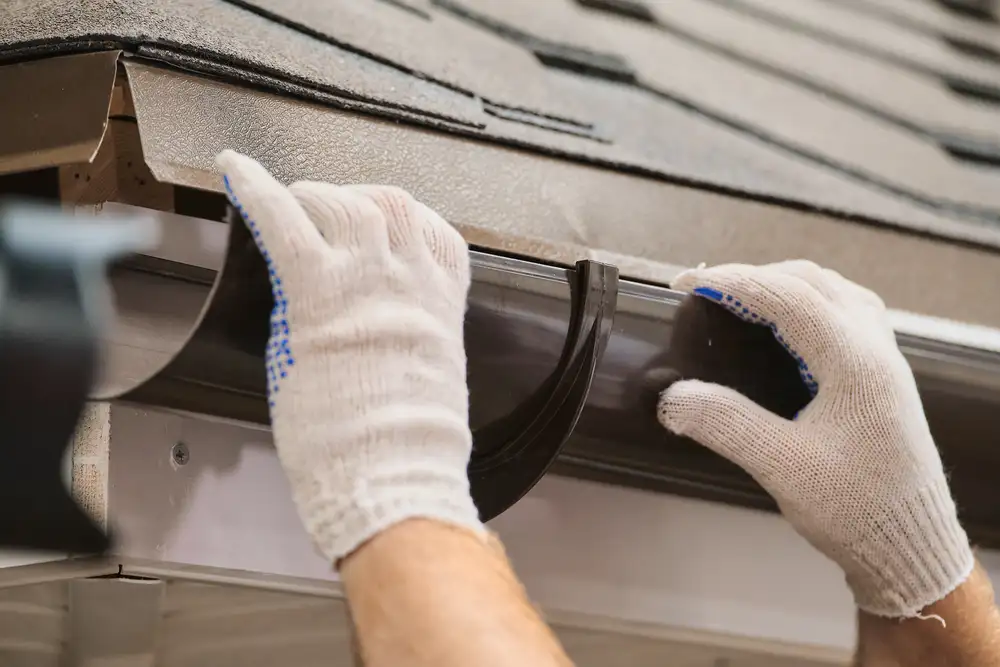

Установите водосточные желоба в кронштейны до защелкивания с фиксирующими элементом кронштейна.Соединяйте желоб с кронштейном также в направлении «изнутри-наружу».

Чтобы соединить два желоба, установите соединитель желоба.Ближайшие к соединителю кронштейны установите с каждой стороны элемента на расстоянии 100−150 мм.Вставьте желоб в соединитель желоба до обозначенной линии. Соединяйте желоб с кронштейном в направлении «изнутри-наружу».

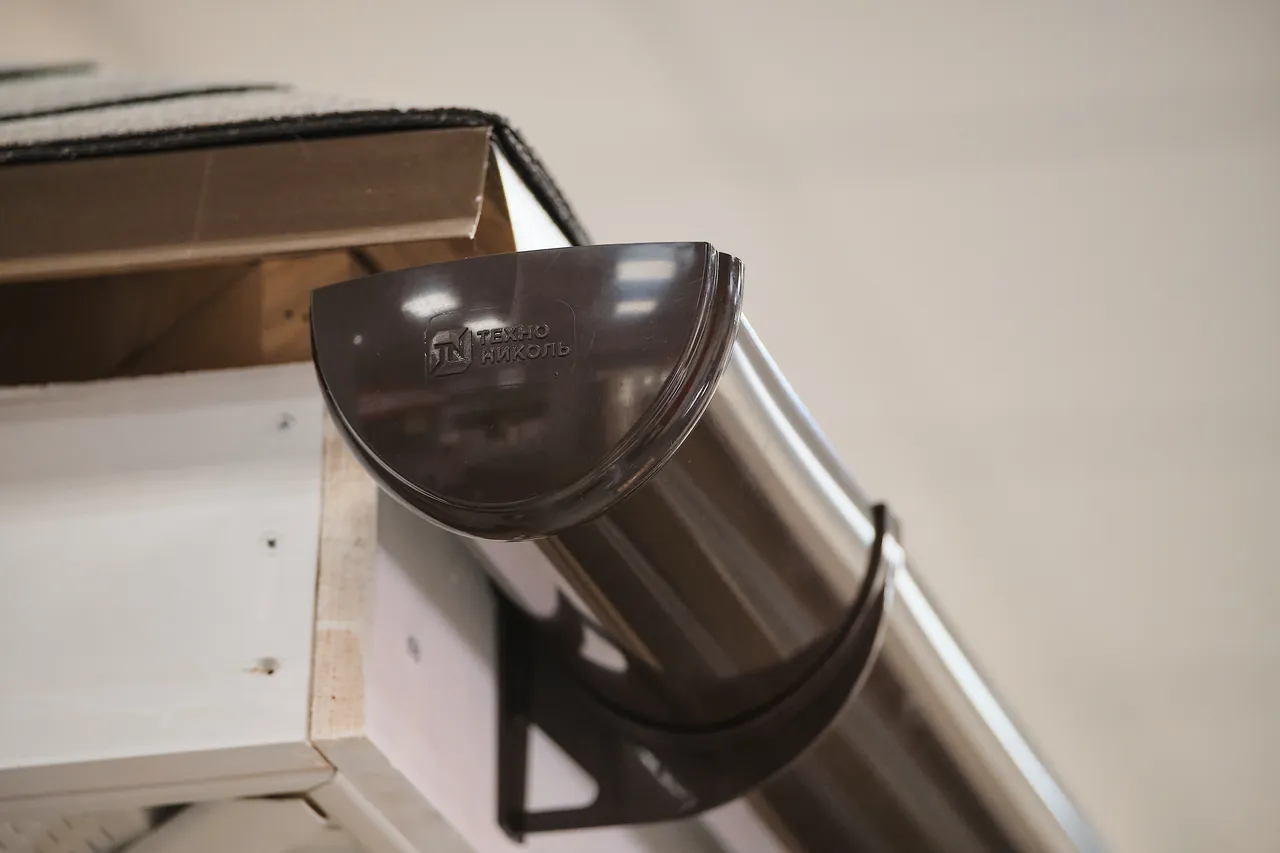

Если воронка находится на краю карниза, то чтобы закрыть воронку заглушкой, вам необходимо соединить воронку и заглушку отрезком водосточного желоба.Отрезаем желоб ножовкой с мелкими зубьями зачищаем срез напильником.Конец желоба должен выступать за край кровли на 50−100 мм.

Установите заглушку в желоб до щелчка.

Для соединения желобов на прямых углах кровли используйте универсальный угол 90 °.

Заведите желоб в угол по линии разметки.

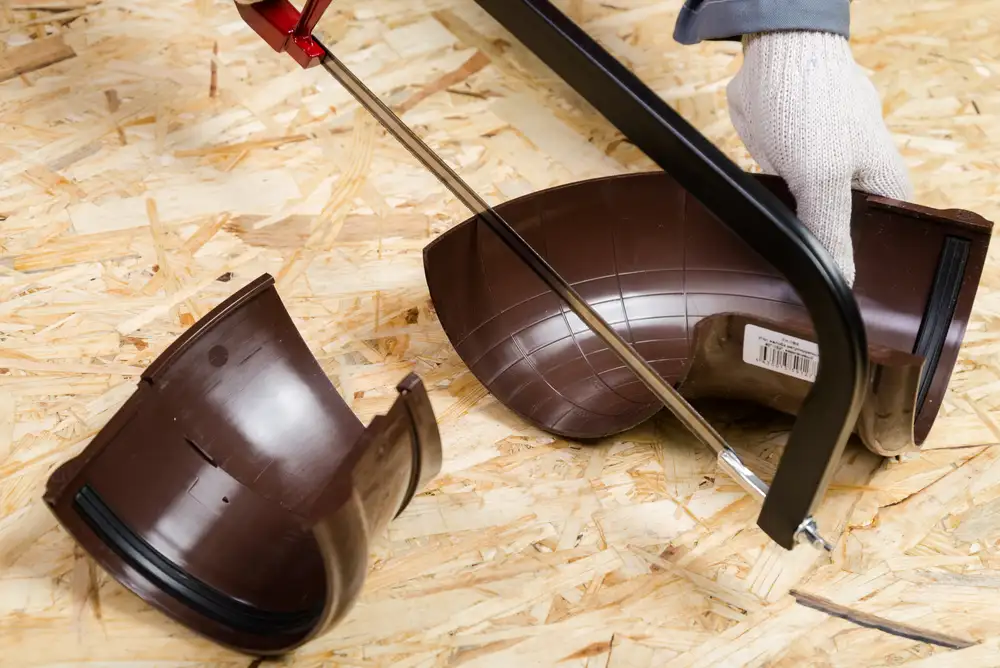

Если угол поворота кровли не равен 90°, используйте регулируемый угол желоба, который состоит из двух элементов и подрезается по отметкам угла поворота, заранее нанесенным на производстве.

Соединение дополнительно загерметизируйте.

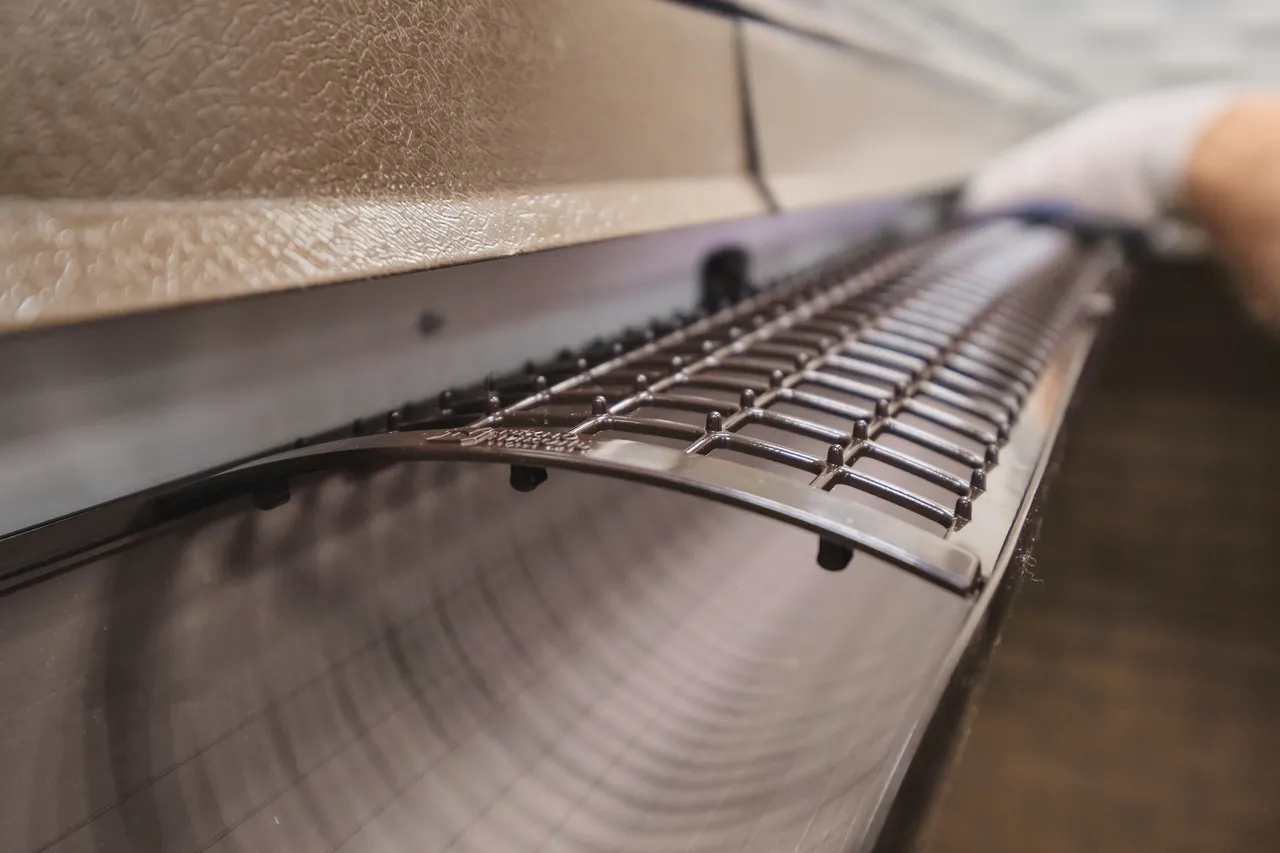

Водосточные желоба закройте сверху защитной решеткой для предотвращения засора водосточной системы.

Установите решетку в специальные направляющие по бортам желоба.

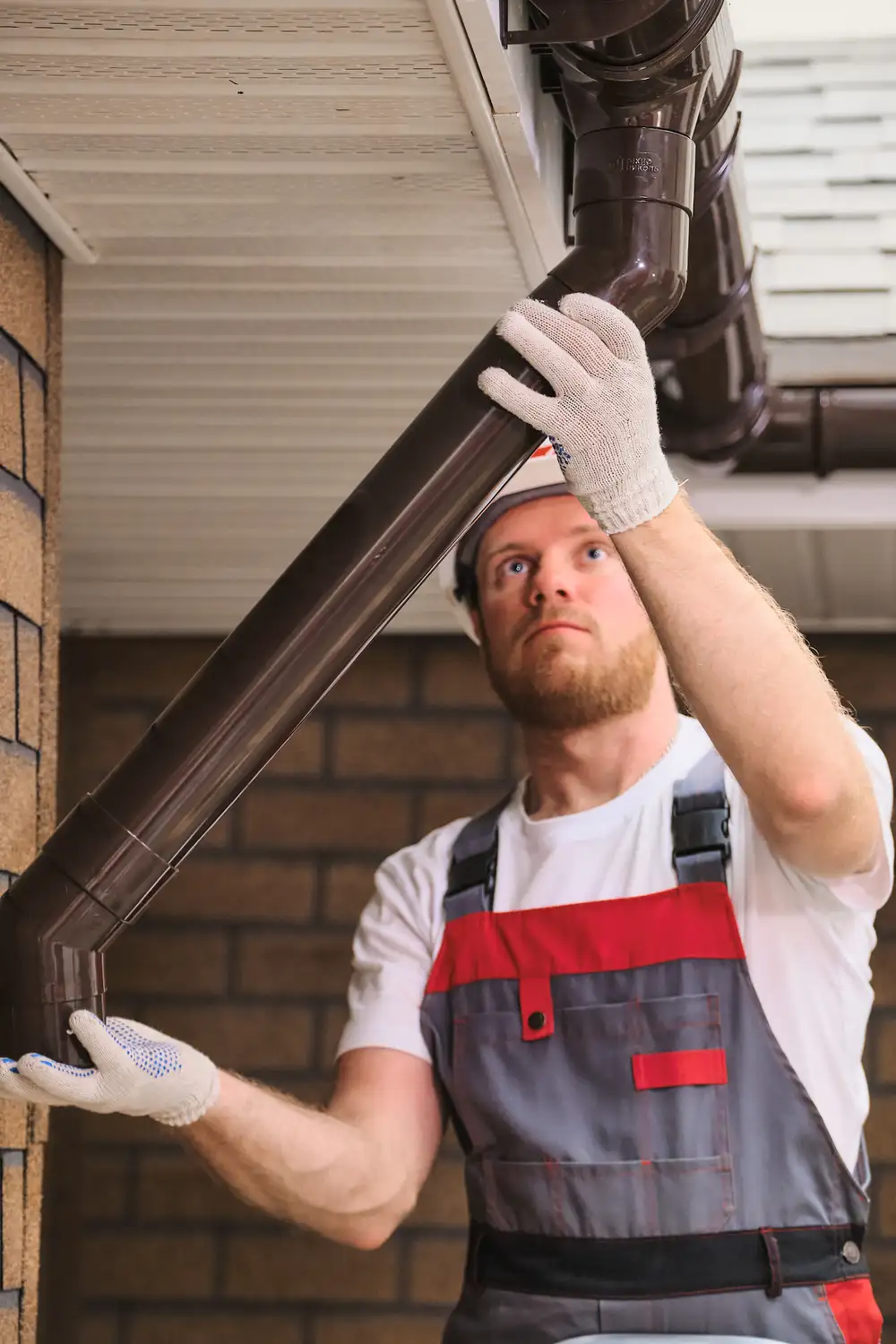

Монтаж труб

Чтобы обойти карнизный вылет для соединения воронки с водосточной трубой используйте два универсальных колена и отрезок трубы, нужной длины.

На нижнее колено обязательно установите хомут.

Когда карнизного вылета нет можно соединить водосточную воронку с трубой двумя способами:

• напрямую;
• с помощью соединительной муфты.

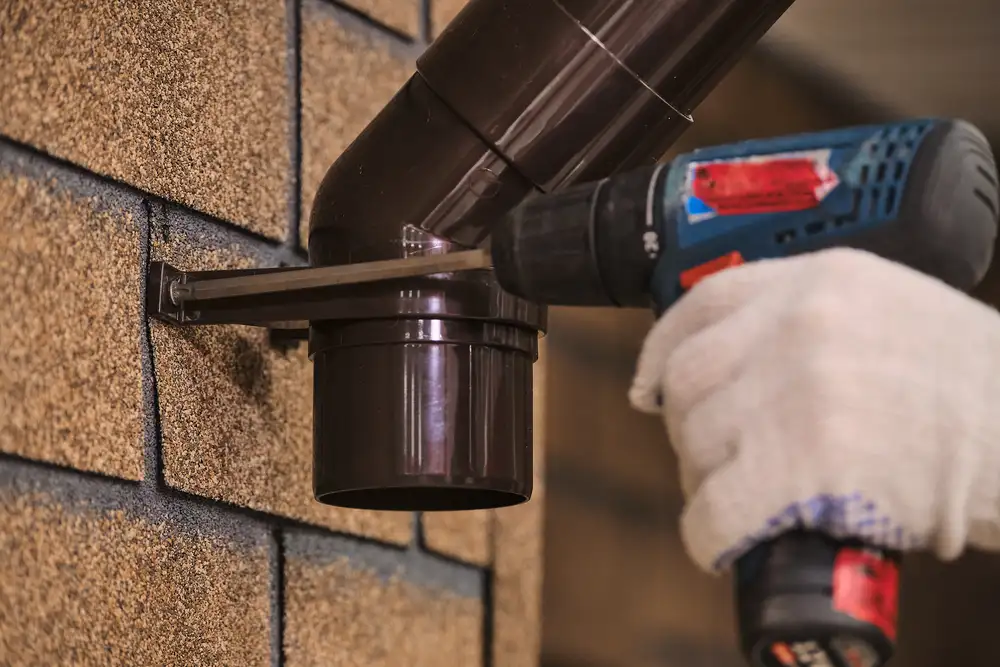

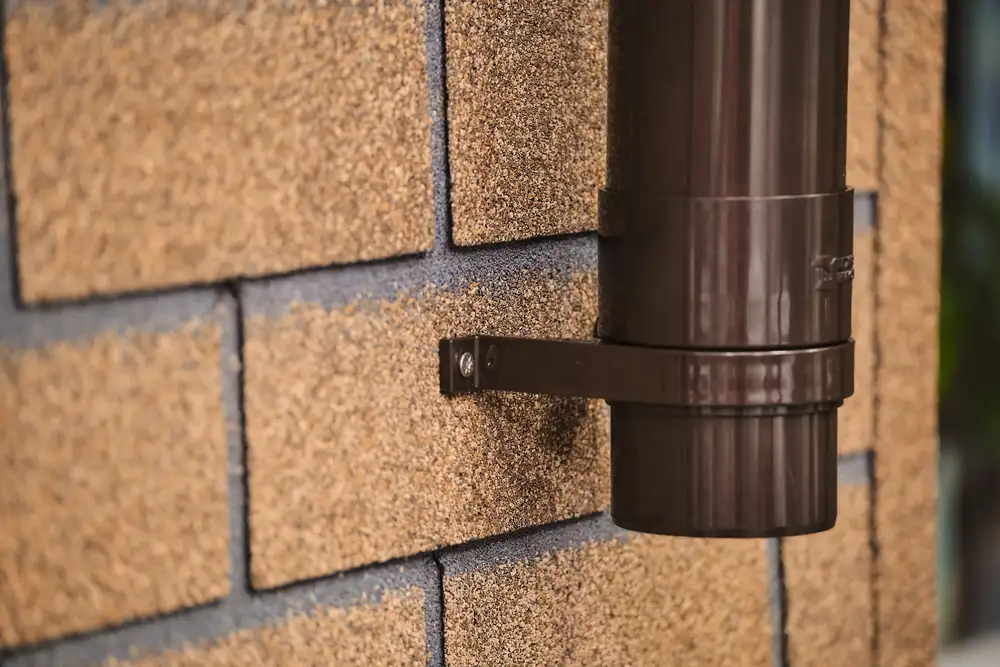

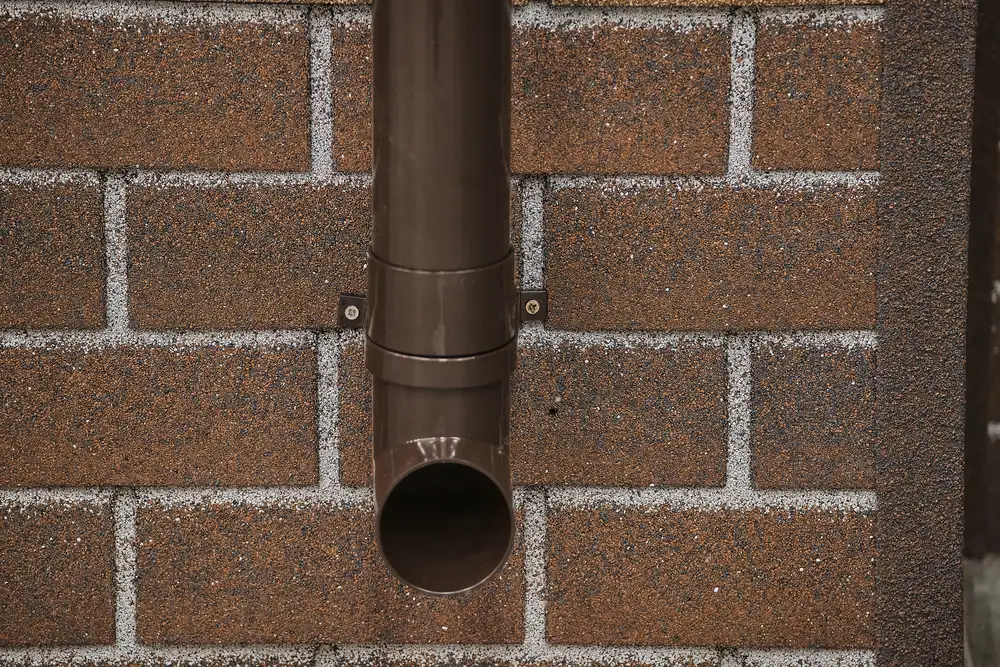

Водосточные трубы прикрепляют к фасаду здания хомутом крепления трубы.

Шаг хомутов — не более 1,5 м.

В ассортименте есть еще один вид крепления — универсальный хомут крепления трубы, которым можно крепить водосточные трубы на любые виды фасадов на нужном расстоянии от фасада.

Чтобы установить трубу на универсальный хомут:

• установите дюбель в несущую часть фасада. Механический крепеж хомута подбирается согласно отступа от фасада, толщины теплоизоляции и должен заходить минимум на 50 мм в несущую конструкцию;
• навинтите хомуты на крепления;
• затяните хомуты на трубе, не сдавливая слишком сильно.

Водосточные трубы соединяют между собой соединительной муфтой, которая должна быть закреплена на фасаде хомутом.

Установите водосточный слив на трубу и зафиксируйте его хомутом.

Минимальное расстояние слива от грунта — 200 мм, от отмостки — 150 мм.

Видео монтаж водостока

Правила установки внешнего и внутреннего жёлоба

Если не соблюдать правила монтажа системы водоотвода, можно получить залитые стены, фундамент и подвальные помещения. Чтобы избежать этого, нужно выполнить простейшие указания:

1. Внешний жёлоб устанавливается с уклоном в 1%.
2. Прерываться внешний жёлоб должен не более трёх раз. В случае когда из-за сложной геометрии кровли это правило выполнить не удаётся, необходимо установить ещё одну водосточную трубу. Но её установку лучше выполнять на наружных углах стен.

Главное в системе водоотвода — это правильная организация направления потока воды. Она не должна сливаться в местах расположения входных дверей и возле главных дорожек, так как зимой это приведёт к образованию приличного слоя льда, что чревато получением серьёзных травм.

Также немаловажно обеспечить нужный уклон внешних желобов, который зависит от размеров ската. В случае если значение длины ската кровли больше 12 метров, то уклон требуется делать в обе стороны и устанавливать два водоотвода

Очень часто бывает так, что карниз располагается далеко не в горизонтальной плоскости, и уклон жёлоба требуется выполнять с учётом этого факта.

Скатная крыша по сравнению с плоской имеет ещё одно слабое место — так называемая ендова. Это внутренний стык скатов крыши, который наиболее подвержен давлению потока воды, что увеличивает вероятность её проникновения под кровлю именно в этом месте

Поэтому водоотводу с ендов необходимо уделять особое внимание и монтировать там внутренние желоба, которые будут задерживать влагу, выводить её наружу, а значит, предупреждать попадание воды под кровлю. Крепится он на дощатый настил (который должен выступать на 40 см за пределы оси внутреннего жёлоба) или обрешётку

Сам процесс происходит в несколько этапов:

1. На обрешётку или дощатый настил нужно прибить два бруска с шагом 5–10 см. Между брусками и обрешёткой должен быть небольшой зазор для обеспечения вентиляции.
2. Прибить обрешётку, торцы деревянный брусков подвести к осям жёлоба.
3. Усилить основную обрешётку в области ендовы, для чего прибить ещё несколько брусков.

4. Вбить два деревянный бруска между обрешёткой в том месте, где есть свободное пространство.

5. Подвести торцы брусков в середину внутреннего жёлоба, зажать их.

6. Согнуть жёлоб таким образом, чтобы угол сгиба был немного больше, чем угол сгиба ендовы.

7. Уложить жёлоб с карнизного свеса в направлении сверху вниз.
8. Закрепить, используя металлические скобы.

Способы крепления желобов

Для крепления желобов можно использовать кронштейны, которые совмещены с хомутами.

Способы крепления кронштейнов:

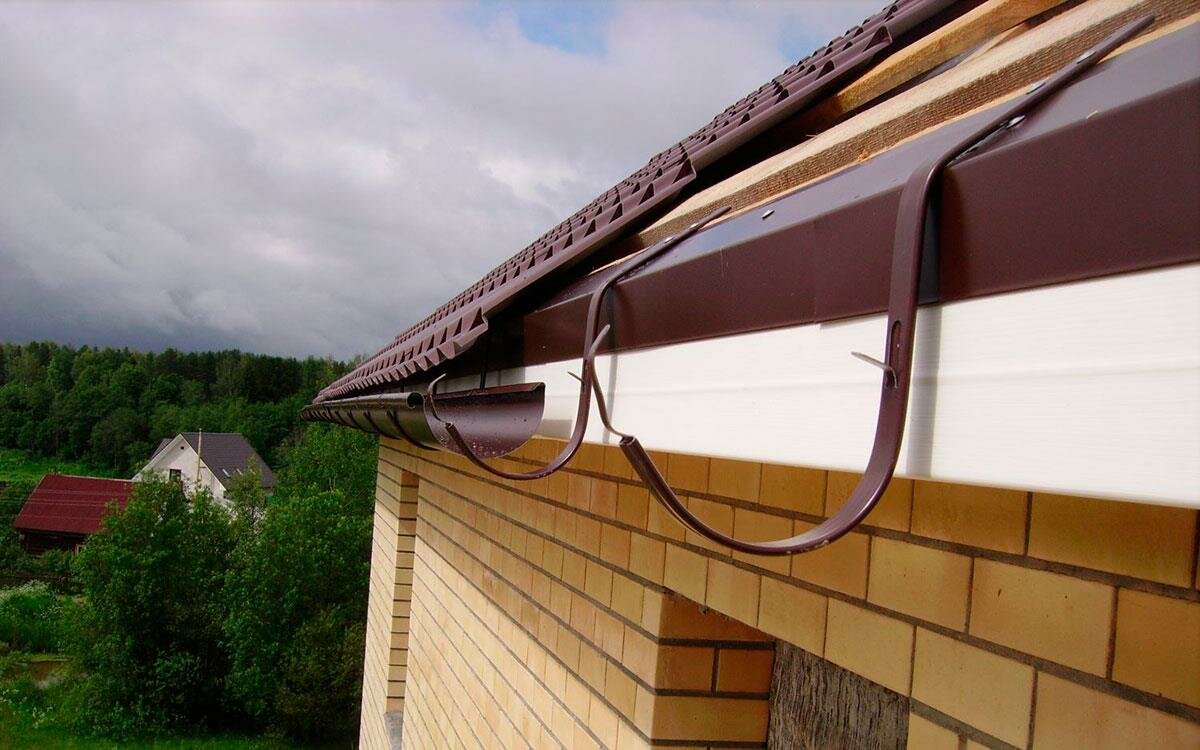

1. Крепление на лобовую доску — простейший способ, применяемый, когда кровля уже настелена. Такой тип кронштейнов используют для водостока из пластика. А для обеспечения прочности в кронштейнах предусмотрены силовые рёбра.

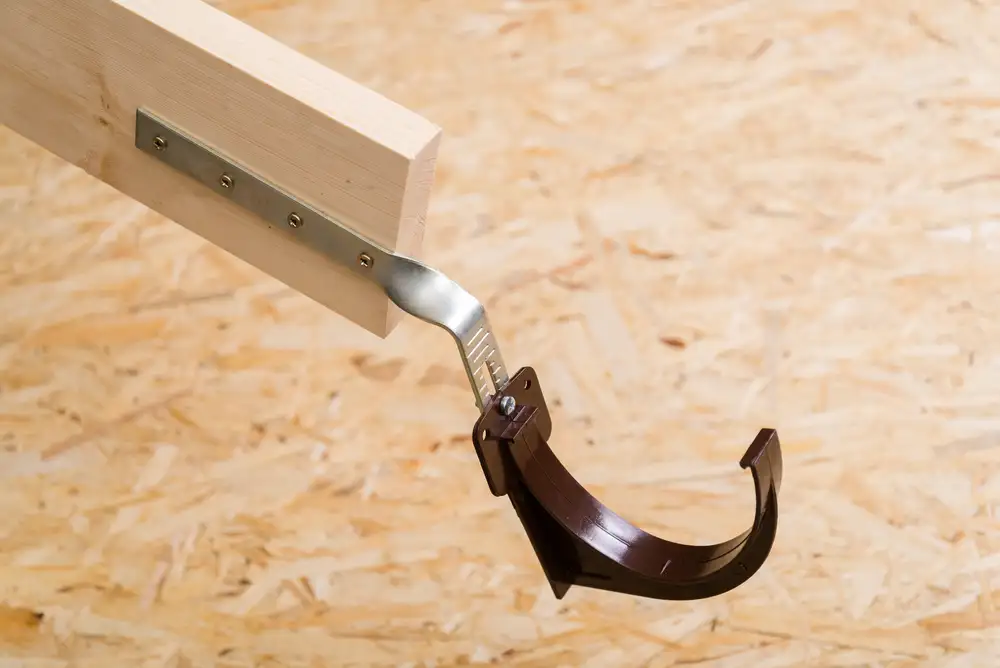

2. Крепление на стропила — способ используется при больших площадях скатов до настила кровли при шаге стропил не более 60 см. В этом случае используются кронштейны с удлинителем, которым кронштейн и крепится к стропилу.

3. Крепление на стену — при отсутствии лобовой доски и доступа к стропильным ногам крепление желобов выполняют к стенам при помощи костылей и шпилек.

4. Крепление на обрешётку — при шаге стропил, превышающем 60 см, крепление жёлоба выполняется при помощи кронштейнов большой длины, если кровля сделана из металлочерепицы или ондулина. Или применяют комбинированные кронштейны в случае применения черепицы из битума.

Разновидности водосточных систем

Существует несколько параметров классификации: по методам организации стока воды и по материалу изготовления.

По способу организации

Тут системы будут такими:

1. Неорганизованными. В этом случае вода стекает с кровли прямо на землю за счет уклона крыши. Недостатком такой организации является то, что жидкость попадает на стены и фундамент, ускоряя их разрушение. Для жилых зданий ее использовать не рекомендуется. Она больше подходит для технических и хозяйственных сооружений с односкатным типом крыши.
2. Организованными внутренними. Они обустраиваются на многоэтажных домах. Такая система считается предпочтительной в условиях сурового климата. Водосточные трубы находятся внутри стен, поэтому риск их замерзания снижается.
3. Организованными наружными. Они представляют собой конструкции из желобов и труб, посредством которых вода отводится с крыши.

По форме система бывает прямоугольной или круглой. Можно сделать ее самостоятельно или приобрести фабричный вариант.

По типу материала

По этому параметру конструкция бывает металлической или сделанной из пластика. Каждая обладает такими достоинствами и недостатками:

Материал	Характеристики
Пластик	Система бывает клеевой и бесклеевой. Она обладает такими достоинствами: устойчивостью к солнечным лучам (не выгорает); прочностью и небольшим весом; простотой установки; большим разнообразием комплектующих; устойчивостью к коррозии; наличием широкой цветовой гаммы; клеевая система не требует дополнительного ухода; обширным диапазоном температур: -40…+70°С. Но пластик имеет такие недостатки: разрушается вследствие механического воздействия; применяется только на малоэтажных зданиях; не подлежит ремонту после поломки; требует регулярной замены уплотнителей из резины; обладает высоким коэффициентом линейного расширения
Металл	Такие изделия прочные, имеют стабильные размеры, выдерживают температуру в пределах -60…+130°С. Достоинства металлических конструкций такие: не горят; высокая надежность; способность выдерживать большие ветровые и снеговые нагрузки. Но системы такого типа стоят дорого, сложны в монтаже. Цветовая гамма скудная. При механическом повреждении защитного слоя на изделии появляется ржавчина. В металлических конструкциях присутствует небольшое количество элементов, поэтому сфера их применения ограничена. Указанные системы бывают такими: стальные (оцинкованные, с полимерным покрытием, окрашенные); алюминиевые; медные; цинк-титановые (они самые прочные и дорогостоящие

Выбор конструкции для водоотвода зависит от типа крыши, предполагаемой нагрузки, используемого кровельного материала, этажности сооружения.

Основные ошибки установки водостоков на крыше

Правильный монтаж системы гарантирует не только высокую эффективность, но и долговечность функционирования водосточных систем. Металлические изделия могут деформироваться от чрезмерных нагрузок, вызванных грубыми нарушениями технологии установки, а пластиковые трескаются и требуют полной замены.

Какие ошибки часто допускают неопытные кровельщики?

Неправильный уклон желобов. Для обеспечения нормального схода воды рекомендуется уклон делать в пределах 3–5 мм на один погонный метр. Если уклон больше, то в конце ската желоб слишком удаляется от края кровельного покрытия и вода в него не попадает. Если уклон недостаточный или линия монтажа кронштейнов непрямая, то образуются застойные участки. В них быстро скапливается пыль и грязь, потом произрастают мхи, полностью перекрывающие просвет желоба. Как следствие – водосточная система перестает работать, желоб нужно очищать. Делать это сложно и долго, а исправить допущенную ошибку не всегда возможно. Иногда приходится подрывать установленную кровлю, что всегда в дальнейшем имеет негативные последствия.Уклон желобов

Недостаточное количество кронштейнов. Все конструкции рассчитаны на максимально возможную нагрузку на изгиб, с учетом этих данных производители рекомендуют оптимальное расстояние между точками фиксации. Для пластиковых конструкций кронштейны должны быть на расстоянии не более 50 см, для металлических этот параметр увеличивается до 60 см

Никогда не нужно экономить на количестве кронштейнов, стоимость нескольких элементов несравненно ниже, чем цена устранения негативных последствий.Важно закрепить оптимальное количество кронштейнов для исключения деформации желобов

Неправильное соединение муфт. Из-за нарушения технологии в этих местах появляются протечки

В качестве уплотнителей применяются резиновые элементы или клеевые соединения. Во время монтажа следует прилагать максимум усилий для обеспечения полной герметичности и высокой надежности всех соединений. С двух сторон муфтового элемента нужно устанавливать дополнительные кронштейны.Схема фиксации желобов

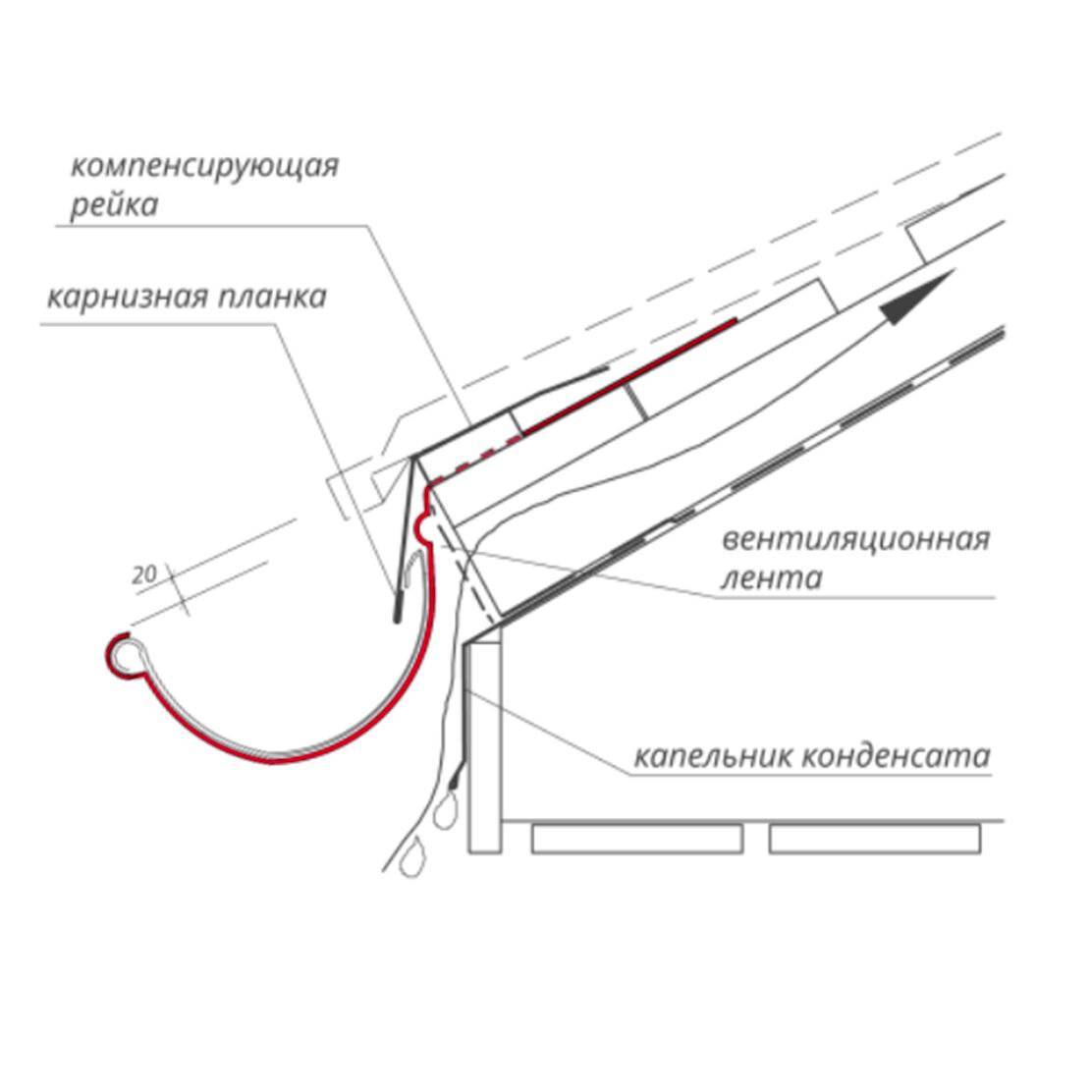

Нарушение рекомендованного пространственного положения желоба. Если продолжить плоскость кровли, то она должна проходить над задней кромкой желоба на расстоянии примерно 20–25 мм. Почему именно такие параметры? Только они одновременно обеспечивают безопасный резкий сход снега с кровли и полный прием всей дождевой воды. Уменьшение зазора станет причиной того, что снег или лед повредят целостность желоба, а увеличение становится причиной попадания воды не в желоб, а на землю. Еще один размер должен четко соблюдаться – вертикальная проекция края кровельного покрытия должна располагаться максимально ближе к центру желоба. Допустимое отклонение не может превышать 1/3 его ширины. Несоблюдение этого параметра также становится причиной схода дождевых вод мимо водосточной системы.Пространственное положение желоба

Каждый вид системы имеет свои незначительные конструкционные отличия, но они влияют лишь на технологию монтажа, а принципы общие для всех.

Монтаж

Установка водосточной системы предполагает соблюдение норм и рекомендаций от производителя:

• Работы производят при температуре больше 6 градусов во избежание дальнейшей порчи водосточной системы.
• Желоба ставятся под наклоном к ливнеприемнику из расчета 3мм на 1 м, а длинные скаты разбивают на несколько участков устанавливая дополнительные воронки.

• Промежуток между воронками не должен составлять более 23 метров.

Кронштейны

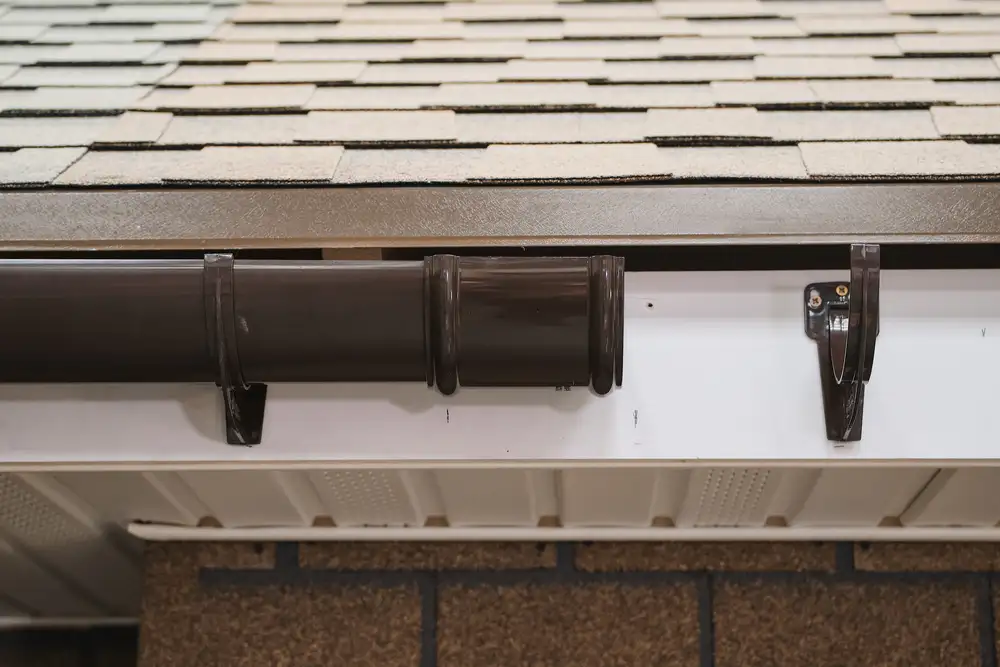

Крюки устанавливаются на лобовую доску с шагом 500 или обрешетку  с шагом мм 600 – 900 мм.

Дополнительные крюки устанавливаются в местах стыковки желобов, а также в начале и конце желоба.

 Учитывая длину ската рассчитываю смещение крайних крюков относительно друг друга, если длина 20м, то смещение равно 6 см.

Перепроверяйте смещение лазерным или водяным уровнем, скат крыши не всегда находится в  уровне.

 Сначала крепятся крайние кронштейны на самом верху и низу, а между ними натягивают леску или шнур, закрепляют воронки, соединительные элементы и углы, после чего размещаются оставшиеся крепления с шагом от 500мм до 900мм, в зависимости от варианта крепления и водосточной системы.

 Обратите внимание на места установки двух кронштейнов:

1. расположение воронки;
2. соединитель желоба;
3. угол.

Держатели желобов по правой и левой стороне от ливнеприемной системы располагаются на расстоянии не больше 5 см.

Желоба

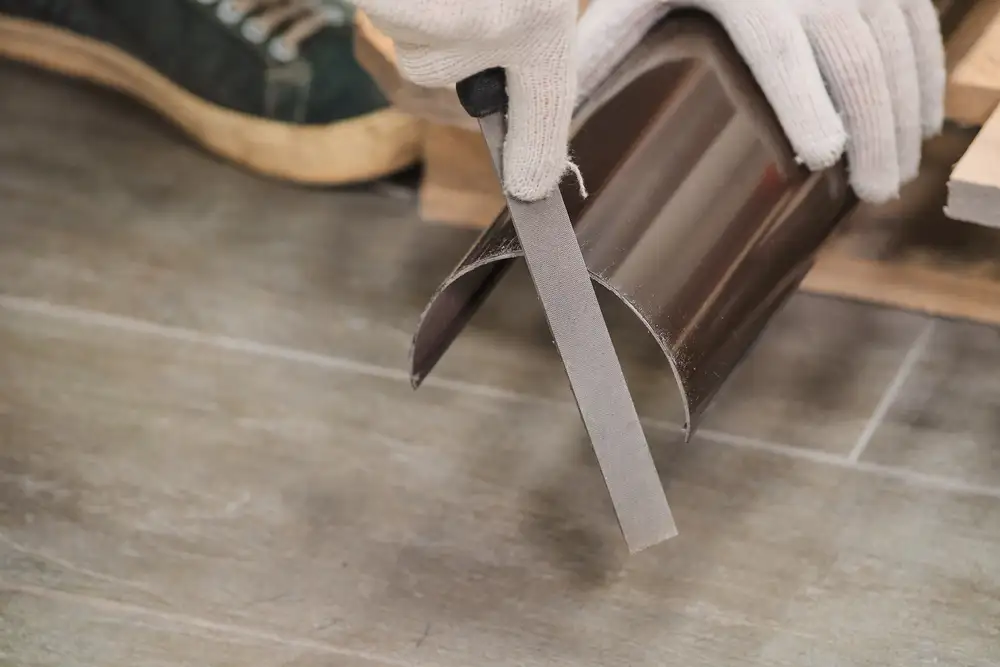

После примерки (учитывая насечки на соединительных элементах и воронках) отпиливаем необходимую длину ножовкой по металлу, желоба монтируем на кронштейны, фиксируя защелками.

Трубы

Трубы крепятся хомутами на промежутке 2 м друг от друга, для объектов с высотой до 10 м., на расстоянии не менее 5 см от стены.

После соединения  колена с раструбом воронки его разворачивают к стене, вставляют второе колено, прикручивают к стене используя верхний кронштейн , затем натягивают леску до нижнего хомута, после чего отмечают и монтируют остальные кронштейны.

Особенности

Нельзя осуществлять монтаж при морозе. В противном случае, трубы потрескаются при процессе нарезки или крепления. Помимо этого, некоторые виды труб нельзя оставлять на солнечной стороне упакованными.

Важно помнить о мусоре и листьях в желобе, которые засоряют водосточную систему. Для ликвидации подобной ситуации нужно поставить систему решетки-листеуловителя.. Также для защиты от обледенения труб и их деформации нужно поставить систему с кабельным антиобледенением, предварительно сделав подсчет мощности в кабеле нагревания

Также для защиты от обледенения труб и их деформации нужно поставить систему с кабельным антиобледенением, предварительно сделав подсчет мощности в кабеле нагревания.

Для борьбы с проблемой переполнения воды в желобах, подбирайте систему, отталкиваясь от рекомендаций производителя.

Ошибки при монтаже водостоков на крыше

Часто после водосточного монтажа возникают проблемы. Их появление связано со многими факторами, в частности:

1. С неправильным подбором диаметра труб и числа воронок или неправильным проектированием водосточной системы.
2. Желоб. Его ставят в горизонтальном положении без уклона, то в нем копится вода и не дает системе ее отводить, исполняя свою главную роль.
3. Отсутствие системы антиобледенения. Застои воды в результате обильных осадков в некоторых регионах приводит к формированию больших кусков льда в водостоках. Поэтому срок эксплуатации системы составляет не больше 2 лет. Меньше всего подвергается обледенению медный вид водостока, но стоит он дорого.
4. Расстояния от желоба до кровли. Кровля виснет над желобом либо он имеет уклон к стенке. В результате в процессе сильных осадков вода переливается из системы.
5. Креплением трубы к поверхности дома. В результате мокнут стены и фундамент.

Конфигурация водосточной системы скатной крыши

Решающее значение для сложности устройства водостока имеет форма скатной крыши. Например, для простого дачного или загородного дома с двускатной крышей и идеально прямыми линиями карнизного свеса проще всего будет поставить стандартную водосточную систему, с минимальным количеством желобов и водостоков.

А вот если скатная крыша вашего дома имеет немало заломов, скачков свеса, щипцов или врезок, тогда вся водоотводная система будет довольно сложной. Например, заломы края скатной крыши чаще всего находятся там, где фасад нужно было сделать более красивым. И нельзя пересекать в этом месте крышу простым желобом – принято продумывать его более эстетичное расположение. Придется повозиться!

Архитектурная конфигурация крыши напрямую определяет устройство системы водостока и ее вид:

Вальмовая крыша и подобные ее конструкции архитектурные элементы устраиваются уже по типу замкнутой системы. Такая водосточка всегда обходит здание или его отдельный архитектурный элемент по всему периметру. Заглушка для желобов здесь даже не ставится, ведь в такой конструкции все водосточные элементы соединены между собой и глухих ответвлений просто нет.

Также, что касается вальмовой крыши, здесь идущую со скатов дождевую и талую воду нужно отводить одновременно в обоих направлениях. Водосточной трубы здесь также располагаются по углам:

В замкнутых системах рассчитывать трубы водостока нужно так, чтобы они опирались на общую площадь крыши и округления делались в большую сторону, а не в меньшую.

Так, стандартная двускатная крыша предусматривает две отдельные линии из желобов, где на каждую будет приходиться свой сток. Т.е., говоря простым языком, водосток скатной кровли по типу щипцовой – это две незамкнутые системы.

Если мы говорим о двухскатных, разноскатных и многоскатных крышах, тогда вода отводится по желобам к трубам, которые по всем стандартам располагают после углов стен, и трубам, которые размещены ровно посередине этих стен:
