Как установить дымоход из сэндвич труб

Что делать для улучшения тяги?

Принцип действия дымохода основан на создании тяги — эффекте вентиляции, который возникает из-за перепада температуры в середине и снаружи канала.

Плотность теплого воздуха в дымоходной системе меньше, чем холодного снаружи и это приводит к разности давлений. За счет этой разницы холодный воздух поступает внутрь печи, а горячий поднимается по дымоходу и выходит наружу.

Причины плохого вывода продуктов сгорания

Простой способ определить наличие или отсутствие тяги — оценить визуально наличие дыма в помещении или определить проблему по цвету огня.

Оранжевые оттенки свидетельствуют о недостаточной тяге, белое пламя и гул в трубе означают чрезмерную. Иногда тяга может кратковременно менять направление.

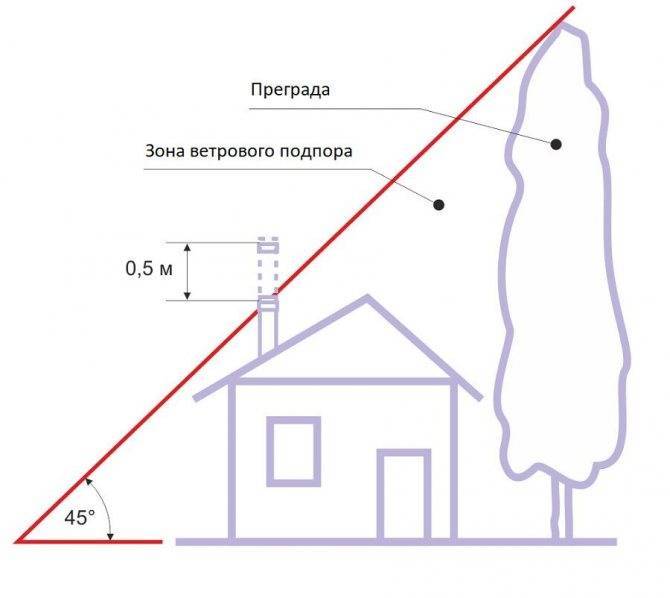

Распространенные причины обратной или плохой тяги — высокая преграда и низко расположенный дымоход

Не беря во внимание вовремя не прочищенный и засорившийся дымоход, причины, по которым в нем возникает обратная тяга, следующие:

• неправильный расчет соотношения мощности котла и параметров трубы;
• неблагоприятные погодные условия — туман, дождь, жара, сильный ветер;
• большое количество узких участков и поворотов в конструкции дымохода;
• высокое расположение конька по отношению к оголовку дымоходной трубы или близстоящие высокие здания;

Еще для формирования нормальной тяги крайне нежелательна нехватка приточного воздуха и недостаточная вентиляция в доме.

Как предупредить проблемы с тягой?

Вот несколько рекомендаций, как собрать дымоход сэндвич так, чтобы отопительное устройство не стало источником копоти и сажи в доме:

• высота конструкции должна быть равной или больше пяти метров;
• предпочтительней сооружать прямой дымоход — без изгибов и поворотов;
• повороты (не более трех) делают под углом 45°;
• от котла может отходить практически горизонтальный участок дымохода (с уклоном 2°), но не более одного метра.

Если в процессе эксплуатации дымохода обнаружились проблемы с выводом дыма, прибегают к установке специальных приспособлений, которые усиливают тягу.

Это может быть:

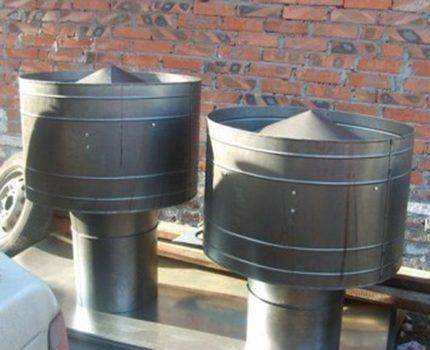

• Дефлектор. Работает на принципе снижения давления во время обхождения воздухом препятствий. Эффективно работает в ветреную погоду, но в тихую может наоборот, препятствовать отводу дыма.
• Стабилизатор. Представляет собой дополнительный элемент, который имеет форму зонтика и одевается сверху на трубу. Снизу, через открытый участок поступает воздух, усиливая тягу.
• Ротационная турбина. Работает, используя силу ветра: вращаясь в одном направлении, создает разрежение воздуха над каналом. В безветренную погоду она не эффективна.

Все эти устройства не являются панацеей, особенно, если дымоход изначально устроен не правильно.

Дефлектор может стать помехой для вывода продуктов сгорания при безветренной погоде

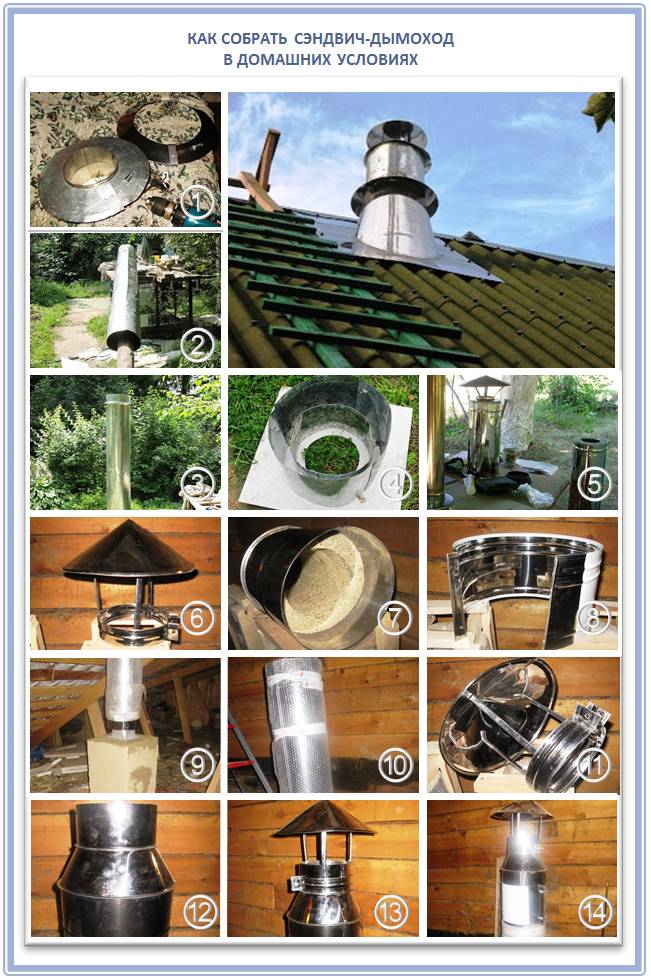

Монтаж самодельного дымохода с сэндвич-элементами

Понятно, что уже по определению сэндвич-труба должна быть самой безопасной, ведь она решает самое главную проблему – не дает дымоходу перегреваться и вызвать пожары. Суть в том, что промежуточной внутренний теплоизолирующий материал попросту не пропускает жар. С другой стороны, по неофициальной статистике 80% всех пожаров в частных домах происходит как раз при наличии сэндвич-трубы.

Парадокс? Вовсе нет

Все дело в том, что в устройстве и монтаже такого дымохода есть много тонкостей и нюансов, не говоря уже о том, что к самой дымоходной трубе выдвигается ряд требований и их важно учитывать

Монтаж такой трубы быстрый и под силу любому человеку, а фундамент под такой дымоход ставить не нужно, и потому на всю работу у вас уйдет не больше пары часов

Важно только внимательно изучить технологию и не допускать опасных ошибок. Чтобы вы могли правильно установить такой дымоход в своем доме или бане, мы подготовили для вас пошаговый мастер-класс:

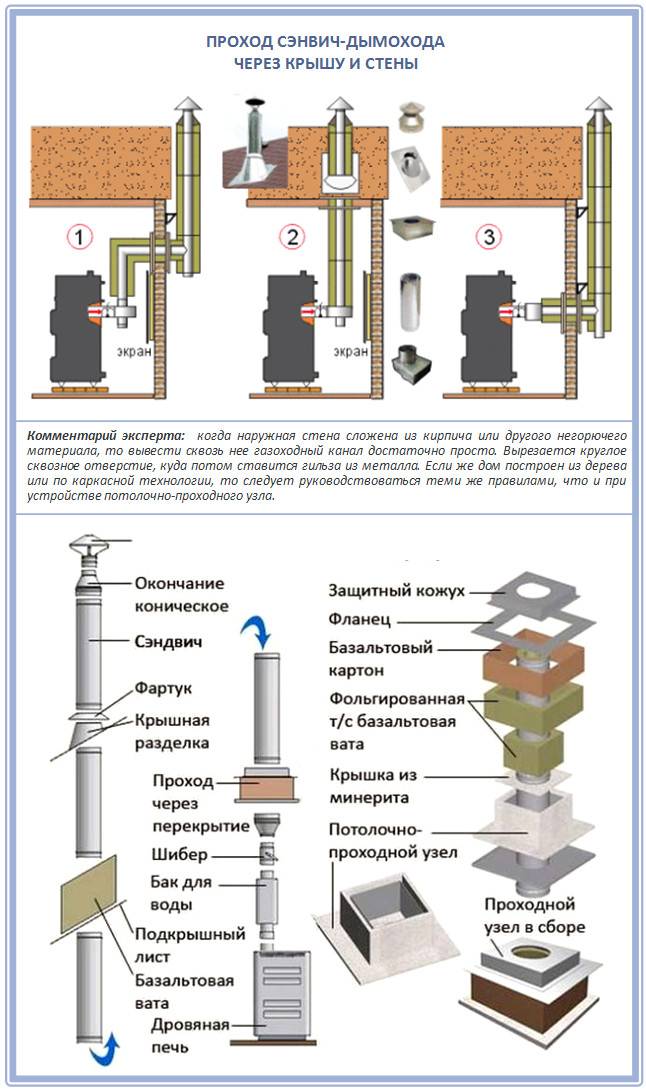

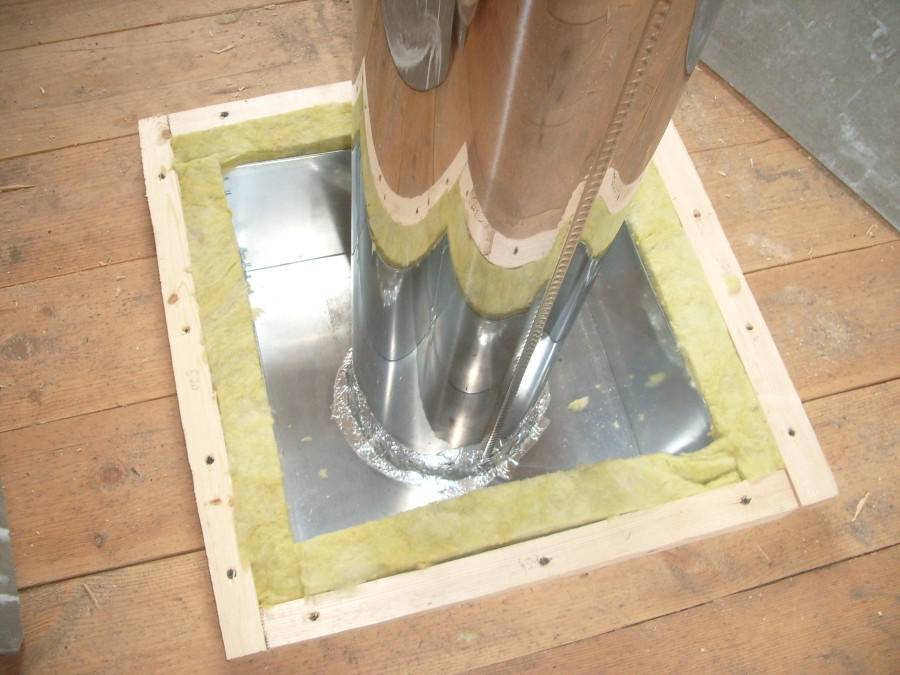

Организация прохода сэндвич-трубы через потолок

А теперь давайте подробно разберем, как правильно выводить самодельную сэндвич-трубу ерез перекрытие. Так, стандартный промышленный потолочный проходной узел дымохода (иначе называемый ППУ) имеет вид конструкции, которая состоит из двух коробов: внутреннего и наружного, изготовленных из особо термостойкого материала.

В качестве материала для внутреннего короба чаще всего используется минерит. Он укладывается между двумя такими коробами в специально организованную воздушную прослойку – именно она обеспечивает нужную пожаробезопасность. Как утверждают сами производители, заполнять такое пространство теплоизолятором вовсе не нужно, хотя и этот метод вовсе не повредит.

К слову, довольно часто сегодня дымоход выводят через потолок и вовсе без ППУ. Тогда края проделанного отверстия заделывает огнестойким термоизолятором, на него набивают металлические полосы, а на сам сэндвич надевают защитную пластину из негорючего материала. Естественно, речь идет о металле. В этой пластине вырезают отверстие под нужный размер и по краям просверливают дырки под крепеж. Далее трубу пропускает в отверстие и фиксируют при помощи негорючих направляющих. Самая сложная здесь задача – это так закрепить трубу, чтобы она не отклонялась в сторону и не была к горючим материалам ближе, чем на расстоянии 36 см.

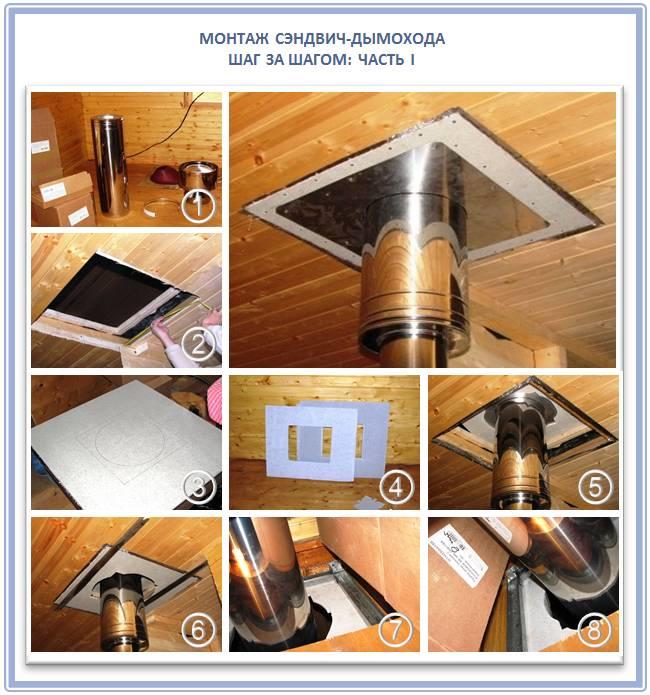

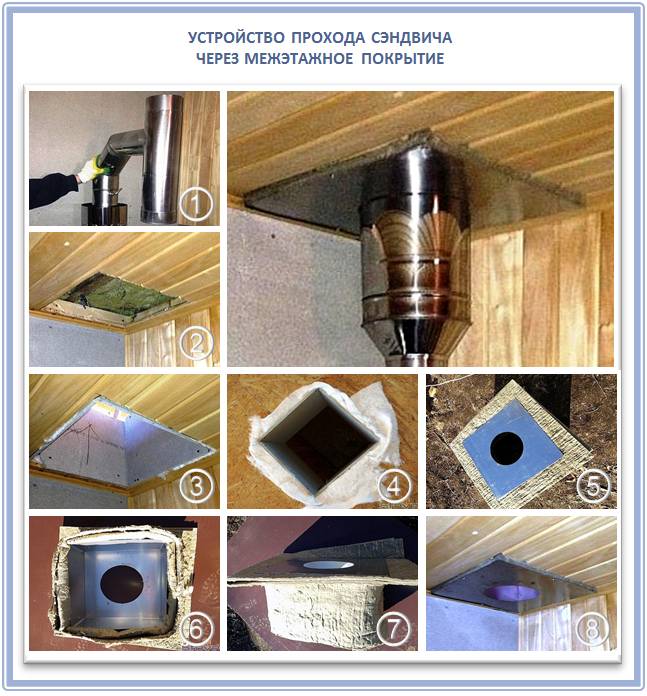

Вот пошаговый мастер-класс, как сделать проход для дымохода и что для того нужно:

Важно, чтобы при этом толщина металлического короба превышала толщину перекрытия минимум на 7 сантиметрах. А теперь – шаг за шагом:

• Шаг 1. Вырежьте отверстие в перекрытии размерами минимально 70 на 70 см.
• Шаг 2. Если необходимо, усильте балки перекрытия и уберите ненужные из них.
• Шаг 3. Зашейте вырезанный проем несгораемым материалом (лучше супервулом) и подложите лист базальтового картона.
• Шаг 4. Из оцинкованного профиля изготовьте несущий каркас. Его размеры легко вычислить, исходя из размеров потолочно-проходного узла.
• Шаг 5. Теперь закройте проем листом минерита или супервула, и оставьте в нем отверстие для прохода внутренней части.

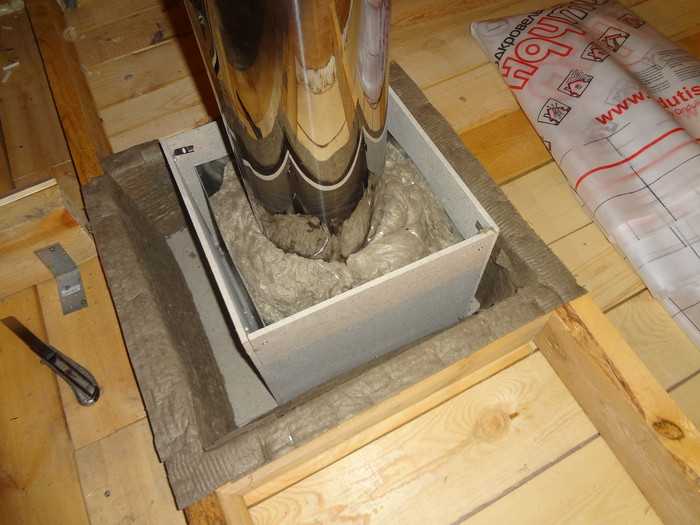

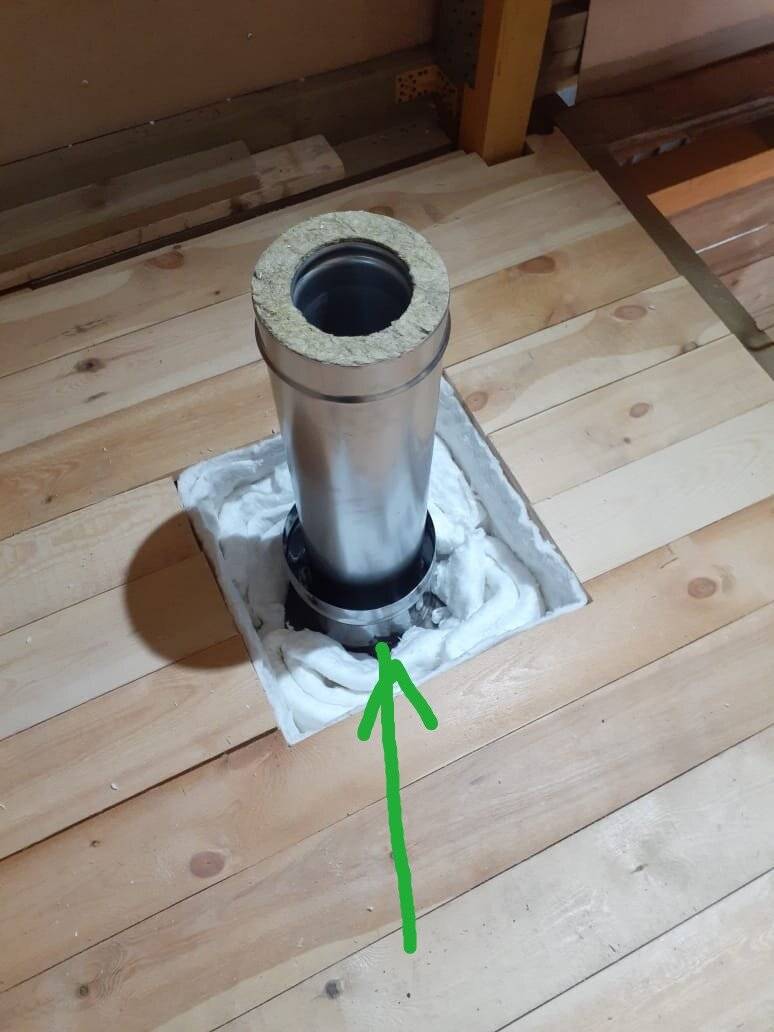

• Шаг 6. Установите узел сэндвич-трубу, утеплите нижнюю часть негорючим утеплителем. Этот ход также позволит избежать промерзания и образования конденсата.

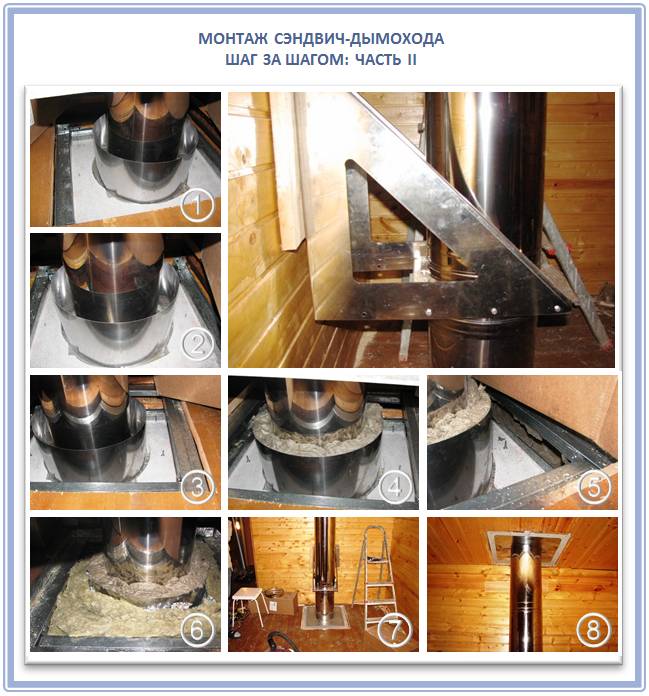

Вот таким изготавливавается металлический узел для сэндвич-трубы:

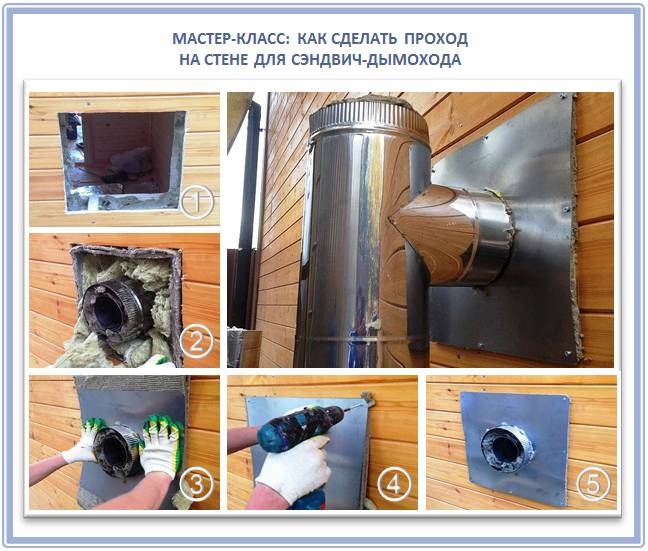

Проведение сэндвич-трубы через стены дома

Вот как правильно должен быть организован проход такого дымохода через стены:

Вырезать такое отверстие в стене вы сможете самостоятельно:

Утеплить место такого перехода нужно специальным теплоизолятором, который выдерживает высокие температуры:

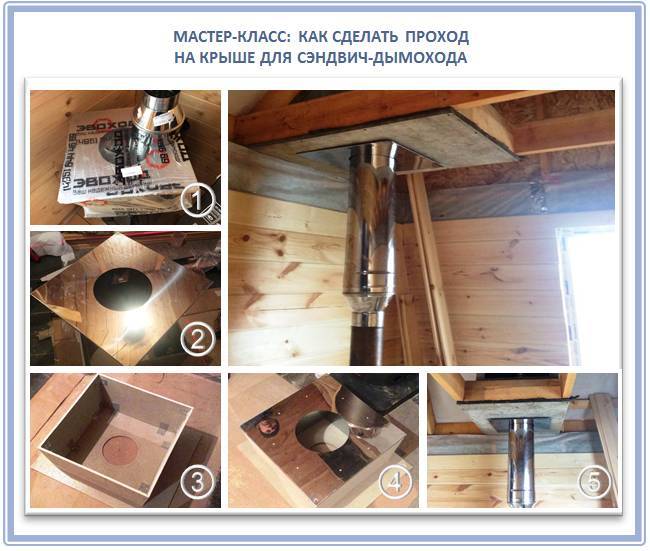

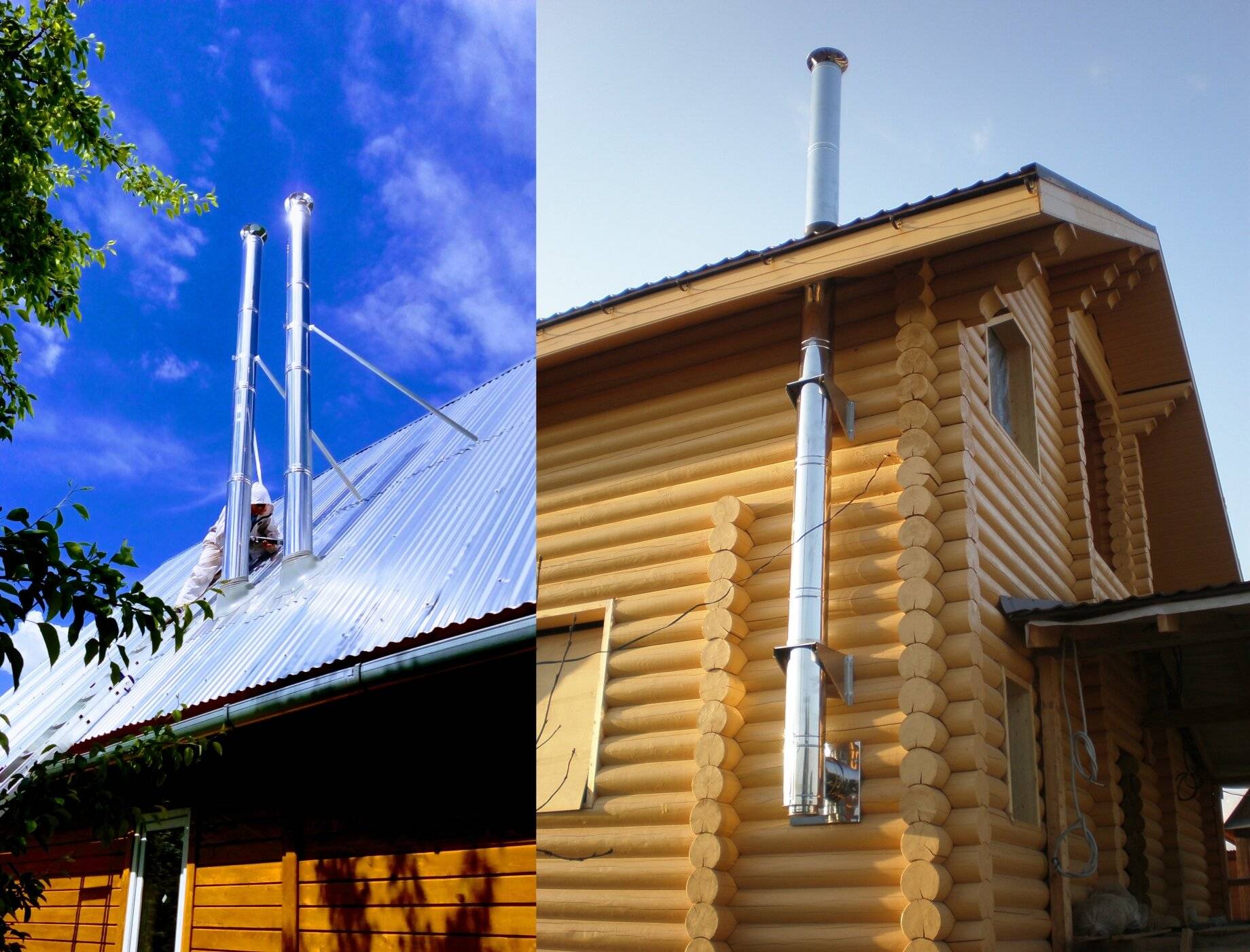

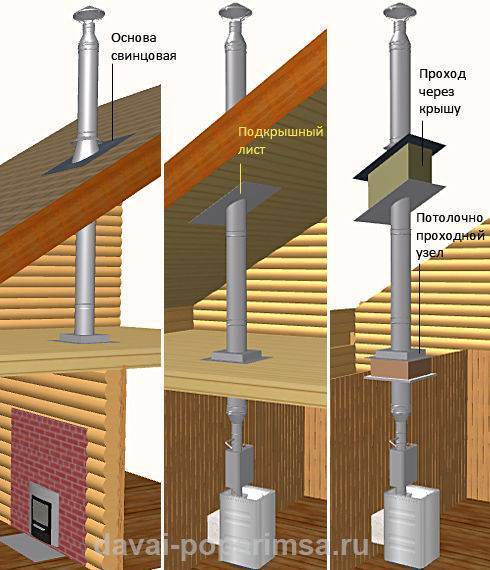

Вывод сэндвич-трубы через крышу

Для вывода такого дымохода вам понадобятся специальные кровельные элементы:

Подробно на самой установке мы не останавливаемся, т.к. на нашем сайте есть проиллюстрированные статьи по этой технологии и фактически никакой разницы нет, выводите ли вы через крышу самодельный сэндвич-дымоход или приобретенный у производителя.

Главное – соблюдайте все правила пожаробезопасности при изготовлении такого дымохода, какими бы лишними и нелогичными они не казались.

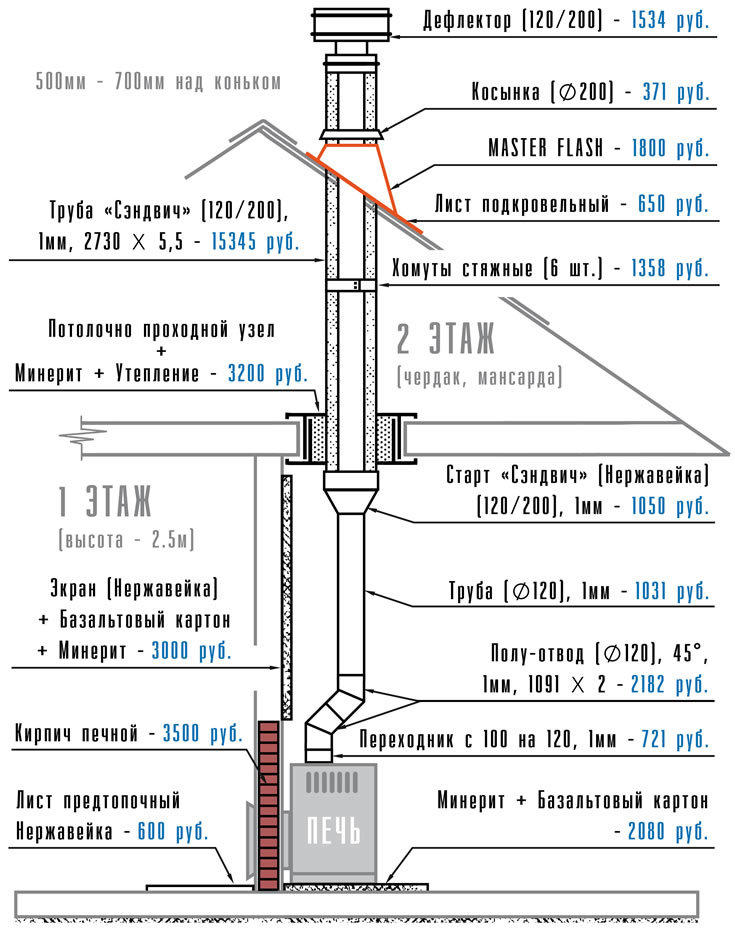

В данной статье мы расскажем о том, как правильно рассчитать размеры и как собрать дымоход сэндвич своими руками. Все приведенные в статье цифры основаны на предписаниях строительных норм и правил, которые касаются отопления, вентиляции и кондиционирования.

Ввиду простоты своей конструкции, собрать дымоход сэндвич не представляется сложной задачей. А благодаря своей особой конструкции, дымоход не нуждается в частом уходе, к тому же срок его эксплуатации достаточно высок.

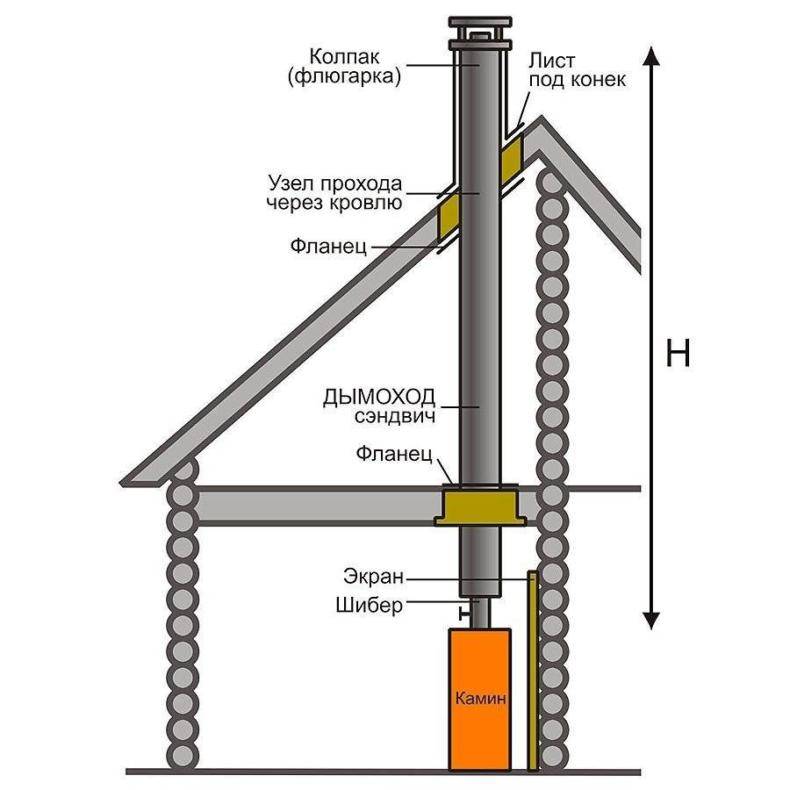

Определяем высоту дымохода

Высота дымоотвода — важный показатель при выборе конструкции. От нее зависит тяга и скорость вывода газов наружу. Чтобы рассчитать высоту дымоходного устройства, следует учесть следующие параметры:

• высоту дома. Если высота дома небольшая — 5м, то минимальный размер дымоходной конструкции тоже 5,5 метров. Когда она будет меньше предложенной величины, то могут возникнуть проблемы: задымление здания, отравление угарным газом, уменьшение тяги, износ твердотопливного котла. В случае длинной трубы эффективность котельной установки минимальна. Оптимальная высота дымоходного устройства 5-10 м. Если дом высокий, более 10 м, то дымоход должен располагаться выше конька на полметра, чтобы предупредить завихрения;
• мощность котла. Чем выше дымоходный прибор, тем большей мощности должно быть котельное оборудование. При мощности ниже 20 кВт, высота дымохода составляет 5м;
• материал кровли. Если материалы крыши горючие, то расстояние сэндвич-трубы до конька не должно быть меньше метра.

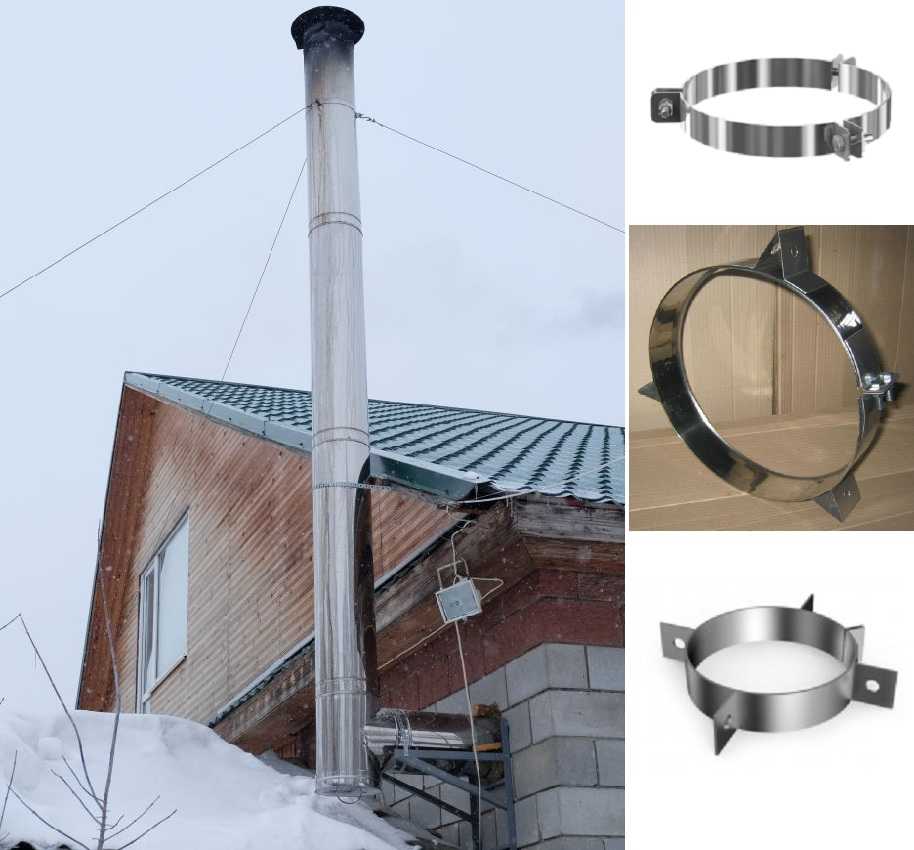

Этап третий. Крепление дымохода

Все колена и другие детали конструкции соединяются хомутами, а тройник дополнительно крепится еще и кронштейнами. В случае если верх конструкции не закреплен, то его дополнительно страхуют как минимум с помощью тех же растяжек. Дополнительное крепление стыковочных элементов выглядит примерно так: трубы фиксируются между собой посредством хомутов, а вот с прочими элементами (такими, к примеру, как переходник) тоже хомутами, но зато с двух сторон.

Обратите внимание! Кронштейн для дымоходной трубы при желании можно сделать собственноручно. Для этого берется пара уголков (5 и 3 сантиметра, соответственно) и все сооружается посредством электродрели, болгарки и болтов М-8 и М-10

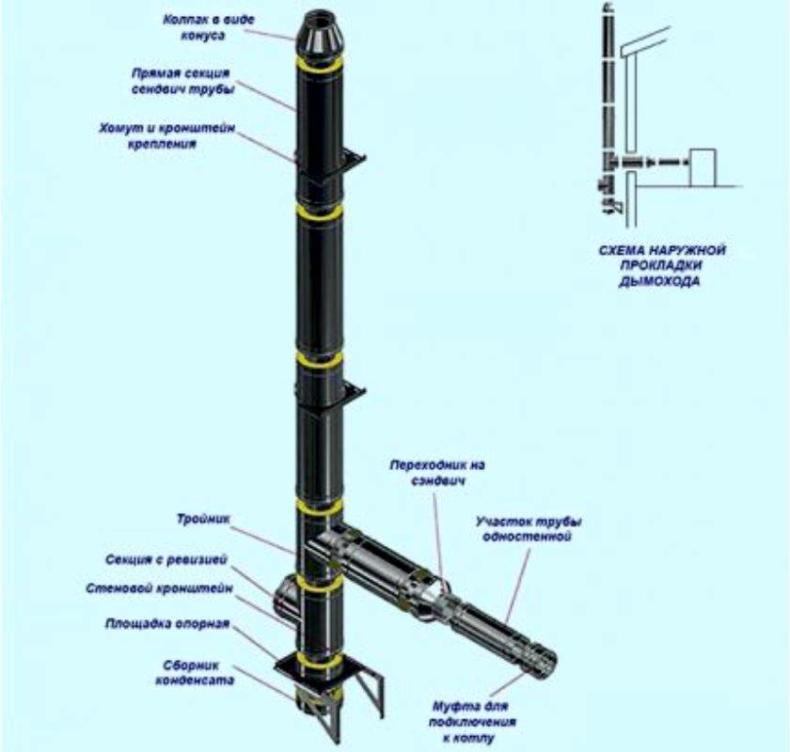

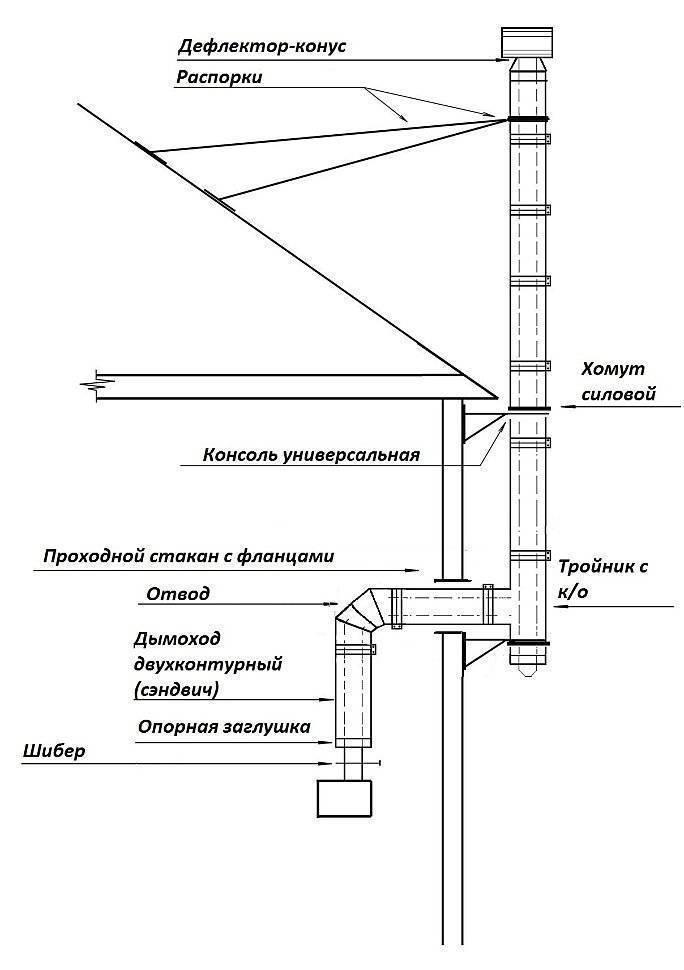

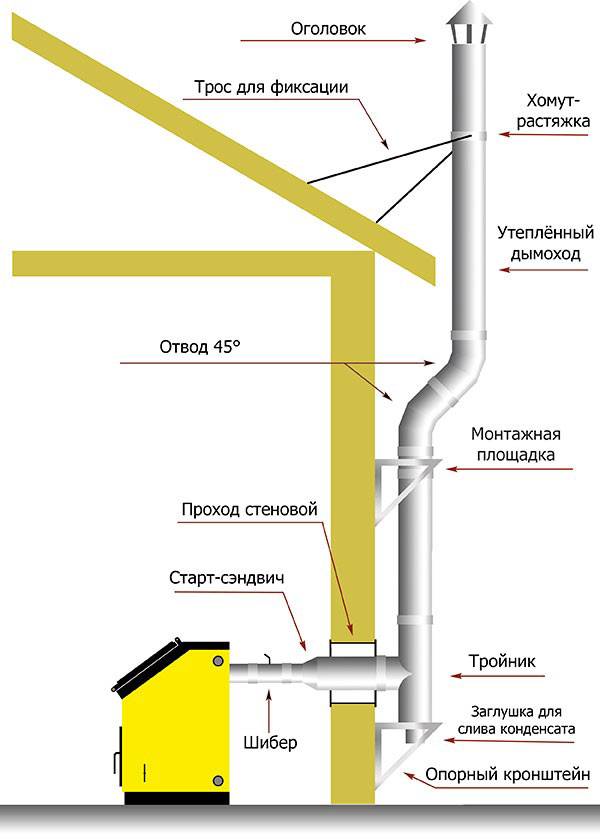

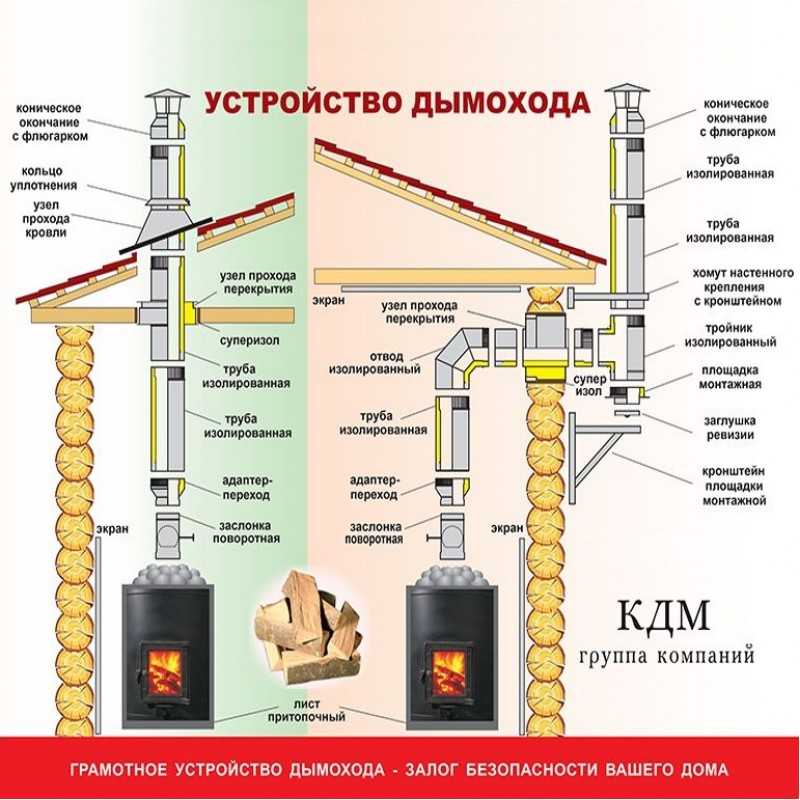

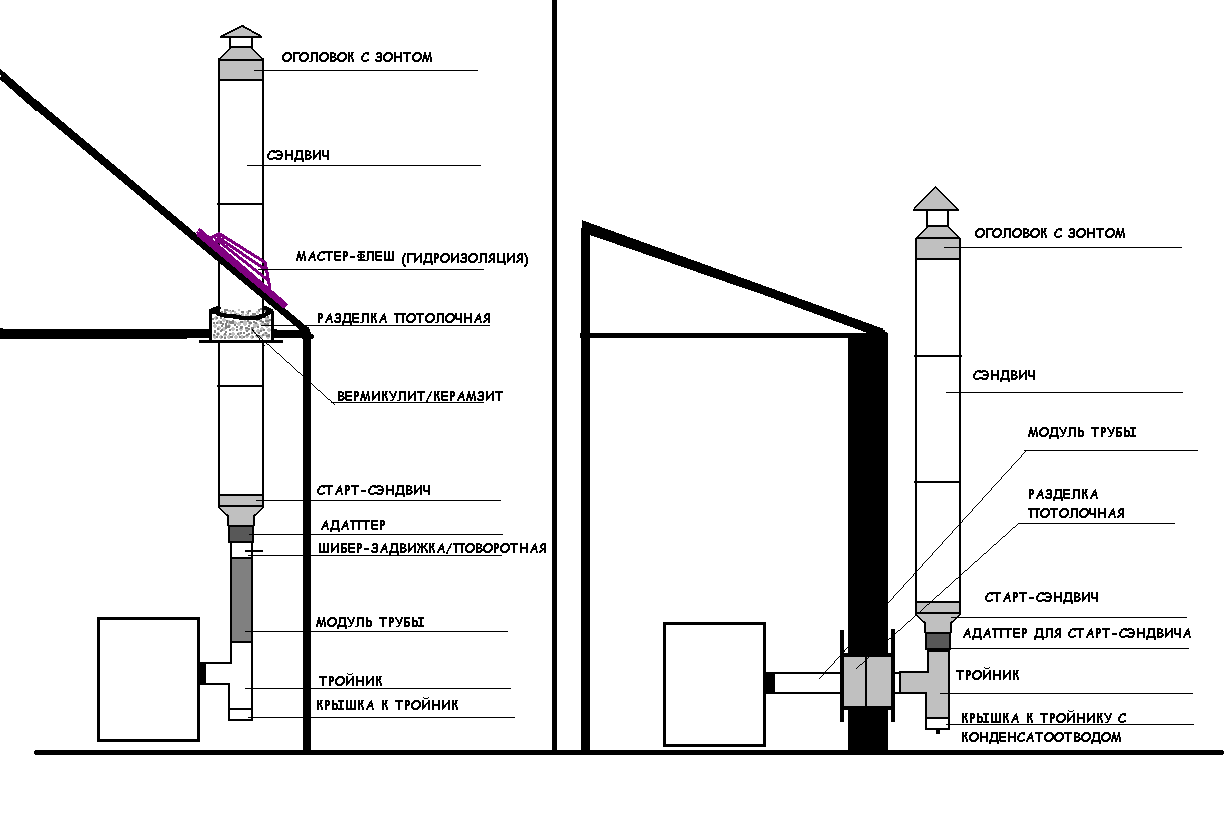

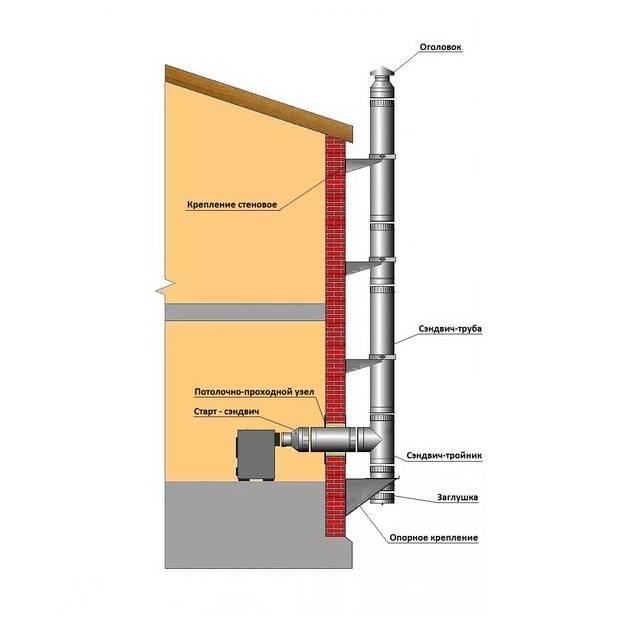

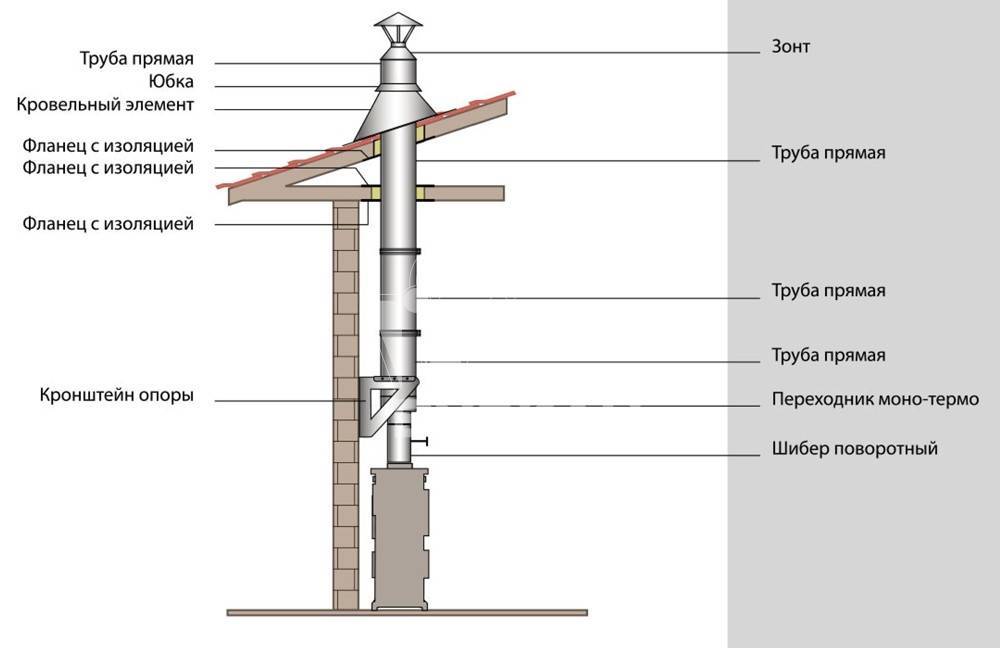

Из каких частей состоит уличный дымоход?

Как уже было сказано, самые популярные и самые надежные из уличных – это сендвич-дымоходы. Стандартная гильза для прохода труб должна выводиться через дерево с особенно тщательной огнезащитой, которую может обеспечить только сендвич-технология. При этом в месте перехода через стену никаких стыков труб не должно быть! Итак, из каких частей состоит обычно уличный дымоход, который выводят через стену? Это:

• Трубы;
• Тройники;
• Колено для изгиба трубопровода в нужном направлении;
• Опора для дымохода;
• Хомуты. Расстояние между хомутами при креплении к стене: 60-100 см;
• Тройник с ревизией, т.е. дверкой для прочистки дымохода;
• Сборник конденсата с носиком за его удаления.

Несколько простых способов изготовления сетки от комаров своими руками

Существует два вида москитных сеток, которые можно изготовить самостоятельно:

1. Закрепленные крепежной лентой — простой и дешевый способ изготовить москитную сетку своими руками.
2. Рамочные.
3. Рулонные.

Москитная сетка закрепленная липкой лентой

Один из самых простых способов изготовления москитной сетки своими руками — это при помощи специального материала и липкой ленты.

Возьмите качественную липучку, от этого будет зависеть качество крепления защитной сетки на оконный проем. Также понадобиться специальный материал с мелкими ячейками. Чем мельче ячейки, тем лучше. Такой материал можно приобрести в магазинах тканей, а можно использовать старые изделия, например, ненужный тюль. Лучше всего приобрести специальную сетку от комаров — она надежно защищает от насекомых и стойко выдерживает атмосферные воздействия.

Москитная сетка закрепленная липкой лентой

После того, как выполнены все замеры, возьмите материал и раскроите его, не забудьте оставить небольшие припуски. Липучки разделите на две равные части. На одну часть нанесите клей и аккуратно приклейте к оконному проему. После того как клей подсохнет, приложите москитную сетку к липкой ленте. Подобные сетки можно сделать и для автомобиля. Делается быстро и легко, с минимальными затратами. Вместо липкой ленты можно использовать специальные магниты, это существенно сократит время установки сетки и упростит процесс.

Рамочные оконные сетки

Более затратным и сложным методом изготовления москитной сетки, является способ с креплением на раму. Для этого вам понадобятся металлические уголки, пластиковый кабель и вытяжные заклепки.

Первое что необходимо сделать — измерить окно с наружной стороны, ведь именно там будет крепиться антимоскитная сетка. На кабеле отрежьте нужную длину, придерживаясь угла в 45 градусов. Срезы ошкурьте и соедините при помощи металлических уголков. Теперь сделайте в уголках отверстия, в которых будут располагаться заклепки. Они должны быть снаружи, а не внутри шнура. Теперь остается закрепить саму москитную сетку на раму. Не натягивайте сильно антимоскитную сетку, так как таким образом можно деформировать или порвать полотно.

Рамочные оконные сетки

Можно изготовить раздвижные москитные сетки своими руками, они хорошо подойдут и защитят балконный проем или входную дверь. Москитная сетка на балкон поможет вам не допустить проникновения опасных насекомых в помещение, надежно защитит даже от уличной пыли. Технология изготовления такая же, отличие лишь в том, что материал посередине разрезается, края обрабатываются. Для удобства можно закрепить по краям сетки магниты или заклепки, таким образом, вы обеспечите дополнительную защиту.

Рулонная москитная сетка

Рулонная сетка оконная действует по принципу рольставней. Она надежно защитит от насекомых, а пользоваться ей удобно и просто. Если вас интересует, как собрать рулонную москитную сетку своими руками, то здесь нет ничего сложного. Следует лишь запастись терпением и соответствующими материалами.

Своими руками можно сделать москитную сетку для окна любых размеров. Для изготовления рулонной защитной сетки вам понадобится всего лишь специальный короб с валом и материал. Для крепления сетки к окну используйте специальные магнитные защелки. Можно применить крепление шурупами внахлест или в торец  направляющей в проем к откосу. Пользоваться рулонной сеткой удобнее, чем обычной, а ухаживать гораздо проще.

Рулонная москитная сетка

Рулонная москитная сетка на окно — это прекрасная защита от надоедливых насекомых. Особенно оценят такую конструкцию аллергики — ведь она защитит помещение не только от комаров, но и от пыльцы растений и тополиного пуха. Материал для такой сетки лучше всего выбирать мелкозернистый, это повысит уровень защиты.

Сделать москитную сетку своими руками не составит особого труда. Если нужна москитная сетка на балкон или окно, своими руками ее можно изготовить быстро и без лишних затрат. Уделите этому процессу несколько часов и наслаждайтесь спокойной жизнью без надоедливых насекомых! Москитная сетка, сделанная своими руками стоит совсем недорого. После лета ее можно снять с окна и аккуратно упаковать, а в следующем году вновь повесить на окно.

Самодельный и самый дешевый вариант изготовления москитной сетки без использования каркаса. Этот вариант представляет собой крепление сетки непосредственно к пластиковому профилю окна.

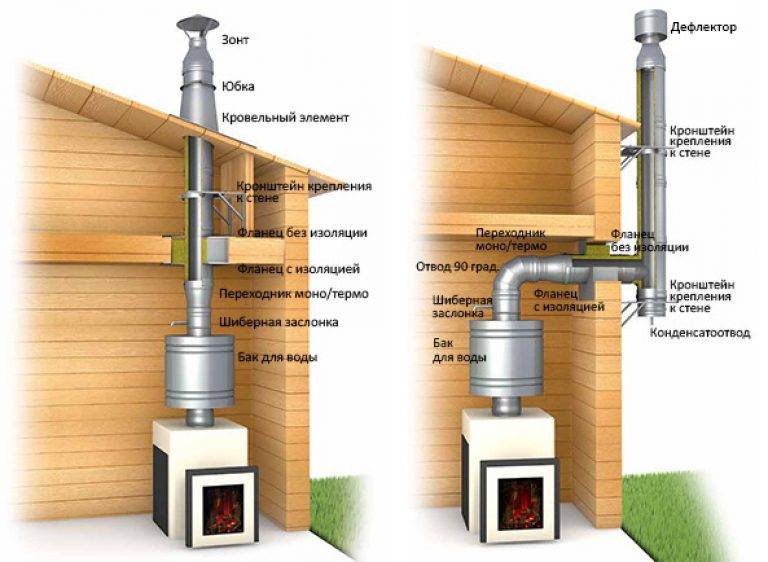

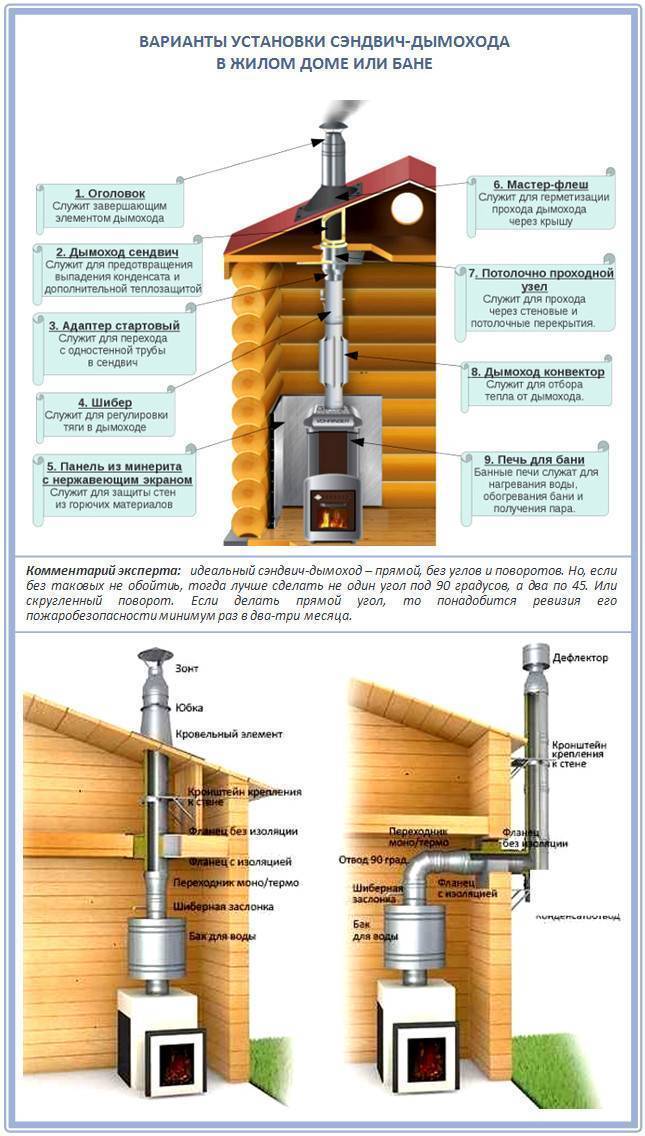

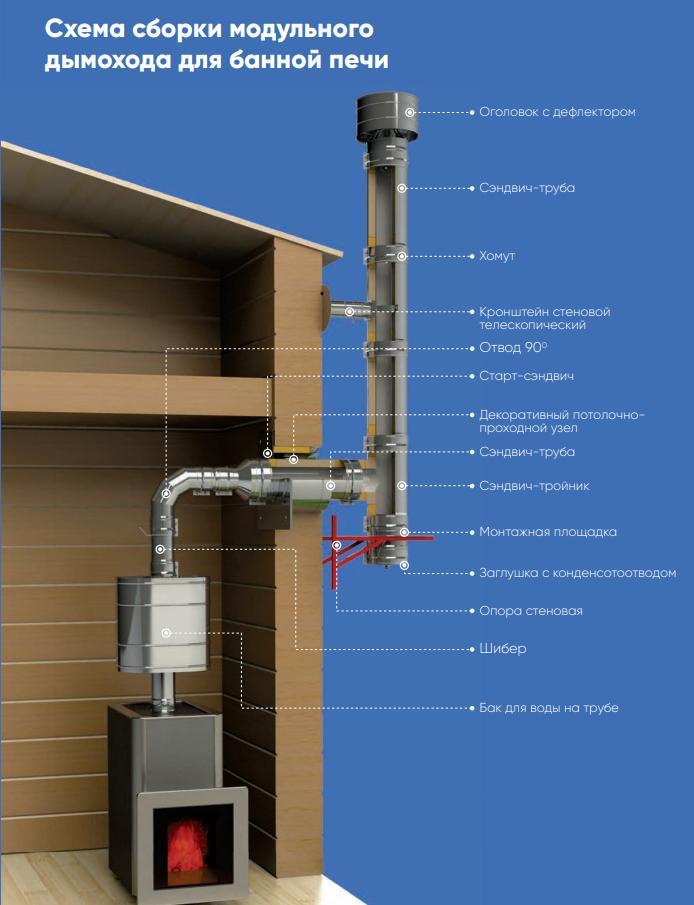

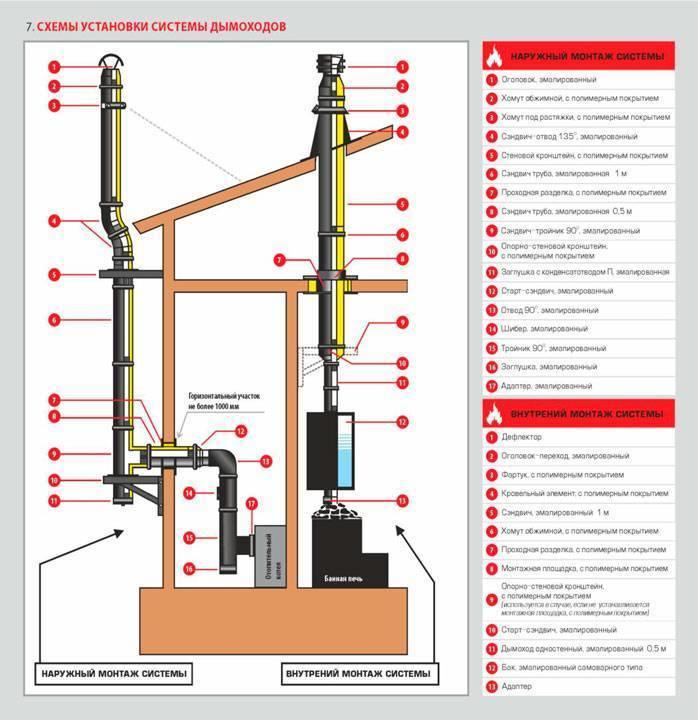

Устанавливаем сэндвич-дымоход в бане поэтапно

Сама установка сэндвич трубы для дымохода не сложна. Так как сэндвич-трубы максимально пожаробезопасны, соединить и правильно закрепить их может даже человек, весьма далекий от строительства.

Монтируется дымоход «сэндвич» снизу вверх – от печи до кровли, причем внешнюю трубу нужно как бы «надевать» на внутреннюю. В общем, важных пунктов монтажа сэндвича есть несколько. Давайте подробнее.

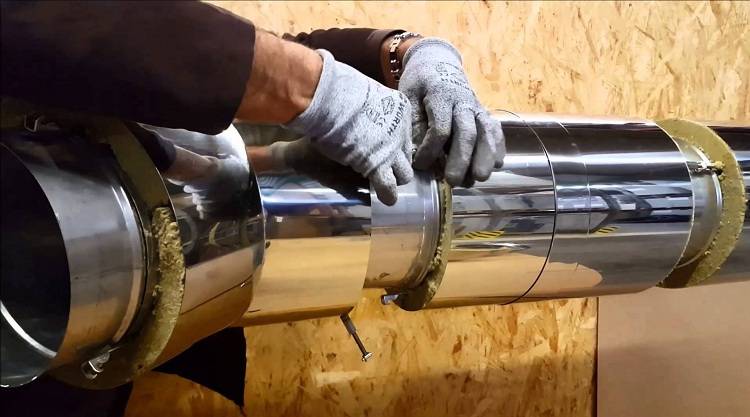

Этап I. Соединяем элементы дымохода

Производя установку сэндвич-дымохода, обращайте внимание на то, что один из концов трубы всегда с немного меньшим радиусом – зауженный. Его как раз и нужно вставлять в предыдущую трубу

Благодаря тому, что в таком дымоходе почти не скапливается сажа, из него легко выводить конденсат – и лучше для этого дополнительно поставить специальные тройники.

Этап II. Вариант 1. Проводим дымоход через стену

Если дымоход будет выходить через стену, ее придется разобрать и укрепить посадочные под кронштейн места. Далее собираем наружный кронштейн и приделываем к нему два уголка как полозья – чтобы можно было без проблем двигать тройник во время монтажа дымохода из сэндвич-труб, и ничего не застревало.

Саму стену можно закрыть фанерой толщиной в один сантиметр и по всей его площади еще закрепить шурупами асбестовый лист. Поверх того – цельный лист оцинкованного металла 2х1,20 см. В самом листе прорезаем квадратное отверстие для проходника и закрепляем шурупами. В завершение покрываем кронштейн лаком по металлу, чтобы защитить от коррозии. Далее сверлим в переходнике нужное отверстие и одеваем в него сэндвич.

Используют при строительстве дымохода и такое понятие, как уступка – это пространство, которое мы специально оставляем между дымовым каналом и стеной.

Важный момент: рассчитывайте первый соединительный элемент дымохода так, чтобы первая труба-сэндвич соединилась со следующей выше разделки потолка. Ведь важен визуальный контроль самых пожароопасных частей!

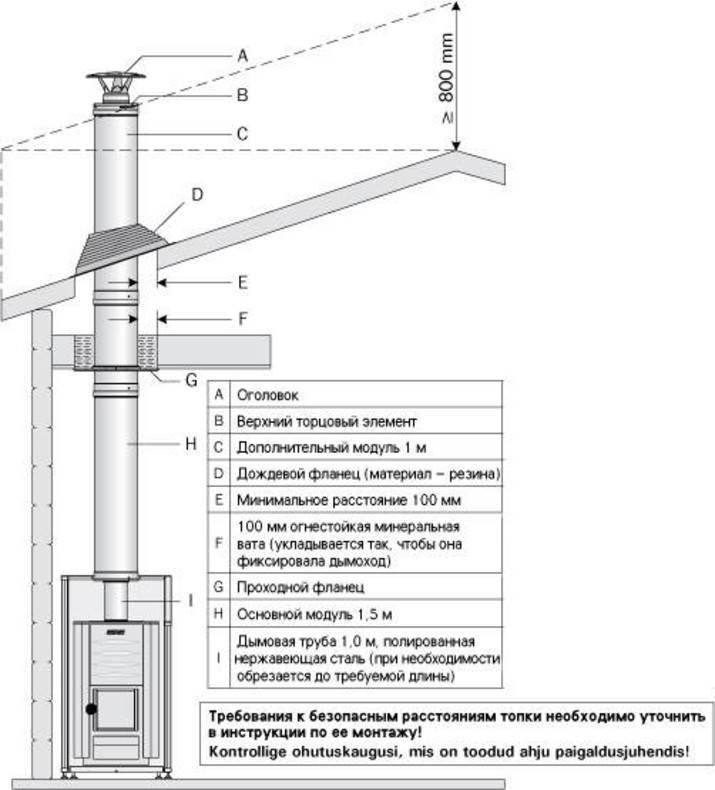

Этап II. Вариант 2. Проводим дымоход через крышу

При проведении сендвич-трубы через крышу нужно сначала взять оцинкованный стальной лист, приложить его изнутри к отверстию, и выводить трубу. Только после этого лист крепим к крыше. Если нужно – его можно дополнительно завести под край кровли.

Внимание! Если у бани крыша плоская, то дымоход над ней должен возвышаться не менее одного метра. Если же высота дымохода от кровли до дефлектора больше, чем 1,2 метра, тогда необходимо поставить растяжки с обжимными хомутами

Если кровля из сгораемых материалов, ее обязательно нужно защитить от возгорания. А для этого на дымовую трубу, которая возвышается над деревянной черепицей или битумом устанавливаем дефлектор с сеткой-искрогасителем с мелкими ячейками.

Этап III. Закрепляем дымоход

Все тройники, колена и другие элементы скрепляем хомутами, а тройник крепим опорным кронштейном. Если верхняя часть дымохода остается незакрепленной – ее лучше подстраховать. Хотя бы теми же растяжками по 120 градусов. Вот как дополнительно нужно скреплять стыковочные соединения: сэндвич-трубы между собой – обжимными хомутами, трубы с другими элементами, как переходники и тройники – этими же хомутами, но с обеих сторон.

К слову, опорный кронштейн для дымохода сделать можно и самому: для этого нужно взять два уголка по 30 и 50 мм, и с помощью болгарки, дрели и болтов М10 и М8 все соорудить.

Этап IV. Окончание монтажа

После окончания сборки обязательно снимаем с труб защитную пленку

Оптимальная длина дымохода – 5-6 м от колосника печи до оголовка – обратите на это внимание. И герметизируем все швы и зазоры

Для этого вам понадобится жаропрочный герметик для дымоходов, который рассчитан на температуру не меньше 1000˚С. Наносить его нужно так:

• Для внутренних труб – на наружную поверхность верхней внутренней трубы.
• Для наружных труб – по наружной поверхности.
• При переходе с одностенной на двустенную трубу – снаружи, по окружности.
• При соединении одностенной трубы и других модулей – так, как в последнем варианте.

Когда все будет готово – обязательно проверьте самые опасные зоны нагрева дымохода на температуру. А чтобы потом чистка дымохода была простой и легкой, в нем обязательно предусматривается ревизия – это специальная съемная часть или отверстие с дверцей.

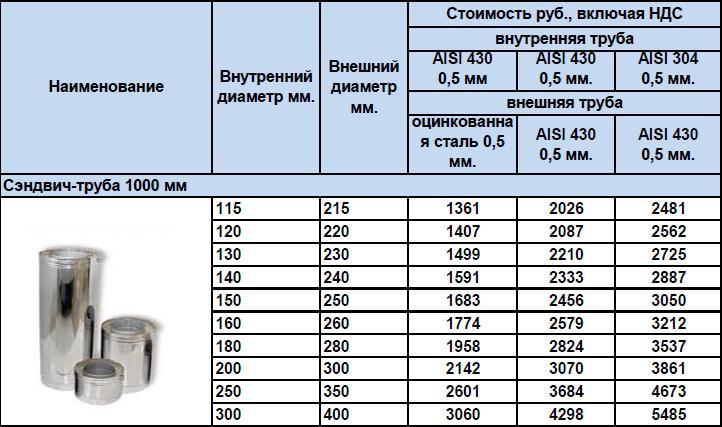

Из каких материалов производятся сэндвич трубы?

На сегодняшний день конструктивные элементы сэндвич дымоходов производятся из двух типов стали:

• нержавейки;
• оцинковки.

Как правило, внутренняя труба выполняется из нержавейки, которая является более жаростойкой и обладает высокими антикоррозийными качествами, а внешняя — из оцинкованного листа. Такие трубы считаются более экономичными, чем изделия, в которых оба контура представлены нержавеющей сталью, поэтому спрос на них остаётся довольно высоким. На строительном рынке можно встретить сэндвичи, представленные только оцинкованной сталью, однако, такие изделия используются только для маломощных газовых котлов.

Внутренняя труба всегда изготавливается из жаропрочной стали, а внешняя может быть как нержавеющей, так и оцинкованной

Дымоходы для отопительного оборудования высокой мощности изготавливаются исключительно из нержавейки. Причём для таких целей подбираются специальные жароустойчивые марки стали. Все известные марки стали представлены ниже в таблице.

Таблица 1

Марка стали	Характеристики
AISI 304	Такая марка нержавейки является более бюджетным вариантом AISI 316 и применяется для маломощных и среднемощных котлов, функционирующих на газу.
AISI 316	Распространённая марка нержавейки, которая включает в себя различные легирующие составы (никель, молибден). Трубы из такого сплава отличаются высокими прочностными характеристиками, хорошей жаростойкостью и резистентностью к активным химическим соединениям. Используются для газовых котлов практически любого типа.
AISI 430	Из нержавейки этой марки, как правило, выполняют внешние кожухи для дымоходных каналов. Это связано с тем, что AISI 430 отличается небольшими показателями жаростойкости.
AISI 439	Такая марка нержавейки включает в себя элемент титан, что позволяет ей быть очень прочной и надёжной. К другим положительным характеристикам этой марки нержавейки можно отнести: повышенную термоустойчивость и антикоррозийные качества. Дымоходы, выполненные из этого материала, отлично подходят для газовых котлов, а также для отопительного оборудования, функционирующего на твёрдом топливе, с мощностью не более 30 кВт.
AISI 316I, AISI 321	Дымоходы из такого материала подходят для любого отопительного оборудования, функционирующего на твёрдом топливе. Максимальная рабочая температура для таких марок стали доходит до +850 °C.
AISI 310S	Трубы, выполненные из этой марки стали, отличаются самыми высокими показателями жаростойкости и используются для того, чтобы выполнить трубу в бане. Максимальная рабочая температура для таких труб может достигать отметки в +1000 °C.

Толщина стенок сэндвич труб может так же варьироваться от 0,5 до 1 мм в зависимости от эксплуатационной сферы. Ширина теплоизоляционного слоя, располагающегося, между двумя контурами колеблется от 3 до 10 см.

Разделка печной трубы на крыше

Разделку печной трубы на крыше проводят с учетом нескольких размеров:

• минимальное расстояние от поверхности крыши до стропил 250-300 мм;
• если в качестве покрытия поверхностей используется толь или рубероид – размер до трубы дымохода от 300 мм;
• если в качестве стропил используются металлические или бетонные детали это расстояние уменьшается до 200 мм.

Сложности возникают при проходе труб через слои защиты крыши (паро, гидроизоляция, деревянная обрешетка конструкции и слои утеплителя). Работы проводим очень аккуратно, стараясь не нарушать все слои изоляции и конструкции.

Для установки стакана выполняем дополнительную обрешетку, соединяя 2 соседних стропила 2 перемычками по размеру гильзы.

Все старые слои аккуратно подтягиваем и подворачиваем вовнутрь, фиксируя кромки степлером или гвоздями со шляпками. Все зазоры заполняем слоем теплоизоляции и герметиком.

Гидроизоляция поверхностей выполняется в несколько этапов:

• на крыше укладываем по всей поверхности трубы желобок для дренирования и отвода возможных протечек;
• закрепляем и заполняем все зазоры и устанавливаем наружный фартук гидроизоляции. Он может изготавливаться из стали или резины. Его края заводим под покрытие крыши и фиксируем сверху внутреннего фартука основной конструкции и заделываем все стыки;
• теперь вода при проходе в небольшие щели будет попадать дренажный желобок или удаляться в по покрытию подкрышного фартука.

После укладки слоя покрытия крыши устанавливаем наружный фартук и герметично закрепляем его к поверхности дымохода и крыши.

Схемы:

Схема разделки печной трубы на крыше

Монтаж кирпичной печной трубы

Монтаж горизонтального отрезка дымохода

Перед началом монтажа горизонтального отрезка дымохода необходимо провести тщательную подготовку. Необходимо определить место установки отрезка дымохода, убедиться в наличии всех необходимых инструментов и материалов для монтажа, а также провести очистку поверхности, на которую будет установлен дымоход.

Установка горизонтального отрезка дымохода

Перед установкой горизонтального отрезка дымохода необходимо смонтировать вертикальный отрезок дымохода. После этого можно приступать к установке горизонтального отрезка дымохода.

• Для установки горизонтального отрезка дымохода необходимо использовать специальные соединительные элементы, которые обеспечат надежную фиксацию отрезка дымохода.
• Соединительные элементы должны быть установлены на вертикальный отрезок дымохода с помощью болтов и гаек, при этом необходимо обеспечить достаточную затяжку креплений.
• После установки соединительных элементов на вертикальный отрезок дымохода, необходимо установить горизонтальный отрезок дымохода на них. Отрезок дымохода должен быть установлен таким образом, чтобы он надежно фиксировался на соединительных элементах, а также не мешал свободному потоку дымовых газов.

Завершение монтажа горизонтального отрезка дымохода

После установки горизонтального отрезка дымохода необходимо проверить надежность его крепления и отсутствие любых дефектов. Также необходимо проверить, что отрезок дымохода не мешает свободному потоку дымовых газов.

• После завершения монтажа горизонтального отрезка дымохода необходимо провести финальную проверку работы дымохода.
• Для этого необходимо запустить котел и проверить, что дымоход успешно отводит дымовые газы и не возникает никаких проблем с его работой.
• При обнаружении каких-либо проблем необходимо немедленно их устранять для обеспечения надежной работы дымохода и котла в целом.

Подключение к дымоходу

После установки горизонтального отрезка дымохода необходимо его подключить к котлу или другому оборудованию. Для этого необходимо использовать специальные соединительные элементы, которые обеспечат надежную фиксацию отрезка дымохода к котлу.

• Перед подключением отрезка дымохода к котлу необходимо убедиться в правильности установки соединительных элементов и достаточной затяжке всех креплений. После этого можно приступать к подключению дымохода к котлу.
• После подключения горизонтального отрезка дымохода к котлу необходимо провести финальную проверку работы системы.
• Для этого необходимо запустить котел и проверить, что дымоход успешно отводит дымовые газы и не возникает никаких проблем с его работой.
• При обнаружении каких-либо проблем необходимо немедленно их устранять для обеспечения надежной работы дымохода и котла в целом.

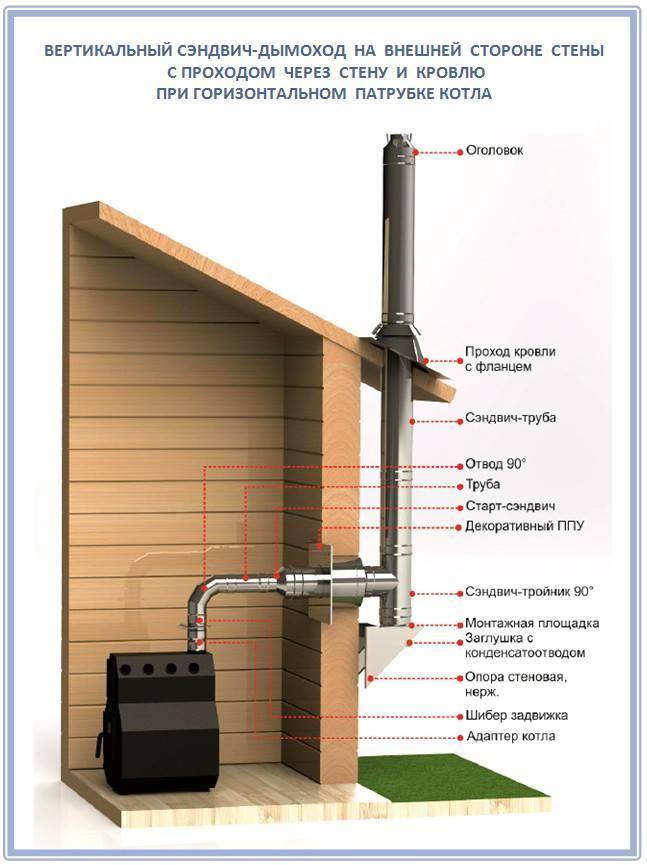

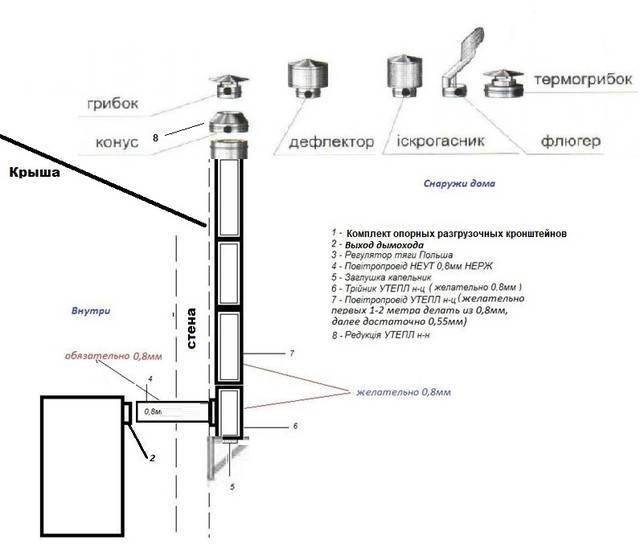

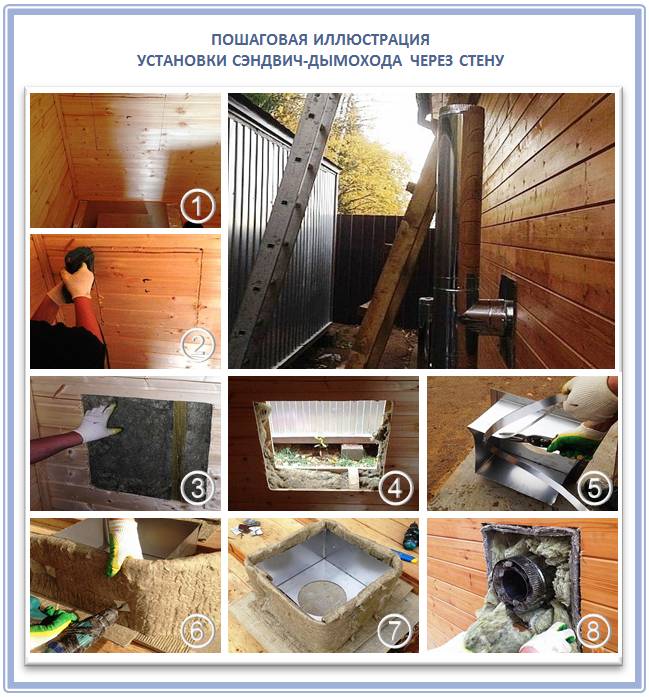

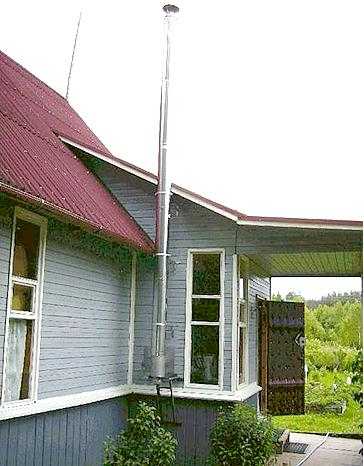

Монтаж сэндвич-дымохода через стену

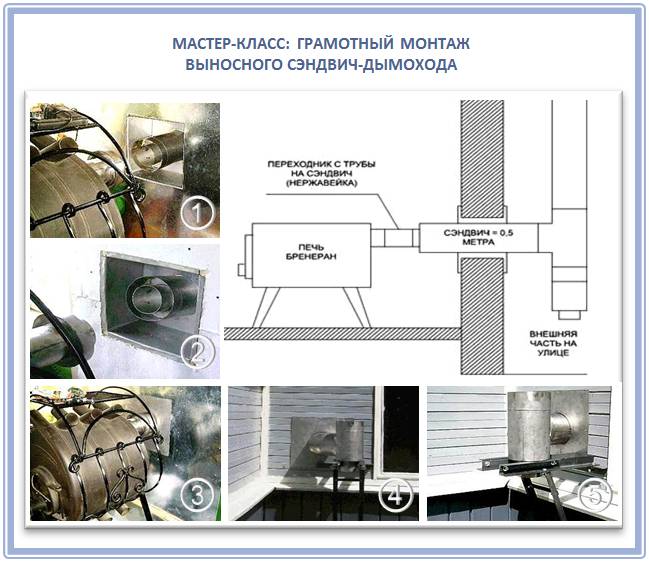

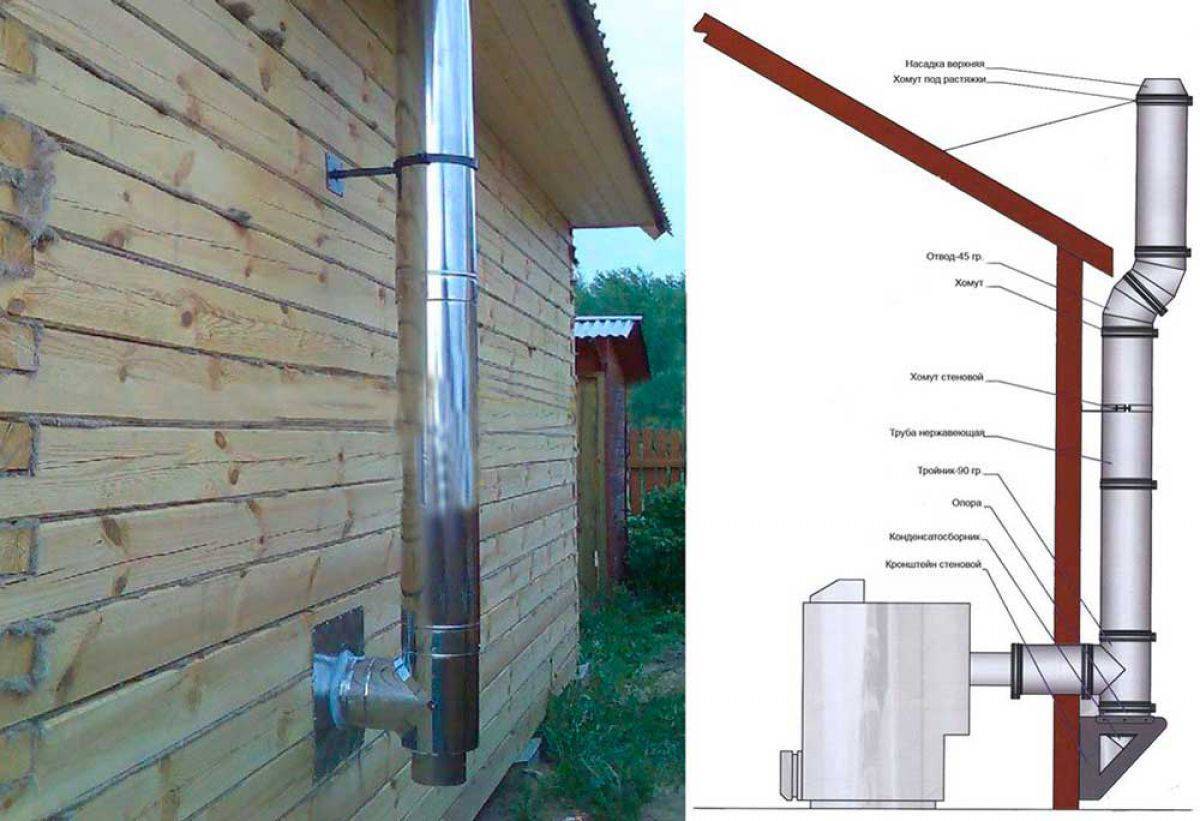

При выводе дымовой тубы через стену есть два способа. Первый вариант (на фото слева) — поднять его в помещении ближе к потолку, и там вывести. Второй — сделать вывод на уровне дымового патрубка от котла. В этом случае почти весь дымоход оказывается на улице.

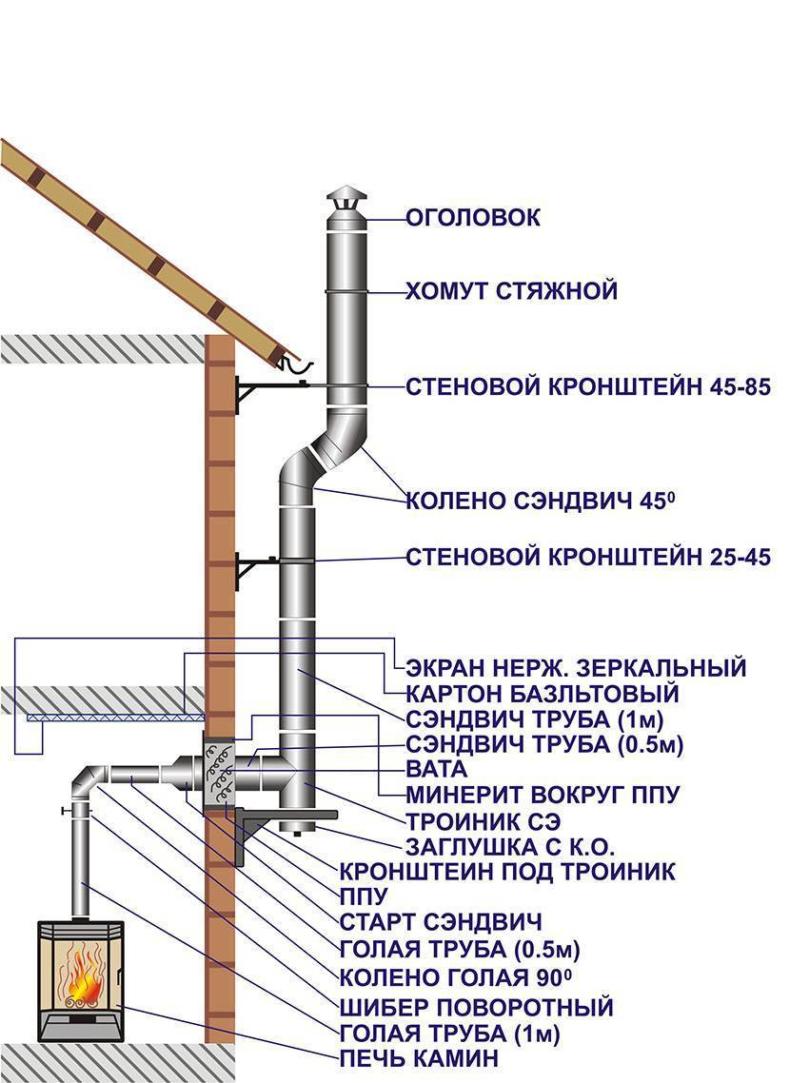

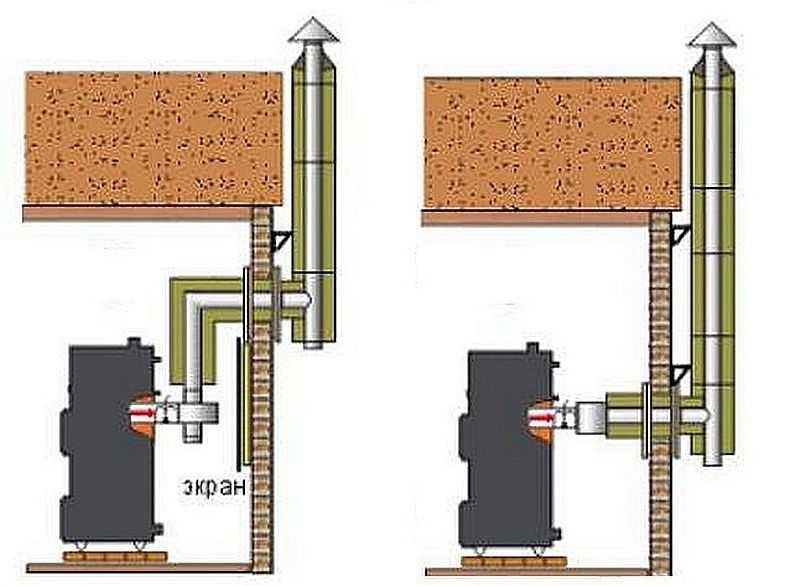

Как можно выводить сэндвич дымоход через стену

Предпочтительнее второй вариант — в нем имеется всего одно колено, а значит, при равных условиях, тяга будет лучше. Также при таком строении меньше шансов на образование сажных пробок.

Если выход дымового патрубка находится не сзади печи, а сверху, схема установки немного меняется — добавляется колено на 90°, далее прямой участок для прохода через стену, а далее также, как и на других схемах.

Сама печь ставится на негорючее основание, негорючим экраном закрывается стена за печкой. Проще всего закрепить на стене лист металла. Крепить можно на керамических изоляторах 2,5-3 см высоты. Между листом металла и стеной будет прослойка воздуха, так что стена будет в безопасности. Второй вариант — подложить под металл теплоизоляционный материал — например, картон из минеральной ваты. Еще вариант — лист асбеста (как на фото).

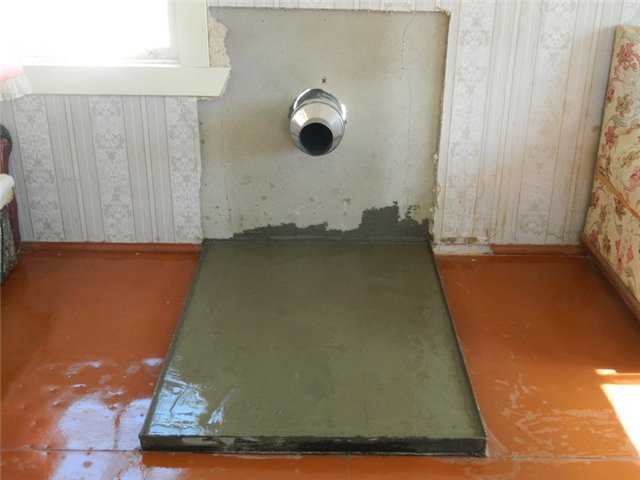

Подготовка места под установку печи и установленный в стену ППУ с куском трубы

В стене проделывают отверстие. Его размеры определяются СНиПом -расстояние от трубы до негорючих стен должно быть не менее 250 мм со всех сторон, а до горючих — 450 мм. Получается солидная дыра, особенно если говорить о стенах из горючих материалов. Есть один момент, при помощи которого можно уменьшить размеры отверстия под проход сэндвича: сделать размеры по нормам негорючих стен и обшить проем негорючим материалом.

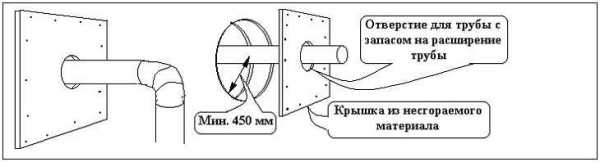

Пример организации прохода сэндвич трубы через стену

Проем может быть круглым или квадратным, лишь бы выдерживались противопожарные нормы. Квадратные отверстия делать и обшивать проще, потому чаще делают их.

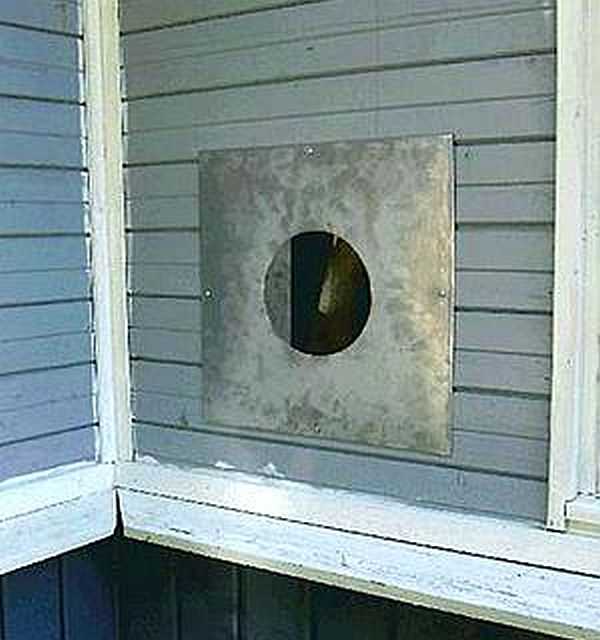

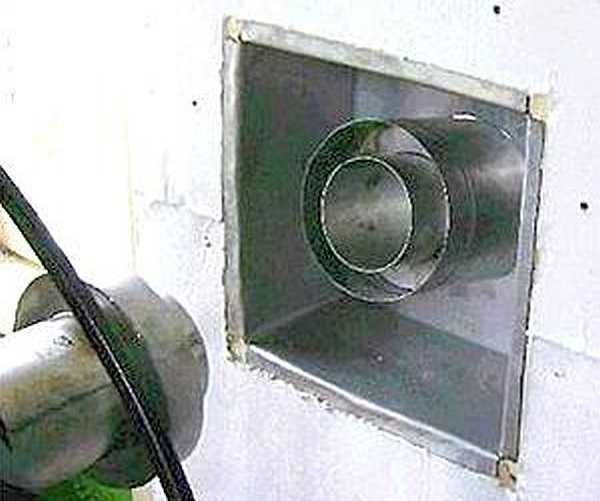

Вот так выглядит заделанный листом металла проход трубы через стену

В данное отверстие вставляется проходной узел — короб из негорючего материала. В него заводится сэндвич труба дымохода, фиксируется по центру. Все зазоры закладываются жаростойким утеплителем, дыра с двух сторон закрывается негорючим материалом. Обычно это лист металла.

Со стороны помещения вставляется проходной узел. В данном случае он из минерита, но может быть и металлический

Один важный момент: разрабатывать дымоход надо так, чтобы внутри стены не было стыка двух труб. Все стыки должны быть видимыми и обслуживаемыми.

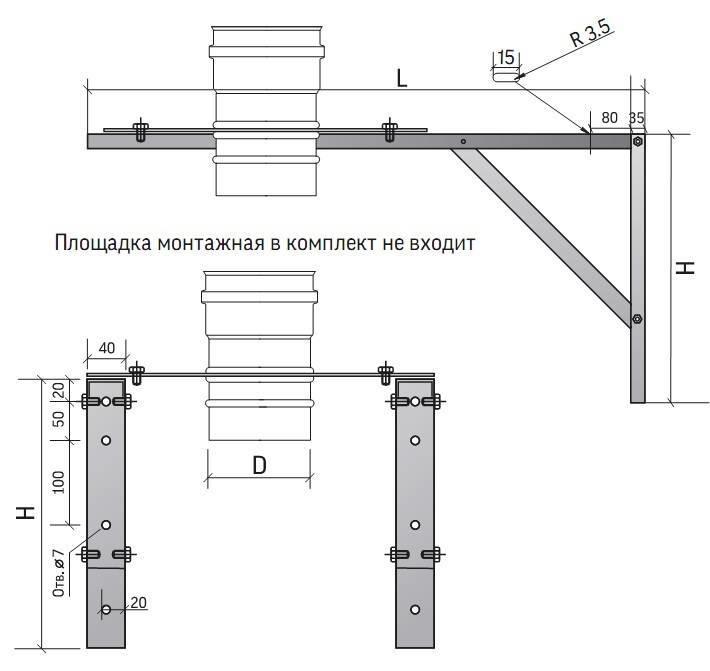

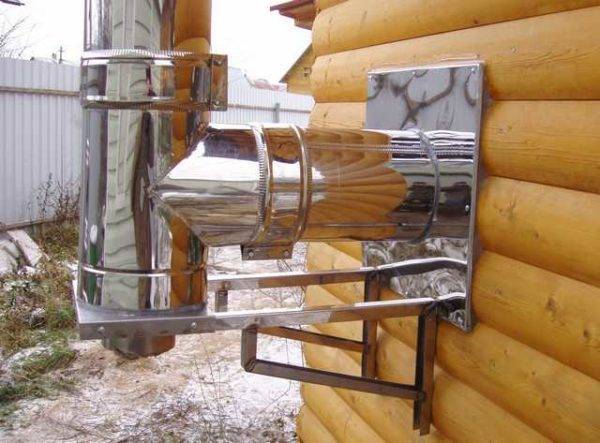

Далее надо сделать или установить готовый опорный кронштейн, который будет держать весь вес трубы. Конструкция может отличаться в деталях, но основная идея одна — опорная площадка, которая при помощи упоров передает вес на стену.

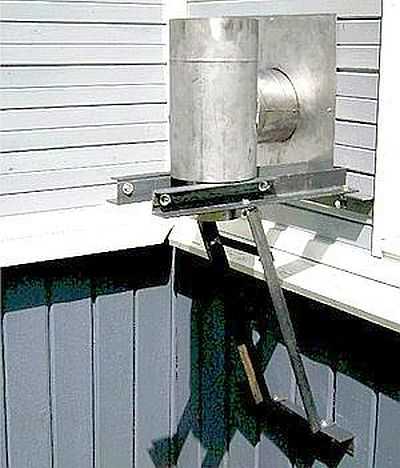

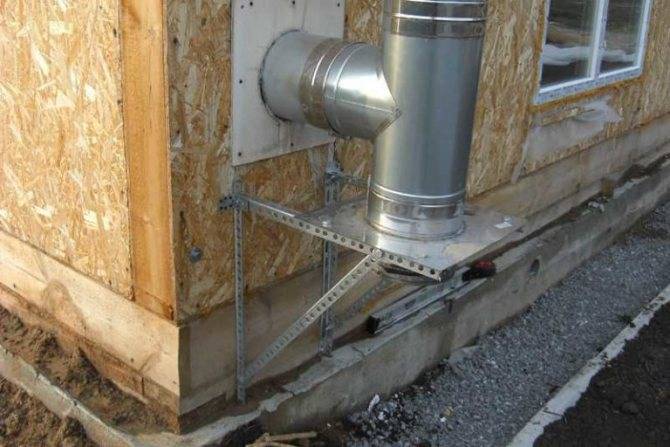

Самодельная опорная площадка для наружного сэндвич дымохода из уголоков 50*50 мм и 40*40 мм

Сделанная своими руками опорная площадка из перфорированного уголка

Конструкция из П-образного металлического профиля

Подобную конструкцию можно сварить из профильной трубы небольшого сечения 25*25 мм или 25*40 мм.

Как видите, к трубе, которая проходит через стену, подсоединяется тройник. В нижней части находится съемный стакан, в котором скапливается конденсат. Некоторые модели имеют внизу штуцер с небольшим краном. Это еще удобнее — не надо снимать стакан, можно подключить к штуцеру шланг, вывести его в какую-то емкость (он очень токсичен, так что сливать его возле дома не надо) и сливать простым поворотом крана.

Далее туба выводится на требуемый уровень. Так как в данном случае расстояние до конька явно будет больше чем 3 м, можно чтобы высота дымохода была немного ниже конька — не ниже, чем на 10° по отношению к горизонтальной линии, проведенной от уровня конька.

Вывести дымоход желательно выше конька

Но так как данный дом находится в низинке, для обеспечения тяги трубу подняли даже выше конька. К стене она крепилась хомутами из нержавейки, с шагом немногим более метра. На крыше поставлены растяжки из стального прута диаметром 6 мм. Для установки растяжек есть специальные хомуты «с ушками», к которым и крепятся растяжки.

Крепление растяжек к дымоходу из сэндвич туб

Еще один важный момент, про который многие забывают: в месте установки трубы, на крыше надо установить секцию снегозадержателя, иначе, по весне трубу может снести снегом (если труба не выведена в сторону фронтона, как на фото).
