Технология монтажа мягкой кровли своими руками

ТОП – 10 лучших производителей черепицы

Место	Наименование	Характеристика в рейтинге
1	CertainTeed	Улучшенная технология монтажа мягкой черепицы. Нет ограничений гарантии на материал.
2	IKO	Высокое качество кровельного материала.
3	BRAI	Новые разработки мягкой черепицы с медным напылением полностью исключили воздействие УФИ (ультрафиолетовое излучение) на материал.
4	TEGOLA	Изделия после монтажа не нуждается в дополнительном уходе на всем сроке эксплуатации.
5	Icopal (BMI)	Пионер по производству мягкой черепицы. Большой положительный опыт
6	Docke PIE	Разработка и применение в собственной продукции сверхпрочного соединения. Длительный срок эксплуатации.
7	Kerabit	Акцент сделан на морозоустойчивости. Высокое качество изделий для мягкой кровли.
8	ТЕХНОНИКОЛЬ SHINGLAS	Низкая стоимость и максимальное количество цветовых гамм. Лучший отечественный производитель битумной черепицы.
9	Katepal	Высокопрочные материалы для мягкой кровли, не реагирующие на перепады температур.
10	RUFLEX	Разработка и выпуск собственных дизайнерских серий, отличающихся высоким качеством.

Монтаж гибкой черепицы

Работа по монтажу мягкой черепицы своими руками происходит в соответствии с температурными ограничениями. Это необходимо из-за структуры материала. Очень прочно гибкая черепица соединяется между собой при высокой температуре, которая достигается за счет знойного солнца. При низкой температуре она может отвалиться от основы, к которой ее приклеивают. В холодную погоду можно применить строительный фен, которым нагревают листы материала. Иногда отапливают помещение для чердака.

Вначале по всему периметру крыши расстилают подкладочный ковер, прибивая его по:

• По карнизу.
• В ендовах.
• По фронтовому свесу.
• По коньку.
• В местах излома ската крыши.

Если крыша с уклоном больше 20 градусов, то подкладочным ковром зашивают всю площадь. Начинают снизу, расстилая ковер перпендикулярно обрешетке. Прибивать нужно внахлест на ширину 15 сантиметров с шагом фиксации в 20 сантиметров. Все соединения заделывают герметиком или битумной мастикой. Сверху на ковер прибивают карнизную планку, защищающую обрешетку от влаги. Если карнизную планку нельзя прибить, то карнизную полосу заворачивают под обрешетку и прибивают гвоздями с шагом в 5 сантиметров.

Затем к фронтону прибивают торцевые планки. Для их лучшего соединения необходимо подрезать края ножницами и окончательно закрепить. Таким же образом планки подгоняются на коньке. Они защищают деревянную обрешетку и отводят воду от конька вниз.

Сверху на прибитую планку карнизного свеса накладываются полосы коньково-карнизной битумной черепицы. Они прибиваются гвоздями, отступая от края 2.5 сантиметра, стык в стык. Эти места промазывают битумной мастикой. Затем проводят крепление кронштейнов, которые предназначаются под водосточные желоба.

Ендовый ковер накладывается вторым слоем поверх основного. Расстилают его в местах, где может скапливаться влага, в нишах, в местах примыканий. Фиксируют его оцинкованными гвоздями, а края промазывают мастикой.

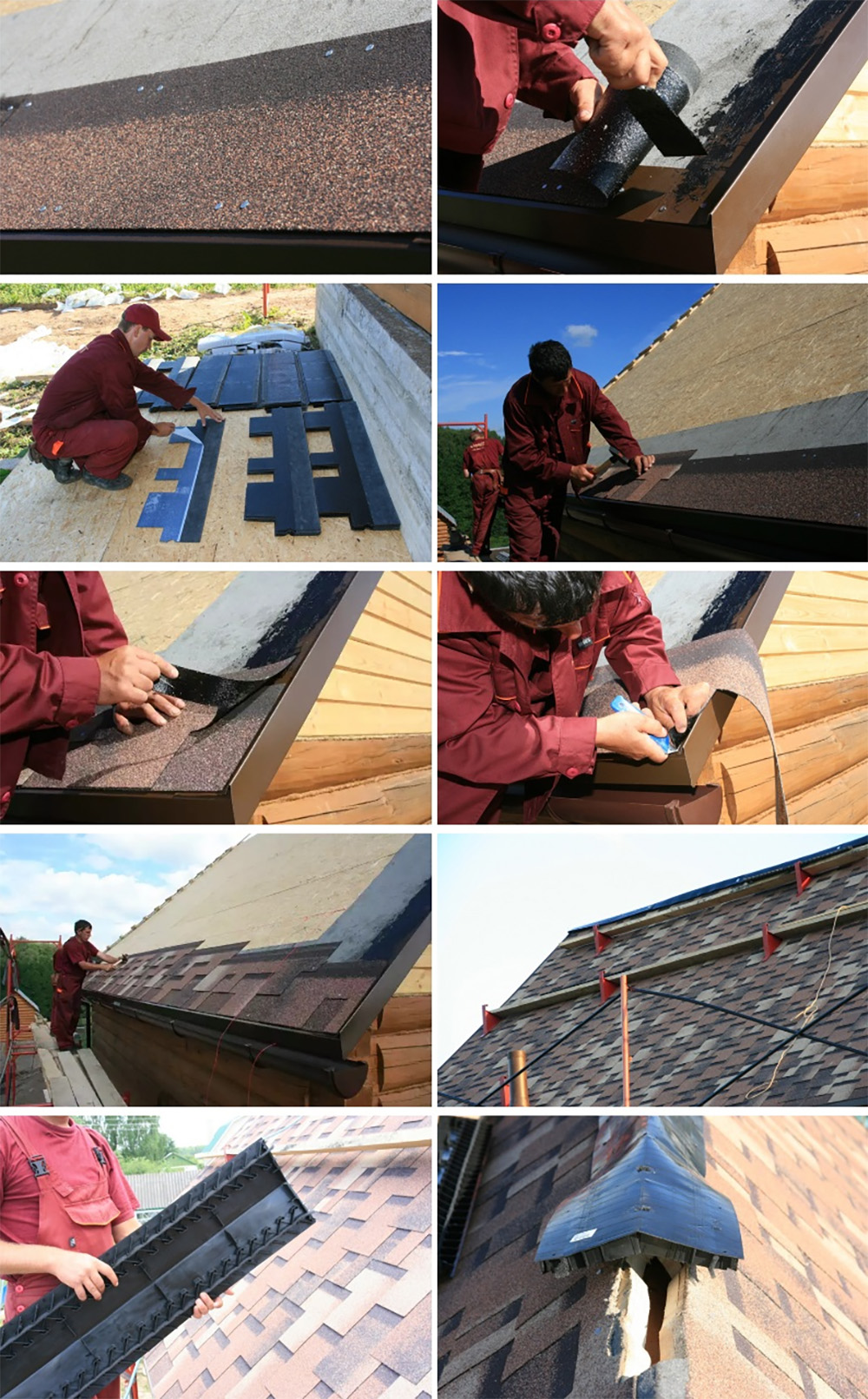

Наступает самый важный этап монтажа – укладка гибкой черепицы своими руками. Приступают к укладке с центральной части ската. После снятия с нее защитной пленки, ее сильно прижимают к основанию. По верхней части ее прибивают четырьмя гвоздями. От полосы коньково-карнизной битумной черепицы отступают на пять сантиметров. При этом перфорация коньково-карнизной полосы должна быть полностью закрыта лепестками наклеиваемой черепицы. Ее подрезают по краям линии фронтона и проклеивают мастикой.

Заделка дымохода и вентиляции

Важным моментом монтажа считается пересечение с вентиляцией и дымоходом. Основание вентиляции необходимо обработать мастикой. Затем в черепице вырезают отверстие размером с данным вентиляционным устройством. После укладки мягкой черепицы ее основание промазывают битумной мастикой.

С дымоходом все гораздо сложнее. В том месте, где он прилегает к крыше, прибивают три рейки в форме треугольника, таким образом, чтобы прямой угол находился у основания трубы. Затем вокруг трубы прибивают подкладочный ковер, а нахлесты промазывают битумной мастикой. После этого укладывают кровельный материал таким образом, чтобы верхним краем он лег на рейку и уперся в трубу. Сверху черепицы монтируют ендовый ковер. Листы частично приклеивают и прибивают к крыше, а остальную часть поднимают на трубу и приклеивают битумной мастикой. Верхнюю часть ковра на трубе закрывают фартуком, а швы промазываются герметиком.

Ниже представлена видео-инструкция.

Характеристики битумной черепицы

Данная разновидность мягкой кровли — это многослойное накрытие для скатных крыш. Для производства битумной черепицы применяют нетканый стеклохолст, базальтовый гранулят и хорошего качества битум.

Стеклохолст – это основной слой материала. Стеклохолст устойчивый к гниению, наделён высокой прочностью, обладает к механическим нагрузкам хорошей стойкостью.

При производстве мягкой кровли стеклохолст пропитывается окисленным битумом высокого качества. Сформированный пропиткой промежуточный слой придаёт покрытию водонепроницаемость. За счёт особых качеств модифицированного битума стеклохолст устойчивей к воздействию высоких температур, сильных морозов, температурных перепадов.

При изготовлении битумной черепицы на пропитавшийся разогретым битумом стеклохолст наносятся базальтовые гранулы. Базальтовый гранулят составляет защитный, поверхностный слой, устойчивый к воздействию влаги, температурным перепадам, ультрафиолетовому излучению, другим атмосферным факторам

Посыпка базальтовыми гранулами определяет внешний вид гонта. Чтобы битумная черепица приобрела определённый рисунок на своей поверхности, используют раскрашенный в различные цвета и оттенки базальтовый гранулят.

Часть производителей битумной черепицы вместо стеклоткани использует полиэстеровое полотно. Также вместо базальтовых гранул часто используется сланцевая крошка в качестве защитного верхнего слоя.

Снизу плитки покрываются слоем клея, который закрывается защитной плёнкой. В некоторых вариантах на нижнюю поверхность наносят мелкофракционную минеральную посыпку — тогда клеящий пласт представлен широкой полосой в верхней части плитки.

Монтаж мягкой кровли своими руками

Инструменты которые необходимы в работе: ножовка, молоток, нож, рулетка, карандаш, мастерок для нанесения битумной смеси.

Монтаж довольно простой и не требует особых навыков. Укладку мягкой черепицы можно проводить на крышах с углом наклона от 12 до 90 градусов. Сам по себе материал очень легкий. Для качественного монтажа необходимо учитывать все требования, изложенные в инструкции.

1. Во-первых, готовится основание. Можно использовать листы фанеры, OSB, обрезную доску. Главное условие — основа должна быть ровной.
2. Устанавливается вентиляционный зазор. Его размер должен быть не меньше 5 см. Вытяжка устанавливается сверху, а приточное отверстие — снизу. Зазор необходим для избежания возникновения сосулек зимой и уменьшения температуры внутри летом.
3. Следующий этап — установка подкладочного материала, который раскатывается по всей длине. Края фиксируются через 20 см, все соединения необходимо герметизировать клеем.
4. Установка карнизных планок. Для защиты обрешетки от дождя, набиваются на подкладку карнизные планки или капельники, внахлест на 2 см.
5. Фронтонные планки устанавливаются для защиты краев обрешетки. Прибиваются внахлест на 2 см специальными гвоздями на торцах крыши.
6. Настилается ендовый ковер на подкладку. Ендовый ковер окрашен в цвет кровельной черепицы. Необходим для предотвращения попадания влаги в ендовы. Края фиксируются кровельными гвоздями на расстоянии 10 см.
7. Укладка карнизной черепицы. Вдоль карнизного свеса укладывается черепица на самоклеющейся основе. Перед укладкой снимается защитная пленка.

Монтаж осуществляется с центра свеса карниза в направлении торца крыши. Нижняя кромка черепицы должна быть на расстоянии 1 см от нижнего края карниза.

Сначала черепица приклеивается, а затем прибивается 4-мя гвоздями. На торцах края черепицы обрезаются и проклеиваются на ширине 10 см. В ендовах плитка обрезается для открытия полоски ендового ковра шириной 15 см. Во время разреза черепицы, нужно подложить кусок фанеры для защиты нижнего слоя кровли.

Примыкания. Если монтаж проходит рядом с дымовой трубой, необходимо в местах соединения трубы с крышей прибить рейку.

Вокруг трубы устанавливается подкладочный ковер, все нахлесты промазываются клеем. Кровельная черепица устанавливается и приклеивается к вертикальной поверхности. Труба смазывается клеем. Примыкание закрывается металлическим фартуком и закрепляется. Все швы герметизируются.

Часто для ремонта или монтажа мягкой кровли используют специальную мастику и праймер — разновидность грунтовки. Праймер характеризуется высокой теплостойкостью и проникающей способностью в структуру материала, быстро сохнет без эффекта липкости. На сегодняшний день, праймер является лучшим средством для проклейки гидроизоляционного покрытия.

Битумная мастика имеет водоотталкивающие свойства. Используется :

• Для обеспечения антикоррозийного слоя;
• Для фиксации гидроизоляционного покрытия и плитки;
• Для надежной герметизации стыков и швов.

Цена на мягкую кровлю зависит от конструкции крыши, наличии изгибов и изломов, многоярусности, количества элементов. Это нужно учитывать при покупке черепицы, не всегда размер крыши может определить цену материала. Самая экономичная — двухскатная крыша без дополнительных элементов. В среднем, стоимость комплекта мягкой черепицы составляет 600−1000 руб./ кв. м, без монтажа.

Завершение работ

Рассматриваемая технология монтажа может включать разные виды вентиляции кровли: аэраторы (специальный или стандартный), вентиляционна решетка или конек, вентиляционные колпаки на башнях, вентиляционные выходы, турбины, софиты.

Проводится закрытие примыканий к стенам и дымоходу верхней (или верхней и нижней) планками. Осуществляется установка мансардного окна с наружной гидроизоляцией, на трубу дымохода монтируется защитный колпак. Выполняется подшивка фронтонных и карнизных подвесов софитами, проводится установка снегозадержателей. Каждый из описанных этапов подробно рассмотрен в прилагаемом видео по монтажу гибкой черепицы.

Монтаж кровельных примыканий

Монтаж в близи дымовых труб или каких то других препятствий выполняется следующим образом. По периметру трубы прибиваем рейку треугольной формы со сторонами 50 мм после монтируете подкладное основание, незабываем все нахлесты промазывать клеем, затем и саму черепицу заводим на вертикальную поверхность и тоже приклеиваем.

Так черепица должна подняться вертикально на расстояние 30 см от кровли и примыкание или край черепицы закрываем металлическим фартуком, который закрепляется механическим путем к стенам трубы. Примыкание кровли к стенам выполняется таким же способом.

Видео: монтаж гибкой черепицы

Ключевые критерии качества при выборе гибкой черепицы

Сводятся к следующему перечню:

Проверка на гибкость. Нужно попробовать согнуть элемент. Качественный гонт без проблем вернется в исходное положение, без потерь для внешнего вида. Отсутствие ярко выраженного запаха. Если же он присутствует, то это говорит о низком качестве сырья

Материал быстро потеряет необходимую эластичность. Внешнее покрытие из каменной крошки должно быть нанесено равномерно и не осыпаться. Минимальная толщина гонта в один слой – 4 мм Изделия с меньшим показателем брать не стоит

Если у черепицы самоклеющаяся поверхность, важно обращать внимание на дату производства. Если прошло больше, чем полгода, придется клеить элементы со строительным феном Такая черепица считается старой

Чтобы кровля получилась качественной и долговечной, важно ответственно подойти к подготовке основания, обеспечить герметичность покрытия и не экономить на крепежных элементах

Монтаж двойной сплошной обрешетки

Двойная обрешетка представляет собой двухъярусную конструкцию, первый слой которой – уложенные вразрядку доски, второй сплошной слой – настил из досок, ОСП, фанеры. Двойная обрешетка считается более эффективной и надежной, чем однослойная, поэтому именно она рекомендуется при монтаже современных мягких кровель.

Конструкция может быть собрана только из досок (иногда – брусков) или из их сочетания с ОСП и фанерой.

Вариант #1 — двойная обрешетка из досок

Для основы под мягкую кровлю можно использовать только один вид материалов — доски. Из них сооружаются оба слоя обрешетки.

Требования для материалов:

• Доски первого (разреженного) слоя: толщина – не менее 25 мм, ширина – 100-140 мм. Доски можно заменить на бруски 50х50 мм или 30х70 мм.
• Доски второго (сплошного) слоя: толщина 20-25 мм, ширина – 50-70 мм.
• Пиломатериалы предварительно покрывают антисептирующими составами.

Монтаж обрешетки несложен и выполняется по следующему алгоритму:

• Вначале параллельно коньку (перпендикулярно стропильным ногам) прибивают доски или бруски с шагом, исключающим изгибание досок второго слоя, в среднем, 200-300 мм.
• Сверху, на разреженную обрешетку, под углом 45° (по диагонали) прибивают доски второго слоя. Не вплотную, а с зазором до 3 мм, который сможет погасить температурные деформации древесины. Обшивку ведут по направлению от конька к карнизу.

Подобное основание, как правило, применяется при настиле рубероида. Для гибкой черепицы рекомендовано сооружать комбинированный вариант.

Вариант #2 — комбинированная двойная обрешетка

В комбинированной конструкции сочетаются несколько материалов. Первый слой – доски или бруски, второй слой – фанера или ОСП.

Традиционно комбинированная обрешетка собирается следующим образом: перпендикулярно стропилам закрепляют вразрядку доски или брусья, а поверх них – листы фанеры или ОСП. Данную технологию применяют, как правило, при сооружении холодного чердака (без пирога утепления и пленки гидроизоляции на кровле).

Если же утепление имеет место быть, то используют другой вариант обрешетки, более сложный. Вдоль стропил набивают бруски контробрешетки, поверх них, перпендикулярно, — доски первого слоя обрешетки. Завершают всю эту конструкцию щиты фанеры или ОСП. Этот вариант отличается от предыдущего, наличием контробрешетки, которая формирует вентзазор между крупнощитовым настилом и гидроизоляцией.

Требования к материалам:

• Бруски контробрешетки: ровные бруски сечением 25х30 мм или 50х50 мм.
• Доски разреженного слоя: толщина — 25 мм, ширина — 100-140 мм.
• Фанера или ОСП-3: толщина 9-12 мм.
• Материалы должны быть предварительно антисептированы.

Для того, чтобы соорудить комбинированную сплошную обрешетку, выполняют следующие действия:

• При наличии теплоизоляционного пирога с гидроизоляционной пленкой устанавливают бруски контробрешетки. Их сечение может быть в пределах 20-50 мм, чаще всего 25х30 мм. Бруски закрепляют поверх стропильных ног, вдоль их. Контробрешетка служит не только для формирования вентиляционного зазора, но и для фиксации пленки гидроизоляции, которую укладывают на утепляющий материал. Если рассматривать монтажные работы поэтапно, то вначале между стропилами укладывают теплоизоляционные маты, поверх стропил и матов растягивают гидроизоляционную пленку, которую сверху прибивают брусками контробрешетки. Если теплоизоляционный пирог в кровле не предвидится, этот пункт пропускают и сразу же переходят к креплению разреженной обрешетки.
• Доски обрешетки (по ширине — 100-140 мм, по толщине — 25 мм) закрепляют на бруски контробрешетки (при их наличии) или на стропила перпендикулярно. Шаг крепления гвоздями (саморезами) – 200-300 мм.
• Листы ОСП-3 или фанеры размещают вдоль конька, длинной стороной поперек стропил. Монтаж ведут с разбивкой швов, то есть в шахматном порядке. Между щитами оставляют компенсационный зазор 2-3 мм. Крепление выполняют на каждой стропилине, используя для фиксации саморезы или ершеные гвозди. Шаг креплений на стропилах – 30 см. Укладывают плиты так, чтобы их кромки обязательно пришлись на опоры, там же выполняют их стыковку и тоже фиксируют элементами крепления, но уже с более частым шагом – 15 см.

Чтобы было понятнее посмотрите как это выглядит в процессе стройки:

Технология несложна, чтобы понять все ее нюансы достаточно посмотреть короткое видео:

Устройство обрешетки для кровли

Установка и монтаж стропил

Технология монтажа битумной черепицы требует наличия ровной прочной поверхности на всей крыше. Это достаточно ответственная часть работ, поскольку от качества основания зависит долговечность кровельного покрова. Помните, что плоскость не должна иметь перепадов свыше 2-х мм и обладать высокой стабильностью.

В зависимости от материала, который будет использован в качестве основы, выделяют 3 разновидности сплошной обрешетки:

• Деревянная. Для ее устройства необходима обрезная доска толщиной от 25 мм. Лучше выбирать материал потолще для предотвращения его раскола гвоздями. Толщина должна быть абсолютно одинакова, а влажность не более 20%. Также не забывайте о небольших зазорах для компенсации расширения древесины при перепадах температур. Подобный тип обрешетки весьма трудоемок в выполнении и не отличается высоким качеством поверхности, ведь доска подвержена перепадам влажности. Единственное неоспоримое достоинство дерева – низкая цена.
• Влагостойкая фанера. По своей структуре она напоминает классическую с тем лишь отличием, что все слои обработаны особым составом. Он придает материалу повышенную устойчивость к влаге. Минимальная толщина фанеры, пригодная для устройства сплошной обрешетки, составляет 9 мм, а крепление лучше производить с помощью саморезов. В пользу такого варианта говорит простота укладки – большими листами проще работать, чем узкими досками. Минусами являются высокая стоимость и нестабильность основания при перепадах влажности между верхней и нижней поверхностями фанеры. В этом случае возможно расслоение материала.
• Ориентированно-стружечная плита. Очень прочный и надежный материал. Он представляет собой лист, в состав которого входит длинная стружка, уложенная в разных направлениях, пропитанная специальными смолами и спрессованная при высокой температуре. Благодаря особенностям производства такая плита маловосприимчива к перепадам влажности и температур. Минимальная толщина, пригодная для обрешетки – 9 мм. Это самый надежный вариант, в пользу которого говорят прочность и влагостойкость. Главный недостаток – внушительная цена.

Все приведенные характеристики актуальны при стандартной ширине между стропилами. Если же стропила стоят широко, то толщина материалов должна быть увеличена.

Основание для кровельного покрытия

Под основанием для монтажа битумной штучной кровли подразумевается стропильная система со сплошной обрешеткой. Чтобы обеспечить правильное функционирование кровельного пирога, с внутренней стороны стропильных ног монтируется пароизоляционная мембрана.

С внешней стороны укладывается утеплитель и крепится диффузионная мембрана, которая отводит влагу из теплоизоляционного слоя и не пускает ее внутрь. Вдоль стропильных ног поверх мембраны набиваются рейки контробрешетки.

Укладка мягкой черепицы требует ровного сплошного основания, выполненного из обрезной либо шпунтованной доски или листовых материалов – плит OSB, влагостойкой фанеры.

монтаж сплошной обрешетки

Листовой материал укладывается длинной стороной параллельно карнизу. Доски должны перекрывать не меньше двух прогонов и крепиться к каждой стропильной ноге. Стыковка элементов обрешетки выполняется на опоре, при этом стыки соседних рядов обрешетки должны располагаться на разных опорах.

Кровельный пирог, в состав которого входит битумная черепица, должен хорошо вентилироваться. Это позволит заметно снизить образование льда на поверхности в зимний период, так как уменьшится передача тепла от помещений дома кровельному покрытию.

Летом вентиляционный зазор, высота которого должна составлять не менее 5 см, снижает температуру внутри кровельного пирога, в результате чего меньше перегревается мансардное помещение. Чтобы циркуляция воздуха была достаточной для отвода влаги изнутри кровли, в нижней части крыши (в подшивке свесов) оставляют специальные отверстия, а в коньке обустраивают вытяжной короб.

кровельный пирог в разрезе

Устройство подкладочного слоя

Укладка подкладочного ковра

При уклоне крыши от 12 до 18 градусов рулонный изоляционный материал расстилают по всей кровле. Начинают работу снизу, от карниза, укладывая полотна параллельно нему. Стыки подкладочного слоя выполняются внахлест, через каждые 20 см прибиваются гвоздями. Все швы герметизируют клеем. Если угол наклона достаточно велик, то изолируются отдельные участки: мансардные окна, коньки, ендова, карнизы и торцы. На ендовах подкладочный материал стелется с двух сторон, его ширина не менее 50 см. На карнизном свесе величина подкладочного материала равняется 60 см.

Технология укладки мягкой кровли вокруг дымоотводящих труб

Монтаж мягкой кровли вокруг дымоотводящих и вентиляционных труб осуществляется согласно особой технологии. Для этого из ендового ковра изготавливают специальную выкройку.

Ее нужно согнуть и надрезать, следуя определенной инструкции:

• сначала производят монтаж лицевой выкройки, заводя ее над мягкой кровлей;
• далее прокладывают левую и правую выкройку, помещая их под кровлю;
• в самом конце производят монтаж задней стороны выкройки;
• для выполнения герметизации швов применяют битум или специальную мастику;
• лучше, если вся кровля изготавливается каскадом для наилучшей герметизации и защиты от попадания влаги.

Подготовка кровельного пирога под мягкую кровлю

Как выглядит кровельный пирог под мягкую кровлю

Перед тем, как приступить к укладке гибкой черепицы, нужно подготовить кровельный пирог. И тут нет ничего сложного: изоляция, сплошной настил, подкладочный и ендовый ковры. Рассмотрим каждый слой подробно:

1. Изоляция

Если вы хотите продлить срок службы кровельного материала и утеплителя, помните главное правило долговечной кровли – влаги в подкровельном пространстве быть не должно. Поэтому даже если в доме холодный чердак, все равно нужно предусмотреть вентиляцию кровельного пирога. Для этого существуют гидроизоляционные пленки и мембраны.

А если комната под крышей из гибкой черепицы планируется быть жилой, то важно чтобы в кровельном пироге был и слой пароизоляции. Для этого под утеплитель укладывается пароизоляционная пленка

Она защищает минвату от конденсата.

Внимание: все изоляционные пленки раскатываются с нахлестом в зависимости от угла кровли без щелей и зазоров, а в местах стыков проклеиваются специальным скотчем HPX для фиксации полотен. Крепление к стропильной системе пленок возможно только с помощью деревянных брусов.. 2

Сплошной настил

2. Сплошной настил

Главная задача основания под гибкую черепицу – выровнять поверхность и обеспечить возможность фиксации гонтов. Поэтому покрытие, на которое набиваются гонты гибкой черепицы, должно быть жестким, ровным и сухим. В качестве основания под монтаж гибкой черепицы чаще всего выбираются стружечно-ориентированные плиты или, проще говоря ОSB, реже влагоустойчивая фанера и шпунтованная доска. Но все-таки OSB-плиты дешевле фанеры и легко образуют ровное покрытие без перепадов и, в отличие от доски, не дают деформацию при усушке со временем.

Устройство гибкой черепицы: основание под мягкую кровлю

Внимание: на этапе укладки настила под мягкую кровлю не забудьте об усилении краев скатов кровли. Еще до начала монтажа гибкой черепицы необходимо усилить металлическими карнизными планками карнизный свес кровли и торцевой

На рисунке ниже показано как зафиксировать карнизную планку на крыше. Обратите внимание, что гвозди крепятся в шахматном порядке через 12-15 см, а в местах нахлестов через 2-3 см. Для нахлеста планок не забываем оставлять 30-50 мм.

Усиление металлическими планками карнизного свеса мягкой кровли
