Особенности материала
Гибкой черепицей называют плитки с фигурным краем, изготовленный из стеклоткани, пропитанной модифицированным нефтяным битумом. Уложенная внахлест, такая кровля имитирует малораспространённое, но эстетичное гонтовое покрытие из деревянных чурок. Стеклохолст, входящий в состав битумной черепицы, может быть простым или армированным полиэстером. Технология производства этого материала включает обсыпку лицевой стороны бронирующей посыпкой из каменной или базальтовой крошки., придающей цвет и шероховатую фактуру кровле. Достоинствами гибкой черепицы считают:
- Долговечность. Срок службы мягкой кровли на основе стеклоткани, армированной полиэстером, составляет более 70 лет, что полностью окупает затраты на устройство крыши.
- Погодоустойчивость. Мягкая черепица выдерживает воздействие атмосферной влаги, ультрафиолетовых лучей и других неблагоприятных факторов среды, сохраняя эксплуатационные качества.
- Эстетичность. Разнообразие форм и расцветок материала открывает огромные возможности для создания гармоничного, цельного образа дома.
- Гибкость. Гибкие, эластичные плитки битумной черепицы подходят для обустройства крыш сложной формы с большим количеством скатов, ендовами и другими декоративными элементами.
Состав мягкой кровли
Характеристики мягкой черепицы
Подготовительные работы
Каким бы надежным ни было покрытие из мягкой кровли, крыша может «поехать» или потечь, если крепление сделано без грамотной подготовки. Поэтому предварительные работы перед укладкой кровли очень важны и должны выполняться профессионалами в несколько этапов.
Создание стропильной системы
На стропила приходится основная нагрузка от гибкой черепицы, поэтому нужно сделать правильный расчет с учетом веса кровельного пирога, ветрового и снегового воздействия.
Совет. Надежно закрепляйте стропильные ноги, обрабатывайте деревянные элементы специальными защитными средствами для повышения надежности конструкции.
Устройство пароизоляции

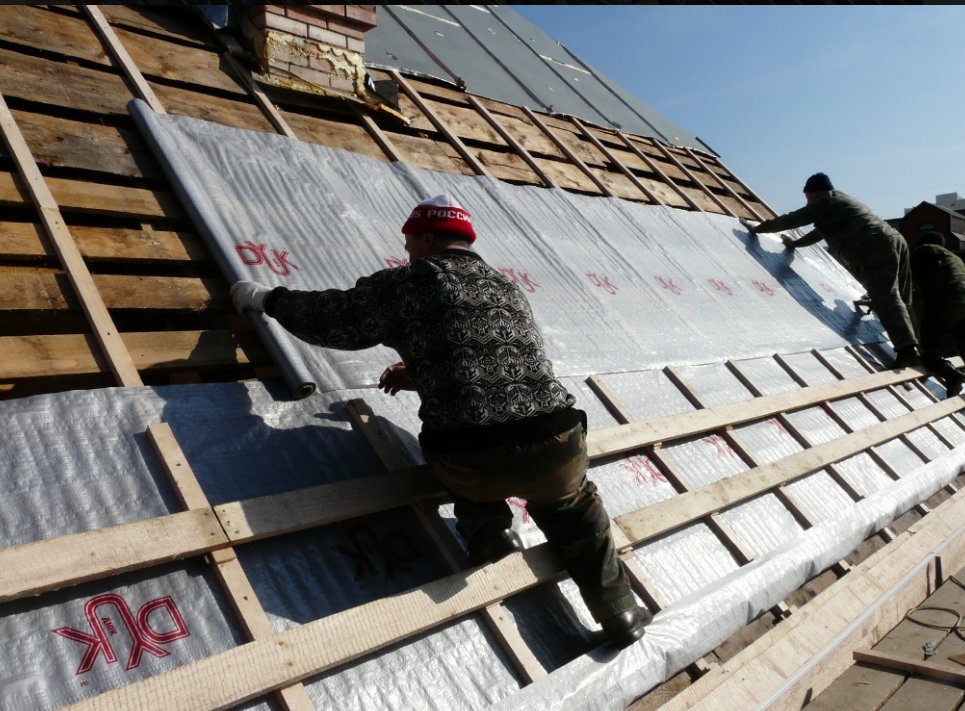

После монтажа стропил необходимо уложить пароизоляционную пленку, которая защитит кровельный пирог и утеплитель от конденсата. Пленка укладывается внахлест, а образовавшиеся швы проклеиваются скотчем.
Утепление
Чтобы теплоизоляция надежно держалась, между стропильными ногами нужно прибить брусок, который будет удерживать плиты утеплителя. Выбрать правильную толщину утеплителя поможет теплотехнический расчет. Теплоизоляционные плиты укладываются вразбежку, покрываются ветровлагозащитной пленкой, которая крепится контрбрусом.
Совет. Контрбрус нужно прибивать параллельно стропилам, чтобы создать свободный вентиляционный канал для удаления избытка влаги из подкровельного пространства.
Устройство ровного основания под гибкую черепицу
Монтаж битумной черепицы должен производиться только на ровное твердое основание, в качестве которого предпочтительно использовать обрешетку и сплошной настил из влагостойкой фанеры или ОСП. Доски фиксируют специальными оцинкованными гвоздями.
После укладки основания подготовка к монтажу мягкой кровли завершается – можно приступать к основным работам.

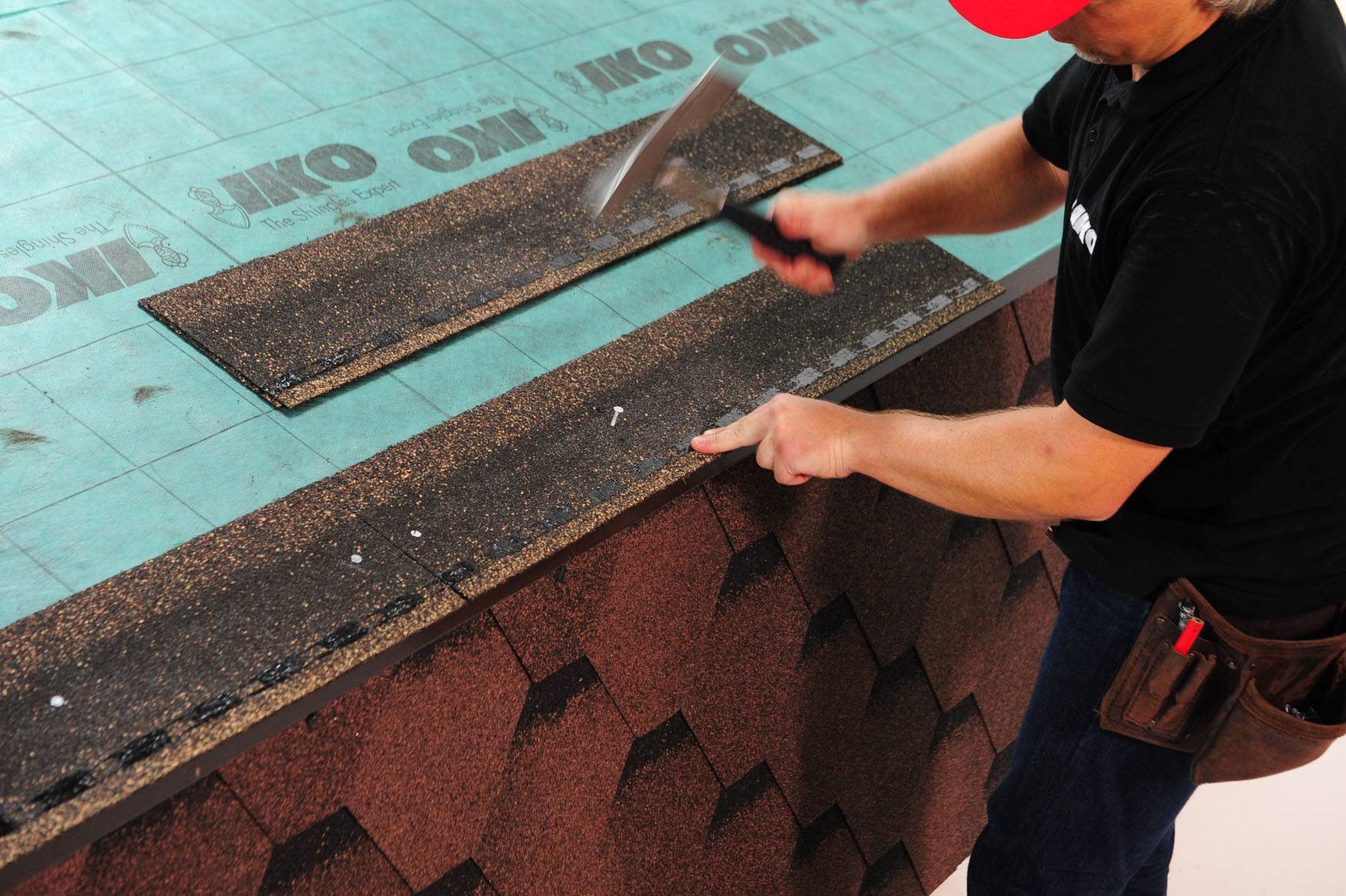

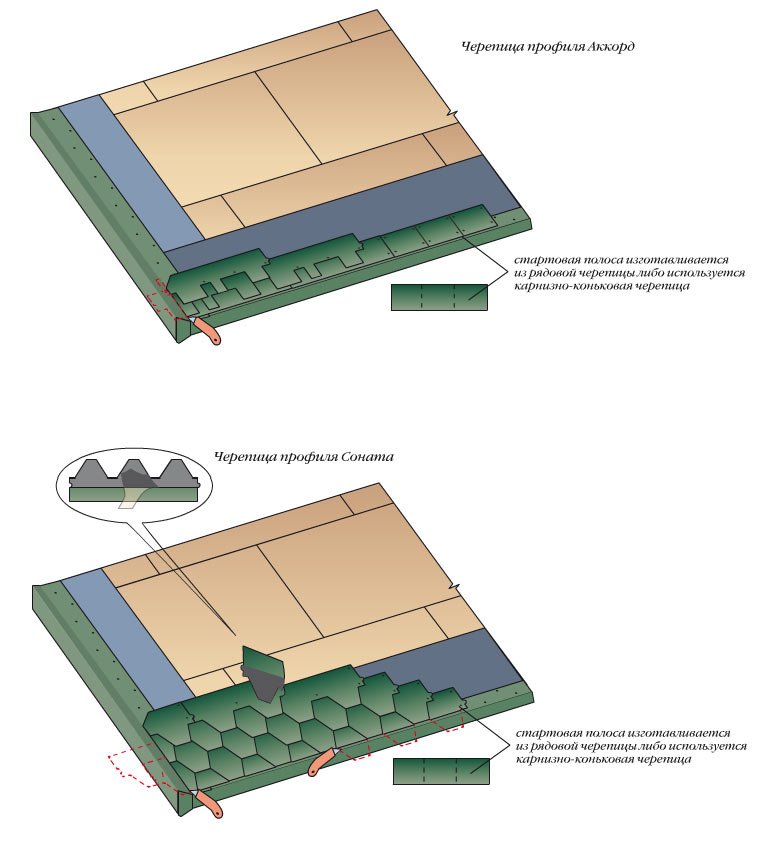

Начало работы и укладка первых рядов
Для достижения максимальной защиты чердака или мансардного этажа от осадков рекомендуется использовать специальную подложку. Если скат крыши незначительный (не превышает 20 градусов), то крепить подкладочный ковер разрешается только в местах последующего монтажа доборных элементов. Также следует сразу провести монтаж металлических защитных планок для карниза и фасада. После монтаж битумной черепицы своими руками осуществляется по следующей схеме:
- Укладываются карнизные слои, обрамляющие крышу (их можно заменить и самой черепицей, нужно лишь аккуратно ее обрезать). Они фиксируются поверх планок с помощью гвоздей с крупными плоскими шляпками. Для дополнительной фиксации кровли осуществляется промазывание места, где она будет уложена, битумной мастикой.
- Осуществляется фиксация первого ряда черепицы. Рекомендуется для этого брать листы из разных комплектов. В случае если они будут незначительно отличаться, проблем с перепадами цвета не будет. Укладывать первый ряд нужно поверх карнизных слоев с незначительным подъемом (от края торца до самой черепицы должно быть расстояние порядка 1 см).
- При фиксации черепицы соблюдаются условия ее выкладки согласно узору. Лишние части просто обрезаются. Крепление листов осуществляется с помощью гвоздей с плоской шляпкой. Они обеспечивают надежный прижим черепицы к основанию и исключают ее повреждение.
Указанная инструкция по монтажу крыши из гибкой битумной черепицы позволит быстро и корректно провести работу, исключить основные ошибки при укладке материалов. Дополнительно следует просмотреть обучающие фото и видео материалы, которые помогут увидеть процесс подготовки к монтажу и саму укладку кровельного материала.
Видео по монтажу мягкой кровли Döcke
Döcke – монтаж гибкой черепицы
Основным элементом мягкой кровли Дёке (Docke) является черепица. В этом видео рассказывает как монтировать рядовую и коньково-карнизную черепицу.
04.02.2019
Подробнее
Döcke – кровельный пирог под черепицу
В этом видео показывается как устроен кровельный пирог для гибкой черепицы Деке (Döcke). Вентиляция, обрешётка, сплошное основание ОСП (OSB).
23.11.2018
Подробнее
Döcke – устройство карниза под гибкую черепицу
В этом видео показывается один из вариантов оформления карнизного свеса под мягкую кровлю (Деке).
02.11.2018
Подробнее
Döcke – монтаж подкладочного ковра
Подкладочный ковёр является обязательной частью кровельного пирога под гибкую черепицу Docke (Деке). В этом видео показывается как монтировать подкладочный…
09.01.2019
Подробнее
Döcke – монтаж металлических планок
Карнизная и фронтонная планки защищают деревянные части крыши от влаги и выполняют декоративную функцию. В этом видео показывается как монтировать и стыковать…
14.01.2019
Подробнее
Döcke – монтаж ендового ковра
В этом видео показывается как монтировать ендовый ковёр для устройства открытой ендовы из гибкой черепицы Деке (Docke).
23.01.2019
Подробнее
Döcke – монтаж конькового аэратора
В этом видео показывается как монтировать коньковый аэратор Дёке (Döcke) для мягкой кровли и рассказывается о его особенностях.
12.10.2018
Подробнее
По каким параметрам выбирать гибкую черепицу
Лучшая мягкая кровля – это битумная черепица, которая имеет следующие характеристики:
- в качество вяжущего слоя лучше всего выбирать черепицу из качественного битума. Он гарантирует больший срок службы за счет повышенной теплостойкости к солнечным лучам.
- плотность гонта черепицы должна быть не менее 110 г/м2;
- в качестве верхнего слоя гибкой черепицы лучше всего себя зарекомендовала базальтовая посыпка. Она является лидером в сохранении цвета в течении всего срока службы.
Что касается цвета и формы нарезки гонта, то тут кровля подбирается уже в первую очередь к общей стилистике здания. И несомненный плюс именно гибкой черепицы – нереально огромный выбор цветов, фактур и форм. Если Вам нужно воплотить в жизнь нестандартную архитектурную задумку – смело выбирайте мягкую кровлю.
Коньковая зона: особенности укладки
Правильно выполненный монтаж мягкой черепицы (инструкция поможет с этой задачей справиться самостоятельно) предписывает начинать работы возле конька только после того, как все скаты будут полностью покрыты декоративным мягким покрытием до коньковой зоны. Здесь укладку производить нужно коньковой черепицей.
Из одного гонта коньково-карнизной мягкой кровли можно получить целых три рабочих коньковых элемента путем им разделения и загибания. Эластичные детали укладываются поверх конька с нахлестом в 50 мм, огибая его так, чтобы край с нанесением клеевого слоя располагался поперек конька и захватывал предыдущую коньковую плитку. Каждый элемент фиксируется 4 гвоздями по не оклеенному краю. При этом шляпки крепежа нижнего ряда будут маскироваться кромкой декоративного элемента следующего ряда.
Готовая крыша должна выглядеть так, чтобы цвет, фактура, рисунок материала разных упаковок сочетались между собой и другими конструкционными элементами здания. Некоторые домовладельцы придерживаются мнения, что снегозадержатели только портят внешний вид здания и устанавливают их только из-за шероховатости покрытия. Эстетичная на вид мягкая кровля является бесшумной, что гарантирует комфортность проживания под нею.
Соблюдение правил монтажа своими руками, использование надежных сертифицированных материалов обеспечат не только презентабельность мягкой кровле, но и гарантируют ее надежность при длительных сроках эксплуатации.
Из чего состоит гибкая черепица?
Кровля, выполненная из этого материала, имеет и некоторые другие названия, такие, как, например, шинглс, гонт или кровельная плитка. Главными преимуществами такой крыши являются ее небольшой вес (масса одного листа составляет в среднем 8 килограммов) и не слишком высокая стоимость по сравнению с металлочерепицей. Благодаря первому показателю конструкция дома получается не такой массивной, что позволяет сэкономить на материалах для стройки и оплате труда, а вторая характеристика дает возможность кровле оказывать серьезную конкуренцию иным, более тяжелым кровельным типам.
Основу такой черепицы обычно составляет стеклохолст или стеклоткань (реже – органическая целлюлоза), пропитанная битумом. Эти материалы выполняют функции так называемой арматуры, которая скрепляет два слоя SBS-модификатора, напрямую влияющего на гибкость и эластичность покрытия. Снаружи материал посыпается сланцем, минеральной крошкой и гранулятом из базальта. Они способны не только защищать материал от повреждений, но и придавать ему самые разные оттенки цвета.

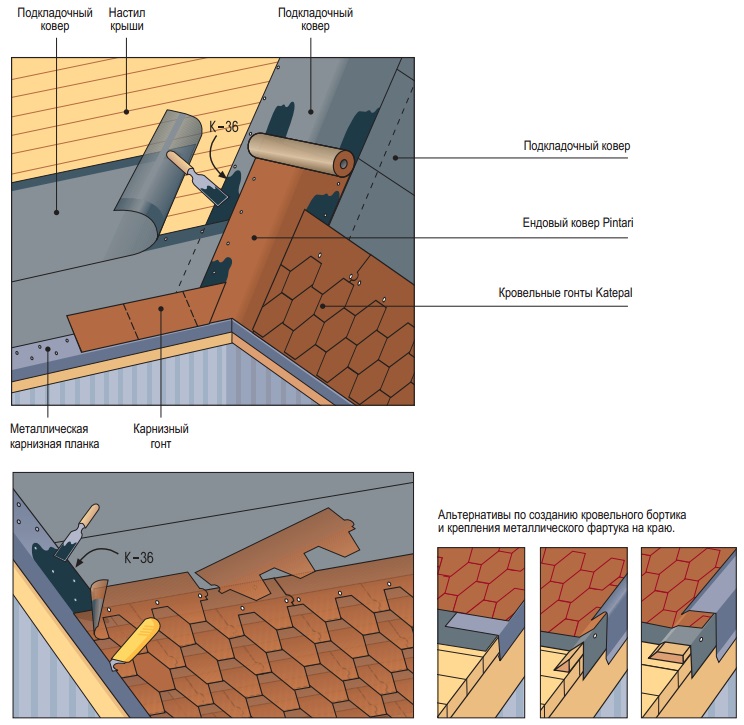

Монтаж ендовы гибкой черепицы
1. Сначала нужно положить подкладочный ковер с заходом на соседний скат.
2. По оси ендовы кладут ендовый ковер. Фиксируют к основе по краю гвоздями через 10-20 сантиметров.
3. Если длина ендовы больше 10 метров, фрагменты ковра кладут с нахлестом 15 сантиметров и замазывают битумной мастикой.
4. Подрезают и укладывают черепицу. Край ендового ковра должен выступать из-под черепичного покрытия на 20 сантиметров. При подрезке под материал нужно подкладывать фанеру, чтобы не повредить ендовый ковер.
5. Черепицу кладут на битумную мастику, гвозди в ендову близко к оси не бьют.
Обратите внимание
В зависимости от производителя черепицы узел монтажа ендовы может отличаться. Как по использованию материалов, так и по укладки черепицы.
Для разных моделей рекомендованы различные способы укладки: «косичка», «подрез», «двойное плетение» и др.

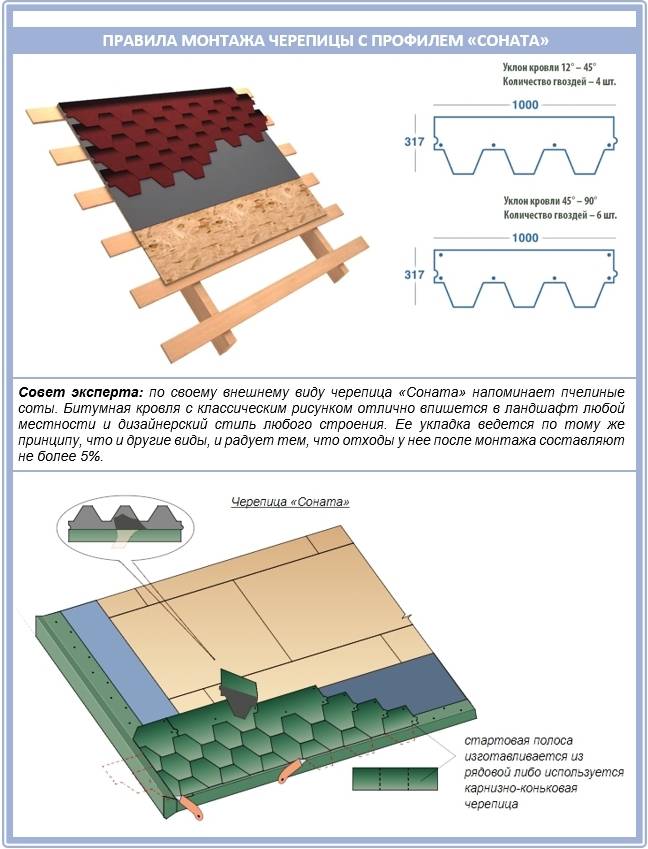

Основная часть работы – укладка черепицы
Ниже предлагается стандартная инструкция по монтажу – мягкая кровля при этом укладывается от карниза. Следует отметить, что при использовании черепицы «джаз» лучше монтировать специальную карнизную черепицу, во всех остальных случаях подходит обычная черепица.
Итак, отступаем от карнизного элемента 2 см, можно и меньше, что можно варьировать в ходе работы. Так, самый широкий отступ должен быть на высоких скатах. Монтаж второго и последующих рядов выполняется в соответствии со средней разметочной линией. Гонт должен укладываться согласно геометрическому рисунку, то есть вырезы полностью совпадают с лепестками. Материалы последующего ряда монтируются поверх половины «лепестка» предыдущих листов, а в случае «джазовой» нарезки они смещаются до 33 см. Края крыши тщательно проклеиваются, что обеспечивает надежную защиту от ветра и влаги.
Технология монтажа мягкой черепицы
Обустройство гонтовой крыши — несложный, но трудоемкий процесс. Следуя технологии, можно получить долговечную, неприхотливую в обслуживании кровлю. Мягкая черепица формирует сплошное покрытие, препятствующее проникновению влаги, а ее укладка имеет ряд преимуществ перед другими материалами:
- Технологичность. Монтаж битумной черепицы более прост и имеет четкую поэтапную последовательность.
- Герметичность. Гонты после укладки плотно прилегают к основе и склеиваются между собой.
- Стойкость к негативным воздействиям. Гонты не подвержены плавлению и растеканию при воздействии высоких температур, а также сохраняют свои эластичные свойства в сильные морозы.
- Дешевизна. Низкая цена — важная составляющая, которая становится решающим фактором при выборе кровельного материала.
Укладку черепицы выполняют в сухую теплую погоду. При опускании столбика термометра ниже +5 °C битумная основа теряет свою эластичность и плохо приклеивается.
Подготовка основания крыши
Важную роль в обеспечении долговечности и прочности играет основание кровли. Его конструкцию выбирают исходя из эксплуатационных особенностей подкровельного помещения и финансовых возможностей.
Независимо от того, будет отапливаться мансарда или нет, выполняют пароизоляцию, которую крепят к стропильной системе. Затем прибивают обрешетку и сплошное покрытие. На последнем не должно быть больших неровностей и дефектов.
Монтаж подкровельного ковра
Подкладка — обязательный элемент при обустройстве кровельного покрытия из битумной черепицы. Она компенсирует незначительные неровности основания и обеспечивает подвижность используемых материалов. Сдвиг возникает из-за разных коэффициентов термического расширения элементов стропильной системы.
Укладывать сплошную подложку необходимо на крышах с углом наклона менее 18°. Если скат круче, допускается укладка ковра только в зонах возможного скопления воды, размещения ендов, конька, примыканий к дымоходам и трубам вентиляции. Порядок монтажа подложки:
- Материал выдерживают в теплом помещении не менее 24 часов.
- Рулоны поднимают на кровлю и там разворачивают. Возможна как горизонтальная, так и вертикальная укладка.
- Полосы наклеивают внахлест с шириной захвата 15 см. Зону стыка обрабатывают специальным герметизирующим составом.
- Вокруг дымоходов и вентиляционных труб прибивают деревянные бруски, а подкровельную подложку заводят на них.
- Перед фиксацией ковер тщательно разглаживают и натягивают.
- Края полос обязательно прибивают оцинкованными гвоздями.
Чтобы мягкая кровля прослужила заявленный производителем период, подложку необходимо выбирать с аналогичным сроком эксплуатации. Экономия на подкровельном ковре — основная причина преждевременного повреждения гибкой черепицы.
Установка планок
Поверх подкладочного слоя устанавливают карнизные металлические планки. Их крепят на стартовую доску обрешетки или на нижний край OSB либо фанеры. Кроме того, их монтируют в местах излома крыши мансардного типа.
Планки призваны защитить открытую часть древесины от влаги, наледи и других атмосферных явлений, а при установке водоотлива они направляют потоки жидкости в желоб.
Кроме карнизных планок, предполагается использование капельника конденсата. Этот металлический элемент применяют при обустройстве пароизоляции. Капельник устанавливают на стропильные балки до обустройства обрешетки. Он предназначен для отвода влаги с поверхности гидроизоляционной мембраны.

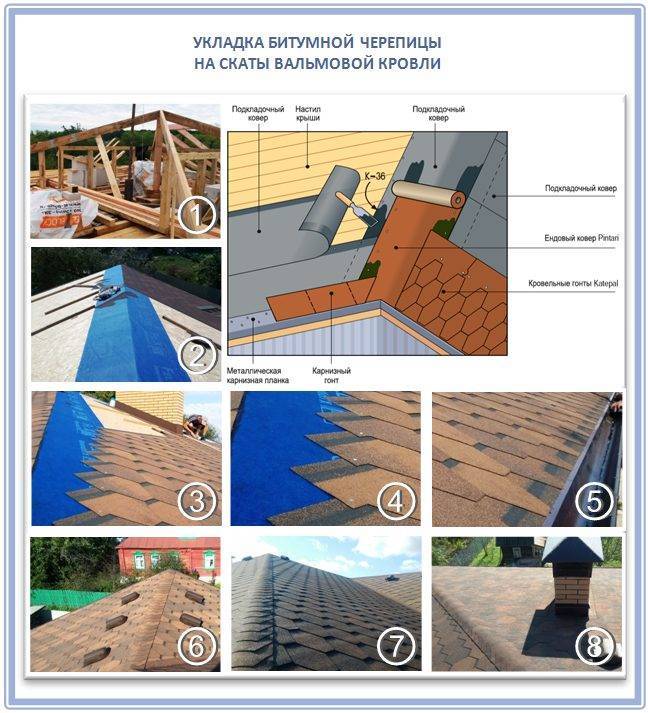

Монтаж мягкой черепицы на крышу дома
После монтажа сплошного покрытия и подкровельного ковра приступают к раскладке битумных полотен. Технология выполнения работы зависит от производителя, но в общем случае она практически однотипна для всех материалов:
- Начинают укладывать первый ряд от карнизной планки и последовательно ведут конструкцию к коньку.
- Каждую плитку фиксируют при помощи битумной мастики или приклеивают на собственную клеевую основу. Последняя защищена специальной пленкой, которую снимают перед монтажом.
- Последовательно фиксируют полосы кровельного материала, контролируя уровень наклона и уход рядов в сторону.
- Завершают укладку монтажом конька, обустройством вентиляции и водоотлива.

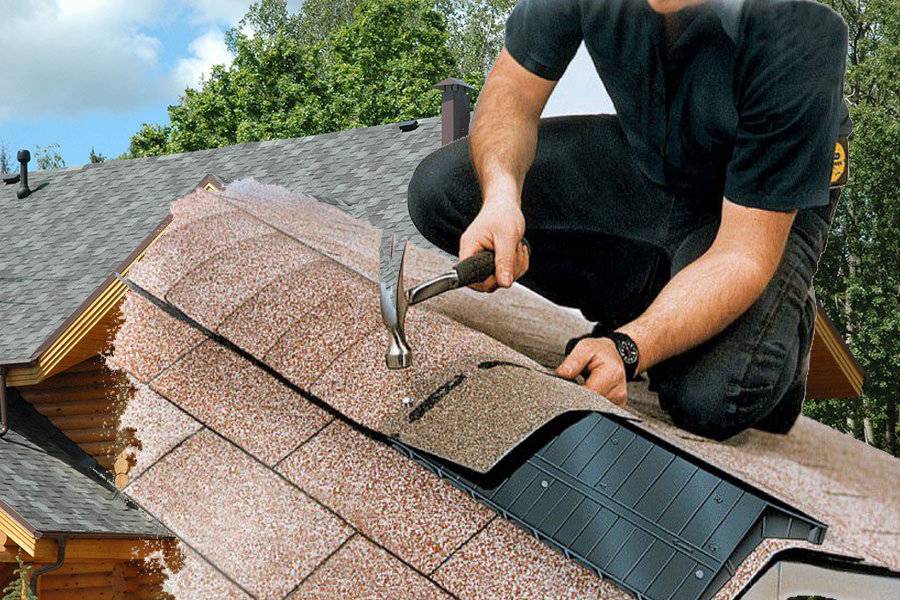

Монтаж вентиляции и конька
Последними приклеивают хребтовые черепицы. Это те элементы, которые закрывают конек крыши. Укладывают полотна со стороны, противоположной так называемой розе ветров. Это необходимо, чтобы исключить возможное отслаивание покрытия.
Направление воздушных потоков можно посмотреть по карте ветров. Для проветривания обустраивают коньковую вентиляцию. В области конька устанавливают аэраторы или вентили, а подшивку карнизов и свесов выполняют с зазорами.

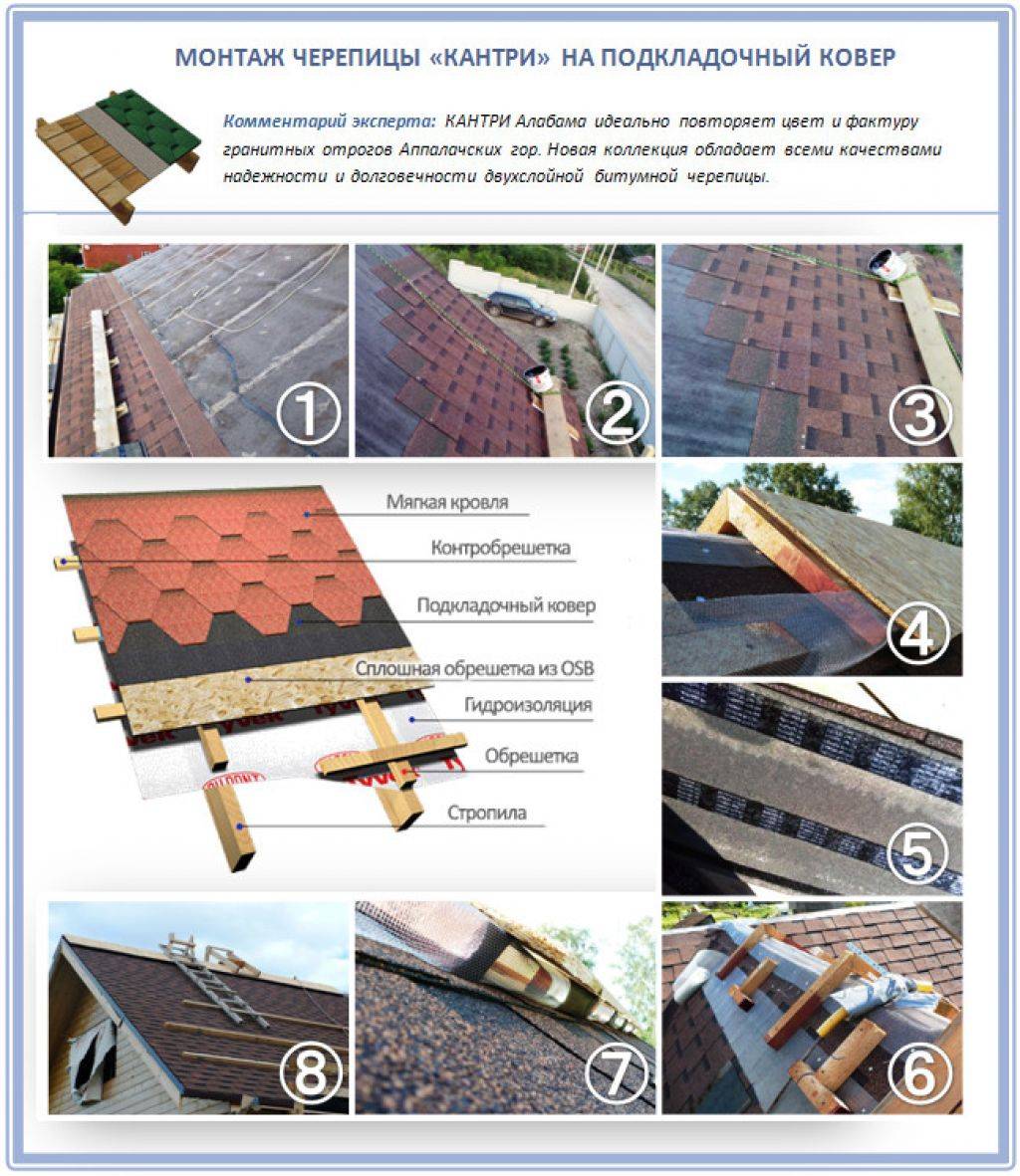

Монтаж подкладочного ковра для мягкой черепицы.
После того как само основание для монтажа мягкой черепицы готово, можно приступать к следующему шагу – это монтажу подкладочного материала вдоль всей поверхности крыши. Другими словами, вдоль всей поверхности кровли необходимо расстелить рулонный кровельный материал, например можно воспользоваться специальным материалом для гибких черепиц, которых сейчас огромное количество на рынке, либо рубероидом без посыпки.
Начинать стелить подкладочный материал следует с края карниза (нижней точки) и двигаться вверх. Ряды подкладочного материала, должны идти внахлест с шириной примыкания примерно в10-15 см. Крепить можно гвоздями с широкой шляпкой, монтажными скобками либо воспользоваться теми же самыми кровельными гвоздями, которыми будет крепиться сама черепица.
Если угол кровли маленький, близок к плоской, то рекомендуется подкладочное основание стелить в два слоя.
При образовании вертикальных стыков, швы рекомендуется промазать мастикой, дабы устранить возможность проникновения влаги под швы. Кроме того, все вертикальные стыки подкладочного ковра должны располагаться в шахматном порядке, т.е. недопустимо чтобы два вертикальных стыка листов подкладочного ковра располагались на одном уровне (должно получиться что-то типа шахматной доски).
Если форма кровли сложная (несколько скатов состыкуются в один ), то монтаж подкладочной кровельной гидроизоляционной пленки стоит начать с монтажа ендовы используя специальный ендовой ковер. В этом случае, материал укладывается шириной в 1 метр, так, чтобы на каждый скат попадало примерно по 50 см.
А уже после этого, укладывается материал, вдоль всего карнизного свеса двигаясь вверх, в сторону будущего конька. При этом нахлест верхних рядов ковра должен составлять не меньше 10 см, а боковых – 15 см.
Монтаж карниза мягкой черепицы
1. Помещают поверх ковра карнизные планки (монтаж аналогичен торцевым и коньковым).
2. Удаляют с клеевого слоя карнизной полосы-самоклейки защитную пленку.
3. Укладывают полосу по карнизному свесу примерно в 10 мм от перегиба планки карниза.
4. Соседние отрезки кладут встык.
5. Фиксируют по краю и рядом с перфорацией. Отступая от изгиба фронтонной планки примерно на 10 мм.
6. Стыки и точки крепления перекрывают черепицей. Стыки в разбежку, обязательно.
Разные производители по разному рекомендуют крепить карнизную и фронтонную планки-кто-то на ковер, а другие под ковер. Главное в чем они единодушны-в обязательной проклейки битумной мастикой вдоль карнизов и фронтонов.
Подготовка перед укладкой гибкой черепицы
Для основы под черепицу используют:
- Влагостойкую фанеру.
- Доски.
- Плиты OСП.
Доски применяют строганные, а лучше всего шпунтованные. Их укладывают таким образом, чтобы стыки попали на опоры, захватывая два пролета. Доски должны иметь зазор в пять миллиметров. Он необходим потому, что дерево может расширяться от перепадов температур и влаги.
Если применяется фанера, то стропилы должны иметь такое расстояние, чтобы фанерные листы приходились на стропила. Готовая основа должна быть ровной и жесткой.
Кроме этого, для монтажа понадобятся:
- Подкладочный ковер. Для новой крыши можно использовать любой битумный материал. Если крыша старая, то используют ранее настилавшийся рубероид.
- Ковер для ендовы. Он применяется для гидроизоляции примыканий к вентиляционным трубам и стенам.
Используя необходимые материалы и инструменты, приступают к подготовительным работам перед укладкой гибкой черепицы.
Сначала с внутренней стороны крыши прикрепляют пароизоляционную пленку. К ребрам стропил ее прибивают гвоздями, а к торцам прикрепляется деревянными планками. Полосы пленки скрепляют скотчем.
С наружной стороны укладывается утеплитель. Чтобы его зафиксировать к стропилам, используют деревянные бруски. Сверху на утеплитель накладывается ветрозащитная пленка. Крепится она с помощью контрбруса. К нему впоследствии прибивают обрешетку. Затем укладывают доски, фанеру или ОСП, фиксируя саморезами.
Устройство сплошной обрешетки
Первой устраивают обрешетку, представляющую собой сплошной настил. В ее сооружении используют обрезные доски, фанерные листы или ОСП. Толщину материала подбирают в зависимости от шага, с которым установлены стропила.
осп
Если стропильные ноги расположены через 30 см, толщина листового материала 9 мм. Если расстояние между ними 1,5 м, у листов минимальная толщина 27 мм, у доски – 37 мм.
Обрешетка под битумную черепицу укладывается с небольшими зазорами в 3-5 мм, необходимыми для компенсации расширения материалов из древесины, происходящими от повышения уровня влажности в окружающей среде.
Составление сметы расходов
В завершение рассмотрим, сколько стоит перекрыть крышув частном доме. Как мы выяснили ранее, наибольшее количество средств потребуется на приобретение самого кровельного материала. Зная площадь крыши, легко посчитать, во сколько обойдется его приобретение с учетом запаса на стыки и другие возможные случаи.
Возможным пунктом в составляемой карте расходов станет привлечение наемной силы, если рассчитывать только на свои силы не приходится. Стоимость услуг наемных строителей достаточно высока и потому одной из главных возможностей сэкономить на перекрытии кровли является выполнение всех работ своими руками.
Перекрытие крыши – трудоемкий и достаточно затратный процесс, который часто не сводиться лишь к замене кровельного покрытия
Планируя данный процесс важно серьезно оценить состояние стропильной системы и заранее просчитать все затраты на сооружение новой кровли
На сегодняшний день в строительстве существует несколько типов кровель:
К ее преимуществам относится возможность экономии на кровельном материале и строительных лесах, легкость и быстрота возведения, небольшой вес.
Недостатки: не очень привлекательный внешний вид и отсутствие чердака или его небольшие размеры.
Ее очевидными плюсами являются относительно небольшой вес (по сравнению, например, с четырехвальмовой), достаточно большое чердачное помещение, возможность обустройства мансарды в подкровельном пространстве, а также привлекательный, гармоничный внешний вид. Данный вид крыши прогревается солнечными лучами с обеих сторон.
Особыми недостатками крыша не обладает. Можно указать лишь на ее относительно тяжелый вес и больший расход стройматериалов, чем при строительстве односкатной кровли.
Для двускатной крыши нужен конек (односкатной он не требуется) и желоба для отвода дождевой воды.
Данный вид кровли не очень популярен, поскольку его возведение – дело довольно сложное и чтобы построить четырехскатную крышу своими руками требуются определенные навыки.
К очевидным плюсам этого типа кровли относится его эстетичный вид, большое чердачное помещение. Возможность четырехстороннего прогревания делает чердак очень теплым.
Среди недостатков этого вида следует указать его большой вес и, как уже говорилось, сложность проведения строительных работ.
Идеальный выбор для разноуровневого здания или сооружения не совсем прямоугольной формы. Выглядит она довольно оригинально, к тому же гармонично вписывается почти в любой участок.
Крышу комбинированного типа намного проще возводить, поскольку ее можно строить отдельными участками: на первом этапе работ накрыть под один скат террасу, расположенную на втором этаже; потом над спальнями возвести двускатную крышу; на следующем этапе накрыть на первом этаже выступающий участок кухни и т. д.
На фото разные виды крыш:1 – односкатная; 2 – двухскатная; 3 – ломаная или мансардная; 4 – вальмовая (четырехскатная); 5 – шатровая; 6 – многощипцовая.
При всем разнообразии видов кровель их строительство основано на нескольких основных принципах. Уловив их, можно самостоятельно возвести даже самую сложную крышу.
Весь процесс строительства делится на несколько основных стадий. Итак, узнаем как построить крышу своими руками.
