Многообразие сфер применения щебня для строительных работ

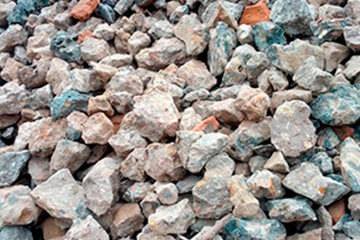

Гранитный щебень

Добыча материала осуществляется путём дробления гранитных горных пород. После этого состав подвергается тщательной фильтрации и очистке. Готовый продукт характеризуется следующими качествами:

Радиоактивность – важнейший критерий и недостаток гранитного щебня, являющийся определяющим в отношении сферы применения.
Прочность – показатель, зависящий от количества кварца. Чем их больше, тем прочнее щебень. По этому критерию материал делится на 5 групп, характеризующих сферу применения.
Фракционность – величина зёрен щебня. По этому критерию материал делится на 4 группы, отражающихся на сфере применения.

Расчёт уплотнения щебня[править | править код]

ОПРЕДЕЛЕНИЕ КОЭФФИЦИЕНТА УПЛОТНЕНИЯ ПРИ ПЕРЕВОЗКЕ В нормативах нет требования, обязывающего поставщиков указывать степень сжимаемости груза, но при транспортировках на дальние расстояния эта величина обычно вносится в договор. Единственное условие ГОСТа и СНиПа – коэффициент уплотнения, независимо от фракции, для щебня не должен превышать 1,1.

Факторы, от которых зависит степень уплотнения при транспортировке:

способ загрузки (с какой высоты насыпался материал);
особенности транспорта;
протяженность пути;
фракции и количество зерен меньшего класса;
лещадность (у игольчатых зерен усадка ниже, чем у кубовидных).

Для расчёта не обходимого количества щебня, при расчёте себестоимости объекта и при сдаче объекта заказчику. Необходимо бывает обосновать отличие объёмов сыпучего щебня от уплотнённого. И почему-то это отличие всегда в сторону увеличения перерасход.

Существуют следующие способы доказательств увеличения:

1.26 главный коэффициэнт.
ФЕР 81-02-27-2001 Сборник 27. Автомобильные дороги (редакция 2017 г.)

СНиП 3.06.03-85 АВТОМОБИЛЬНЫЕ ДОРОГИ СП 78.13330.2012

10.2 Объем каменного материала в насыпном виде следует определять с учетом коэффициента запаса на уплотнение. Для песчано-гравийных (щебеночных) смесей оптимального зернового состава и щебня фракций 40 – 70 и 70 – 120 мм марки по прочности 800 и более коэффициент запаса материала на уплотнение следует ориентировочно принимать 1,25 – 1,3, а для щебня марок по прочности 600 – 300 – 1,3 – 1,5. Коэффициент запаса шлака на уплотнение в зависимости от его плотности следует ориентировочно принимать 1,3 – 1,5.

Для определения фактического коэффициента запаса на уплотнение и необходимого числа проходов катков для достижения требуемой плотности слоя следует проводить пробную укатку.

ГОСТ 8269.0–97

4.17.3 Определение пустотности

Пустотность щебня (гравия) определяют расчетным путем на основании предварительно установленных значений средней плотности зерен и насыпной плотности щебня (гравия).

Пустотность щебня (гравия) ГОСТ 8269.0-97 Щебень и гравий из плотных горных пород и отходов промышленного производства для строительных работ. Методы физико-механических испытаний (с Изменениями N 1, 2), % по объему, определяют по формуле

где ГОСТ 8269.0-97 Щебень и гравий из плотных горных пород и отходов промышленного производства для строительных работ. Методы физико-механических испытаний (с Изменениями N 1, 2) – насыпная плотность щебня (гравия), кг/мГОСТ 8269.0-97 Щебень и гравий из плотных горных пород и отходов промышленного производства для строительных работ. Методы физико-механических испытаний (с Изменениями N 1, 2) (по 4.17.1);

ГОСТ 8269.0-97 Щебень и гравий из плотных горных пород и отходов промышленного производства для строительных работ. Методы физико-механических испытаний (с Изменениями N 1, 2) – средняя плотность зерен щебня (гравия), г/смГОСТ 8269.0-97 Щебень и гравий из плотных горных пород и отходов промышленного производства для строительных работ. Методы физико-механических испытаний (с Изменениями N 1, 2) (по 4.16.1).

Примечание – В зависимости от назначения щебня (гравия) пустотность его можно определить в уплотненном состоянии, подставив в формулу (39) насыпную плотность в уплотненном состоянии.

ГОСТ 8267.0-97 «Щебень и гравий из плотных горных пород и отходов промышленного производства для строительных работ. Методы физико-механических испытаний»

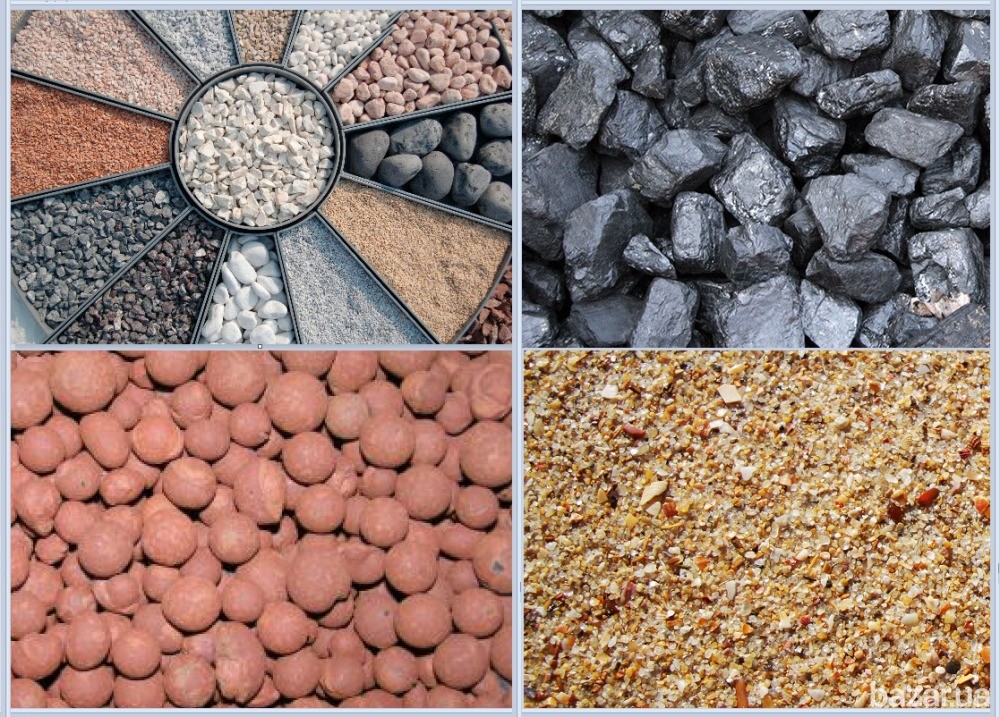

Виды щебня

Изготовление неорганического заполнителя бетонов включает 2 стадии переработки: дробление, сортировку горных пород, твёрдых отходов строительства, металлургии.

Гранитный

фракции – от 5-10 до 70-12 мм;
марка прочности – 800-1600;
морозостойкость – 300-400.

Цвет гранитной брекчии зависит от окрашенности зёрен входящих в неё минералов: полевого шпата (розовый), кварца (белый), слюды (от прозрачного до чёрного).

Меняются оттенки от серого до розоватого цвета.

Гравийный

Мелкую гальку рассевают без измельчения, а валуны пропускают через дробилку. Округлые грани камня делают бетон на его основе менее прочным.

Известняковый

Изготавливается из карбонатных пород, чем объясняется ограничение на применение в ответственных сооружениях из бетона. Определить щебёнку можно по показателям:

цвет – от белого до светло-серого;
пыление при погрузке-разгрузке;
предельная крупность – 40-70 мм.

Разновидность – доломитовый заполнитель. Основной плюс – приемлемая цена при хорошей прочности и морозостойкости.

Вторичный

прочность – до М800;
стойкость к заморозке – 150 циклов;
цена – 30% от стоимости гранитного заполнителя.

Строительный мусор перерабатывают в щебёнку на ДСК для дробления горных пород. Виды щебняклассифицируются и по крупности.

По фракционному составу

Раздробленная сырьевая масса поступает на систему грохотов с ячейками установленного размера. Рассев производится на фракции – пределы габаритов отдельных камешков. По крупности щебень объединяют в 3 группы:

Мелкий заполнитель – до 20 мм. Линейка продукции: 3-8 (еврощебень), 5-10, 10-20, 5-20.
Щебёнка средняя: 20-40. Самый востребованный сорт.
Крупные сыпучие – 25-60, 40-70. Могут быть сырьём для производства первых двух материалов.

Другие классификации

Первым признаком того, каким бывает вид щебня, является сфера его применения. По главному направлению использования дроблёный камень является строительным.

Меньшая часть объёма производства заполнителей – декоративный щебень. Для его изготовления подбирают горные породы с минералами разного цвета.

Виды фракций

Фракция щебня – размер зерен отдельной группы конкретного вида сыпучего или кускового материала. Её значение оказывает непосредственное влияние на применимость того или иного вида, способ получения (добычи), себестоимость и цену на потребительском рынке.

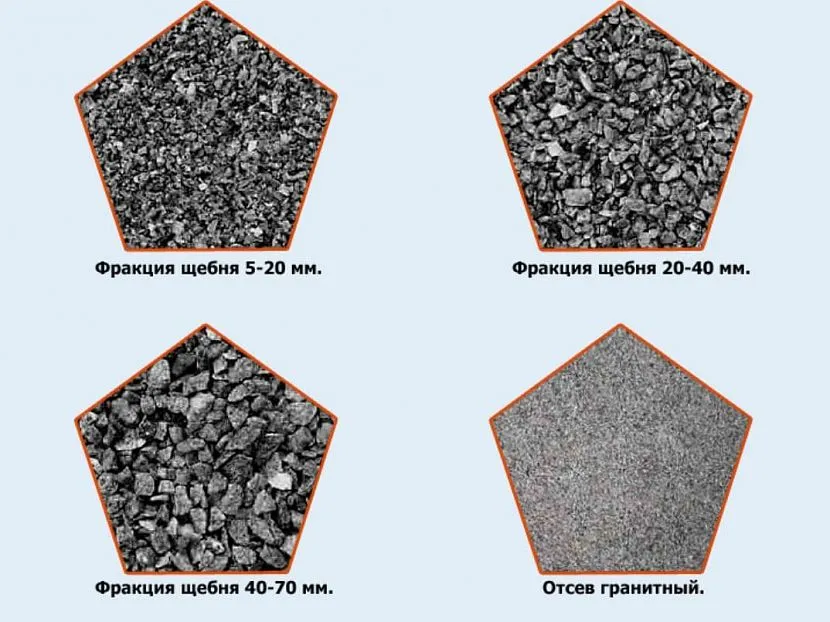

Щебень наиболее популярных фракцийИсточник butstone.com

Если говорить о том, какие бывают фракции щебня, можно выделить более десяти групп, со свойственным индивидуальным размером. Однако в большинстве случаев используется классификация, разделяющая продукт всего на 4 вида:

Размер зерен 0-5 мм – отсев.
Размер зерен 5-20 мм – мелкий.
Размер зерен 20-40 мм – средний.
Размер зерен 40-70 мм – крупный.

Тем не менее, мы рассмотрим и другие виды фракций, встречающиеся в зависимости от типа щебня.

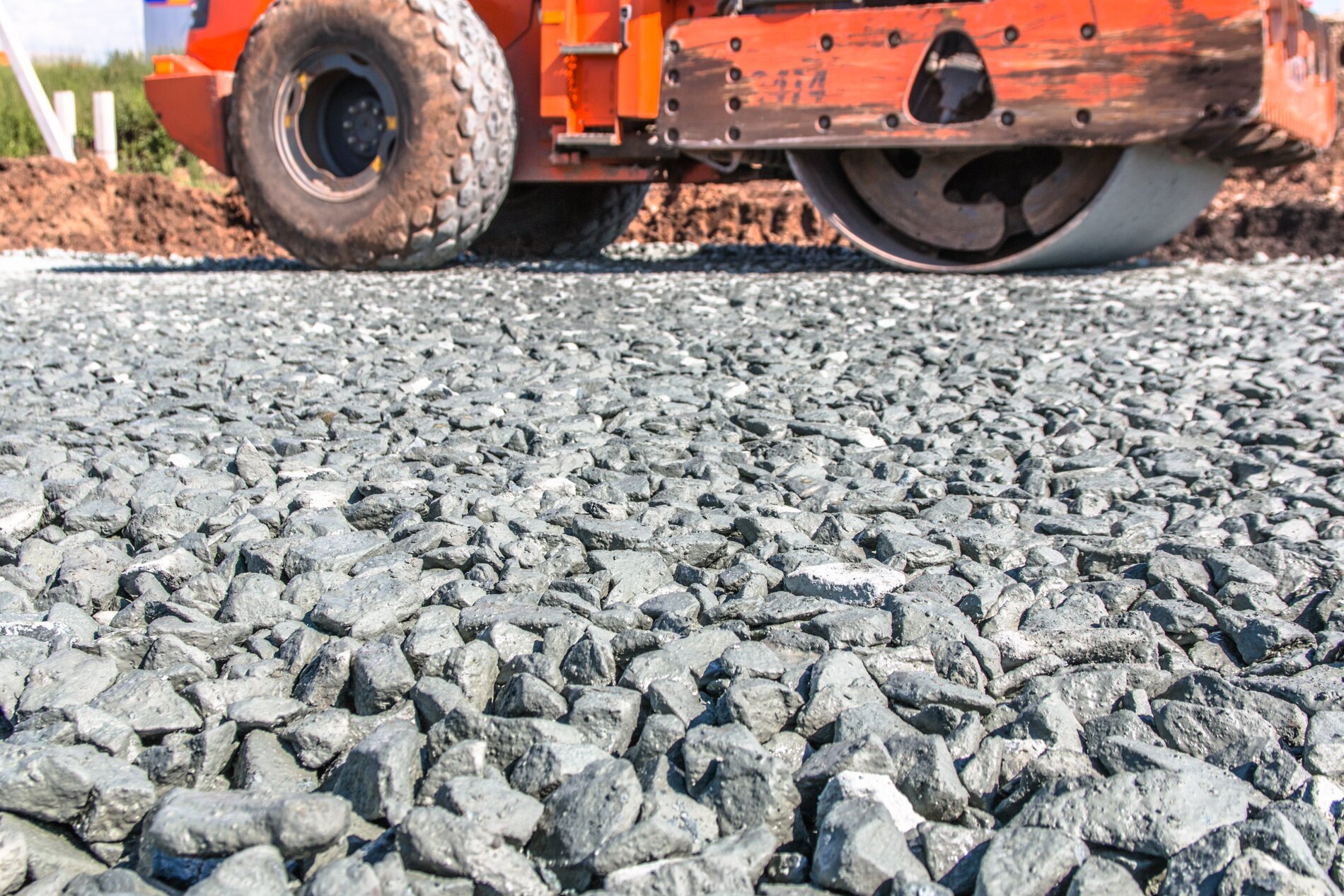

Использование щебня в дорожном строительстве

В данной сфере нерудные материалы находят обширное применение. Они используются при обустройстве автомобильной трассы и при ремонте дорожного полотна. От качественных характеристик щебня зависят эксплуатационные показатели дороги.

Специфика обустройства автомобильных трасс заключается в использовании долговечных материалов. Более того, их свойства не должны изменяться под воздействием внешних факторов. Щебень относится к числу таких материалов. Он прочный, устойчивый к изменениям температур и износостойкий.

В дорожном строительстве применяются сыпучие материалы нескольких видов:

камни с фракцией 40-70 мм – идеальный материал для отсыпки дорог щебнем. Он отличается повышенной прочностью и морозостойкостью;
щебень 20-40 мм – сыпучий материал, используемый для обустройства нижнего слоя покрытия. Он выдерживает ежедневные нагрузки и не дробится;
фракция 5-20 мм – щебень, применяемый при обустройстве дорожного покрытия. Это добротный материал, который выдерживает нагрузки от транспортных средств, проходящих по трассе. Он надежный и долговечный.

Отсыпка дорог щебнем – процесс, выполняемый при капитальном строительстве автомобильной трассы, при укреплении грунтовой дороги, а также при обустройстве временных подъездных путей. При обустройстве трассы камни выполняют функцию «подушки». От технических характеристик сыпучих материалов зависит срок службы дорожного покрытия.

Отсыпка дорог щебнем осуществляется в несколько этапов. Изначально часть грунта снимается с помощью грейдера. Это делается для выравнивания дороги. После этого поверхность засыпается песком. Песчаная подушка разравнивается и уплотняется специальным катком. На следующем этапе используется щебень крупной фракции. Он разравнивается и уплотняется.

При отсыпке временной дороги щебнем не предполагается асфальтирование. Поэтому работа проводится в любое время года. Это несложный технологический процесс, выполняемый с помощью недорогих материалов. При соблюдении всех требований временная дорога эксплуатируется длительное время и даже становится основанием для капитального покрытия.

Щебень является бюджетной альтернативой асфальту. Он применяется при отсыпке второстепенных и удаленных от большого населенного пункта дорог. К примеру, в дачном поселке. В таких местах дороги не перегружаются транспортными средствами. Поэтому в наличии капитального основания нет необходимости.

Отсыпка дорог с помощью нерудных материалов нейтрализует ямы, тем самым уберегая автомобили от серьезных поломок. Жители деревень и дачных поселков также ощущают пользу. Им не нужно использовать резиновые сапоги, чтобы добраться до ворот, и месить грязь на дороге в дождливую погоду.

Самые популярные виды щебня (по происхождению)

Мы уже упоминали, что щебень может иметь разное происхождение, отчего зависят его эксплуатационные качества. На сегодня самыми популярными являются такие виды щебня:

гранитный щебень – самый прочный и универсальный. Его получают из горных пород магматического происхождения, в состав которых могут входить кристаллы полевого шпата, слюды и кварца. В зависимости от преобладания тех или иных минералов цвет такого щебня может быть серым, розовым или даже красноватым. Гранитный щебень очень прочный (М1400-М1600), морозостойкий (F300-F400), отличается низкой лещадностью, но может иметь повышенный радиоактивный фон, поэтому при его покупке обязательно следует смотреть сертификаты. Гранитный щебень – лучший по всем параметрам, поэтому и цена на него соответствующая, но все равно он чаще всего используется в строительстве. Он применяется при производстве ЖБИ, бетона, создании фундаментов, строительстве дорог всех типов, возведении ответственных объектов, мостов, аэродромов и т.д. Выделяют фракции от 5-10 мм до 150-300 мм;
гравийный щебень получают путем взрывной разработки каменных скал и просеивания карьерной породы. Форма частичек может быть обтекаемой и краеугольной, цвет – преимущественно серый, но могут встречаться элементы с зеленоватым, белым и бежевым оттенком. По основным показателем гравийный щебень уступает гранитному, но все же его свойства позволяют использовать материал при возведении ответственных объектов. Максимальная прочность – М1200, он обладает неплохой морозостойкостью и низким радиоактивным фоном. Так как карьеров по его добыче немало, а сам процесс не такой трудоемкий, как в случае с гранитом, то и цена на гравийный щебень существенно ниже. Фракцию в 5-20 мм применяют при производстве тротуарной плитки, 5-40 мм – для производства некоторых ЖБИ, 20-40 мм – для производства бетона и отсыпки дорог;
кварцитовый щебень получают из скальных пород, основа которых – минерал кварц. По прочности такой щебень практически не уступает гранитному, обладает незначительным радиоактивным фоном и может похвастаться прекрасным внешним видом, поэтому его часто используют при проведении декоративных работ;
известняковый щебень получают из осадочных пород. Он обладает наименьшей прочностью среди всех видов щебня горного происхождения. Цвет белый, может иметь оттенки желтого, бурого и серого. Главное преимущество – низкая цена. За счет невысоких эксплуатационных качеств использовать известняковый щебень можно только при возведении неответственных сооружений, например, малоэтажных построек и дорог с небольшой нагрузкой, а также при производстве простейших ЖБИ. Также его используют для изготовления минеральных удобрений, портландцемента и т.д.;
вторичный щебень получают путем переработки строительного мусора, в т.ч. кирпича, бетона, асфальта и т.д. Процесс производства остается таким же, как и при получении первичного щебня, за исключением сырья. Главное преимущество такого щебня – цена, но по основным показателям он уступает гранитному аналогу, впрочем, есть сферы, где максимально прочный и морозостойкий щебень и не требуется. Максимальная прочность соответствует примерно М800, морозостойкость – F Вторичный щебень используют при строительстве дорог с небольшой нагрузкой, как крупный заполнитель для бетона, а также для укрепления слабых грунтов;
шлаковый щебень получают путем переработки металлургических шлаков. В итоге выходит материал с частицами размером 5-120 мм. Используется при производстве цементных бетонов и для укрепления оснований в дорожном строительстве.

Щебень — незаменимый материал, используемый в строительстве и декоре

Как видим, для любых целей использования можно найти щебень с подходящими свойствами и максимально выгодной ценой. Главное, при покупке ознакомиться с документацией.

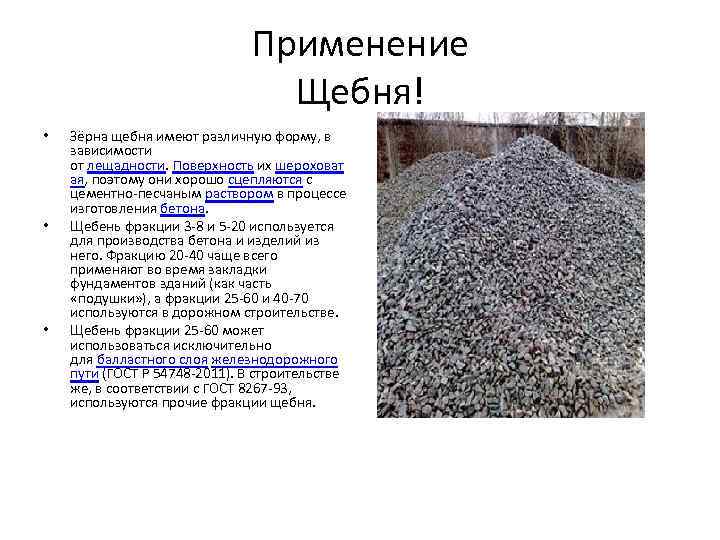

Область применения щебня

Стройматериал используется при проведении фундаментных работ, устройстве трамвайных и железнодорожных путей, укладке дорог, в изготовлении железобетонных изделий, при благоустройстве территорий и пр. Сфера использования во многом зависит от вида щебня, его характеристик.

Обратитесь по контактному номеру, чтобы подобрать фракцию материала и сделать заявку на необходимую партию. Большие складские запасы обеспечивают нам возможность гарантировать своевременную доставку заказов на объекты.

Видео-презентация о компании “Атлант Бетон”

Щебень – это сыпучий материл неорганического происхождения, состоящий из зерен размером от 5 миллиметров и выше. Получают щебень с помощью дробления гранита (горной породы), валунов и гравия.

Технические характеристики щебня представлены в основных его свойствах:

Адгезия щебня – является характерной особенностью щебня.

Данный параметр отображает силу сцепления щебня и битумных вяжущих. Качество сцепления этих материалов определяется цветом щебня, чем он темнее, тем сцепление лучше. Наилучшие показатели адгезии у щебня темно-серого цвета.

Фракционный состав щебня – по крупности зерен щебень подразделяется на фракции: основные и сопутствующие.

Размеры основных фракций: .

Размеры сопутствующих фракций: 0-2миллиметра; 0-5; 0-15; 0-20; 0-40; 0-60; 2-5.

В редких случаях применяют фракции размером от 70-до 120 мм; от 120 мм – до 150 мм.

Щебень является единственным природным каменным материалом, который используется в строительстве. Для производства бетона, асфальта и железобетонных конструкций используют гранитный щебень следующих фракций: 5-15; 5-20 мм., но прежде чем купить щебеньнеобходимо точно знать его технические характеристики и особенности.

Для строительства линий трамвая, автодорог, фундаментов зданий, железнодорожных насыпей используют гранитный щебень следующих фракций: 20-40 миллиметров, 20-65, 25-60, 40-70.

Прочность щебня – определяется пределом прочности при сжатии исходной породы (горной), дробимостью при раздавливании (сжатии) в цилиндре, а также износостойкостью в полочном барабане. В зависимости от прочности щебень подразделяется на следующие марки: щебень высокопрочного вида (М1200-1400), щебень прочного вида (М800-1200), щебень, обладающий средней прочностью (М600-800), щебень со слабой прочностью (М300-600), щебень с очень слабой прочностью (М200).

Морозостойкость щебня – данная характеристика показывает количество циклов заморозки я и циклов оттаивания.

Данный показатель определяется путем насыщения щебня раст-ом сернокислого натрия и последующего высушивания. Основные марки щебня по морозостойкости: марка F15, марка F25, марка F50, марка F100, марка F150, марка F200, марка F300, марка F400. В строительстве применяют щебень марки F300.

Лещадность щебня – одна из основных технических характеристик щебня. Чем меньше показатель лещадности, тем щебень качественнее.

Зерна, из которых состоит щебень, бывают пластинчатой (лещадной) формы и игловатой формы. Зерна пластинчатой и игловатой формы определяются тем, что их толщина и ширина в 3 раза менее их длины.

Форма зерен щебня делится на 4 вида (в зависимости от % содержания пластинчатых и игловатых форм зерен):

Группа – Кубовидная форма – содержит до 15 процентов;

Группа – Улучшенная – содержит до 25 процентов;

Группа – Обычная – содержит от 25 процентов до 35 процентов;

Группа – Обычная – содержит от 35 процентов до 50 процентов.

Радиоактивность щебня – немаловажная характеристика щебня. Определяется заключением санитарно-эпидемиологической службы.

Использование щебня в строительстве

Щебень является распространенным материалом, оптимально подходящим для проведения фундаментных работ. Это связано с тем, что он обладает высокими прочностными характеристиками.

Фундамент – несущая конструкция, принимающая нагрузки и распределяющая их по всему основанию. Это опора коттеджа, промышленного здания, многоэтажного дома, к которой предъявляются строгие требования. Фундамент должен быть прочным, надежным и долговечным. Для обеспечения таких параметров применяется щебень. Это материал, выдерживающий значительные нагрузки и отличающийся долговечностью.

Для закладки основания дома подходит два вида щебня:

гранитный – материал, который добывается с помощью взрыва монолитной скалы. Он используется при выполнении фундаментных работ с давних времен. Гранитный щебень обладает наилучшей прочностью. Поэтому он выдерживает нагрузки от вышележащих конструкций;
гравийный – прекрасный материал, применяемый в гражданском строительстве. Он достаточно прочный. Его технические характеристики немного уступают предыдущему варианту.

Щебень для бетона фундамента выбирается, в зависимости от таких критериев:

стоимость нерудных материалов – если бюджет ограничен, отдается предпочтение гравийному щебню. Он обладает отменными эксплуатационными показателями и отличается низкой ценой;
приготовление раствора для заливки фундамента – при проведении работ с помощью бетономешалки применяется щебень крупной фракции. Если планируется приготовление раствора вручную, выбираются некрупные камни. Их легче смешивать с другими компонентами;
массивность будущего сооружения – на этапе разработки проекта дома обязательно учитываются нагрузки. Если строится большой дом, да еще и в несколько этажей, применяется гранитный щебень. Такой материал является залогом надежности и износостойкости. Когда возводится дача или особняк, заказывается гравийный щебень. Он имеет плотную структуру и выдерживает постоянную нагрузку. При обустройстве беседок и небольших хозяйственных помещений используется известняковый щебень. Он не такой прочный, но все же определенные нагрузки выдерживает.

В строительстве нерудные материалы применяют не только при заливке фундамента. Устройство основания из щебня – важный процесс, без которого не обойтись при возведении дома. Подушка под фундамент считается основой любого строения. При правильном выполнении работ дом стоит долго, на фасаде не появляются трещины, а окна не перекашиваются.

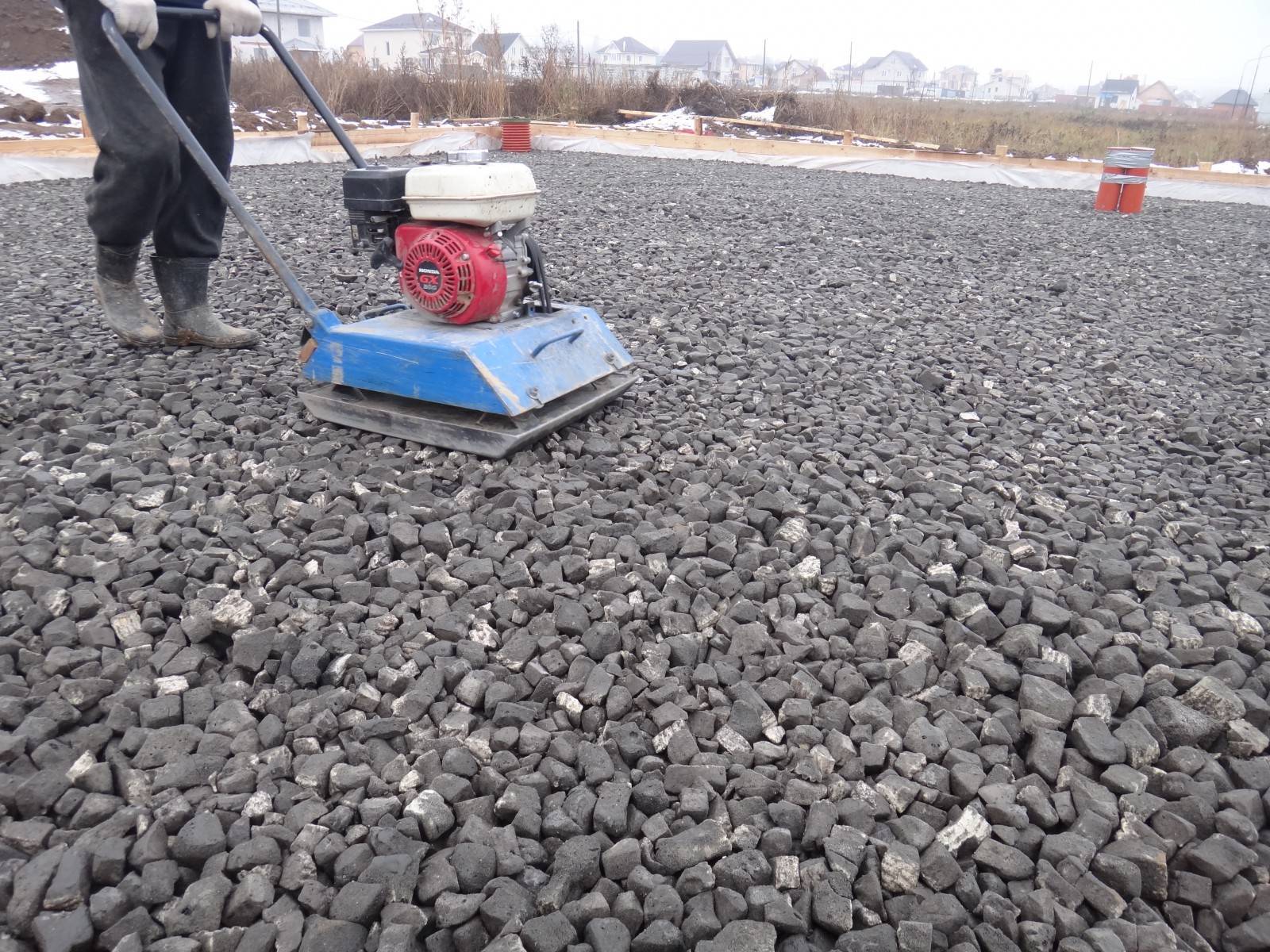

При устройстве основания из щебня принимаются во внимание значимые факторы: глубина промерзания грунта, геологические условия и величина будущих нагрузок. Подушка под фундамент создается в несколько этапов

Сначала роется траншея. Затем в нее засыпается речной песок. Он трамбуется и увлажняется. На следующем этапе используется щебень. Камни засыпаются поверх песка. Они утрамбовываются с помощью виброплиты. После этого можно приступать к заливке фундамента.

При строительстве массивных домов обустраивается бетонная подушка под фундамент. Это недешевый, но надежный вариант. В работе применяется щебень и бетон. Для усиления подземной конструкции используется арматура.

При соблюдении строгих норм и правильном устройстве основания из щебня постройка служит длительное время и не перекашивается. Это обуславливается тем, что нагрузка по периметру распределяется равномерно, нижняя часть фундамента не промерзает, талые воды отводятся.

Характеристики щебня

Лещадность щебня – это важный параметр в характеристиках любого типа данного материала. Если говорить вкратце, то это понятие означает форму зерен щебня.

Зерна бывают:

пластинчатыми,
игловатыми.

Чем больше зерен в щебне, тем больше понадобиться цемента для изготовления бетона, так как придется заполнить все пустое пространство, которое присутствует между зернами.

Совет!
У высококачественного щебня количество пластинчатых и игловатых зерен не больше пятнадцати процентов от общего веса. Поэтому для экономии цемента рекомендуется для строительных работ приобретать материал с лещадностью 15 процентов.

Среди характеристик важна морозостойкость щебня. Этот показатель может быть различным. Наиболее популярная марка — Ф300, которая означает, что такой вид можно триста раз замораживать и размораживать, при этом он не потеряет своей первоначальной прочности.

Удельный вес щебня – таблица наглядно демонстрирует показатели. Он зависит от условия хранения и траспортировки.

Удельный вес щебня

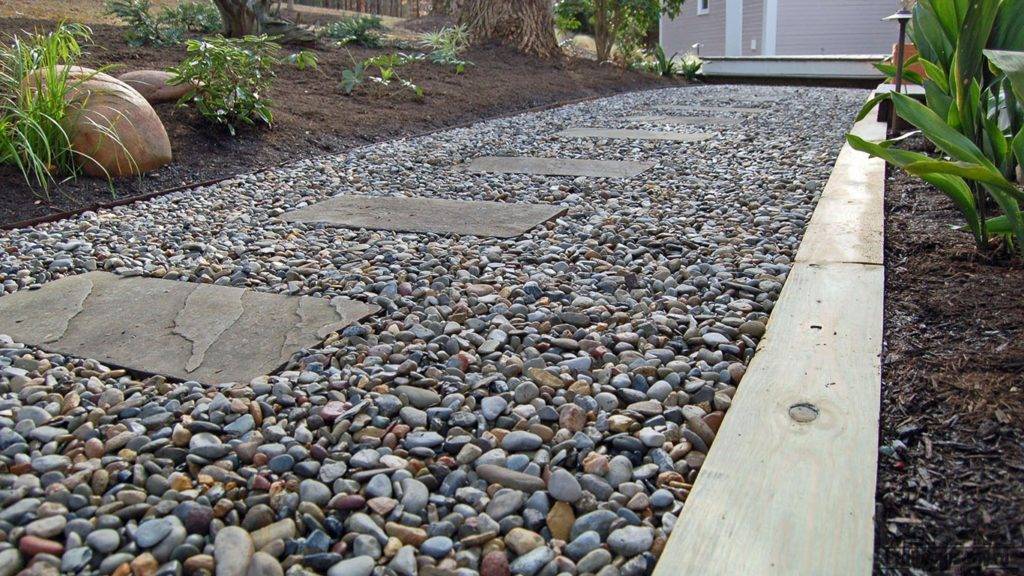

Если материал вы используете в декоративных работах, то укладка щебня делится на такие этапы:

Подготовка грунта,
Изоляция грунта,
Обрамление места засыпки,
Подготовка к засыпке,
Засыпка.

Строительство – щебень и его виды

Давайте рассмотрим, как щебень применяется в строительстве.

Виды щебня

Узнаем, какие бывают виды щебня, а именно — вторичный, гравийный, гранитный, известняковый и выясним, как они применяются в строительной сфере.

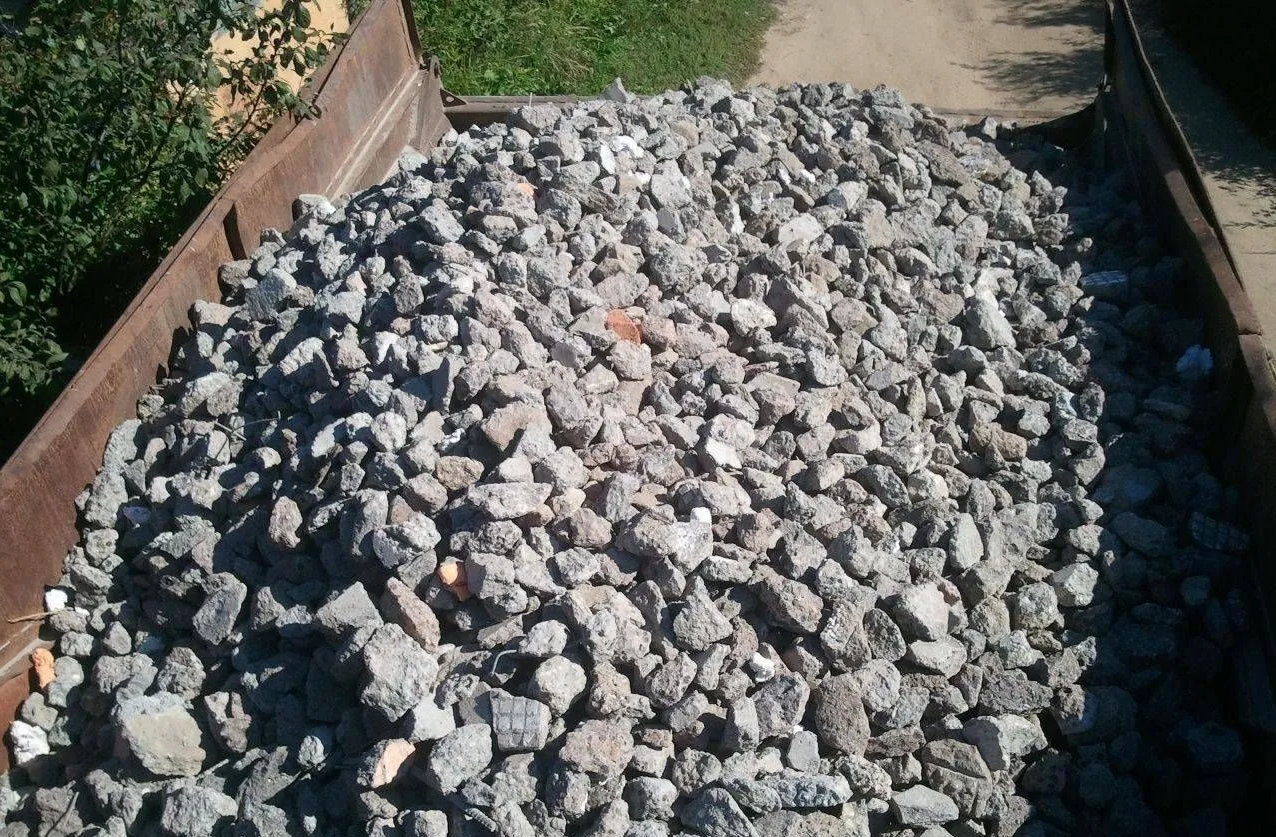

Вторичный щебень

Существует искусственный щебень. Обычно он состоит из дробленного строительного мусора либо домашнего шлака. На строительных рынках такой вид называют вторичным.

Аналог материала из вторсырья опасно использовать в строительных работах, так как фундамент из него получится посредственный, другими словами — не прочный. Вторичный щебень идеально подходит, например, для укрепления слабых грунтов и дорожных покрытий, которые не обладают федеральным статусом.

Гравийный щебень

Гравийный щебень, наоборот, с низкой радиоактивностью, поэтому он идеален в постройке жилых сооружений и дорог.

Щебень из гравия может быть двух типов:

дробленный человеком,
природный, который можно отыскать на побережьях в виде округлых камней.

Что же касается натурального типа, для него характерна высокая прочность и отличная морозостойкость, поэтому его чаще всего используют в виде главного наполнителя для бетона.

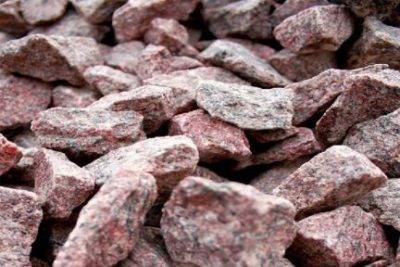

Гранитный щебень

Щебень из гранита изготавливается посредством дробления гранитных пород, форма камней при этом получается разная. Гранитный щебень -самый прочный, это достигается за счет высокой плотности гранита.

Совет!
У гранитного вида повышенная радиоактивность, поэтому его нельзя использовать в строительстве жилых зданий.

Щебень из гранита применятся во время возведения дорог, а также промышленных площадок различного назначения. Благодаря тому, что гранит обладает низким водопоглощением, рассматриваемый нами вид используют:

при строительстве фонтанов,
бассейнов и т. д.

Перечислим главные характеристики гранитного щебня:

Высокая твердость. Бетон из гранитного щебня считается самым прочным и долговечным.
Высокая морозостойкость. Гранитному щебню нипочем экстремально низкие и высокие температуры.
Красивый внешний вид. Щебень из гранита можно использовать в качестве отделочного материала.

Фракций у гранитного щебня шесть:

Первая – от нуля до пяти миллиметров.
Вторая – от пяти до десяти миллиметров.
Третья – от пяти до двадцати миллиметров.
Четвертая – от двадцати до сорока миллиметров.
Пятая – от сорока до семидесяти миллиметров.
Шестая – от семидесяти до ста двадцати миллиметров.

Щебень известняковый

Щебень из известняка изготавливают посредствам дробления осадочных горных пород, которые, как правило, состоят из кальцита. Известняковый гранит применяют при строительстве дорожного полотна, железобетона, а также жилых домов.

Такой материал обладает большим рядом плюсов, среди которых стоит отметить:

экологичность,
высокую прочность,
устойчивость к ударам,
небольшую стоимость.

А теперь давайте перечислим главные характеристики известнякового щебня.

Умеренная стойкость к перепадам температуры.
Высокая устойчивость к механическим повреждениям.
Практически нулевая радиоактивность.

Известняковый щебень может различаться по фракции, всего их три:

Первая – от двадцати до сорока миллиметров.
Вторая – от пяти до двадцати миллиметров.
Третья – от сорока до семидесяти миллиметров.
