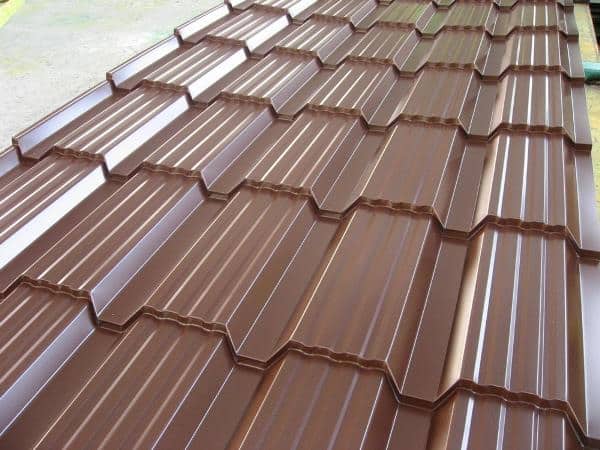

Металлочерепица с профилем Каскад

Преимущества и недостатки крыши Каскад

Начнем с преимуществ кровельного материала:

Срок эксплуатации кровельного покрытия – 50 лет. И это, как говорят производители, не предел. Главное – правильно провести монтажный процесс с учетом рекомендаций.

Высокое противодействие механическим нагрузкам. Металлочерепица на крыше не гнется, не смещается, не ломается, не трескается.

Высокие антикоррозийные свойства. Надо отдать должное производителям, которые в производстве используют оцинкованные листы, покрытые полимером. Оба слоя прекрасно справляются с атмосферными осадками, отсюда и длительный срок службы материала.

Металлочерепица марки «Каскад» не теряет своего окраса под действием солнечных лучей на протяжении всего своего срока эксплуатации на кровельных конструкциях.

Полиэстер не изменяет своих свойств под действием изменяющихся температуры и влажности. Он никогда не растрескается.

Малый удельный вес кровельного материала дает возможность сэкономить на стропильной системе и обрешетке, используя для их сборки пиломатериал небольшого сечения. Это относится к категории «экономия».

Последний показатель является немаловажным фактором выбора. Поэтому несколько примеров металлочерепицы «Каскад» с ценами.

Немаловажный критерий – простота монтажа Источник tiu.ru

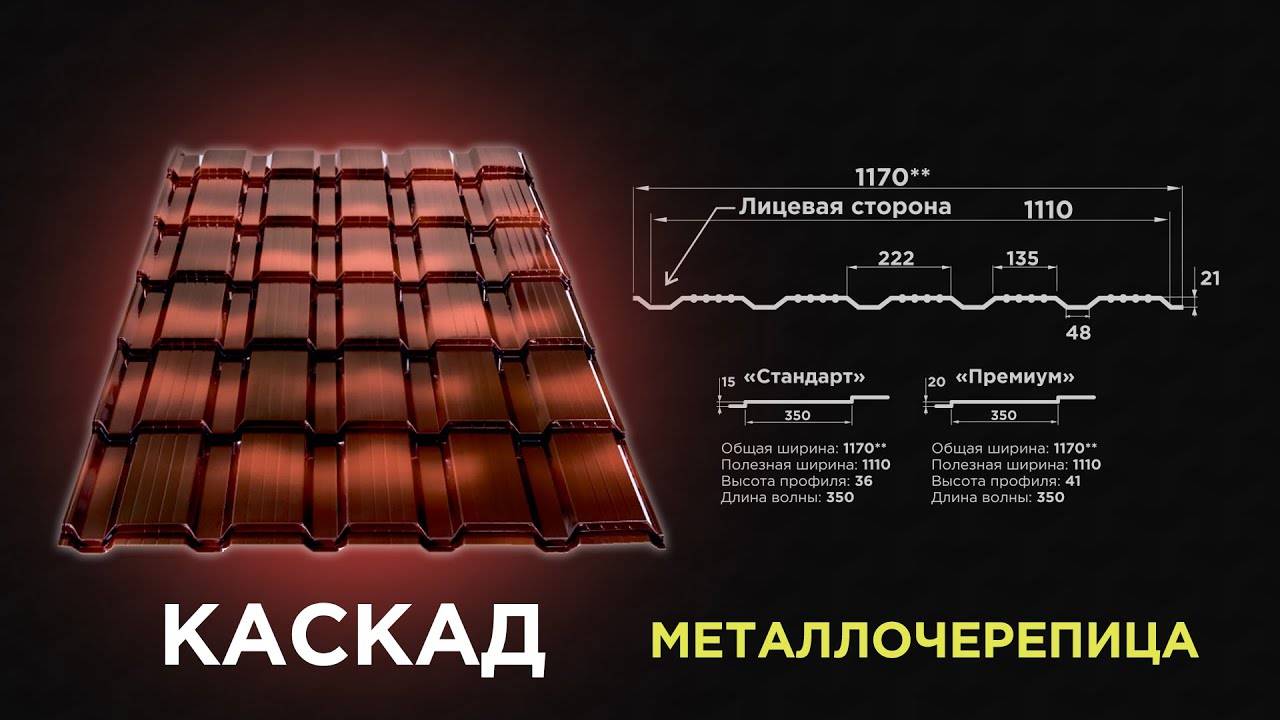

Цена металлочерепицы Каскад

В основном модельный ряд по ценовой составляющей отличается друг от друга в зависимости от толщины используемого сырьевого листа и от производителя. К примеру:

Завод «Северсталь» выпускает металлочерепицу под наименованием Каскад шириною 1115 мм, длиною 1080 мм, высотою волны 25 мм и толщиною листа 0,5 мм. Шаг волны составляет 300 мм. Это расстояние по обрешетке (об этом чуть позже). И стоит один квадратный метр покрытия – 500 рублей. При этом завод дает гарантию на 25 лет.

Тот же завод предлагает материал, изготовленный из металла толщиною 0,4 мм. Его цена при тех же размерных параметрах – 1060 рублей за один лист с учетом, что его длина составляет 2200 мм. Это получается приблизительно 418 руб./м².

Тот же производитель, все те же параметры, только длина профилированного листа составляет 1 м. Его цена 480 рублей или 418 руб./м².

Цена материала зависит от толщины используемого стального листа Источник bazarpnz.ru

Необходимо отметить, что Каскад сегодня выпускают многие производители, благо технология основана на использовании особой формы, формирующей сам профиль материала. Но строгого ГОСТа для этого изделия нет. Поэтому все заводы-производители в процесс производства основываются на технические условия, которые сами же и разрабатывают. При разработке учитываются условия и оборудование производства. Поэтому размеры листов могут отличаться у разных производителей.

К примеру, завод «ЧМК» выпускает материал с шириною 11160 мм, высотою волны 40 мм, шагом волны 350 мм. При этом длина изделия варьируется в диапазоне 0,5-8,0 м с подрезкой через каждые полметра.

Сравнение металлочерепицы с другими покрытиями

Рассмотрим для начала основные качества металлочерепицы без соотнесения их с другими видами кровельных покрытий.

Достоинства и недостатки металлочерепицы

Достоинства:

1. Простота укладки и последующего ремонта. Покрыть крышу можно самостоятельно.
2. Прочность.
3. Надёжность и долговечность.
4. Отличная гидроизоляция. При правильной укладке крыша никогда не протечёт.
5. Почти абсолютная стойкость к возгоранию. Сам лист не воспламеняется, небольшую опасность представляет лишь полимерное покрытие.
6. Лёгкость. Требуется менее капитальные стропильная конструкция и разрежённая обрешётка, менее толстые опорные стены, что удешевляет строительство.
7. Экологичность. Не выделяет вредных испарений.
8. Экономичность. Невысокая стоимость как самой металлочерепицы, так и работ по укладке.
9. Большое разнообразие профилей и расцветок на любой вкус.
10. Отсутствие ограничений, связанных с сезонностью. Допустимо укладывать такую кровлю и при отрицательной температуре.

Недостатки:

1. Плохая шумо- и теплоизоляция (из-за высокой теплопроводности). Для жилых строений необходим полноценный кровельный пирог.
2. Повышенные требования к качеству в областях со сложными климатическими условиями. Листы с недостаточным защитным покрытием склонны к коррозии и нуждаются в дополнительной окраске среза и отверстий и использовании качественных уплотнителей.
3. Большой расход на крышах со сложной конфигурацией за счёт большого размера листов.

Сравнение некоторых кровельных материалов

Конечно, в выборе большую роль играют личные пристрастия мастера или собственника. Если вы хотите покрыть кровлю керамической черепицей, то прекрасные качества металлочерепицы не будут иметь для вас ровно никакого значения. Но если вы ещё не определились, то, возможно, составленная мной таблица вам поможет. Я рассмотрела в ней кроме металлочерепицы несколько популярных кровельных материалов: керамическую, полимер-песчаную, цементно-песчаную и битумную черепицу, ондулин, шифер, профнастил, камыш и солому и свела в неё самые, на мой взгляд, важные усреднённые характеристики. Мне показалось интересным показать эстетичность, вес, простоту укладки, необходимость в прочной стропильной системе и капитальном кровельном пироге, долговечность и цену. Стоимость материала указала крайне приблизительно, так как она подвержена сезонным колебаниям, но сравнить её можно. Перед выбором кровли нужно всё хорошо взвесить: не только ваши навыки и финансовые возможности, но и качества покрытия. Например, для недорогой лёгкой металлочерепицы, не требующей массивных стен и стропил, всё равно нужен полноценный кровельный пирог, что хоть и ненамного, но увеличит стоимость строительства.

Таблица: сравнение материалов для кровли

Материал	Красота	Сырьё	Вес, кг/м2	Лёгкость укладки	Необходимость в прочной стропильной системе	Необходимость в сплошной обрешётке	Необходимость в полноценном кровельном пироге	Долговечность, лет	Устойчивость к большим температурным перепадам	Стоимость, руб/м2
Черепица керамическая	Придаёт дому благородный облик	Глина и краситель, подвергнутые обжигу	40—45	Сложная	Да	Нет	Да	Более 100	Да	От 1300
Черепица полимер-песчаная	Некритично отличается от керамической черепицы	70% песка, 25% полимера для связи, 5% красителя	16	Сложная	Нет	Нет	Да	50—100	Да	От 800
Черепица цементно-песчаная	Некритично отличается от керамической черепицы	Песок, цемент, краситель	45	Сложная	Да	Нет	Да	30—50	Да	От 350
Черепица битумная (мягкая)	Неплохой внешний вид	Стеклохолст с битумной пропиткой	15	Сложная		Да	Да	Около 30	Нет	От 550
Ондулин	Неплохой внешний вид	Битум или смола, волокно целлюлозное, наполнители минеральные	3—4	Простая	Нет	Да	Да	40—50	Нет	От 230
Шифер обыкновенный	Неказистый внешний вид	Асбестоцемент	10—15	Простая	Нет	Нет	Да	30—40	Да	От 95
Профнастил	Больше пригоден для технических помещений	Продольно профилированный лист из оцинкованной стали	7—17	Простая	Нет	Нет	Да	10—30	Да	От 170
Камыш и солома	Придаёт дому благородный облик	Камыш или солома	40—50	Сложная	Да	Нет	Нет	От 50	Да	От 1700
Металлочерепица	Походит на керамическую черепицу	Металл , защитные металические и защитно-декоративные полимерные покрытия	3—7	Простая	Нет	Нет	Да	10—30	Да	От 300

Комплектация оборудования для производства

Состав оборудования

В состав производственной линии входит ряд технического оборудования, которое связано единой системой управления.

Базовое производство включает:

• консольный разматыватель, обеспечивающий плавное движение исходного сырья;
• обрезной станок;
• прокатный стан – основной узел оборудования;
• штамп – устройство для формирования особого рельефа на поверхности профиля;
• гильотинные ножницы;
• приемное устройство;
• автоматизированная система управления.

В производственной линии основную роль выполняет прокатный стан, обеспечивающий формирование из гладкого стального листа гофрированного профиля, который впоследствии штампуется для образования рисунка на черепице. Lustzone.ch.

От качества работы прокатного стана и соблюдения технологического процесса зависит качество металлочерепицы:

• точность геометрических параметров;
• равномерность радиуса изгиба;
• четкость размещения и глубины декоративной канавки.

В свою очередь гидравлическое штампующее устройство придает профилированному листу рисунок натуральной черепицы. Система управления с геометрической точностью позиционирует профиль в штамповочное устройство, позволяет отслеживать длину кровельного листа и запускать в действие электрические двигатели.

Отличительные характеристики укладывания

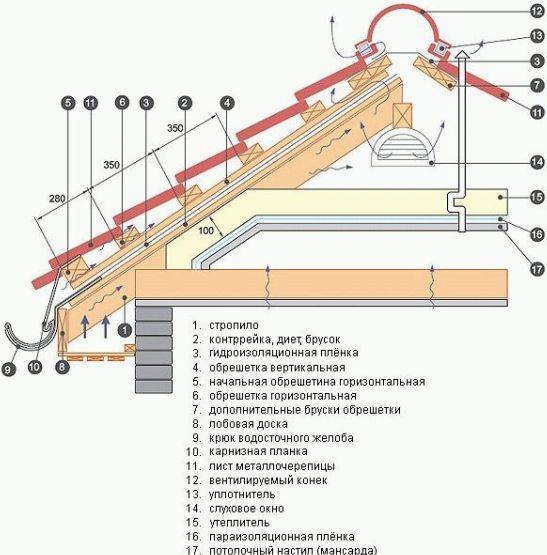

Схема обрешетки

Для монтирования обрешетки применяется дощечка с размерами 32хсто милиметров. Планка, которая выходит на карниз, обязана быть не очень много толще (44хсто милиметров). Промежуток укладывания равён 300 мм.

Детали обрешетки устанавливаются на контробрешетку. Лучше всего применять в виде прокладки под каркас из рамы изоляцию от влаги, предотвращающую появление влажности на поверхности внутри профиля.

Также гидрозащита съедает воду, поступающую со стороны утеплителя.

Торцевая плана обязана превосходить высоту профиля материала. Для лучшего крепежа коньковой планки применяются добавочные рейки. Планка для карниза крепится до момента крепежи листочков.

Укладывание покрытия для кровли Каскад ведется с каждого торца. На шатровых крышных конструкциях начало монтажа – это очень высокая точка ската, от какой листы ложатся по сторонам одинаково.

При нахлесте Дальнейший лист покроет капиллярной канавку идущего до этого. У металлической черепицы описуемого вида капиллярная канавка размещается на левом краю.

Более комфортно осуществлять укладывание слева направо. Укладывание листочков нужно делать так, чтоб их края составляли конкретную линию. Меж собой листы скрепливаются саморезами в гребень волны.

При установке листов выполняется точность черепичного изображения. Крепление выполняется с расположением шурупов зигзагом. Нахлест листов по ширине выполняется по каждому поперечному изображению, естественно для него хватает 10 см.

Во время проведения работ связанных с кровлей стоит уделять большое внимание варианту движения по ней. Для этого одевается мягкая обувь, опора шага – прогиб волны металлической черепицы.

https://www.youtube.com/embed/8DpbbL-nxio. Совет

Для надежной покрытию герметиком крыши на шатровых крышных конструкциях на конек можно применять уплотнительную ленту. Места нахлестов или сквозных выходов отделываются силиконовой массой

Совет. Для надежной покрытию герметиком крыши на шатровых крышных конструкциях на конек можно применять уплотнительную ленту. Места нахлестов или сквозных выходов отделываются силиконовой массой.

Модель — монтаж металлическая черепица Каскад, которую мы описали, используется в новых и реконструируемых проектах. Она поразительно подойдет для административных и индивидуальных построек, отличая их крышу от остальных построек наружным видом, и придавая ей крепость и жесткость.

Преимущества

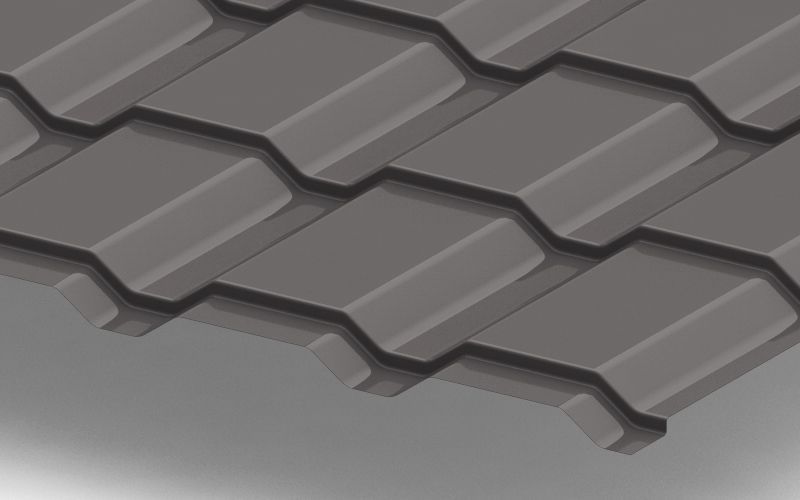

Металлочерепица Монтеррей — один из самых востребованных кровельных материалов, который имеет ряд достоинств:

• Универсальность. Применяется для создания кровли любой конфигурации.
• Долговечность. Гарантированный срок службы составляет 50 лет, а при правильном монтаже и больше.
• Небольшая масса. Снижается нагрузка на несущие конструкции, поэтому можно отказаться от сооружения усиленной стропильной системы.
• Ремонтопригодность. При повреждении определенного участка возможен быстрый локальный ремонт кровли путем демонтажа поврежденного листа с заменой на новый.
• Экологичность. В процессе эксплуатации материал не выделяет вредных и токсичных соединений.
• Устойчивость к температурным перепадам. Обеспечивает возможность использования в разном климате.
• Пожарная безопасность. Стальная основа не воспламеняется и не поддерживает горение.
• Эстетичность. Разнообразие цветовых решений и оригинальный профиль дают возможность подобрать оттенок, гармонично сочетающийся с оформлением архитектурного ансамбля.
• Простота монтажа.

Особенности монтажа

Укладка листов металлочерепицы Монтеррей происходит в соответствии с общими принципами монтажа подобных кровельных покрытий. Конфигурация стропильной системы может быть любой, даже причудливой формы, но при этом величина ее уклона не должна быть меньше 14° — для обеспечения свободного схода снега и водных масс.

Укладка металлочерепицы с профилем Монтеррей происходит вместе с устройством паро-, гидро- и теплоизоляции. При монтаже листов соблюдается направление снизу вверх.

• Сначала укладывается нижний ряд листов, а затем все последующие. В качестве точки отсчета принимают участок, который не имеет скосов, переходов, стыков.
• Должен быть обеспечен достаточный вентиляционный зазор.
• Нахлест в вертикальном направлении составляет минимум 150 мм.
• Нижний ряд имеет вынос минимум 40 мм за пределы карниза.

Монтаж крыши из металлочерепицы.

Прежде всего, стоит учитывать, что металлочерепица подойдет в качестве кровельного материала только для крыш с достаточным углом наклона. Для плоской крыши такое решение не подойдет или потребует дополнительных усилий по обеспечению гидроизоляции, что, с учетом широкого ассортимента материалов, подходящих для плоских кровель, несколько неоправданно. Угол наклона крыши из металлочерепицы должен составлять от четырнадцати градусов.

Перед тем, как покрыть крышу металлочерепицей, стоит детально рассмотреть все этапы предстоящей работы. Отлично иллюстрирует, как крыть крышу металлочерепицей, видео в конце статьи. После того, как все станет окончательно ясно, можно приступать к работе над кровлей.

Гидроизоляция.

Покрытие крыши металлочерепицей предполагает наличие надежного гидроизолирующего слоя, который позволит защитить стропильную конструкцию от малейшего протекания. Гидроизоляционную пленку следует располагать прямо на стропилах. Следите за верным расположением слоев материала – абсорбирующая поверхность должна быть направлена внутрь, а влагонепроницаемая – наружу. Утепление крыши из металлочерепицы требует включения в кровельный пирог сочетания гидро- и пароизоляции.

Обратите внимание – гидроизоляционная пленка фиксируется с помощью строительного степлера и оцинкованных скоб. Крепление проводится прямо к стропилам и начинается у края крыши, продвигаясь по направлению к коньку. Пленка обязательно должна располагаться внахлест – на многих разновидностях пленки даже наносится специальная черная полоса, которая указывает, где будет располагаться край следующего слоя

Пленка обязательно должна располагаться внахлест – на многих разновидностях пленки даже наносится специальная черная полоса, которая указывает, где будет располагаться край следующего слоя.

Провис материала не должен быть более двух сантиметров. После монтажа гидроизоляции следует начинать работу над обрешеткой.

Как правильно сделать обрешетку под металлочерепицу.

Обрешетка крыши под металлочерепицу делается из брусков размером 50х50 мм, досок 25х100 мм или из перфорированного металлопрофиля. Она располагается поверх изоляционных материалов на специальные контррейки толщиной в 5 сантиметров. С помощью контрреек достигается дополнительная вентиляция крыши из металлочерепицы, к тому же, они защищают слой гидроизоляционной пленки от механических повреждений.

Монтаж металлочерепицы.

После того, как устройство крыши под металлочерепицу завершено, можно переходить к непосредственному монтажу металлических листов. Начинать следует с торца, укладывая от самой высокой точки ската – у конька. Можно начинать работы как с правой стороны крыши, так и с левой. Все листы располагаются с нахлестом и фиксируются саморезами к обрешетке. Лучше всего использовать саморезы с уплотняющей шайбой и защитный покрытием.

Крепление должно располагаться перпендикулярно, из изгиба листа непосредственно в обрешетку. На каждый квадратный метр кровли нужно использовать 7-10 саморезов. Чтобы листы не были повреждены при фиксации, нужно предварительно просверлить отверстия для саморезов.

Обратите внимание, что у торцов поверх волны профиля должна располагаться торцевая планка, выставленная максимально ровно. Ее также следует фиксировать саморезами к обрешетке. Для кровли сложной архитектурной формы подрезка листов металлочерепицы должна производиться заранее

При этом нужно использовать только дисковую пилу или электролобзик. Остальные инструменты могут повредить слои защитных покрытий листа, что ускорит процесс коррозии

Для кровли сложной архитектурной формы подрезка листов металлочерепицы должна производиться заранее. При этом нужно использовать только дисковую пилу или электролобзик. Остальные инструменты могут повредить слои защитных покрытий листа, что ускорит процесс коррозии.

Финальным этапом в работе над монтажом металлочерепицы является монтаж конька. Специалисты советуют располагать под коньком уплотнитель, прикрепленный к обрешетке гвоздями или саморезами. Сам конек должен укрепляться саморезами с шагом через волну.

Защита примыканий.

Особого внимания заслуживают стыки кровли и вертикальных поверхностей – труб, стен, антенн. На местах стыков нужно располагать специальные планки, под которые иногда для надежности фиксируют дополнительные деревянные бруски.

Процесс монтажа металлочерепицы, как правило, не вызывает затруднений даже у частного строителя. Прежде всего, стоит позаботиться об изоляции и обрешетке, после чего работы проводятся от верхней части края крыши.

Особенности изготовления и строения

Металлическая черепица Каскад производится по следующей технологии:

1. Сначала оцинкованный лист подвергается предварительной обработке, включающей нанесение грунтовки и покрытие его фосфатным слоем.
2. С тыльной стороны изделие покрывается защитным лаком.
3. На лицевую поверхность наносится полимерное защитное покрытие. Это может быть пурал, глянцевый или матовый полиэстер, пластизол. Характеристики металлочерепицы и ее цена напрямую связаны с используемой разновидностью покрытия.
4. Далее листу придается необходимая форма на прокатном станке. Сначала материал хранится в бухте, после чего он режется по размеру стандартных листов.

Металлочерепица Каскад имеет в своем составе следующие слои:

• основой изделия является стальной лист толщиной не менее 0,040-0,045 см;
• сверху наносится цинковый слой для защиты стальной основы от коррозии;
• после этого идет прослойка фосфата (это дополнительный защитный слой);
• затем наносится грунтовка в качестве основы под последующие покрытия;
• последним слоем является полимер или защитный лак в зависимости от того, на лицевую или тыльную сторону оно наносится. Полимерное покрытие не только придает изделию соответствующий цвет, но и защищает его от воздействия негативных факторов внешней среды.

На фото можно увидеть, что крыши из металлочерепицы Каскад отличаются не только расцветкой, но и другими особенностями покрытия. Во многом это объясняется используемым полимерным слоем. Так, черепица Каскад может иметь следующую защиту с внешней стороны:

1. Наиболее популярным считается глянцевое полиэстеровое покрытие. Оно изготавливается на базе полиэфирных красок со связующими добавками. Толщина это полимерного слоя равна 25 мкм. Большинство владельцев домов выбирают именно это покрытие, поскольку оно обеспечивает глубокий стойкий цвет черепицы и долговечность кровли. Срок службы металлочерепицы с полимерным слоем составляет примерно четверть века.
2. Матовый полиэстер отличается от своего глянцевого собрата технологией изготовления, в которой используется тефлоновое покрытие. Толщина тефлонового слоя составляет 35 мкм. Матовая черепица Каскад имеет не такой большой ассортимент расцветок, как глянцевый полиэстер, зато срок службы такой кровли доходит до 35 лет.
3. В качестве основы в пураловом покрытии используется полиуретан, который был преобразован полиамидом. Крыша с таким покрытием не будет так сильно блестеть, как с глянцевым полиэстером. Эксплуатировать кровлю из металлочерепицы с пураловым покрытием можно до 35-40 лет.
4. Защитный слой на основе поливинилхлорида – это пластизол. В составе этого материала есть пластификаторы, поэтому с его помощью на стальном листе можно создать покрытие, которое будет напоминать камень, кожу, древесину или снег. Толщина этого слоя максимальная и равна 200 мкм. Металлическая черепица с защитным слоем из пластизола имеет самый большой срок службы (до полувека), поскольку пластизол надежно защищает стальную основу от коррозии, температурных воздействий и погодных катаклизмов.

Порядок укладки каскада на крышу

Производитель металлочерепицы каскад рекомендует монтировать листы на обрешетку, уложенную выше кровельного пирога с определенным шагом. В принципе, расстояние между элементами обрешетки определяет длина волны – 350 мм. Но на некоторых участках крыши показатель может изменяться.

При перекрытии кровли на углах скатов листы придется подрезать. Это нельзя делать болгаркой с установленным абразивным кругом. От искр происходит нагревание металла, сопровождаемое выгоранием полимерного покрытия. В этом месте черепица со временем начнет ржаветь.

Выбирая металлочерепицу каскад в качестве кровельного покрытия надо учесть, что подобный материал допустим к использованию на крышах с уклоном больше 14 о.

Порядок монтажа состоит из следующих шагов:

• перед обустройством обрешетки сначала надо установить стропильную систему. Шаг между каждым элементом обычно выдерживают 600 мм. Это обусловлено стандартной шириной утеплителя, укладываемого между стропильными ногами. Для мансарды под металлочерепицу каскад оптимальная толщина теплоизоляции составляет 200 мм;
• поперек стропил, двигаясь снизу вверх, раскатывают рулонную гидроизоляцию. Металлочерепице свойственно образовывать конденсат при перепаде температур. Гидроизоляционная пленка защитит утеплитель и деревянные элементы крыши от негативного воздействия влаги. Листы каскада укладывают внахлест не менее 150 мм, закрепляя скобами степлера к стропилам;
• гидроизоляцию дополнительно крепят контрбрусками толщиной 30-40 мм. Их прибивают гвоздями к стропильным ногам. Создание такой конструкции обусловлено образованием подкровельного вентиляционного пространства;
• сверху контрбрусков крепят доски сечением 35х100 мм, образующие обрешетку. Шаг элементов на каждом участке крыши разный. Первую доску фиксируют по свесу. Через 280 мм располагают второй элемент обрешетки. Дальнейшее расстояние определяется длиной волны, то есть 350 мм. На участках примыкания кровли к выступающим сооружениям доски обрешетки устанавливаются вплотную без зазоров;
• перед монтажом с каждого листа металлочерепицы снимают защитную пленку, предназначенную для безопасной транспортировки материала. Первый лист располагают с правой стороны ската. Следующие укладывают внахлест. Такое направление обусловлено расположением капиллярной канавки каскада с левой стороны, которая должна перекрываться. Если черепицу начать укладывать с левой стороны, то край каждого следующего листа придется подсовывать под предыдущий, что крайне неудобно.
• каждый лист металлочерепицы фиксируют специальными саморезами. Под их шляпками должны быть резиновые прокладки. По карнизу листы прикручивают саморезами через одну волну в каждом втором прогибе. На боковых стыках – по поперечному узору. Дальнейшая фиксация остальных черепиц идет через ряд волны.

В отличие от других видов металлочерепицы, каскад способен обеспечить хороший результат покрытия и дает возможность воплотить дизайнерские идеи при ограниченном бюджете.

Металлочерепица не одно десятилетие занимает лидирующие позиции в сфере частного строительства. Технические характеристики данного материала позволяют быстро своими руками, получив кровлю высоких эксплуатационных характеристик и привлекательного внешнего вида.

Современный рынок кровельных материалов предлагает широкий выбор различных видов металлочерепицы, среди которых большой популярностью пользуется Каскад. Рассмотрим ее характеристики, преимущества перед другими видами материалов и основные моменты самостоятельного монтажа.

«Каскад» представляет собой оцинкованные стальные листы, на которых при помощи специальных прокатных станков формируются ячейки, внешне сходные с плитками шоколада. Перед прокатом листы обрабатываются фосфатами и грунтовкой, после внутренняя сторона покрывается лаком, а внешняя специальным полимерным слоем.

При выборе данного кровельного материала важно обратить внимание на его толщину:

• Наилучшими прочностными характеристиками обладает металлочерепица толщиной 45 мм;
• Материал толщиной 40 мм гораздо чаще деформируется, что негативно отражается на его сроке эксплуатации.

Цветовое многообразие

Металлочерепица «Каскад» создается в полном соответствии с международной системой PAL, следовательно, изделия по цвету могут быть самыми разнообразными. Ниже представлено лишь несколько примеров, получивших наибольшую популярность.

Разнообразие цветов современной металлочерепицы

Покупатели зачастую отдают предпочтение кровельным листам, визуально напоминающим коричневый шоколад, в некоторых случаях это комбинация красно-коричневых решений

Поклонники домов, стилизованных под «старину», обращают внимание на Каскад медно-зеленого цвета. Для домов, выдержанных в классическом стиле оптимальным вариантом станет черепица серого оттенка

Современная архитектура благосклонна к металлическим цветовым вариациям.

Требования к обрешетке

Металлическая черепица – это довольно тяжелый и объемный кровельный материал. Он требуется не только прочности, но и высокой жесткости основания, на которое будет устанавливаться. Во многом на эти требования влияет конструкция классического черепичного листа.

Классическая обрешетка

Он состоит из волн, которые образуются на металле при помощи специальных прокатных валиков. Самым жестким участком листа считаются низины волн – именно эти участки непосредственно крепятся к обрешетке. Чтобы обеспечить плотное и долговечное крепление необходимо учитывать, что именно в этой точке примыкание покрытия и основания должно быть максимально плотным. Для этого нужно учесть следующие требования к обрешетке:

Любая система бывает двух видов – решетчатая и сплошная. Решетчатая является классической и используется на большинстве типов крыш. Здесь между отдельными балками есть зазор, образующий своеобразную сетку. Сплошной настил обустраивается напротив – без малейших расстояний между брусками; Брус и доска подбираются из плотной, качественной древесины, размер сечения брусьев не менее 50 мм, а ширина доски – 130

Очень важно выбрать «правильную» породу, т. к. в противном случае под угрозой будет вся кровля

Специалисты рекомендуют использовать лиственницу, сосну, дуб и т. д.; Любой шаг подбирается индивидуально под определенную металлочерепицу. Для простоты измерений и расчетов предварительно придется подготовить чертежи. Как понятно, пересечения отдельных балок должны приходиться на места, где черепица будет примыкать к основанию; Независимо от типа кровли, она обязательно застилается гидрозащитным волокном и пароизоляционной пленкой. Это защитит стропильные балки от повреждений атмосферными осадками, конденсата и прочих агрессивных факторов; Независимо от выбранного типа покрытия, возле трубопроводов, откосов и прочих различных отверстий кровли, обрешетка монтируется только всплошную. Это требуется во избежание протекания крыши

в противном случае под угрозой будет вся кровля. Специалисты рекомендуют использовать лиственницу, сосну, дуб и т. д.; Любой шаг подбирается индивидуально под определенную металлочерепицу. Для простоты измерений и расчетов предварительно придется подготовить чертежи. Как понятно, пересечения отдельных балок должны приходиться на места, где черепица будет примыкать к основанию; Независимо от типа кровли, она обязательно застилается гидрозащитным волокном и пароизоляционной пленкой. Это защитит стропильные балки от повреждений атмосферными осадками, конденсата и прочих агрессивных факторов; Независимо от выбранного типа покрытия, возле трубопроводов, откосов и прочих различных отверстий кровли, обрешетка монтируется только всплошную. Это требуется во избежание протекания крыши.

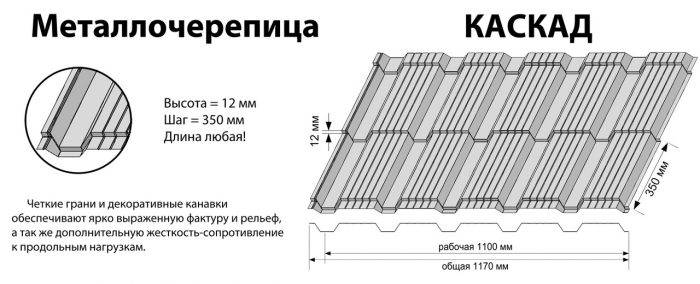

Виды металлочерепицы и шаг

Существуют различные виды металлической черепицы: Каскад, Андалузия, Монтеррей и многие другие. Каждый из них имеет свои особенности и требования к установке. Рассмотрим каждый тип.

Каскад – это прямоугольная черепица, которая производится из легированной стали, выплавленной и обработанная определенным образом. Её размер позволяет устанавливать панели в любых проблемных участках, обустраивать плотное покрытие вокруг округлых отверстий, труб и т. д. Для подбора правильного шага обрешетки под металлочерепицу Каскад необходимо знать её технические характеристики:

1. Параметры ДхШхТ: 80х1115х0,5 (при необходимости Вы можете подрезать лист до нужных размеров или заказать материал, более тонкий, чем 0,5 мм);
2. Высота волн: 45 мм.

Главным отличием этой черепицы от остальных является наличие капиллярного стыка для креплений. С его помощью осуществляется монтаж металлочерепицы на обрешетку. Стоит знать, что Каскад используется только в том случае, когда кровля имеет скат менее 14 градусов. Для такой металлочерепицы минимальный шаг обрешетки должен составлять 60 мм, а максимальный – 90. Такое расстояние между балками обеспечивает максимальную плотность креплений и минимизирует расходы на обрезные части покрытия. Учтите, что используя нестандартный размер Каскада, потребуется отдельно рассчитывать допустимый шаг балок и досок.

Не менее популярным вариантом для облицовки кровли является металлочерепица Андалузия, которая характеризуется скрытым Z-образным креплением. Главным преимуществом этой черепицы является отличная герметичность. Скрытые пазы защищают стропильную систему от проникновения влаги и пара. Но, несмотря на это, обрешетку все равно потребуется дополнительно изолировать мембранными дышащими покрытиями.

На рынке она представлена в двух исполнениях:

1. Одношаговом. Имеет узкий размер, благодаря чему может монтироваться на «сложных» участках;
2. Двухшаговом. Характеризуется широким профилем и увеличенной жесткостью.

Эти виды покрытия отличаются высотой волн, а, следовательно, и выбранным шагом обрешетки. Её параметры варьируются, но чаще всего используется двухшаговая (из-за универсальности и практичности). Стандартные размеры:

1. Ширина – варьируется;
2. Высота листа – 70 мм;
3. Высота волны: 40 мм.

Толщина стали для Андалузии берется 0,4 мм. Оптимальным шагом для покрытия такого типа будет 60 мм. Минимальный – 40, а максимальный – 70. Здесь все зависит от того, какой общий размер имеет крыша. Чем больше площадь покрываемой поверхности – тем шире шаг обрешетки, и наоборот. При этом у одношаговых панелей расстояние между балками может быть даже 30 мм, т. к. они более узкие по своей конструкции.

Последний тип черепицы – это стальная Монтеррей. Она монтируется на шатровую крышу, каскадную, шале, кантри и прочие нестандартные формы. В отличие от предыдущих двух вариантов, эта металлочерепица не оснащена дополнительными замками для крепежей. Весь процесс монтажа осуществляется наружным способом. Это одновременно и достоинство, и недостаток покрытия.

Видео: Монтаж обрешетки под металлочерепицу.

Длина профиля Монтеррей варьируется от 300 до 450 мм. Соответственно, в зависимости от выбранной длины изменяется и потребный шаг обрешетки. Стандартным считается следующая форма расчета:

Длина черепицы – 770 мм = шаг обрешетки. К примеру, если требуется рассчитать шаг под металлочерепицу Монтеррей 350 мм, то получится: 350–70=280 (расстояние между балками обрешетки). Это классическая формула, которая может использоваться для любого типа данного покрытия. Специалисты отмечают, что для монтажа именно этого материала требуется делать особенно качественную гидроизоляцияю. Из-за открытых креплений, через отверстия под саморезами на обрешетку будет проникать вода. Поэтому балки крепятся только решетчатым способом, а пленка для изоляции от пара и пыли – только с нахлестом не менее 5 мм.

24 Ноябрь 2015

Металлочерепица Каскад производится в России группой компаний «Металл Профиль» более 10 лет из отечественного сырья, но с применением зарубежного оборудования и технологий. Благодаря этому она отличается высоким качеством профиля и инновационным защитным покрытием. По свойствам металлочерепица от МП максимально приближается к зарубежным аналогам, но по стоимости в несколько раз дешевле.
