Маска хамелеон для сварки: классификация светофильтров и выбор маски

Что такое маска хамелеон?

В отличие от стандартного щитка, сварочный хамелеон поднял защиту сварщика на новый уровень. Принцип работы такой маски заключается в поляризации жидких кристаллов. Во время провокации они меняют направление и препятствуют воздействию ультрафиолета. В масках дорогого ценового сегмента используется многослойная защита, это обеспечивает максимально равномерное затемнение. А дополнительный фильтр обеспечивает блокировку инфракрасного излучения.

В тело шлема встроены сенсоры, которые улавливают дугу и обеспечивают постоянную защиту глаз. Вся конструкция заключена в блок, который с помощью пластиковых светофильтров защищён с обеих сторон. Можно проводить сопутствующие работы (болгаркой, молотком), не снимая защитного шлема с головы. Пластиковые фильтры со временем требуют замены, так как являются расходным материалом. Ключевой момент защитного процесса — скорость срабатывания светофильтра. Время срабатывания профессиональных моделей — 1 миллисекунда.

Защитные свойства хамелеона напрямую зависят от температуры окружающей среды. Если температура ниже минус 10 градусов, срабатывание фильтра замедляется. Добросовестные производители указывают предельную рабочую температуру в паспорте изделия. Настройку регулировок можно проводить во время рабочего процесса. Кнопки имеют удобное расположение и легко управляются при тактильном контакте.

Важно знать! Маску необходимо хранить в отапливаемом помещении, в противном случае уменьшается её ресурс

О достоинствах и недостатках маски «Хамелеон»

Как у любого прибора, у маски «Хамелеон» есть свои недостатки, и о них следует знать. Первым пользователи называют сравнительно высокую стоимость.

Хорошая маска будет стоить от 2 тысяч рублей. Можно купить и более дешёвые варианты китайского производства, но лучше не рисковать

И ещё один нюанс, о котором мы уже упоминали – та самая миллисекунда, которая даётся на срабатывание блока управления.

В остальном – одни преимущества. Прежде всего, очень удобно, что можно подстроить маску под особенности своего зрения и условия работы. Можно отрегулировать плотность светофильтра и нет никакой необходимости постоянно дёргать маску вверх-вниз или придерживать её рукой.

Руки в работе совершенно свободны, а маска надёжно защищает лицо не только от дуги, а и от искр и газов

Традиционная сварочная защита и маска хамелеон: сравнение

Появление классической маски сварщика для защиты глаз произошло около полувека назад. Основу защиты здесь составляет фиксированный светофильтр, который изначально крепился к плотной коже, а затем к щитку из пластмассы.

Подобная маска обеспечивает полноценную защиту глаз во время сварки, однако непригодна для долгой работы со сварочным аппаратом и не может быть отнесена к категории профессиональных масок для сварки.

Отметим главные недостатки классической защиты:

• Световой фильтр недостаточно затемнен, что не позволяет пресекать все ультрафиолетовые лучи, возникающие во время сварочного процесса;
• Маска неудобна для долгого использования. Она массивная, тяжелая, неповоротливая;
• Угол обзора небольшой.

В отличие от стандартной маски сварочной Хамелеон позволяет регулировать и в автоматическом режиме затемнять световые фильтры.

Название данной защите было дано из-за специальных свойств светофильтров, использовавшихся при ее создании, к самостоятельному изменению цвета в различных условиях. Подобное стекло с умным затемнением по эффективности во много раз превосходит стандартные стекла сварочных щитков. Это дарит большое удобство в работе: маска не требует снятия для проверки выполненного шва соответствию требований сварочного процесса.

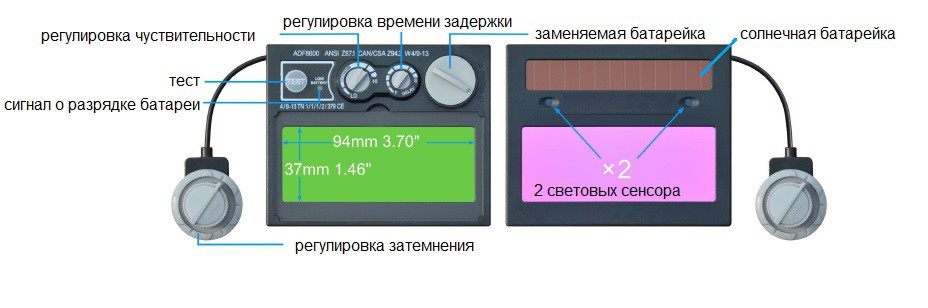

Сварочная маска Хамелеон оснащена регулятором, функции которого сводится к следующим факторам:

• Автоматическая смена фильтров;
• Автоматическая регулировка уровня затемнения стекла;
• Выстроенный в удобной схеме шаг переключения фильтров;
• Восприятие сварочной дуги и возможность регулировки ее восприятия.

Шлем для сварки хамелеон оснащается жидкокристаллическим дисплеем, питание которого идет посредством солнечной или обычной батарейки. Около линзы вмонтированы датчики, которые отвечают за контроль электрической дуги. В тот момент, когда сварка не производится, все фильтры отключаются и сварщик имеет возможность видеть свою работу без необходимости снятия шлема. Как только дуга зажигается, датчики срабатывают и мгновенно затемняют экран фильтрами, не позволяя вредному ультрафиолету проникнуть в глаза. Дополнительно маска снабжена защитным покрытием, которое предохраняет зрение от опасных излучений даже при отключенных фильтрах.

А теперь светофильтр

Светофильтр с полным правом можно назвать главной частью сварочной маски. Современные светофильтры могут различаться и по своим размерам, и по степени затенённости. Их конструкция зависит от модели маски и, конечно же, от особенностей и типов сварочного процесса.

Стандартных размеров стекла несколько: 110 х 90 мм, 102 х 52 мм, 121 х 69 мм. С одной стороны, кажется логичным выбрать стекло побольше, чтобы увеличить поле обзора. Но с другой стороны сразу же повысится риск механического повреждения стекла и, следовательно, лица или глаз сварщика. Так что и здесь в самый раз будет золотая середина.

Самые продвинутые модели современных светофильтров – это хамелеоны, которые подходят практически для всех видов сварочных работ.

Классификация сварочного стекла проста:

• Стекла постоянного затемнения.
• Стекла сменяемого затемнения.
• Диоптрические линзы для сварочных средств.

Светофильтры с постоянным затемнением

Это классические и всем давно привычные модели для сварщиков. В стекла для сварочных масок добавляют в качестве дополнительных химических составных частей никель или медь. Эти добавки – главные факторы затемнения, они снижают пропускную способность стекла к свету. Еще один вариант – зеркальная поверхность для отражения световых лучей.

Защитный фильтр.

Светофильтры с фиксированным затемнением бывают двух степеней: западный DIN и отечественный С. Зависимость степени затемнения от силы тока следующая: чем больше ампер, то есть сила тока, тем выше степень затенённости стекла должна быть в маске. При недостатках этого типа масок, перечисленных выше, есть и значимые преимущества. Прежде всего это прочность, долговечность и дешевизна.

Светофильтры со сменным затемнением

Хамелеоны – стекла нового поколения. Они были изобретены, чтобы избавиться от главного недостатка старых моделей с несменяемыми стеклами – нуждой вручную поднимать стекло вне процесса сварки: чтобы, к примеру, удалить шлак или зачистить шов. Совсем другое дело – хамелеоны с автоматическим затемнением за тысячные доли секунды перед розжигом электрической дуги.

Жидкокристаллический экран – главная фишка хамелеонов. Жидкие кристаллы обладают чудесным свойством: при смене яркости света они одновременно меняют распорядок своего положения. А это меняют световую пропускную способность.

В хамелеоне может быть до трех таких экранов с дополнительной экранной пленкой для защиты от ультрафиолетового и инфракрасного излучений. И это не все: дополнительный полимерный слой предназначен для защиты от капель расплавленного металла.

Вот какие преимущества и особенности имеет светофильтр хамелеон для сварочной маски:

• Использование жидкокристаллических технологий. Фильтры в хамелеонах выполнены из слоя жидких кристаллов со специальной поляризационной пленкой. При прохождении световых лучей эти кристаллы выстраиваются в строгом порядке, блокируя таким образом свет, который становится поляризованным.
• Опасность поражения глаз при сварке обусловлена двумя видами излучения – ультрафиолетового и инфракрасного спектров. Правильно настроенный светофильтр без поляризационной пленки отлично защищает от них. Но если, не дай бог, такие светофильтры выйдут из строя, их защита от УФ и ИФ становится нулевой. А вот хамелеоны будут защищать вас даже в неисправном состоянии: в его конструкцию встроены дополнительные фильтры.
• Хамелеоны чрезвычайно чувствительны к температуре окружающей среды: они теряют свои функциональные свойства при уровне температуры ниже 5 – 10°С. Это происходит потому, что поляризационный слой по своей природе «работает» медленнее в несколько раз при прохладной внешней среде.
• Степень чувствительности фильтра – хамелеона. Иными словами, это порог срабатывания сварочной маски в зависимости от яркости электрической дуги. Этот уровень отлично регулируется: в настройках можно даже исключить автоматическое срабатывание фильтра при ярком солнце.
• Задержка закрытия фильтра также страхует от автоматического срабатывания хамелеона в ответ на яркое свечение раскаленного металла. Это же свойство помогает избежать затухание или мигание светофильтра при коротких остановках процесса сварки. Такого рода регулировки очень важны в условиях современной сварки: ведь электрическая дуга имеет самую различную яркость в зависимости от типа работ. Самая частая норма затемнения светофильтра 9 – 13

Диоптрические линзы

Этот вариант предназначен для особых работ с мелкими деталями или металлом малой толщины. Кроме того, они показаны людям с проблемами в зрении. Диоптрии увеличивают изображение предметов для удобного контроля сварочного процесса.

Лучшие сварочные маски-хамелеоны с ручной регулировкой

Этот виды масок также имеет автоматически затемняющееся стекло, но здесь предусмотрена возможность и ручной регулировки. Такая функция делает работу еще более безопасной, эффективной и комфортной. По этой причине данные средства стоят выше средней цены. Достойными вариантами являются модели, вошедшие в эту категорию.

Fubag Ultima 5-13 Panoramic Black

Это бесспорный лидер нашего ТОПа по соотношению качества и цены. Данная модель инновационна, она имеет большую площадь обзора, 93×100 мм, что облегчает работу в сложных условиях. Ее ценность заключается в возможности сварки в нескольких режимах – TIG, MMA, MIG/MAG. Безопасной эксплуатации способствуют 4 оптических сенсора с повышенной чувствительностью к освещенности и плавная регулировка степени затемнения в диапазоне от 5-9 и от 9 до 13 DIN. За счет этого можно выбирать подходящий вариант, в зависимости от окружающей обстановки.

Включению в рейтинг маски сварщика «Fubag Ultima 5-13 Panoramic Black» поспособствовало то, что она точно, без отклонений реагирует на вспышки света, даже при минусовых и высоких температурах. Ее защита эффективна в границах от -5 до +55°C. Средство имеет изначально затемненное стекло на 4 DIN, несмотря на наличие режима «шлифовки». Это может быть не очень комфортным при заточке швов, так как может понадобиться открывать окно.

Достоинства

• Комфортное расстояние от смотрового окна до глаз;
• Задержка светофильтра на 0.15-0.80 сек;
• Легко найти защитные стекла под заказ;
• Справляется с большими токами;
• Удобное крепление для головы;
• Отличный диапазон регулировок;
• Ударопрочный пластик корпуса.

Недостатки

• Внешняя регулировка степени затемнения;
• Масса в 0.5 кг ощущается на голове.

Модель «Fubag Ultima 5-13 Panoramic Black» успешно применяется как для сварки малым, так и большим током.

Средняя цена: 3990 руб.

ESAB Sentinel A50

Средство индивидуальной защиты внешне похоже на шлем космонавта и прежде всего на фоне других участников рейтинга выделяется устойчивостью к химическому и механическому воздействию. Она изготовлена из прочного нейлона и внутри вполне достаточно пространства для комфортной работы. Открытая задняя часть не мешает нормальной вентиляции во время сварки.

Трудно поспорить с тем, что эта сварочная маска одна из лучших за счет удобной формы и эргономичного регулируемого в 5 положениях оголовья. Это не дает нагрузку на шею и исключает необходимость постоянно поправлять и придерживать щиток. Модель «ESAB Sentinel A50» имеет широкую область применения, ее можно использовать для сварки любых видов – MIG/MAG Pulse, MMA, TIG, а также для зачистки, шлифовки, плазменной и воздушно-дуговой резки металла.

Достоинства

• Полностью закрывает шею;
• Сменные внешние линзы в комплекте (3 шт.);
• Питание от солнечной батареи и аккумулятора;
• Ударопрочный материал;
• Размеры смотрового окна 60×100 мм;
• Хорошая защита от УФ- и ИК-лучей;
• Сенсорный дисплей.

Недостатки

• Вес в 640 г;
• Время просветления от 0,1 до 1 с.

У щитка «ESAB Sentinel A50» затемнение возможно в диапазонах от 5 до 8 и от 9 до 13 DIN, за счет чего маска может использоваться при любом освещении, в том числе на улице. Режим шлифовки активируется кнопкой на внешней стороне средства защиты.

Средняя цена: 16 900 руб.

Интерскол МС-400

Особенность этой сварочной маски в том, что ее можно использовать не только для электрической, но и для газосварки. Она надежно защищает от ожогов глаза, лицо, шею. Тут имеются сменные линзы, которые при необходимости легко можно купить и заменить. Экран автоматически темнеет или светлеет за 0.06 секунд, в зависимости от освещенности. Настройки времени осветления также можно изменить. Удобно, что при необходимости и степень чувствительности светофильтра допускается подкорректировать вручную.

Размеры видимой области 42×92 мм достаточны для хорошего обзора рабочей площади. В рейтинг сварочных масок Интерскол МС-400 попала и за работающие в согласовании друг с другом внешний и внутренний датчики управления, посылающие светофильтру своевременные сигналы при появлении дуги. Второй датчик необходим для того, чтобы не допустить вредного для глаз излучения при случайном закрытии основного сенсора. Они берегут роговицу глаза, не дают ей обжечься и поймать «зайчики». В ней легко ориентироваться, не поднимая окна.

Достоинства

• Ударопрочный материал;
• Вес в 460 г;
• Возможность замены защитного стекла;
• Быстрое обнаружение начала сварки;
• Можно регулировать расстояние от глаза до маски;
• В составе основы отсутствует пластик;
• Удачное расположение датчиков управления.

Недостатки

• Недостаточно полный диапазон степеней затемнения;
• Излишняя защита шеи, что может вызвать дискомфорт.

Средняя цена: 1500 руб.

Параметры

Сварочная маска обладает рядом параметров, которые влияют на качество и цену защитного средства.

Габариты и вес

Размеры и вес влияют на удобство в эксплуатации. Тяжелое громоздкое устройство усложнит работу и скажется на качестве. Особенно это касается веса, так как во время сварочных работ большая нагрузка приходится на шею. Чем легче изделие – тем оно удобнее в использовании.

Единственный случай, когда весом можно пренебречь ради низкой цены, – редкое использование сварки.

Искажение линзы

Данный параметр определяет степень искажения света, проходящего через стекло. Чем меньше показатель – тем более деликатную работу можно делать. Показатель 1 подходит для работы с тонкими швами, однако такая маска будет непрактична при сварке больших труб и других крупных объектов.

Размеры смотровой щели

Размеры смотровой щели напрямую влияют на обзор. Стандартные модели имеют окно 90х40 мм, однако можно найти устройства с окном 120х60 мм.

Материал

Самые дешевые средства защиты изготавливаются из простейшего пластика, более дорогие – из жаростойкого пластика, устойчивого к высокой температуре и механическому воздействию.
В первом случае изделия долго не прослужат.

Тип светового фильтра

Самые дешевые средства защиты оснащаются обычным затемненным стеклом. Степень затемнения обозначается номерами от 1 до 5. Больший номер означает большее затемнение. Например, №1 – самый светлый, предназначен для работы в темном помещении; №5 – самый темный, предназначен для работы на улице в светлое время суток.

Более дорогие маски-хамелеоны имеют другую градацию. Они оснащаются жидкокристаллической панелью, которую можно регулировать. Здесь все наоборот – более высокое число означает меньшее затемнение (от 5 до 15 единиц).

Принцип работы

Сварочные работы — это не только процесс соединения металлических частей. Как правило, они связаны с такими манипуляциями, как подготовка деталей, а также удаление шлаков и шлифовка поверхности. В любом случае для безопасной работы понадобиться защита глаз при сварке от яркого излучения дуги, а при зачистке — от острых осколков.

Старые сварочные маски имели очень хорошие фильтры, но они не предусматривали проведение других работ. И если сварщику нужно было сбить шлак со шва, то нужно было снять защитный щиток и одеть слесарные очки. Естественно, это создавало массу неудобств и замедляло работу.

Для упрощения такой процедуры, кроме фиксированных светофильтров, изначально придумали щитки с подъемными стеклами. Но и такая функция не упрощала задачу, к тому же опять была нужна защита глаз.

Именно для этого была разработана маска сварщика хамелеон.

Ее принцип основывается на затемнении стекол за долю секунды до зажигания дуги, а при естественном освещении светофильтр позволяет все видеть вокруг и проводить необходимые манипуляции. Как это работает?

Такая функция стала возможна благодаря использованию жидкокристаллических экранов. Свойство таких кристаллов — это смена положения при подаче напряжения и блокировка ярких лучей света.

Защита включается за несколько долей секунды до зажигания дуги, а срабатывает она за счет датчика на фотоэлементе.

Светофильтры хамелеона имеют сложную многослойную структуру. Это и обязательная внешняя защита системы от высокой температуры и брызг расплавленного металла, и отсечение ярких бликов вместе с инфракрасным и ультрафиолетовым излучениями.

При отсутствии ярких лучей маска позволяет все видеть и в ней можно работать со шлифовальными и другими инструментами.

Вся система управляется маленьким электронным блоком, запитанным от аккумулятора, который самостоятельно заряжается от солнечной панели. Но даже при полной разрядке светофильтры обеспечат защиту зрения от вспышек дуги.

Советы по выбору

Если сварочные работы носят разовый характер, и маска будет большую часть времени лежать в гараже, то выбор следует делать в пользу классической модели. Она стоит дешево и хорошо защищает глаза. Такое устройство отлично подойдет для сварки водопроводных или канализационных труб. Цена на классическую модель составляет 300-500 руб.

При работе с жестью, нержавейкой и другими тонкими металлами выбирать следует маску-хамелеон. Она подойдет профессиональному сварщику и долго прослужит своему хозяину. Цена устройства – от 1000 до 5000 руб.

Маска с вентиляцией будет актуальна только в экстремальных условиях, например, в шахте. Стоит такое изделие от 50 до 100 тыс. руб.

ГОСТ, регулирующий характеристики светофильтров

Есть специальный ГОСТ 12.4.035-78, регламентирующий требования к сварочным маскам. Хотя разработан он более 40 лет назад, но на протяжении этого времени в него вносили необходимые изменения, поэтому он действует и сейчас. Здесь описаны основные технические требования к сварочным маскам, очкам, щиткам, используемым в них светофильтрам и другие важные нюансы.

Есть ГОСТ с требованиями для светофильтров.

Перечень маркировок

Указывая технические характеристики, на маску наносят следующие обозначения:

1. Степень затемнения – основной показатель, указывающий на то, для каких работ подходит указанное защитное стекло. В России этот параметр маркируют буквой С, а за рубежом – DIN. Чем больше цифра, тем меньше пропускная способность стекла и наоборот.
2. Уровень рассеивания света. Он характеризует скорость реагирования фильтра на изменение светового потока, который возрастает с увеличением силы тока сварки. Этот показатель учитывают только для моделей, имеющих фильтры с автоматическим затемнением. Есть 3 степени, если указана цифра 1, то защита срабатывает быстро, четкость изображения высокая.
3. Однородность затемнения. При производстве цветных стекол используют соединения разных металлов. Если была нарушена технология, они плохо гомогенизированы, поэтому материал получается неоднородным, в результате некоторые участки фильтра будут затемнены больше, другие меньше. Гарантией высокого качества является 1 класс.
4. Оптический вид стекла. На этот показатель влияют используемые для его изготовления материалы. Если указана цифра 1, значит, этот светофильтр обеспечивает затемнение независимо от того, под каким углом на него попадает световой луч. Сварщику надо думать о производственном процессе, а не о том, как правильно повернуть голову по отношению к месту проведения работ.

Таблица соответствия метода сварки и степени затемнения

Согласно международным стандартам, уровень затемнения фильтров обозначают цифрами от 9 до 13 DIN. Им соответствует российская классификация С4-С8. Например, 9 DIN = С4, а 13 DIN = С8.

Затемнения фильтров обозначают цифрами.

При выборе степени затемнения обязательно учитывают метод сварки.

Таблица: рекомендуемые показатели затемнения в зависимости от используемого вида сварки

Метод сварки	Ток, А
40	70	125	175	225	300	400	500
Штучным электродом	8	9	10	11	12	12	13	14
Полуавтоматическая, в среде защитных газов (углекислого, азота)	8	9	10	11	12	12	13	13
Вольфрамовым электродом в среде аргона	9	10	10	11	12	12	14	14
Полуавтоматическая, в среде защитных газов (гелия, аргона)	8	9	10	11	11	12	13	14
MIG/с легкими сплавами	9	9	10	11	12	12	14	14
Дуговая резка	10	10	10	11	12	13	14	15
Плазменная резка	–	–	10	12	12	13	–	–
Микроплазменная резка	8	8	10	11	12	12	–	–

Рекомендуем к прочтению Как самому сделать сварочный стол

Неисправности фильтра

В светофильтре что-то не так:

• Если затемнение неодинаковое справа и слева, то есть неравномерное, нужно отрегулировать расстояние между глазами и сварочным стеклом.
• Фильтр мерцает и не затемняется. Чаще всего причина тому – загрязнение или дефект стекла. В этом случае его нужно очистить или заменить. Если вы работаете с низким током, настройте фильтр на «медленно».
• Низкая чувствительность фильтра может наблюдаться при низких температурах воздуха, обычно такой рубеж – минусовые 5°С.
• Причина плохой видимости чаще всего элементарная – это грязное стекло. Или неверная настройка затемнения.

Размеры и технические характеристики

Сменные стекла сварочных масок зачастую имеют одинаковые размеры, но иногда встречаются небольшие отличия, которые делают невозможной взаимную замену различных стекол в одну маску или щиток. Размер становится одним из главных параметров при подборе детали для ремонта или в качестве запасной, так как слишком большие или маленькие вещи могут оказаться неподходящими. Здесь представлены популярные модели стекла для сварочной маски, которые используются современными мастерами.Размеры стекол сварочных масок:

Модель	Размеры
Кентавр СМ-102	110x90x9
Днепр М-МЗП 480	110x90x9
Кентавр СМ-301	110x90x9,9
Forte-M006	108×80
Кентавр СМ-151	110x90x9
Днепр М-МЗП 460	110x90x9
Кентавр СМ-303	110x90x9,5

Особенности выбора стекла

Если вы используете сварочный аппарат или газовую горелку, то для этого могут потребоваться различные виды защитного стекла для сварочной маски. На современном рынке представлено множество вариантов, которые представлены различными параметрами

В первую очередь стоит обратить внимание, какой размер имеет изделие, так как в ином случае можно столкнуться с проблемой, что стекло попросту не подойдет для щитка или маски. Далее нужно решить, какой тип вам удобнее использовать. Обыкновенные стекла с постоянным затемнением оказываются намного более дешевыми, но работать в них не всегда удобно, так как приходится зажигать дугу вслепую, а также приходится менять стекла для различных режимов работы

Стекло для сварочной маски хамелеон является более практичным и именно по этой причине его выбирают профессионалы

Обыкновенные стекла с постоянным затемнением оказываются намного более дешевыми, но работать в них не всегда удобно, так как приходится зажигать дугу вслепую, а также приходится менять стекла для различных режимов работы. Стекло для сварочной маски хамелеон является более практичным и именно по этой причине его выбирают профессионалы.

Стекло для маски Хамелеон

Одной из основных характеристик является время срабатывания фильтра. Здесь параметры могут сильно отличаться. Максимальным временем на данный момент является 0,033 секунды. В среднем этот показатель составляет 0,0001 или 0,00001 и ниже. Чем быстрее срабатывает затемнение, тем в большей безопасности находятся глаза мастера. Стоит отметить, что здесь имеется зависимость от температуры окружающей среды. Чем она больше, тем быстрее работает датчик, так что в данных указываются максимальные значения.

Чтобы не зависеть от режимов работы, следует подбирать защитное стекло для сварочной маски хамелеон, которое бы имело универсальные параметры. Таким образом, значения по затемнения в спокойном состоянии должно равняться 4 DIN. В рабочем состоянии оно должно находиться от 9 до 13 DIN. В некоторых моделях параметры являются более низкими, что не позволяет использовать толстые сварочные электроды и мощные виды сварки. Стекло должно иметь плавную регулировку затемнения, хотя может сойти и со ступенчатой, только она будет менять значение затемнения скачками. Угол попадания сварочной дуги на стекло не должен влиять на ее затемнение, что увеличит эффективность работы. Оптический класс должен быть максимально высоким для чистоты просматриваемой области. Если стекло зависит от элементов питания, то желательно выбирать модели с двумя автономными источниками. Не лишним будет наличие дополнительной защиты от излучения и бликов.

Маркировка и расшифровка

Стекло темное для сварочной маски может иметь ряд дополнительных обозначений в маркировке:

• У – имеет дополнительное упрочнение, которое сделано с помощью минералов. Они повышают уровень защиты от попадания твердых частиц во время работы;
• Г-1 – применяется для газовой сварки, а также при вспомогательных работах с электросваркой;
• Г-2 – применяется для газовой сварки при средних мощностях;
• Г-3 – применяется для газовой сварки при высоких мощностях;
• Д-1 – используется при работе возле доменных печей, в кузнечных цехах и рядом с прокатными станами;
• Д-2 – используется при работе у доменных печей;
• Д-3 – используется при работе у доменных и стекловарных печей;
• П-1 – применяется во время работы в кузнечных цехах, у нагревательных печей и прокатных станов;
• П-2 – применяется во время работы у металлургических печей, температура которых достигает до 1200 градусов Цельсия;
• П-3 – применяется во время работы у металлургических печей, температура которых достигает 1500 градусов Цельсия;
• В-1 – на работах монтажного вспомогательного, хозяйственного и строительного типа, которые ведутся на открытых площадках;
• В-2 – на вспомогательных работах во время проведения электрической и газовой сварки, которые ведутся на открытых площадках.

Популярные модели, которые предлагает рынок

Лидирующими странами по производству масок и фильтров являются Тайвань и Китай. Но иногда их качество изделий оставляет желать лучшего: фильтры работают некорректно, что негативно сказывается на зрении сварщика. Отечественный производитель обеспечивает изделиями достаточного качества, но иногда фильтр некорректно срабатывает при работе с аргонно-дуговой сваркой.

Корейская марка OTOS, иногда поступающая в продажу под брендом из Франции GYSMATIC, имеет слабое место — фильтр. Были случаи расслоения, а также появления пятен и микротрещин.

Маски, которые предлагает Европа, выше в цене, но их качество стабильно высокое. Фильтр одного образца может не подойти к другому изделию. Далее, несколько брендов, которые производят качественные маски, имеющие соответствующий сертификат качества:

• TECHMEN.
• OPTREL.
• OTOS.
• SPEEDGLAS.

Совет профессионала. Если во время сварочных работ возникает дискомфорт в виде жжения, усталости и слезоточивости глаз, нужно отказаться от использования такой маски. Скорее всего, изделие низкого качества.

Теперь вам известны все секреты щитка хамелеон. От качественной защиты зависит не только здоровье глаз сварщика, но и качество текущей работы.

Виды сварочных масок

На данное время существует 4 основных вида сварочных масок.

Сварочный щиток является самым простым видом маски, но имеет существенный недостаток. Он занимает одну руку, чтобы его держать перед лицом. Это создаёт неудобство, а во многих случаях приводит к невозможности его применения.

Поэтому используют традиционную маску с механизмом подъёма и откидывания щита. Передняя часть, являющаяся щитом, приподнимается и фиксируется временным удержанием над головой, таким образом, что движением головы маска возвращалась в рабочее состояние. Несмотря на то, что такая маска приобрела самое широкое применение, она несвободна от большого количества неудобств и недостатков. Во-первых, «кивок» головой для возвращения маски в состояние защиты сбивает концентрацию внимания на предмете работы. Во-вторых, в труднодоступных местах и в нестандартных положениях использование маски такого типа может быть невозможным.

Существуют также маски с подъёмными светофильтрами, достоинством которых стало не только возможность использования в труднодоступных местах, но и наличие постоянного прозрачного окна, защищающего от ультрафиолетовых и инфракрасных излучений.

Есть сварочные маски, дополненные фильтрацией воздуха, защищающие органы дыхания от попадания вредных газов и отравлений.

В последнее время самую большую популярность приобрела маска типа «хамелеон». Достоинством этого типа масок является наличие специального электрического светофильтра. Который содержит жидкокристаллический слой с поляризационными плёнками, теряющими прозрачность при прохождении через них управляющего тока. Для увеличения качества затемнения в более дорогих аппаратах применяется несколько слоёв ЖК.

Подробно рассматриваться будет последний, недавно возникший вид – «хамелеон». Он имеет самое широкое распространение и может сильно отличаться по характеристикам, удобству и дизайну.

Виды светофильтров для электросварки

Первыми защитными средствами органов зрения были темные стекла, не пропускающие свет. С развитием технологий появились удобные светофильтры, способные изменять степень затемнения в зависимости от излучения.

У каждого вида имеется своя характеристика с положительными качествами и недостатками.

С постоянным

В стекло при его изготовлении добавляется никель или медь. Они значительно сокращают количество ультрафиолетовых и инфракрасных лучей, отражая их, как зеркало.

Выбрать подходящее стекло можно исходя из предстоящих работ, по маркировке и коэффициенту затемнения. Кроме этого надо точно знать посадочный размер на маске. Поскольку стекла имеют разные размеры.

Важно! Неудобство использования в том, что стеклянный светофильтр приходится постоянно переставлять при изменении размера и мощности дуги, например сварка шва в несколько уровней с разными по диаметру электродами.

Со сменным

В светофильтры могут вставляться полимерные пленки, и они меняют свое затемнение в зависимости от яркости света, падающего на поверхность. По этому принципу создаются очки для применения в быту, прозванные Хамелеон. Недостаток полимерных светофильтров во времени срабатывания. При начале сварки, первые лучи могут попасть в глаза.

На такие фильтры дополнительно устанавливают поляризационный защитный слой, отсекающий УФ и ИК излучение.

Полимерные фильтры со сменным затемнением удобно использовать в газовой сварке и резке, где происходит постепенное расплавление металла.

Диоптрические линзы

Диоптрические линзы устанавливаются на маски, но не являются самостоятельными фильтрами. Они используются как увеличительное стекло при работе с мелкими деталями. В случае плохого зрения у сварщика, ему следует подобрать стекло с соответствующими диоптриями, чтобы постоянно использовать, поскольку обычные очки под маску одевать проблемно.

Для маски хамелеон

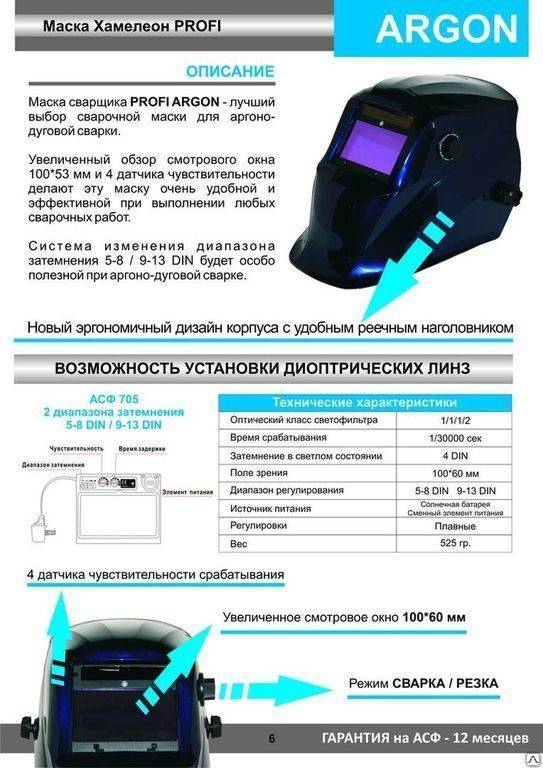

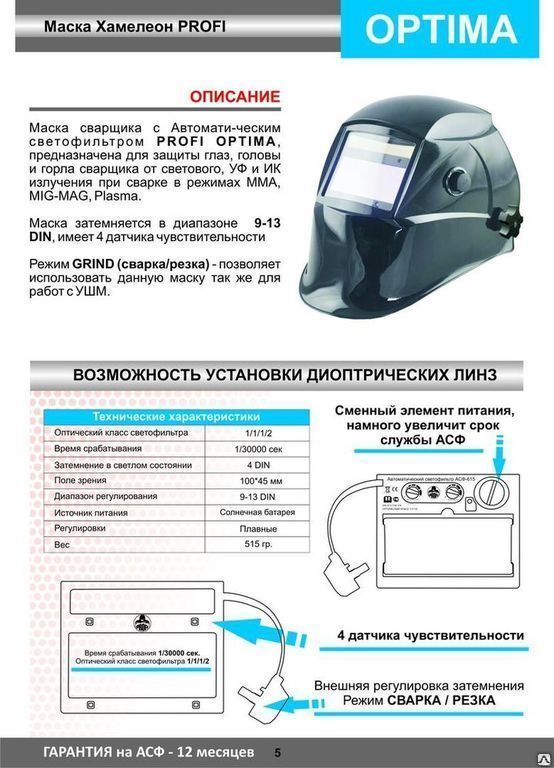

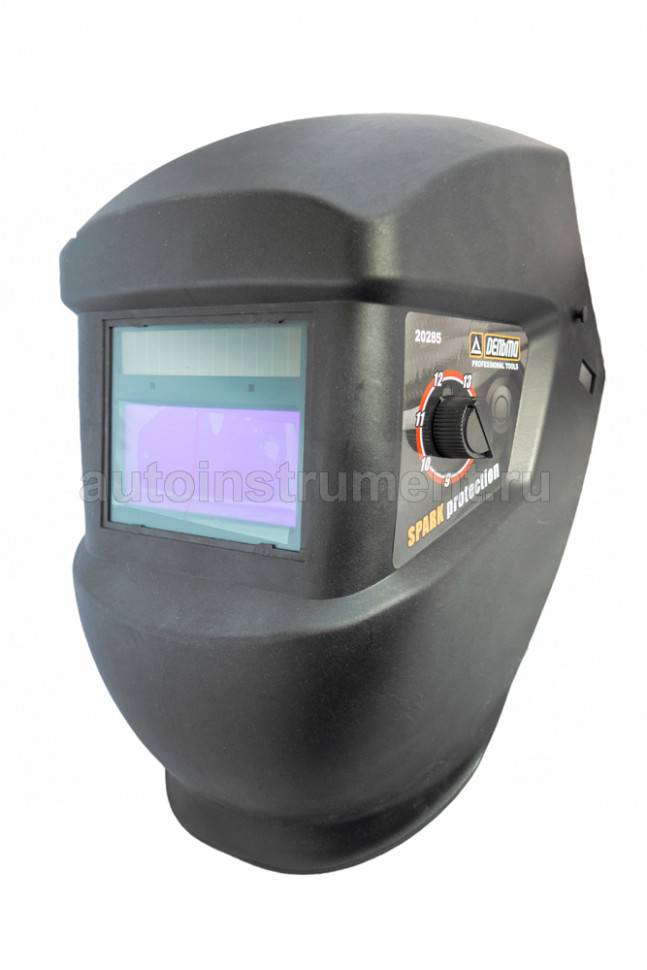

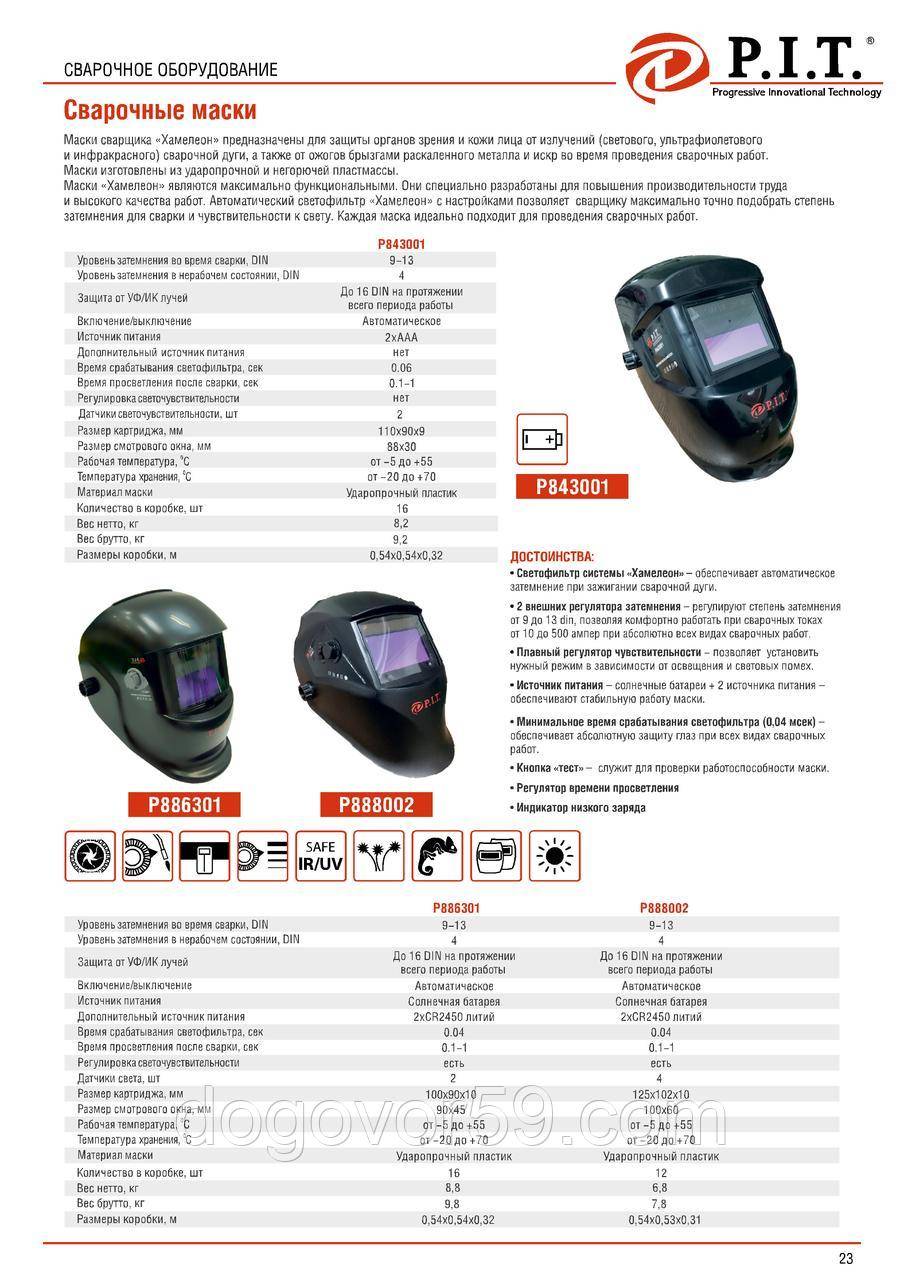

Светофильтр для маски «хамелеон» представляет собой электронный механизм, работающий от блока питания. Основной фильтрующий элемент – жидкокристаллическая пленка. При попадании на нее света, кристаллы меняют свою поляризацию и не пропускают определенные лучи. Активность работы жидких кристаллов зависит от силы подающегося на пленку тока.

Качественная работа светофильтра в маске «хамелеон» может зависеть от многих факторов. Жидкокристаллическая основа чувствительна:

• к перепадам температур;
• длительному не использованию;
• вибрации;
• динамическим нагрузкам;
• чистоте наружного стекла.

Выбор маски зависит от типа производимых работ. Регулировка прозрачности производится в определенном диапазоне. Степень защиты определяется количеством пленок в фильтре, из может быть от 1 до 3 шт.

Зарядка фильтра производится от сменной литиевой батареи или встроенной солнечной панели, расположенной на лицевой стороне маски выше стекла.

Основное достоинство светофильтра «хамелеон», что маску не нужно снимать, чтобы увидеть место сварки, обить шлак. Она становится прозрачной при отсутствии яркого излучения.
