Что обозначает маркировка кабелей

МАРКИ ПРОВОДОВ

Марка	Сечение жил, мм	Число жил	Характеристика	Применение
АПВ	2,5-120	1	Провод с алюминиевой жилой, поливинилхлоридной изоляцией	Для монтажа силовых и осветительных сетей в трубах, каналах
АППВ	2,5-6	2; 3	Провод с алюминиевыми жилами, поливинилхлоридной изоляцией, плоский, с разделительным основанием	Для монтажа силовых и осветительных сетей по стенам, перегородкам,  скрытая проводка, в трубах, каналах
АПР	2,5-120	1	Провод с алюминиевой жилой, резиновой изоляцией, в оплетке из хлопчатобумажной пряжи. пропитанной противогнилостным составом	Для прокладки в трубах
АППР	2,5-6	2; 3	Провод с алюминиевыми жилами, резиновой изоляцией	Для прокладки по деревянным конструкциям жилых и производственных зданий
АПРН	2,5-120	1	Провод с алюминиевой жилой, резиновой изоляцией, в негорючей оболочке	Для прокладки в сухих и сырых помещениях, в каналах, на открытом воздухе.
ПВ-1	0,5-95	1	Провод с медной жилой, поливинилхлоридной изоляцией	Для монтажа силовых и осветительных сетей в трубах, каналах
ПВ-2	2,5-95	1	Провод с медной жилой, поливинилхлоридной изоляцией, гибкий	Для монтажа силовых и осветительных сетей в трубах, каналах
ППВ	0,75-4	2; 3	Провод с медными жилами, поливинилхлоридной изоляцией, плоский, с разделительным основанием	Для монтажа силовых и осветительных сетей по стенам, перегородкам,  скрытая проводка, в трубах, каналах
ПР	0,75-120	1	Провод с медной жилой, резиновой изоляцией, в оплетке из хлопчатобумажной пряжи, пропитанной противогнилостным составом	Для прокладки в трубах
ПВС	0,5-2,5	2; 3	Провод гибкий, со скрученными с медными жилами, поливинилхлоридной изоляцией, поливинилхлоридной оболочкой	Для подключения  бытовых электроприборов – стиральных машин, пылесосов, удлинителей
ПРС	0,5-4	2; 3	Провод гибкий, со скрученными с медными жилами, резиновой изоляцией, резиновой оболоччкой	Для подключения  бытовых электроприборов – стиральных машин, пылесосов, удлинителей
ПУНП (ПБПП)	1,5-4	2; 3	Провод с медной жилой, поливинилхлоридной изоляцией, поливинилхлоридной оболочкой	Для прокладки в осветительных сетях, монтажа и присоединения приборов слабого тока бытового назначения
МГШ	0,05-0,12	1	Провод монтажный, гибкий с медной жилой, с шелковой изоляцией	Для стационарного и подвижного монтажа внутриблочных и межблочных соединений в электронных и электрических устройствах
МГШВ	0,12-1,5	1	Провод монтажный, гибкий, с медной жилой, с комбинированной шелковой и поливинилхлоридной изоляцией	Для стационарного и подвижного монтажа внутриблочных и межблочных соединений в электронных и электрических устройствах
ТРП (лапша)	0,4-0,5	2	Провод с медной жилой, полиэтиленовой изоляцией, с разделительным основанием	Для открытой и скрытой проводки телефонной сети

Монтажные провода

Монтажные провода – специфический вид проводников. Они нужны для сбора электрических щитов, соединения элементов электрических схем. В маркировке такого провода есть специфические моменты:

• Во-первых, в ней отсутствует буква «П» — провод. Вместо нее ставится литера «М» — монтажный.
• В изготовлении используются специфические варианты изоляции. Так, бука «Ш» указывает на применение искусственного шелка (полиамидного типа).
• Буква «Г» обозначает многожильные проводники.

Провод «МГШВ» сделан из меди, относится к монтажной группе. В качестве изоляции применен полиамидный шелк, но провод имеет также общую защитную оболочку из ПВХ.

В остальном монтажные провода обозначаются с использованием той же системы кодирования, что применяется для кабелей.

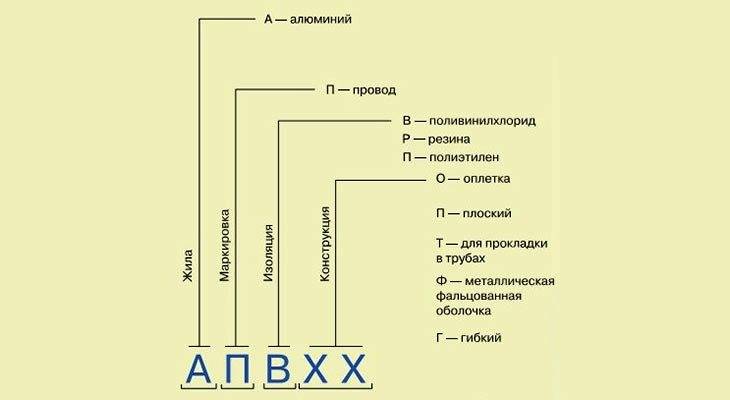

Расшифровываем маркировку

Расшифровка характеристик провода или кабеля начинается с символьной маркировки, нанесенной производителем на изоляцию – в ней, как правило, находится исчерпывающая информация о материалах, из которых сделан проводник, и других параметрах. Порядок символов и их значения установлены ГОСТ, за исключением ситуаций, когда проводники изготавливают

Итак, первая буква в маркировке любого кабеля обозначает металл изготовления жил, но ставится она не всегда. Дело в том, что помечаются только алюминиевые провода – заглавной буквой «А». А при наличии медных жил никакое обозначение не наносят.

Вторая (в медных проводах – первая) буква в маркировке позволяет узнать назначение кабеля. Здесь используются следующие коды:

• П – плоский;
• М – монтажный;
• Ш или П(У) – установочный;
• МГ – монтажный кабель с наличием гибких жил;
• К – контрольный.

Третья буква в маркировке электрических проводников служит для обозначения изоляционного материала жил. Их разнообразие довольно велико:

• В/ВР – оболочка из поливинилхлорида;
• Р – для изоляции жил используется резина;
• Н/НР – огнеустойчивая резина или найрит;
• К – капроновая оболочка;
• Л – лакированная изоляция;
• П – полиэтилен;
• Ф – фальцон;
• Э – эмаль;
• Ш – шелк полиамидного типа;
• О – полиамидно шелковая изоляция заключается в оплетку;
• Э – экранированная изоляция;
• Г – изоляционная оболочка с наличием гибких жил;
• С – стекловолокно;
• Т – в конструкцию изоляции включен несущий трос.

Маркировка кабеля из резиновой изоляции, у которого есть дополнительная защита из найрита или ПВХ, делается так: сначала указываются вышеописанные символы, а затем маркировка жил.

Расшифровка следующего символа дает понять, какие особенности конструкции имеет данный кабель. Согласно действующему ГОСТ, это следующие буквы:

• А – асфальтированный кабель;
• Б – кабель с бронирующими лентами;
• Г – гибкий провод без защиты;
• К – кабель бронированный с помощью проволоки круглой формы;
• Т – провод, предназначенный для прокладывания в трубах;
• О – у кабеля есть дополнительная защита из оплетки.

Сокращение frls в конце маркировки кабелей относится к обозначениям степени соответствия требованиям пожарной безопасности. FRLS образуется от двух сокращений, описывающих характеристики материалов проводника: FR – огнестойкость, LS – низкое дымовыделение

Благодаря этому кабель в исполнении frls не поддерживает горение даже когда прокладывается группой, и даже сохраняет свою работоспособность некоторое время в условиях пожара (это важно, к примеру, для работы противопожарной системы). Чаще всего в исполнении frls используются кабели ВВГнг-FRLS (силовой), КПСЭнг(А)-FRLS, КСБНГ(А)-FRLS (кабели для систем противопожарной защиты)

РАСШИФРОВКА МАРКИРОВКИ ПРОВОДОВ И КАБЕЛЕЙ ИМПОРТНОГО

ПРОИЗВОДСТВА

Силовой кабель.

N – кабель изготовлен согласно немецкому стандарту VDE ( Verband
Deutscher

Elektrotechniker – союз германских электротехников).

Y – Изоляция из ПВХ.

H – Отсутствие в ПВХ-изоляции галогенов (вредных органических
соединений).

M – Монтажный кабель.

C – Наличие медного экрана.

RG – Наличие брони.

Контрольный кабель.

Y – ПВХ-изоляция.

SL – Кабель контрольный.

Li – Многожильный проводник выполнен по немецкому стандарту
VDE.

Монтажные провода.

H – Гармонизированный провод (одобрение HAR).

N – Соответствие национальному стандарту.

05 – Номинальное напряжение 300/500 В.

07 – Номинальное напряжение 450/750 В.

V – ПВХ изоляция.

K – Гибкая жила для стационарного монтажа

Расшифровка маркировки кабеля по видам

Мы рассмотрим маркировку кабелей по основному материалу (алюминиевый, медный, резиновый, бумажный), по назначению (силовой, электрический, оптический, самонесущий), по типу изоляции (ПВ, ВВГ).

Расшифровка маркировки бумажного кабеля

Расшифровка маркировки кабеля бумажного, пропитанного изоляцией, кабеля (БПИ)

Маркировка	Кабель
А	алюминиевая жила
Б	броня из тонких стальных лент
АБ	алюминиевая броня
СБ	свинцовая броня
С	оболочка из свинца
О	отдельная жила (свинцовая)
П	броня из оцинкованных стальных плоских проволок
К	броня из оцинкованных стальных круглых проволок
В	бумажная изоляция с обедненной пропиткой
б	нет подушки
л	есть подушка и лавсановая лента
2л	двойная лента
Г	нет защитного покрова
н	наружный покров негорючий (после брони)
Шв	покров из выпрессованного шланга (поливинилхлорид)
Шп	покров из выпрессованного шланга (полиэтилен)
Швпг	пониженная горючесть
ож	однопроволочная жила (в конце)
У	бумажная изоляция с повышенной температурой нагрева
Ц	бумажная изоляция с пропиткой

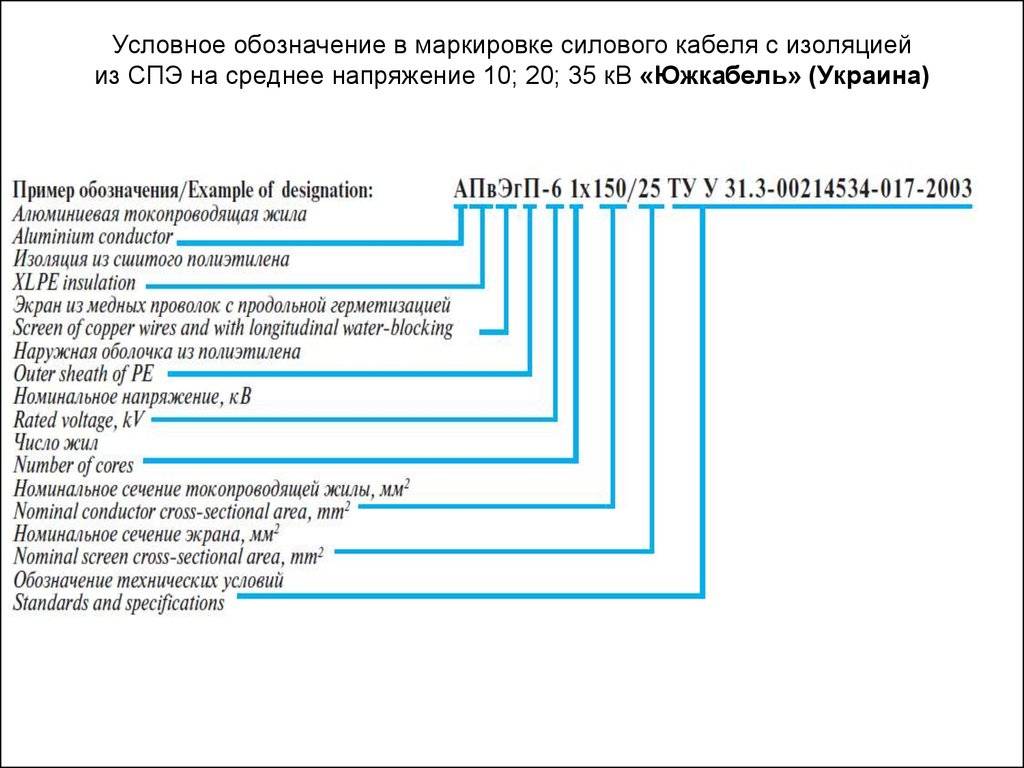

Расшифровка маркировки силового кабеля

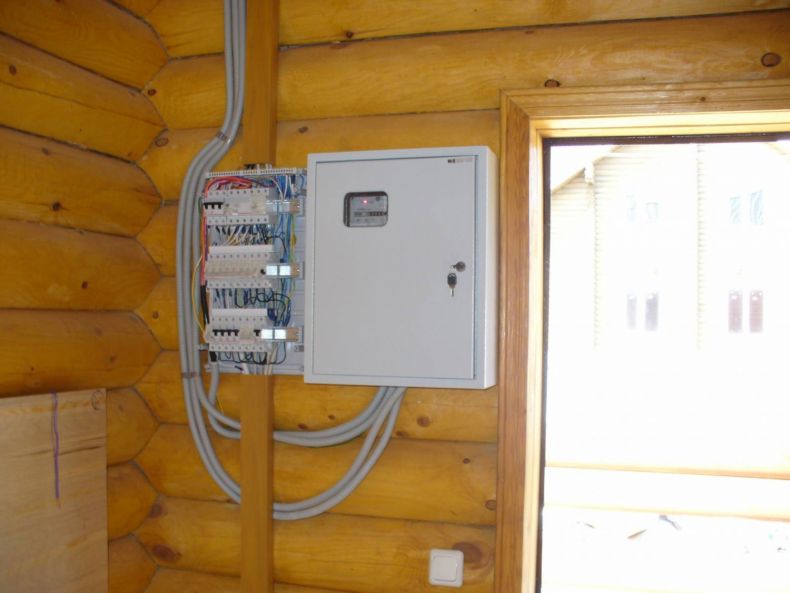

При монтаже прокладки проводов в любом помещении необходимо уделить особое внимание схеме

Важно при этом знать и типы, и обозначение проводов и кабелей

Расшифровка маркировки контрольного кабеля

Маркировка	Расшифровка
А	алюминиевая или медная жила
В	(вторая) изоляция ПВХ
В	(третья) оболочка ПВХ
П	полиэтиленовая изоляция
Пс	самозатухающая полиэтиленовая изоляция
Г	нет защитного покрова
Р	резиновая изоляция
К	(вторая или первая буква) контрольный кабель
КГ	гибкий кабель
Ф	фторопластовая изоляция
Э	(в начале) электрический кабель для штатных условий, (в конце или в середине) экранированный кабель для защиты от электромагнитного излучения

Буквенно-числовая маркировка кабеля (сечение жил и их количество)

Маркировка/технические характеристики и применение

Модель	Описание
	Простейший провод с одной медной токоведущей жилой и изоляцией из ПВХ разных цветов. Применяется для стационарного монтажа электрооборудования в силовых сетях и осветительных для монтажа станков, механизмов и электрических стационарных машин.

Маркировка кабеля ВВГ

Маркировка/применение

ВВГ	Силовой кабель, используемый для освещения и питания в открытых кабельных стационарных сооружениях и внутри помещений
ВВГнг	Кабель данного типа содержит в изолирующем слое галогеновые элементы, препятствующие горению
АВВГ	Кабель с алюминиевыми жилами, с изоляцией токоведущих жил из ПВХ оболочкой, внешней оболочкой из ПВХ пластика, без дополнительной защиты пластика, применяется для прокладки воздушной линии электропередач, прокладки сети по кабельным эстакадам, мостам и даже в блоках, для монтажа проводки в помещениях взрывоопасных и пожароопасных, электромонтаж в частично затопленных, сухих и сырых помещениях

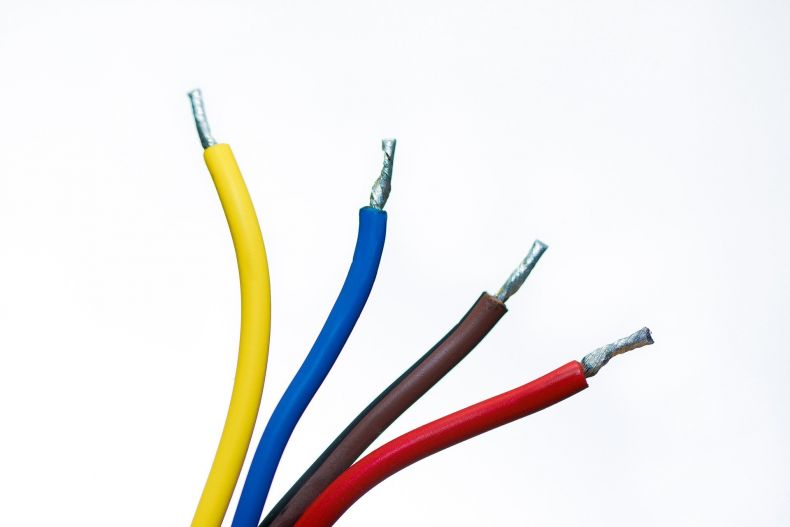

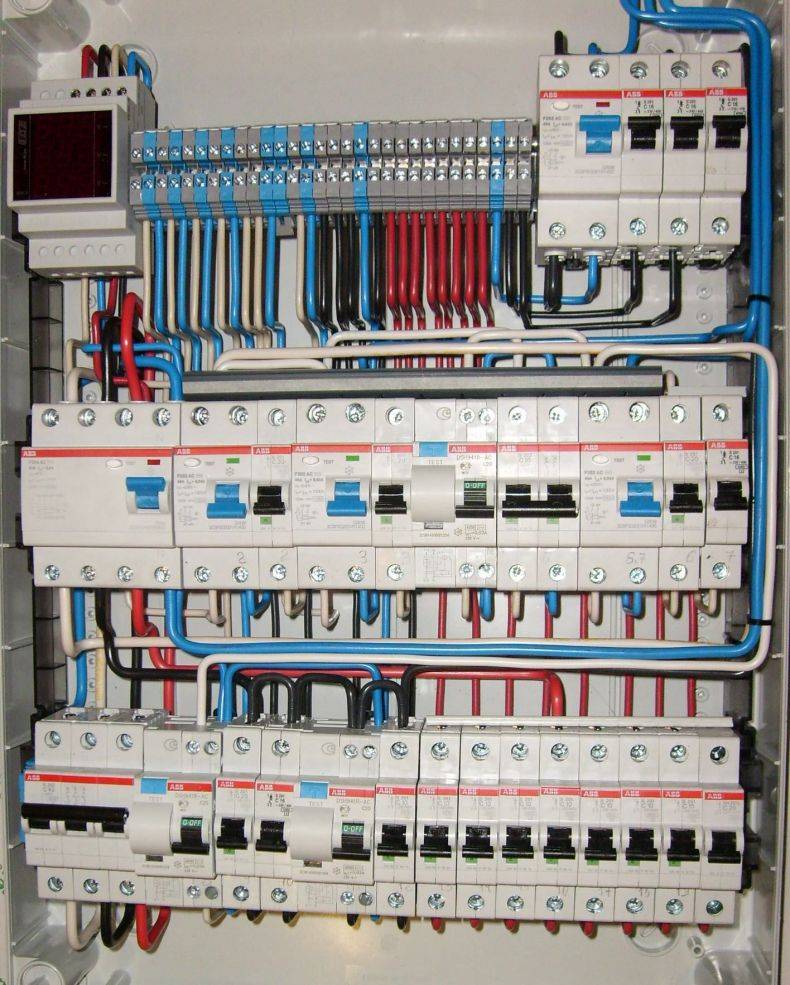

Цветовая маркировка кабеля

Обозначения, наносимые производителем на провод, во многом схожи с кодами, которые используются для маркировки кабеля. Буквенные обозначения для материалов токопроводов и изоляционных оболочек в целом почти идентичны, хотя есть нюансы.

Так как проводов выпускается огромное количество видов, то для извлечения детальной информации о характеристиках изделия лучше пользоваться специальными таблицами или спецификациями производителя.

При монтаже отдельные провода в кабеле легко спутать, поэтому практически всегда выпускаются пучки проводов разных цветов. Помимо монтажных преимуществ, цветовая индикация несет и другую информацию. Строго говоря, эта информация «гостирована», то есть производитель раскрашивает провода не произвольным образом.

Так заземляющий провод всегда делается желто-зеленым, «ноль» и средний проводник выполняется в оттенках синего. А для фазы применяют белый, красный и некоторые другие оговоренные стандартом цвета (есть специальные таблицы).

Телефонные провода и кабели

Телефонные кабели и провода бывают 2 типов. Одни используют для прокладки нескольких линий (не более 400), а другие — чтобы разводить уже по квартирам.

Несколько примеров:

1. ТППэт. Используют для большого количества абонентов. Имеет 2 провода, которые переплетены. Используется мягкая проволока из меди. Изоляция сделана из полиэтилена, как и наружная прослойка.
2. ТРВ. Это распределительный кабель. Может быть 1- и 2-парным. Имеет плоскую форму, основание разделено. Внутри медная жила с 1 проволокой. Используется изделие внутри зданий.
3. ТРП (провод «лапша»). По характеристикам аналогичен предыдущему, но имеет полиэтиленовое покрытие, так что обладает и устойчивостью к факторам внешней среды. Благодаря этому подходит для наружного использования.

Это основные разновидности телефонных кабелей.

Для чего необходима

ГОСТ 18690-2012 постановил, что каждое кабельное изделие подлежит знаковой маркировке. Это намного упрощает подбор изделия. Благодаря этому параметру можно определить:

• из чего состоит провод и число жил. В основном проводники производятся из меди, могут быть одножильные и многожильные;
• из чего состоит изоляционный слой. В большинстве случаев используется ПВХ материал;
• также в маркировке указывается площадь сечения проводов, благодаря которой можно определить внутреннее сопротивление.

Обратите внимание! В интернете есть множество таблиц, которые помогают разобрать названия проводов. На сегодняшний день существует более 300 обозначений, с помощью которых могут маркироваться российские и импортные провода

Ниже можно прочесть подробную расшифровку самых распространенных изделий.

Буквенная маркировка кабелей

Маркировка кабелей подразумевает кодирование, в котором заключено обозначение материала жилы и оболочки, изоляция, сечение провода, тип защиты и наличие брони.

Первое, с чего начинается расшифровка маркировки, это буквенно-цифровые надписи. Согласно ГОСТ16442-80, а также ТУ16.71-277-98 для обозначения кабелей используются группы букв. Так, если в начале стоит литера «А», значит провода алюминиевые, если же она отсутствует — провода медные. Второй знак дает представление о виде кабеля. Здесь вариантов несколько:

• «П» — плоский;
• «К» — контрольный;
• «М» — монтажный;
• «Ш» или «П(У)» — установочный;
• «МГ» — монтажный, обладающий гибкой жилой.

Третья буква (или группа) позволяет определить качество изоляционного материала:

• «П» — полиэтилен;
• «В» или «ВР» — поливинилхлорид;
• «Р» — обычная резина;
• «К» — картон;
• «МЭ» — эмаль;
• «Ш» («О») — полиамидный шелк (оплетка из шелка);
• «С» — стекловолокно;
• «Н» или «НР» — найрит;
• «Л» — лак;
• «Ф» — фальцоновая изоляция;
• «Э» — экранированная изоляция;
• «Г» — гибкая жила;
• «Т» — несущий трос.

Последние буквы означают вид оболочки (покрова), наличие брони и наполнение кабеля:

• «А» – алюминиевая,
• «П» – полиэтиленовая;
• «Р» — резиновая;
• «В» – поливинилхлоридная;
• «С» — свинцовая;
• «К» — броня из оцинкованной проволоки;
• «Э» — экран из медной проволоки;
• «Пс» — оболочка из самозатухающего полиэтилена;
• «НР» — резиновая изоляция и оболочка;
• «LS» — с пониженным дымовыделением;
• «FR» — повышенной огнестойкости;
• «М» — кабель маслонаполненный;
• «Б» — броня из стальных лент;
• «Г» — газонаполненный кабель без защитного слоя;
• «Шв» — оболочка из поливинилхлоридного шланга;
• «Шп» — полиэтиленовый шланг;
• «нг» — не поддерживает горение.

Числа в маркировке указывают на количество жил и их сечение.

Приведем несколько примеров.

1. АСБ 7×2.5 – алюминиевый 7-ми жильный кабель сечение которого 2,5 мм2, с броней и свинцовой оболочкой.
2. Маркировка «АСГ» свидетельствует о наличии алюминиевой жилы, бумажной изоляции и свинцовой оболочки без защитных покровов.
3. АВВГнг 3×4 — 3-х жильный алюминиевый кабель, имеющий изоляцию и оболочку из поливинилхлорида, без защитного покрова и не поддерживающий горение. Сечение данного кабеля составляет 4 мм2.

Кроме того, некоторые кабели снабжаются специализированной аббревиатурой. В таких случаях дополнительные группы букв будут означать, что продукция предназначена для:

• пожарной сигнализации — «КПСВВ»;
• экранированные для пожарной сигнализации — «КПСВЭВ»;
• специальных систем передач в оболочке -«КСПВ».

Электрические провода для прокладки внутри помещений

Электрические провода для внутренней проводки несколько
отличаются от силовых кабелей – прежде всего, эти различия касаются
их технических характеристик и сечения самого провода.
Разновидностей подобных электрических проводов, так же, как и
кабельной продукции, достаточно много и поэтому вопрос ее выбора
стоит достаточно остро.

ПБПП (ПУНП) – монтажный провод с плоскими
одинарными жилами, помещенными в ПВХ изоляцию и такую же наружную
оболочку. Может иметь от одной до трех жил с максимальным сечением
в 6 квадратов. В большинстве случаев используется для осветительной
электрической проводки – не исключается и подключение с его помощью
розеток, но при условии, что в них будут включаться маломощные
потребители. Могут иметь как медные, так и алюминиевые жилы – в
последнем случае они маркируются как АПБПП.

ПБППг (ПУГНП). Их основное отличие от ПБПП
заключается в самих жилах – они витые и состоят из тоненьких
проволочек. Буква «г» в конце маркировки указывает на то, что
данный провод гибкий.

ППВ. Медный одножильный провод – рекомендуется
для скрытой электрической проводки или для монтажа в гофре или
кабель-канале. Имеет одинарную изоляцию.

АППВ – то же самое, что и ППВ, только с
алюминиевой токопроводящей жилой.

АПВ – одна из разновидностей ППВ. Отличается от
него алюминиевой витой жилой, состоящей из туго смотанных между
собой проволочек. Производится сечением до 16 квадратов.

ПВС. Это одна из наиболее распространенных
марок электрических проводов и кабелей – оболочка и его изоляция
изготавливаются из ПВХ. Его отличительная особенность – это круглое
сечение и витые жилы. Сечение таких электрических проводов может
варьироваться от 0,75 до 16 квадратов. Как правило, используется
для подключения бытовых потребителей электричества – монтаж
проводки этим проводом не осуществляют.

ШВВП – медный или медно-луженый плоский
электрический провод, предназначенный для бытовых нужд. Так же, как
и ПВС, он используется для подключения бытовых потребителей. Это
витой электрический провод, жилы которого состоят из тонких
проволочек – может иметь сечение от 0,5 до 16 квадратов.

Ниже приводятся таблицы для выбора конкретной марки провода,
кабеля в зависимости от условий применения.

Маркировка кабелей

Буква/цифра	Вариант	Пояснение
Буква 1	А	алюминиевая жила
– (отсутствует)	медная жила
Буква 2 (для каких целей предназначен кабель)	М	монтажный
МГ	монтажный гибкий
П (У) или Ш	установочный
К	контрольный
– (отсутствует)	силовой
Буква 3 (материал и тип внутренней изоляции)	П	полиэтилен
В или ВР	поливинилхлорид
Р	резина
Н или НР	негорючая резина
С	стекловолокно
К	капрон
Д	двойная обмотка
Ш	шелк полиамидный
Э	экранированный
Буква 4 (конструктивные особенности)	Г	гибкий
К	бронированный, оплетенный круглой проволокой
Б	бронированный лентами
О	в оплетке
Т	прокладывается в трубах
Дополнительный литеры	з	заполненный
нг	негорючий
HF	при горении выделяет мало дыма
LS	при горении выделяет мало газа
Цифра 1	количество жил
Цифра 2	сечение жил
Цифра 3	количество “нулевых” жил
Цифра 4	сечение “нулевой” жилы
Цифра 5	номинальное напряжение, на которое рассчитан провод

На текущий момент существует много ГОСТов на кабельную продукцию. Здесь приведено большинство из них.

Решения для бизнеса

одежда, обувь, продукты, игрушки, косметика, техника Подробнее

склады

материальные, внутрипроизводственные, сбытовые и транспортных организаций Подробнее

маркировка

табак, обувь, легпром, лекарства Подробнее

производство

мясное, заготовительное, механообрабатывающее, сборочно-монтажное Подробнее

rfid

радиочастотная идентификация товарно-материальных ценностей Подробнее

егаис

автоматизация учётных операций с алкогольной продукцией Подробнее

Кабельные изделия

Несколько проводов, которые между собой соединили скрутками. Все они должны находиться внутри одной обмотки изослоя. О ее видах мы говорили раньше – это прорезиненый элемент, пластмассовый или ПВХ.

Существующие подвиды:

• связной;
• контрольный;
• для радиочастот;
• силовой.

Шнур

Здесь всегда 2 или больше жил небольшой кубатуры, которые обладают высокой эластичностью. Каждая из них – много проволоки, которая переплетается между собой. Обмотка любая, только не металлическая. Эти вещи помогают подключать к сети любые приборы.

Классификация кабеля

Классификация проводов основана во многом на геометрии расположения жил внутри внешней изоляции.

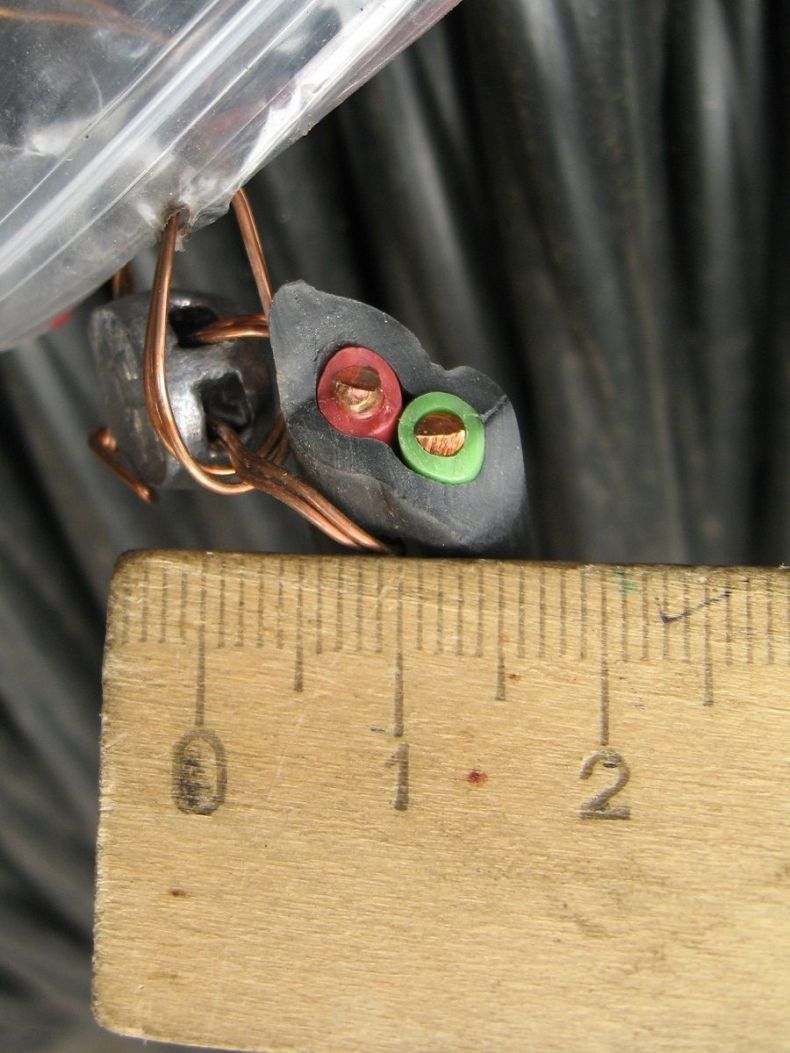

Плоские – конфигурация расположения такова, что они образуют единую протяженную плоскость, так что изделие в целом не имеет круглого сечения и смотрится плоским. Наиболее широко применяемые марки подобных проводов:

• ПБПП – ходовой вариант для подключения розеток и светильников (сплошные медные токопроводы в изоляции);
• ПБППг – аналог предыдущей модели, но с повышенной гибкостью;
• АПУНП – провод того же типа с алюминиевой основой.

Плоским можно назвать и многожильный провод с перемычками, в котором отдельные одножильные провода образуют плоскость, так как «срастаются» перемычкам между жилами, выполненными из материала изоляции. К этому типу относят:

• ППВ – несколько однопроволочных медных жил собранных в подобие шлейфа за счет ПВХ-изоляции;
• АППВ – аналогичная конструкция с алюминиевыми токопроводами.

Одножильные – провод с единственной жилой. Наиболее часто встречаются следующие:

• АПВ – отдельный алюминиевый одножильный провод сечения от 2,5 до 16 кв. мм;
• ПВ1 – аналог АПВ, но на основе медного проводника (или пучка тонких проводников);
• ПВ3 – многопроволочная жила, очень гибкая (последняя цифра как раз указывает на класс по гибкости).

В смысле гибкости наиболее высокие требования предъявляются к шнурам, так как они служат для подключения бытовой техники, в том числе нестационарной. Чаще всего встречаются два варианта:

• ПВС – изделие с 2…5 многопроволочными медными проводами внутри наружной изоляционной оболочки (подходит для приборов, работающих от сети до 380 В включительно);
• ШВВП – 2…3 медные жилы в изоляции, используется для подключения сравнительно маломощных электроприборов и осветительных приборов.

Примеры расшифровки

Если принцип чтения аббревиатур будет понятным, то не должно возникнуть проблем с поисками нужной продукции

Для примера расшифровки стоит обратить внимание на распространенные сочетания:

1. АПвПу2г. Такая маркировка свидетельствует о наличии алюминиевых проводов (А). Для изоляции проводов использовался сшитый полиэтилен (Пв). Оболочку кабеля произвели из полиэтилена с усилением (Пу). Кроме этого, имеется двойная гидроизоляция — это можно понять по выражению “2г”.
2. АПвПу. В данном варианте присутствуют проводники из алюминия (А), применялась изоляция провода из полиэтилена сшитого (Пв) и оболочка с усилением из полиэтилена.
3. КСШ 50х2х0,64. Эта маркировка кабелей связи встречается часто. Она показывает: это кабель связи (КС), относится к шахтным (Ш). Количество пар достигает 50, в пары скручены 2 жилы. Диаметр проводника составляет 0,64 кв.мм.
4. ВВГнг-frls. На фоне остальных отличается кабель frls. Аббревиатура указывает на следующее. Жилы выполнены из меди (отсутствие буквы А). Изоляция жил выполнена из ПВХ. Внешняя оболочка представлена поливинилхлоридом. Кабель не имеет дополнительной брони (т. е. голый) и не горит (об этом свидетельствуют буквы “нг”). FR — Fire Resistance, наличие индекса LS характеризует малое количество дыма при тлении.

Буквенное обозначение

Буквенный код начинается с указания на металл, из которого изготовлены проводники. В отечественной практике изготовления кабельных изделий (как, в основном и в общемировой) стандартом является применение меди и алюминия высокой чистоты. Если для производства жил был использован алюминий, маркировка станет начинаться с буквы «А». Если в начале кода стоит любая другая буква – жилы изготовлены из меди.

Второй буквой обозначен тип кабельного изделия по гибкости. Обычные кабели никак не маркируются, а вот если на второй позиции находится буква «Г», это говорит о том, что кабель принадлежит к группе многожильных изделий с высокой гибкостью.

Дальше идет указание на тип изоляционной оболочки, брони и защиты. Здесь необходимо поподробнее остановиться на терминах.

Изоляция жил

Этот защитный слой нужен, чтобы не позволить одному проводнику контактировать с другим. Он предотвращает короткое замыкание. Для маркировки применяют буквы:

• «П» — полиэтилен
• «В» — «винил», т.е. полихлорвиниловая изоляция (она же ПВХ).
• «Ф» — фторопласт
• «Р» — резина
• «Нр» — наирит (это особая разновидность резины, защищенная от горения).

Существуют и другие варианты, но перечисленные наиболее распространены. Так, к примеру, бумага как изоляционный материал уже не используется (выведена из обращения с 1990 года). Полный перечень разновидностей изоляции можно увидеть в нормативных документах.

Защитные оболочки

Задача защитной оболочки – предотвратить влияние внешних сил на весь кабель целиком. Защитные оболочки предотвращают попадание внутрь кабеля воды, высоких или экстремально низких температур окружающей среды. Защитные оболочки подбираются под конкретные задачи и условия, поэтому крайне разнообразны.

Размещаются оболочки, как правило, поверх броневого слоя. Однако существуют разновидности кабельной продукции, у которых оболочечные слои расположены как поверх брони, так и под броней. Есть и так называемые «голые» разновидности, лишенные защитных слоев.

Здесь используют такие знаки:

• «В», как и в обозначении изоляции, обозначает поливинилхлоридную оболочку. Причем находящаяся на 4 позиции, эта буква обозначает внутреннюю оболочку, а на пятой – внешнюю.В старых ГОСТах буква «В» могла обозначать оболочку из специально бумаги. Такое обозначение ставилось на последнем месте в буквенной группе.
• «Шв» — защитный слой из полиэтилена, выпрессованый в виде цельного шланга.
• «Шп» — такой же шланг, но изготовленный из полиэтипена. Если в маркировке стоит «Шпс» — значит, полиэтилен относится к самостоятельно затухающему типу. После прекращения действия пламени изоляция погаснет сама.

Другие разновидности оболочек можно найти в таблицах в соответствующем ГОСТе или ТУ.

Разновидности брони и экрана

Броня – это особый слой в оболочке кабеля, который должен стать преградой на пути механического воздействия. Броня защитит кабель от перерубания лопатой при прокладывании в земле или от зубов вездесущих мышей и крыс. Броней защищается далеко не каждый кабель, ведь такая прослойка существенно снижает гибкость и удорожает изделие. Наиболее часто броневой защитой снабжают кабели для прокладывания в земле, под водой, а также для воздушных трасс.

Изготавливается броня из металлических лент (чаще всего – особые разновидности стали). Встречается и оцинкованная проволока, оплетка из двух проводов и другие варианты.

На тип брони указывает соответствующая маркировка:

• «Бл» — в качестве броневого слоя применена лента из стали. Такая броня станет отличной механической преградой, но не облегчит гибкость кабеля.
• Обозначение «Бн» используют, если на броневые ленты нанесено покрытие, препятствующее распространению огня.
• Броня «БбГ» выполнена из ленты, которой станками придали специальный профиль. Профилирование повышает гибкость кабеля.
• При использовании стальной проволоки ставят метку «П», если проволока имеет круглое сечение и «К» — если круглое.
• Метка «Д» указывает, что для изготовления оплетки применили двойной провод.
• Буква «Г» указывает на защиту от ржавления.
• Символом «Э» обозначают экранированные провода. Экран изготавливают из алюминиевой фольги. Кабели с экраном не создают помех в ЭМ-диапазоне.

Какой бы не была броня, ее наличие не означает, что кабель не удастся перепахать экскаватором или повредить другим землеройным инструментом

Поэму в траншеи для прокладывания кабеля в земле специалисты рекомендуют укладывать контрастную ленту с надписью «ОСТОРОЖНО, КАБЕЛЬ!», а саму трассу обозначать на поверхности вешками.

Маркировка кабелей

Маркировка кабеля

Все материалы, из которых изготавливаются кабельные изделия, обозначаются определенной буквой

Местоположение буквы также важно – оно показывает, что сделано из данного материала

Первый символ в маркировке электрокабеля обозначает материал жил. А – алюминий, пропуск – медь. Следующие 3 знака обозначают изоляцию, броню и защиту. Предварительно следует разобраться, что понимают под каждым из этих понятий.

Изоляционный слой применяется для защиты жил от замыкания между собой. Применяются различные диэлектрики – резина, ПВХ и другие.

Защитная внутренняя оболочка – это слой, который укладывается под броню. Также может быть наружным защитным слоем для защиты изоляции и повышения защищенности от негативных воздействий (УФ, температура, жидкость, изломы). Используется не на всех кабелях.

Броня – это стальные ленты или оплетка из проволоки. Повышает механическую прочность изделия. Используется не во всех кабелях, а лишь тогда, когда присутствует высокий риск повреждения или действуют постоянные нагрузки. Применение – подземная, подводная, воздушная проводка.

Маркировка кабеля следующая:

• 1 знак – из чего сделаны жилы. А — алюминий, пропуск – медь.
• 2 знак – материал изоляции. В – ПВХ, П – полиэтилен, Р – резина, НР – негорючая резина, Ф – фторопласт, Г – оголенный (без изоляции), Ц – пленочная, К – контрольный кабель (назначение), КГ – гибкий.
• 3 знак – тип защиты, если она присутствует в кабеле. А – алюминий, С — свинец, П – полиэтиленовый шланг, ПУ – полиэтиленовый усиленный шланг, В – ПВХ, Р – резина.
• 4 знак – броня, если присутствует.
• 5 знак – внешний покров, конструкция кабеля. Г – гидроизоляция, при отсутствии буквы Г – защита от механических нагрузок; Э – экранирование; О – изолированные провода, которые соединяются обмоткой; В – если последняя буква, то бумажная изоляция, в ином случае ПВХ.

После букв прописывается цифровое значение. Числа показывают рабочее напряжение кабеля (при отсутствии значения напряжение равняется сетевому 220 В), количество и сечение жил.

Температурный режим и ГОСТ

На кабель может наноситься важная информация об условиях эксплуатации и наименованию ГОСТа, по которому проводник произведен. Температурный режим играет важную роль в прокладке кабелей наружным способом. Он указывается на маркировке электропроводов в случае особого назначения продукции.

ГОСТ и ТУ также не всегда обозначается в маркировке. Это не значит, что изделие выполнено с несоблюдением стандартов.

Материал жилы

Хорошей электропроводностью отличаются многие металлы и их сплавы. Однако из широкодоступных и недорогих металлов наилучшие показатели электропроводности у меди и алюминия. Последний по этому показателю занимает четвертое место среди всех металлов, уступая лишь тройке лидеров (серебро, медь, золото).

На современном этапе развития человечества производство чистого алюминия достаточно дешево (еще век назад этот металл был одним из самых дорогих), поэтому на сегодняшний день провод с жилой из этого металла – наиболее дешевый.

Тем не менее, для электротехнических работ такой кабель не очень удобен (в жилищном строительстве запрещено использовать алюминиевые провода с сечением до 16 мм). Дело в том, что металл сравнительно хрупок. Скрутки из него хрупкие, а из зажимных соединений из-за пластичности проводник постепенно «вытекает». Жила часто обрывается в местах сгиба.

Медные проводники, как было отмечено, обладают лучшей проводимостью и большей долговечностью. Кроме того они намного более стойки к деформациям, что позволяет лучше и технологичнее выполнять соединение проводов (как скруткой, так и при помощи электротехнических зажимных устройств).

Лужение, пайка, сварка также гораздо проще. Из недостатков следует отметить высокое значение удельного веса меди и постепенное окисление металла в местах контакта с воздухом.

Провод ПУГВ

Провод ПУГВ применяется в монтаже силовых или осветительных электросетей, предназначен для установки в жилых или общественных зданиях. Расчетное напряжение – до 450 В. Аббревиатура ПУГВ расшифровывается как «провод установочный гибкий с изоляцией из ПВХ пластиката». Часто применяется для подведения электричества к станкам, рабочим механизмам, машинам и внутренним электроустановкам.

ПУГВ прокладывается в коробах, трубах, шлангах, на лотках и прочих закрепительных конструкциях в условиях, когда от проводника нужна хорошая гибкость с сохранение функциональности. Эффективен в диапазоне температур от -50˚C до +65˚С и влажности воздуха до 98% (при t˚ до 35˚C).

Конструкция провода ПУГВ включается в себя токоведущую многопроволочную медную жилу и изоляционный слой из поливинилхлоридного пластиката. В исполнении ПГУВ-Хл обладает хладостойкими характеристиками, нижний температурный предел работы провода расширяется до -65˚C. Вместо ПУГВ может использоваться маркировка ПВ-3, что означает одно и то же – кабель, аналогичный ПУВ (ПУВ-1), но в многожильном исполнении с хорошей гибкостью.

Существуют также варианты ПУГВ, удовлетворяющие повышенным требованиям безопасности:

• ПУГВнг-LS – провод с низким газо- и дымовыделением, не поддерживающий горение при групповой прокладке;
• ПУВГнг-HF – не поддерживает горение при групповой прокладке и при контакте с огнем не выделяет вредные вещества.

Групповая прокладка проводов ПУГВ допустима только снаружи зданий и в производственных помещениях с периодическим (не постоянным) присутствием людей.

Дополнительные элементы кабеля

В зависимости от целевой функции кабеля его внешний изоляционный слой может быть чем-то усилен дополнительно. Так, для слаботочных линий внешняя оболочка содержит слой металлической фольги для отсечения паразитных токов и формирования «экрана» от внешних электромагнитных волн (экранирование).

Если условия работы кабеля предполагаются «жесткими» в смысле механических «перерезывающих» воздействий, то применяют технологию бронирования (создания жесткой и прочной оплетки из металлических жил). Если условия эксплуатации сравнительно «мягкие», то бронирование может быть из хлопчатобумажных или полимерных волокон.
