Мангал, созданный по образу русской печи
В таком варочном приспособлении в пределах одной конструкции объединены достоинства мангала и русской печи.
Главной особенностью устройства является отсутствие необходимости перевязки швов, что значительно упрощает процесс его возведения и позволяет каждому домашнему мастеру сложить печь своими руками.
После того как устройство будет возведено, перед началом эксплуатации его необходимо просушить самым тщательным образом, при этом несколько первых растопок следует осуществить в разгонном режиме.

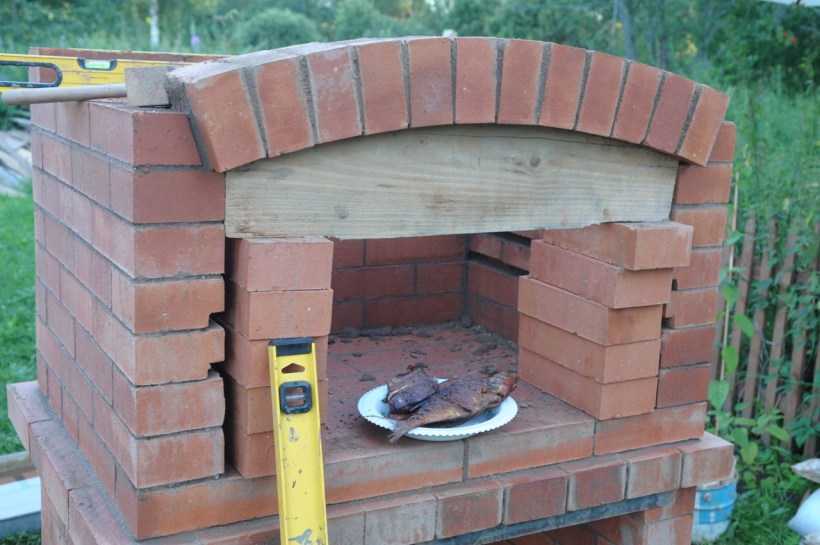

При создании арочного свода дачной печи нужно учитывать, что в его центре должен присутствовать только один кирпич. От выполнения этой конструкции зависит прочность сооружения. При формировании арочного свода используется специальное устройство из дерева, которое носит название кружало. Присутствующую разность расстояний между нижней и верхней частями соседних кирпичей арочного свода компенсируют цементно-песчаным раствором, который используется в ходе создания конструкции.
Кирпичная кладка
Итак, как сделать мангал. Укладывается первый слой кирпичей вокруг подноса для барбекю, чтобы понять, правильно ли все делается.
Если строится стол на стороне мангала, то нужно расположить кирпичи в форме буквы «Е», чтобы центральная стена поддерживала мангал и стол.
Также необходимо убедиться, что ширина левой области приготовления пищи соответствует размеру гриля и угольного поддона. Вряд ли кто-то захочет, чтобы он был слишком широкий или слишком узкий! Большинство из них, которые имеются в наличии, будут изготовлены в соответствии с шириной установленного количества кирпичей.
Как только будет приготовлено первое блюдо и все расположится в нужных местах, кирпичи убираются и проверяется уровень земли. Кладется слой раствора в соответствии с формой кирпича, компенсируя любые изменения в уровне.
Кладется первый слой кирпичей на раствор. Используется уровень для проверки – все ли ровно, находятся ли кирпичи на одном уровне. Кладется металлическая стяжка для соединения средней и задней стен.
Стены делаются с углов, а после постепенно заполняются промежутки. Швы разбиваются на каждом участке по половине кирпича, чтобы стена была прочной и имела традиционный узор кирпичной кладки. Стоит периодически проверять отклонения стены с помощью уровня.
В идеале, лучше всего использовать уровень, который достаточно большой, чтобы расположить его от одного угла до другого угла стены. Если такого уровня нет, то можно использовать кусок дерева. Но перед этим нужно убедиться, что сам брусок является идеально ровным и прямым.
Когда укладка подойдет к последнему уровню, то нужно создать уступ для угольного лотка, повернув кирпичи вбок в левой и средней стенах.
После нужно решить, на какую высоту хочется установить поверхность стола. Укладка крайней правой стены на выбранной высоте заканчивается. Стоит убедиться, что она совпадает с одним из выступов, который был сделан для удержания угольного лотка или гриля, чтобы настольная плита поддерживалась с трех сторон. На плиту наносится слой раствора, чтобы закрепить ее на месте.
Мангал своими руками из кирпича: технология строительства
В то время, как застывает плита фундамента, необходимо замешать глиняный раствор для кладки. Глина замачивается в воде на несколько дней, при подсыхании подливается вода, смесь периодически помешивается. После этого добавляется песок. Готовый раствор не должен растрескиваться в руках.
За день до начала работ следует подготовить кирпич. Чтобы он лучше схватывался и не забирал влагу из раствора, его обильно поливают водой.
Через каждые два слоя кладку желательно перекладывать металлической сеткой для большей прочности сооружения. После семи уровней выполняется перекрытие. Далее продолжается кладка еще в три ряда. Последние ряды предназначены для организации зоны гриля. В конструкции следует оставлять небольшие зазоры, обеспечивающие поступление воздуха для горения.
Если проект предполагает дымоход, то можно использовать обычную чугунную трубу. Минимальная высота – 150 см. Чтобы атмосферные осадки со временем не разрушили дымоход, сверху крепится козырек, навес или миниатюрная крыша.
Наружные стены строения можно просто оштукатурить, облицевать плиткой или облагородить натуральным камнем.
Пошаговая инструкция кирпичного мангала
Итак, мы решили построить мангал из кирпича. Что нам для этого необходимо? Начнем с инструментов и материалов. В первую очередь, раз у нас кирпичный мангал, значит нам нужен будет кирпич. Поскольку мы строим своего рода печь, следовательно понадобится специальный печной, или шамотный кирпич. Это огнестойкий кирпич, выдерживающий большие перепады температур. Раствор для кладки кирпича представляет собой смесь глины с песком, предварительно замоченная. Для мангала, поскольку он стационарный необходим будет фундамент. Для его изготовления нам потребуются цемент, песок, доски для опалубки, арматура, камни и щебень. Для скрепления дополнительных элементов надо приготовить металлические уголки, решетки, различные задвижки и лист железа.
Что касается инструментов, то здесь будут необходимы лопата, мастерок, ведра, корыто для раствора.
Количество кирпича зависит от того проекта, который вы нарисуете сами, или найдете уже готовый. Ниже приведено несколько вариантов мангала из кирпича.
Если вы не хотите заморачиваться со сложными схемами своего сооружения, а просто хотите поставить достаточно несложный мангал, то следующая схема, возможно, окажется подходящей.
Делаем фундамент
Фундамент мангала должен быть ровным, для чего можно воспользоваться строительным уровнем. Так же для гидроизоляции необходимо будет использовать рубероид
Исходя из размеров мангала в проекте, вырываем яму. Дно этой ямы выкладываем камнем с щебнем и устанавливаем опалубку. После этого заливаем яму бетонной смесью (если кто не помнит ее пропорции из цемента и песка равны 1:3), при этом укладываем армирующую сетку.
А пока бетон стынет, можно приготовить глиняный раствор для кладки. Для этого в специальной таре (бадья, бочка) на неделю замачиваем глину. Периодически ее перемешиваем и при необходимости добавляем воду. После этого насыпаем песок. Что бы проверить качество раствора необходимо немного глины смешать с сухим песком, затем скатать смесь в жгут диаметром 1 см. Если он не потеряет формы, не растрескается или растечется, то все нормально.
После того, как бетон полностью застыл, можно приступать к кладке кирпича.
Кирпичная кладка
Кладку начинаем с возведения трех опорных стенок – две боковые и одна задняя. Если вам необходим сквозной вариант конструкции, то заднюю стенку можно не делать.
Ниже на рисунках показана порядовка кирпича.
При необходимости, в мангале можно сделать отделения одно для жарки, а другое для посуды. Для этого, в опорной части устраиваем полости, поставив еще одну промежуточную стенку в полкирпича.

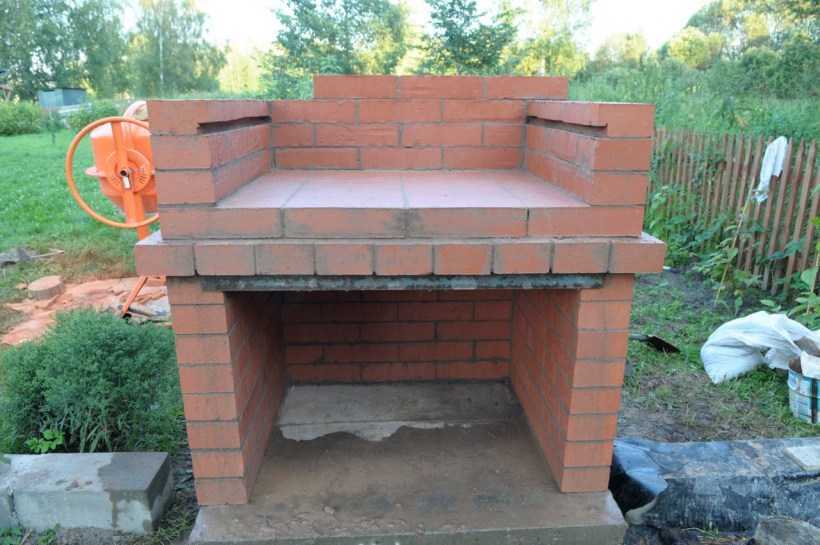

После того, как выложили все стенки, перекрываем их бетонной плитой. Для этой цели используем плиту OSB подходящего размера. Устанавливаем ее снизу таким образом, чтобы после застывания бетона можно было спокойно извлечь опалубку. Сверху ставим квадратную рамку из обрезной доски, высота которой равна толщине заливаемой плиты.
Кладем на OSB плотный полиэтилен и заливаем ее раствором толщиной слоя в 1-2 см. После этого укладываем четыре арматурных стержня диаметром 12-14 мм и заполняем всю опалубку мелкозернистым бетоном (фракция щебня 0,5-1 см).
Как только эта плита застыла, кладку мангала продолжаем согласно тем же порядовкам.
Далее, монтируем жаровню. Для ее основы можно взять прутья или уголки из металла. Если есть уже готовая подходящая решетка, то можно использовать и ее.

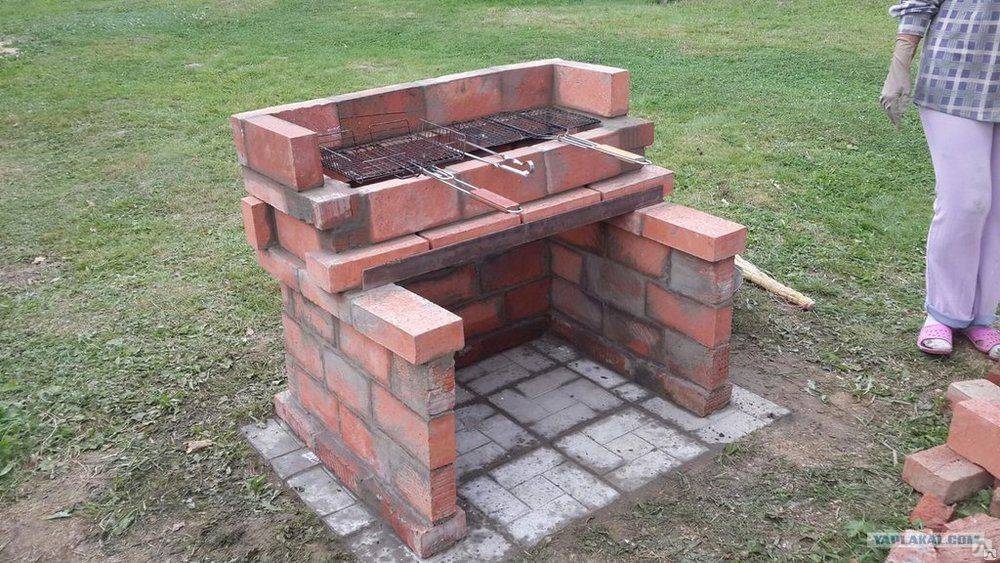

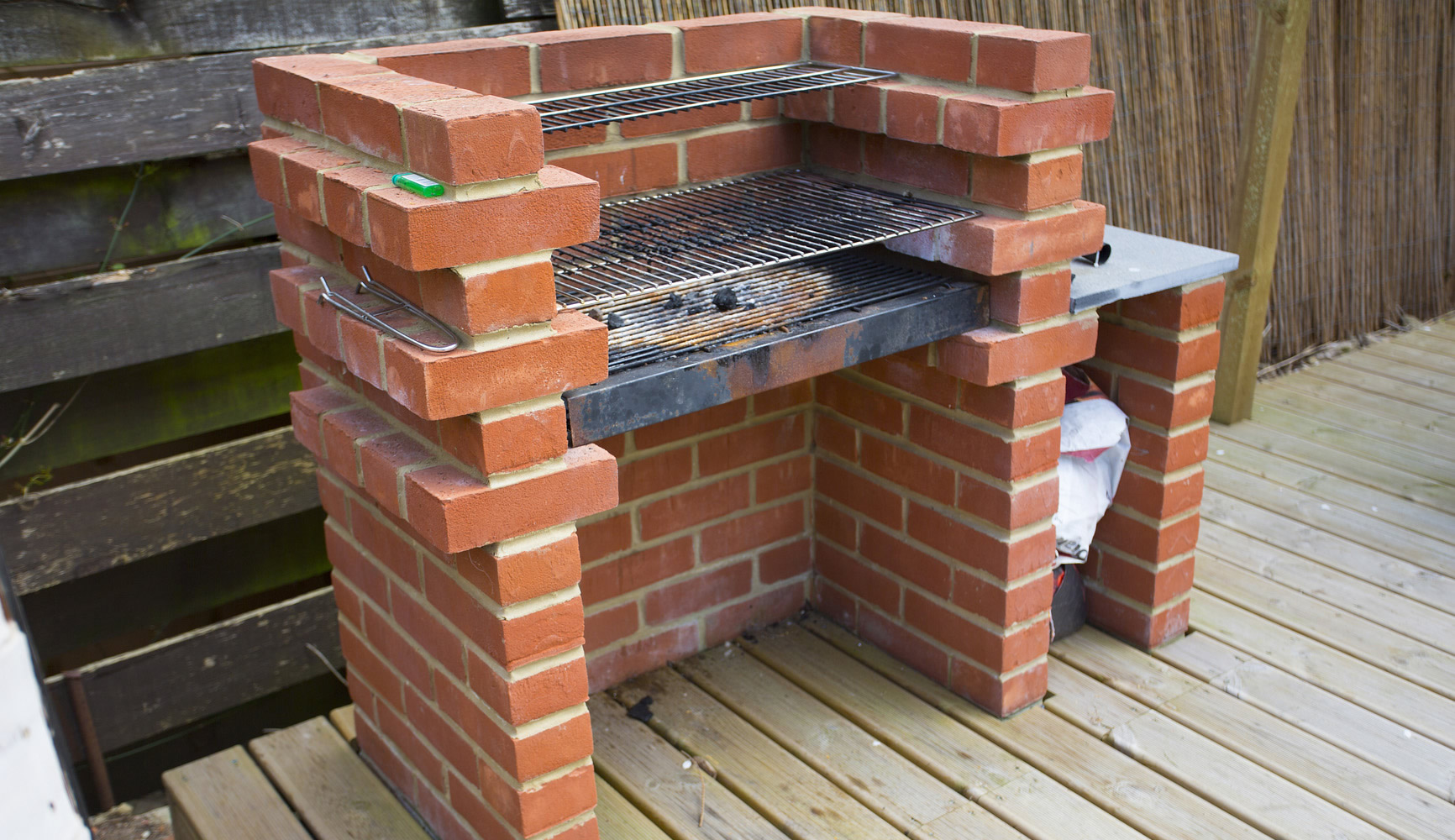

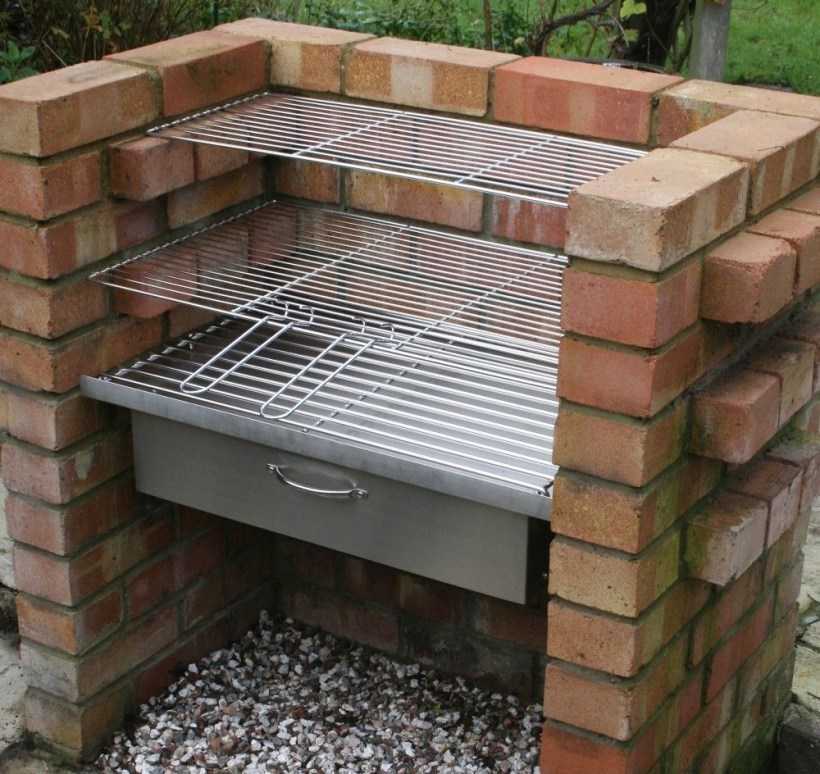

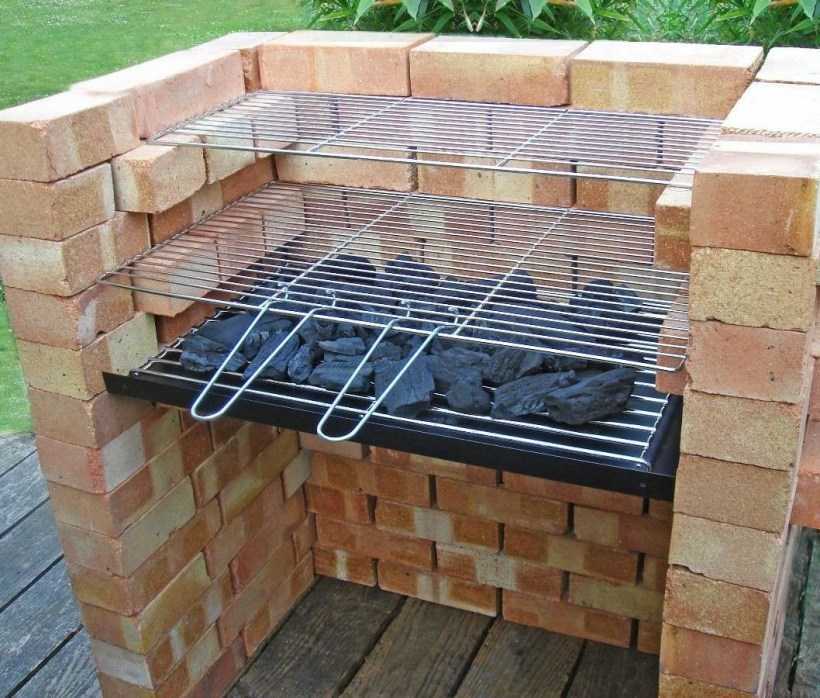

Вообще, вариантов простого мангала достаточно много. Можно даже не заморачиваться с растворами, а просто составить кирпичи друг на друга, как на рисунке ниже:

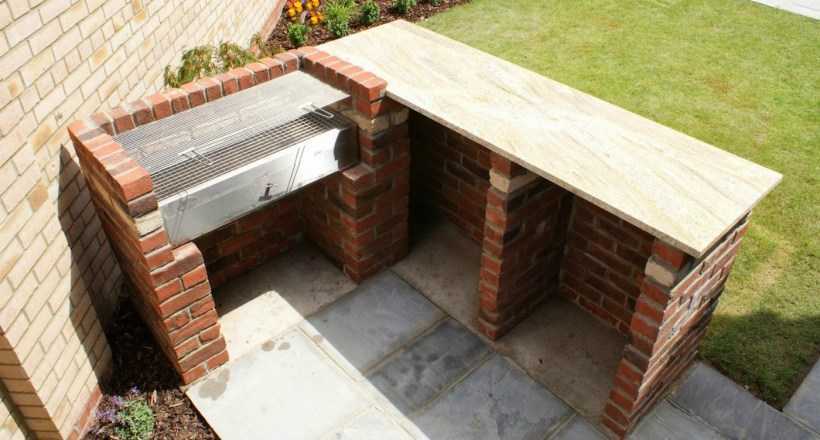

Но если вам хочется дизайна, то можно предложить и такие модели.
Частые вопросы
Легко ли построить, если нет опыта?
Процесс строительства даже простого кирпичного мангала для неподготовленного человека достаточно сложен, так как требуется соблюдать массу правил. Если опыта подобных работ нет, рекомендуется привлечь к выполнению работ профессиональных каменщиков-печников. Обычные строители здесь вряд ли помогут, так как они не знакомы со спецификой постройки печей, требующей использования других технологий.
Какой правильный состав цементного раствора?
Раствор для мангала изготавливают особым способом. В его состав входит красная глина, овражный песок (не речной или карьерный). Он шероховатый, лучше сцепляется с частицами глины. Если есть сомнения, то лучше купить готовую смесь в магазине, проконсультировавшись с продавцом.
Мангал из кирпича своими руками: пошаговая инструкция
Как уже говорилось, сложить капитальный мангал с печью для казана, дымоходом и дополнительными элементами – грилем, коптильней, мойкой – новичку не под силу, для этого приглашают профессионалов.
Здесь мы рассмотрим два варианта, встречающихся чаще других – самую простую конструкцию без всяких дополнений и жаровню с печью для казана. Но вначале разберемся, как подготовить площадку для монтажа мангала.
- Разметить размеры и форму, учесть необходимость дорожки для удобного подхода, место для размещения стола и стульев (диванов, шезлонгов) и прочего.
- Выкопать котлован глубиной 0,1…0,5 м (в зависимости от грунта), выровнять неровную поверхность.
- Отсыпать дно крупным песком, потом гравием (или смесью песка с гравием).
- Установить опалубку и залить первый слой бетона (примерно на 1/3) высоты.
- Уложить армирующую сетку и залить второй слой бетона (также на 1/3 высоты).
- Уложить вторую армирующую сетку и залить бетон до планируемого уровня.
После бетонирования необходимо дождаться достижения заливкой хотя бы 50% проектной прочности (данные в таблице усреднены, для бетонов марки М100…М150).
Как правило, при нормальной погоде и толщине стяжки не более 30 см достаточно 6…8 дней. После этого можно начинать выкладывать кирпич.

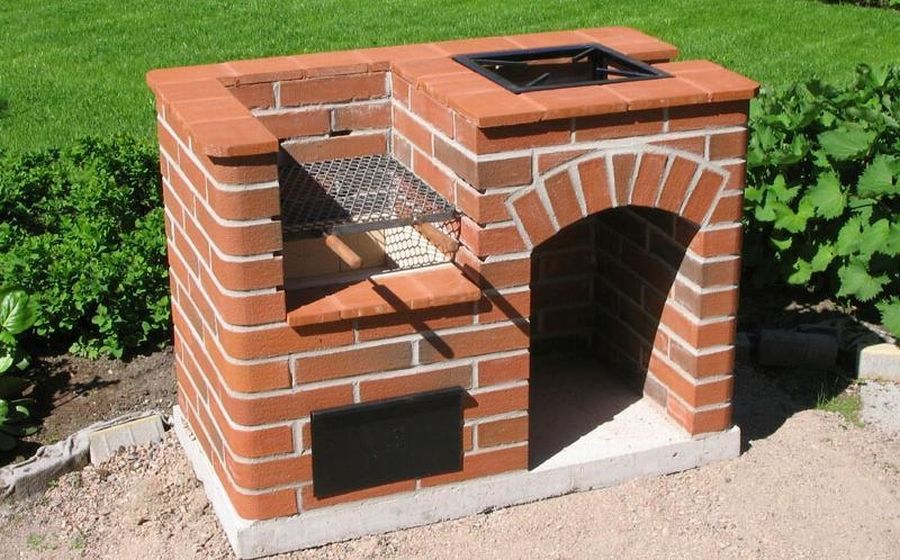

Простой мангал из кирпича
Мастера рекомендуют перед выкладкой первого ряда уложить на бетонированную площадку хотя бы один слой гидроизоляции. На представленном фото это обычный рубероид.
Далее укладывается первый ряд, кирпичи скрепляются песчано-глиняным раствором.
Здесь использована схема кладки со смещением на полкирпича в каждом ряду, поэтому желательно заранее подготовить половинки кирпичей, чтобы ускорить работу. Посмотреть один из удобных способов ровной резки можно на видео.
П-образная кладка ведется до уровня примерно 600…700 мм, далее либо делается полка, либо выступы для крепления решетки/поддона для углей.

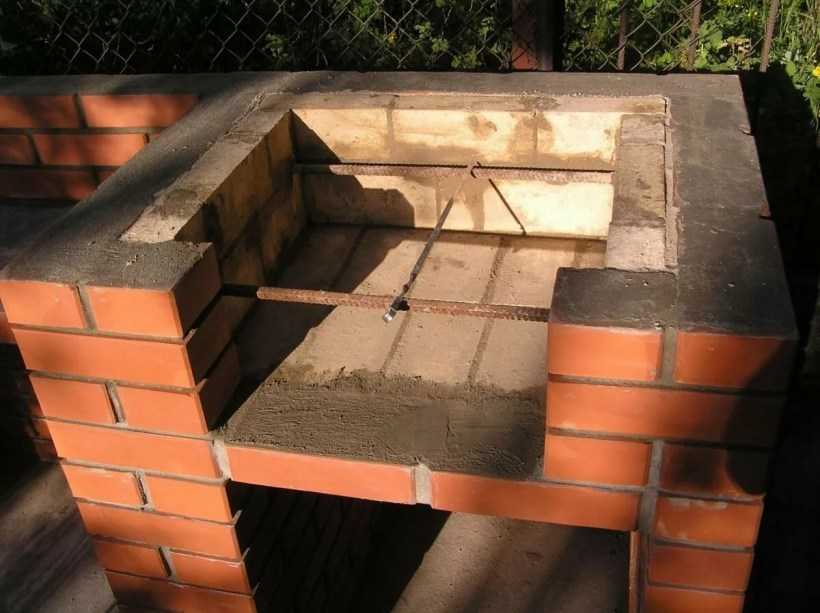

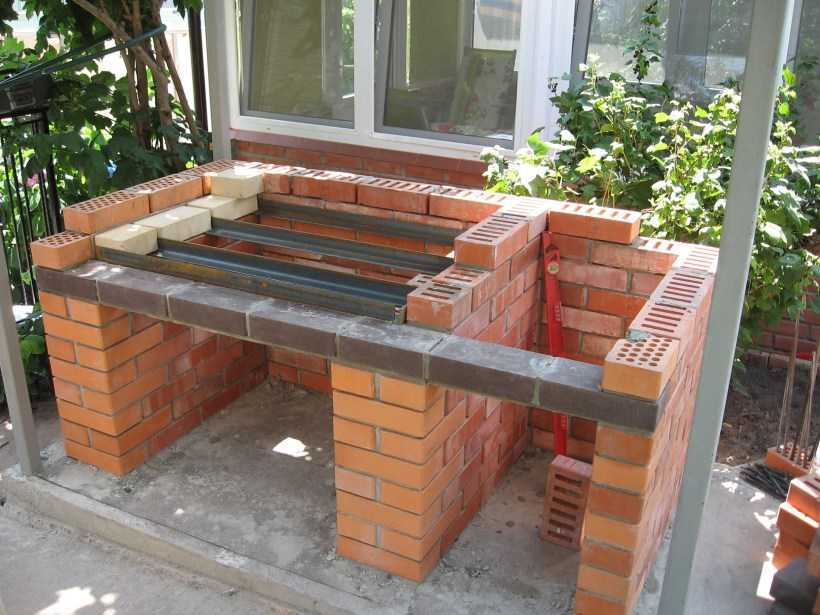

Выкладывать полку удобно с помощью металлического уголка – на него придется основная нагрузка от веса кирпича до того момента, как блоки прочно скрепятся раствором.
Чтобы кирпич не сдвигался и максимально плотно ложился на уголки, в нем выполняют пропилы.
Немного увеличив толщину шва и замазав выступающие части металла, можно добиться аккуратного и привлекательного вида кладки.
Далее выкладывается бортик по всем четырем сторонам, на него будут укладываться шампуры с шашлыками.
По сути дела, простейший мангал из кирпича на даче готов – остается дождаться полного отверждения раствора и проверить устройство в деле.
Если полки из кирпича делать не планируется, можно выполнить их из металлического листа или решетки.

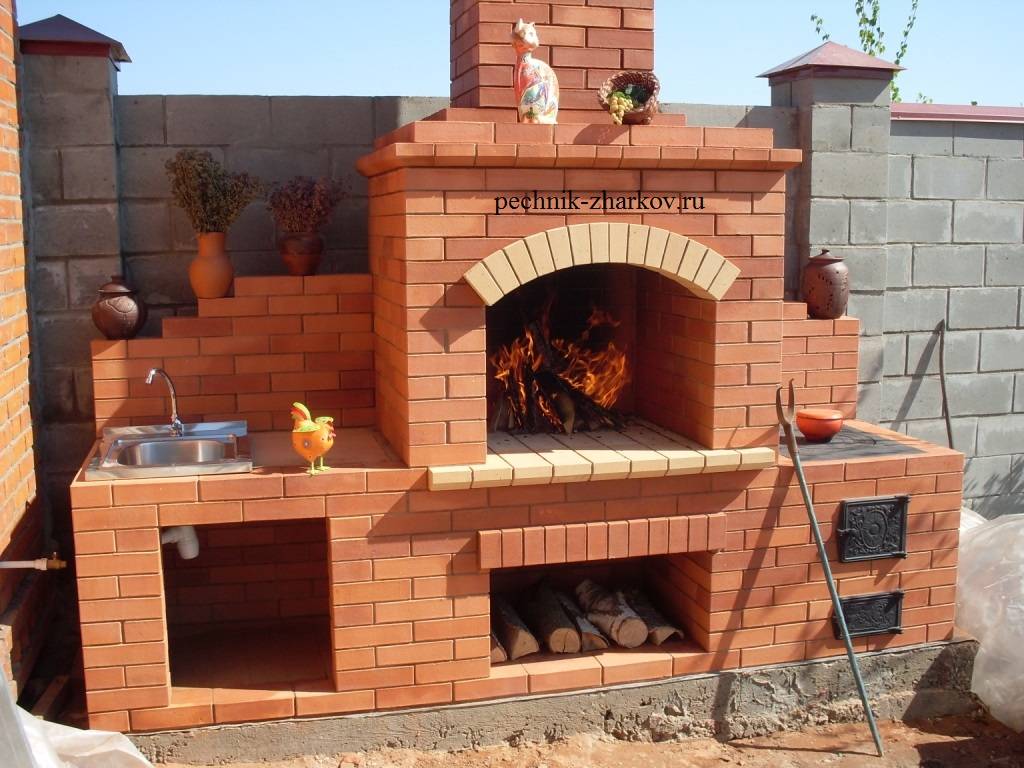

Мангал-казан своими руками
В данном случае все делается примерно так же, но выкладывается дополнительный отсек с печкой под казан (котел). Основание выкладывается также на слое гидроизоляции, но отличается формой – сразу предусматривается замкнутый контур для будущей печи под котел.

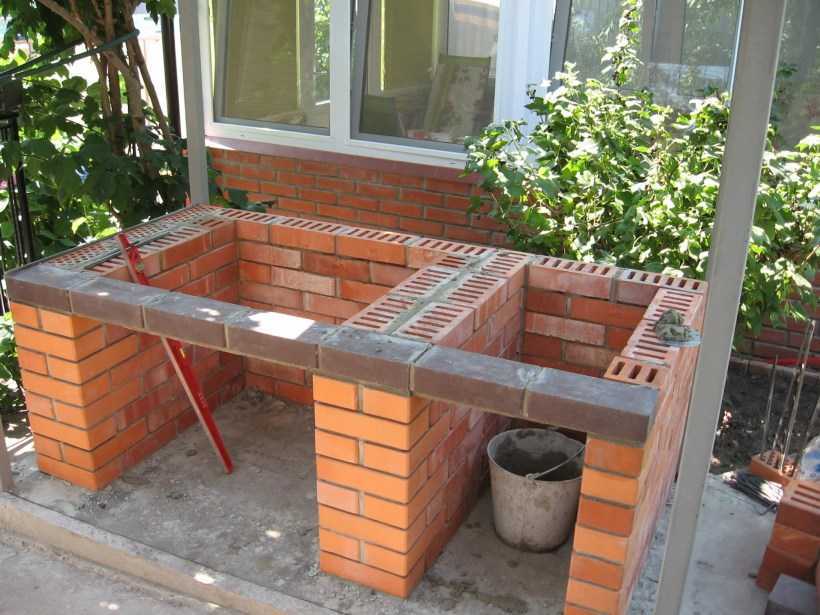

Внутри контура будущее основание печи заполняется обычным полнотелым красным кирпичом. На уровне второго-третьего ряда кладки контура вмуровывается дверца для выгребания золы. Далее посредине (на оси дверки) кладут два ряда огнеупорного кирпича, полости сбоку заполняют обычным.
На фото хорошо видно, что снизу металлическая рама с дверкой подперта кирпичом, а вверху притянута к кладке скрутками из проволоки.
Ставят на место колосниковую решетку.
Монтируют дверку для подбрасывания дров.
Выкладывают плоскость вокруг колосниковой решетки вначале огнеупорным кирпичом, потом фигурными блоками или тем же, но резанным, кирпичом, формируя углубление.
Устраивают дымоход, параллельно поднимая стенки до нужного уровня.

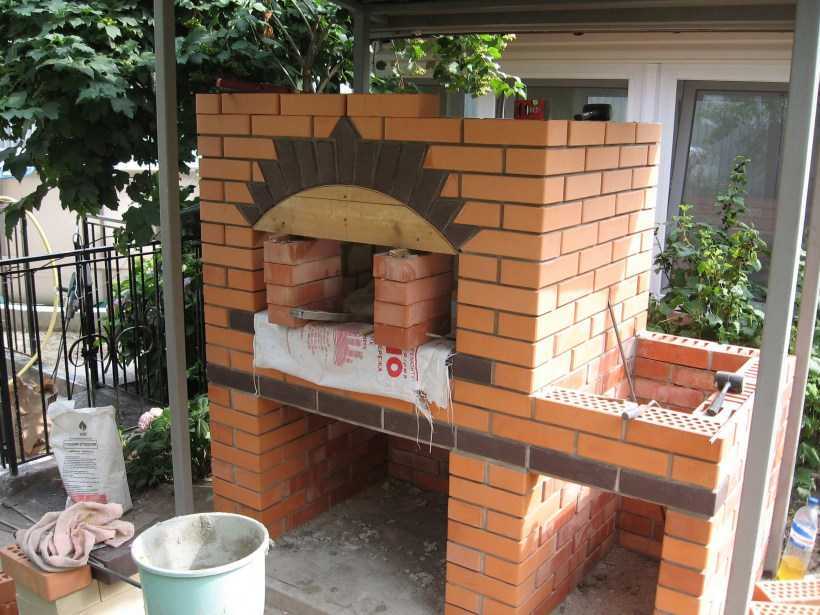

Выкладывают свод, оставляя квадратное отверстие под казан.
Монтируют металлическую плиту под казан (обратите внимание, круги вокруг отверстия могут вращаться вместе с котлом) и либо обкладывают облицовочным кирпичом сравнимой толщины, либо вырезают выемку под плиту в верхнем слое кладки
Поскольку труба от печки мангала выведена вбок, туда, где располагается сама открытая жаровня, разумно сложить над этой часть конструкции свод и дымоход. Перед этим обязательно проверяют качество работы вытяжной трубы.

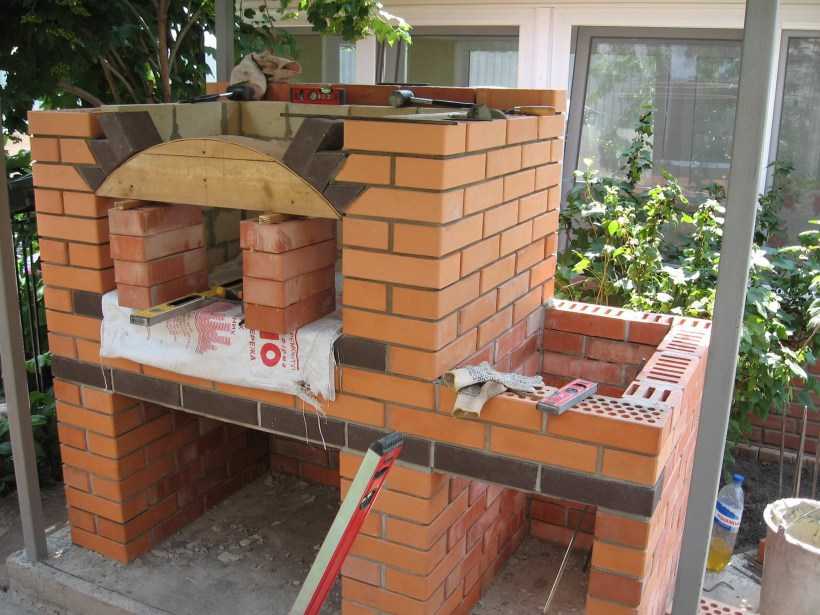

Стоит отметить, что лицевая часть свода выкладывается дугой, лучше облицовочным кирпичом, выше кладка идет как обычно.
Чтобы не искать подходящий колпак на верх дымохода, можно сразу выложить его из кирпича.
Материалы для строительства садового мангала из кирпича своими руками
Посмотрев на кирпичный мангал можно подумать, что кроме цемента и кирпичей больше ничего не надо для его строительства. На самом деле, конструкция немного сложнее и у нее есть еще «внутренности». Чтобы потом не удивляться, мы предлагаем рассмотреть полный список материалов для строительства кирпичного мангала во дворе.
Общая картина. Для строительства мангала высотой 1 метр (и дымоход еще), длиной 2 метра и шириной 1 метр нам потребуется примерно 800 кирпичей, треть из которых – огнестойкие кирпичи. Высота цоколя примерно 10-15 сантиметров над землей. Глубина ленточного фундамента зависит от почвы. Если глина залегает на 40 сантиметрах, то 60 сантиметров будет вполне достаточно. Вокруг мангала можно уложить 10 кв.м. кафеля или тротуарную плитку, которая укладывается на песчаную подушку. Дерево недопустимо в роли напольного покрытия из соображений техники безопасности.
Фундамент. Для его изготовления нам потребуется 50 метров арматуры М10 и 1.5 кубических метра бетонного раствора 3:1. В качестве связывающего компонента – песок или цементно-известковая смесь, основной компонент – щебень. Сюда еще добавим листы ОСБ для выставления опалубки, металлическую сетку для армирования поверхности фундамента.
Цоколь и первые ряды. Красный полнотелый кирпич подойдет для строительства первых рядов мангала, топку уже можно делать из огнеупорного кирпича, там сэкономить на дешевых материалах не получится. Армировать первые ряды не обязательно, но в кирпичную кладку все же можно положить арматуру М6 для прочности, чтобы кирпичный мангал на века стоял уже и не давал трещин. Лист рубероида 1х2 используется для гидроизоляции фундамента.
Топка и обустройство. Металлическая решетка для мангала обязательна, можно использовать чугунную решетку – она лучше справляется с задачей, поскольку не поддается коррозийному воздействию. Здесь еще надо рассчитывать на то, что придется купить 2 чугунные дверки – это очень затратные материалы (в среднем на рынке цена от 2000 рублей за 1 штуку). Отделочные материалы по желанию строителя – можно украсить края кирпичного мангала песчаником или натуральным камнем.
Пожалуй, это все материалы, которые нам надо, чтобы сделать простой мангал из кирпича и сделаем мы это своими руками, без помощи профессиональных мастеров, чем сэкономим огромную сумму денег. Единственная проблема – доставка кирпичей. Вес будет примерно 3200 кг, если брать средний вес печного красного кирпича в 3.9 кг, поэтому надо будет что-то решать с грузовым транспортом и доставкой на участок.
Готовим материалы
Несмотря на то что печь-барбекю с плитой будет располагаться под крышей, это не защитит ее от имеющихся в данном регионе атмосферных воздействий. Следовательно, в ходе кладки корпуса печи необходимо использовать кирпич марки М-250 и выше. Это обусловлено вероятностью эксплуатации устройства в зимнее время при температуре ниже 25 °С. В результате стены конструкции будут подвержены значительным изменениям температурного режима в течение относительно непродолжительного промежутка времени.
Для кладки корпуса печи и дымовой трубы потребуется около 1500 единиц кирпича. Для выполнения полостей топок и других конструктивных элементов, где возможен прямой контакт пламени со стенами, необходимо использовать огнеупорный кирпич. Отличие шамотного материала от обычного аналога заключается в том, что он способен выдержать температуру до 1000 °С, в то время как традиционные марки кирпича могут разрушаться при показателях в 450 °С.
Величину температуры сгорания топлива можно определить косвенным способом: по цветовому оттенку нагреваемой поверхности. На основании этих наблюдений удастся выбрать необходимый для постройки топки кирпич. Если в верхнюю часть пламени поместить стальной брусок и наблюдать за изменением его цвета, через определенное время можно сделать следующие выводы:
- брусок станет темно-красным при температуре 350 °С;
- цвет металла изменится на красный при нагреве до 400 °С;
- сталь примет ярко-алый оттенок при температурном воздействии, величина которого достигает 450-500 °С;
- на поверхности бруска возникают области с белым оттенком при показателях от 550 °С и выше;
- белоснежный цвет металла говорит о том, что температура пламени составляет более 700 °С.
Нетрудно сделать вывод, что выложенная из обычного кирпича печь вряд ли прослужит несколько сезонов, а при ее эксплуатации в условиях улицы и того меньше.
Во время постройки печной конструкции необходимо использовать следующие две разновидности раствора:
- обычный песчано-цементный, предназначенный для кладки стен;
- состав с огнеупорными составляющими, используемый в ходе сооружения каминов, топок и мангалов.
Особенности создания мангала из кирпича
Новичкам в приготовлении барбекю не следует начинать с костра, полностью сделанного из дерева; вместо этого следует использовать комбинацию древесного угля и дерева.
Многие совершают ошибку, чрезмерно коптя мясо, используя все дрова, из-за чего приготовленная на гриле еда становится резкой на вкус. Вот почему для приготовления шашлыка используются печи со специальной техникой.
Нагревательно — отопительный инструмент, в котором разжигается огонь в печи барбекю. Это был широко используемый нагревательный инструмент в эпоху, когда изготовление и использование печи не получили широкого распространения.
- Историческое развитие барбекю обычно наблюдается в Анатолии. Таким образом, известно множество разновидностей нашей шашлычной продукции.
- Есть лавовые грили, газовые грили, электрические грили, грили из бочек и кирпичей.
- Стильный мангал или деревенская печь — это праздник для глаз с декоративными элементами, которые они добавляют в сад, но не только это, это также дает любителям изысканных ароматов возможность приготовить вкусные блюда из печи в собственном доме, в собственном доме. сад.
- Эти кирпичные печи, в которых можно быстро испечь самый вкусный хлеб, лучшие питы и/или пиццу, а мясо будет готовиться медленно и крошиться во рту, сегодня становятся все более популярными и украшают террасы и сады частных домов, где живут люди городского происхождения.
Пошаговое строительство мангала внутри беседки
Видеоинструкции
Нагляднее всего процесс создания мангала можно посмотреть на видео. Мы подготовили несколько видеозаписей, каждое из которых показывает свой подход к этому действу.
Так как беседки у всех разные, то и размещение мангала, его размеры и формы могут кардинально отличаться. Поэтому мы считаем, что лучше посмотреть различные варианты, а потом уже выбрать тот, что по душе вам.

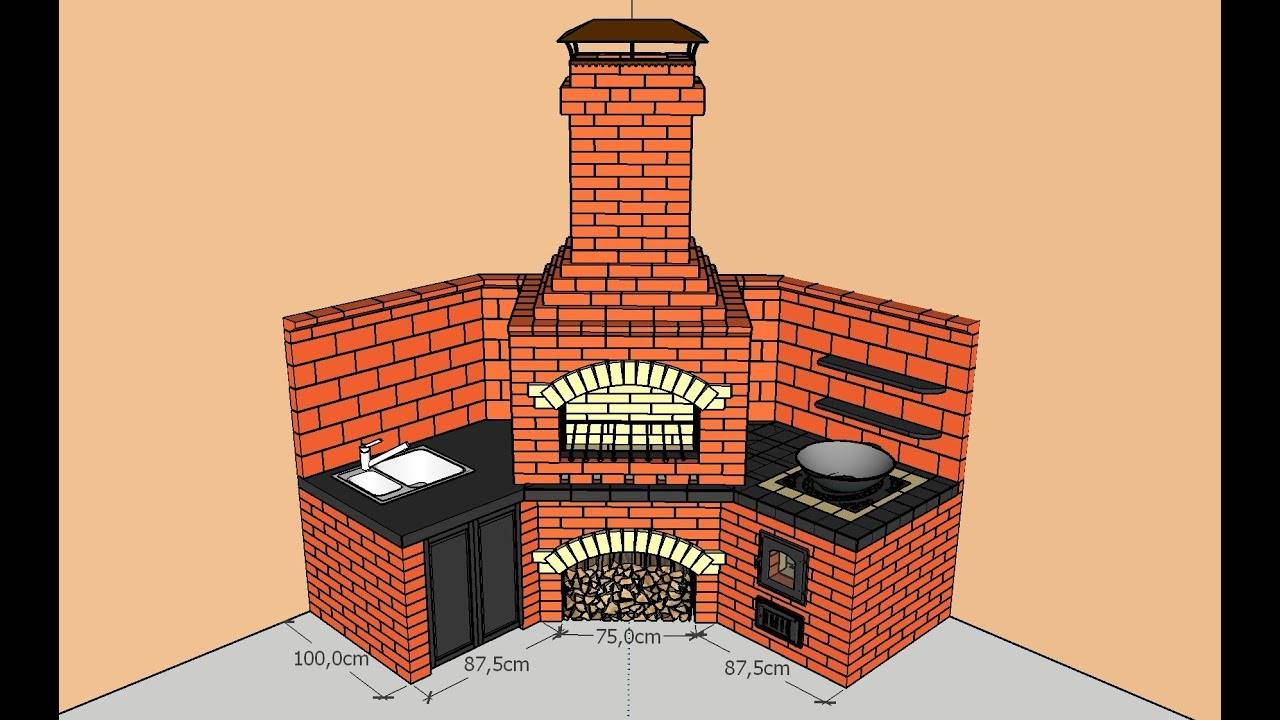

Чертежи с размерами
В виде фотографий мы собрали наиболее интересные чертежи, по которым вы сможете рассчитать размер будущей постройки, а также расход материалов на неё.
Мы крайне рекомендуем начинать строительство именно с изучения проектов и чертежей, поэтому уделите этому моменту отдельное внимание
Заливка плитного фундамента
Размер площадки вам нужно будет подогнать под свой проект. Вполне возможно, что вам понадобится небольшой участок, но сделать его нужно на оценку 5 с плюсом.
Кладка кирпичей
Наглядно кладку лучше смотреть на видео, поэтому в данном блоке информации мы представим схематичные пошаговые кладки, на которых указаны все кирпичи по отдельности.
У каждого мастера свои «закидоны» в плане нанесения раствора и выставления по уровню всей конструкции, но порядовка у всех одинаковая, а именно этот момент мы вам и хотим донести.
Установка дымоотвода с хорошей тягой
Одним из самых важных моментов в создании кирпича из мангала считается тяга, при отсутствии которой вся работа идёт насмарку. Для этого необходимо продумать вытяжку и дымоход, которые должны быть не только эффективными, но и эстетичными.
Вытяжной зонт
Данный момент мы подробно рассматривали в публикации про вытяжку мангала (https://besedkis.ru/s-mangalom-barbekyu-pechkoj/vytyazhka-dlya-mangala-v-besedke). Будет обидно, если расчёты окажутся изначально неверными и дым пойдет в обратном направлении внутрь беседки, поэтому проработайте этот момент заранее.
Как выбрать место?
- Не стоит забывать, что данное сооружение — объект повышенной пожароопасности. Его не следует располагать рядом с домом, деревянными и иными легковоспламеняющимися хозяйственными постройками.
- Постройка не должна находиться слишком далеко от места отдыха. Идеальный вариант — возле беседки или недалеко от летней кухни. Можно поставить широкий навес, который не только защитит мангал из кирпича от осадков, но и накроет пару скамеек и стол.
- Обязательно обустройте площадку. Рядом не должны находиться клумбы или грядки, поскольку трава от высокой температуры просто пожухнет. Следует продумать удобный подход, а лучше несколько. Рядом не должны располагаться туалет и мусорные контейнеры.
- Если ветер постоянно дует в одну сторону, проследите, чтобы дым не попадал в окна жилых домов.
Варианты кирпичных мангалов
Классический мангал для шашлыка
Самым простым и бюджетным вариантом принято считать классический кирпичный мангал, который рассчитан на приготовление шашлыка на шампурах.
По форме он абсолютно непохож на свой металлический аналог, потому что он закрывается со всех сторон, а дым уходит через специальный дымоотвод.
Беда всех этих небольших сооружений в плохой тяге, которую необходимо рассчитывать непосредственно на месте. В открытой беседке это не так критично, но всё равно неприятно. Появляется копоть, которая совсем не прибавляет эстетики.
В то же время вы за небольшие деньги получаете полноценную установку для приготовления пищи в любых условиях, даже самых экстремальных.
Кирпичное барбекю
Отличие барбекю от обычного мангала заключается в способе приготовления мяса.
В данном случае используется решетка, на которую укладывается мясо и периодически переворачивается на 180 градусов. Для некоторых такой подход считается более комфортным и интересным.
Смысл постройки от этого особо не меняется. Также используется кирпичная кладка, внутри которой топятся дрова и происходит жарка мяса.

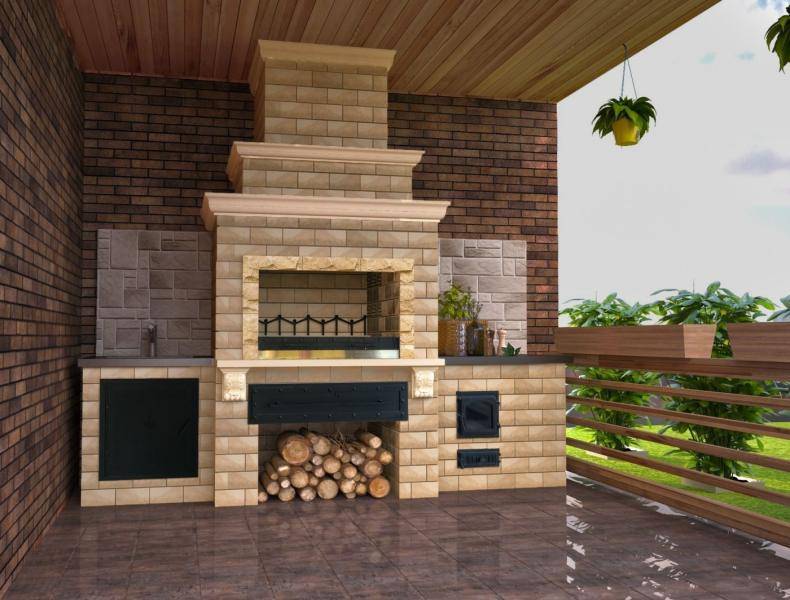

Печной комплекс
Более глобальный подход к приготовлению можно реализовать с помощью печного комплекса. Он может включать в себя мангал, печь, плиту, коптильню и тандыр.
Идея печного комплекса из камня
Такая конструкция может стоить на уровне самой беседке, так как помимо большого количества строительного материала требуются расчеты.
Обидно будет вложить 100 тысяч рублей в такой проект, и получить полное отсутствие тяги или обвалившийся после первой топки кирпич.
Печной комплекс от «Делиса» за 1,5 млн рублей
Поэтому к строительству в данном случае нужно подходить максимально ответственно и с приличной пачкой денег в кармане. Удовольствие стоит денег, в данном случае этого никак не избежать.
