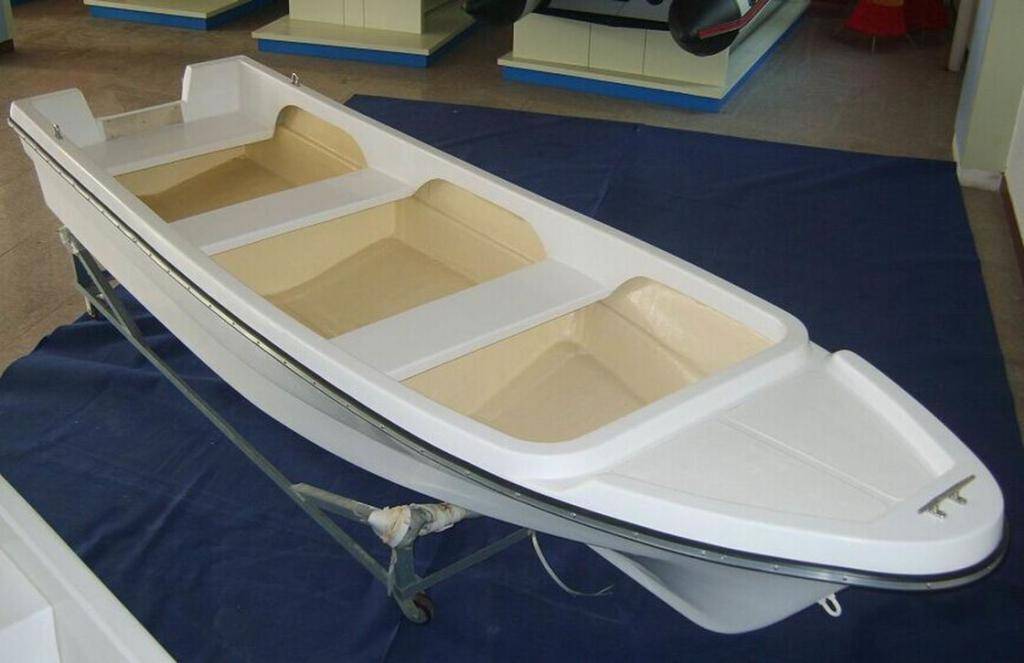

Как сделать своими руками лодку из стеклопластика?
Если пропустить разработку чертежа и матрицы, то для изготовления этого судна надо выполнить такие несложные этапы:
- Очистить конструкцию от загрязнений, а после обработать поверхность антиадгезионным составом. Этот слой будет неким разделителем, который не допустит, чтобы смола приклеилась к подготовленной форме.
- Стеклоткань — это армирующий наполнитель, для раскроя которого надо применять специальные шаблоны.
- Следующий шаг — нанесение декоративного покрытия с помощью гелькоута. Этот слой не только придаст судну привлекательный внешний вид, но и защитит его поверхность от легких механических повреждений и сильного воздействия солнечных лучей. Рекомендуется наносить гелькоут аккуратно, поскольку из-за различных огрехов во время выполнения этих работ можно случайно испортить внешний вид лодки.
- Далее необходимо укладывать на засохший слой гелькоута раскроенные составляющие армирующего наполнителя. Стекловолокно рекомендуется обработать смолой, наносить которую следует с помощью малярного валика.
- Чтобы соорудить силовой каркас, надо вдоль корпуса лодки установить несколько деревянных брусков. После чего на каждый из них приклеить 2 слоя стекловолокна. На бруски необходимо установить шпангоуты (поперечные ребра) через каждые 300 мм.
- Пол монтируется таким образом: следует закрепить листы фанеры на смонтированные шпангоуты. Для этого можно использовать как саморезы, так и гвозди. На пол желательно уложить 2 слоя армирующей ткани, при этом каждый из них следует обработать смолой.
- Финальный этап — извлечение лодки из формы. Поверхность судна рекомендуется зашлифовать.
В итоге должно получиться весьма надежное и долговечное плавучее средство.
Конструкция корпуса стального катера
 Рис. 2. Эскиз вспомогательной наковальни. |
Корпус выполнен из стали марки Ст.3сп г/к. Толщина обшивки днища — 2,5 мм, борта — 2,0 мм. Корпус разделен водонепроницаемыми переборками на три отсека: носовой, обитаемый и моторный, состоящий из трех частей. В средней расположен двигатель, справа и слева от него — топливные баки емкостью по 105 л. Такой запас топлива обеспечивает дальность плавания при крейсерской скорости до 400 км, а в водоизмещающем режиме — до 600 км.
| Рис. 3. Сечение шпангоута. |
Шпангоуты изготовлялись из стальной полосы регистровой марки РСД 32 толщиной 4 мм. Более тонкий металл при изгибе будет сильно деформироваться и коробиться при сварке. Листы обшивки притягивались шпильками, что потребовало довольно прочного корпусного набора.
| Рис. 4. Установка брызгоотбойников. |
Шпангоуты, для изготовления которых использовалась наковальня (рис. 2), сначала обваривали на разметочном листе, затем правили и приваривали пояски 2х20 мм (рис. 3). На стапеле шпангоутные рамы устанавливали в положение «вверх килем» и закрепляли как по килю, так и по бортам.
После того как шпангоуты были набраны и выставлены, приваривали брызгоотбойник (рис. 4). Его внутреннюю кромку от шпангоута к шпангоуту лучше проводить по прямой линии, а после подгонки днищевых листов излишки зачистить. Подгонку днищевых листов целесообразно начинать с кормы (рис. 5). Листы не требуют предварительного изгиба.
 Рис. 5. Схема размещения технологических разрезов. |
| Рис. 6. Притяжка обшивки к шпангоутам. |
| Рис. 7. Придание сферичности листу обшивки. |
Для сборки обшивки применялись два вспомогательных уголка 40х40 и пять-шесть шпилек диаметром 10-12 мм (рис. 6). С помощью этого приспособления листы притягивались к набору и подгонялись их кромки. Шпильки приваривались к листу и вытягивались через уголок. Таким образом обшивка прижималась к шпангоутам, а в местах образования бухтин делались технологические разрезы (рис. 7). При подгонке листов 1, 2, 3 и 4 особых сложностей не возникало. Трудности может вызвать подгонка носовых листов 5 и 6. Делать это можно двумя способами:
— разделив носовой лист на три равносужающихся пояса;
— изготовив шаблон из древесноволокнистой плиты (ДВП) и разметив на нем технологические прорезы, которые затем надо перенести на металл.
| Рис. 8. Схема приварки обшивки в скуле. |
После предварительной подгонки листы обшивки днища сваривали сплошным швом в направлении к брызгоотбойнику.
На деформированных после сварки участках вблизи брызгоотбойника делали технологические разрезы. Подогнанные листы бортовой обшивки сваривались с брызгоотбойником сплошным швом с обеих сторон (рис. 8). Затем устанавливались и приваривались сплошным швом к 3-му и 8-му шпангоутам водонепроницаемые переборки, а далее — фундамент двигателя. Его также приваривали к днищу сплошным швом, а уже к нему крепились две продольные непроницаемые переборки, которые и разделяют машинное отделение на отсеки для размещения топливных баков.
Палуба была изготовлена из листа толщиной 2,5 мм и приварена к борту снаружи сплошным швом. В ходе работ применялись судостроительные электроды марки LB52U. Диаметр электродов для сварки листов обшивки — 2,6 мм, для приварки обшивки к набору — 3,2 мм.
Отметим, что не следует бояться наличия у обшивки корпуса сферических участков. Сферичность формы придается листам с помощью технологических разрезов и простукивания.
Стальной корпус катера при правильном уходе выдерживает 15-20-летнюю эксплуатацию, после чего обычно бывает нужно заменить днище. Подобный ремонт выполнить несложно.
Характеристики плавательного средства:
- длина, м, 2,918;
- ширина, м, 1,052;
- высота, м, 0,400;
- материал, дерево и фанера;
- ход, весельный и моторный (маломощный, не более двух лошадиных сил, бензиновый или электрический).
Вид спереди
Вид сзади
Вид сбоку
Вид сверху
Вид снизу
Деталировка лодки деревянной плоскодонки:
- Центральный брусок
- Шпангоуты
- Носовой элемент
- Корма
- Сиденья
- Палуба
Для изготовления лодки будем использовать фанеру марок: ФБС; БС; ФБ, в составе которых применяется бакелитовый клей. Эти марки материала обладают очень высокими показателями влагостойкости и прочности. Фанера производится следующих типов размеров АхВхС.
Где:А
– толщина – 5; 7; 10; 12; 14; 16; 18 (мм);В
– ширина – 1508 (мм);С
– длина – 5300; 5600 (мм);Плотность материала – 1200 (кг/м³).
Центральный брусок, шпангоуты, носовой элемент, корма, сиденья – изготавливаем из фанеры толщиной восемнадцать миллиметров.Борта – изготавливаем из фанеры толщиной десять миллиметров.Дно, палуба – изготавливаем из фанеры толщиной пять миллиметров.
Порядок сборки
Закрепляем на стапельном столе шесть шпангоутов. Сверху вставляем центральный брусок пазами на шпангоуты. Закрепляем носовой элемент. Закрепляем корму.
Устанавливаем распорки между верхними краями на каждом шпангоуте. Распорки необходимы для придания прочности конструкции во время сборки бортов. Крепим к шпангоутам левый и правый борта. Чтобы заготовка фанеры легко гнулась нужно соблюдать два условия: влага и тепло, следовательно ее необходимо разогреть паром или горячей водой.
Крепим дно к бортам саморезами с прессшайбой.
Крепим сидения и убираем распорки. Сиденья крепим на прикрученные к бортам бруски.
Крепим палубу. Палуба крепится по всему периметру саморезами с прессшайбой.
СОВЕТЫ:
1. Детали лодки скрепляем между собой саморезами универсальными разной длины.2. Для обеспечения водонепроницаемости лодки, стыки конструкции необходимо смазывать клеем (ВИАМ-Б\З). 3. Снаружи, рекомендуем проклеить швы водонепроницаемым материалом. 4. Дно прикручиваем шурупами с интервалом в сорок сантиметров. 5. На дно лодки можно положить деревянные решетки, которые будут упираться на шпангоуты. 6. Перед покраской, лодку необходимо покрыть грунтом. Самой простой способ – покрыть разогретой до кипения олифой. Грунтовку проводить как снаружи, так и внутри. 7. После того как олифа высохла, наносим яркие краски различных цветов и оттенков. Краску разводим до жидкого состояния, для того, чтобы нанести ее на поверхность лодки два, три раза. 8. Покрывать нитрокрасками, фанеру не рекомендуется. Качественное покрытие поверхностей – это залог долговечности вашего изделия.
На предложенной модели, сделанной своими руками, можно спокойно разместится двоим рыбакам.Как видим, предложенная модель проста в изготовлении, всего тринадцать сборочных единиц и три типа толщин используемого материала.
Проекты для самостоятельной пострройки.Парусные яхты
| «Натали» | Крейсерский швертбот 5,9м, для отдыха и туризма. |
| «Караcь 500» | Маленький крейсерский швертбот длиной 5м |
| «Лиса 500» | Легкая яхта длиной 5м с рубкой- убежище. |
| «Натали600» | Трелерная лодка из фанеры с радиусной скулой, длиной 6м. |
| «Натали 695» | Туристский швертбот 6.95м для отдыха и туризма. |
| «Альтруист» | Маленькая семейная 4.88м яхта |
| «Натали 800М» | Трейлерный крейсерский швертбот длиной 8 м, гальюн, камбуз 4-5 спальных места. |
| «Натали 850» | Крейсер, швертбот, длиной 8.5м, со всеми удобствами. |
| «Анастасия 590» | Крейсер 5.9м со всеми удобствами |
| «Натали 700» | Семейный крейсер длиной 7м, со всеми удобствами, компромисс. |
| «Натали 625» | Крейсерский швертбот длиной 6-6.25м |
| «Натали 460» | Маленький швертбот, длиной 4.6м |
| «Натали 850» | Яхта длиной 8.5м, радиальной скулой. |
Моторные лодки и катера из фанеры.
Стоимость проектов
Следить за появлением новых статей:
Конструкция рубки катера
При постройке рубки неоценимую помощь оказала статья «Постройка «шиворот-навыворот». Сначала был изготовлен легкий алюминиевый каркас, затем к нему изнутри крепилась ламинированная ценным шпоном дерева фанера, поверх которой напылялся слой пенополиуретана толщиной 50 мм. Пенополиуретан был подрезан и отшлифован для придания нужной формы, после этого его оклеили стеклопластиком на основе полиэфирной смолы «Норпол». Хотелось бы отметить, что работать с этим материалом, имеющим превосходные характеристики, просто.
Длина каюты — 3,5 м, высота в подволоке — 1,8 м, что позволяет взрослому человеку стоять в полный рост. Каюта отделана декоративным пластиком и ламинированной фанерой. В носовой ее части расположены спальные места для четырех человек (рис. 9).
 Рис. 9. Боковой вид и план катера:1 — двигатель; 2 — угловой реверс-редуктор; 3 — корзина сцепления; 4 — карданный вал; 5 — топливный бак; 6 — педаль сцепления; 7 — рычаг включения редуктора; 8 — штурвал; 9 — сиденье; 10 — фундамент двигателя; 11 — ветровое стекло; 12 — мойка; 13 — газовая плита; 14 — спальное место; 15 — люк каюты; 16 — форлюк; 17 — переборка форпика; 18 — переборка машинного отделения; 19 — П-образная мачта; 20 — ходовые огни; 21 — боковое окно; 22 — кнехт; 23 — кормовой трап; 24 — привальный брус. |
Ближе к миделю находятся шкаф, мойка и газовая плита. Для вентиляции помещения используется носовой люк. Высокой степени шумоизоляции корпуса удалось достичь с помощью оклейки бортов пенопластом толщиной 50 мм. Такая конструкция корпуса в сочетании с пенополиуретановым покрытием рубки позволяет сохранять температуру внутри катера не выше 20-25°С при наружной температуре, превышающей 30°С.
Способ крепления рубки к корпусу показан на рис.10.
 Рис. 10. Узел крепления рубки к палубе. |
Двигатель
Как упоминалось, на катере установлен дизель Д-245 с двухконтурным охлаждением. Вращение на редуктор передается через устройство сцепления, включаемое педалью. Рулевое управление штуртросового типа.
Кажется, что катер «Амадеус» в целом получился удачным. В будущем хотелось бы применить подходящую водометную установку и несколько уменьшить габаритную высоту судна, потому что при боковом ветре ощущались некоторые трудности с управлением из-за большой парусности.
Постройка подобного катера под силу любителям. Себестоимость при использовании импортных материалов и установке нового двигателя — 4000–4500 долл.
Константин и Анатолий Кураковы, г. Н. Новгород, 2002 г.
Поделитесь этой страницей в соц. сетях или добавьте в закладки:
| Другие проекты катеров: |
|---|
| Туристский катер «Сивуч» |
| Мореходный армоцементный катер «Гринда» |
| Проект многоцелевого катера |
| Туристский катер из вельбота |
| «Морж» — катер для семейных путешествий |
Как сделать лекала
Возился долго, но в итоге что-то получилось. У многих возникнет вопрос: «А лекала как делать?» Вопрос вполне правомерный. Но тут на помощь пришел младший братишка. Парапланы он строит (вместе начинали, когда в институте учились). Программка у него есть самописная, которая развертки по методу триангуляции рисует. Загнали корпусок туда да и крутанули. Получилось что-то. Но доверия нет. Проверили на Карене. Развертки, полученные в Карене, сравнили с развертками, полученными с помощью братовой программки. Расхождения получились не более 0,1 мм. Короче приняли решение, что такая точность нас вполне удовлетворит. Из коробки от конструктора «LEGO» тиснутой у сынули была склеена моделька. Получилось хорошо. Корпус отмаштабировали до длины 4,6 м. и ширины 1,75 м.
Рис. 2. Вот такой окончательный вариант был принят в производство.
На рисунках видна компоновка кокпита. В основном использоваться лодка будет для покатушек и прогулок и в меньшей степени для рыбалки. В сомнениях и вопросах прошла зима и весна, проект обрастал чертежами и схемами. Пришло время запасаться материалами для изготовления лодки своими рукамим. Жена расстроилась окончательно, так как все лето я собирался строить лодку, но, будучи женщиной мудрой даже в какой-то мере поддержала. Купил фанеру, эпоксидку, стеклоткань, инструментец кой-какой и начал работу.
Рис. 3. Заготовленные материалы и инструмент.
Соединение фанеры на ус не стало проблемой, за два дня были склеены 4 листа длиной 4,8 м. ибо выкройки без отхода по длине хорошо укладывались. Вырезаны детали днища и бортов. Встал вопрос с транцем — дубовую доску просто на рынке не купить. Искал долго, но нашел, где продают обрезную доску нужной толщины. Вырезал детали транца и склеил по следующей схеме — наружный слой — 8 мм. фанера, слой стеклоткани, дубовая доска, слой стеклоткани, внутренний слой — 6 мм. фанера. Получилось тяжеловато. Дубовая доска неподъемная. Но что сделано, то сделано. Переделывать транец не захотелось, да и запас прочности никогда не помешает.
Рис. 4. Склеенные листы. Все просто.
Рис. 5. Вон транец, тяжелый, гад, получился.
Самодельная лодка из фанеры
Лодка, изготовленная из фанеры, отличается своей
лёгкостью и значительно меньшей стоимостью по сравнению с заводскими.
Как самому сделать лодку для рыбалки из фанеры? Для
работы потребуется точный чертёж и фанера – проклеенный натуральный берёзовый
шпон толщиной приблизительно 5 мм.
- С помощью бумажных шаблонов на фанерные листы наносятся
выкройки деталей. - Пилой по дереву или электролобзиком необходимо вырезать
все заготовки. - Склейте транцы со шпангоутами.
- Теперь прикрепите к транцу днище и борта, сведя их
спереди друг с другом. - Для крепления деталей обшивки используется шовный
материал (в случае, если лодка изготавливается не из очень толстой фанеры) или
клей. В этом случае необходимо стесать края фанеры под углом.
- Убедитесь в том, что все детали сходятся по размерам. В
противном случае придётся разобрать лодку и исправить недостатки.
Склейка
- Возьмите эпоксидную смолу и аэросил и смешайте компоненты
1:1 при помощи специальной насадки на дрели. - Усиление углов между бортами, днищем и транцами
выполняется деревянными галтелями – небольшими уголками, предназначенными для
жесткости соединения. - Теперь следует наклеить на все внутренние поверхности
швов полоски из стеклопластика или стеклоткани. При этом необходимо тщательно
промазывать все стыки эпоксидно-аэросильной смесью. - Необходимо дождаться, пока клей полностью просохнет, а
после этого следует установить шпангоуты в соответствующие места.
- Теперь требуется уложить на днище настил, прикрепить
уключины и сидение. - Если конструкция лодки предполагает кокпит (закрытая
носовая часть), то следует установить крышку, зафиксировав её на бортах и
шпангоутах. - После того как лодка полностью просохнет, переверните и
отшлифуйте её наружную поверхность. После этого требуется проклеить дно
стеклотканью и обработать швы эпоксидным составом.
- Перед покраской необходимо обработать наружную поверхность
конструкции пропиткой для древесины, зашпаклевать все щели и обработать
грунтовкой. - Покрасить лодку лучше всего специальной пигментной
смесью, предназначенной для деревянных судов, но можно использовать и любую
обычную краску.
Как делаются самодельные лодки из фанеры?
Небольшое, устойчивое, способное поднимать на борт 2-3 человека и одновременно легкое судно, имеющее возможности хождения, как с помощью весел, так и мотора или паруса, вполне возможно, создать и без специальной подготовки, ибо лодки такого класса создать по плечу и новичкам. И именно для таких самоделок, применяющих самые простые инструменты и ограниченных в средствах, самым доступным материалом является фанера.
Прочный и одновременно легко поддающийся обработке как с помощью электрических, так и ручных инструментов фанера очень широко применяется не только в строительстве маломерных судов, но и вполне солидных морских яхт.
При этом для маломерного судна фанера как нельзя лучше может реализовать возможность установки лодочного мотора, способного развивать вполне приличные скорости.
Инструменты и материалы
Как ни странно, для самостоятельной постройки лодки самым необходимым условием является правильно подобранное помещение, в котором свободно можно расположить лодку, при этом обязательным условием является наличие вентиляции и при работе в холодную пору года отопления, способного поддерживать комфортную температур для работы и не допускать перепадов температуры воздуха.
При изготовлении чертежей понадобятся:
- чертежные принадлежности:
- карандаши;
- резинки;
- лекала;
- длинные металлические линейки и большие треугольники;
- рейсшина;
- картон и чертежная бумага;
- клей для бумаги;
- калькулятор;
В процессе постройки будут нужны:
- электрический лобзик;
- молоток;
- топор;
- струбцины (и скорее всего, очень много – как минимум 10 штук);
- кисти, шпатель металлический, шпатели резиновые;
- шуруповерт;
- рубанки ручные или электрорубанок;
- отвертки;
- стамески;
- степлер;
- пилы ручные и электрическая циркулярная пила;
В качестве материалов для изготовления рекомендуется:
- фанера стандартных размеров 1,5м *1,5м;
- доски – сосновые, дубовые:
- ткань для оклейки корпуса;
- шпаклевка для заделывания трещин и стыков листов;
- специальный водонепроницаемый клей;
- олифа натуральная или водоотталкивающая пропитка для дерева;
- краска масляная (в случае если владелец приверженец традиционного способа окраски корпуса) или специальная эмаль для корпусов суден;
- гвозди, шурупы, саморезы;
- металлическая полоса, металл для уключин и креплений;
Параметры будущей лодки
Оптимальными параметрами для лодки из фанеры толщиной 4-5 мм является:
- общая длинна корпуса от носа до транца 4.5 метра;
- ширина поверху в самом широком месте корпуса – 1,05 метра;
- глубина лодки – 0.4 метра.
Из чего состоит лодка
Главным элементом каркаса лодки является киль – основание, на которое крепятся все остальные части корпуса.
Нос лодки, образуемый форштевнем, крепится с одной стороны, а в корме – ахтерштевень. Это элементы, отвечающие за продольную жесткость конструкции. Они могут быть как из цельного дерева, так и составными – склеенными отдельными частями, и закрепленные гвоздями или шурупами.
Изгибы корпуса и поперечные формы образуются благодаря шпангоутам – поперечным элементам корпуса, придающим ему дополнительную жесткость. Доски поверху форштевня и ахтерштевня, соединенная со шпангоутами по обеим сторонам образуют борта.
Полученный таким образом каркас обшивается поверху фанерой.
Внутри лодки делается настил – слань, он, выполняет роль нижней палубы для того, чтобы не становиться на днище лодки.
Лодки из фанеры под мотор
Лодки для использования мотора, принципиально не отличаются от тех, которые предназначены под весла или парус. Основное отличие здесь заключается в том, что для крепления двигателя видоизменена корма – у них установлена транцевая доска или транец из многослойной фанеры, способной выдержать крепление двигателя.
Отдельные более современные лодки могут иметь и другие элементы маломерных судов такого класса – кокпит, палубные стрингеры, боковые стрингеры. Для обеспечения плавучести в таких лодках предусматриваются герметичные ниши для заполнения пеной способные держать лодку на поверхности в случае опрокидывания.
Это интересно: Разборная лодка Романтика
Какую делать?
Конструкций фанерных и дощатых лодок, они не требуют для постройки условий производства, тоже большое количество; плавают-то люди испокон веку. Попробуем определиться, как начинающему судостроителю-судоводителю определиться в данном разнообразии. Напр., лодки типа каноэ (поз. 1 на рис.), каяка, байдары или отечественной оморочки очень ходки, очень мореходны и одновременно не боятся обросших мелководий. Но для управления ими необходим не то что опыт – большущее искусство. По количеству утопленников среди новичков лодки типа каноэ прочно держатся в топе рейтинга среди маломерных судов. Также, подобные лодки с жёсткой обшивкой технологически сложны, т.к. их обводы двойной кривизны.
Виды лодок для самых разнообразных условий плавания
Российская лодка-фофан (поз. 2) по собственной надежности не меньше легендарна, чем американская дори (см. ниже), но очень остойчива, вместительная, а управлять ею может зеленый салага. Закрученные обводы в носу делают фофан прекрасно всхожим на волну в полном грузу, а вместе с «пузатым» корпусом, пологими обводами в корме и заглубленным транцем способным очень быстро, до двадцати километров/ч и более, идти под достаточно мощным мотором в переходном (полуглиссирующем) режиме. Однако, как видим, обводы фофана тоже двояко изогнутые, и он тяжёл: чтобы вертеть фофан, необходимо не меньше 2-3 крепких мужиков.
Прогулочно-рыбацкая лодка российский тузик (поз. 3; российский вследствие того что есть еще американская лодка-тузик динги, см. ниже) легка, но снова-таки с обводами двойной кривизны. То же касается морской парусной шлюпки, поз. 5, хотя она под парусом устойчиво удерживается на курсе на 4-балльной волне, а вынуть ее на берег возможно в одиночку.
Выгибать как то!
Итак, мы сформировались еще с одним требованием в самодельной лодке из фанеры: ее обводы должны быть одинарной кривизны, т.е. образующие корпус поверхности должны собой представлять изогнутые плоскости. Для малых спокойных внутренних вод прекрасным выбором будет лодка-плоскодонка типа скиф, поз. 5. Скифы в подобных условиях себя зарекомендовали надежнейшими судами. Более того, лодки-скифы дешевы, просты в постройке, легки: 4-х метровый скиф с днищем из оцинкованные стали может поднять и загрузить один человек. Добавочное положительное качество для этих условий плавания – скифы прекрасно управляются на течении и в обросших водоемах. Воде или водорослям просто не за что их ухватить.
В пару очень сложных условиях плавания, на беспокойстве до 2-3 баллов, хорошей будет лодка динги. На вид динги легко узнать по носовому транцу-форшпигелю и килеватому (как говорят, имеющему поперечное V) днищу, поз. 6. Последнее позволяет динги легче всходить на волну, а форшпилель выполняет отношение вместимости к габаритным габаритам и своему весу динги практически рекордным. Из-за этого динги наиболее известная лодка выходного дня у жителей удалённых от воды мест: 2-3 здешняя динги на верхнем багажнике входит в размеры легкового автомобиля, а весить может менее 50 кг. Технологически динги еще легче скифа – ее можно собрать способом шитья фанеры (см. дальше) просто на полу в квартире.
Динги под парусом (поз. 7) вполне безвредна, но очень вертка, и благодаря этому считается прекрасным судном для первоначального обучения плаванию под парусами. Выучился управлять такой – можно смело переходить к румпелю/штурвалу и шкотам большой яхты. В советском союзе для обучения кадетов-подростков в яхтклубах широко употреблялся швертбот-динги «Золотая рыбка».
Напоследок, если Вы проживаете возле моря или большого внутреннего озера, знаете большую воду и возжелали в конце концов соорудить лодку для нее собственными руками, то подбор следует остановить на дори. Лодки дори – истинно океанские. Любители рыбной ловли Ньюфаундленда ловили и ловят на них рыбу в 280 и даже в 400 км от берега. Мореходность и надежность дори замечательны: известно много случаев, когда в ожесточённый шторм терпели крушение большие хорошие суда, а дори тогда же в тех же водах успешно возвращались домой.
Лодки дори известны в 2-х типах: чисто гребной банковой и парусной (поз. 9). Чтобы управлять банковой дори, необходимо быть с детских времен просоленным насквозь моряком, т.к. их статическая остойчивость не большая. Парусная дори не так требовательны, выучиться управлять ею способен новичок, знающий основы движения судна под парусами. Также, на парусную дори возможно установить мотор в колодце. Обустроить лодку моторным колодцем, разумеется, труднее, чем увеличить под мотор транец (см. дальше), зато мотор и винт будут лучше защищены от повреждений, а ремонтировать мотор на воде можно будет без опаски утопить деталь или инструмент.
Самодельные лодки для охоты и рыбалки
Несмотря на поражающее воображение обилие имеющихся в продаже конструкций маломерных судов, выполненных из самых различных современных материалов, до сих пор в стране живет немало охотников и рыболовов-любителей, предпочитающих самодельные лодки собственной постройки.
Деревянные лодки
Самым популярным материалом для строительства самодельных лодок по-прежнему служит дерево, вернее, тонко струганные доски из определенных пород древесины. Практически в каждой местности нашей огромной страны существуют собственные, проверенные временем конструкции деревянных лодок, по образцу которых и до сих пор строятся все новые и новые суда. В любой деревне, стоящей на берегу озера, реки или иного водоема, можно сегодня встретить нехитрые деревянные лодки, долгие годы служащие своим хозяевам как для рыбалки, так и для многочисленных хозяйственных дел.
И все-таки в последние годы число самодеятельных строителей лодок, использующих дедовские технологии, заметно пошло на убыль.
Вошедшие в нашу жизнь современные технологии позволяют создавать более надежные, долговечные, прочные и легкие конструкции лодок.
Пользуясь, например, специально обработанной фанерой, лучше всего бакелизированной, а также современными полимерными и защитными материалами, местным умельцам вполне по силам оказались лодки, которые по своим эксплуатационным характеристикам во многом превышают представленную промышленностью продукцию. Такие лодки, как правило, ничуть не уступают по прочности металлическим лодкам из алюминия и его сплавов, по весу – даже особо легким пластиковым лодкам, по надежности – лодкам из ткани ПВХ.
Технология строительства современной деревянной лодки достаточно проста и в то же время оригинальна
Если брать во внимание лишь общие этапы строительства, то возведение собственной лодки будет выглядеть следующим образом. На листах влагостойкой фанеры размечается корпус будущей лодки, выпиливаются конструктивные элементы, изготавливаются шпангоуты, нос и кормовая часть лодки, а также транец, если лодка будет двигаться под мотором
Лодка собирается, внутренняя ее часть обрабатывается антисептиками, на ней устанавливаются листы пенопласта для создания эффекта непотопляемости, и затем вся конструкция обрабатывается эпоксидной смолой, на которую наклеиваются несколько слоев стеклоткани
Все, лодка готова!
Лодка собирается, внутренняя ее часть обрабатывается антисептиками, на ней устанавливаются листы пенопласта для создания эффекта непотопляемости, и затем вся конструкция обрабатывается эпоксидной смолой, на которую наклеиваются несколько слоев стеклоткани. Все, лодка готова!
Самодельная фанерно-пластиковая лодка при самом элементарном за ней уходе прослужит своему владельцу долгие годы. При необходимости поврежденные чем-либо места такой лодки очень легко отремонтировать кусочком стеклоткани и эпоксидной смолы. Такое судно очень легко перевозить на багажнике автомобиля, не бояться на рыбалке камней и острых предметов, ее не надо сушить после каждой рыбалки, а подготовить ее для зимнего хранения не составит труда даже подростку: в лодку выливается два-три ведра воды, днище промывается тряпкой, и вода выливается при простом переворачивании лодки. Просто, дешево и удобно!
Другие конструкции лодок для рыбалки
