Ливневка в частном доме

Состав дождевой системы

На всех крышах своего дома имеется своя система водостоков, которая представляет собой водосточные углубления, они же прикреплены по всему скосу.  В них происходит сбор  воды с крыш, затем она проходит путь по водосточным трубным проходам.

Приемники воды на земле –  углубления, дождеприемники,  уловители песка. Они определяются  под водосточными трубными проходами, а также на бетонных, асфальтных площадках, тротуарной плитке, либо же на окраине дорожки с невысоким наклоном. Все это делается для того, чтобы вода могла спокойно и самостоятельно стекать.

Порядок правильного выброса осадков и их распределения. В данном случае у каждого хозяина дома есть уникальная возможность – использовать сливную воду для собственных нужд, например, направить отток воды на полив участка или цветов во дворе, и т.д.

Достигнуть максимального результата можно, если все трубные проходы свести в один большой или несколько средних резервуаров, откуда уже, благодаря правильной работе насоса, вода будет переходить в поливную часть. Если такой необходимости для оснащения огорода водой нет, тогда вы можете спокойно выводить всю ненужную воду в сточную канаву и иные виды слива воды.

В случае, когда и такой вариант вам не подходит, есть шанс устроить процесс выброса ненужной жидкости в почву через перфорированные  трубы из пластика. Их нужно закопать немного ниже уровня грунта. Бывает всего четыре вида такой ливневой канализации в доме:

Подземные – когда все составляющие устройства располагаются ниже степени нахождения грунта. Это смотрится очень хорошо, но потребует от вас немалого количества земельных работ и немалых финансовых вложений в сам процесс. Сделать канализационную систему данного типа реально, когда вы собираетесь перестроить или переделать свой участок.

Систему можно образовать следующими видами:

промерзающая  система, при которой  с начала декабря и по апрель  не функционируют устройства, но их оборудование легче  — глубь залегания обычно составляет порядка 25- 40 см;

непромерзающая система –  понадобится проложить трубные системы не менее чем на 90 – 100 см.

Надземная ливневая канализация в частном доме, при которой  все водоотводящие желоба располагаются в укрытии, по нему же вода будет стекать в нужное место, при этом вывод зачастую происходит в огород или иной поливной участок земли;

Смешанная – она частично монтируется в грунте, и частично сверху. Это один из оптимальных способов, исходя из финансовых вложений, а также эстетических соображений.

Совмещенная  – в данном случае можно сберечь свои финансы и сделать совмещенный вариант из ливневки, и любой иной системы, отталкиваясь от уже имеющегося колодца на территории, когда возникает желание создать одновременно 3 системы водоотведения параллельно: канализационная, сливная, ливневая. Это бывает в том случае, когда потребуется одновременно провести три и более системы для вывода стоков: сливная система, канализационная и ливневая.

Однако мы не рекомендуем так проводить работы, потому что в тот момент, когда будет происходить таяние воды или прохождения сильного дождя, вода может начать прибывать с такой неимоверной скоростью, которая может составлять порядка 11 кубов в 60 минут. Колодец из-за этого перезаполняется за короткий промежуток времени.

Когда вода сбрасывается в сливной колодец, то в период при ливне вода под давлением будет поступать в систему, заполняя трубные системы, при этом попадая под фундамент, подмывая понемногу его структуру. Почистить их вы не сможете, придется только полностью менять, а это стоит очень приличных денег. Исходя из таких данных, можно сделать заключение –  ливневая канализация в частном доме должна быть только при наличии собственного колодца, если рядом не имеется водоема. Но колодец должен быть обязательно больших размеров, чтоб воды хватало для заполнения не более его 70-75%.

Вообще нужно заметить тот факт, что в каждом конкретном случае планируется отдельно проектированная схема, потому что одного плана действия практически не существует. Ведь у каждого  дома и рядом находящегося участка есть свои отличительные черты – впитывающая способность грунта, рельеф, застройка, планировка. Главное, что в любом варианте следует учесть следующие аспекты:

отвести воду на довольно длительное расстояние от вашего  дома, установив в дорожке небольшие углубления для слива воды на определённый участок;

отвести воду с обширной вымощенной площадки, где могут образовываться большие скопления воды, а с ними, как уже многие знают бороться крайне сложно.

Общая канализационная система для всего коттеджного посёлка

Среди преимуществ можно выделить достаточно доступную стоимость (в сравнении с установкой автономных систем очистки стоков на каждый дом), а также отсутствие необходимости проводить обслуживание непосредственно жителям дома.

То есть владельцы просто пользуются канализационной системой не задумываясь о необходимости замены каких-либо элементов, сервисном обслуживании прочем. Также среди преимуществ можно выделить экономию площади земельных участков – ведь если ставить очистные сооружения возле каждого дома – они будут не только занимать место, но и являться неотъемлемым элементом внешнего вида участка.

Среди недостатков можно выделить:

• Риски для застройщика – система проектируется на этапе планирования застройки и запускается при завершении строительства, таким образом, даже если в поселке выкуплено всего несколько домов – запускать придется всю систему.
• Абонплата за пользование – владельцы коттеджей не заморачиваются обслуживанием канализационной системы, но платят за её использование. При этом некоторые организации, обслуживающие посёлок могут пытаться компенсировать собственные риски, увеличивая квитанции проживающим, если поселок заселён не полностью.

Таким образом, с одной стороны владельцам коттеджей удобно иметь централизованную локальную систему канализации, а с другой – она может достаточно дорого обойтись в обслуживании – вам запросто впишут в квитанцию часть платежей несуществующих соседей.

Из чего состоит ливневка

Стандартные составляющие водоотведения объединены в общую взаимодействующую систему с линейными и точными технологическими характеристиками. Канализация ливневого водоотведения – это комплексные устройства и каналы, состоящие из:

1. Дождеприемников, которые собирают все виды осадков. Это – воронки, поддоны, лотки, желоба.
2. Точечных или линейных трубных систем, проводящих осадки к устройствам для фильтрации (коллекторам), а затем к местам сброса.
3. Смотровых ревизионных колодцев (осуществляют контроль за ливневкой) с люками. Через них чистят систему.
4. Фильтров в виде пескоуловителей, собирающих твердые частицы и защищающих сеть от засорения.
5. Решеток с крупными отверстиями, через которые уходит вода (алюминиевые, стальные, чугунные) – бывают прямоугольными и квадратными.

Вся система каналов и устройств отправляется в колодцы коллекторов, распределяясь затем в месте разгрузки. Прокладка ливневки в грунте применяет систему труб. В траншеях и канавах на поверхности встраивают лотки и желоба, сделанные из пластика, асбеста или бетона.

Водоотведение устанавливают на крыше. Дождеприемники всегда находятся под трубами. Вверху лотки и поддоны всегда прикрыты решетками.

Приступая к монтажу дождевой канализационной системы, нужно обязательно схематично составить место расположения каналов, а уже потом выполнять работы.

ВАЖНО! Чтобы обеспечивалось естественное движение осадков по системе водосбора до места фильтровки и выгрузки, составляющие канализационной системы необходимо уложить с наклоном в сторону данных систем.

Материалы для ливневой канализации

Чтобы система функционировала качественно и была надежной в использовании, нужно брать во внимание не только проектирование ливневки и реализацию строительства, но также и комплектующие ливневой канализации. Чтобы изготовить дренажные лотки, потребуются: бетон, пластик и полимеркомпозит

Лотки обязательно нужно прикрыть съемными решетками, так как они будут задерживать мусор.

В полноценной системе ливневой канализации должны быть следующие элементы:

• Песколовители;
• Заглушки (для препятствования обратному потоку воды);
• Сифоны (для нейтрализации запаха);
• Двойная муфта (для соединения труб);
• Резиновый или же полимерный уплотнитель (вставляется в ведущую канавку трубы);
• Смазка (для уменьшения трения между трубой и муфтой; смазывать надо края муфты);
• Обратный шаровой клапан (препятствует попаданию воды в дренаж при сильных дождях или наводнении, а также проникновению воды из колодца в систему; устанавливается внутри дренажного колодца);
• Песок и щебень (потребуются для засыпки колодцев, горловин с крышками и удлинительных труб).

Систему ливневой канализации лучше всего строить во второй половине лета. Зимой строительство нельзя проводить из-за промерзшей земли, а весной земля еще пропитана водой после растаявшего снега. Но, как показывает статистика, большинство застройщиков вспоминают о ливневке осенью, когда начинается дождливый сезон. В это время продавцы комплектующих частей повышают цены. Нужно понимать, что строительство ливневой канализации нужно планировать заранее, рассчитывая финансы. Ведь работа над обустройством канализации занимает не один день.

Для участка, к примеру, в 10 соток, строительство может обойтись до 130 тыс. рублей и длиться около месяца. Эффективность и качество работы канализации зависит в основном не от материалов, а от соблюдения всех углов и уклонов во время стройки, а также хороший монтаж стыков и профилактические работы

Чистить ливневку нужно не меньше двух раз в год, особенно важно не забывать о чистке фильтров и песколовителя

Компоненты

Ливневка вокруг дома состоит из нескольких важных компонентов, а именно:

• Открытые желоба, их еще называют лотки или линейный дренаж – они находятся на поверхности. Располагаются эти элементы с учетом размещения водосборника, к которому устраивается уклон системы. Именно желоба и трубы отвечают за отведение воды с придомовой территории.

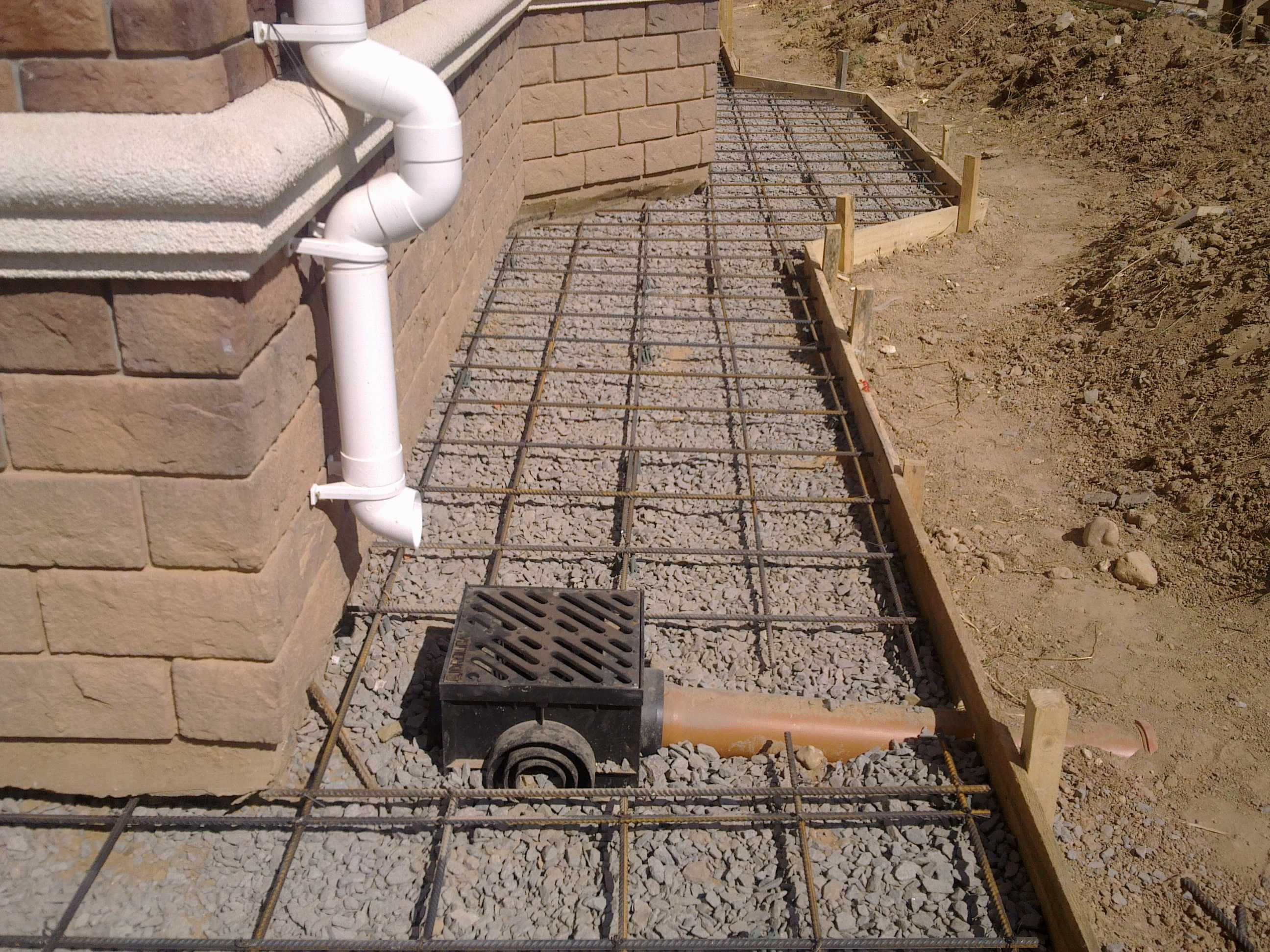

• Дождеприемники. Этот элемент собирает осадки с крыши дома и других построек. Удобнее монтировать их под водосточными трубами. Они встречаются различного объема, изготавливаются из пластика или полимербетона. В них есть непременный элемент – секция для сбора мусора, который попадает вместе с водой.
• Придверные поддоны собирают влагу с обуви, одежды, тех, кто входит в дом.
• Смотровые колодцы помогают контролировать процесс отведения ливневых вод. Их монтируют на стыках каналов, в местах пересечения, то есть в тех участках, где самый высокий риск засорения.
• Коллекторный колодец – он отвечает за накопление, хранение и фильтрацию собранных талых и ливневых вод. Его размеры должны быть достаточно большими. При подборе этого параметра следует учитывать площадь крыши, количество осадков.

Среди дополнительных элементов, которые можно использовать:

• Заглушки – они работают по принципу обратного клапана, т.е. не пускают воду в обратную сторону.
• Сифоны – они не дают распространяться неприятным запахам, если ливневые воды сливаются в канализацию.
• Пескоуловители – с их помощью происходит сбор твердых частичек, которые могут попадать в водосбор вместе с водой. Монтируются они только на поверхностные ливневки.

Устройство и принцип работы ливневой канализации

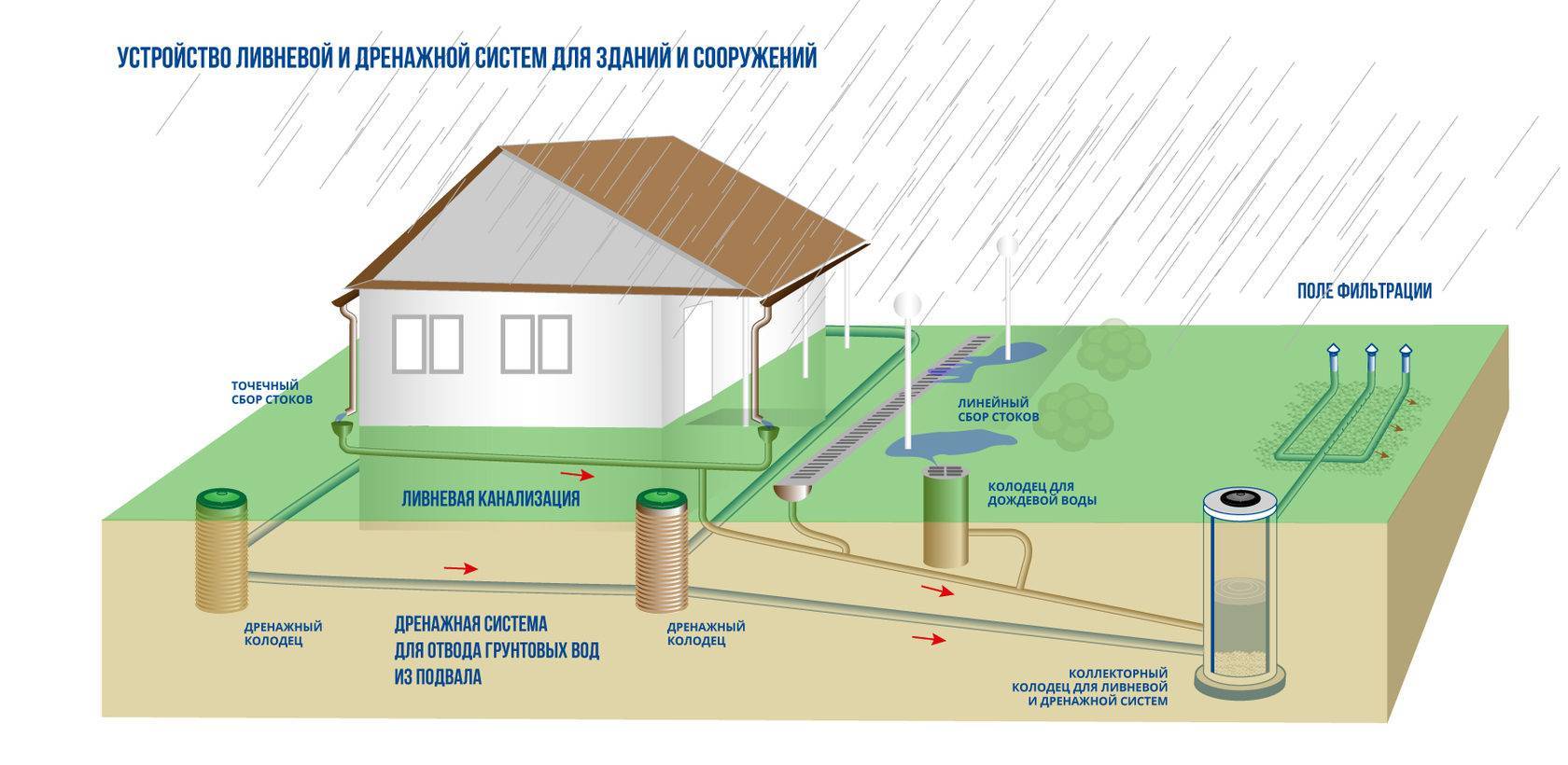

Схема ливневой канализации

Большое количество воды на поверхности, которая остается после дождя, может стать причиной многих неприятностей: размывания грунта, заболачивания почвы, гибели растений, разрушения фундамента здания, затапливания подвалов и т.д. Такие проблемы возникают по разным причинам: в данной местности выпадает много осадков; участок расположен в низине или он находится в паводковой зоне. Неприятности устраняются быстрым отводом воды с территории с помощью ливневой канализации дома.

Для ее создания используются такие детали:

• Жолобы, воронки, водосточные трубы. Они необходимы для сбора воды с поверхности крыши и направления ее в дождеприемники.
• Дождеприемники. Изделия предназначены для приема воды с кровли или участка. Баки заводского изготовления часто оснащают фильтрующими элементами: корзиной для сбора крупного мусора и пескоуловителем.
• Придверные поддоны. Это емкости для сбора воды непосредственно возле входных дверей.
• Трубы. Применяются в подземных коммуникациях для перемещения жидкости к месту сбора или утилизации. Незаменимы в городских условиях.
• Приемные лотки. Детали для сбора жидкости с поверхности земли и направления ее к дождеприемникам. Обычно используются индивидуальными застройщиками в сельской местности.
• Пескоуловители. Нужны для выделения мелкой сыпучей массы из жидкости. Они устанавливаются сразу за дождеприемниками, в местах, где вода вливается в подземную систему. Без таких фильтров канализация быстро засорится и выйдет из строя.
• Ревизионные колодцы. Элементы закрытой ливневой канализации. Они используются для чистки подземной части системы.
• Коллекторы. Предназначены для сбора воды от нескольких труб и лотков и объединения потоков. Их также строят, если необходимо резко изменить направление магистрали.
• Накопители. Служат для временного хранения дождевой воды, собранной с участка.

Система ливневой канализации условно разделена на две зоны: отвод воды с кровли и с поверхности земельного участка.

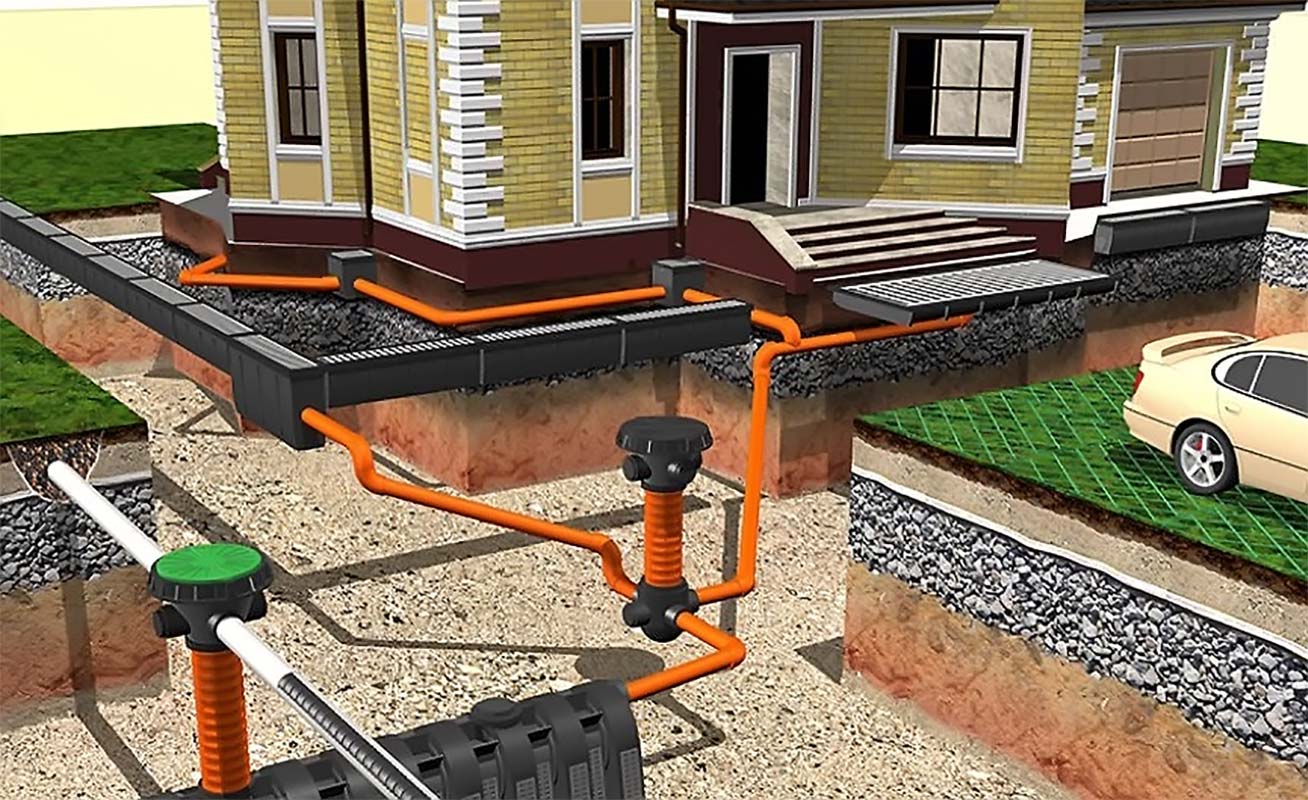

На схеме показан принцип работы ливневой канализации

Функционирует она следующим образом. Дождевая вода с кровли стекает в желоба, размещенные вдоль нижней кромки покрытия крыши. Они крепятся с наклоном в сторону вертикальных трубопроводов-стояков. По ним жидкость попадает в дождеприемники, расположенные на земле прямо под стояками. Эти элементы соединены трубами с лотками, в которые стекает вода с поверхности участка. Собранная жидкость по магистрали отводится в центральную канализацию, за пределы участка, в овраг или водоем. Чтобы система не забилась, канализацию оснащают пескоуловителями для очищения от сыпучей массы и решетками для задерживания веток, листьев и другого крупного мусора.

Ливневые канализации домов отличаются между собой объемом воды, которую могут пропустить через себя, конструкцией, сроком эксплуатации. Существуют такие типы сооружений:

• Открытая система. Строится на поверхности грунта. Элементы конструкции заглубляют и бетонируют, а сверху накрывают решетками. Магистраль очень простая и наименее затратна по деньгам. Ее легко изготовить своими руками без разработки проекта. Открытая ливневка строится в небольших частных домах и часто используется как элемент ландшафтного украшения. Во время мороза такая система неработоспособна. Построить ее можно на любой стадии обустройства территории участка.
• Закрытая система. В таких конструкциях присутствуют дождеприемники, в которые собранная вода поступает по трубам или лоткам. Из них жидкость направляется к месту утилизации. Элементы ливнестока не видны, они скрыты под землей. Стоимость закрытой системы достаточно большая, поэтому решение о ее использовании должно быть обосновано. Строить такой водоотвод рекомендуется на начальной стадии обустройства участка.
• Система смешанного типа. В ее состав входят наружные лотки и трубы, уложенные под землей. Применяется в случае сложного рельефа участка. Ее часто используют для прокладки ливневки по кратчайшей траектории.
• Точечная система. Предназначена для сбора и отвода воды с поверхностей, не пропускающих жидкость, например, с крыши дома или с бетонированной площадки. Чаще всего это колодцы-дождеприемники со съемной крышкой и простейшими уловителями мусора.
• Линейная система. Создается для комплексного решения проблемы — удаления воды с поверхности большой площади и направления ее к месту сбора или утилизации. Состоит их желобов, лотков, пескоуловителей и грубого фильтра для сбора крупного мусора. Они монтируются вдоль дорожек и площадок.

Необходимость устройства ливнёвки

Следует отметить, что в этом случае всё-таки не стоит пренебрегать ливнёвкой. Естественный склон ускоряет движение воды, увеличивая эрозию почву – со временем элементы пешеходных дорожек, дворового покрытия или даже фундамента начнут повреждаться и требовать срочного ремонта.

В средней полосе годовой объём атмосферных осадков составляет от 50 до 100 кубических метров. Такое количество воды приводит к переувлажнению грунта и сопутствующим проблемам – образованию луж, наледей в весенний и осенний период, растрескиванию фундамента, повреждению дорожек.

Канализация решит проблему комплексно:

• отведёт ливневые воды;
• не позволит тающему снегу задержаться во дворе в виде луж.

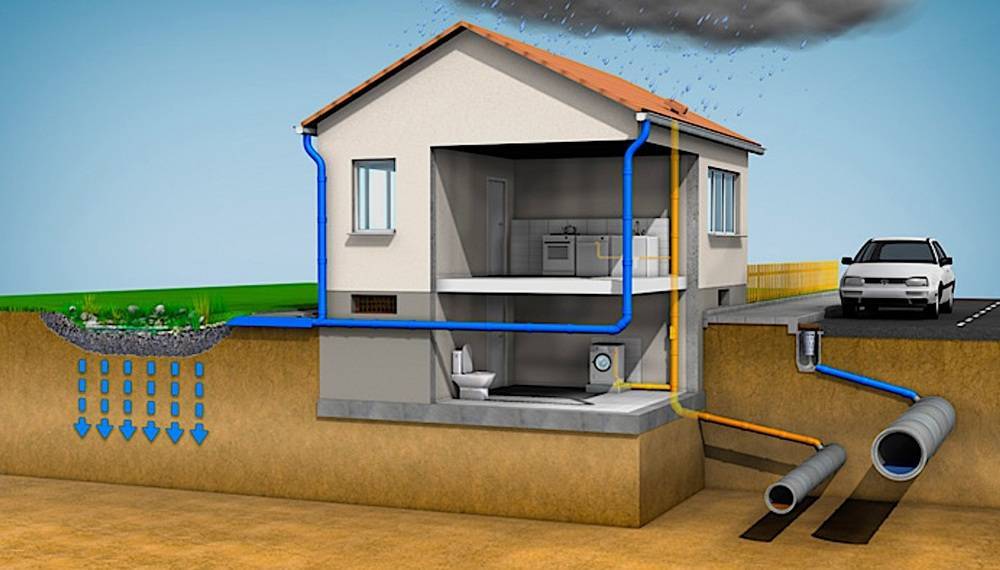

Для чего нужна ливневая канализация

Главное назначение ливневой или дождевой канализации – отведение лишней влаги с территории вокруг дома. В регионах с большим количеством осадков необходимо куда-то отводить дождевые и талые воды. Если этого не делать, постепенно разрушаются дорожки, земля во дворе раскисает, а потом долго высыхает. Если еще и не сделать отмостку вокруг дома, дождевые воды подмоют и постепенно разрушат фундамент. В общем, ливневая канализация в частном доме — залог долголетия вашего дома, порядка и опрятного внешнего вида на вашем участке. Этот вид инженерных систем называют еще ливневка или дождевая канализация.

• Системы водостоков на крыше. Это закрепленные вдоль скосов водосточные желоба, в которые собираются осадки с крыши. Вниз они стекают через установленные воронки и водосточные трубы.
• Некоторого количества приемников осадков на грунте (приемных воронок, дождеприемников, линейных водоотводов, пескоуловителей). Они расставляются так, чтобы максимально эффективно принять осадки. Обычно точечные приемники или воронки ставят под водосточными трубами, несколько приемников ставят на бетонированных, асфальтированных площадках, там, где уложена тротуарная плитка. Линейные приемники ставят вдоль дорожек, а чтобы вода нормально стекала, покрытие укладывают с небольшим уклоном.
• Система хранения, перераспределения или сброса осадков.

Куда девать воду

Больше всего вопросов возникает с тем, куда девать стремительно прибивающие осадки. Во-первых, ливневая канализация в частном доме может стать поставщиком воды для полива. Для этого все трубы системы сводятся в большую емкость или несколько емкостей, а от туда уже, при помощи насоса, могут перекачиваться в систему полива.

Во-вторых, если поливать нечего или некуда девать такой объем жидкости, можно отводить ливневые воды в централизованную канализацию, сточную канаву, расположенный вблизи водоем. Если эти возможности реализовать нельзя, устраивают систему сброса воды в грунт. Это перфорированные пластиковые трубы, закопанные ниже уровня грунта.

Типы и их особенности

Ливневая канализация в частном доме может быть трех типов:

• Подземной. Все части системы находятся ниже уровня грунта. С точки зрения эстетики это отлично, но требует большого объема земельных работ и достаточно больших вложений средств. Оборудовать такую систему можно при строительстве или полной переделке участка. Бывают они двух типов — промерзающие и нет. Промерзающие зимой и ранней весной не работают, зато их устройство проще — глубина залегания обычно — менее метра (минимум — 30 см). Для незамерзающих ливневок требуется укладка труб ниже глубины промерзания грунтов. Для каждого региона она своя, для Средней Полосы России — порядка 150-170 см. Плюсы и минусы понятны сразу — большой объем земельных работ, и следовательно, высокая их стоимость.
• Надземной. Ливневки такого типа — водоотводящие желоба в покрытии, по которым вода стекает в какое-то определенное место или выводится в сад/огород.
• Смешанная. Часть дождевой канализации делают в грунте, часть — сверху. Оптимальный вариант и по расходам и по внешнему виду, и по количеству требуемых средств.

В каждом конкретном случае приходится проектировать свою собственную схему — единого рецепта нет. У каждого свой участок с его особенностями: впитывающей способностью грунта, рельефом, застройкой, планировкой.

Что точно надо сделать — отвести воду подальше от дома. Сделать это можно так, как на фото выше — установив в дорожке желоба и сливая воду на газон. Но это — только один из множества вариантов. Второе место, откуда желательно отвести воды — обширная вымощенная площадка. Как правило, тут образуются большие лужи, с которыми бороться трудно. Решить проблему можно сделав одну или несколько точек сбора воды — поставить точечные дождеприемники и отвести воду по одному из рецептов.

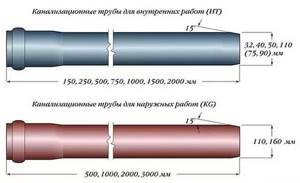

Технические характеристики труб для дождевой канализации

Трубы, которые будут использоваться для обустройства ливневой системы, должны соответствовать условиям их эксплуатации:

• прочность – расходный материал должен выдерживать различные механические воздействия, включая сжатие, изгиб и удары;
• переносимость ультрафиолетовых лучей – трубы, монтируемые на поверхности участка, должны выдерживать воздействие солнечных лучей;
• стойкость к агрессивным реагентам – по системе будут протекать осадки с разными примесями;
• устойчивость к температурным перепадам – расходный материал будет находиться в одном положении круглый год. Поэтому рекомендуется отдавать предпочтение трубам, устойчивым к зимним и летним температурам.

Ливневая канализация для своего дома, какой ее смысл и что это?

Вывод “ненужной воды”  – это первая необходимость для тех местностей, где часто происходят выпады осадков. Ведь из-за этого могут с годами происходить серьезное разрушение дорог и троп между улицами, раскисание земли на участках, которая потом очень длительное время высыхает. Обязательно нужно делать также отмостку около дома, и дождевые воды не будут подмывать, и разрушать его фундамент. Иными словами,  канализационная система в своих секторах потребуется в первую очередь, чтобы  долгий период сохранялся чистый и красивый вид, как во дворе, так и на посевном участке земли. Такой метод инженерной работы  называют дождевой канализационной системой.

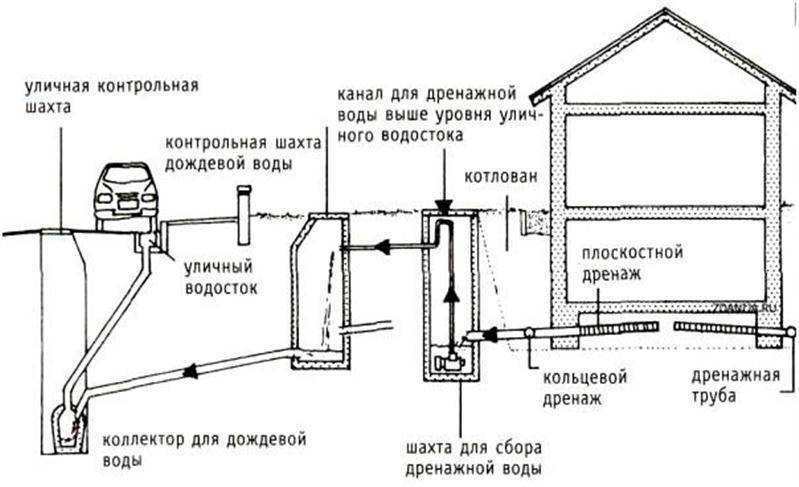

Дренаж фундамента: разновидности и особенности

При сложных гидрогеологических условиях местности подземную часть здания защищают с помощью трёх видов расположения дренажа:

• пристенном – для домов с подвалом и цокольным этажом;
• кольцевом – для домов со всеми помещениями выше уровня земли;
• пластовом – для плитного фундамента ниже водоупорного слоя.

Пристенная дренажная система расположена под землёй вдоль стены.

Кольцевой дренаж расположен на отдалении от стен на 1,5-3 м. На сгибах труба закругляется или имеет смотровой колодец. Обычно система размещается по всей окружности здания, но бывают исключения.

Пластовый дренаж окружает кольцо трубопровода, а под плитой расположена слоистая дренирующая подстилка.

Пластовый дренаж обустраивают еще до заливки фундамента Источник readmehouse.ru

Устройство дренажной системы участка

Устройство открытого комплекса ясно без подробного описания. Конфигурацию закрытой системы нужно рассмотреть более подробно. Эта информация необходима в случае самостоятельного строительства сети дренажа.

В состав глубинной системы входят следующие элементы и устройства:

1. Перфорированные трубы;
2. Контрольные колодцы;
3. Емкость сбора воды.

В качестве перфорированных труб используют пластиковые канализационные трубы из полипропилена или поливинилхлорида диаметром не менее 110 мм. Отверстия в изделиях выполняются с помощью электрической дрели. Их соединяют в сеть, направленную с уклоном в 2 – 5 мм в сторону водоприемной емкости.

На поворотах магистралей устанавливают смотровые колодцы. Они предназначены для ревизии и профилактики трубопроводов. Колодец должен иметь диаметр не менее 1000 мм – это необходимо для размещения взрослого человека для проведения работ и осмотра.

Колодцы выполняют чаще всего из отрезков полимерных труб большого диаметра, из заводских пластиковых колодцев. Несколько реже ревизионные колодцы сооружают из бетона и кирпичной кладки.

Емкости для сбора воды имеют следующие конструкции:

1. Пластиковые емкости промышленного изготовления;
2. Емкости из железобетонных колец;
3. Резервуары, залитые в деревянную опалубку;
4. Кирпичные резервуары.

Воду из емкости утилизируют следующими способами:

• Вывод за пределы участка – вода переливом направляется в овраги, канавы или откачивается принудительно насосом;
• Вывоз воды с помощью спецтехники.
