Мощность оборудования
Самый просто способ рассчитать мощность – разделить площадь помещения в квадратных метрах на 10 и добавить 20% от полученного значения для запаса. Для дома площадью 150 кв. м это: (150/10)*1,2 = 18 кВт. Такой расчет будет правильным при высоте потолков 270 см для котла с одним контуром и для дома в средней полосе России.
Для других условий в формулу добавляются коэффициенты, учитывающие особенности жилья:
· Высоту потолка. Например, для 300 см это будет 300/270 = 1,11.
· Регион. Для южных и жарких регионов – 0,7-0,9; для северных и холодных – 1,5-2,0.
· Нагрев воды. Ориентировочно – 20% к общей производительности или коэффициент 1,2.
Так, к примеру, котла мощностью 24 кВт в Краснодаре хватит для дома площадью 200-250 кв. м, в Москве – для 100-150 кв. м, а в Архангельске – для 100 кв. м.
Важно! Покупать оборудование с производительностью намного больше, чем получилось по расчетам, не стоит. Это увеличит цену самого котла и образование конденсата в дымоходе, повысит вероятность выхода техники из строя и расходы на обслуживание
Двухконтурный котел или бойлер косвенного нагрева?
Перед владельцем частного дома или коттеджа практически всегда встает проблема в отношении получения горячей воды.
Ранее для этих целей широко использовались различные системы получения горячей воды, но самыми популярными, с точки зрения практичности и экономии, были примитивные газовые колонки или, в лучшем случае, громоздкие самодельные бойлеры косвенного нагрева.
Что изменилось?
Газовые колонки по своей конструкции, надежности и удобству сильно шагнули вперед. И, более того, в некоторых случаях они изменились до неузнаваемости, превратившись в настенные газовые котлы, с открытой камерой сгорания, использующей для горения воздух из помещения, или даже с закрытой, с забором воздуха снаружи и принудительным дымоудалением через коаксиальный дымоход. Великолепные котлы, работающие в полностью автоматическом режиме.
Чем отличается двухконтурный газовый котел от газовой колонки? Тем, что в двухконтурном котле имеется два теплообменника, один из которых нагревает теплоноситель системы отопления, а другой – воду для хозяйственных нужд. Или они собраны в один теплообменник, в котором вода системы отопления и бытовая горячая вода двигаются во встречных направлениях, тогда этот единый теплообменник называется битермическим.
Такие котлы сейчас очень популярны, они просты, дешевы и надежны. Но в каждом, кажущемся идеальным варианте, всегда имеется подвох.
Двухконтурные газовые котлы имеют откровенно слабые показатели по части генерации горячей воды. В зависимости от мощности, двухконтурный котел способен нагреть в непрерывном режиме от 6-7 до 10-12 л горячей воды в минуту в лучшем случае. Если в доме установлены кухонная мойка и душ – этого вполне достаточно. А если семья большая, душей два и имеется еще и ванна – тут уже стоит задуматься, двухконтурный котел может и не справиться. Нет, так или иначе требуемую горячую воду он за какое-то время выдаст, но за это время вода в системе отопления может успеть остыть. Кроме того, если теплообменник битермический, при переключении котла на отопление остывшая вода из системы отопления попадет в сильно разогретый приготовлением горячей воды теплообменник. Автоматика заметит чрезмерно большой перепад температуры и отключит котел, переведя его в аварийный режим до тех пор, пока теплообменник не остынет, а некоторым моделям газовых котлов потребуется и ручное включение.
Еще один недостаток настенных газовых котлов, приготавливающих воду в теплообменниках это то, что теплообменник греется непосредственно пламенем горелки. Для теплообменника отопления в этом нет ничего страшного, так как из воды уже удален кислород, находящиеся в воде при первоначальной заливке соли и минералы осели, циркулирует одна и та же подготовленная, «пустая» вода. А вода из системы водоснабжения, используемая для приготовления горячей воды, несет все новые и новые соли и минералы. Накипь неизбежна. Со временем теплообменнику требуется промывка, причем в некоторых регионах это время может быть очень коротким. Профессиональная промывка теплообменника специальными химическими средствами недорога и мы такие услуги успешно предоставляем, но делать ее необходимо практически каждый год, и со временем может накопиться приличная сумма потраченных на промывку денег.
Что же делать?

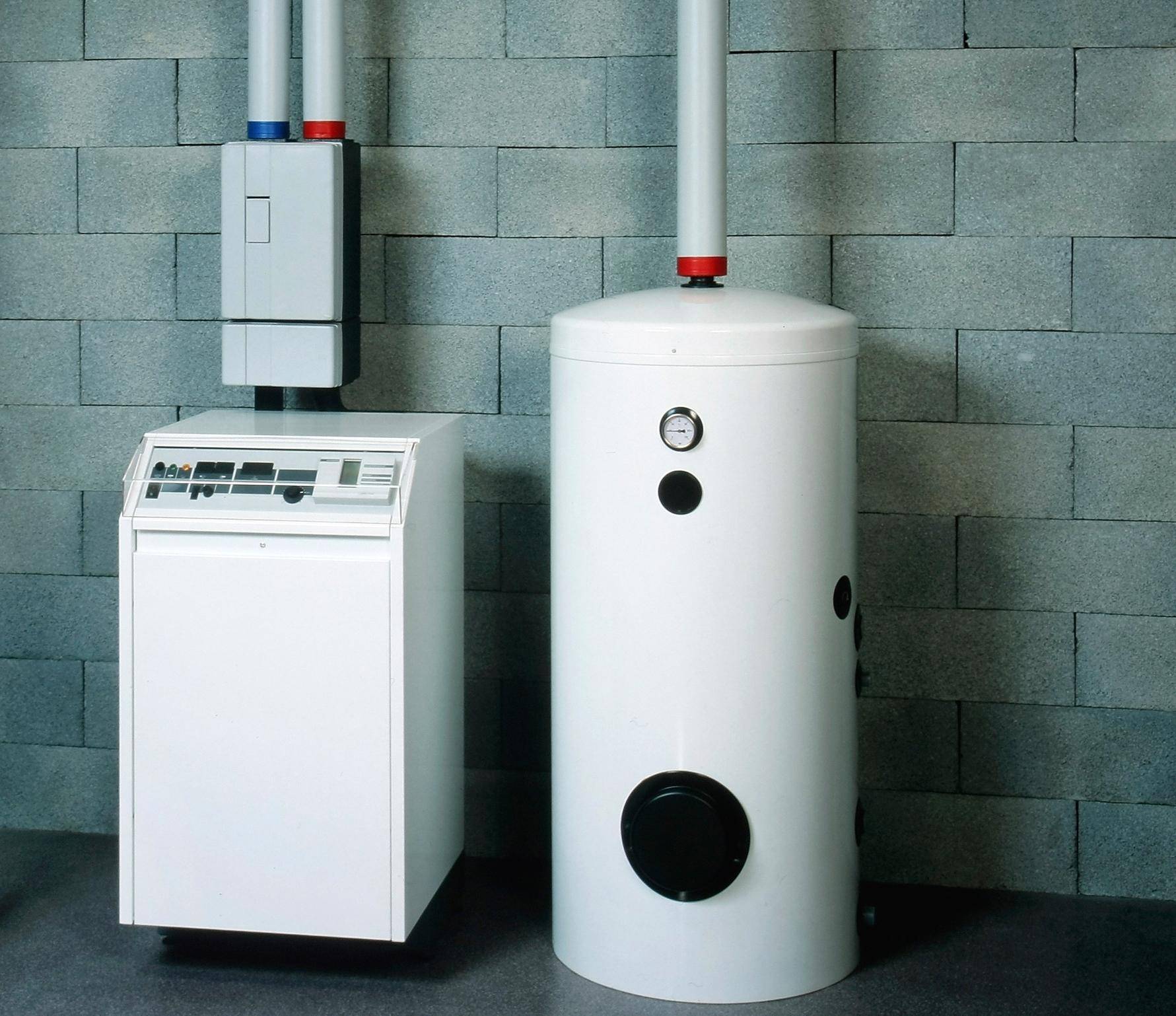

Идеальным средством получения больших объемов горячей воды является бойлер косвенного нагрева.
Снимая тепло с контура отопления, запитываясь отдельной веткой от распределительного коллектора, бойлер косвенного нагрева, в щадящем для котла режиме, создает большой запас горячей воды, всегда готовой к использованию. Качественная теплоизоляция, выполненная из твердого пенопласта или пенополистирола, предохраняет воду от остывания долгое время. Благодаря мощным и длинным теплообменникам, встроенным в бак бойлера, они чрезвычайно эффективны и способны готовить действительно большие объемы воды – души, ванны, и даже джакузи – все это будет наполняться большим, свободным напором, не перегружая котел. Кроме того, в бойлере косвенного нагрева, вода водоснабжения нагревается водой контура отопления, а не пламенем, не создается зон перегрева на стенках трубок теплообменника, и накипи образуется намного, намного меньше!
Также, очень часто бойлеры косвенного нагрева оборудуются дополнительным тэном и способны работать вообще без котла, во время регламентных работ с котлом или при другой необходимости. Бойлер косвенного нагрева – горячая вода всегда. Если у Вас большая семья, несколько санузлов, ванная, то бойлер косвенного нагрева – это Ваш выбор!
www.teplomir-nsk.ru
Виды отопительных котлов
Чтобы выбрать качественный и практичный отопительный котел, важно разбираться в их разновидностях. Основные категории котлов это: навесные и напольные
Владелец дома, который выбирает для себя котел должен четко определиться с местом его размещения.
Наиболее оптимальный выбор навесного котла – это его установка в доме с небольшой площадью. Причем навесные варианты котлов чаще всего компактны и удобны. Габариты такого котла чаще всего не превосходят 850 мм, а общий вес – более 50 кг
Навесной котел не занимает слишком много места, что особенно важно и удобно для кухонь, где чаще всего маленькая площадь и место ограничено
Мощность котла обычно колеблется в пределах до 35 кВт, но этого вполне достаточно, чтобы отопить дом, площадь которого составляет до 320 м. Если площадь дома больше, то можно установить 2 параллельных котла. Навесные котлы обычно работают на природном газе, но при необходимости их можно перестроить и на сжиженный.
Виды котлов по способу нагрева
По способу нагрева воды, навесные котлы делятся на:
- Одноконтурные;
- Двухконтурные проточные;
- Двухконтурные, в которое встроен бойлер.
В первом варианте вода подается в отдельный бойлер и нагревается горячей водой, которая поступает от котла до установленной температуры. Автоматика, установленная для управления котлом, настроена таким образом, что котел работает исключительно для нагрева воды в бойлере, отключая при этом систему отопления. Поскольку процесс нагрева воды довольно быстрый, вода в системе отопления просто не успевает остыть. Так что эффективность такого котла удовлетворяет многих потребителей.
В проточном котле, несколько другая система нагрева. Вода в нем проходит через специальный теплообменник, который ее нагревает. Чем меньшее количество воды проходит через теплообменник, тем быстрее и максимальней она нагревается. Например, двухконтурный котел может нагреть до 15-20 литров воды в минуту. Нагрев воды подразумевает, что она будет выше 30 градусов. Один из недостатков котлов подобного типа – низкая производительность. Если им пользуются 2 или более потребителей, то придется установить дополнительный бойлер или смириться с недостатком горячей воды.
В третьем варианте котлов, бойлер встроен прямо в агрегат и имеет ограниченный объем. Чаще всего такой объем не превышает 60 литров. В летнее время, навесной котел можно активно использовать для нагрева горячей воды, отключив при этом систему отопления.
Бытовые отопительные котлы: что важно учесть при выборе
Для того, чтобы приобрести котел и не пожалеть об этом спустя некоторое время, нужно заранее ознакомиться со всеми возможными видами отопительных приборов, особенностями их установки и эксплуатации. Это позволит не только обеспечить комфортные условия проживания в холодное время года, а и сделать их максимально выгодными для семейного бюджета. Для удобства можно выделить несколько критериев, которые будут определяющими при выборе отопительного устройства.
Котел на твердом топливе
- Вид используемого топлива, которое доступно не только на сегодняшний день, а и в дальнейшей перспективе. Всего их четыре: газ, электричество, жидкое и твердое топливо. Большинство современных котлов не потребуют дополнительного времени или сил, потраченных на обслуживание, чего нельзя сказать про твердотопливные котлы.
- Конструкция оборудования зависит от систем отопления и горячего водоснабжения. Различают одноконтурный идвухконтурный котел. Одноконтурный предназначен исключительно для отопительных работ, тогда как двухконтурный котелотличается наличием двух теплообменников, один из которых используется системой отопления, а второй для нагрева воды.
- Тепловая мощность агрегата чаще уже рассчитана проектировщиками при строительстве или ремонте индивидуального отопления. Самостоятельно ее можно определить, используя специальные программы для расчета.
- Напольный или настенный котел. Данный критерий актуален, только если устанавливаются газовые или электрическиеотопительные котлы. Напольные модели просты в эксплуатации и надежны, могут отвечать любой
требуемой мощности. Мощность моделей настенных котлов не превышает 42 кВт, а максимальный размер отаплиевомого помещения – 400 м. кв. Но доступная цена, простой монтаж и компактность, являются неоспоримыми достоинствами данного класса. - Автоматика оборудования зависит от требований к регулировке температурного режима системы. Выбирают между одноступенчатыми, двухступенчатыми, бесступенчатыми и плавнорегулируемыми устройствами.
Схема: одно- и двухконтурный котел
Особенности обслуживания
Мероприятия, которые можно проводить самостоятельно:
- осмотр горелки: очистка подпорной шайбы, электрода запального элемента, датчика пламени;
- продувка воздушных датчиков, посредством которых регулируются режимы создания газо-воздушной смеси;
- промывка, а если нужно — замена фильтров, которые имеются на газовом участке.
Меры, выполняемые специалистом:
- Диагностика огневого сегмента в камере сгорания: проводится очистка всех деталей котла, которые соединяются с факелом.
- ТО внутренних газовых каналов: чистка газопроходов. При этом дымоход в работу не включается — это относится ко второстепенным мерам.
- Диагностика и ремонт электрических механизмов котла.
- Настройка всех узлов устройства и горелки.
- Анализ состава выходящих газов, который позволяет определить, правильно ли отлажена горелка для работы, а также корректность и КПД сгорания конкретного вида топлива.
Напольные котлы
Напольный котел для отопления дома
Это наиболее распространенный вид топливных котлов. Их мощность составляет от 4 кВт до нескольких сотен кВт. Эти котлы способны работать на любом виде топлива. Самый востребованные котлы – это те, которые работают на природном газе. Поскольку это самый распространенный энергоноситель, то популярность таких котлов постоянно возрастает.
Напольные котлы также различаются по материалам, из которых изготовлены теплообменники. Среди самых распространенных:
- Чугун;
- Сталь;
- Медь.
Наиболее важная деталь практически в каждом газовом котле – это горелка. Именно от нее зависит экономичность и эффективная работа котла. Чаще всего, горелки делятся на 2 типа:
- Вентиляторные или надувные;
- Атмосферного типа.
Выбор котла с определенным типом горелки будет зависеть от потребностей отдельного потребителя.
Расчет мощности котла
Решая, какой котел лучше для частного дома, стоит обращать внимание на множество нюансов, которые характеризуют производительность, экономичность, автономность и экологичность прибора. Система отопления будет работать на пике своей производительности, если котел грамотно подобран по мощности
При расчете данного показателя учитываются климатические особенности региона, объем отапливаемого помещения, его специфика и качество теплоизоляции.
Точно рассчитать показатели тепловой мощности под силу теплотехникам – специалистам, которые грамотно оценят имеющиеся условия и проведут ряд необходимых расчетов. Полученные теплотехниками расчеты в дальнейшем будут использоваться для оценки соответствия выбранного котла тепловым потребностям отопительного контура.
Сразу стоит «зарубить на носу», что желание сэкономить на составлении проекта отопительной системы и осуществлении тепловых расчетов в большинстве случаев выходит заказчику боком. Если все тщательно продумать и довериться высококвалифицированному специалисту, то стоимость котла, радиаторов и остального оборудования обойдется намного дешевле.
Для приблизительного подсчета мощности отопительной техники, необходимой для обогрева здания и обеспечения горячего водоснабжения, можно воспользоваться специальными проектными нормами.
Также в обязательном порядке нужно учесть:
количество людей, которые будут проживать в доме;
строительные материалы, использованные для строительства жилья;
климатическую зону;
количество окон и дверей;
этажность и прочие факторы.
Мнение, что мощность котла подбирается с расчетом 0.1 кВт на один метр квадратный, довольно распространенное. Но благодаря современным стройматериалам и инновационному инженерному оборудованию потери тепла могут быть значительно ниже и, соответственно, производительность отопительной техники может быть выше.
Альтернативное решение
тепловой насос
Еще одним источником обогрева является тепловой насос. Принцип его работы схож с принципом работы обычного холодильника. Компрессор сжимает хладагент, отдавая излишнее тепло в конденсаторе – он обогревает ваш дом. В конденсаторе газообразные фреон переходит в жидкое состояние. После теплообменника он проходит расширительный клапан и при резком падении давления испаряется. При резком испарении – температура теплообменника падает до очень низкой отметки. Так как теплообменник залегает в грунте или на улице, он начинает отбирать тепло окружающей среды. После того как в испарителе хладагент переходит в газообразное состояние, он возвращается в компрессор, и начинается новый цикл.
Если рассматривать данное решение в плане экономичности, то его можно по праву назвать самым лучшим, но с кучей оговорок. По сей день тепловые насосы стоят достаточно дорого. Воздушные тепловые насосы не работают при сильных морозах, а возможность установки геотермального есть далеко не у всех жильцов
Выбрать в качестве основного источника тепла его можно, но важно понимать, что период окупаемости у него достаточно большой
Двухконтурный котел
Двухконтурный котел представляет собой систему, где помимо первичного теплообменника есть дополнительный, предназначенный для нагрева воды и дальнейшей ее подачи в водопроводную систему. Движение теплового носителя управляется при помощи трехходового клапана. Он направляет нагретую воду или в контур ГВС, или в систему отопления.
Следует отметить, что в первом случае теплоноситель будет подан только в том случае, если был открыт кран горячей воды. Особенность такой отопительной техники заключается в том, что пока кран, отвечающий за подачу ГВС открыт, система не работает.
Каждый тип отопительного оборудования может быть адаптирован под отопительную систему частного дома. Перед тем, как сделать окончательный выбор котла, собственнику предстоит оценить свои финансы, изучить особенности планировки здания и рассчитать затраты на отопление, которые будут сопровождать использование отопительного прибора определенного типа.
Тактование и методы решения
Обычно тактование наблюдается в период межсезонья, когда нет сильных морозов и прогревать долго систему не нужно.
В данной ситуации котел запускается на максимуме, быстро нагревает воду и отключается. Далее насос растаскивает теплоноситель по системе, температура падает, горелки запускаются вновь.
В таком режиме работает как 20квт, так и 30квт котел. В чем же разница?
А разница в том, что первый будет потреблять газ в промежутках запуска условно 2м3, а второй 3м3. Когда котел тактует, он не успевает ничего оценить и выйти на оптимальную мощность.
Он заводится на максимуме и останавливается на максимуме. Но все это касается старых, “тупых” моделей.
В современных настенных приборах с модулирующими горелками (1:10) и умной электроникой, работа котла устроена таким образом, что если автоматика изначально увидит перегрев теплоносителя, то следующее включение произойдет на меньшей мощности, либо вы ее сможете уменьшить самостоятельно.
Единственная проблема – когда минимальная мощность у котла не такая уж и минимальная.
Поэтому проверяйте инструкцию и спрашивайте у продавца имеет газовый котел функцию модуляции или нет. И чем чаще будет шаг регулировки, тем лучше.
Ошибка №5
Но и перебарщивать с так называемыми “мозгами” не нужно.
90% потребителей никогда в жизни не пользуются ни погода зависимой автоматикой, ни GSM модулями. Переплачивать за них не стоит.
Уж лучше поставить парочку умных и недорогих комнатных термостатов.
Большинство именно так и решает извечную проблему с тактованием.
Выбор электрического котла
Одним из наиболее распространенных электрических котлов является тэновый. Принцип работы данного отопительного котла заключается в нагревании теплоносителя (обычно вода) в резервуаре, с помощью простого электрического нагревателя (тэна). При помощи насоса горячая жидкость циркулирует по системе отопления отдавая тепло помещению.
Электродный котел работает иначе. Электрод помещен в трубу, через которую течет теплоноситель, второй полюс на металлическом корпусе этой трубы. Принцип основан на том, что вода является электролитом и проводит электрический ток. Схема станет понятной, если вспомнить старые армейские кипятильники, состоящих из двух лезвий. Принцип работы примерно одинаковый. Когда через воду проходит достаточно сильный ток, она нагревается.
Главное и единственное достоинство таких котлов – это компактность. Диаметр отверстия в пределах 7-10 см. Длина зависит от мощности и варьируется от 25 до 70 см.
К минусам стоит отнести:
- Недолговечность. Электрод со временем растворится в воде и понадобится его замена,
- Подобные котлы требовательны к составу воды. Если вода не насыщена минеральными солями, ток через воду не будет течь. Если же, наоборот, солей слишком много – это приводит к замыканием. Вода начинает кипеть и испаряться.
Следующий вид электрокотла – индукционный.
Принцип работы индукционного котла заключается в том, что если на ферромагнитный стержень навить катушку и пустить достаточно большой переменный ток образуется электромагнитное поле. Наведенное электромагнитное поле заставляет колебаться частицы этого стержня с нарастающей скоростью. Он, соответственно, начнет разогреваться.
Устройство котла
Внутрь трубы из диэлектрика помещен металлический стержень или другой предмет из ферромагнетика. Снаружи навита катушка индуктивности. Как только в катушку подается ток, стержень нагревается и отдает тепло проходящей воде.
Достоинства данного агрегата – долговечность, данный котел лишен изнашивающихся элементов, и даже накипь внутри трубы практически никак не влияет на эффективность работы котла.
Самый распространенный тип электрокотла – радиаторный. Это обычный алюминиевый радиатор, в крайней секции которого находится электронный блок, включающий тэн и терморегулятор. Батарея заполняется обычно водой или альтернативным теплоносителем.
Кого-же в данном сегменте котлов выделять в качестве лучшего? Какой тип выбрать, чтобы было всегда тепло в своем частном доме? Маркетологи в данном сегменте стараются очень сильно, продвигая индукционные и электродные котлы. Мы по сей день относимся к этой теме весьма скептически (но это мы) и отдали бы свое предпочтение обычным ТЭНовым моделям.
По праву лучшими в этом сегменте можно назвать котлы Protherm Scat и его полный аналог Vaillant Eloblock. Их нельзя назвать дешевыми, но и при этом дорогими. Они хоть и ТЭНовые, но при этом полностью автоматизированы и за счет своей автоматики позволяют дополнительной экономить на электричестве.
Bosch Gaz 6000 W WBN 6000-18 С
Литера «С» в названии модели Bosch Gaz 6000 W WBN 6000-18 С обозначает наличие у котла второго контура для нагрева горячей воды. Мощности в 18 кВт достаточно для отопления домов или квартир площадью до 120-180 кв. м. Максимальная производительность при температуре 50°С составляет 5,1 л/мин, для 30°С – 8,6 л/мин. Это позволяет агрегату обслуживать 1-2 водоразборные точки, включая душ. Встроенного расширительного бака на 8 л будет достаточно, чтобы не устанавливать в системе дополнительный резервуар.
Благодаря хорошей изоляции уровень шума от оборудования не превышает 35 дБ. Встроенные системы безопасности защищают технику от замерзания и перегрева, а систему – от попадания воздуха и избытка давления. Среди дополнительных плюсов – газ-контроль и система самодиагностики, компактные размеры и возможность легко разобрать прибор. Стоимость модели в среднем составляет 35 тыс. руб. – это вполне адекватная цена для такой функциональности.
1 Тип нагревательного элемента
ТЭНовые котлы
Нагревательными элементами такого типа котлов являются трубчатые ТЭНы. Электричество подается на ТЭН, который нагревает воду, окружающую его. По сути принцип работы такой же, как и у обычного бойлера.
Плюсом «тэновых» котлов является относительно невысокая стоимость в сравнении в другими типами отопительных систем. Также ремонт и обслуживание (если такая необходимость возникнет) будет гораздо дешевле, чем у индукционных и электродных систем.
Минусом же является регулярная замена ТЭНов, которые выходят из строя из-за накипи. Поэтому рекомендуем использовать дистиллированную воду для таких котлов. Также полный прогрев теплоносителя происходит в течение 10 – 15 минут после включения, так как тэн окружает только 10 % воды (и греется соответственно только она) – это гораздо медленнее, чем у других нагревательных систем. ТЭНовые котлы советуем приобретать тем, у кого относительно небольшая площадь дома или если хотите сэкономить. Вот недорогой однофазный котел «ЭВАН Warmos-IV-3.75» для небольшого домика в 40 м2:
Электродные модели
В конструкции установлены два электрода, которых окружает теплообменник. При подаче электроэнергии на электроды возникает разность потенциалов, и теплообменник становится проводником тока. А так как у него высокое сопротивление, то под действием тока он нагревается. Часто в качестве теплообменника используются антифризы на основе этилен-гликоля или пропилен-гликоля.
Электродные модели меньше потребляют энергии (для обогрева м3 помещения), чем ТЭНовые, поэтому более экономичные. Также они довольно редко выходят из строя и нуждаются в ремонте. Однако электроды, как и ТЭНы — это расходный материал в котлах, поэтому менять все же время от времени их придется. Если к даче подведены три фазы, то можем посоветовать недорогую модель «Галан ГЕЙЗЕР 9».
Индукционные отопительные системы
В чем-то принцип их работы схож с работой трансформаторов. Индукционная катушка преобразует электрическую энергию в электромагнитное поле, которое поступает на сердечник. Сам по себе сердечник выполнен в виде стальных труб, помещенных в лабиринт для увеличения индукции.
Благодаря такой конструкции индукционные устройства способны практически мгновенно разогревать теплообменник. Также потребление электроэнергии снижено в сравнении с электродными и ТЭНовыми моделями на 25 — 30 % (в зависимости от модели). Внутри ничего не подвержено ржавению и образованию накипи, поэтому ремонт будет требоваться гораздо реже. Производители заявляют о сроке службы в 30 лет, что гораздо выше, чем у других устройств. Однако индукционные устройства на порядок дороже других приборов.
Индукционные котлы подойдут тем, кто хочет экономить на обогреве больших площадей и не думать о ремонте несколько десятилетий.
Как организовать горячее водоснабжение (ГВС)?
Двухконтурный котел рассматривают, когда в доме всего пара смесителей (на кухне и в ванной), и оба расположены в радиусе 5 метров. Один контур работает на отопление, второй — на ГВС. Вода нагревается проточным методом. Ее максимальная температура зависит от расхода, поэтому при одновременном использовании несколькими потребителями — например, в кухне и в ванной — могут ощущаться перепады. Скорость нагрева воды для ГВС зависит от мощности, производитель указывает количество литров в минуту.

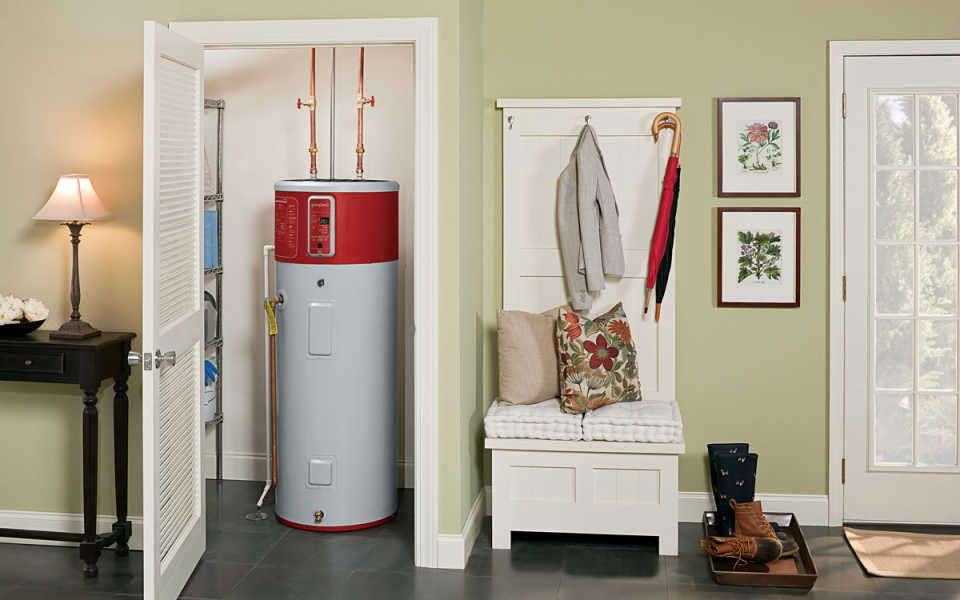

Альтернативный вариант: одноконтурный котел с бойлером — емкостью, которая накапливает запас горячей воды для бытовых нужд, используя косвенный нагрев. Это решение дороже, зато вы получаете стабильную температуру вне зависимости от расхода. Есть и нюансы: на повторный нагрев воды в бойлере требуется некоторое время; бойлер требует дополнительное место для установки. Учитывайте их при выборе объема.
