Коммуникации под плитным фундаментом: на каком этапе происходит закладка, как правильно завести, какие проблемы могут возникнуть, варианты ремонта

Основные правила для монтажа канализационной системы

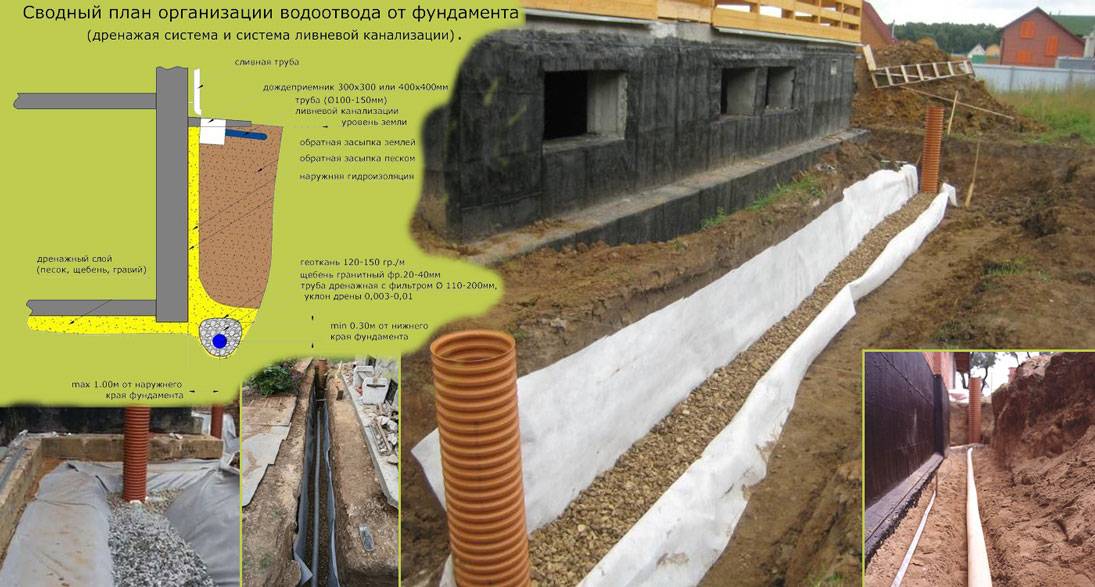

Схематика системы канализации

При проектировании и планировании монтажных работ нужно учесть некоторые основные факторы:

Вид и расположение сборника или септика.
Круглый год ли будет использоваться система;
Количество потребителей;
Обслуживание – профессиональное или самостоятельное.

Для небольших домов более предпочтительнее максимально компактная система с простой схемой. Такие проекты недорогие, а часто и более эффективные. Когда все точки водозабора находятся рядом, тогда можно использовать один стояк.

Монтаж этой системы следует проводить по санитарным и техническим правилам. Зачастую септик должен находиться не ближе, чем 5 м от жилого дома. Если существует дефицит расстояния, это может привести к растрескиванию фундамента. Если расстояние слишком большое, трубопровод будет часто засоряться. Септик следует располагать в 30 м от источника воды. Запрещается монтаж системы рядом с забором соседа.

Обустройство канализации в отстроенном доме

Для монтажа системы канализации в отстроенном здании с основанием-лентой, помимо труб, потребуются молоток и скарпель, перфоратор, электродрель, УГШМ с алмазными дисками, шлямбур.

Сооружение подкопа

Подкоп под фундамент для прокладки труб

Первый метод предполагает создание своего рода скважины в том месте, где предполагается проведение канализации наружу.

Вскрывают полы от точки слива до выведения трубопровода наружу. Для соединения основной и внутренней системы проделывают отверстие в плите перекрытия.
Траншею выкапывают до нижнего фундаментного края.
Под основанием бьют дыру в земле при помощи лома и делают подкоп под фундамент.
Из дома прокладывают встречный шурф. Для работ можно использовать саперную или штык-лопату.
Увеличивают подкоп в соответствии с сечением будущей магистрали и устанавливают металлическую гильзу с плавным отводом. Он будет располагаться под фундаментом с выведением наружу 20–30 см, направление трубы – вверх в дом.
После установки защитного футляра яму засыпают и утрамбовывают. Если она тяжелая, понадобится песчаная подсыпка, чтобы не повредить трубу.

Сверление фундамента

Сверление под канализационную трубу

Чтобы пробить отверстие в бетонном фундаменте под канализацию своими руками, нужно освоить перфоратор. Этот способ легче предыдущего, но потребуются навыки владения инструментом.

Расчищают и выравнивают рабочее место. Буровая коронка должна входить ровно и плавно.
На основании делают отметку, где будет устанавливаться труба. Отверстие должно быть такого диаметра, который позволит вставить гильзу, которая защитит трубный отрезок.
Перфоратором в бетоне производят пробивку отверстия необходимого размера. Можно просверлить ленту фундамента под канализацию и ударной электродрелью со сверлом по бетону.
Попадающиеся прутки арматуры удаляют путем сверления дрелью.
В подготовленное отверстие устанавливают металлический отрезок и заполняют пространство вокруг него цементным раствором.
Через металлическую трубу выводят трубопровод, а зазор между ними заделывают монтажной пеной. Также она выступает в роли теплоизолятора.

Варианты проведения канализации в зависимости от типа фундамента

Сложность и способ укладки канализационных труб во многом зависит от вида основания.

Канализация и столбчатое основание

Самым простым считается проведение канализационных труб через фундамент столбчатого или свайного типа. Такое основание позволяет проводить коммуникации и до установки столбов и после завершения строительного процесса

При выполнении работ важно следить за тем, чтобы траншея была расположена на оптимальном расстоянии от столбов. В этом случае не произойдет ослабление грунта вокруг опор, что может привести к снижению их несущей способности

Канализация в столбчатом фундаменте

Однако, прокладывая канализационные трубы под столбчатым фундаментом, стоит помнить, что подпольное пространство в этом случае не отапливается. Следовательно, трубам канализации необходимо обеспечить надежную теплоизоляцию или сделать дополнительный обогрев кабельными нагревающими элементами.

Проведение канализации через ленточный фундамент

Планировать и укладывать канализационные трубы лучше и проще до процесса заливки бетонной ленты основания. При этом способ укладки коммуникации зависит от типа ленточного фундамента:

При мелкозаглубленном основании трубы укладывают ниже уровня промерзания грунта, непосредственно под фундаментом. Траншею рекомендуется вырыть до строительства ленты. Причем отрезок трубы, который будет расположен под ленточным основанием, рекомендуется поместить в гильзу, которая представляет собой обрезок металлической трубы.
Фундамент ленточный глубокого заложения требует выполнения действий другого характера. В опалубке пропиливают отверстие, в которое вставляют асбестоцементную или стальную гильзу. Ее закрепляют в опалубке и заливают бетонным раствором. В эту гильзу в последствие вставляют трубы коммуникаций.

Ленточный фундамент позволяет прокладывать канализационные трубы уже после заливки основания. Выполнение работ такого типа требует больших сил и затрат, но все можно сделать своими руками. Процесс может осуществляться двумя способами: под фундаментом делают подкоп и через него проводят трубы или сверлят отверстие в бетонной ленте.

Канализация в ленточном фундаменте

Второй способ выполняется следующим образом:

На фундаменте делают отметку, где должна проходить канализационная труба. Отверстие должно иметь размеры, позволяющие вставить защитную гильзу для трубы.
С помощью перфоратора в бетоне выдалбливают отверстие.
Встречающиеся прутья арматуры высверливают посредством дрели.
В подготовленный канал вставляют гильзу и заделывают пространство вокруг нее цементным раствором.
Через защитную гильзу проводят канализационную трубу, а зазор между ними заполняют монтажной пеной. Она служит хорошим теплоизолятором.

Канализация в плитном основании

Ответ на вопрос «как сделать канализацию в плитном фундаменте» несложен. Если проектом предусмотрено основание в виде монолитной плиты, то канализация должна проводиться до заливки бетонного раствора. Процесс выглядит следующим образом:

Согласно схеме расположения канализационных труб копают траншеи.
Подбирают гильзы для труб.
Укладывать трубы под монолитный фундамент без защитной гильзы не рекомендуется.
Во-первых, она не позволит плитному основанию давить на трубу, а также предотвращает повреждение коммуникаций в фундаментной плите при заливке бетона. Во-вторых, при возникновении аварийной ситуации, например, в случае порыва, можно вытащить поврежденную трубу, и поменять ее на новый элемент. Отсутствие гильзы не позволяет выполнить такие действия. В связи с этим следует выбирать гильзы, выполненные из особо прочного материала.
Укладывают трубы в защитные гильзы.

Канализация в плите

Канализационная система делает проживание в доме более комфортным

Поэтому к проведению коммуникации следует отнестись с особым вниманием, чтобы не нанести вред фундаменту и обеспечить безупречное функционирование канализации

Выполняя работы подобного типа своими руками, важно учитывать все особенности укладки канализации в фундаменте в зависимости от типа основания под домом

Это может быть полезно:

Как сделать отверстие в фундаменте под канализацию или водопроводФундамент для распашных воротДелаем фундамент из металлических труб правильноКак отвести воду от фундамента

Дополнительно рекомендуем почитать:

Пошаговая инструкция по устройству плитного фундамента

Подготовка поверхности

Первый делом нужно выполнить разметку по периметру площади и снять плодородный слой грунта. После проведения земельных работ застилается геотекстильный настил. Далее стоит засыпать площадь щебнем и песком для формирования подушки. Песок утрамбовывается слоями по 10 см. Затем укладываются коммуникации. Прокладка коммуникаций в плитном фундаменте схожа с такой же операцией в утепленной шведской плите. Трубы лучше прокладывать в специальных гильзах, которые позволяют проводить ремонт и замену коммуникаций. Некоторые строители дублируют канализационные трубы в плите, чтобы в случае выхода из строя одной трубы пользоваться другой.

Формирование основания

Далее выполняется стяжка из раствора М100 с толщиной порядка 10 см. Поверх нее укладывается гидроизоляция, швы которой пропаиваются горелкой. Гидроизоляция должна быть несколько больше площади будущего фундамента, чтобы затем завернуть настил вверх.

Армирование плитного фундамента

После формирования основания выполняется монтаж арматуры. Как правило, для каркаса плиты нужно вязать двухрядную арматуру из прута толщиной 12-16 мм и размером ячейки порядка 20-30 см. Весь каркас должен быть выше уровня основания не меньше чем на 5 см, для этого под арматуру подкладываются специальные проставки. Это делается для того, чтобы после заливки плиты бетоном, арматура была утоплена внутрь.

Заливка плитного фундамента

После армирования формируется опалубка плитного фундамента. Опалубка такого фундамента является простейшей конструкцией, представляющей собой деревянные щиты, установленные по периметру фундамента. Такая опалубка не потребует больших финансовых вложений по сравнению, например, с опалубкой ленточного фундамента.

После окончания всех подготовительных действий происходит заливка и трамбование бетона. Проще всего для этого использовать миксеры, поскольку такой фундамент требует значительного количества бетона, который должен быть залит одним разом во избежание неровности засыхания и образования трещин.

Инструменты и материалы

Схема ввода кабеля через цоколь.

Для укладки труб в фундаменте потребуется:

кабели и трубопровод коммуникаций;
труба большего диаметра;
цементный раствор;
бетонный раствор;
рабочая одежда;
перчатки.

Прокладывать коммуникации под фундаментной основой необходимо с учетом расположения всех технологических отверстий, которые будут проделаны именно в фундаменте. Для этого в арматурной решетке фундамента нужно вставить трубу с большим диаметром, с заглушкой, в которую позже будут выходить линии коммуникаций. Эту трубу необходимо тщательно зафиксировать, ведь в момент заливки траншеи она может сдвигаться, а допустить этого нельзя

При этом конец ее нужно будет вкопать в землю, а для этого важно, чтобы она была шире, чем ширина фундамента. Помимо коммуникаций, спрятать в фундаменте можно и кабели электрического тока

Все прокладываемые коммуникации можно обернуть стекловатой или стекловолокном. Это защитит кабель или трубы от грызунов, которые могут проникнуть внутрь системы.

В любом случае прокладка инженерных сетей должна проходить в соответствии с проектом застройки и не отклоняться от запланированного курса. Надо понимать, что рано или поздно потребуется замена каких-то элементов коммуникаций, поэтому прокладка должна быть осуществлена таким образом, чтобы было легко к ним добраться, совершить замену или ремонт поврежденных или устаревших элементов. Нельзя забывать и о безопасности, когда будут проводиться работы.

Работу можно выполнять своими руками, самостоятельно, но лучше всего довериться профессионалам, которые распланируют все четко и оставят вам гарантию качества, что так важно для комфортного и беззаботного проживания в доме со всеми удобствами

Монтаж внутренней канализации

Принцип прокладки внутренней части канализационной системы ничем не отличается от того, что был описан ранее для наружной. Изменяются лишь диаметр труб и нормативный уклон для них

Из особо важного отметим:

Канализацию необходимо оснастить фановой трубой, выходящей на крышу, или обратным клапаном, через который воздух во время залпового сброса воды будет поступать в трубы из помещения. Эти дополнения устраняют эффект создания областей разреженного давления в системе, который может нарушать работу гидрозатворов и приводить к появлению запахов в помещении.
Не допускается уменьшение диаметра трубы. Размер может только увеличиваться, в противном случае вам будут гарантированы засоры.
Уклон труб должен четко соблюдаться во всей системе.
Каждый сантехнический прибор с открытым сливом необходимо оборудовать системой гидрозатвора – переливом, в котором постоянно будет оставаться определенный уровень воды, не пропускающим воздух из канализации в помещения.
Трубы крепятся к стенам на специальные хомуты и клипсы, что позволяет избежать их провисания со временем.

Используйте качественные трубы от проверенных производителей. Коммуникации – это не та вещь, на которой можно экономить, ведь их ремонт затруднителен, и зачастую требует демонтажа отделки и даже стяжки пола.

Коммуникации и ленточный фундамент

Прокладку коммуникаций в случае ленточного фундамента нужно предусматривать ещё до заложения фундамента.

Если фундамент мелкозаглублённый, то водопровод прокладывается ниже глубины промерзания под фундаментом. Траншею под водопровод нужно прорыть до заливки фундамента, участок трубы, который будет под фундаментом, надо защитить гильзой из металлической трубы.

Если фундамент глубокого заложения, то водопроводная труба будет проходить через ленточный фундамент. Отверстие для прокладки делают с помощью гильзы из стальной или асбестоцементной трубы: её закрепляют в опалубке до заливки фундамента. Потом через это отверстие прокладывают трубы коммуникаций.

Если коммуникации не были проложены до заливки фундамента, то можно проложить их и после, хотя это и намного сложнее и более затратно. Первый вариант — это просверлить отверстие в ленточном фундаменте там, где необходимо проложить трубу. Второй вариант — сделать подкоп под фундамент и через него проложить трубу.

Правила прокладки коммуникаций в заглубленном ленточном фундаменте

Уже на стадии проектирования и подготовки траншеи под установку опалубки предусматриваются места с гильзами для трубных коммуникаций. Для частного дома, кроме учета нормативных строительных требований, существуют еще и экономические:

Изначально нужно проектировать кратчайший маршрут от водозабора до точек основных водяных потребителей. Оптимально будет установить водяной расширительный бак в доме, а в него подвод сделать с помощью насоса. Тогда коммуникации можно проложить относительно глубоко, вплоть до глубины 2,7 метра.
В монолитных лентах нужно вводы делать непосредственно перед обустройством арматурного каркаса до заливки. После заливки бетоном разбивать фундамент запрещено, тут поможет только коронка с алмазным напылением.
Если уровень грунтовых вод довольно высокий и составляет до 1 метра ниже подошвы ленточного фундамента, ввод через стенку нужно дополнительно герметизировать водостойкими полимерами.

Для труб канализационных сетей особенных требований не предусматривается, ведь они изначально подаются в окружающую среду комнатной температуры. Таким образом, теплоизоляционный слой будет меньшим, а финансовые затраты на обогрев труб минимальным.

Плитный фундамент — что это

Монолитная плита под дом относится к плавающим незаглубленным фундаментам, бывает также мелкого заложения. Название свое получила из-за того, что железо-бетонная основа заливается под всю площадь дома, образуя большую плиту.

Обязательным условием является наличие песчано-гравийной подушки, которая перераспределяет нагрузку от дома на грунт, и служит демпфером при морозном пучении. Часто такой фундамент — единственное возможное решение. Например, на нестабильных, сыпучих грунтах или на глинах с большой глубиной промерзания.

Классическая утепленная плита фундамента под дом

Конструкция фундамента монолитная плита несложная и надежная, но для ее изготовления требуется большое количество арматуры и большие объемы бетона высокой марки (не ниже B30), ведь армируется и бетонируется вся площадь, занимаемая зданием, да еще с запасом — для большей стабильности. Потому такой фундамент считается дорогим. В принципе, это так, но надо считать. В некоторых случаях его стоимость ниже, чем ленточного глубокого заложения — за счет меньшего объема земельных работ и меньшего количества бетона.

Глубина заложения монолитной плиты определяется в зависимости от массы дома и типа грунтов. При малом заглублении на пучинистых грунтах зимой дом вместе с основанием может подниматься и опускаться. При правильном расчете армирования и толщины плиты на целостность здания это не влияет. Плита компенсирует все изменения за счет силы упругости. По весне, после того как грунт растает, дом «садиться» на место.

Есть четыре типа плитного фундамента:

Классический. Железобетонная плита устраивается на песчано-гравийно подушке с утеплением или без. Толщина слоя бетона 20-50 см в зависимости от грунтов и массы здания. Толщина слоев подушки зависит от глубины залегания плодородного слоя — его надо полностью снять. Полученный котлован на 2/3 можно засыпать песком и гравием.

Классический вариант фундамента монолитная плита без утепления

Утепленная шведская плита (УШП) со встроенным теплым полом. Во-первых отличается тем, что опалубка плиты несъемная — из L-образных пенополистирольных блоков. Это значительно снижает расходы на отопление — утечка тепла минимальна. Также поверх утепления укладываются трубы теплого пола, на них (иногда — под них) укладывается арматура и все заливается бетоном, толщина бетонного слоя — 10 см. Все коммуникации, включая водопровод и канализацию, закладываются еще на этапе подготовки основания — в песчаную подушку. То есть, после изготовления фундамента, готова система отопления и подведены инженерные системы. Такой подход позволяет ускорить строительство, но сам фундамент получается дорогим. Этот вид основания требует грамотного инженерного расчета и такого же исполнения: при расчете и укладке коммуникаций нельзя ошибаться, так как переделки невозможны. Также возникают вопросы по ремонту систем, замурованных в фундамент. Он невозможен, потому закладывают дорогие материалы с длительной гарантией. УШП — утепленная шведская плита со встроенным теплым полом
Русский — плита с ребрами жесткости. Для усиления конструкции под тяжелые дома и в тяжелых условиях эксплуатации (сильное морозное пучение) русские ученые придумали делать более массивные ребра жесткости. Их устраивают, как правило, под несущими стенами. Сложность работ при этом возрастает — отдельно устраиваются ребра жесткости, отдельно — плита. Но несущая способность такого фундамента значительно выше, что позволяет уменьшить толщину плиты — до 10-15 см.

Так выглядит в разрезе русский плитный фундамент

Инструменты и материалы

Схема ввода кабеля через цоколь.

Для укладки труб в фундаменте потребуется:

кабели и трубопровод коммуникаций;
труба большего диаметра;
цементный раствор;
бетонный раствор;
рабочая одежда;
перчатки.

Преимущества и недостатки монолитных плит под фундамент

Основной конструктивной особенностью основания этого типа является капитальность и надежность, которая особенно проявляется при устройстве на почвах 1 категории. Не менее весомое преимущество – равномерное распределение нагрузок от всех конструкций здания на поверхность грунта.

Фундамент-монолит в виде плиты обладает множеством других достоинств:

Минимум земляных работ – обычно снимается только верхний плодородный слой почвы.
Минимальная трудоемкость сооружения опалубки – она устанавливается только по периметру основания.
Относительно простой процесс устройства – не требуется привлечение спецтехники (за исключение бетоновоза, поскольку плиту надо залить за 1 раз для получения цельной бетонной конструкции).
Возможность строительства зданий из любых стеновых материалов – кирпич, газобетонные, поризованные блоки, дерево и др.
Повышенные прочностные характеристики.

Рисунок 4. Конструктивные особенности плитного фундамента

Из недостатков можно отметить необходимость тщательной подготовки грунтового основания – плитный фундамент сооружается обязательно на идеально ровной поверхности. Среди других минусов:

сложность прокладки коммуникаций – как правило, канализационные и водопроводные линии прокладываются до бетонирования;
невозможность возведения подвала;
дороговизна обустройства – за счет большого расхода арматуры для армирования, бетона и других материалов.

Проведение канализационной системы под фундаментом плиточного типа

Фундаментная плита – это самый серьезный тип фундамента. В этом случае основа дома представлена монолитной железобетонной конструкцией. Чтобы проложить под ней какую-либо коммуникацию, придется сильно постараться.

Если у вас есть возможность сделать выпуск канализации под фундаментной плитой еще до строительства здания, то это оптимальный вариант. В этом случае нужно произвести закладку гильзы уже после возведения опалубки. Только в этом случае выпуск канализации можно будет произвести максимально легко.

Алмазное бурение может применяться для того, чтобы сделать ввод в дом при уже существующем плиточном фундаменте. Однако этот способ очень дорого обходится и не считается абсолютно надежным, так как снижает эксплуатационные характеристики данного типа фундамента. Поэтому если у вас возникла ситуация, при которой заранее проложить канализацию в фундаменте не удалось, то придется сделать вывод ее через стену.

Как правильно вывести канализацию через стену:

К стене здания необходимо пристроить кессон. Это нужно для сохранения тепла в коммуникациях.
Внутри этой конструкции устанавливаются фильтры, счетчики и остальные коммуникации. Сама труба проходит внутри конструкции, а затем заглубляется на необходимое расстояние.
Далее монтируется сверху будка. Она утепляется и отапливается, так как без этого все коммуникации промерзнут.

Этот способ не очень удобен, потому что будку придется отапливать, а это лишние растраты электроэнергии. Поэтому лучше закладывать коммуникации еще на этапе строительства фундамента.

Технология возведения плитного фундамента

Как и любой тип фундамента, монолитный плитный возводиться в несколько этапов. Рассмотрим каждый из них детальнее.

Подготовительные работы

На данном этапе необходимо подготовить участок под строительство. Для этого нужно очистить территорию от различных загрязнений и мусора, а также снять верхнюю часть грунта (около 10 см). После этого выполняют разметку будущего фундамента. Как правило, для этого потребуются колышки и леска, первые забивают по углам будущего основания, а между ними по периметру натягивают леску

При разметке важно проверять правильно углов, для этого можно воспользоваться угольником

Подготовка котлована

Когда разметка территории проведена, можно приступать к рытью котлована. Для этого можно воспользоваться специальной техникой или сделать это вручную. Глубина котлована, как правило, составляет около 30-40 см.

Далее необходимо сделать песчаную подушку, которая будет распределять нагрузку по всему периметру фундамента. Песок необходимо засыпать в несколько слоев, при этом каждый из них нужно хорошо поливать водой и утрамбовывать до тех пор, пока на поверхности подушки не перестанут оставаться следы. Толщина подушки составляет обычно 15-20 см. Также чтобы предотвратить повреждение подушки во время работ, ее можно покрыть 100 мм цементной стяжкой.

Выполнение опалубки

Для изготовления опалубки чаще всего используют доски или фанеру. Толщина досок обычно составляет около 25 мм и выше. Доски необходимо сбить в щиты и установить по всему периметру будущего фундамента. Чтобы опалубка не лопнула во время заливки фундамента, с внешней стороны устанавливаются распорки. Более детально вы можете ознакомиться у нас на сайте в разделе опалубки.

Армирование фундамента

Для армирования фундамента используется стальная арматура периодического профиля, диаметр которой составляет от 12 мм. Диаметр зависит от толщины самого фундамента и от типа постройки. К примеру, для фундамента толщиной около 30-40 см под одноэтажный или двухэтажный дом достаточно будет арматуры диаметром 14 мм, которую укладывают в два уровня вдоль и в поперек с ячейками около 20х20 см. Арматуру связывают вязальной проволокой специальным крючком, или сваривают.

Заливка бетона

Выполнять заливку бетонного раствора лучше всего за один раз с помощью бетономешалки, поскольку делать самостоятельно бетонную смесь очень трудоемко и требует большого количества людей. Бетонный раствор в процессе заливки необходимо обрабатывать глубинным вибратором, чтобы выгнать из раствора весь воздух, который может повлиять на прочность конструкции. После полной заливки бетона, поверхность фундамента нужно выровнять и разгладить.

Завершающие работы

Через 7 дней после заливки бетона, когда его прочность достигает около 70 %, опалубку можно снять, а гидроизоляционный материал завернуть на поверхность фундамента и закрепить. Возводить стены можно будет не раньше через 3-4 недели, поскольку именно за это время фундамент достигнет своей максимальной прочности.

голоса

Рейтинг статьи

Заключение

Все приведенные в статье преимущества основания типа «монолитная плита» нужно рассматривать с той точки зрения, что при строительстве будет полностью выдерживаться технология. Ошибки могут привести к нивелированию положительных характеристик рассматриваемой методики.

В свою очередь недостатки железобетонной плиты могут быть исключены компенсирующими мероприятиями, но это однозначно приведет к удорожанию строительства. Поэтому при проектировании основания под сооружения рассматривают сразу несколько предпочтительных вариантов, чтобы выбрать наиболее экономичный и практичный из них.
