Коллектор (смесительный узел) для водяного теплого пола

Схемы укладки водяного теплого пола

Способы раскладки трубы теплого пола

Существуют три основных способа укладки водяного теплого пола: змейка, спираль (улитка) и комбинация этих вариантов. Чаще всего теплый пол монтируют улиткой, в некоторых местах используют змейку.

Схема монтажа «Улитка»

Укладка теплого улиткой позволяет более равномерно распределять тепло по всему помещению. При такой разводке труба монтируется по кругу к центру, затем от центра «разворачивается» по кругу в обратном направлении.

При раскладке теплого пола улиткой нужно закладывать отступ для раскладки трубы в обратном направлении.

Укладка теплого пола змейкой

При такой укладке труба теплого пола монтируется в одном направлении и при окончании раскладки контура просто возвращается в обратку коллектора. При таком устройстве в начале контура температура теплоносителя горячее, в конце холоднее. Поэтому раскладку змейкой используют довольно редко.

Как работает коллектор

Водяные полы укладывают различными способами, к примеру, бетонным или настильным, но независимо от выбранной технологии необходимо приобрести и установить шкаф коллекторный.

На заметку

Коллекторный ящик рекомендуют устанавливать на стене по возможности ближе к середине и чаще всего у самого пола.

В него в дальнейшем будут заводить две трубы:

• подающую, которая выходит из котла и подает в систему горячий теплоноситель;
• возвратную, которая выполняет абсолютно противоположную роль: она служит для сбора уже отработавшей и успевшей остыть воды. Ее возвращают обратно в котел, и процесс вновь повторяется.

Цикличность процесса обеспечивает другой встроенный компонент системы – циркуляционный насос. Так или иначе, в процессе эксплуатации теплого пола, скажем при ремонтных работах, приходится систему отключать. Для этого каждую из труб оснащают запорными вентилями. Трубу из пластика и запорный вентиль из металла соединяют друг с другом через компрессионный фитинг. Затем к вентилю подсоединяют гребень, монтируя с одного края воздухоотводчик, а с другого – сливной кран. После сборки шкафа переходят непосредственно к монтажу. И только уже имея установленный на стену гребень можно подрезать трубы контура по длине.

На заметку

Чтобы обеспечить герметичность соединения трубы подрезают строго под прямым углом.

Типы коллекторов

Коллекторы делятся на несколько разновидностей в зависимости от их цены, набора функций и материала изготовления. Наиболее дорогими и надежными считаются узлы, сделанные из нержавеющей стали. Латунные коллекторы включают в среднюю категорию, они способны прослужить долго, если сделаны из качественного и прочного сплава. Недорогие устройства изготавливаются из полипропилена, они подходят только для низких температур. Сам прибор внешне представляет собой часть трубы с нужным числом отводов, он может иметь простую или сложную комплектацию.

В перечень распространенных вариантов входят коллекторы:

• с фитингами для подсоединения контуров;
• с кранами интегрированного типа;
• с вентилями для регулирования воды.

Настройка

Как правило, к схеме бывает приложена специальная таблица балансировки, на основе которой можно гребень соответственно двум параметрам: длина контура и отопительная нагрузка.

В таблице связаны номер контура и число оборотов от положения вентиля балансировки – «закрыт». Настраивают гребень так:

• удаляют с вентиля колпачок, служащий для его защиты;
• закрывают вентиль до отказа – для этого используют шестигранный ключ;
• определяют для данного контура количество оборотов;
• отворачивают вентиль на это число;
• аналогично настраивают остальные контуры.

Правильная настройка и подключение коллектора необходимы для продолжительной эксплуатации и эффективной работы системы.

Схема 1. Соединение теплого пола напрямую от котла

Данная схема подключения водяного теплого пола имеет теплогенератор, арматуру безопасности с насосом. Теплоноситель непосредственно от котла поступает в распределительный коллектор теплого пола и затем расходится по петлям и реверсирует обратно в котел. Котел должен быть настроен на температуру теплого пола.

При этом возникают два нюанса:

• Желательно использовать в монтаже конденсационный котел, т.к. низкотемпературный режим для него оптимален. В этом режиме у конденсационного котла максимальный кпд. У обычного котла при работе в низкотемпературном режиме очень быстро выйдет из строя теплообменник. Если котел твердотопливный, то необходима буферная емкость для коррекции температуры, так как данный котел сложно поддается температурной регулировке.
• Хороший вариант для теплого пола — это когда он подключен к тепловому насосу.

Смесительные клапаны

С учетом необходимого эффекта есть различные способы подключения. Каждый из них в обязательном порядке подразумевает установку смесительных клапанов. Эти приборы необходимы для соединения горячей и холодной воды. Последняя подается из контура отопления, первая — из котла. Регулировать систему можно автоматически либо вручную, что требует дополнительной установки управляющего сервопривода. Бывает два типа смесительных клапанов.

Двухходовый сервопривод

Этот сервопривод также называется питающим. Его основное отличие от обычных вентилей состоит в возможности проводить воду только в одном направлении. При неверном обратном монтаже клапана он начинает неправильно функционировать и быстро выходит из строя.

“Питающий” – проводит воду только в одно направление

В качестве запорной части для него используется шар или специальный шток. Регулировка производится либо разворотом шара, либо перемещением штока. Для проведения этих манипуляций применяются электроприводы.

Самый популярный способ — термостатическая головка, оборудованная водяным датчиком, который производит регулярный контроль за температурой теплового носителя. С учетом полученных данных головка включает или отключает клапан. Так, из обратки теплоноситель подается регулярно, а из котла — только по мере надобности.

Принцип работы устройства объясняет основное преимущество коллектора, который оборудован питающим клапаном. Полы с этим оборудованием не перегреваются, это значительно увеличивает их время службы. Невысокая пропускная возможность клапана создает плавную регулировку температуры теплоносителя, значительные скачки в этом случае исключаются.

Питающие клапаны характеризуются легкостью в монтаже и последующей эксплуатации. Они довольно часто находятся в схеме самодельных коллекторов для теплого пола, но имеют некоторые ограничения в применении. Двухходовые устройства не советуют ставить в системах, которые работают в помещениях размером более 250 квадратных метров.

Трехходовые системы

Трехходовые элементы устроены по-другому. Это оборудование объединяет в себе работу перепускного подающего клапана и байпасного вентиля. Клапан состоит из корпуса с одним подающим и двумя выводными отверстиями. Для регулирования применяется или вращающийся шар, или специальный шток.

Особенность этого типа устройства состоит в том, что регулировочная часть перекрывает поток полностью, а распределяет поступающую воду, перемешивая ее. Температура корректируется автоматически, для этого клапан имеет приводную систему, принимающую сигналы с разных датчиков.

Подобные клапаны имеют сервоприводы

Как правило, трехходовые клапаны оборудуются сервоприводами, которые управляются термостатическими датчиками или погодозависимыми контроллерами. Сервопривод активирует запорный механизм, устанавливающийся в требуемое положение для получения необходимого показателя нагретого теплоносителя и обратки.

Погодозависимые контроллеры требуются для регулирования мощности системы с учетом погоды. Например, во время сильного похолодания помещение начнет остывать намного быстрей, то есть системе отопления будет гораздо трудней выполнять работу.

Чтобы облегчить задачу, нужно повысить затраты теплового носителя и увеличить температуру. К основным недостаткам трехходовых элементов относится значительная пропускная возможность. При этих условиях даже незначительное смещение в регулировке может привести к резкому изменению температуры воды.

Трехходовые элементы применяются для коллекторов, установленных в помещениях размером более 250 кв. м и систем с большим количеством контуров. Более того, они используются для конструкций, которые оборудованы погодозависимыми датчиками, определяющими требуемую температуру пола учитывая атмосферные условия.

Строение смесительного узла

Смесительная группа для теплого пола может строиться на основе двухходового и трехходового клапана. Если система отопления смешанная — с радиаторами и теплыми полами, то в узле присутствует еще и циркуляционный насос. Даже если в котле имеется свой циркуляционник, все петли теплого пола «продавить» он не сможет. Потому и ставят второй. А тот, который на котле, работает на радиаторы. В таком случае эту группу иногда называют насосно-смесительным узлом.

Схема на трехходовом клапане

Трехходовой клапан — это устройство, которое смешивает два потока воды. В данном случае — это разогретая вода подачи и более холодная вода с обратного трубопровода.

Принцип работы трехходового клапана

Внутри этого клапана установлен подвижный регулирующий сектор, который регулирует интенсивность потока более холодной воды. Управляться этот сектор может от термореле, ручного или электронного термостата.

Схема смесительного узла на трехходовом клапане проста: к выходам клапана подключается подача горячей воды и обратка, а также выход, который идет к подающей гребенке коллектора для теплого пола

После трехходового клапана устанавливается насос, который «давит» воду в сторону подающей гребенки (направление важно!). Чуть дальше насоса установлен температурный зонд от термоголовки, установленной на трехходовом клапане

Схема смесительной группы для теплого водяного пола на трехходовом клапане

Работает все так:

• От котла поступает горячая вода. В первый момент она пропускается клапаном без подмеса.
• Датчик температуры передает на клапан информацию о том, что вода горячая (температура выше заданной). Трехходовой клапан открывает подмес воды из обратки.
• В таком состоянии система работает до тех пор, пока температура воды не достигнет заданных параметров.
• Трехходовой клапан перекрывает подачу холодной воды.
• В таком состоянии система работает пока вода не станет слишком горячей. Далее снова открывается подмес.

Алгоритм работы несложный и понятный. Но данная схема имеет существенный недостаток — есть возможность того, что при сбоях в контура теплого пола будет подаваться горячая вода напрямую, без подмеса. Так как трубы в теплый пол укладываются в основном из полимеров, при длительном воздействии высоких температур они они могут разрушиться. К сожалению, данный недостаток в этой схеме не устранить.

Обратите внимание, что на схеме выше зеленым цветом нарисована перемычка — байпас. Она нужна для того, чтобы исключить возможность работы котла без расхода

Эта ситуация может возникнуть тогда, когда все запорные вентили на коллекторе для теплого пола будут закрыты. То есть возникнет ситуация, когда расхода теплоносителя не будет совсем. В этом случае, если байпаса в схеме нет, котел может перегреться (даже перегреется наверняка) и сгореть. При наличии байпаса вода с подачи через перемычку (делается трубой, диаметр которой на шаг меньше магистральной) будет подаваться на вход котла. Перегрева не произойдет, все будет работать в штатном режиме до тех пор, пока не появится расход (не понизится температура в одном или нескольких контурах).

Схема на двухходовом клапане

Двухходовой клапан ставится на подаче от котла. На перемычке между подающим и обратным трубопроводом устанавливается балансировочный клапан. Это устройство регулируемое, оно настраивается в зависимости от требуемой температуры подачи (регулируется обычно ключом-шестигранником) . Он определяет количество подаваемой холодной воды.

Двухходовой клапан нужно установить управляемый с датчиком температуры. Как и в предыдущей схеме, датчик ставится после насоса, а насос гонит теплоноситель в сторону гребенки. Только в этом случае изменяется интенсивность подачи горячей воды от котла. Соответственно, меняется температура подаваемой воды на входе насоса (поток холодной настроен и стабилен).

Схема смесительного узла на основе двухходового клапана

Как видите, подмес холодной воды в такой схеме идет всегда, так что в данной схеме попадание воды в контура напрямую от котла невозможно. То есть схему можно назвать более надежной. Но смесительная группа на двухходовом клапане может обеспечить обогрев только 150-200 квадратных метров теплых водяных полов — нет клапанов с большей производительностью.

Как сделать гребёнку?

Мастера, желая сэкономить финансы на коллекторе для тёплого пола заводского производства, предпочитают собрать оборудование своими руками. Для этого используют комплект фитингов из латуни, из сшитого полиэтилена или из полипропилена.

Для обогрева небольшого помещения используют регулирующую систему из одного трёхходового или двухходового клапана. Количество переходников должно соответствовать числу напольных контуров.

1. Латунные фитинги соединяются в одну линейку резьбовым методом. Оборудование из полипропиленовых переходников собирают с помощью пайки.
2. Трёхходовые или двухходовые смесители устанавливают на обратном контуре, на каждом патрубке для охлаждённой жидкости. Смесители оборудуют термоголовками. Они контролируют и регулируют температуру теплоносителя в системе обогрева.
3. Циркуляционный насос устанавливают около котла на холодной трубе.
4. С правой стороны системы фитингов, соединённых в линейку, закрывают концевой трубкой. Её устанавливают и на холодный, и на горячий коллекторы.
5. Если на каждом контуре установить шаровые краны, то температуру теплоносителя можно регулировать вручную.

Для установки напольного отопления, которое состоит из 5 и более контуров рекомендуют использовать заводской коллектор. Предварительно определяют мощность системы, степень проходимости трёхходовых клапанов и наполняемость магистрали.

Приобретают гребёнку для тёплого пола, которая настроена на определённые параметры. Мощность напольного обогрева самостоятельной сборки просчитать непросто. Возможны аварийные ситуации.

YouTube responded with an error: The request cannot be completed because you have exceeded your <a href=”/youtube/v3/getting-started#quota”>quota</a>.

Смесительные клапаны

Всего бывает два вида смесительных клапанов, которые устанавливаются в коллекторный узел для теплого пола: двухходовой и трёхходовой клапан. Они различаются принципом своей работы, о котором стоит рассказать подробнее.

Как работает двухходовой клапан:

1. Термоголовка с датчиком температуры замеряет нагрев теплоносителя, поступающего в контуры;
2. Если температура воды превышает норму, то термоголовка прикрывает клапан, чтобы уменьшит подачу горячей воды;
3. Если температура теплоносителя ниже необходимой, то клапан открывается и количество горячей воды в контуре возрастает.

Как видите, работа двухходового клапана заключается в контроле подачи горячей воды, тогда как обратка идёт постоянным потоком. Этот клапан имеет низкую пропускную способность, что обеспечивает плавный нагрев пола. Если помещение, в котором вы собираетесь установить тёплый пол, меньше 200 квадратных метров, то вы смело можете использовать именно этот смесительный клапан.

Работа трёхходового клапана:

1. Трёхходовой клапан одновременно балансирует обратку и горячую воду из котла внутри себя через байпас;
2. Внутри клапана находиться специальная заслонка, установленная перпендикулярно относительно трубы с горячей водой и обраткой;
3. Положение этой заслонки меняется, что и регулирует конечную температуру смешиваемого теплоносителя.

Такой клапан идеально подойдёт для больших отопительных систем, например, где используется сразу несколько отопительных контуров. Также они рекомендуются в том случае, если коллекторная группа для теплого пола способна автоматически регулировать температуру воды. Чтобы система работала автоматически, на клапан устанавливаются сервоприводы, управляющиеся погодными и температурными датчиками.

Трёхходовой клапан имеет два недостатка:

Коллектор для системы теплый пол

Для теплых полов чаще всего монтируют общий коллекторный узел, или перед каждым контуром отопления устанавливают свой отдельный коллектор. Если реализуется последний вариант, то все коллекторы оборудуются расходомерами, термостатами, а также следующими элементами:

1. Клапан смешения обратки и подачи;
2. Запорный кран балансировки обогревательного прибора;
3. Клапан перелива.

Самому собрать коллектор для теплого пола можно по разным схемам, и в некоторых схемах коллекторных узлов применяются байпасы, но не всегда – только в одноконтурных системах. Если система теплых полов организована по двухконтурной схеме, то коллектор можно включить без байпаса во вторичный контур.
Двухконтурная система теплый пол с коллектором

Перед тем, как собрать коллекторный узел для теплого пола, взвесьте свои возможности – иногда проще купить готовую конструкцию. Если коллектор будет покупаться, то лучше, чтобы все его детали и элементы были от одного производителя. При самостоятельной сборке узла необходимо выбрать материал, из которого будут собираться основные составляющие узла: из меди, стали, полимеров или латуни.

Также при выборе промышленной конструкции важно учитывать следующие параметры:

1. Сколько в системе будет контуров отопления (обычно от 2 до 12), общая длина трубопровода и пропускная способность контуров;
2. Максимально допустимое давление в трубах;
3. Возможность расширения отопительной системы;
4. Ручное или автоматическое управление коллектором;
5. Электрическая мощность всех узлов и агрегатов;
6. Диаметр внутренних отверстий коллектора (пропускная способность).

Коллектор своими руками

Максимально эффективную работу собранных коллекторных узлов можно обеспечить подключением к ним одинаковых по длине отопительных контуров. Чтобы с достаточной точностью уравнять трубопроводы по длине, их делят на равные отрезки, которые и подключают к коллектору. Проще всего коллекторный узел рассчитать в специальной компьютерной программе или на онлайн калькуляторе, чтобы не появилось явление, называемое «тепловая зебра», то есть, неравномерное прогревание пола.

Для расчета понадобятся следующие данные:

1. Тип декоративного напольного покрытия;
2. площадь отапливаемого помещения и план размещения в нем крупных предметов;
3. Материал и диаметр труб контура;
4. Номинальная мощность котла;
5. Тип утеплителя пола.

Расчет коллектора

Монтаж коллектора – рекомендации

При проектировании системы теплого пола сначала нужно найти оптимальное место для монтажа коллектора. Стандартно узел устанавливают в коллекторном шкафу, а сам шкаф монтируют на высоте 30-40 см от уровня пола рядом с подачей и обраткой.

Чтобы не нарекать на собственные ошибки и обеспечить максимальный нагрев труб теплого пола, изучите инструкцию по подключению коллектора. Затем соберите узел в следующей последовательности (это касается промышленного коллекторного узла):

1. Распакуйте трубки для прямой и обратной подачи теплоносителя. Трубки должны быть с расходомерами и питающими клапанами. Если коллектор многосекционный, соберите секции в одну конструкцию;
2. Из собранных секций нужно собрать узел на кронштейнах (идут в комплекте);
3. Далее устанавливаем запорную арматуру, автоматику, датчики и остальную соединительную арматуру;
4. Узел крепим к стене или в шкафу, монтируем термостат, сервопривод и циркуляционный насос;
5. Подсоединяем трубы от котла и трубы от отопительных контуров системы «теплый пол».

Набор коллектора

Теперь схема подключения коллектора теплого пола опрессовывается, после чего можно заливать бетонную стяжку. Тепловые настройки коллектора можно проводить после монтажа финишного покрытия.

Коллекторный узел своими руками

Заводской коллектор – изделие достаточно дорогостоящее, поэтому многие мастера хотят сделать его своими руками. Многие элементы все равно придется покупать, но стоимость будет дешевле. Проще всего самодельный коллектор спаять из ПВХ труб и фитингов Ø 25-32 мм. Также понадобятся тройники и отводы таких же диаметров, и запорная арматура.

Самодельный коллектор

Количество вентилей и фитингов подсчитывается по числу контуров отопления. Из инструментов нужен паяльник для элементов из пропилена и насадки к нему, специальные ножницы для резки труб и рулетка.

Разметка коллектора заключается в разметке и отрезании труб нужной длины, соблюдая минимальное расстояние между тройниками. К ПВХ тройникам паяльником припаиваются вентили и переходы. К этой конструкции припаиваются фитинги для подключения насоса. Как видите, все просто, но более сложные коллекторные узлы лучше покупать готовыми.

Правила установки коллектора для теплого пола

Мы предлагаем схему, руководствуясь которой можно самостоятельно установить коллектор. Однако на просторах интернета их представлено великое множество. Мы размещаем ту, которая доступно показывает, как нужно соединить самые важные части системы — трубопровод, распределительный узел и котёл.

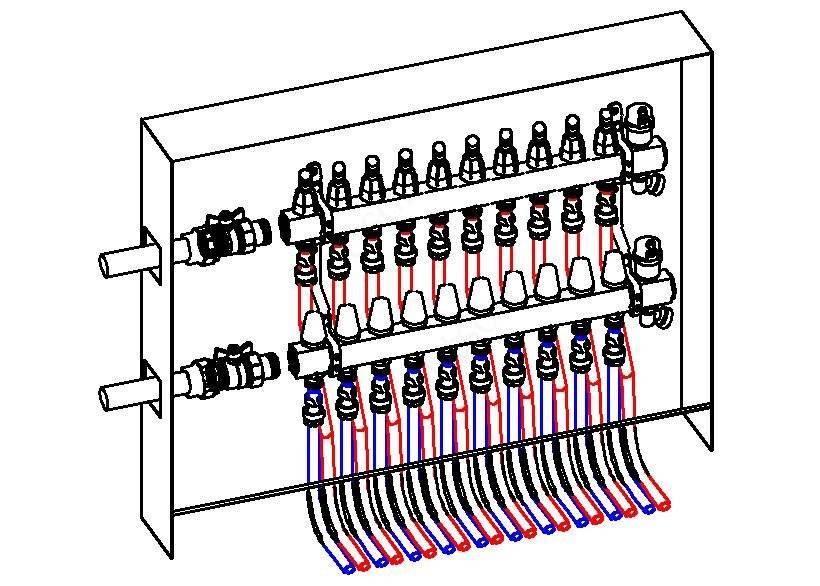

Коллекторный шкаф представляет собой небольшой стальной шкафчик с дверцей, параметры которого 60 х 40 х 12 см. И для начала следует выбрать место для его монтажа. Если толщины стены достаточно, то в стене проделывается ниша, в которую и помещается шкаф. Если же толщина стены не позволяет, коллекторный шкаф монтируется снаружи. Наиболее удачное место — середина комнаты, у самой поверхности напольного покрытия.

Почему же именно у поверхности? Дело в том, что шкаф скрывает саму систему, в нем же происходит стыковка уложенных в пол нагревательных труб с подающей и возвратной трубами.

На каждую трубу, которая отходит от коллектора и входит в него, монтируют запорный вентиль. Он ограничивает поступление жидкости по трубам или же отключает отопление в комнате вовсе. Вентиль позволяет отключить отопление в одной из комнат, например, с целью экономии или ремонта. Это ни в коем случае не скажется на уюте дома, поскольку в других комнатах обогрев может происходить в прежнем режиме. Компоненты соединяются фитингами. Закрепление некоторых спаек происходит при использовании шаблонного набора: гайка, втулка и кольцевой зажим. В том случае, если диаметр элементов разный, могут использоваться переходники.

Коллектор для теплого пола со смесительным узлом и циркуляционным насосом

Чтобы во все контура поступала вода одинаковой температуры она подается на гребенку теплого пола — устройство с одним входом и некоторым количеством выходов. Подобная гребенка собирает остывшую воду с контуров, откуда она поступает на вход котла (и частично идет в узел подмеса). Это устройство — гребенки подачи и обратки — называют еще коллектором для теплого пола. Он может идти с узлом подмеса, а может — только гребенки без какой-либо дополнительной «нагрузки».

Материалы

Коллектор для теплого пола делают из трех материалов:

• Нержавеющей стали. Самые долговечные и дорогие.
• Латуни. Средняя ценовая категория. При использовании качественного сплава служат очень долго.
• Полипропилена. Самые дешевые. Для работы с невысокими температурами (как в данном случае) полипропилен — неплохое бюджетное решение.

Коллектор для теплого пола на 6 контуров

При установке к подающей гребенке коллектора подключаются входы контуров теплого пола, к гребенке обратного трубопровода — выходы петель. Подключаются они попарно — чтобы проще было регулировать.

Комплектация

При устройстве водяного теплого пола рекомендуют делать все контура одной длины. Необходимо это для того, чтобы теплоотдача каждой петли была одинаковой. Жаль только что этот идеальный вариант встречается нечасто. Намного чаще отличия по длине есть, причем существенные.

Для выравнивания теплоотдачи всех контуров на подающей гребенке ставят расходомеры, на обратной гребенке — регулировочные вентили. Расходомеры — это устройства с прозрачной пластиковой крышкой с нанесенной градуировкой. В пластиковом корпусе находится поплавок, который отмечает с какой скоростью движется теплоноситель в данной петле.

Понятно, что чем меньше проходит теплоносителя, тем прохладнее будет в комнате. Для корректировки температурного режима изменяют расход на каждом контуре. При такой комплектации коллектора для теплого пола делают это вручную при помощи регулировочных вентилей, установленных на обратной гребенке.

Расход изменяют поворотом ручки соответствующего регулятора (на фото выше они белого цвета). Чтобы проще было ориентироваться, при монтаже коллекторного узла, все контура желательно подписать.

Расходомеры (справа) и сервоприводы/сервомоторы (слева)

Такой вариант неплох, но регулировать расход, а значит, и температуру приходится вручную. Это далеко не всегда удобно. Для автоматизации регулировки на входах ставятся сервоприводы. Они работают в паре с комнатными термостатами. В зависимости от ситуации, на сервопривод подается команда закрыть или открыть поток. Таким способом поддержание заданной температуры автоматизируется.

Правила установки коллектора для теплого пола

Мы предлагаем схему, руководствуясь которой можно самостоятельно установить коллектор. Однако на просторах интернета их представлено великое множество. Мы размещаем ту, которая доступно показывает, как нужно соединить самые важные части системы – трубопровод, распределительный узел и котёл.

Видео инструкция по установке

Предлагаем ознакомиться с видео инструкцией по установке коллектора тёплого пола. Надеемся, ролик поможет вам самостоятельно установить коллектор для тёплого пола и узнать больше деталей о монтаже устройства.

https://youtube.com/watch?v=TcvQPTzKJRs

Коллекторный шкаф представляет собой небольшой стальной шкафчик с дверцей, параметры которого 60 х 40 х 12 см. И для начала следует выбрать место для его монтажа. Если толщины стены достаточно, то в стене проделывается ниша, в которую и помещается шкаф. Если же толщина стены не позволяет, коллекторный шкаф монтируется снаружи. Наиболее удачное место – середина комнаты, у самой поверхности напольного покрытия.

Важно, чтобы поверхность стены была ровной и гладкой. В ином случае возможны перебои в работе системы

Почему же именно у поверхности? Дело в том, что шкаф скрывает саму систему, в нем же происходит стыковка уложенных в пол нагревательных труб с подающей и возвратной трубами

Почему же именно у поверхности? Дело в том, что шкаф скрывает саму систему, в нем же происходит стыковка уложенных в пол нагревательных труб с подающей и возвратной трубами.

На каждую трубу, которая отходит от коллектора и входит в него, монтируют запорный вентиль. Он ограничивает поступление жидкости по трубам или же отключает отопление в комнате вовсе. Вентиль позволяет отключить отопление в одной из комнат, например, с целью экономии или ремонта. Это ни в коем случае не скажется на уюте дома, поскольку в других комнатах обогрев может происходить в прежнем режиме. Компоненты соединяются фитингами. Закрепление некоторых спаек происходит при использовании шаблонного набора: гайка, втулка и кольцевой зажим. В том случае, если диаметр элементов разный, могут использоваться переходники.

• коллектор – это, проще говоря, труба, запаянная с обеих сторон. Сбоку такой трубы имеется несколько выходов (зависит от модели коллектора). К ним подключаются трубы системы “тёплые полы”;
• настройка гребня начинается с удаления с вентиля защитного колпачка. Шестигранным ключом закрывают вентиль полностью. Далее необходимо определить число оборотов для конкретного контура. На это количество и следует повернуть вентиль. Другие контуры настраиваются таким же способом;
• на коллектор устанавливаются сливной кран (обеспечивает слив воды при повреждении системы или ремонтных работах) и воздухоотводчик (автоматически отводит воздух и избавляет от воздушных пробок);
• во избежание гидродинамического дисбаланса, на систему устанавливают термостатические клапаны и расходомеры.

Как своими руками сделать — теплый водяной пол

Ранее мы рассказывали о том как самостоятельно выполнить монтаж водяного пола, какие материалы и инструменты для этого необходимы. Подробнее об этом смотрите тут

Рекомендации и советы

Перед покупкой коллектора, подсчитайте необходимую длину труб и их расположение. Специалисты рекомендуют вместо коллектора на 12 расходометров установить 2 по 6. Этот шаг позволит выровнять давление и температуру в наиболее отдалённых уголках комнаты.

Завершив монтаж коллекторного шкафа и веток, нужно совершить пробный запуск отопительной системы. Это позволит выявить недочёты и дефекты, а также испытать непроницаемость стыков.

Более надёжными и долговечными являются модели из латуни.

Сэкономить время и нервы вам поможет покупка готового коллектора, а не его составных частей.

Коллекторная система имеет свои плюсы и минусы, и не упомянуть о них мы не можем.

Преимущества	Недостатки
Удобство в работе и управлении. Так, находясь в одной точке дома, вы можете настроить подачу и температуру теплоносителя в другой комнате	Стоимость. Коллектор чаще производится из стали, а её стоимость высока
Эстетичность	Для нагрева помещения понадобится не менее трёх часов
Длительный эксплуатационный срок (до 50 лет)	Каждая ветка, входящая в узел управления, может питать только один радиатор, поэтому потребитель покупает трубы небольшого диаметра

Правильная сборка коллектора для теплого пола

Сбор купленного коллектора заводского производства — несложный процесс. В комплекте:

• распределитель с ротаметрами, он подключается к подаче — имеет 2 и больше отводов для контуров;
• гребёнка обратки с термоклапанами вместо расходомеров;
• автоматические воздухоотводчики;
• краны с заглушками для подачи и слива воды из магистрали тёплого пола;
• термометры температуры на входе и выходе;
• запорные шаровые вентили и кронштейны.

При приобретении прибора, его комплектность можно изменять, отталкиваясь от бюджета и способа соединения с котлом. Допустимо установить распределитель без ротаметров или 1 термометр, а не 2.

Процесс сборки

Инструкция по сборке коллектора теплого пола

Заводское устройство изготовлено так, чтобы смонтировать его своими руками смог каждый. То есть, чаще распределительные части продаются уже в собранном виде, к ним надо подключить только контуры тёплого пола, и подсоединить детали, имеющие вспомогательное значение.

Собирать оборудование следует поэтапно:

Устройство вынимается из упаковки. В заводских моделях подающая и обратная трубы уже имеют расходомеры и клапаны. Если узел разделён на несколько частей, то их следует скрутить между собой.

Коллектор закрепляется на кронштейне, это позволит проводить дальнейшую сборку с большим удобством.

Присоединяются остальные детали — воздухоотводчик, вентиля, заглушки и контролирующие устройства.

На коллекторе обратки монтируются шаровые вентиля.

Насос для циркуляции и клапаны следует крепить после фиксации устройства на стене.

Конструктивные элементы

Коллекторный узел для устройства теплого пола состоит из большого количества элементов, которые обеспечивают его эффективную работу. В их перечень входит:

• циркуляционный насос. Устанавливается на трубопроводе подачи. Комплектация системы насосом обеспечивает ее необходимым давлением. Это делает возможным циркуляцию теплоносителя в нужном объеме, что в несколько раз увеличивает эффективность напольного отопления;

• узел подмеса. Это регулирующий клапан, через который происходит подпитка системы горячей водой. Работа данного узла происходит в автоматическом режиме благодаря датчикам температуры. Они регистрируют изменение параметров теплоносителя, после чего дают команду на открытие клапана. Он остается в таком виде, пока температура жидкости не повысится до нужного значения. В качестве терморегулятора используется сервопривод;

• распределительная гребенка. Представляет собой узел, который комплектуется множественными отводами для подключения водяного контура. На гребенке устанавливаются расходомеры. Они позволяют распределять теплоноситель по разным зонам водяного контура;

• воздухоотводчик. Позволяет удалить лишний воздух из системы, который может нарушать ее нормальную работу. Присутствует в дорогих моделях, которые представляют собой готовый коллекторный узел;

• метеодатчик. Позволяет производить регулировку температуры теплого пола в автоматическом режиме в зависимости от погодных условий.
