Арматура
Арматура представляет собой металлические стержни, которые лежат в основе железобетонных конструкций. Данный материал применяется в любой строительной сфере, и отличается доступной ценой для большинства потребителей. Металлопрокат имеет высокую устойчивость к изгибам и растяжениям, что позволяет выдерживать высокие нагрузки и не допускать разрушения зданий. Несмотря на особенность арматуры ржаветь, благодаря специальной легированной стали она способна прослужить несколько десятков лет. Ее универсальность позволяет не только возводить стены, но и закладывать фундамент и обеспечивать дополнительную несущую функцию.
Сетка кладочная: размеры и разновидность строительного материала
Есть несколько видов данного материала. Классифицируется изделие по типу покрытия и предназначению. Кроме классической металлической сетки, часто используются решетки из полимерных материалов, например, композитная кладочная сетка.
Армирующая сетка для кладки из базальта приобретает все большую популярность.
Существуют такие виды данного изделия:
- оцинкованная металлическая сетка;
- монолитная стеклопластиковая решетка;
- композитная сетка;
- базальтовая решетка.
Арматурная сетка наиболее прочная, поэтому она успешно используется для строительства стен и фундаментов из кирпича, а также при кладке стен из газобетона, шлако- и пеноблоков. Кроме того, данный материал часто применяется в каркасных конструкциях, а именно для обустройства теплиц и других хозяйственных построек.
Металлическая решетка имеет высокую прочность. Недостаток – это подверженность коррозии в агрессивной среде, например, под воздействием клея для соединения блоков. Цена изделия зависит от размера, покрытия и толщины прутьев.
Оцинкованная армирующая сетка остается весьма популярной в строительстве.

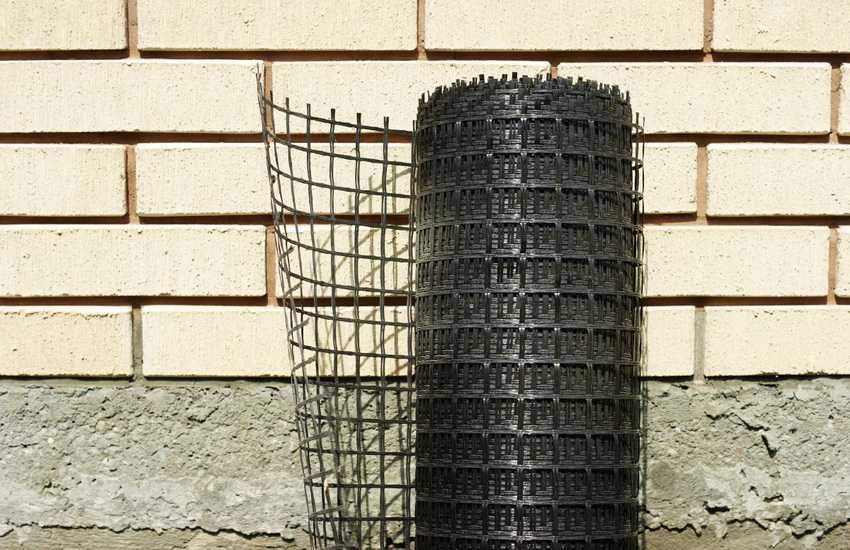

Самый современный материал для кладочной сетки – пластик. Применяют ее для укрепления кирпичных и железобетонных строений. Также пластиковую кладочную сетку используют для реставрации старых зданий, особенно в том случае, когда утяжелять конструкцию рискованно.
Преимущество пластиковой решетки – вес. Благодаря небольшой массе эта кладочная сетка применяется для конструкций из блоков и полых кирпичей. Среди всех видов данный материал имеет наименьшую механическую прочность. В связи с этим его нельзя применять для укрепления несущих стен. Подходит стеклопластиковая сетка для армирования стен, не испытывающих серьёзных нагрузок.
Производство кладочной сетки выполняется в промышленных масштабах путем экструзии. Суть метода заключается в выдувке или выдавливании пластика через формы небольшого диаметра. После этого материал режут на прутья необходимой длины. Затем изделие охлаждают и ламинируют.
Мелкая пластиковая сетка обычно применяется для стяжки и армирования штукатурки и декоративных покрытий.Обратите внимание! Пластиковую сетку рекомендуется применять в разнообразных декоративных стяжках и штукатурках. Композитная решетка изготавливается таким способом: арматурные стержни сначала нарезаются, а потом соединяются между собой с помощью сварочного аппарата
Данное изделие очень похоже по структуре на арматурную решетку, но композитная сетка намного легче. Благодаря этому можно снизить нагрузку на опорные части конструкции
Композитная решетка изготавливается таким способом: арматурные стержни сначала нарезаются, а потом соединяются между собой с помощью сварочного аппарата. Данное изделие очень похоже по структуре на арматурную решетку, но композитная сетка намного легче. Благодаря этому можно снизить нагрузку на опорные части конструкции.
Метод изготовления композитных решеток может варьироваться в зависимости от изготовителя. Поэтому многие компании-производители предлагают своим покупателям уникальный товар. Для производства используется разное оборудование, с помощью которого можно регулировать качество и размер готового изделия.

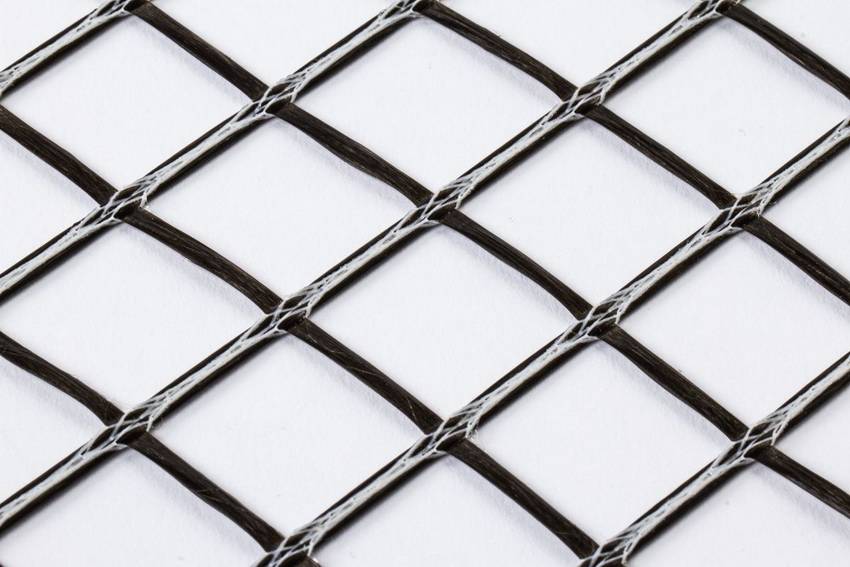

Базальтовая сетка изготавливается из волокон. Этот материал намного дешевле, чем кладочная стеклопластиковая сетка.
Одно из преимуществ кладочной сетки из базальта — невысокая стоимость.
Сетка кладочная для газобетона
Главная страница » Сетка — информация » Сетки по применению » Сетка кладочная для газобетона
Некоторые производители блоков не требуют применять при кладке стены для армирования сетку кладочную для газобетона. Дескать, современный газобетон имеет достаточную механическую прочность и достаточно арматуры и то, только в местах опоры дверных и оконных проёмов.
С другой стороны, проектировщики в любом проекте дома с газобетонными стенами, чтобы избежать появления трещин при усадке дома и температурных перепадах, указывают требование применения кладочной сетки. Аргументируют они это тем, что, возникающие в этом случае, растягивающие нагрузки могут быть достаточно велики и только кладочная сетка с ними справится.
Может быть, строители просто перестраховщики?
Применение кладочной сетки: нужна или не нужна?
На самом деле, всё зависит от типоразмера газобетонного блока и вида кладки.
Если строится наружная стена из блоков 1й категории крупного формата D500 625 х 400 х 250, имеющих прочность B3,5, то армирование не требуется. Но, если та же стена строится из двух блоков по 200 мм, то армирование сеткой обязательно. Его нужно производить через каждые 3-4 ряда, даже если вы кладёте блоки не на раствор, а на клей. То же требование будет обязательным и в первом случае, если, одновременно, снаружи ведется кладка облицовочного кирпича.
Если используются блоки 3й категории D500 60 х 20 х 30, имеющие прочность В2,0, да ещё кладутся на строительный раствор, то следует обязательно использовать кладочную сетку через каждые 3 ряда.
При строительстве многоэтажных домов первый этаж должен армироваться обязательно.
Армирование газобетонных блоков позволит этого избежать.
Виды кладочной сетки для газобетона
Применяются два вида кладочной сетки:
- стальная сварная сетка. Чаще всего применяются типоразмеры, мм: 50х50х4 и 50х50х3; Армирование сеткой
- композитная и стекловолоконная. Она изготавливается из базальтопластиковых и стеклопластиковых арматурных стержней, располагающихся в двух взаимно перпендикулярных направлениях. Стержни фиксируются в узле контакта для создания правильной и заданной геометрии ячейки хомутами, проволокой или специальным клеем.
Небольшое видео о базальтопластиковой сетке
Альтернативные виды армирования для кладки газобетонных блоков
Самый распространённый альтернативный вид армирования – стальным прутом. Для укладки прута (чаще всего используется Ø8 мм) необходимо разметить (с соблюдением целого рядя требований) и выполнить штроб размером 12 х 12 мм. По местоположению штроба формируется прут. Штроб заполняется клеем (состав клея: калиброванный песок, высокопрочный цемент и специальные добавки) и туда помещается прут. Излишки клея удаляются. Дальше, на клей или строительный раствор укладывается следующий ряд блоков и т.д.
Упаковка клея
Достоинства и недостатки разных видов армирования
Армирование стальной сварной сеткой – самый дешёвый вид армирования. Используется, как правило, строительный раствор (шов толстый и применение более дорого материала – клея не оправдано). Образуются «мостки холода» через метал. Металл сетки находится под воздействием агрессивной среды раствора и приходит в негодность. Поэтому, возможно применять на внутренних стенах из крупноформатных блоков.
Армирование композитной или стекловолоконной сеткой. Высокая стоимость арматуры. Исключено пагубное действие строительного раствора на металл и образование «мостков холода». Возможно использование при возведении наружных стен.
Узнать больше про стекловолоконную сетку для армирования газобетона.
Армирование стальным прутом. Возможно для всех видов стен. При армировании блоков шириной до 200 мм применяется один ряд прута, свыше 200 мм – два ряда. Недостаток один: высокая трудоёмкость.
Армирование газобетона стальной арматурой (узнать подробнее тут).
Виды материала для армирования
Армосетка для усиления стен из газобетона, укладываемая в горизонтальных рядках, обязана реализовываться в торговой сети с сертификатами качества и паспортом, который подтверждает, что данная модификация может применяться для несущих стен.
Кроме того, изготовитель матрицы обязан обозначить величину нахлеста армолент, который требуется выдерживать при армировании. Границы нахлеста усиливает поперечные стыки, тем самым обеспечивая требуемую стандартами прочность сцепления и максимальную результативность армирования.
Для газобетонных стен в большинстве случаев применяют сетку из базальта либо стеклопластика при выполнении нормативных условий по прочностным показателям.
Так, базальтовые матрицы по прочности на разрыв в действительности не уступают стальным, в связи с чем используются для армирования несущих газобетонных стен. Стеклопластик не имеет такой прочности, следовательно, его можно использовать исключительно на внутренних ненесущих стенах, не подвергаемым значительным нагрузкам.

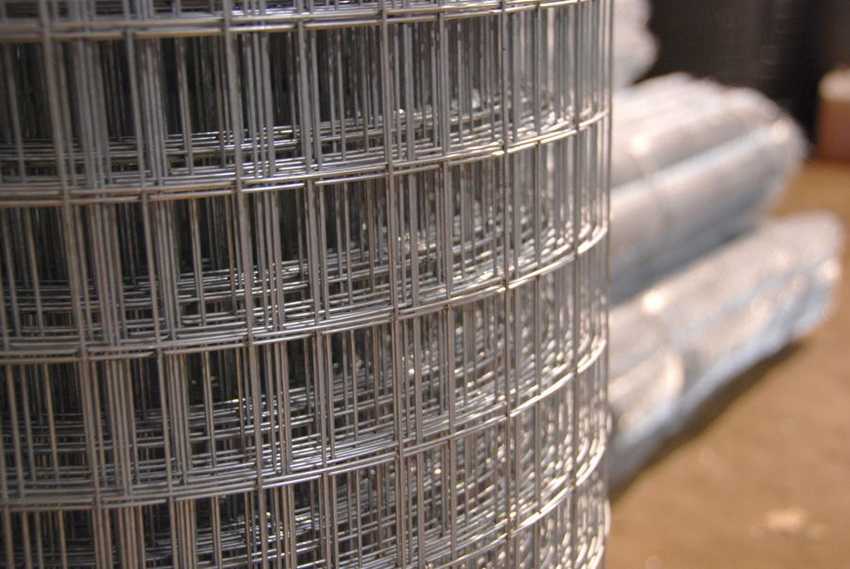

Металлическая оцинкованная
Это самая первая модификация укладочной сетки, которая стала успешно применяться на блоках из газобетона. Первоначальные виды такой матрицы выпускались на базе черного металла, поэтому очень страдали от коррозионных повреждений. Сегодня этот недостаток исправлен путем применения оцинкованной проволоки 3-5 мм, используемой при вязке матрицы, как правило, методом сварки.
Главные преимущества металлической оцинкованной сетки:
- Большая прочность при напряжениях на разрыв, способная обеспечить невредимость кладки при значительных усадочных деформациях.
- Доступная цена и хорошее снабжение во всех районах страны.
- Большой срок эксплуатации, который при правильной технологии укладки значительно превышает 15 лет.
К основному недостатку такой модификации кладочной сетки относится возможность образования мостиков холода. При нарушении технологии кладки или использовании сетки с толщиной вязальной проволоки более 5 мм, увеличивается толщина укладочного шва. Бетонный раствор хорошо проводит тепло, поэтому рост его % в общем объеме стенки, снижает ее теплозащитные свойства.
Средняя стоимость такой сетки (50*50*3 мм) по РФ — 200 рублей за м2. Стальные сетки без антикоррозионного покрытия обойдутся от 90 рублей за квадрат.
Базальтовая
Это современная модификация кладочной сетки, составляет достойную конкуренцию классическим железным матрицам, при этом она не подвержена коррозии и имеет нормативный срок работы в несколько десятков лет.
Существуют 2 разновидности базальтовой матрицы:
- рулоны, мелкоячеистая с шириной до 1 м, для создания выравнивающего отделочного слоя;
- серпянка в виде узкой полосы не выше 250 мм, в рулонах до 200 м, применяется для кладки газоблоков, заделки панельных стыков, усиление внутренних и наружных углов.
Главные положительные характеристики базальтовой кладочной матрицы:
- Долговечность, базальтовая основа сетки имеет период распада в сотни лет.
- Технологическая простота укладки, с лёгкостью кроится по нужным размерам ножницами по металлу, в точности принимая необходимую форму.
- Высочайшая способность компенсации нагрузок.
- Доступность в транспортировке.
- Минимальная теплопроводность, что не позволяет создавать «мостики холода».
- Низкий вес изделия, более чем в 7 раз менее чем у стальной матрицы.
- Доступная цена.
К главному минусу полимерной кладочной сетки для газоблочных стен относят небольшую механическую прочность.
Средняя стоимость — 110 рублей за м2.
Монтажная перфорированная
Чрезвычайно широко распространенный тип сетки. Эту модификацию также рекомендуют для усиления внутридомовых стеновых перегородок.
Узкая лента выполняется из оцинкованного металла с множеством отверстий, в связи с чем получила свое название перфорированная. Армирование с использованием такого стройматериала выполняется подобно способу укладки арматуры, при этом желоба выполнять не нужно. Лента фиксируется саморезами напрямую к газобетонным блокам.
Этот способ используют для строений, имеющих невысокую расчетную нагрузку. Поскольку сечение ленты намного меньше чем у арматурных стержней, ее укладывают в большом количестве параллельных линий, чем, например, при прокладке металлической арматуры.
К достоинствам применения этого стройматериала можно отнести:
Общие требования
По требованиям ГОСТ Р 57265 кладочная сетка называется армирующей и выпускается в виде структурированного стройматериала из высокопрочных полимерных связующих либо металлического стержня, предназначенных для укрепления стен и отделочных слоёв.
Главные направления использования армосеток:
- Укладка в горизонтальных рядках.
- Построение взаимосвязей в 2-слойной кладке газобетона с отделочным кирпичом.
- Упрочнение штукатурной отделки.
Арматурная сетка для таких стен группируется в зависимости от вида использованного материала:
- металлическая;
- композитная арматура.
Они могут быть разной конфигурацией:
- прямоугольной;
- плетенной;
- ромбической;
- осечно-вытяжной.
Композитный сеточный материал группируются по типу армированного наполнителя:
- АСК стеклокомпозит.
- ААК арамидный композит.
- АБК базальт.
- АКК комбинированный.
- АУК углекомпозит.
Ячейки у композитных сеток бывают от 4 до 200 мм. Более мелкие применяются для усиления отделочных слоев, а более крупная для армирования стен.
Форма ячеек таких матриц — прямоугольная или квадратная. Выпускается полимерная сетка, как листами, так и в рулонах с D проволоки свыше 5 мм.
Базальтовые сетки для армирования: размеры материала
Качество металлических решеток для укрепления бетона и строительных материалов на его основе должно соответствовать ГОСТ РФ 23279-85. Этот стандарт относится лишь к сварным изделиям из стальных прутьев. Стеклопластиковые и базальтовые кладочные сетки ГОСТу не подчиняются. Их технические характеристики регулируются СТО 294248809.
Базальтовая сетка универсальна и подходит для армирования кладки из любого материала
-Согласно этим документам кладочная сетка имеет такие размеры: 75х25, 75х25, 25х25, 25х12,5, 16х16, 10х10. Диаметр материалов для укрепления находится в пределах от 3 до 6 мм.
Габариты и размеры решетки для кладки зависят от вида изделия:
1.Для шпатлевания гладкой стенки применяется базальтовая сетка кладочная в рулонах, имеющая ширину 1 метр.
2.Для придания дополнительной прочности и жесткости углам любых типов, а также швам используется серпянка. Выпускается данный материал в катушках шириной от 4,5 до 20 см.
Прочность сетки зависит от размера ячейки: чем она меньше, тем материал прочнее. Поэтому растяжение кладочной сетки 50х50х4 меньше, чем у полотна, имеющего параметры 100х100х4.
Производители предоставляют покупателю широкий выбор полотна различных размеров. Наиболее популярны такие габариты кладочной сетки: 50х50, 100х100. Также в продаже есть базальтовый материал, обладающий размерами 152х150х4. Какого размера сетку выбрать для укрепления – данное решение зависит от основного материала кладки и количества этажей в здании.
Базальтовую армирующую сетку нередко используют для стяжки пола и штукатурки стен

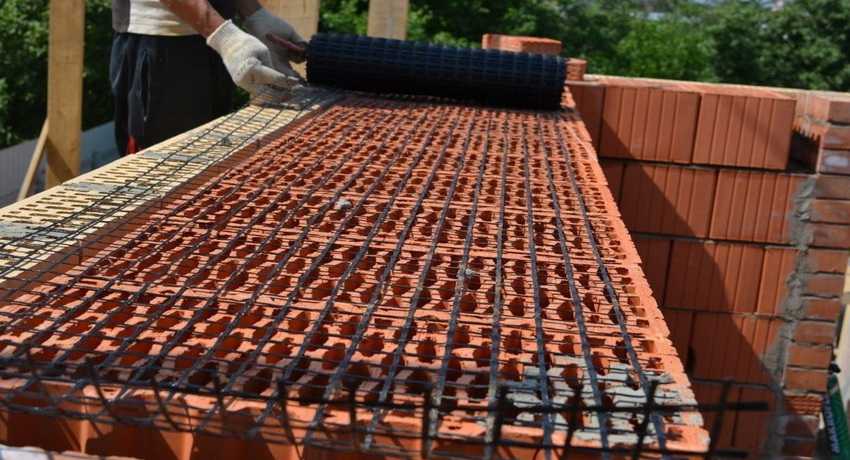

Армирование газобетона с помощью кладочной сетки из базальта
Применение кладочной сетки при строительстве строений из газобетона позволяет увеличить прочность конструкции и предотвратить растрескивание стен после усадки блоков.
Усадка газоблоков происходит на протяжении 2-3 месяцев после возведения дома вследствие воздействия перепадов температур и просыхания материалов. Этот процесс сопровождается серьезными нагрузками, устранить которые поможет качественная базальтовая сетка.
Опытные мастера советуют класть сетку через 3-4 ряда газоблока.
В случае армирования рядов газобетонных блоков с одновременной кладкой облицовочного кирпича рекомендуется базальтовое изделие прокладывать через три ряда. Такое решение подходит и для укрепления стен из двух газоблоков, а для армирования стен из одного ряда блоков шаг можно увеличить до 4 рядов.
Схема армирования постройки из газобетона
Шаг зависит от класса прочности газобетонных блоков. Для материала класса В2.0 и ниже сетку требуется прокладывать чаще, для класса 2.5 и выше – реже. Начинать укладку следует с нулевого ряда, то есть сразу с цоколя.
Полезный совет! Усадка характерна не только для газобетонных блоков, но и для стен из керамзитовых блоков и шлакоблоков.
Техника безопасности
Чтобы добиться хорошего качества любых строительных работ, необходимо неукоснительно следовать технологиям, разработанным производителем материала, и прописанным в СНиПах и типовых технологических картах
Но не менее важно соблюдать технику безопасности, ведь охрана труда – одна из главных задач для любого подрядчика
Комплекс мер, направленных на организацию производства безаварийных работ, выглядит так:
- Заказчик должен выдать подрядчику разрешение на выполнение работ и проектную документацию. В том числе, на кладку из газобетонных блоков составляется проект производства работ.
- Должны быть назначены люди (бригадир или прораб), отвечающие за безопасность, и контролирующие качество производимых операций. Ответственное лицо производит инструктаж каждого рабочего по технике безопасности.
- Инструменты хранят в отведённых для этого подсобно-бытовых помещениях. Оборудование и механизмы должны быть в исправном состоянии, подготовлены к работе и заранее опробованы.
- Члены бригады должны быть обеспечены не только инструментами и спецодеждой, но и индивидуальными средствами защиты – рукавицами, касками, очками, предохранительными поясами (для работы на высоте).
- Для безопасного перемещения из одной рабочей зоны в другую, необходимо устроить удобные переходные мостки или натянуть страховочные канаты.
- На стройплощадке обязательно наличие средств сигнализации и связи, инвентаря для борьбы с возгораниями. Объект должен быть ограждён и качественно освещён.
- Для складирования материалов следует отвести специальную площадку. Качество перемычек и газоблоков, клеевой смеси и арматуры для них должно подтверждаться сертификатами соответствия и паспортами.
Выполнив все эти условия, остаётся только устроить временное освещение, установить подмости, подать на место инструменты и материалы, разбить фронт работ на захватки – и можно приступать к возведению стен из газобетона.
Арматурное усиление пеноблоков для повышения теплоизоляции
Ещё одним вариантом применения арматуры для пеноблочных стен является усиленное укрепление для добавочной теплоизоляции помещений. Его целесообразно применять в регионах с суровым климатом, что позволяет не только противодействовать разрушающим конструкции факторам, но и сбережению уютного домашнего тепла.
Для этого нужно создавать пояс из арматуры шириной более 30,0 см. Из этого, 18,0 см уйдёт на бетонную массу и арматурную проволоку, а оставшиеся 12,0 см – на монтажное закрепление утеплительных элементов для стен. Нужно вначале залить стену арматурным поясом, а затем, после прочного схватывания и застывания, приступать к накладыванию утепления, поверх которого осуществляется базовая и, несущая декоративную функцию, внешняя облицовка.
Такой способ пеноблочного армирования единовременно улучшает теплоизолирующие характеристики постройки и существенно укрепляет структуру стены. Кроме того, плюс состоит в нетронутости внутренних пространств, поскольку армирование и утепление осуществляется только с внешней (наружной) стороны дома. В результате, уменьшения внутренней площади не происходит.
Когда и как армировать газобетон кладочной сеткой
Можно ли армировать газобетон сеткой, мы разобрались — теперь уточним, в каких местах предусматривается усиление:
- Первый ряд блоков лежит на деформационном шве, поэтому он требует обязательного армирования.
- Следующий ряд, который необходимо армировать, как правило, приходится на подоконную зону. Желательно, чтобы арматура выходила прямо к примыканию с подоконниками. Она заводится за вертикальные контуры проёма на 90 см с каждой стороны. Мнение эксперта Виталий Кудряшов строитель, начинающий автор
Задать вопрос
Если окна располагаются высоко от цоколя, то этот ряд армирования может оказаться третьим.
- Глухие простенки, ширина которых превышает 6 м. Армировать узкие простенки не имеет смысла.
- Зона опирания междуэтажного перекрытия.
- Как армировать газобетон базальтовой сеткой в зоне перемычек, зависит от их разновидности. Когда они устраиваются из газобетонных U-блоков, кладка армируется в зоне опирания под перемычкой, с заведением сетки вглубь кладки на 50 см с каждой стороны. Мнение эксперта Виталий Кудряшов строитель, начинающий автор
Задать вопрос
Если перемычка брусковая, то усиление производится сразу над ней. Но бывает, что окна высокие, и сразу над ними идёт монолитный пояс под перекрытие. В таком случае, зону перемычек можно не армировать.
-
- Фронтон по горизонтали, если он длиннее 6 м.
- Верхний обрез кладки, к которому примыкают элементы кровли.
Подбор всех материалов и инструментов для армирования
Так как армирование выполняется в процессе ведения кладки, то необходимый набор инструментов включает в себя всё необходимое для того и другого. Это:
- Зубчатая каретка – самое удобное приспособление, предназначенное именно для работы с газобетоном. С её помощью легко контролировать толщину шва и равномерно распределять клей по поверхности.
- Если нет каретки, можно использовать зубчатую кельму. Для удобства работы ширина инструмента должна соответствовать толщине стены.
- Тёрка. Ею подшлифовывают места среза на доборных блоках, а так же устраняют незначительные перепады между поверхностями двух, уложенных рядом блоков.
- Ножовка по газобетону. Это ручной инструмент, с помощью которого очень удобно резать блоки.
- Измерительный инструмент: угольник, рулетка, короткий (40-80 см) пузырьковый уровень — для контроля положения только что установленного блока.
- Киянка (резиновый молоток) – для корректировки блоков.
- Захват для блоков. Инструмент, используя который переносят блоки с формой простого параллелепипеда и большого формата.
- Общестроительные инструменты: дрель, нивелир или водяной уровень.
- Дисковая пила для резки стальной сетки, или ножницы по металлу для резки пластиковой.
Единственно, что в случае армирования газоблочной кладки сеткой вам не понадобится, так это штроборез — данный инструмент применяется только при использовании стержневой арматуры.
Технология армирования
Армирование ряда газоблоков сеткой значительно упрощает задачу. При этом не требуется выполнять штрабирование, как в случае с прутами. Обычно усиление производится в каждом четвёртом ряду, но если параллельно ведётся и облицовка кирпичом, или же кладку ведут в полтора-два блока, сетка закладывается в шов каждого третьего ряда.
Принцип производства работ таков:
- После того, как поверхность цоколя выровняли и смонтировали гидроизоляцию, приступают к кладке первого ряда блоков. Его всегда производят на раствор – даже когда для остальных рядов используют клей.
- Толщина слоя раствора составляет 10 мм. Чтобы качественно утопить в него сетку, сначала выкладывают половину слоя, расстилают сетку, а потом уже доводят слой раствора до нужной толщины. Мнение эксперта Виталий Кудряшов строитель, начинающий автор
Задать вопрос
Примечание: Ширина сетки должна быть на 6-8 мм больше ширины блока. Выступы позволяют убедиться, что сетка не сместилась и не смялась. Когда снаружи одновременно выводится ещё и облицовочная стена, край сетки должен выступать за границы газоблока так, чтобы достигать до середины кирпичной кладки. Если газобетон планируется оштукатурить, края сетки могут выступать снаружи только на 1 мм меньше толщины штукатурки.
- При монтаже на клей толщина швов не превышает 3 мм. Значит, во избежание перерасхода клея, и диаметр нитей сетки должен быть таким же. Если сетка полимерная, проблем нет, а вот у металлической в местах перекрещивания проволоки имеются утолщения.
- Чтобы не допустить увеличения толщины шва с 3 мм до 6 мм, места пересечения проволоки аккуратно вбивают в поверхность блоков молотком. Затем сметают щёткой пыль, наносят клей и монтируют сверху ряд блоков.
Строительная базальтовая кладочная сетка 50х50х4: цена за 1 м2
Базальтовая кладочная сетка – универсальный современный материал, который уверенно вытесняет с рынка классическую арматурную сетку. Данное изделие способно выдерживать значительные нагрузки, а вес его намного меньше, чем масса металлической решетки аналогичного размера. Кроме того, базальтовый материал универсален, а значит, он подойдет для армирования стен, построенных из любого материала.
Купить базальтовую сетку выгодно, поскольку материал не только надежный, но и дешевле металлической решетки более чем на 30%. Стоимость кладочной сетки формируется в зависимости от толщины прутьев и параметров ячейки. Также цена зависит от производителя. Дешевле купить базальтовую кладочную сетку стоимость которой варьируется от 70 до 150 руб./кв. м. Цена базальтовой кладочной 25х25 стартует от 90 руб./кв. м, но обычно магазины этот материал отпускают сразу рулонами 0.37/0.63/1/2/4х50 м. Многие продавцы практикуют снижение цен для оптовых покупателей.
64-90 руб./ кв. м. — ориентировочная цена кладочной сетки 50х50х3, вес 1 м2 – не превышает 300 грамм, прочность модели — 50 кН/м. Размер такого изделия – 4х50 м. Цена за м2 кладочной сетки 50х50х4 прочностью 100 кН/м находится в диапазоне от 120 до 160 руб. за кв. м. Базальтовый материал для армирования толщиной 5 мм обойдется в 190 руб. за кв. м.
Базальтовая сетка с ячейками 50х50х4 мм — наиболее распространенный материал для армирования кладок из различных материалов
Стоимость сетки с ячейкой 100х100, имеющей толщину прута 3 мм и прочность 50 кН/м, составляет в среднем 70-90 руб. за кв. м.
Цена кладочной сетки 100х100х4 прочностью 100 кН/м начинается от 125-140 руб./кв. м. Для сравнения металлическая кладочная сетка 100х100х4 цену имеет в несколько раз большую – примерно 200 руб. за кв. м. Продается материал в рулонах 1/2/4х50 м.
