Каркасный дом своими руками: пошаговая инструкция

Частые ошибки при строительстве каркасных домов своими руками

Мастера могут допускать ряд ошибок, которые сказываются на эксплуатационных качествах объекта:

Неверный выбор материалов. На древесине не экономят, выбирая хорошо просушенный брус с заводской пропиткой от жуков и огня.

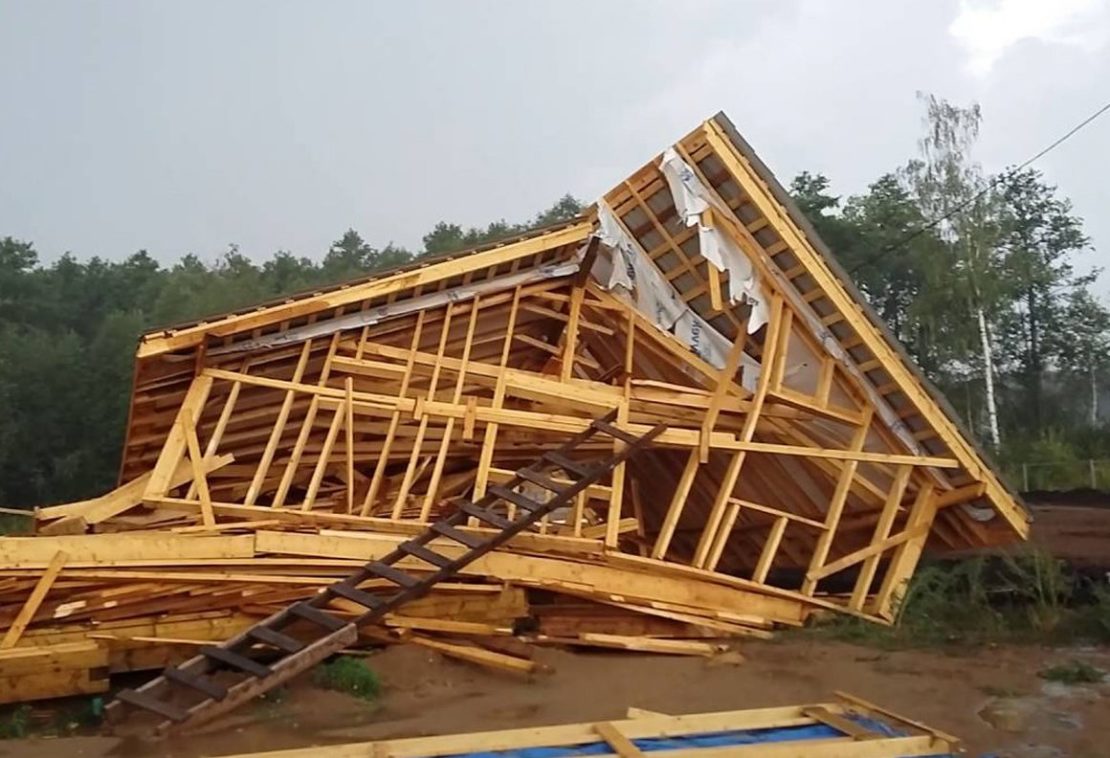

Верхнюю и нижнюю обвязки не закрепляют укосами. В результате дом поведет от любого ветра. По этой же причине для обшивки выбирают не доски, а листы.
Саморезы и перфорированные уголки не подходят для фиксации стоек, балок. Особенно это касается черных саморезов, вместо них берут гвозди.
Выбор утеплителя. Дешевый пенопласт не отвечает всем требованиям теплоизоляции, хотя и показывает высокие параметры влагостойкости. Для утепления выбирают минераловатные материалы, а от воды их защищают пленкой, мембраной.
Также нельзя экономить на гидро-, пароизоляционных материалах. Общая смета на возведение каркасного дома не отличается величиной, поэтому материалы подбирают только самого лучшего качества.

Перед началом строительства оценивают собственные силы и возможности. Учитывая, что большинство работ выполняют собственными руками, закладывают нужные суммы на материалы, разработку проекта. Также не забывают о подведении коммуникаций, электроснабжении.

Шаг 3: Каркасные стены

Каркасный дом своими руками собирают из отдельных элементов, раскраивая и подгоняя их на строительной площадке. Возможен монтаж более крупных секций или даже целых конструкций, заготовленных на заводе.

Способы сборки каркаса

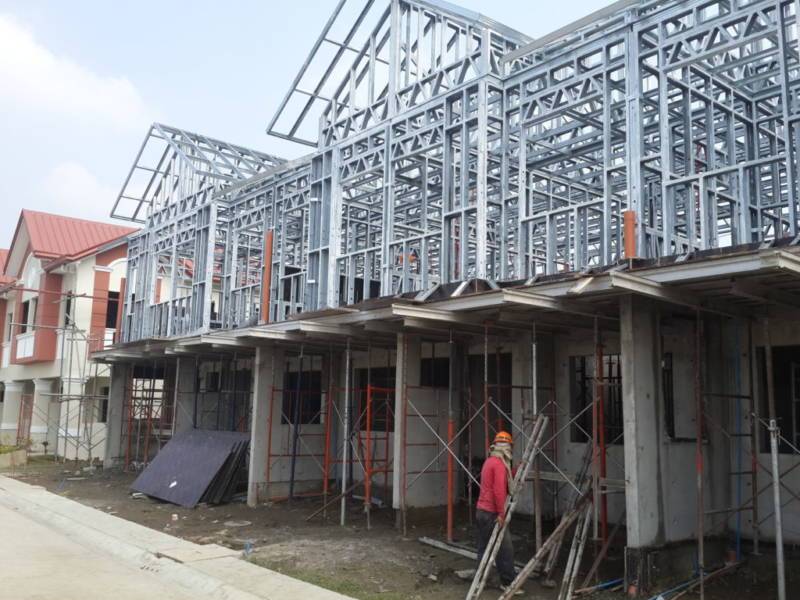

Быстровозводимые здания сегодня строят способами:

традиционным — последовательно собирают каркас из стоек, ригелей, укосин, утепляют стены, монтируют обшивку;
методом «канадской платформы» — секции заготавливают горизонтально на черновом полу и выставляют их в проектное положение;
из СИП-панелей — крупные элементы, раскроенные на заводе, собирают на площадке при помощи соединительных брусьев и полиуретанового клея;
по немецкой технологии «фахверк» — доски каркаса, являющиеся одновременно декоративной отделкой, располагают снаружи утеплителя;
по шведской технологии — каркас монтируют из двух обрешеток, первая предназначена для установки утеплителя и крепления внешней отделки, вторую используют для прокладки коммуникаций и монтажа внутренней облицовки.

Монтаж каркаса способом «канадская платформа».

В частном строительстве для сборки своими руками чаще применяют классический способ, не требующий сложных монтажных работ и затрат на подъемную технику.

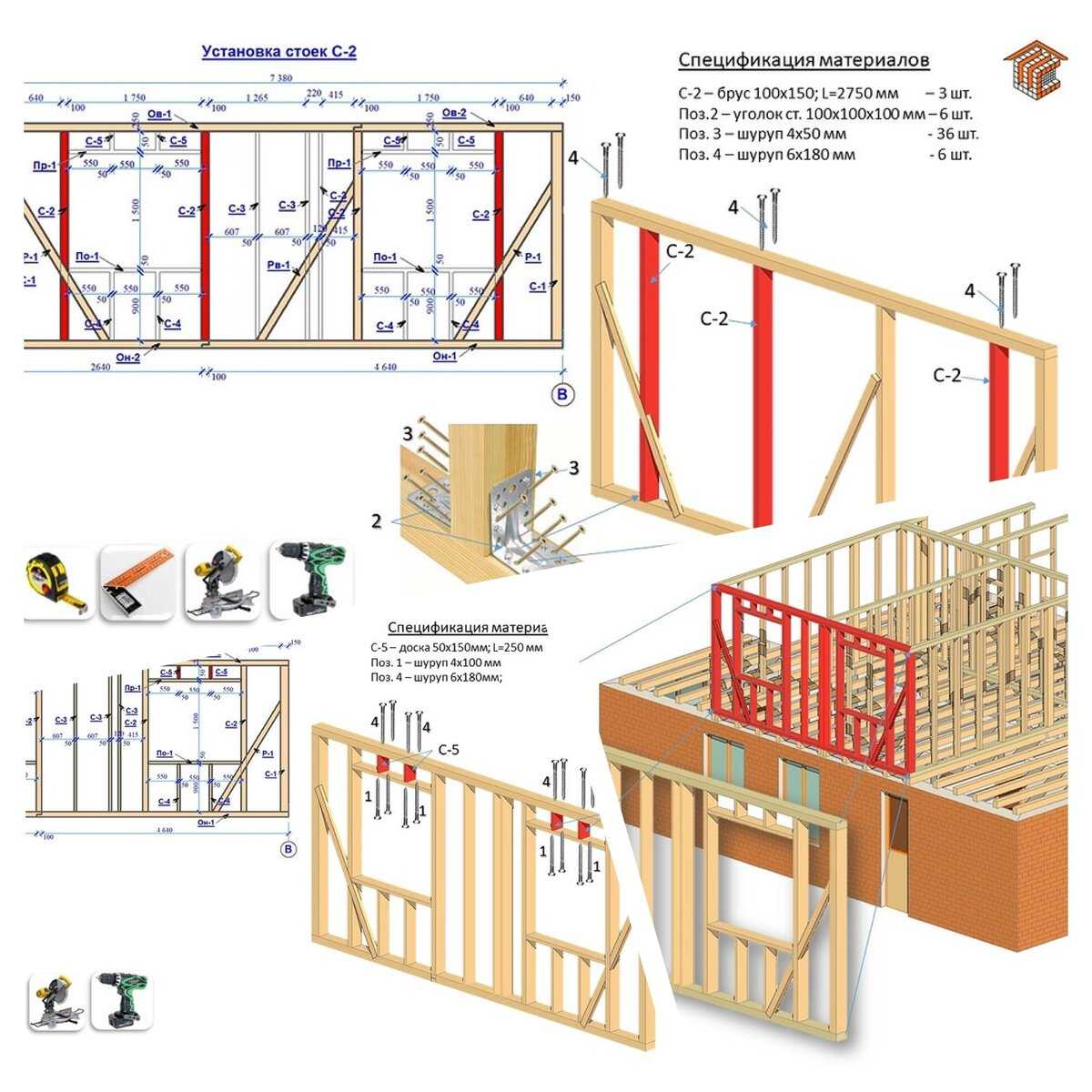

Установка и сечение стоек

Этапы монтажа стоек каркаса включают:

Разметку на покрытии чернового пола мест установки стоек. Обычно шаг составляет 60 см. Это удобно для последующей укладки плит минеральной ваты. В двухэтажных зданиях расстояние уменьшают до 40 см.
Нарезку опор из сухой обработанной доски толщиной 50 мм. Сечение подбирают по расчету на несущую способность.
Установку стоек в углах, выравнивание, закрепление временными укосинами.
Монтаж промежуточных элементов.
Соединение опор брусом верхней обвязки.
Усиление оконных и дверных перемычек досками, уложенными на ребро. Если этого не сделать, при прогибе произойдет защемление рамы, возникнут трещины на стеклах, отделке фасада и внутренних поверхностей стен.
Укрепление каркаса укосинами из досок 100х25 или 150х25, врезанными в верхнюю и нижнюю обвязку, стальными перфорированными полосами, горизонтальными перемычками. Дополнительное усиление не требуется, если каркас обшивают жесткими листами ОСП, многослойной фанеры.
Обшивку лобовой доской балок верхней и нижней обвязки. Рекомендуется проложить слой базальтовой ваты для утепления конструкции.

Для подбора сечения стоек суммируют все нагрузки, действующие на несущий каркас. Если здание небольшое, то при высоте до двух этажей размеры бруса принимают:

для наружных стен — 150х50 мм, 200х50 мм;
для внутренних перегородок — 100х50 мм.

Прочности таких сечений вполне достаточно для восприятия вертикальных и боковых нагрузок. При теплотехническом расчете может оказаться, что для размещения теплоизоляции требуется большая, чем расчетная, ширина стоек.

Увеличивать сечение несущего бруса нецелесообразно. В этом случае утеплитель укладывают в 2 слоя — один между стойками каркаса, второй — по наружной обрешетке с перевязкой. Такая компоновка поможет избежать теплопотерь через деревянные элементы, углы, обрамления проемов.

Укосины или раскосы

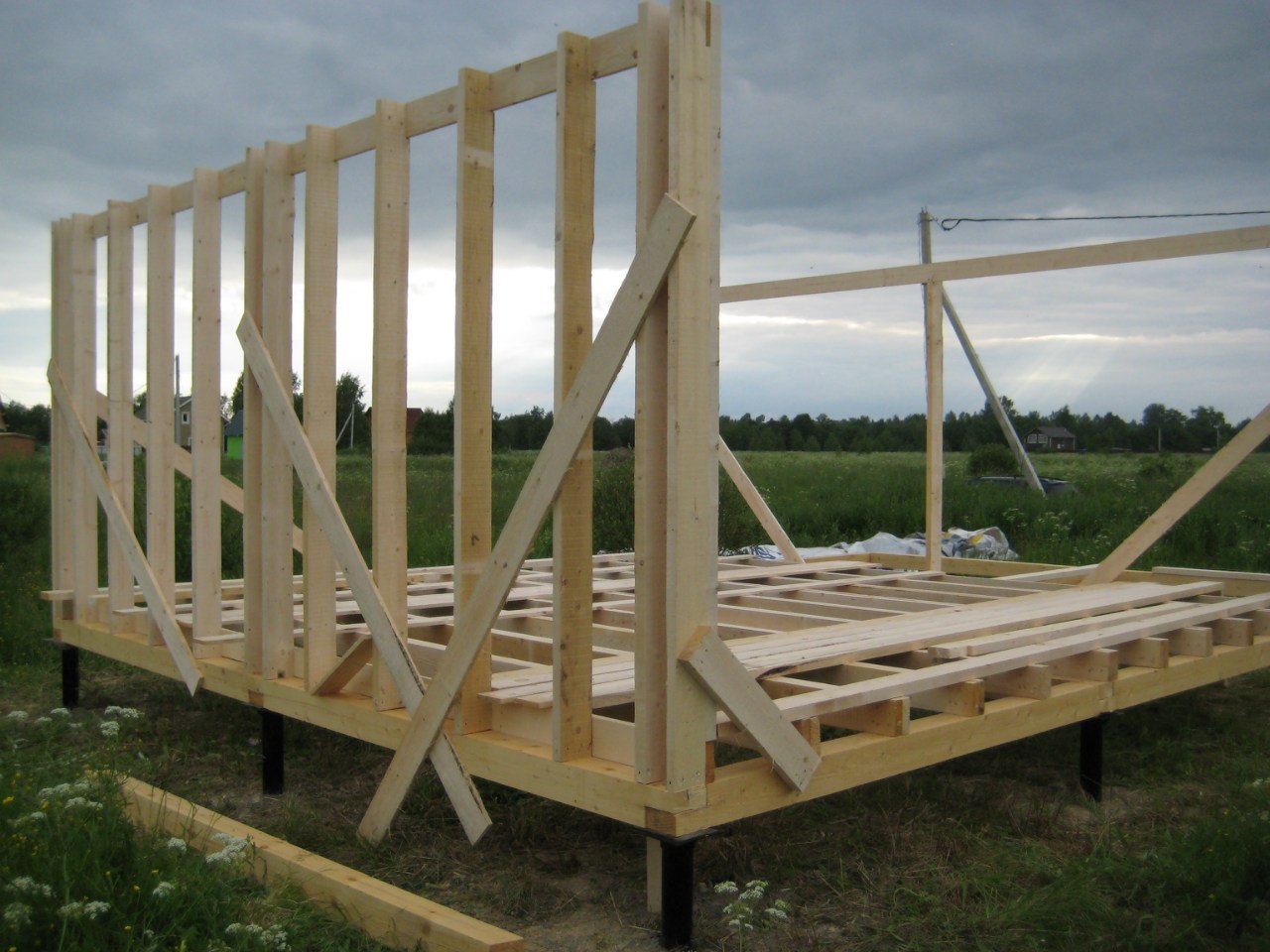

Укосины или раскосы устанавливают временно для придания устойчивости каркасу при монтаже или постоянно, чтобы конструкция сохраняла геометрию длительное время.

Укосины в каркасе устанавливают наклонно.

Чтобы постоянные укосины выполняли свою роль — обеспечивали жесткость каркасу, при их установке соблюдают правила:

элементы монтируют с наклоном 40°-60°;
толщина укосин — не более 1/4 от высоты сечения стойки;
крепление раскоса к обвязке — только врезкой, при других видах сочленения усыхание древесины ведет к потере устойчивости узла;
укосины врезают заподлицо со стойками, обвязками и перемычками;
на одной стене устанавливают не менее двух раскосов с наклоном в разные стороны;
к стойкам по длине прибивают 2-3 гвоздями.

Вместо укосин в углах каркаса можно использовать листы ОСП-3 12. Диагональная жесткость конструкции будет обеспечена.

Углы каркасного дома

Угол — одно из проблемных мест в каркасном доме. Установка бруса без дополнительного утепляющего слоя приводит к образованию мостика холода. Дерево обладает более высокой теплопроводностью, чем минеральная вата, поэтому стена в углу помещения может промерзать.

Чтобы этого не случилось, конструкции формируют одним из четырех способов:

Из двух стоек. Стык двух стен усиливают отделочным уголком.

Первые два способа более технологичны, но теплоизоляционные качества их ниже. В стыке двух стен остаются сквозные щели, которые очень трудно заделать.

Цокольное перекрытие дома

Каркасное строительство своими руками, как известно, обычно производят по технологии «платформа». Однако было принято решение не следовать данному совету, поскольку существовала вероятность, что утеплитель вымокнет, если пойдет дождь. Так и решили делать.

После того, как подготовили фундамент, наступила очередь монтажа обвязки и лагов дома. Аккуратно выложили доски для обвязки размером 150х50 см и обработали древесину антисептиком (в данном случае – Сенеж красный огнебио). По чертежу собрали обвязку. Прикрепили с помощью нейлера ершистыми, покрытыми клеем, гвоздями длинной 0,9 см. Делали все по уровню, диагонали сошлись идеально. В итоге, получилась обвязка высотой 15 см. Весь процесс создания обвязки занял около двух дней.

Строго по центру обвязки (вдоль здания) разместили несущую балку. Ее функция – поддерживать половые лаги. После этого следует нанести на весь брус антисептик.

Поверх обвязки прибили доски на расстоянии 60 см друг от друга. Был набит брус150х50х600 см, исполняющего роль чернового пола. В образованные ячейки уложили два слоя пенопласта – первый слой шириной 5 см, второй — 10 см, который запенили по краям и перекрыли досками 50х300 см.

Балки цокольного перекрытия и настил пола

Прочностные качества каркаса в максимальной степени зависят от качества и сечения брусьев обвязки и балок перекрытия. Понятно, что стараются подбирать первосортный материал. А вот сечение зависит и от длины пролетов, и от шага расположения деталей.

Следующим этапом идет закрепление балок цокольного перекрытия. Они, как правило, имеют такой же размер в сечении, как и брусья обвязки. Соединение балок перекрытия с обвязочным поясом осуществляется «в полдерева», для чего в обоих элементах делаются запилы.

Балки должны придать конструкции будущего пола жесткость и надежность. Поэтому, если площадь здания достаточно большая, то часто балки цокольного перекрытия укладываются на обвязочный пояс для каждой из комнат отдельно.

После того как закончен монтаж балок цокольного перекрытия, для дальнейшей работы потребуется настил. И вот тут многие мастера предпочитают сами и советуют новичкам сразу же устраивать полы, как черновые, так и «белые» (конечно, не считая финишного декоративного покрытия). Однако, при таком варианте работы необходимо предусмотреть то, что всю площадь пола нужно будет ежедневно накрывать цельным полотном плотной полиэтиленовой пленки до тех пор, пока все строение не будет защищено от осадков кровлей и стенами.

Все детали нижнего пояса покрываются антисептической и водооотталкивающей пропиткой – эта мера продлит срок эксплуатации здания.

На этом же этапе необходимо поднять канализационную трубу выше поверхности пола на 100 ÷ 150 мм. Для этого в каждом слое настилаемого покрытия, необходимо проделывать отверстия, через которые будет пропущен патрубок канализации.

Как построить каркасный дом: заливка фундамента

Быстровозводимая конструкция легкая, поэтому сооружать мощное основание нет смысла. В зависимости от типа грунта и этажности строения выбирают между:

винтовыми сваями;
столбчатым;
ленточным.

При выборе вида фундамента рассчитывают общую нагрузку. Погонный метр высотой 3 м весит около 1,7 т. Если предполагается одноэтажное строение, периметр умножают на 1,7. При расчете 2-этажного здания площадь умножают на 2 затем на вес 1 п.м.

Один из популярных вариантов – свайно-винтовой. Он подходит для возведения основания на заболоченных участках, в местах со сложным рельефом, кроме скалистого грунта. Для одной семьи из 3-4 человек подойдет столбчатый. С помощью бура выполняют отверстия глубиной 80 см и шириной 20 см, куда вставляют асбоцементные трубы на дистанции 90 см. Свободное пространство заполняют присыпкой из песка и щебня, после утрамбовки заливают цементным раствором. По такому принципу закапывают 130-150 столбов.

Монолитное основание

Ленточный фундамент для каркасного дома стал классикой. Он представляет собой бетонную полосу, образующую замкнутый контур. По сравнению со столбчатым имеет большую поверхность, поэтому обеспечивает хорошую несущую способность. Пошаговое описание возведения мелко заглубленного основания позволит с работой справиться самостоятельно. Для этого понадобятся:

арматурные стержни;
песок, щебень разных фракций;
стальная проволока;
цемент;
гидроизоляция;
инструменты: пила, лопата, строительный миксер.

После расчетов размечают место, используя колышки и веревку. Чтобы лента была ровной, второй ряд бечевки натягивают шире на 10 см толщины стены. Для измерения углов используют лазерный уровень или контролируют ровность через сравнение диагоналей.

Для не заглубленного основания глубоких рвов рыть не нужно. В отличие от фундамента, когда ямы выкапывают ниже уровня промерзания, достаточно снять плодородный слой и заглубить траншеи на полметра. В этом случае лента будет опираться на грунт. Хотя почва подвергается морозному пучению, несущая способность от этого не страдает. Особенно, если дом строится на песке или гравелистой почве.

На дно выстилают геотекстиль, сверху слоями насыпают песчаную подушку. Каждый пласт проливают водой и утрамбовывают. На глинистой почве высота подложки достигает 50 см, на песчаном грунте — в 2 раза меньше. Следом укладывают гидроизоляцию из битумно-полимерных материалов.

Строительство опалубки и заливка раствора

На этом этапе из шифера, досок или фанеры по периметру монтируют опалубку для бетона. С внутренней стороны уровнем вымеряют высоту заливки раствора, отмечают маркером на досках. Вдоль опалубки сооружают арматурный каркас. Металлические стержни диаметром 10-16 мм с ребристой поверхностью обеспечат прочную адгезию с бетоном, в перспективе предотвратят разрушение фундамента. Если высота опалубки больше 30 см, прутья укладывают в несколько рядов.

Предпоследний шаг в возведении монолита – равномерное распределение бетона. После заливки первого слоя с целью предотвращения вакуумных пустот его пробивают. Второй слой добавляют до схватывания первого. Последний выравнивают согласно разметкам, засыпают сухим цементом через сито.

Незащищенный мелко заглубленный фундамент зимой проводит холод от промерзающего грунта. Чтобы сохранить тепло в доме, с наружной части выкладывают пенополистирол. В регионах с суровым климатом используют другую схему. Изоляционный слой в придачу укладывают по горизонтали внизу основания.

Если температура держится в +20°C, через неделю строительство продолжают. За это время бетон затвердеет на 50%. Если столбик не поднимается выше +17°С, выжидают дней 12. До окончательного высыхания монолита понадобится не менее 28 дней.

Виды каркасных построек

Существуют следующие разновидности каркасных сооружений:

фахверковые или стоечно-балочные;
панельные или каркасно-щитовые;
каркасно-стоечные системы;
дома, построенные по канадской технологии, или каркасно-бревенчатые;
каркасные с неразрезными стойками.

Каркасно-щитовые дома делают в заводских условиях, а сооружения по канадской технологии возводят из СИП-панелей. Это готовый модуль из ОСП с утеплителем внутри. Отличие каркасно-рамочной технологии строительства от панельной в том, что каркас возводят из рамок, которые впоследствии обшивают листовыми материалами. Во всех случаях каркас не обязательно делают из древесины. Иногда применяют стальные тонкостенные конструкции.

Возведение каркаса

После того, как столбы или лента фундамента заложены и выдержаны положенный срок, можно крепить сверху нижнюю обвязку. Для этого на фундамент выкладываются и крепятся обязательно анкерными болтами доски. Количество стыков должно быть минимально.

Фундамент выложен, нижняя обвязка сделана. Можно устанавливать каркас. Он может быть из дерева или железа. Последний вариант будет дороже, но надежней. Для его сборки можно использовать сварку или стальной крепеж в виде скоб.

Если в качестве основы выбрано дерево, то все детали до начала работ нужно обработать антисептиком, а в качестве крепления использовать не железные болты или скобы, а деревянные нагели. При желании каркас можно собирать не на фундаменте, а отдельно, а потом надежно прикрепить к фундаменту.

Собирать каркас нужно от углов. Углы выполняются попарным прочным соединением досок. После того, как намечены углы, отмечаются места будущих дверей и оконных проемов. Ставить слишком часто вертикальные стойки не нужно. Расстояние между ними должно определяться шириной изолирующего материала. Стоит помнить, что вертикальные стойки не будут покрыты утеплителем. В этих местах будет проходить холод. Для большей устойчивости вертикальные балки или стойки укрепляются раскосами.

После того, как все вертикальные стойки установлены и выровнены, можно класть венец потолка для первого этажа, если предполагается наличие нескольких этажей.

После этого можно заложить дверные и оконные проемы. Для этого достаточно только выполнить горизонтальные балки в нужных местах, прикрепив их к существующим вертикальным. Доски нужно дополнительно зафиксировать саморезами или дюбелями.

Правильная организация вентиляции

Правильная организация вентиляции в каркасном доме крайне важна для обеспечения здорового микроклимата и предотвращения проблем с плесенью и конденсатом. Ниже приведены ключевые шаги по организации эффективной вентиляции в вашем доме.

Планирование системы вентиляции

Определение потребностей. Оцените объем помещений, количество жильцов и специфические потребности вашего дома для выбора наиболее подходящей системы вентиляции. Типы вентиляции. Рассмотрите различные типы вентиляции, такие как механическая вытяжная вентиляция, приточно-вытяжная система, рециркуляционная вентиляция и прочие, чтобы выбрать оптимальный вариант для вашего дома.

Установка вентиляционной системы

Выбор оборудования. Приобретите высококачественное вентиляционное оборудование, которое соответствует вашим потребностям и обеспечивает надежную работу. Установка и подключение. Для сложных систем лучше обратиться к профессионалам, чтобы установить вентиляцию правильно и безопасно.

Регулярное обслуживание

Чистка и обслуживание. Периодически очищайте и обслуживайте вентиляционные каналы, фильтры и вентиляционные устройства, чтобы сохранить их эффективность и продлить срок службы. Проверка производительности. Регулярно проверяйте работу системы, убеждаясь в отличном качестве воздухообмена и отсутствии неполадок.

Регулярное обслуживание и забота о системе вентиляции помогут сохранить ее оптимальную работу и обеспечат комфортное проживание в вашем доме на долгие годы.

Крыша

Стропильные пары собираются на земле в конструкцию, наподобие фермы, и поднимаются наверх для установки на верхний брус обвязки

Чтобы знать, как самому построить каркасный дом, нужно разбираться в последовательности обустройства крыши:

Стропильные пары собираются на земле в конструкцию, наподобие фермы, и поднимаются наверх для установки на верхний брус обвязки. Свес стропил должен быть в пределах 350-500 мм. Первыми монтируют стропильные пары на фронтонах.
Все последующие стропильные пары устанавливают между ними с шагом 700 мм друг от друга.
Стропила соединяются коньковым брусом, который крепится в «пол лапы».
Далее выполняется сплошная или прореженная обрешётка, которая укладывается по гидроизоляционной мембране, зафиксированной на стропилах контррейкой.
Теперь можно укладывать выбранное кровельное покрытие.
На данном этапе вы можете возвестить членов своей семьи и знакомых об окончании монтажа коробки жилища.

Обшивка вертикального каркаса

Для стен каркасного дома используется многослойная схема. Сначала наружная поверхность каркаса обшивается ориентированно-стружечными плитами, или ОСП. Этот материал достаточно устойчив к воздействию сырости и имеет хорошую прочность. После установки плиты желательно обработать антисептиком и антипиреном, чтобы предотвратить возгорание и заражение плесенью и жучком. Выходит своего рода щитовой дом, который готов к дальнейшему утеплению. С внутренней стороны крепится утепляющий материал, толщина слоя которого зависит от конкретных климатических условий окружающей местности и свойств самого материала. Им заполняются промежутки между стойками.

https://youtube.com/watch?v=bdTN6mkCPQU

Одно из главных преимуществ такой стены состоит в том, что ей не нужно времени на усадку, и к отделке можно приступать практически сразу. Поверх утеплителя натягивается парозащитная пленка с нахлестом в 20-30 см. После этого стену можно обшивать сайдингом, вагонкой или иным материалом (снаружи), гипсокартонными плитами — изнутри. На утепленный пол кладется та же плита ОСП, из которой сделаны стены. Далее все зависит от вкусов хозяев и их материальных возможностей. Таково поэтапное возведение дома каркасной конструкции. Неслучайно она считается самой экономичной и быстровозводимой.

Поэтапная технология строительства каркасного дома: нижнее перекрытие

Нижнее перекрытие состоит из обвязки и чернового пола, который может быть бетонным или деревянным. Если выбран второй вариант, то между землёй и полом остаётся воздушное пространство. Специалисты советуют выбирать именно его.

Обвязка фундамента: как она выполняется, материалы изготовления

Обвязка каркаса фундамента при строительстве каркасника своими руками выполняется из бруса 150×150 мм, который может соединяться по углам двумя способами – «в полдерева» или «в лапу». Разница между соединениями в том, что при соединении «в полдерева» продольный разрез делается ровным, а вариант «в лапу» подразумевает срез со скосом. Это можно увидеть на рисунке ниже.

Варианты соединения бруса при сборке обвязки фундамента

Между собой соединение скрепляют при помощи скобы или пластины. Для крепежа к каркасу из швеллера используются металлические анкеры, которые немного заглубляются в брус. Закрепив обвязку к фундаменту, брус пропитывают антисептическим раствором. После высыхания его желательно обработать противопожарным составом.

Обустройство чернового пола: нюансы выполнения работ

На обвязку укладывается брус, снизу которого прибиваются доски, как это показано на фото ниже. Именно для крепежа досок мы и оставили пространство снизу пустым.

Ниши пола готовы к укладке утеплителя

В образовавшиеся ниши укладывается пароизоляция и утеплитель. Это может быть минеральная или эковата, пенопласт, пенопропилен. По причине того, что для деревянных домов большую опасность представляют грызуны, наилучшим вариантом здесь будет эковата. В её составе содержится бура, которая обладает не только антисептическими свойствами, но и отпугивает грызунов – такой дом явно не для них.После укладки утеплителя к уложенному брусу (лагам) прибиваются доски. По такому полу уже можно передвигаться.

Установка окон в каркасном доме

Правильная установка окон в каркасном доме играет важную роль в обеспечении теплоизоляции, воздухонепроницаемости и энергоэффективности строения. Ниже приведены ключевые шаги и рекомендации для успешной установки окон в вашем каркасном доме.

Подготовка к установке окон

Правильные измерения. Тщательно измерьте размеры оконных проемов, чтобы заказать окна нужного размера. Убедитесь в точности измерений, чтобы избежать проблем при установке. Выбор оконных конструкций. Подберите подходящий тип окон, учитывая климатические условия, стиль дома и предпочтения по дизайну и функциональности. Подготовка проемов. Проверьте и подготовьте оконные проемы, убедитесь, что они ровные и готовы к установке.

Установка окон

Установка обрамления. Установите оконные отливы и откосы, обеспечивая хорошую защиту от осадков и улучшая теплоизоляцию. Монтаж окон. Тщательно установите окна в проемы, используя уплотнители и крепления, чтобы обеспечить надежное крепление и герметичность. Проверка и регулировка. После установки убедитесь, что окна открываются и закрываются легко, проверьте и отрегулируйте подвижные части для оптимальной работы окон.

Инструкция к правильному утеплению

Каркасный дом шаг за шагом строится, и теперь необходимо заняться утеплением дома. Качественный утеплитель обеспечивает способность сохранять комфортную температуру в зимний период от холода, а также определяет ваши будущие расходы на оплату зимнего отопления. Поэтому исходя из этого лучше перестараться и утеплить каркасный дом своими руками хорошо, чем сэкономить и недостаточно теплоизолировать стены строения.

Минеральная вата в виде прессованных матов – оптимальный вариант утепления каркасной конструкции. Пропускает воздух, обеспечивает воздухообмен, ограничивает теплопотери из-за того, что не проводит тепло из дома на улицу, не слёживается и не теряет своих свойств и характеристик со временем. При установке – немного сжимается и после расправляется, что обеспечивает отсутствие монтажных швов, щелей, через которые также обычно происходят теплопотери.

Утепление стен минеральной ватой

Пенопласт – жёсткие плиты из пенополиуретана. Имеют одно преимущество перед матами из минваты – дешевле в цене. Во всём остальном уступают ватному утеплителю. Не сжимаются при монтаже и оставляют небольшие щели, которые необходимо задувать пеной. Не пропускают воздух и не обеспечивают воздухообмен

Требуют сооружения вытяжной вентиляции при постоянном проживании в жилом доме, из за содержания вредных веществ и на это надо обратить внимание

Поскольку теплоизоляция матами из минваты имеет явные преимущества – обратимся именно к этой технологии.

Минеральная вата – влаговпитывающий материал. Поэтому при установке внутрь стены её закрывают с наружной стороны специальной плёнкой. Эта плёнка должна быть выполнена из мембраны, которая не будет останавливать воздухообмен. То есть структура мембраны должна пропускать влажный пар только с одной стороны, т.е. не пропускать влагу из атмосферного воздуха и выпускать изнутри.

На заметку
Использование полиэтилена вместо мембраны сводит на нет усилия по сооружению «дышащей» стены дома. С таким же успехом можно, например, утеплить стену воздухонепроницаемым пенопластом.

Блокировать выведение влаги также может наружный отделочный материал. Поэтому между мембраной и наружными плитами предусматривается воздушный зазор – пустота или прослойка воздуха толщиной 50 мм. Через неё будет выходить тот влажный воздух, который скопился в каркасной стене. Для сооружения такого зазора используют деревянную обрешётку –деревянные планки шириной 50х50 мм. Их крепят вдоль опор поверх утеплителя. После на обрешётку крепят панели наружной стены.

Возведение фундамента под каркасный дом

Следует отметить – технология строительства каркасного дома поэтапно ведется с обязательным соблюдением всех норм и временных сроков, что обеспечивает надежность и прочность конструкции.

Естественно, что начинать надо с планировки участка под застройку, изучения геологической обстановки и возведения фундамента, который может быть практически любого вида. Но учитывая, что вес строения небольшой, можно существенно снизить стоимость строительства и отдать предпочтение столбчатому или свайному основанию, например, устроенному с использованием специальных винтовых изделий.

Ленточно-монолитный фундамент, весьма популярный у частных застройщиков, необходим будет при условии, что планируется устройство подвала, в ином случае, его достаточно высокая цена, а также большая трудоемкость процессов не являются рентабельным в этом случае.

Но, следует учитывать, что не только собственными желаниями и предпочтениями следует руководствоваться при выборе типа фундамента для дома. Обязательно необходимо учитывать геологическую обстановку на участке, характер грунтов, а также уровень залегания подземных вод.

Если взять для примера одноэтажный каркасный дом, то при прочих равных условиях, самым оптимальным видом основания для него будет столбчатый фундамент.

Его устройство вполне возможно своими силами и в максимально сжатые сроки, прежде всего за счет того, что количество земляных работ небольшое. Достаточно, в соответствии с расчетами, подготовить скважины соответствующего диаметра и на необходимую глубину, учитывая при этом промерзание грунта в зимний период.

Сначала выполняется разметка под будущие столбики с учетом того, что они должны располагаться под каждым пересечением несущих конструкций, а также с шагом 2–3 метра под несущими стенами, длина которых превышает 5 метров.

Скважины под столбчатый фундамент своими руками для каркасного дома рекомендуется выполнять с расширением на конце, то есть с устройством так называемой пяты, которая придаст ему большую устойчивость и прочность.

А для защиты от подземных вод, рекомендуется выполнить на дне песчано-гравийную подушку, толщиной приблизительно 10–20 см, которую необходимо залить цементным «молочком», очень жидким раствором цемента с небольшим содержанием наполнителя.

Так как глубина залегания столбчатого фундамента может достигать 1,5–2 метра, а иногда и более, для придания жесткости конструкции и большей несущей способности, перед тем как выполнять заливку бетона рекомендуется установить арматурный каркас. Но до этого, особенно если грунт не является очень плотным, потребуется изготовить опалубку: для съемной часто используется металлическая, а для несъемной – асбестовая труба.

Спустя неделю, когда бетон наберет около 70% прочности, можно приступать к устройству ростверка, который может быть изготовлен в виде монолитной ленты или из металлических швеллеров.

Для изготовления бетонного ростверка потребуется установить опалубку, внутри которой смонтировать армирующий каркас из прутков сечением до 12–16 мм и выполнить заливку бетонной смеси. После этого, спустя одну–две недели, можно непосредственно приступать к возведению стен будущего дома.

Если же для ростверка используются металлические швеллера, то к этим работам можно приступать незамедлительно. Во время заливки монолитного ростверка следует установить специальные анкера с шагом 0,5–1 м, которые будут служить креплением для несущей конструкции каркаса.

Но, так как одним из достоинств каркасного строительства является возможность ведения работ круглый год, то в том случае, если фундамент возводится в холодное время, можно отдать предпочтение свайно-винтовому варианту, монтаж которого можно выполнить как с привлечением техники, так и ручным способом.

Для устройства ростверка в этом случае отдается предпочтение металлическим швеллерам, но допустимо и бетонное основание, смесь для которого должна изготавливаться с применением антиморозных добавок, а кроме того, следует обеспечить условия для его прогревания, чтобы не допустить замерзания воды.

Следует учитывать, что при устройстве ростверка должна обязательно учитываться планировка дома, так как на него будут опираться все несущие стены.

Возводим каркасные стены дома из досок

Сборка деревянных стен каркасного дома проводится либо на месте (вертикально), либо на полу внутри будущего здания. Это позволяет не ошибиться с длиной стены, когда человек будет собирать собственный каркасный дом.

Устройство каркаса проводят в таком порядке:

Делают из деревянных брусков рамку по длине всей стены. Этот прямоугольник по высоте должен быть на 15 см меньше, чем высота будущего потолка (чтобы поместились пол и верхняя обвязка). Ширина бруса – это ширина стены, поэтому рекомендовано сечение 15х15 см. Впрочем, для одноэтажного дома (в т.ч. без мансарды) хватит и 10х10 см.
Укрепляют каркас стойками. Стойки – это бруски такого же размера, закрепленные внутри каркаса на равном расстоянии. Также из досок-перемычек формируют дверные и оконные проемы. Закрепляют стойки металлическими уголками или методом врубки.
Устанавливают 2 продольных перегородки, прибивая к рамке и каждой стойке. Одна – на небольшом расстоянии от пола, другая – на таком же от потолка.
Ставят каркас там, где будет находиться стена дома из досок. Конструкция легкая, поэтому поднять ее не составляет большого труда.
Прикрепляют устройство к полу, а также подпирают укосами, чтобы повысить устойчивость на время работы.
Скрепляют соединения перегородок, стоек и рамки металлическими уголками.
Укладывают внутрь конструкции утеплитель.
Обивают с обеих сторон ОСБ-плитами или фанерой.

Самое сложное в возведении каркасных домов на участке своими руками – это всевозможные размеры. Их стоит рассмотреть подробнее.

Выбираем шаг установки стоек

Сборка прочной каркасной стены невозможна без правильно выбранного шага между стойками. Его подбирают под толщину (и, соответственно, вес) потолочного перекрытия. Тут есть следующие варианты правильной установки стоек, обозначенные в СНиП:

толщина перекрытия меньше 230 мм – шаг между стойками не более 2 м;
толщина от 230 до 280 мм – шаг до 1,7 м;
толщина более 280 мм – шаг до 1,5 м.

Конструкция стены любого каркасного дома получится надежной только при соблюдении этих норм. Вообще в СНИП содержатся многие основы каркасного строительства домов, так что этот свод нормативных актов стоит прочесть перед возведением здания.

Установка укосов и раскосов

Укосы в каркасном доме

Чтобы собрать скелет надежного каркасного дома, нужно ставить временные укосы. Они подпирают стойки снизу для того, чтобы каркасы были расположены строго вертикально.

После того, как была произведена обшивка каркасов, укосины убирают. Использование укосов позволяет самому построить каркасный дом на участке, не допустив кривизны стен.

Если человек, желая построить дачный дом из досок своими руками, использует вагонку или другие виды наборных панелей – вместо укосов устанавливаются раскосы.

Они постоянны и ставятся под такими же углами. Но раскосы нужно ставить еще и сверху, прибивая к потолочным перекрытиям. Этот метод не даст стойкам «съехать» при обшивке.

Монтаж углов каркасного дома

Хороший каркас для дачного дома нуждается в правильных углах. Самый простой способ создать угол – это установить одну из сторон каркаса стены (брус) прямо туда. Но тогда углы будут холодными, что в России становится большой проблемой.

Есть 2 варианта монтажа углового соединения:

Расположить стыкующиеся каркасы так, чтобы в углу был зазор шириной 15-20 см. Этот зазор утеплить изоляционным материалом.
Состыковать каркасы прямо в углу, но при этом дополнительно утеплить поверх обшивки. Также желательно еще раз утеплить углы в конце строительства, во время внутренних отделочных работ. Это поможет правильно построить каркасный дом на участке и избежать проблем с сохранением тепла внутри помещения.

Кроме того, устройство стен каркасного дома в деталях подразумевает, что на углы будет идти большая нагрузка. Поэтому их лучше делать из нескольких брусков, а не из одного.

Каркасный дом своими руками: фото этапов строительства
