Монтаж емкости для сбора отходов
При решении вопроса, как правильно сделать канализацию, необходимо правильно подойти к выбору емкости. Оптимальным вариантом может быть септик из бетонных колец или готовая емкость из полимерных материалов.
При расчете объема резервуара, в котором будет проходить скопление и отстаивание воды с нечистотами, следует добавить дополнительно около 1 кубометра. Это можно объяснить следующим: основная сточная труба врезается в емкость на расстоянии 2/3 от верхнего уровня канализации в частном доме. Следовательно, максимального заполнения резервуара не будет.

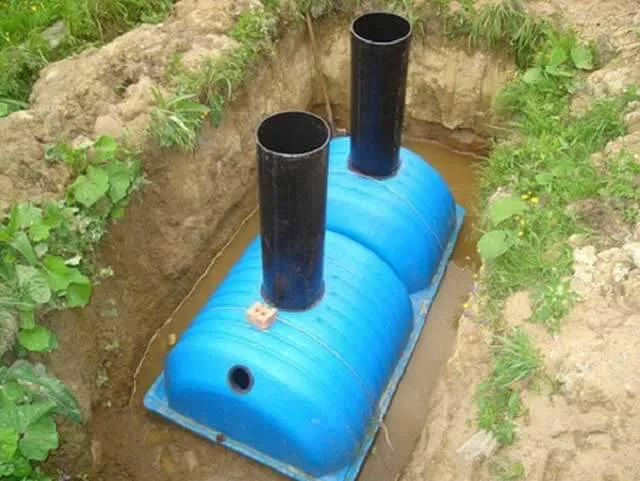

Устанавливают емкости в предварительно подготовленные ямы или траншею. Дно следует залить бетонным раствором, предварительно соорудив подушку из щебня высотой до 20 см. Непосредственно перед заливкой бетона выставляют опалубку из строительных досок и армируют конструкцию вязаной сеткой.
Цемент для приготовления раствора нужно брать не ниже марки М500, чтобы под действием тяжести полного резервуара не произошло разрушение основания. Залитый бетонный раствор должен набрать полную прочность, на что примерно требуется около 20 суток. Только после этого продолжают работы по установке канализации в частном доме.
После полного затвердевания основания можно устанавливать бетонные кольца накопительного резервуара, пользуясь при этом услугами строительного крана. После укладки первого кольца место стыка с основанием промазывают цементным раствором или плиточным клеем, обеспечивая полную герметичность соединения. Аналогичные действия выполняют после укладки каждого следующего кольца. Завершив укладку колец, обрабатывают места стыков внутри колодца. Также выполняют гидроизоляцию обоих колодцев, перед тем как провести трубы канализации в частном доме.
Что касается дренирующей емкости, то здесь не требуется бетонирования основания. Вода должна фильтроваться и уходить в грунт. Для фильтрации воды от нечистот на дне обустраивают подушку из песка и щебня. По истечении определенного времени верхний щебенчатый слой требуется обновить, так как старый щебень в процессе эксплуатации заиливается.

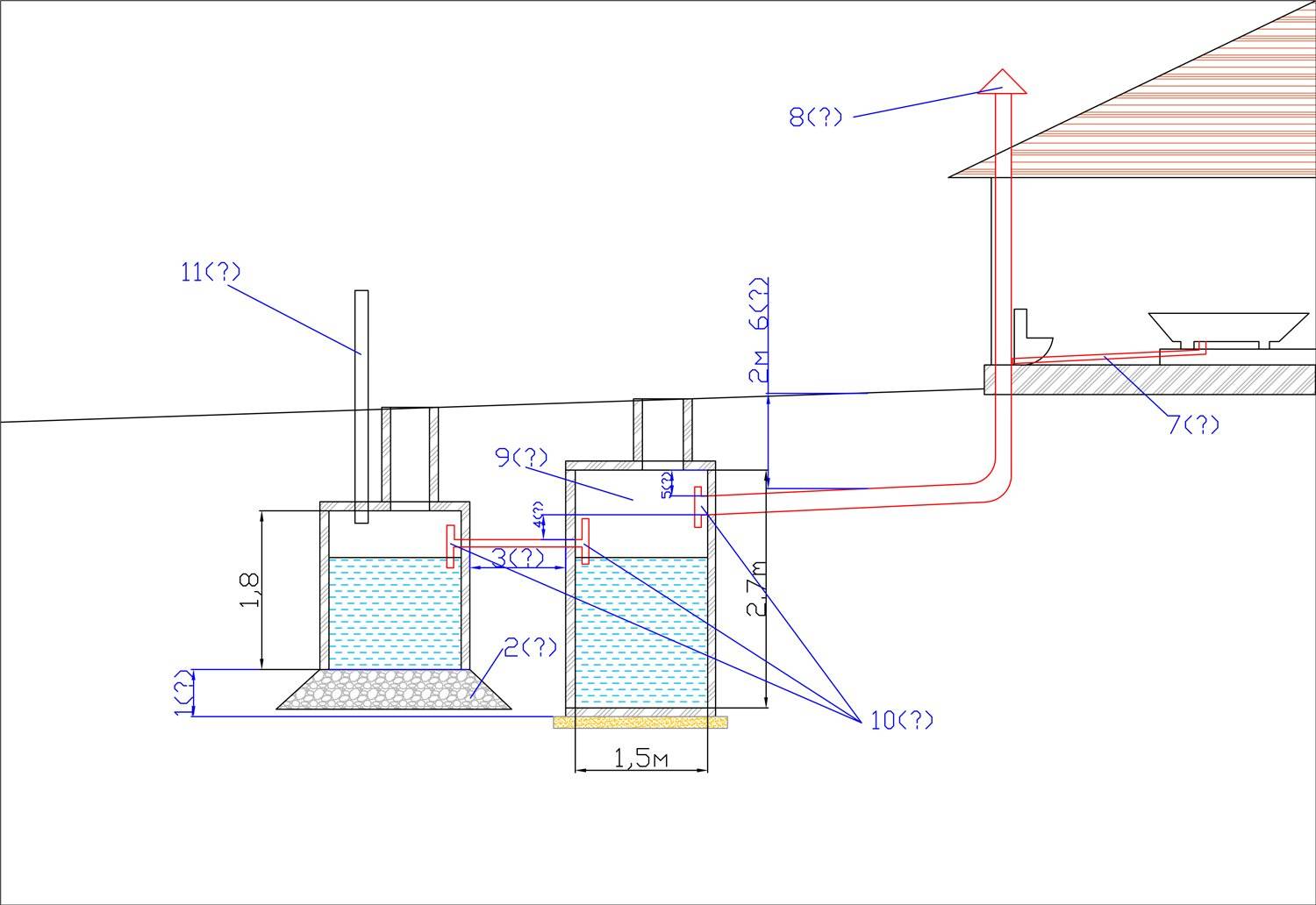

Между двумя резервуарами укладывают трубу, при этом отверстие на выходе из первой емкости должно располагать немного ниже, чем отверстие для входа сточной трубы из дома. Правильная канализация в частном доме своими руками предполагает укладку промежуточной трубы с небольшим уклоном, примерно 2 см на 1 погонный метр. Следовательно, отверстие для ее входа во второй септик должно располагаться на 10 см ниже. Оба резервуара необходимо утеплить.
В завершении поверх резервуара и ямы-септика укладывают бетонную плиту, в которой имеются отверстия для смотровых люков. Через них в процессе эксплуатации будет выполняться откачка нечистот и чистка перепускных труб.
Разновидности канализационных систем
Простейшие системы для очистки стоков – однокамерные септики. Они напоминают выгребные ямы. Этот метод хорошо работает, если на участке грунтовые воды расположены глубоко. Если в доме живут постоянно и воды расходуется много, то эту систему использовать не рекомендуется.
Двухкамерные септики также зависят от уровня расположения грунтовых вод. Необходимо, чтобы они находились не выше 1 м от дна ямы и обязательно под септиком формируют песчано-щебневую подушку.
Существуют устройства, оснащенные биологическими фильтрами, это наиболее эффективные септики. В них отходы перерабатываются благодаря деятельности особых микроорганизмов. Для таких септиков практически нет ограничений, но для его работы требуется электроэнергия.

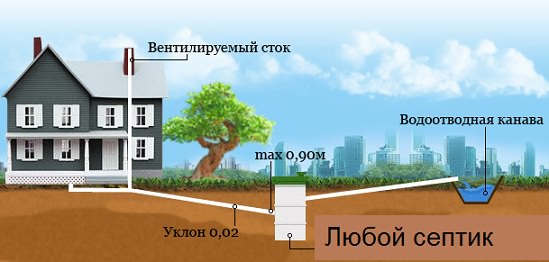

Септик с фильтрационным полем фильтрации использует для очистки стоков сразу 2 метода – почвенную фильтрацию и биологическое разложение. Резервуар септика содержит 2 секции. Его можно использовать, только если почвенные воды находятся ниже 2,5 м глубины. Для его устройства потребуется много свободной площади. При этом необходимо чтобы до источников воды и соседних зданий оставалось свободное пространство не менее 30 м – его можно использовать только на больших участках.
Аэротенки (конструкции с подачей воздуха) стоят дорого, но у них много преимуществ оправдывающих эти затраты. У них нет ограничений, но для работы необходимо электричество.

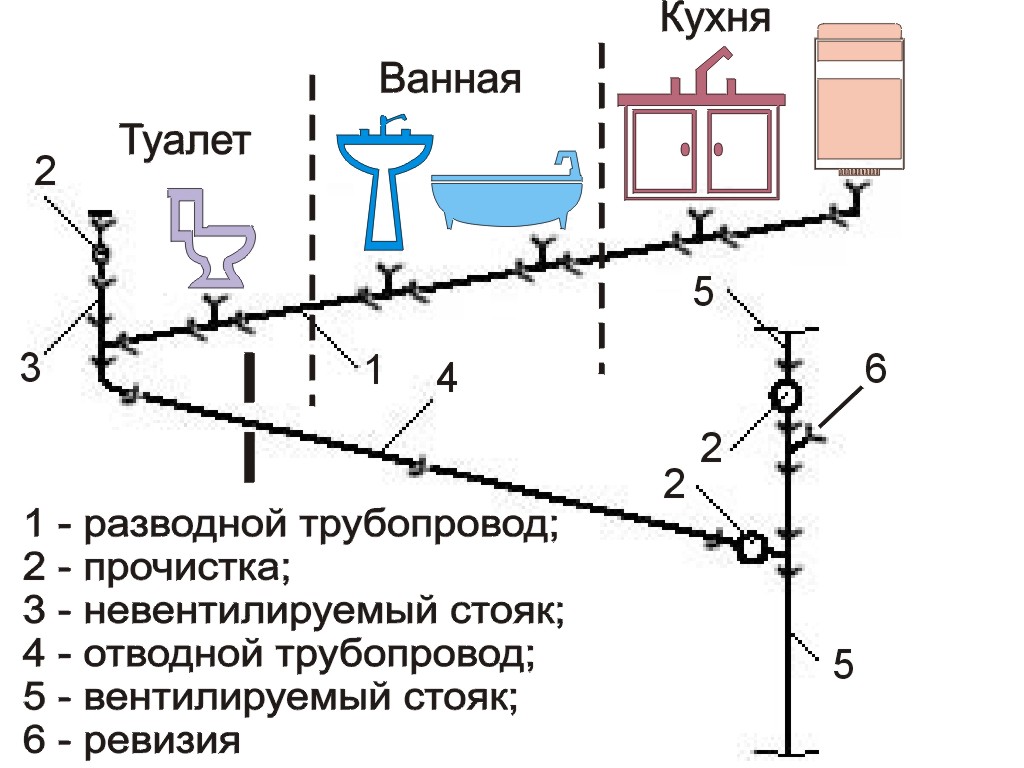

Схема разводки внутренних сетей
Составляется схема разводки канализации в частном доме на этапе проектирования дома. Следует помнить, что чем проще схема, тем надежнее система. Поэтому при составлении проектов для индивидуальных частных строений необходимо «привязывать» канализацию к водопроводу и размещать мокрые помещения максимально близко друг к другу, в этом случае, можно будет ограничиться установкой одного стояка.
Если же точки водозабора будут расположены далеко друг от друга, то придется, либо устраивать несколько стояков, либо использовать насосные установки для перекачки стоков.
Составление схемы внутренней разводки
Составляя схему разводки канализации в квартире или в доме, следует прислушаться к следующим рекомендациям:
- Для отвода «серых» стоков (от кухонных моек, ванны, умывальника, душевой кабины) используются трубы с сечением 50 мм.
- Для отведения стоков от унитаза необходима большая труба, диаметром 110 мм.
- Труба такого же размера используется для стояка.
- Следует помнить правило: чем больше диаметр выпускной трубы, тем ближе прибор сантехники должен быть расположен к стояку. Как правило, самый близкорасположенный к стояку прибор – это унитаз.
- Не допускается сужения трубопровода по направлению к стояку.
- Минимально возможный уклон трубопровода внутренней канализации – 0,03, то есть 3 см на метр длины. Изменений угла наклона на протяжении одной ветки быть не должно.
- Сливной стояк должен проходит вертикально, устройство поворотов запрещается, если ниже места поворота планируется подключения каких-то приборов.
- На стояке планируется установка ревизий, обратного клапана или фановой трубы.
- По сути, фановая труба – это продолжение стояка, выведенная на крышу. Она необходима для выравнивания давления в системе и обеспечения нормальной работы канализации.
Как составить схему внутренних сетей?
Чтобы составить подробную схему нужно «вооружиться» несколькими листами «миллиметровой» бумаги, карандашом, линейкой и рулеткой. Планируется разводка канализации в частном доме своими руками следующим образом:
Составляется план дома в масштабе. Для этого нужно снять размеры рулеткой и на бумаге «развести» трубы так, чтобы они были проложены с необходимым уклоном и с минимальным количеством изгибов.
- Выбирается место расположения стояка (или нескольких стояков при необходимости).
- Намечаются места установки сантехники.
- На плане намечается расположение труб, ведущих от каждого сантехнического прибора к стояку, с обозначением их размеров. Также, нужно наметить места установки соединительных элементов – тройников, крестовин и пр.
Самый сложный момент – это разводка канализации в ванной комнате. Продуманный план гарантирует правильность проводимых работ. Нужно заранее решить, какие элементы сантехники будут установлены в ванной.
Причем, думать нужно «на перспективу». К примеру, если пока стиральную машину ставить не будут, но агрегат планируется установить через некоторое время, то канализацию в ванной нужно делать с учетом этого обстоятельства.
Сборка внутренних сетей
Имея подробную схему канализации, можно покупать необходимые материалы и приступать к сборке. Монтаж внутренних сетей при условии использования пластиковых труб не представляет особой сложности.
Соединение труб выполняется «в раструб», то есть не требует использования специальных инструментов. Сборку труб производят в соответствии с планом, при этом, чтобы исключить провисание труб, их следует крепить хомутами к стенам.
Сборка системы канализации в деревянном доме проводится так же, как и в обычной квартире. Единственное отличие, что крепление разводимых труб к стенам проходит легче, так как не требуется бурить бетон.

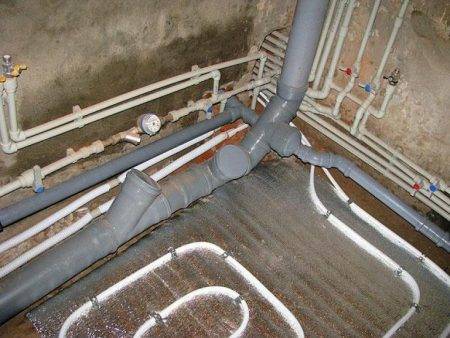

Монтаж внутренней канализации
Порядок выполнения работ:
- Установка стояков в близости от унитаза с выводом их концов на кровельное перекрытие и в подвальное помещение. В подвальном помещение производят их соединение с наклонной трубой с наружным выходом в емкость септика, а верхние концы – открыты или снабжены обратными клапанами.
- Отдельные подводы от унитаза к стояку.
- Подсоединение другого оборудования к стоякам выше входов унитаза.
- Установка сифонов на все саноборудование.
- Соединение сифонов с подводками.
Должна быть соблюдена плотность стыков и жесткость крепления системы к стеновым перекрытиям, не должно иметься трубных расхождений
При этом важно соблюдение правил:

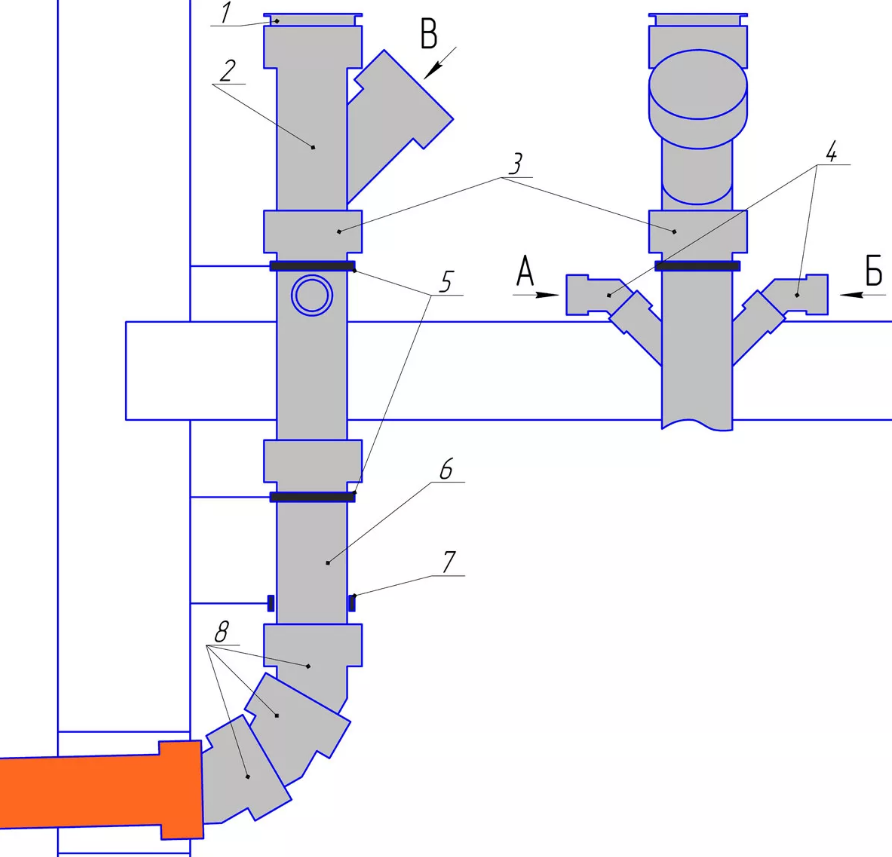

- Сборка комплектующих стояков на 90° осуществляется из 2-ух пластиковых колен на 45°. При установке чугунного трубопровода в ход идут 2 отвода на 135°.
- Для устранения засорения встраивается косой тройник на 45° из пластика или чугуна с заглушкой и 1 колено или отвод из чугуна.
- Отводы, расположенные под потолком подвальных помещений, соединяют со стояками крестовинами или косыми тройниками. Расстояние от низа горизонтального раструба тройника или прямой крестовины до половой поверхности до 2 см.
- Для поворотов на стояках или переходах на горизонт применяют крестовины на 90° или прямые тройники.
- Для устранения неприятных ароматов делается вытяжка, для чего производят вывод фановой трубы через кровельное перекрытие на высоту до 0,7 м без соединения ее с дымоходом или вентиляцией. При невозможности установки фановой трубы делается монтаж воздушного канализационного клапана.
- Диаметры стояка и вытяжки равны. Объединение 2-х стояков возможно одной вытяжкой в верхних помещениях. Горизонтальные участки закрепляют подвесными кронштейнами.
- На стояках без отступов устанавливаются канализационные ревизии, чья высота стандартно – 1 м. При установке детали в угол, ее разворачивают под 45° относительно стеновой панели.
- При протяжении пластиковых конструкций через перекрытия их обустраивают в металлические гильзы. Верх выступает при этом на 2 см от половой поверхности, а низ – заподлицо с потолочным перекрытием.
- Установка стояка идет с надетой гильзой, закрепленной проволокой за верхний раструб крестовины или тройника.
- При последовательном подключении туалета и другого оборудования на горизонтальном участке между ними должен быть канализационный переходник. Разворот пластиковых деталей проводится на половину раструба тройника в сторону стеновой панели.
- Для закрепления применяют хомуты – 1 шт. на 0,5 – 1 м длины магистрали.
- Крепление чугунных труб производится стальными кронштейнами с загибом на конце под все элементы около раструба.
- Закрепление стояков к боковым панелям 1-2 хомутами на этаже.
По окончании монтажа проверяется герметичность системы.
Внешняя канализация частного дома. Вид канализации снаружи
Направление расположения раструба
В местах сочленения на трубы одеваются раструбы
Важно соблюдать последовательность направления нахлеста кромки раструба. Он должен быть направлен навстречу течению
Исключение составляют соединительные муфты.
В теории сочленение происходит следующим образом: изз двух частей трубопровода одна вставляется в другую, в этом случае надо представить направление потока. Он пролетит, нигде не застаиваясь, если на его пути не будет препятствий в виде кромок.
Если стыки трубы канализации установлены неправильно, то в местах прилегания торцевых краев труб будут зацепляться волосы, сор, нитки и другой механический мусор, попадающий в сливные стоки. На отложениях со временем будет оседать мыльный раствор, стиральный порошок, моющие средства. Такие осадки формируют значительное сужение просвета труб и спровоцируют засор.
Можно найти в продаже переходники с соединением эксцентриками. В этом случае на горизонтально проходящей трубе эксцентрик располагают в нижней части созданного уклона, чтобы он не задерживал поток воды с твердым содержимым.
Как правильно сделать канализационную разводку
Этап 4. Основные элементы внутренней сети
Следующий этап — обустройство внутренней канализации. Ее конфигурация напрямую зависит от того, где находятся источники стоков, потому здесь я приведу описание основных ее элементов:
Схема, показывающая основные элементы внутренней канализационной сети
- Стояк — центральная вертикальная труба, большого диаметра (минимум 110 мм), которая объединяет все контуры воедино. Как правило, в частном доме делают один стояк, но в больших строениях их может быть и несколько. В нижней части чрез колено соединяется с выводящей канализационной трубой.
- Фановая труба — монтируется в верхней части стояка, служит для отведения газов, накапливающихся в трубах, из системы во внешнюю среду. Выводится в отдельную вент шахту или соединяется с вентиляционной трубой, находящейся выше уровня кровли.
Вывод фановой трубы
- Магистральные ветки — трубопроводы диаметром около 50 мм (2 дюйма). Используются для соединения сантехнических приборов и других источников стока со стояком. Поскольку местная канализация обычно делается самотечной (т.е. работающей без дополнительного напора), то трубы прокладывают с уклоном в сторону стока. Для двухдюймовых труб оптимальный уклон составляет около 3 см на 1 м.
- Подводящие трубы — используются для соединения выпусков сантехнических приборов с магистралями. Диаметр такой трубы не может быть больше диаметра магистрали.
Узел подключения к унитазу с отводами и ревизией
- Ревизии — специальные фитинги, представляющие собой тройник с одним отводом, оснащенным закрывающимся люком. Ревизия ставится в основании стояка, на поворотах, разветвлениях и на концах магистралей. Она обеспечивает доступ внутрь трубопровода для удаления засоров или профилактических работ.
Этап 5. Соединение труб
Схема соединения труб
Все трубы соединяются между собой с помощью фитингов, которые позволяют оформлять повороты, отводы, разветвления и т.д. При монтаже системы желательно избегать поворотов под острыми и прямыми углами, формируя плавные дуги — так мы снизим риск засоров в месте уменьшения скорости потока.
Типовые современные трубы, оснащённые раструбами и эластичными манжетами, легко монтируются своими руками
| Иллюстрация | Монтажная операция |
| Обрезка трубы. Используя ножовку с мелкими зубьями, обрезаем ровный конец трубы до нужного размера. | |
| Снятие фаски. Место обрезки зачищаем, удаляя заусенцы с наружной внутренней стороны — они могут стать причиной засора. | |
| Подготовка раструба. В раструб вставляем резиновое уплотнительное кольцо. Разравниваем уплотнитель, укладывая его в паз и следя за отсутствием загибов и заломов. | |
| Соединение труб. Вставляем патрубок в раструб и вдвигаем до упора. При необходимости проворачиваем трубу так, чтобы отвод или ревизионное отверстие оказались в нужном положении. |
После сборки все трубы устанавливаются на несущие поверхности. Инструкция допускает как скрытую (в штробах или за обшивкой), так и открытую прокладку. Во втором случае для крепления труб используются пластиковые хомуты с защелкой или винтовой фиксацией.
Скрытая прокладка канализации в штробах
Фото открытой установки стояка с использованием хомута
Этап 6. Подключение к сантехническим приборам
На последнем этапе выполняется подключение сантехнического оборудования:
Подключение унитаза с помощью гофры
- Унитаз — обычно устанавливается в непосредственной близости от стояка. Выпуск унитаза соединяется гофрой или отрезком трубы либо с отводом стояка, либо с короткой магистралью диаметром не менее 110 мм.
Плоский сифон под ванной, диаметр трубы выбирайте не менее 50 мм.
- Ванная или душевая кабинки — подключаются к канализации с помощью компактных сифонов, которые помещаются под сливными отверстиями. Оптимальный диаметр отводящей трубы составляет не менее 50 мм.
Подключение раковины с сифоном и гофрой
- Раковины на кухне и в ванной — встраиваются в систему с помощью сифонов с гидрозатворами. Сифон обычно имеет форму колбы и размещается под раковиной, а с выводом канализации он соединяется гибкой гофрированной трубой.
- Стиральные и посудомоечные машины — также монтируются с использованием гибких гофрированных шлангов. Для подключения таких приборов следует установить отдельный отвод канализационной трубы, оснащенный раструбом с резиновой уплотнительной манжетой.
Узел подключения стиральной машины

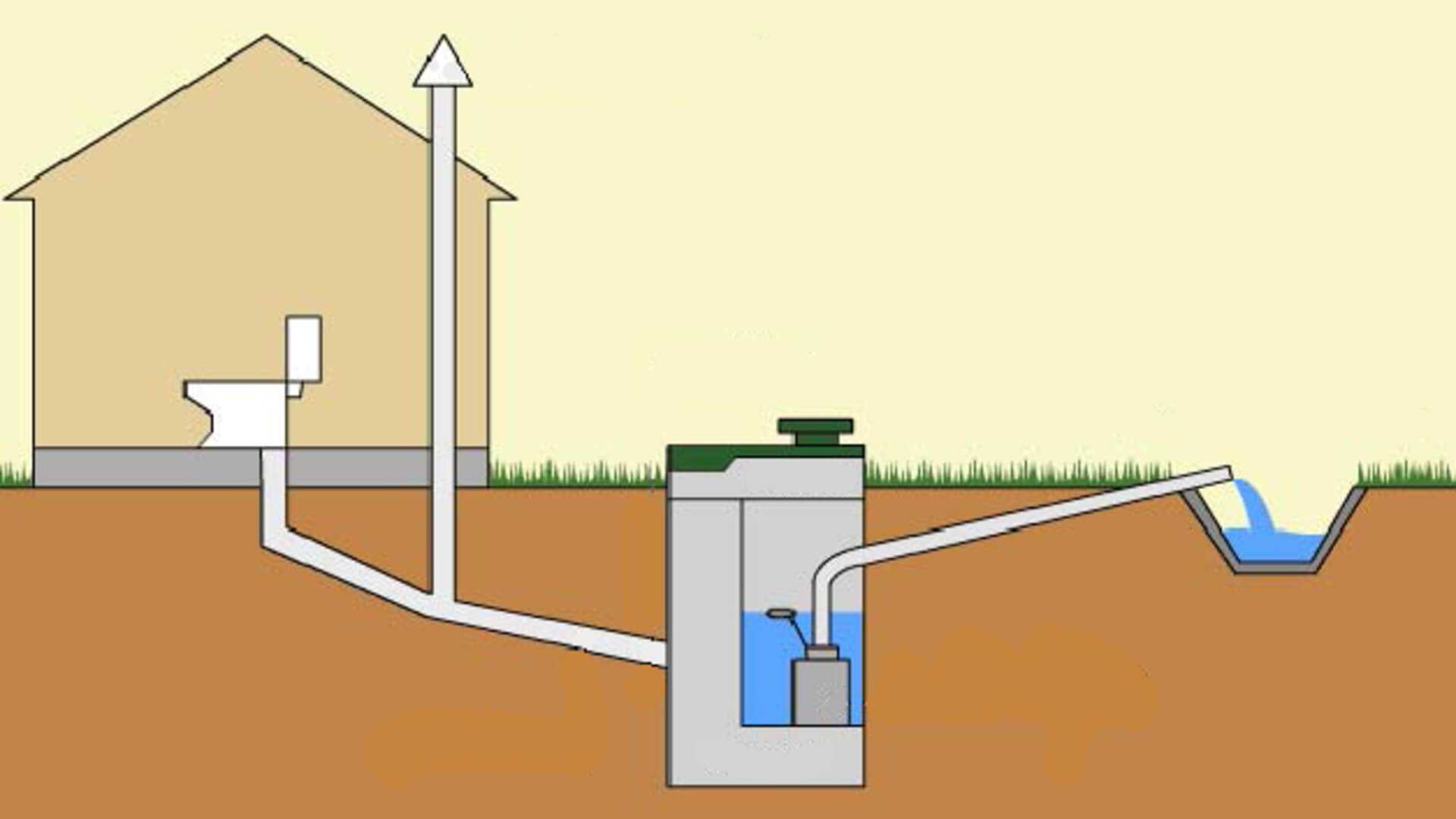

Очистка сточных вод септиком
Если подсоединение к централизованной канализационной системе невозможно или нецелесообразно, в качестве альтернативы часто выбирается септик. Это локальное очистное сооружение, действующее по принципу накопления сточных вод и пропускания их через систему очистки. Такие устройства имеют две и более камер, причем чем больше число камер, тем более тщательной и глубокой очистки удается добиться.
Отсеки септика отделены друг от друга стенками. Между ними под уклоном располагаются патрубки, по которым сточные воды переходят из одной камеры в другую. Жидкость по канализационной трубе вводится в первый отсек, очищается и выводится на фильтрационные поля либо, при тщательной очистке – непосредственно в почву.
Фильтрационные поля
Процесс очистки
Работа септика основана на сочетании этапов гравитационного отстаивания и биологической очистки. В процессе первичной фильтрации поступившие в первую камеру септика отходы очищаются от крупных фракций, которые опускаются на дно резервуара. Легкие включения отфильтровываются и поступают во вторую камеру. В первой камере происходит разложение отходов на составляющие (биомассу, воду и двуокись углерода). Осадок скапливается на дне отсека, и периодически требуется его удалять.
Работа второй камеры обеспечивает дальнейшую очистку воды. Очищенная здесь жидкость может направляться далее в бочку и использоваться для полива. В ином случае предусматривается дополнительная грунтовая доочистка воды.
Станция био-очистки
Отдельный вид септиков – станция био-очистки, действующая благодаря работе микроорганизмов. Здесь также работают несколько отдельных очистных секций. Так же, как и при работе вышеописанного аналога, первая секция используется в качестве отстойника. Находящиеся здесь анаэробные бактерии перерабатывают биологические отходы с образованием ила.
Вторая камера функционирует с применением аэробных бактерий, которые разлагают поступающую жидкость на органические и неорганические соединения при условии поступления кислорода. Для работы такого устройства необходим специальный аэратор, что обусловливает энергозависимость подобной биостанции. В третьей секции происходит более глубокая очистка.
Станция био-очистки
Прочистка труб
Прочищать рано или поздно приходится любой канализационный трубопровод. Нужно заранее подумать, каким образом это делать. Для периодической прочистки понадобится ревизионное отделение. Внешне оно выглядит как обыкновенный сантехнический тройник, боковая секция которого имеет заглушку. Через нее прочищают канализационный трубопровод.
В выборе этого элемента есть свой нюанс: ревизионные тройники выпускаются с накидной или резьбовой заглушкой. Для определения вида ревизионного отделения нужно вспомнить способ прочистки засоров в раковине или мойке с помощью вантуза – он создает в трубах гидроудар. Крышка без резьбы попросту соскочит и произойдет затопление. В этом случае лучше выбирать ревизионный тройник с резьбовой заглушкой.
Схема внутренней канализации
Безусловно, стоит начинать именно со схемы. Уже на этапе проектирования дома лучше подумать над тем, чтобы все так называемые мокрые помещения находились как можно ближе друг к другу – такой подход впоследствии упростит обустройство внутренней канализации. Схема разводки труб в частном доме индивидуальна и может выглядеть как угодно. Ниже мы представляем один из вариантов плана на этаже.
При этом учитывают, что для отвода стоков из туалета необходимо использовать трубы диаметром 100–110 мм, а их рекомендованная общая длина составляет 1 000 мм. Для так называемых серых стоков, поступающих в стояки из ванной и кухни, используются полипропиленовые (ПП) или поливинилхлоридные (ПВХ) трубы диаметром 50 мм. Повороты сети выполняются за счет сочетания двух пластиковых колен с изгибом 45 градусов, что позволяет минимизировать риск образования засора, который придется устранять в ходе эксплуатации канализации (как справиться с этой напастью, читайте здесь). Дешевле и надежнее делать ставку именно на трубы ПП или ПВХ, так как они дешевле, надежнее и долговечнее чугунных. К тому же монтаж внутренней системы при их использовании существенно упрощается.
Самым важным при проектировании является определение будущего расположения стояка или коллекторной трубы. Уже от этого, как говорится, будем «плясать» дальше.
Но все-таки давайте подробнее поговорим о том, как своими силами разработать схему канализации для частного дома. Ведь с ее помощью мы сможем объективно судить о том, сколько и чего (материалов и сантехнического оборудования) необходимо для устройства системы в целом. Всю работу лучше проводить, используя обычные листки в клеточку, но лучше все же купить пару листов «миллиметровки». Еще нам понадобятся остро заточенный карандаш, линейка и рулетка. Последовательность работы по составлению схемы можно представить следующим образом:
- составляем план дома в масштабе (используйте имеющийся или пройдитесь по всем помещениям с рулеткой и снимите все размеры);
- определяемся с расположением стояка (стояков);
- на каждом этаже в соответствии со своими потребностями условно изображаем сантехнические приборы (на этом этапе желательно знать о способе их подключения);
- изображаем на плане трубы от сантехнических приборов до стояка и фасонных частей (соединительные элементы, такие как отводы, тройники и т. д.);
- повторяем все вышеперечисленные операции для каждого этажа дома;
- определяемся с размерами стояка и фановой трубы, о которой пойдет речь ниже;
- суммируем длины всех труб внутренней канализации вплоть до выпуска;
- составляем схему внешней канализации дома, которая включает трубы от выпуска до септика или станции глубокой биологической очистки стоков и учитывает требования СанПиН 2.1.4.1110-02 и СНиП 2.04.03-85.
Как определить глубину укладки трубы?
Самостоятельное строительство канализации требует учета многих факторов и ознакомления с теоретическим материалом, иначе серьезные ошибки приведут к преждевременному выходу системы из строя.
Септик или выгребная яма?
Конечная точка приема всех сточных вод — выгребная яма или септик. Глубина прокладки трубопровода зависит от их расположения. Первый вариант из-за неудобства использования рассматривать не имеет смысла. А выгребные ямы постепенно уходят в прошлое с появлением новых технологий. Самый удачный вариант — септик. Устанавливается внутри котлована, стены которого забетонированы, чтобы давление грунта не деформировало стенки емкости.
Глубина заглубления септика зависит от его модели, но по любому параметру не менее 1,5 м. Важным условием является удаленность агрегата от любого здания, которая составляет не менее 5 м
Еще один фактор, который необходимо учитывать во внимание принимается уклон трубопровода. По существующим нормам этот показатель составляет 2-3 см / 1 м
Зная место и глубину установки септика, определяется нижняя точка окончания канализационной системы. Самая высокая точка, то есть начало трубопровода, будет выходом из дома. Произведя несложные расчеты, можно определить будущую глубину кладки.
Промерзание почвы
Один из важных факторов — уровень промерзания почвы. Здесь нужно обратиться в соответствующие органы, чтобы узнать показатель для определенной местности. Вы можете сделать это проще и найти в Интернете карту с этими обозначениями для каждого региона.
Обычно при строительстве бытовой канализации в южных регионах трубы заглубляют на глубину до 500 мм. Для центральных регионов с более холодными зимами глубину увеличивают до 700 мм. Но такие показатели допустимы, если над трубопроводом нет пешеходных дорожек, которые нужно расчищать от снега. Ведь, как известно, слой снега предотвращает попадание инея на землю. Определившись с максимальной глубиной промерзания, трубу нужно проложить чуть ниже этой точки.
Что делать, если невозможно заглубить трубопровод ниже уровня промерзания?
Часто ландшафт или наличие хозяйственных построек не позволяет разместить возле дома септик. При расстоянии до 15 м больше невозможно будет поддерживать промерзание глубины под землей на протяжении всего курса. Это связано с уклоном трубопровода. Несложно подсчитать, что по всем параметрам конечная точка возле септика будет на такой глубине, что придется копать на весь вылет стрелы экскаватора. А как далеко придется закопать сам септик?
глубоко вникать в систему нерационально из-за сложности выполняемых работ и будущего обслуживания самого септика. Кроме того, на большой глубине могут вскрываться слои грунтовых вод, которые сразу же затопят всю траншею и котлован. В таких ситуациях не обращают внимания на уровень промерзания, а кладут на удобную глубину. Далее необходимо произвести качественную изоляцию трубопровода.
Во многих регионах будет достаточно обернуть трубы утеплителем. В настоящее время многие материалы продаются в рулонах и оболочках. Главное, чтобы верх теплоизоляции был защищен гидроизоляцией от разрушения. Что ж, если зимы действительно суровые, домовладельцу придется заплатить за покупку нагревательного кабеля. Прокладывается по трубопроводу под утеплителем. В сильные морозы отопление предотвратит замерзание стоков внутри системы.
