Как сделать канализацию из бетонных колец в частном доме?

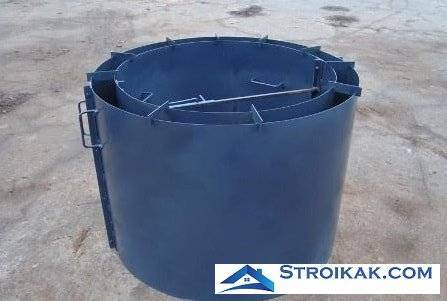

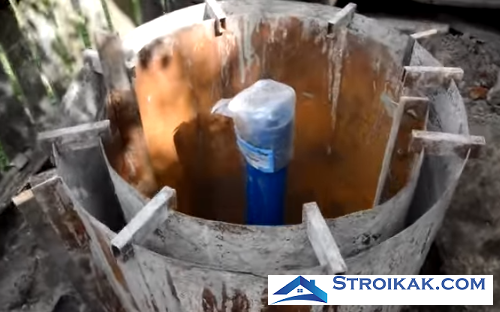

Металлическая опалубка

Данный вариант проще в изготовлении, гораздо долговечней, плюс металл не впитывает влагу. Но для него вам понадобятся 2 металлические или пластиковые бочки или трубы подходящего диаметра для внутреннего и внешнего контура.

Далее, по диагонали проводим на плоскости внешнего цилиндра 2 вертикальные линии. На их границе, с внешней стороны нужно закрепить, приварить или склепать, 2 – 3 навеса для окон. После чего контур разрезается болгаркой по разметке. Но будьте осторожны, не повредите навесы.

Скрепляющие стержни навесов также срезаются, но только с одной стороны, чтобы можно было их достать и обратно вставить.

Внутренний контур делается аналогично, только навесы крепятся изнутри цилиндра. Размеры секторов здесь нужно делать разными, так они легче будут сниматься. Меньший сектор должен составлять 1/3 от диаметра цилиндра.

Выбор места расположения очистительного сооружения

Когда проектируют септик, санитарную зону размещают так, чтобы в плодородную почву и источник питьевой воды не смогли проникать органические отходы. По этой причине нужно придерживаться соответствующих строительных норм, регламентирующих, как правильно сделать септик из колец или других стройматериалов.

Систему очистки стоков на загородном участке обустраивают с учетом положений:

• СНиПа 2.04.03.85 – в нем отражены правила возведения наружных канализационных объектов;
• СанПиН 2.2.1/2.1.1.1200-03 – в этом документе перечислены требования, которые следует выполнять при создании зон, считающихся экологически небезопасными.

Согласно этим нормам, чтобы не произошло намокание фундамента дома по причине аварийных протечек, септик необходимо размещать так, чтобы он находился ниже, чем жилое строение.

Монтаж

Разберемся, как сделать канализацию, используя готовые железобетонные кольца. Сначала нужно выбрать подходящее место для монтажа. Септик нельзя монтировать близко к жилым помещениям и источникам питьевой воды. Требования по размещению септиков должны отвечать санитарным нормам по устройству местной канализации.

Работа по постройке очистного сооружения проводится в несколько этапов. Сначала подготавливается котлован, затем проводится установка бетонных колец и герметизация стыков. На последнем этапе проводится устройство вентиляции и засыпка котлованов.

Котлован

Выкапывать котлован можно и вручную, но намного легче и быстрее дело пойдет при использовании строительной техники. Готовая яма должна быть больше по размеру, чем диаметр канализационных колец на 200-300 мм. Глубина определяется высотой колодцев и высотой песчаной подушки.

Как правило, для установки всех камер установки копается один общий котлован, так как колодцы нужно будет соединять трубами. Дно ямы нужно выровнять и насыпать слой песка высотой 20 см, песок тщательно утрамбовать.

Если будут использоваться кольца, имеющие дно, то после устройства подушки из песка подготовка считается законченной, можно будет приступить к монтажу. Если глухих колец нет, необходимо поставить на дне котлована опалубку, уложить арматурную сетку и залить бетоном. Такие площадки делают на месте, где планируется ставить герметичные отстойники.

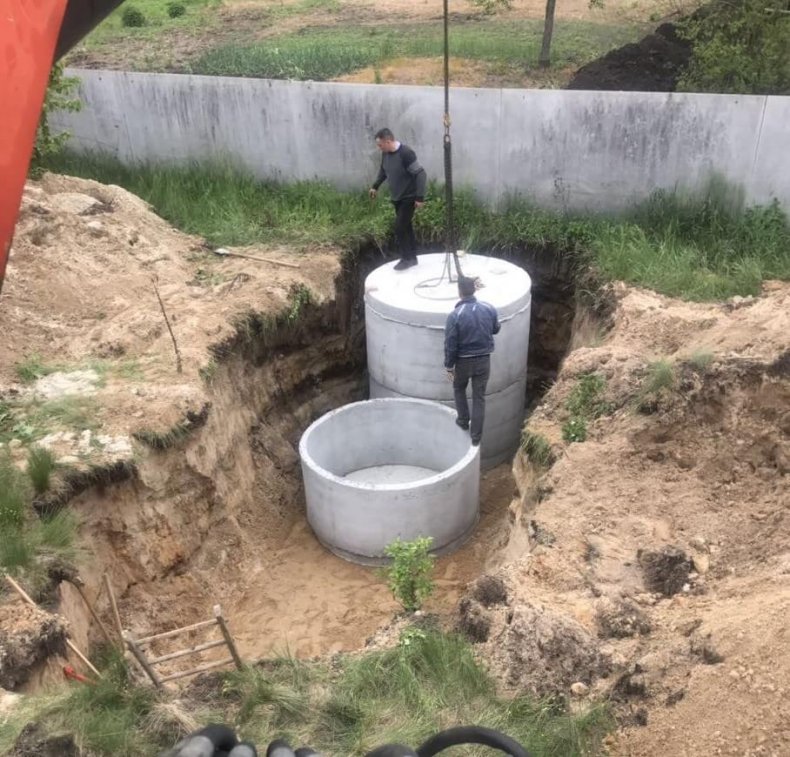

Сборка

После завершения подготовки котлована, при помощи спецтехники начинают собирать резервуары из колец. Кольца устанавливаем одно над другим, пока колодец не приобретет нужный объем.

Первым ставятся глухие кольца, если используется сквозное изделие, то его устанавливают на готовую бетонную площадку, а место стыка заполняется раствором, выполняющим функции герметика.

При монтаже септиков в сложных грунтах, рекомендуется дополнительно скрепить элементы отстойника между собой при помощи металлических пластин.

Гидроизоляция

Следующий шаг – гидроизоляция бетонных колец. Для выполнения этой работы можно использовать битумную мастику или наплавляемые герметики. Резервуар необходимо обработать с внутренней и наружной стороны.

Завершающий этап

Завершив сборку отстойников, необходимо соединить их с трубопроводом. К первой камере присоединяется трубопровод, идущий от дома. Камеры между собой соединяются переливными устройствами.

При использовании фильтрующего колодца на месте его установки насыпают подушку из щебня высотой не менее метра. Щебень должен заполнять нижнюю часть колодца и располагаться вокруг него.

Если строятся площадки фильтрации, то в заранее насыпанном слое щебня прокладывают дрены – трубы с перфорацией. На конце каждой фильтрующей ветви необходимо установить вентиляционную трубу. Верхняя часть колодцев накрывается бетонными перекрытиями. В перекрытия вставляются трубы для вентиляции, а отверстия для откачки прикрываются люками.

На последнем этапе производится обратная засыпка котлована. Засыпать рекомендуется сухой смесью из песка и цемента. Смесь засыпают слоями, утрамбовывают и проливают водой. Для дополнительной гидроизоляции вокруг колодца можно выложить «глиняный замок».

Итак, схема канализации из бетонных колец достаточно проста, чтобы собрать установку самостоятельно. Готовая конструкция получается прочной и долговечной, она достаточно эффективно очищает воду и не требует частого обслуживания.

Подготовка требуемых материалов

Желательно, чтобы приобретаемые кольца для септика имели замки. Их наличие способствует упрощению монтажного процесса и одновременно предупреждает смещение элементов под влиянием морозного пучения почвы

Перед тем как приобрести кольца, следует обращать внимание на ровное расположение посадочных мест. Также нужно осматривать замки на предмет целостности.

Кроме этого, потребуются:

• трубы для канализации;
• теплоизоляционные рулонные материалы;
• гидроизоляционные смеси;
• речной песок;
• мелкофракционный щебень;
• цементный раствор;
• монтажная пена;
• емкость для приготовления раствора;
• перфоратор;
• лестница;
• уровень;
• широкая кисть.

Чтобы сделать переливной септик из бетонных колец своими руками, между колодцами укладывают полипропиленовые или асбестоцементные трубы, на которых имеется маркировка «для наружной канализации». Диаметр этих изделий должен быть равен от 110 до 120 миллиметров.

Расчет емкости

При проектировании и монтаже автономной канализации важно правильно рассчитать объем сточных вод, которые будут ежедневно производиться в доме и на основании этого определить количество бетонных колец для септика. Расчеты проводятся с учетом суточного потребления воды, количества проживающих в доме людей и наличия возможных гостей

Согласно санитарным нормам СанПиН 2.2.1/2.1.1200-03, один человек потребляет до 150-200 литров воды в сутки. Получается, семья из 4-х человек, плюс гости, потребляет около 1000 литров или 1 куб. метр питьевой и технической воды. В соответствии со строительными нормативами СНиП 2.-4.03.85, где прописаны требования к размерам и объему канализационных сооружений, выгребная яма должна вмещать объем стоков за три дня. Учитывая, что объем одного кольца диаметром 1,5 метра составляет 1,63 куб. метра, для очистного сооружения достаточно 2-3 кольцевых элемента.

Основные этапы монтажа канализационного колодца

Устройство канализационного колодца из бетонных колец технологически несложное, трудности возникают только из-за большого веса изделий. Их можно установить на даче своими руками, не привлекая технику. Используют давний способ подкопа под кольца. Осаждают только стеновые кольца, а если требуется днище, заливают самостоятельно.

Выбор места для септика

Для емкостей нужна небольшая площадка, удаленная от других объектов. По санитарным и строительным нормам расстояния должны быть не меньше указанных значений:

• от дома — 5 м;
• к общим дорогам — 5 м, подъездным — 3 м;
• от колодца — 30 м;
• от границы соседнего участка — 3 м;
• к водоему — 20 м.

Проектируя расположение, учитывают, что требуется подъезд техники. Расстояние до детской площадки, летней кухни, бассейна стараются выбрать побольше. От анаэробных септиков даже при самой совершенной вентиляции все равно исходит запах.

Монтаж

Порядок такой:

• копают котлован нужной глубины, диаметр больше колец;
• на дно ямы укладывают бетонную плиту или заливают фундамент;
• опускают кольца с одновременной гидроизоляцией стыков;
• сверху устанавливают перекрытие;
• монтируют сливную трубу.

Из септика стоки не должны просачиваться в грунт. Для дополнительной герметизации швов используют цемент с добавками, повышающими прочность.

Для дренажного колодца это не так важно: его назначение — отводить стоки в почву, они уже не такие грязные. Нижнее кольцо можно установить с отверстиями в готовом изделии. Беззамковые колодезные кольца все равно усаживают на раствор, чтобы конструкция не сдвинулась под давлением почвы

Беззамковые колодезные кольца все равно усаживают на раствор, чтобы конструкция не сдвинулась под давлением почвы.

Фильтрационный колодец строится в такой последовательности:

• насыпают песок высотой 0,5 м от дна котлована;
• сверху — 20 см гравия;
• устанавливают кольца, перекрытие;
• если нижнее кольцо перфорированное, пространство между ним и землей засыпают щебнем;
• соединяют колодцы переливной трубой.

Над перекрытиями устанавливают горловины с крышками. Люк необходим для периодического осмотра септиков. Конструкции доверху засыпают землей, чтобы над поверхностью на 10-15 см возвышалась горловина с крышкой.

Конструкция фильтрующего колодца

Виды канализационных труб

Канализационные трубопроводы делают из металла, полимеров, керамики, бетона и асбеста.

Стальные трубы прочные, эксплуатируются при любой температуре. Достоинства перечеркивает подверженность коррозии. В частном доме сейчас применяются редко.

Чугун дороже стальных труб, тяжелее, но меньше корродирует. Иногда сейчас из них делают стояки, внешние выводы. Они тяжелые, их сложно герметизировать. На шероховатых внутренних стенках откладывается грязь, уменьшается проходимость.

Полимерные канализационные трубы имеют гладкие стенки, за счет чего обеспечивается максимальная пропускная способность. Их в зависимости от материала делят на несколько групп:

Разные формы ПВХ труб

• поливинилхлоридные (ПВХ);
• из непластифицированного поливинилхлорида (НПВХ);
• полипропиленовые (ПП);
• полиэтиленовые (ПЭ).

Изделия ПВХ используют для внутренней и внешней безнапорной канализации. На них не влияет ультрафиолет, они имеют достаточную прочность. В быту применяют SN2, если система проложена на небольшой глубине и не пересекает дороги. SN4 используют при необходимости проложить трубу под дорогой с небольшой нагрузкой, например под подъездом к гаражу. ПВХ нестойкие к перепадам температур, агрессивным веществам, горят, выделяя ядовитый газ.

Полипропилен рекомендуется использовать только для внутренней канализации, поскольку мягкий и легко деформируется под нагрузкой. Он выдерживает высокие температуры, отличается длительным сроком службы. ПП-изделия экологически безопасные, стойкие к агрессивным веществам.

Канализационные полипропиленовые трубы различного диаметра

Полиэтиленовые трубы не рекомендуется использовать в канализации с горячими стоками выше +40°С — происходит расширение и удлинение. Выдерживают морозы до -40°С. Полиэтилен низкого давления обладает более высокими качествами:

• выдерживает температуру до -70°С;
• стойкий к гидроударам;
• не меняет размеры при повышении температуры.

Недостатки присутствуют: ПНД имеет низкую прочность, внешнюю канализацию располагают только под землей. Боится ультрафиолета, не выдерживает высоких температур.

Керамику используют в промышленных системах: она хрупкая, ее сложно монтировать. В быту иногда применяют асбестовые и бетонные трубы для устройства линий малой протяженности.

Подготовка котлована и дна

Работы лучше выполнять, когда наступят первые заморозки. Можно заняться этим вопросом в самую жару. Эти периоды характеризуются пониженным уровнем вод под землей.

• Котлован роется бригадой или посредством экскаватора. Оба способа примерно идентичны по стоимости. По размерам готовый котлован станет больше колец в пределах восьмидесяти сантиметров. Так проще проводить последующий монтаж.
• Глубина котлована рассчитывается путем сложения подушечной высоты и колец, а также плиты. В результате получается яма с двумя ярусами. Второй ярус глубже первого на полметра.
• Траншеи выкапывают при проведении труб для канализации. Размеры определяются с учетом кольцевых габаритов. Дно выполняется под небольшим уклоном. Он обычно соответствует 2-3 сантиметрам. Это дает возможность жидкости самостоятельно стекать.

Ровное дно после утрамбовки засыпается десятисантиметровым песчаным слоем. При бетонировании используется традиционный раствор из цемента.

Требуется создать эффект, когда подушка проседает максимальным образом. Требуемая плотность получается, когда чередуется трамбовка с водной заливкой.

Септик из колец – все плюсы и минусы

До того, как сделать септик из бетонных колец своими руками, необходимо рассмотреть особенности конструкции, все тщательно взвесить.

Основные преимущества септиков из ЖБ колец:

• Прекрасные эксплуатационные свойства конструкции
• Прочность резервуаров, стойкость к различным агрессивным средам, залповым сбросам большого объема, сильному давлению
• Доступная стоимость – как материалов, так и монтажа
• Длительный срок эксплуатации – правильно сделанный и регулярно обслуживаемый септик способен прослужить до 50 лет
• Герметичность конструкции – корректно выполненная гидроизоляция делает одно или двухкамерный септик стойким к грунтовым водам, способным как удерживать внутри содержимое, так и не допускать попадания в резервуары воды извне

Среди недостатков, которые имеют значение, обычно выделяют такие: большой вес конструкции и необходимость задействовать в монтаже средства малой механизации либо спецтехнику, возможность попадания сточных вод в грунт (при неправильном монтаже системы или разрушении герметизации швов).

Этапы строительства своими руками

Монтаж по сооружению септика на своем участке включает несколько этапов. Проведены все расчеты, схемы утверждены – заготавливаем материалы.

Подготовка материалов и инструментов

Размеры бетонных колец для септика.

Подготавливая список для закупки материалов, в первый пункт записываем бетонные конструкции. Зная количество и высоту резервуаров, легко рассчитать нужное количество колец (высота 90 см). Приобретение нижних колец с уже готовым дном облегчит работу. Необходимые инструменты:

• пластиковые трубы;
• уголки, тройники;
• асбестовые, вентиляционные трубы;
• цемент;
• гидроизоляционный материал;
• щебень;
• лопата, перфоратор, лестница, ножовка, мастерок.

 Выбор местоположения

Место расположения, предназначенное септикам, имеет большое значение. На принятие решения влияют санитарно – эпидемиолгические и строительные требования:

• правильный расчет расстояния для удаления от дома, источника питьевой воды;
• низкое нахождение подземных вод;
• доступность свободного подъезда для транспорта.

Стоит знать, что устройство канализации на расстоянии больше 20 м требует дополнительных расходов для подводящего трубопровода и обустройства ревизионных колодцев.

Подготовка котлована

Подготовка котлована для септика.

Все подготовительные работы проведены – роем котлован. Для выкапывания ямы стоит использовать специальную технику, что сэкономит время, или выкопать яму самостоятельно. Плюс ручной копки состоит в том, что сразу соблюдаются нужные размеры, не понадобится корректировка этих размеров. Глубина ямы не менее двух метров, ширину выкапывайте с запасом, чтобы бетонными кольцами не цеплять бока рва.

Принято считать классическим вариантом котлована – круглую форму. Данное утверждение легко опровергнуть. Отлично подходит котлован в форме квадрата, его легче вырыть, да и бетонная плита в квадратную форму ляжет свободней. При трехкамерном септике вырываем три ямы, при двухкамерном — две. Каждую последующую яму располагаем ниже на 20-30 см.

Монтаж колец, подводка труб

Подводка труб к септика.

Катить кольца по поверхности запрещено, от такой транспортировки появляются трещины. К монтажу стоит привлечь специализированную технику, которая обеспечит кольцам подачу в вертикальном положении. Перед установкой стоит подготовить основание: песчаная подушка высотой в 30 см и бетонированная стяжка высотой в 20 см. Основание предотвращает попадание стоков в почву. Стяжку можно заменить цельной бетонной плитой или кольцами с бетонным дном. Однокамерные септики не бетонируются, достаточно дренажной подушки.

Герметизация

На забетонированное дно ставятся кольца. В кольце пробиваются отверстия для переливной трубы, тщательно заделываются цементом соединительные линии. Для наружной отделки используют обмазочные защитные растворы. Если есть финансовый потенциал, стоит купить пластиковые цилиндры и поставить внутрь колодца для предотвращения попадания загрязнений в почву. Можно начинать этап гидроизоляции.

Гидроизоляция

Защита конструкции от проникновения воды – пожалуй, самый ответственный этап. Несмотря на убеждение, что бетон воду не впитывает, производится полная гидроизоляция колодца. Жидкое стекло, битумная или полимерная мастика, бетонная смесь с добавками – отлично подходят для выполнения ответственной работы. Тщательно обрабатываются соединения колец.

Перекрытие и засыпка колодца

Завершающий фактор основных работ — установка перекрытий на кольцах. Накрываются емкости бетонной плитой с отверстием под люк. Засыпают колодец ранее вынутой землей, смешанной с песком. Равномерно распределяют по всей поверхности и тщательно уплотняют.

Почему септик из колец бетона — удачное решение для загородной канализации?

Если использовать при эксплуатации септика биоактиваторы, которые способствуют быстрому разложению отходов и уменьшают число твердых фракций, то обращаться к ассенизаторам придется гораздо реже.

Поскольку данный вид сооружения не обеспечивает полную герметичность емкости с отходами, есть вероятность попадания стоков в почву. Проблемы можно избежать, если ответственно подходить к размещению септика. Очитстные сооружения не рекомендуется устанавливать в помещении, где подразумевается долгое времяпрепровождение в течение всего года. Но для дачного домика такое очистное сооружение отлично подойдет.

Строительство септика без колец будет куда более дорогостоящим вариантом

Если вы решили возвести на своем участке трехкамерную конструкцию из жби с переливом стоков из одной емкости в другую без посторонней помощи, то стоит обратить внимание на то, во сколько обойдется подобное строительство. Как правило, канализация с септиком без колец выгодна только при наличии соответствующего оборудования для ее сборки

В остальных же случаях предпочтительнее сооружение септика по технологии Егорышева, состоящего из двух колодцев с переливом, а также фильтрующей емкости.Каждая емкость имеет отверстия для установки канализационных люков. Такая канализация проста в реализации и прослужит столько времени, сколько стараний было вложено в ее реализацию.

Нормы и правила

Руководством для проектирования, строительства и эксплуатации септиков является Свод правил 32.13330.2012 «Актуализированная редакция СНиП 2.04.03-85 „Канализация. Наружные сети и сооружения“».

При составлении схемы прокладки сети нужно изучить также:

• СНиП 2.04.01-85 Внутренние сети канализации и водопровода;
• СНиП 2.04.03-85 Санитарно-защитные зоны.

Их правила ориентированы в первую очередь на сохранение качеств грунта и водных источников у частного дома.

Располагают сливные модули:

1. От скважин и колодцев питьевой воды на расстоянии не менее 30 м (это минимально, и работает при условии, что водозабор находится выше по направлению тока подземных вод). Для участков с высокопроницаемыми песчаными грунтами – 50 м.
2. От водоемов (рек, озер, ручьев) – не менее 30 м.
3. От дорог – отступ не меньше 4 м.
4. От посадок – не менее 4 м.
5. От границы соседнего участка – не менее 2 м.

От септика придется отказаться в 2 случаях:

• если почвы на участке слишком малопроницаемые (например, глинистые) – отводимая жидкость просто не может через них отфильтроваться;
• при слишком высоком уровне грунтовых вод.

Стандартно емкость и фильтрационное поле располагают на нижних отметках участка, для облегчения самотока. Желательно уже на чертеже разместить схему так, чтобы труба, идущая в емкость, имела как можно меньше поворотов – именно они засоряются в первую очередь.

Выполнить все эти требования в реальной ситуации бывает невозможно. Поэтому приходится выполнять наиболее критичные и закладывать в конструкцию дополнительные объемы и прочность сверх расчетных.

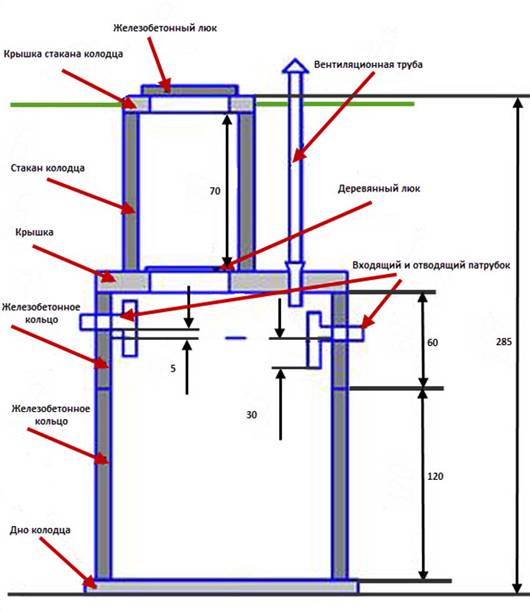

Устройство септика из бетонных колец

В качестве примера рассмотрим обыкновенный септик, изготовленный из бетонных колец на отечественном предприятии. Количество колец, а также их диаметр определяется в соответствии с объемами стоков. Если взять 2 бетонных кольца, высотой 1,8 м, диаметром 1,5 м., эксплуатационная емкость изделия составит 2,6 кубометров. Этого вполне достаточно для обслуживания семейства из 5 человек.

Плита септика может устанавливаться на глубине от 0,4 до 0,9 м от самого участка. Лаз в оборудованный септик изготавливается из обыкновенного кольца, диаметр которого составляет 0,7 – 1,0 м. Его также можно вымостить кирпичной кладкой.

Для того, чтобы септик был защищен от заморозков, на плите перекрытия устанавливается утеплитель из пористого материала наподобие пенопласта. Стенки септика могут утепляться до глубины приблизительно 1 метра от самой поверхности. Лаз в септик может блокироваться при помощи специально утепленной крышки. Но если в септике оборудована только одна секция, осадок начнет образоваться неравномерно. Т.е. в самом начале емкости будет оседать больше нечистот, чем в месте, максимально отдаленном от трубы.

Именно с целью разрешения данной проблемы принято оборудовать несколько секций. Основной объем осадка будет всегда оставаться в первой камере, дополнительным удобством является необходимость очистки только одной камеры, а не всего септика. Дополнительная очистка стоков выполняется в самой почве.

Монтаж жб колец

Бетонные кольца для септика последовательно размещаются (малые секции возможно укладывать с помощью лебедки, но для больших понадобится автокран), при этом нужно следить за вертикальностью конструкции и совпадением закладных деталей, которые затем свариваются.

Шов герметизируется. Внешняя и внутренняя поверхность колец гидроизолируется: изнутри – жидким стеклом или специальной мастикой, снаружи – рубероидом или битумной мастикой. Внутренняя гидроизоляция не должна быть химически агрессивна – это нарушит работу системы. Однако порча герметизации приведет к быстрому разрушению бетона. Верхняя часть конструкции до границы промерзания грунта теплоизолируется (обычно брусками пенополистерола).

Последовательность работ

Установка септиков, состоящих из бетонных колец, проходит в несколько этапов:

1. Для начала необходимо рытье котлованов и траншей. Их ширина и глубина рассчитывается исходя из параметров колец. Примерно это может быть глубина 3 м и диаметр 2,8 м. Нужно, чтобы копку котлованов производили два человека: один из них занимается земляными работами, второй – поднятием грунта на поверхность.
2. Наивысшую точку расположения трубы слива нужно расположить ниже уровня промерзания почвы.
3. Дно котлованов и траншей хорошо утрамбовывается и засыпается слоем песка 10 см.
4. Переливной септик из бетонных колец должен устанавливаться на проезжей части, чтобы его было комфортно очищать спецтранспорту. Но на месте расположения не должно быть интенсивного движения, чтобы конструкция не разрушилась.

После подготовительного этапа переливная канализация из бетонных колец устанавливается так:

1. Проводится гидроизоляция дна и швов: их необходимо забетонировать, если не предусмотрено цементное основание, или заполнить жидким стеклом. Правило гласит: правильно сделанный этап поможет избежать протекания стоков в грунт и загрязнения почвы.
2. Просверливаются отверстия для труб, которые потом монтируются. В первый резервуар канализационная труба подводится под небольшим углом. Расположение второй трубы, соединяющей 2 емкости между собой, должно делаться на расстоянии на 20 см ниже. Если предусмотрено 3 очистителя, следующая труба располагается еще на 20 см ниже. Зазоры убирают, заделывая цементным раствором.
3. Оставшееся в котловане пространство закапывают и утрамбовывают.

Первичный запуск и проверка работы сооружения

Закончив септик из бетонных колец своими руками по выбранной схеме (фото конструкций представлено на нашем сайте), нужно проверить правильность его работы. Котлован засыпают грунтом по пазухи, после чего емкости заполняют водой, следя за тем, чтобы ее уровень был ниже отметки дна верхней переливной трубы, соединяющей и первую и вторую камеры конструкции.

“Важно. Эффективность очистки сточных вод в бетонном септике увеличится, если в отстойник добавить бактерии, разлагающие органические отходы

В дальнейшем, при откачке емкости оставляют часть ила, чтобы сохранить бактериальную флору и обеспечить нормальное функционирование очистной камеры.
