Самостоятельная кладка каминов

Классическая конструкция камина из кирпича

Традиционную схемудровяногокамина из кирпича можно разбить на несколько составляющих:

1. Фундамент. Большой вес конструкции не позволяет размещать ее непосредственно на полу комнаты.
2. Основание. Так как фундамент выполняется из цементно-песчаного раствора, а он не является жаропрочным, поверх него кладутся два-три ряда кирпичей.
3. Подовая часть. Выкладываемая кирпичом из специальных жаростойких пород глины, она служит основанием, на котором происходит горение закладываемого топлива.
4. Портал. Данная часть является своеобразным лицом всего камина. Это обрамление, сложенное вокруг открытой части топливника.
5. Топливник. Это ниша, в которой происходит сгорание топлива.
6. Дымосборник. Камера, начинающаяся после каминного зуба. Имеет наиболее широкое сечение в своем основании и сужается кверху.
7. Каминный зуб. Это наклонный выступ, размещенный на задней стенке камина. Он сужает отверстие для выхода дыма в дымосборник, вследствие чего повышается скорость выходящих газов и снижается вероятность задымления помещения в случае открытых каминов.
8. Дымоход. Труба, служащая для отвода газообразных продуктов сгорания.
9. Задвижка. Расположенная в начале дымохода, она служит для регулировки тяги проходящего воздуха и интенсивности горения пламени.

Изображение классического камина из кирпича в разрезе можно увидеть на фото ниже.

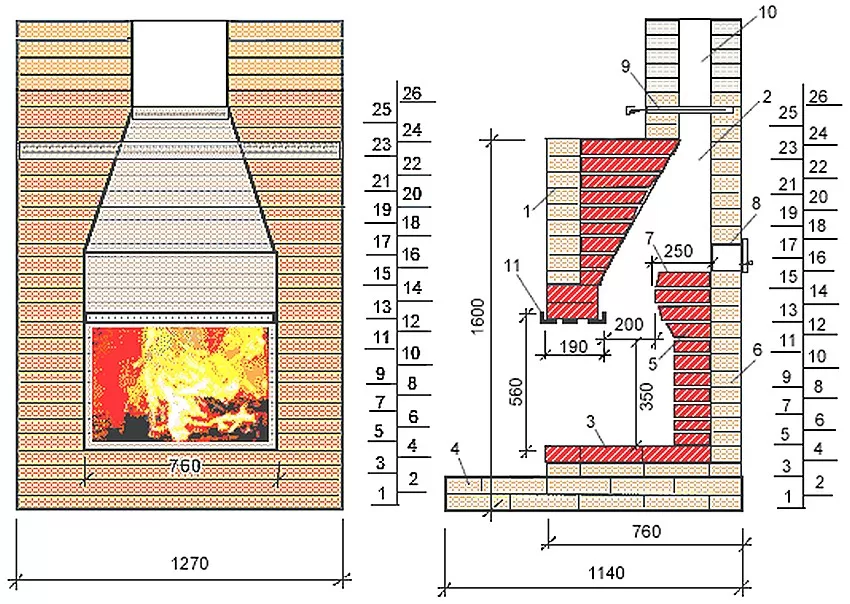

Классический камин в разрезе

Кладка камина + инструкция и видео

Кладку камина в английском стиле с прямым дымоходом ведут строго по схеме. До начала кладки стену за камином теплоизолируют металлическим листом или плотной фольгой, а деревянные конструкции дополнительно обрабатывают антипиреновым раствором для внутренних работ. Также следует позаботиться об огнеупорном покрытии пола в передней части камина, где возможно попадание искр и угольков.

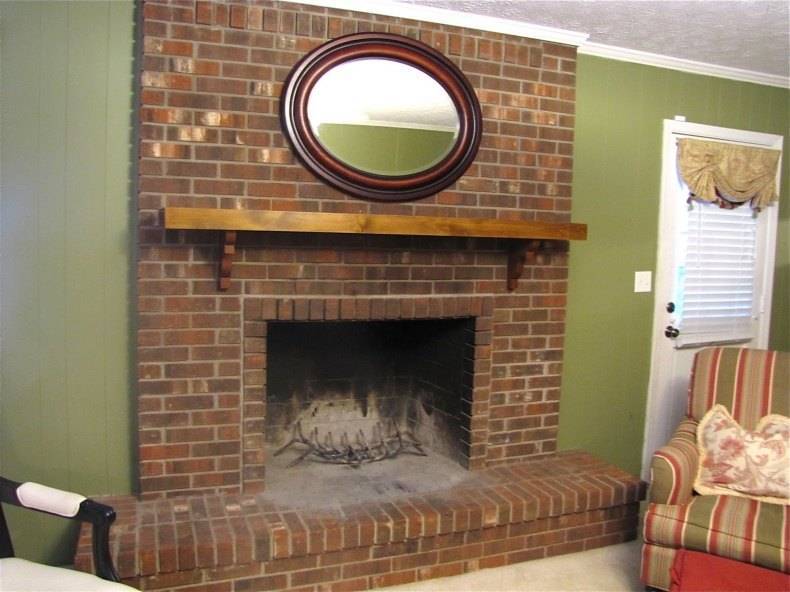

Кладка кирпичного камина — фото

До начала кладки сортируют кирпичи, откладывая те, что имеют трещины и сколы. Их можно использовать для кладки основания. Перед каждым этапом удобно выложить кирпичи насухую, обрезать их, отшлифовать.

Красный керамический кирпич перед кладкой кратковременно замачивают в воде, огнеупорный же кирпич мочить нельзя, с его поверхности стирают влажной тряпкой пыль и загрязнения. Эта мера способствует более равномерному просыханию кладочного раствора. Порядовка камина из кирпича с пояснениями представлена на рисунках.

1. Основание камина (ряды 1 и 2) выполняют из красного полнотелого кирпича. Его площадь – 1140 на 1270 мм, два ряда кладки с перевязкой. До начала кладки необходимо проверить по уровню фундамент, при необходимости небольшие неровности можно выровнять увеличивая толщину шва. Кладку основания производят на цементно-песчаный раствор, соотношение цемента и песка – 1:2 – 1:3. Ряды 3 и 4 выкладывают аналогично по схеме, при этом дно топки в 4 ряду делают из огнеупорного кирпича на огнестойкий раствор. Соотношение глины и песка должно быть таким, чтобы раствор не слишком прилипал к кельме или шпателю, но и не сползал с него.

2. Следующий этап кладки камина – выполнение стенок топки. Их кладут в соответствии с порядовкой, причем внутренние стенки выкладывают из огнеупорного кирпича на глиняный раствор, внешние – из керамического кирпича, на цементно-песчаный раствор либо на смесь из глины и песка с добавлением 10-20% цемента. Кирпичи, образующие задние углы топки, срезают болгаркой по диагонали. Такая форма топки способствует лучшей теплоотдаче.

3. Завершают кладку топки. В двенадцатом ряду для выполнения обрамления поверх кладки устанавливают уголок и стальную полосу согласно схеме и порядовке. Заднюю часть двенадцатого ряда выполняют тычковой кладкой из кирпича, обрезанного под углом так, чтобы образовался свод.

4. Ряды с 13 по 16 образуют свод камина и газовый зуб – выступ в его верхней передней части, препятствующий обратной тяге и попаданию дыма в комнату. Пятнадцатый ряд образует сужение дымохода, за счет которого создается повышенное давление дыма и усиленная тяга. Далее дымоход расширяется, и в 16 ряду в него встраивается прочистная дверца, через которую удаляют скопившуюся сажу. Внутреннюю поверхность дымохода по-прежнему выполняют из шамотного кирпича, внешнюю – из красного керамического.

5. Следующий этап – кладка постепенно сужающегося дымохода и дымовой трубы. Ее проводят по схеме, при этом тщательно затирают швы с внутренней стороны рукой и сразу же протирают их влажной тряпкой для удаления остатков раствора. Любая шероховатость на стенках дымохода позже приведет к скоплению в этом месте сажи.

6. Последний этап – кладка дымовой трубы камина. Просвет трубы сужают до одного кирпича и перекрывают в 25 ряду заслонкой.

7. выполняют трубу из кирпича необходимой высоты. Камин просушивают в течение 2-5 суток при комнатной температуре, после чего начинают потихоньку топить, добиваясь равномерного прогрева и спекания глиняного раствора, на который положена топка. Это позволит избежать его крошения и продлит срок службы очага. После кладки и протопки можно приступать к отделке камина.

Видео: угловой камин из кирпича своими руками

Угловой камин может полностью преобразить интерьер в вашем доме или на даче. Создать отопительный прибор под силу любому домашнему мастеру, надо только тщательно разобраться в порядовках и выполнить работу с должным старанием и аккуратностью. Поверьте, все финансовые, временные и физические вложения будут оправданы в первый же вечер, проведённый у собственного очага, под успокаивающие сполохи пламени и треск горящих поленьев.

• https://derevyannie-doma.com/poleznoe/kamin-iz-kirpicha-svoimi-rukami-proekty-poshagovaya-instrukciya.html
• https://masterim.guru/stroitelstvo/kamin-iz-kirpicha-svoimi-rukami/
• https://stroyday.ru/stroitelstvo-doma/interernoe-oformlenie-doma/uglovoj-kamin-svoimi-rukami.html
• http://obustroen.ru/inghenernye-sistemy/otoplenie/kaminy-i-pechi/kamin-iz-kirpicha.html
• https://v-teplo.ru/kamin-iz-kirpicha.html
• https://teplospec.com/pechi-kaminy/poshagovaya-kladka-kaminov-iz-kirpicha-instruktsiya.html
• https://kitchenremont.ru/dekor/kamin/kamin-svoimi-rukami-poshagovaya-instruktsiya-foto
• https://dekoriko.ru/kaminy/iz-kirpicha-svoimi-rukami/
• https://aqua-rmnt.com/otoplenie/uglovoj-kamin-svoimi-rukami-poshagovaya-instrukciya.html

Облицовка камина

В том случае, если внешний вид кирпича кажется неказистым или не устраивает по каким-то другим причинам, можно произвести облицовочные работы. Выбор материалов для этих целей довольно велик и зависит от вкусовых предпочтений и финансовых возможностей.

Самый простой вариант облицовки — это оштукатуривание

Важно знать: его нельзя проводить сразу после окончания кладки. Во-первых, кирпич перед кладкой смачивается, и ему нужно дать время полностью просохнуть. Во-вторых, камин подвергнется определенной усадке, и если нанести штукатурку до этого момента, она может потрескаться

Для перестраховки лучше выждать пару недель. Для финальной покраски нужно использовать исключительно жаростойкие краски

Во-вторых, камин подвергнется определенной усадке, и если нанести штукатурку до этого момента, она может потрескаться. Для перестраховки лучше выждать пару недель. Для финальной покраски нужно использовать исключительно жаростойкие краски.

Более продвинутым вариантом станет отделка камина плиткой. Такие работы требует наличия определенной квалификации.

При выборе плитки обязательно нужно обращать внимание на ее допустимые режимы эксплуатации. Она должна быть устойчива к высоким температурам. Кроме того, если угловой камин был возведен для дачи, которая отапливается нерегулярно (например, в зимнее время помещение пустует), плитка должна быть устойчива и к отрицательным температурам

Кроме того, если угловой камин был возведен для дачи, которая отапливается нерегулярно (например, в зимнее время помещение пустует), плитка должна быть устойчива и к отрицательным температурам.

Угловой камин, отделанный натуральным или искусственным камнем, выглядит в интерьере как предмет роскоши. Кроме того, данный материал отлично переносит перепады температур. Поэтому и цена на него, особенно природный, довольно велика.

При облицовке с помощью камней не стоит торопиться и сразу крепить их к камину. В силу неправильной геометрии нужно тщательно сопоставлять их друг с другом, для получения наилучшего результата. Делать это лучше сначала на полу.

Ввод камина в эксплуатацию

Теперь пришло время проверить функциональность вашего камина. Первым делом откройте все дверцы, задвижки и дайте камину хорошо высохнуть. За две недели вода полностью испарится, и камин будет готов к первой растопке.

Не начинайте сразу топить камин на полную мощность. Закладку следует производить в течении нескольких дней утром и вечером, постепенно увеличивая процент сгорающих дров. Начинать первую растопку лучше всего с 10-20% от общей вместительности.

Видео кладка камина

Смотрите видео, в котором есть пошаговая инструкция кладки камина из кирпича своими руками. В ролике вы сможете наглядно увидеть процесс строительства сооружения, а также многие немаловажные нюансы кирпичной кладки.

Камин-бабекю на участке

Из кирпича получаются прекрасные сооружения и вне дома. К уличным каминам относятся:

• Камины-барбекю;
• Декоративные;
• Передвижные.

Каждое из перечисленных устройств выполняет определенную функцию и имеет свои характерные особенности, которые при составлении чертежа придется учитывать.

• Камин-барбекю компактен, на нем можно готовить, а грамотно оформленный, он станет украшение участка.
• Сооружение является комплексным: как правило, оно состоит из топочной, поленницы, столешницы, умывальника и крыши, а это довольно выгодно для небольших земельных участков.
• Подобные объекты имеют боковые стенки, а значит готовить на них можно при любых погодных условиях. Бывают двух видов: передвижные и стационарные, правда под последний вариант придется закладывать фундамент.

Объекты можно использовать по прямому назначению – погреться у огня в прохладную погоду, – однако при серьезном похолодании они не рациональны из-за малой тепловой отдачи. Основной трудностью в возведении подобного камина будет не обустройство самого агрегата, а его декоративное оформление.

Передвижные камины являются самыми популярными в народе, так как построить их своими руками не составляет большого труда. Их преимущество в том, что обустройство специальной площадки не требуется, да и подгонять под окружающий ландшафт не имеет смысла.

Вот только хорошо погреться не получится: тепло возле камина присутствует до той поры, пока в топке горит огонь, после прогорания топлива сооружение очень быстро остывает.

Проекты мини-каминов из кирпича весьма популярны на форумах домашних мастеров.

Устройство фундамента под камин

Параметры фундамента зависят от размера сторон будущего очага. К длине и ширине прибавляют по 10-15 сантиметрам и в итоге получают величины основания под конструкцию. Между фундаментами дома и очага должен быть промежуток около 5-6 сантиметров, его засыпают песком и утрамбовывают. Благодаря этому имеется возможность предотвратить появление трещин на агрегате при усадке (детальнее: ” “).

Потом создают основание для опалубки. Для этого укладывают камни большого размера, а щели между ними засыпают щебенкой и заливают раствором, который состоит из трех частей песка и 1 части цемента. Сверху помещают несколько рядов бутового камня и каждый из них покрывают слоем раствора.

На данное основание устанавливают опалубку. Поверхность фундамента тщательно выравнивают, проверяют строительным уровнем и накрывают полиэтиленовой пленкой. Верхний слой основания должен располагаться примерно на 5 – 7 сантиметров ниже чистового пола. Когда фундамент станет достаточно прочным, а это произойдет не ранее, чем через неделю, тогда приступают к кладке каминной конструкции.

Помогут выполнить устройство камина в доме чертежи. Каждый ряд кирпичей должен быть прорисован на схемах порядовок, а все листы проекта пронумерованы. В зависимости от конструкционного решения камина порядовки могут отличаться и иметь свои особенности. Как выглядят такие схемы, видно на фото.

Схема, порядовка и чертеж камина из кирпича

Перед работой обязательно нужно обзавестись эскизами и чертежами. Можно позаимствовать готовые или нарисовать самому, указав размеры и особенности возводимой конструкции.

Если говорить о порядовке, необходимо определиться с типом и расположением камина:

Угловой камин с круглой аркой Угловой камин с прямоугольной аркой Камин с подиумом около стены Классическая печь-камин

Печь-камин

Классический кирпичный камин своими руками должен служить не только элементом декора, но и источником тепла, быть удобным и безопасным в эксплуатации. Простейшая схема подобной модели имеет следующий вид:

Основа камина – просторная топка, закрывающаяся дверцей из огнеупорного стекла Под ней обустраивают зольник для сбора и удаления продуктов горения Сверху обустраивается дымовой канал из материала, обладающего высокой теплоемкостью

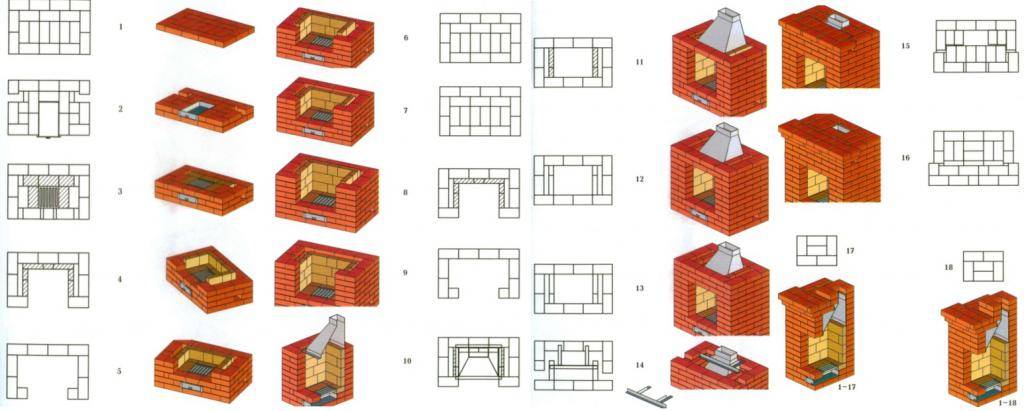

Порядовка камина-печи из кирпича выглядит следующим образом (с наглядными изображениями):

Два первых ряда будут служить основанием и выкладываются полностью, начиная с третьего нужно предусмотреть проемы для поддувальных и прочистных дверок, дымовой канал Дно топки начинают укладывать с шестого ряда, для него используют шамотный кирпич (желтый), тоже самое продолжается в рядах 7-9. После монтируется между зольником и топкой колосник В рядах 10-12 продолжают тоже самое, но предусмотрев на лицевой стороне топочное отверстие. Перед укладкой 13 ряда нужно монтировать дверку, 14 ряд будет иметь вертикальный верхний свод Ряд 15 должен выровнять свод, 16 – образовать каминную полку. Перекрытие топки делают на 17 ряду и полностью завершают на 18, оставив под дымовой канал небольшое отверстие Заслонку подходящего размера монтируют в 19 или 20 ряду. Последующие 7 рядом будут составлять стенки дымохода и печи, а в ряду 27 кладется для поддержки печного перекрытия металлическая полоса Ряды 28-30 выкладываются из красного кирпича и представляют собой печное перекрытие. Затем обустраивается колодец для дымовой трубы (высота определяется в каждом конкретном случае). При этом следует образовать перевязку швов, чтобы каждый последующий ряд перекрывал стыки предыдущего Между вторым и третьим рядом колодца необходимо смонтировать вторую заслонку

Возможно вас так же заинтересует инструкция о том как сделать печь барбекю

Другие варианты порядовок

Пошаговое видео руководство по кладке:

Порядовка углового камина с полукруглой аркой:

Порядовка камина аркой в виде прямоугольника:

Камины с подиумом:

Несколько советов

Выбирая расположение камина в любом конкретном помещении, нужно учесть наличие и путь сквозняков. Оптимальное решение – располагать конструкцию подальше от оконных проемов и дверей, также от мест пересечения воздушных потоков между ними.

Огнеупорный раствор применяют для кладки шамотного кирпича, кирпич керамический кладут на обычную песчано-глиняную смесь. Ее готовят по инструкции на упаковке. Приготовление раствора –процесс долгий. Необходимо использовать чистую и хорошо размягченную глину, выдержанную в воде до 2-3 дней.

Если неправильно приготовить клеящий раствор, в скором времени под действием высоких температур кирпичная кладка начнет разрушаться, трескаться. Необходима наружная отделка поверхностей или нет – каждый решает для себя. Многие предпочитают оставить все как есть, аккуратно обработав швы.

Видео инструкция

Подводим итог

Если подойти к работе со всей ответственностью и основательно подготовиться, выложить кирпичный камин своими руками сможет каждый. Но даже небольшие ошибки могут негативно сказаться на конченом результате. В итоге можно получить недолговечную конструкцию, не оправдывающую ожиданий.

Сомневаясь в своих силах, необходимо обратиться к специалисту. Оценив наглядно обстановку, он поможет с наиболее сложными этапами и даст несколько ценных советов.

Совет профессионала

Если вы все таки захотели построить камин углового типа собственными руками, пошаговая фото-инструкция даст возможность вам разобраться в технологии выполнения работ. Из нее вы сумеете выяснить, что потребуется так же и приготовить раствор, который производят из глины, цемента и песка. При этом необходимо руководствоваться пропорциями 1:1:3. Можно применять и глиняную смесь, к которой добавляется песок. В специальных отделах материалов для строительства вы можете приобрести сухие составы, которые применяются для кладки отопительных систем по типу каминов и печей.

Огнеупорный кирпич нужно ложить на отлично замешенный и протертый раствор, который готовится из глины и маленького объёма песка. Главное добавить так же и цемент, который понадобится для ускорения высыхания смеси. Потребуются железные квадратные уголки со стороной в 50 или 60 мм. Их длина зависит от ширины камеры сгорания. К ней необходимо добавить 300 мм и помножить на 2. Уголки понадобятся для того, чтобы закрыть проем дровяника и камеры сгорания. Главное высчитать кол-во уголков так же и для нижней ниши, при этом нужно следовать по приведенной выше методике.

Если топочная камера станет иметь вид арки, то нужно приготовить фанеру для шаблона. Для подпорок потребуются бруски из дерева. В магазине необходимо приобрести железную задвижку, если подобного элемента вы не найдете, то изделия можно выбрать у профессионального слесаря-сварщика.

Очень часто домашние специалисты сегодня делают камин углового типа собственными руками. Подробная инструкция с фото в этом случае способствует выяснить, что порой топка из чугуна монтируется в готовом виде. Работы при этом, в основном, упрощены, но затраты возрастут.

Для изолирования стен следует приобрести листы огнеупорного материала, в качестве которого выступит асбест. Для отделочных работ камина лучше всего применять плитку для облицовки, которая копирует плитку из керамики, камень или структурную штукатурку. Порой подбирается настенная плитка, на которой изображён готовый портал из природного камня.

Кладка камина из кирпичных блоков

По окончании подготовительных процедур потребуется приступить к кирпичной кладке камина.

1. Блоки начинают класть на подложку, состоящую из нескольких слоев рубероида. Каждый ряд должен возводиться над предыдущим. На этапе кладки необходимо быть предельно аккуратными и не вымазать кирпичи в растворе. Порядовка должна быть ровной, для проверки можно применить строительный уровень.
2. Нижний ряд размещается под углом 90° и проверяется при помощи угольников и уровней. Для укладки рядов вертикального вида нужно применить мастерок и кельму.
3. Раствор исследуется руками на наличие мелких камней и мусора, он должен быть однородным. Каждый уложенный ряд сверяется с чертежом и отмечается в вашем плане.
4. Как только будет уложен 3 ряд кирпичей, предстоит закладка двух штырей для решетки камина. Боковые выступы выкладываются тщательным образом в полкирпича.
5. По завершении кладки швы затираются цветными декоративными смесями. По окончании возведения печки все конструкции понадобится очистить изнутри от лишнего раствора.
6. Поверхности дымохода и свода выкладываются с напуском в 5 см, отверстия перекрываются перемычками в виде арки с использованием опалубки.
7. При выкладке топливника труба должна находиться в вертикальном положении. Для нее смесь из глины не подойдет, необходимо использовать песок с цементом.
8. Над топкой нужно поместить дымовую камеру, а между ними — выступающий карниз. Он обеспечит защиту помещения от дыма и исключит вылет сажи и искр из печи.

Камин, сделанный из кирпича, будет невелик по размерам, он считается более экономичным вариантом. Наиболее долговечной является печь-камин, выполненная из камня, но возвести ее без практических знаний достаточно сложно.

Готовые схемы-порядовки

Угловой вариант каминов устанавливается в небольших гостиных, спальнях — это позволяет сэкономить пространство и дополнительно обогреть комнату. Стандартный размер равен 1*1 м, внешние стенки выполняются из 200 единиц красного кирпича, на топку потребуется 100 штук огнеупорного.

Дополнительные компоненты представлены песком, глиной, цементом и бетоном

Пошаговый алгоритм порядовки

Простейшая схема не требует много строительного материала, оборудование может обогревать помещение объемом до 35 м2. Его габариты равны 65*115 см, для выполнения потребуется:

• керамический кирпич — 250 единиц;
• шамотный — 100 штук;
• печная глина — 2 мешка;
• сухой песок — 3-4 мешка;
• цемент — небольшое количество;
• стальной уголок — для свода топки;
• трубная заслонка.

Эскиз для новичка

Английский вариант, предназначенный для большой гостиной, требует опыта по работе с кирпичной кладкой и строго выполнения нормативов. Основные материалы представлены:

• красным керамическим кирпичом — 300 единиц;
• шамотным — 130 штук;
• огнеупорной складочной смесью — 2 мешка;
• карьерный песком — 4 мешка;
• стальной полосой и металлическим уголком — 3 метровых отрезка;
• печной дверкой — для очистки дымохода;
• заслонкой.

Чертеж английского камина

Подготовительный этап

Как и при строительстве любого объекта, возведение камина также требует предварительной подготовки. Необходимо сделать эскиз и провести необходимые расчеты. Стоит на бумаге изобразить, как камин будет смотреться по отношению к самому помещению

При этом следует тщательно прорисовать каждый его элемент, особенно акцентируя внимание на топке, форме, портале, дымоходе. Для начала пусть размеры самого простого камина будут предварительными, все расчеты можно провести позднее. Приняв за основу схематичный рисунок, теперь стоит выполнить чертеж с уже точными размерами камина

И здесь главное – сделать боковой вид декора в разрезе, что позволит рассмотреть в деталях его устройство

Приняв за основу схематичный рисунок, теперь стоит выполнить чертеж с уже точными размерами камина. И здесь главное – сделать боковой вид декора в разрезе, что позволит рассмотреть в деталях его устройство.

Другой, не менее важный момент – определиться с архитектурой камина. Для этого разрабатывается специальная схема, в которой отражается кладка каждого отдельного ряда. Подобных схем существует множество, но можно воспользоваться одним из трех готовых:

• традиционный порядок;
• угловая схема;
• английский камин.

Можно разработать и собственную схему, но все же рекомендуется начинать с уже существующих. В особенности за неимением опыта возведения подобных сооружений, хоть такая работа не представляет особых сложностей.

Как рассчитать, сколько нужно материалов?

Кирпичи для стройки углового камина

Размеры камина и схема кладки на начальном этапе дают возможность понять, сколько материалов приблизительно и какая разновидность необходима для работы. В местах где показатели температуры максимальные, кирпичный камин закладывается из надежного огнеупорного сырья. В противном случае при первой же топке стенки потрескаются. Практическая вся остальная часть базируется на обычном красном кирпиче из глины. Если в конструкции присутствует арка, тогда для этого самостоятельно отделывают шамотный кирпич и закупаются клинчатым материалом.

Песок для растворов

Проекты каминов предусматривают использование песка как основного материала для замеса кладочного раствора. Вариантов может быть несколько, чаще всего используется карьерный песок топочной области, свода и нижнего района дымовой трубы. Для всех оставшихся элементов допустимо применять озерный и речной материал

Перед использованием важно просеять песок через сито на предмет удаления лишних камней

Раствор для камина

Порядовка топки и дымохода подразумевает использование раствора из глины, который идеально бы выдержал высокие температуры и не портил при этом конструкцию. В зависимости от степени жирность глины по пропорциям добавляется песок. Кирпичная кладка основания предусматривает включение в раствор цемента. До начала проведения работ раствор тестирует на степень качества.

Строим камин самостоятельно

Если следовать ниже приведенной инструкции, то уже в ближайшее время ваш дом украсит настоящий чудо-камин.

Порядок проведения работ:

1. Зарисовка эскизов будущего сооружения.
2. Выбор строительных материалов.
3. Кладка камина из кирпича.
4. Монтаж дымохода.
5. Установка металлических элементов.
6. Декоративная отделка.

Зарисовка эскизов будущего сооружения

Все строительные работы начинаются с проектирования, вне зависимости от того строите вы камин в эксплуатируемом здании или во время постройки дома. Для составления проекта лучше всего подойдет бумага-миллиметровка или листы в клетку.

В первую очередь нужно рассчитать глубину топливника, высоту дымосборника, угол кладки боковых стенок топки, высоту сужения для выхода дыма в дымосборник. Если предполагается установка круглой трубы, то размеры ее сечения могут быть меньше, чем при монтаже прямоугольного или квадратного дымохода. Для трубы высотой в 5 метров прямоугольное сечение должно быть равно 66 кв. см, квадратное сечение — 62 кв. см, а круглое — 56 кв. см.

Пример расчета размера камина для помещения площадью в 20 кв. м

Ширина портала камина обязательно должна быть кратной ½ длины кирпича, а высота портала кратная высоте кирпича и 0,5 см кладки, что равно 7 см. В нашем случае ширина портала будет равна трем кирпичам или 77 см, а высота равно 7 рядам кладки или 49 см.

Для комнаты в 20 кв. метров мы рекомендуем установить кирпичный камин следующих параметров:

• Высота портала — 53,5 см (семь рядов кладки).
• Ширина топки — 79 см (три кирпича).
• Глубина топки — от 1,5 до 1,75 кирпича.
• Сечение трубы равно 14 см на 27 см.

Приступая к выполнению порядовок помним, что первый ряд лучше укладывать на ребро, а последующие ряды кладутся плашмя. Дно топки возвышается над полом минимум на три ряда кладки. Мы представим вам несколько схем порядовок для каминов.

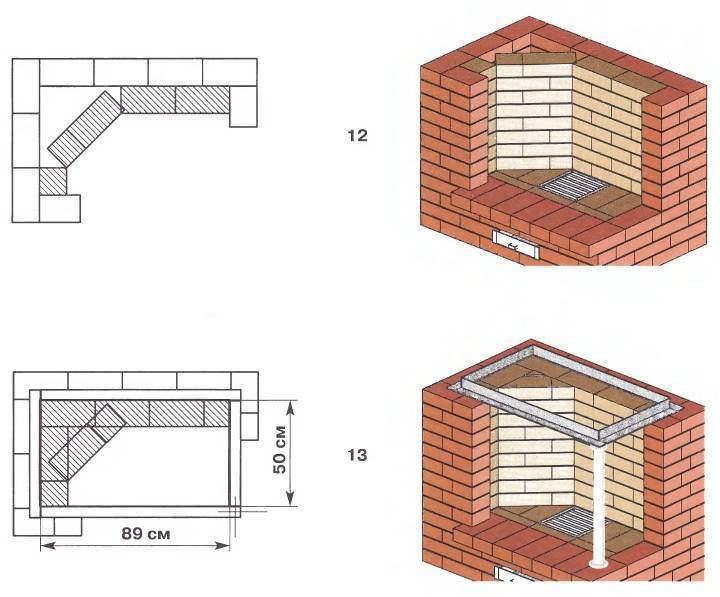

Схема № 1. Порядовка углового самодельного камина

Схема № 2. Порядовка пристенного камина для комнаты в 20 кв. метров

Схема № 3. Английский камин

Тщательно составив проект можно подсчитать количество кирпича необходимого для строительства выбранной модели камина. Высчитывая каждый ряд, учитываем, что все единицы считаются, как целый кирпич.

Выбор строительных материалов

Для возведения камина нужен строительный материал лучшего качества.

• Кирпич. Нам понадобится огнеупорный (шамотный) кирпич. При покупке кирпича тщательно проверяйте каждое изделие отдельно. Цвет должен быть оранжево-красный, все углы целые, никаких сколов и надломов, при постукивании звучать чистый звук.
• Песок . Фракция песка должна быть не больше 1,5 мм. Материал тщательно просеивается через мелкое сито. Для более качественной кладки песок промывают.
• Глина. Нужна темно-красная или коричневая глина без примесей. Если есть возможность достать кембрийскую глину, это будет самым лучшим вариантом для кладки камина.

• Портландцемент. Отличным вариантом будет выбор марки 300.
• Щебень . Этот материал фракцией до 6 мм нужен для изготовления бетонного фундамента.
• Дымовая заслонка
• Арматурные стержни . Их понадобится не меньше 20 шт. длиной в 70 см и диаметром в 1 см.
• Колосниковая решетка
• Каминный экран

Традиционная кладка

Схема кладки камина своими руками не учитывает фундамент, однако его наличие строго обязательно для подобных тяжелых кирпичных сооружений. Первый ряд делается сплошным – его роль заключается в обеспечении теплоизоляции, а также защите основания от воздействия высокой температуры.

Со второго ряда происходит закладка зольника и поддувала. Здесь будут собираться твердые продукты сгорания и недогоревшие остатки топлива. Помимо этого они способствуют созданию тяги, что в свою очередь лучше сказывается на процессе горения.

При выкладке 3 ряда формируется перекрытие зольника. Этот ряд также делается сплошным, но кроме канала, который служит для ссыпания золы и доступа воздуха в топливник.

Четвертый ряд по своей форме будет напоминать 3-й, однако ориентация кирпичей здесь иная. Данный прием должен сохраняться в течение всей укладки в целях повышения прочности сооружения. Помимо этого, в ходе укладки 4 ряда необходимо установить колосниковую решетку.

При выкладке простого камина из кирпича своими руками с 5 по 7 ряды будут идентичными между собой, однако ориентация кирпичей также будет другой. Так происходит формирование топливника.

С 8 по 13 ряд выкладывается каминный зуб – сужающее кверху пространство над топливником.

12-13 ряды – это перекрытие проема топливника. В качестве подпорок могут пригодиться чугунные уголки. Данный металл меньше всего подвержен тепловому расширению, нежели сталь.

Закладка 14-15 рядов формирует проем на задней стенке камина для установки дверцы. Она будет открывать доступ к внутренним стенкам камина для очищения их от оседающей золы

Поэтому важно учесть оптимальный отступ между стеной помещения и поверхностью камина

Ряды с 15 по 16 с внутренней стороны передней стенки сооружения делается сужение внутреннего проема. Так собирается дымосборник, который переходит в дымоход. А сам он начинает формироваться в ходе укладки кирпичей с 17 по 20 ряд. Его площадь сечения равняется площади одного строительного элемента.

Между 20 и 21 рядами следует установить дымовую задвижку. Это позволит регулировать тягу в камине.
