Разбираемся — какую арматуру используют для ленточного фундамента?

Ошибки при строительстве фундаментов

Допущенные ошибки при строительстве могут привести к полному разрушению здания. Для тех, кто хочет самостоятельно укреплять фундамент, стремится сэкономить или хочет нанять бригаду специалистов, при этом ничего не понимая в строительстве, далее будут перечислены наиболее частые ошибки при заливке основания.

Выбирая строительство по типовому проекту, заказчик обычно экономит время и деньги на разработке уникальных чертежей. Но при этом учитывайте, что там нет данных о типе грунта, его промерзании, горизонте залегания грунтовых вод. Все показатели напрямую относятся к глубине установки основной конструкции, что необходимо просчитать сразу. Это первая технически возможная ошибка, также возможны следующие неудачные идеи при постройке:

  • Экономия на материале. Обычно приводит к быстрому появлению трещин, впоследствии чего начнет осыпаться весь фундамент. Дешевая марка бетона для фундамента двухэтажного дома не подходит, поскольку основание, выполненное из него, обвалившись, влечет за собой разрушение стен и всего строения.
  • Кладка стен и установка любых несущих конструкций раньше чем через 4 недели после заливки основы. Не дождавшись полного схватывания бетона, строительство всей коробки дома происходит на подвижном основании, что в итоге приводит к его разрушению буквально сразу после окончания строительства.
  • Закладывать бетонную ленту по всему периметру одинаковой ширины и толщины без учёта внутренних особенностей дома. Это создает неравномерную нагрузку, а соответственно и разную усадку в различных точках постройки. Толщина в каждой конкретной точке должна высчитываться в зависимости от толщины стен, их расположения и назначения в несущей конструкции.
    Ошибки в строительстве фундамента сказываются на доме
  • Использование для опалубки щитов из неподогнанных досок приводит к тому, что сквозь щели вытекает жидкость из бетона. Впоследствии это приводит к расслоению бетона, уменьшению его прочности и дальнейшему разрушению дома.
  • Замена заводской заливки замесом вручную растягивает время и само полотно становится неоднородным. Крепкий фундамент требует одномоментной заливки, что обеспечивает его гомогенность и повышает крепость. Возникновение воздушных пустот, которые приводит к разрушению фундамента происходит за счет плохой трамбовки бетонной смеси.
  • Арматура и сваи являются несущим каркасом для фундамента, поэтому ее толщина, марка и металл должны выбираться в соответствии с требованиями архитектурного проекта, без экономии.

Частой ошибкой в строительстве является небрежное отношение ко времени года и климатическим условиям. В зимнее время обязательно необходимо использовать специализированные пластификаторы (антиморозные), а летом накрывать бетон полиэтиленом и смачивать водой дважды в сутки, чтобы сохранить прочность материала.

Работы в строительстве можно выполнить самостоятельно, для сложных задач, профессионального замеса раствора и расчётов следует обратиться к профессионалам. Основа должна быть выполнена из самых качественных материалов, в необходимых количествах

Экономия возможна в отделке или дизайне, а чтобы дом не разрушился, установке фундамента необходимо уделить максимальное внимание

Особенности армирования различных типов фундаментов

В зависимости от расчетной нагрузки, рельефа и геологических особенностей местности, где будут производиться строительные работы, обустраиваются различные типы фундаментов. Наиболее распространенными являются следующие бетонные основания:

  • ленточного типа;
  • в виде монолитной плиты;
  • на опорных сваях.

Фундамент ленточного типа применяется при возведении домов с подвалами, он хорошо выдерживает вес зданий, изготовленных из бетона и кирпича. Основная нагрузка на фундамент этого типа оказывается в продольном направлении, поэтому по горизонтали выполняются два пояса армирования. На вертикально расположенные прутья не оказывается серьезной нагрузки, поэтому они выполняют связующую и поддерживающую роль в решетке каркаса.

Плитный фундамент представляет собой сплошную бетонную плиту, расположенную под построенным зданием. Он обустраивается на неустойчивых почвах и может применяться при многоэтажном строительстве. Армирование такого основания выполняется в виде сетки.

Фундамент на опорных сваях применяется при строительстве каркасно-щитовых домов и одноэтажных, мало нагруженных объектов. Стоимость его обустройства меньше, чем у других типов фундаментов. Свайные опоры заглубляются в землю бурением. Здесь основная нагрузка приходится на вертикально расположенные армирующие прутья.

Лучшая арматура для ленточного фундамента

Для основания в виде бетонной ленты используются арматурные стержни класса А 300, А 400, А 800, А 1000. Класс арматуры определяется набором характеристик и технологии изготовления материала. Профиль поверхности этих прутьев представляет собой рифленую косичку. Благодаря этому, изделия прочно сцепляются с бетонным основанием. Они используются для выполнения продольной обвязки, при которой стержни укладываются вдоль направления бетонной ленты.

Создаются не менее двух горизонтально расположенных уровней армирования, на которые приходится основная нагрузка строительной конструкции. Чем выше масса возводимого здания, тем больше должно быть сечение арматуры. Наименьший диаметр силовых прутьев составляет 10 мм. Вертикально и поперечно расположенные стержни, которые не подвергаются большим нагрузкам, могут быть гладкими. В этом случае может быть использована марка арматуры более низкого класса. Вертикальные монтажные прутья имеют диаметр от 4 до 8 мм.

Арматурная решетка должна полностью находиться в массе бетонного основания, расстояние до его краев составляет не менее 5 см. Увеличивать это расстояние не нужно, так как при этом уменьшится общее поперечное сечение арматурной решетки и ее несущая способность. При этом решетка играет роль металлической балки, усиливающей противостояние бетонной ленты нагрузкам на изгиб.

Арматура в бетонной плите основания

Обустройство фундамента в виде сплошной бетонной плиты требует большого расхода строительных материалов, в том числе арматуры. Плитный фундамент способен выдерживать большие нагрузки, для него используется ребристая арматура диаметром от 10 до 16 мм. Прутья укладываются в горизонтальной плоскости, образуя решетку с ячейкой 200*200 мм.

При толщине плиты меньше 15 сантиметров применяется один пояс, если бетонное основание толще, выполняется не менее двух слоев армирования. Расходы на покупку арматуры для такого вида фундамента составляют около 20% от стоимости работ по его обустройству. Возведение плитного фундамента требует больших материальных затрат, но зато он очень надежен и обладает длительным сроком службы.

Армирование свайного фундамента

Свайный фундамент представляет собой заглубленные в землю опоры, заливаемые бетоном. В вертикальном направлении сваи армируются ребристыми прутьями, имеющими в диаметре десять миллиметров.

Горизонтально расположенные гладкие прутья диаметром 4 мм не испытывают нагрузки и используются как вязальный материал для образования единого каркаса. В зависимости от поперечного сечения сваи, применяется от двух до четырех вертикально расположенных прутьев, длина которых должна соответствовать длине столба, несколько превышая его.

Надеемся, что изложенная информация поможет Вам правильно определиться с выбором каркаса для фундамента. Далее следует видеоролик с полезной информацией о выборе арматуры.

Обязательно ли использовать арматуру

Прежде чем выбрать способ заливки фундамента, исследуйте местность, на которой собираетесь строить. Есть ли в вашей местности грунтовые воды, какие свойства имеет грунт, существует ли вероятность затопления во время весеннего паводка, как глубоко промерзает почва, если ли риск землетрясений — все это нужно учитывать.

Бетон обладает высокой прочностью на сжатие и крайне низкой прочностью на растяжение — даже незначительные движения земли вызывает появления трещин и разрывов в основании дома.

Инженерно-геологическую диагностику почвы нужно сделать на начальных этапах проектирования, а результаты лабораторных исследований покажут, нужна ли арматура.

В большинстве случаев армирование необходимо, в нашей стране преобладают грунты с высокой степенью подвижности. Армирующие пруты в несколько раз повышают устойчивость бетона к растяжению, придают ему эластичность, продлевают срок службы фундамента.

Если же вы уверены, что армировать основание не надо: грунт в вашей местности неподвижен и крайне прочен, грунтовые воды отсутствуют и нет сейсмической опасности, то никто не в праве вас разубеждать. Вы принимаете решение на свой страх и риск. Сэкономив деньги, вы берете на себя ответственность за все возможные риски.

Отказываясь от армирования основания дома, подпишите с бригадой строителей дополнение к договору, где будет прописано, что вы не будете предъявлять к ним претензии, если фундамент треснет или просядет.

Необходимость армирования

Часто фундамент испытывает очень неравномерные нагрузки. Это вызвано либо неоднородным грунтом, либо конструкционными различиями отдельных частей сооружения, на нем возведенного. Бетон в данном случае препятствует сжатию конструкции, а металл противостоит растяжению

Как раз в зонах растяжения чаще всего образуются трещины, поэтому очень важно осуществлять армирование любого фундамента, особенно ленточного. Для качественного армирования, кроме точных расчетов, вам понадобится только арматура

При строительстве частных домов или загородных коттеджей и садовых домиков чаще всего используется арматура. Диаметр ее может варьироваться от 6 до 14 мм. Для того чтобы собрать арматурный каркас, то есть соединить все прутья в одну целую конструкцию, применяют вязальную проволоку.

Стеклопластиковая или металлическая (стальная) арматура – сравнительная характеристика

Если еще не решили какую арматуру выбрать, то нужно взвесить все плюсы и минусы обоих видов армирующего материала.

Преимущества стальной арматуры:

  • прочность (при равном удельном весе в 9 раз прочнее, чем
    композитная. При одинаковом диаметре, стеклопластиковая арматура в 4 раза
    легче);
  • упругость (выдерживает большую нагрузку на прогиб);
  • доступность;
  • сложное, но возможное изгибание прута;
  • устойчивость к внешнему воздействию;
  • диапазон диаметров от 6 до 80 мм;
  • максимальная длина 11,7 м.

Преимущества стеклопластиковой арматуры:

  • низкая себестоимость (практически равноценна со стальной –
    разница в 30% в пользу стеклопластика, но из-за меньшего веса удается
    значительно снизить затраты на транспортировке);
  • предусмотрена любая строительная длина стержня;
  • удобная транспортировка (малый вес + упрощение
    погрузочно-разгрузочных работ);
  • легкий вес (почти в 4 раза легче стальной при одинаковом
    диаметре);
  • высокий показатель упругости;
  • высокая прочность на разрыв (в 2,5 раза больше чем у
    металла);
  • не проводит тепло (способствует дополнительному повышению
    сохранности тепла, исключает образование «мостиков холода», в отличие от
    использования металлической арматуры);
  • спокойно переносит критически низкие (до – 70 °C) и высокие
    температуры (до + 100 °C);
  • радиопрозрачна (не создает электромагнитных помех, не
    экранирует);
  • не проводит электричество (диэлектрик);
  • сохраняет свои свойств при воздействии солей (морская вода),
    щелочей и кислот;
  • не подвержена появлению коррозии (можно использовать в
    агрессивной среде, в условиях контакта с водой);
  • диапазон диаметров от 4 до 20 мм.

Сравнение стеклопластиковой арматуры со стальной (металлической)

(сравнивание отличий подробно описано в таблице)

Сравнение стеклопластиковой арматуры со стальной (металлической) – таблица

Монтаж ленточного фундамента

Делая выбор основы для двухэтажного дома, рекомендуется учитывать сложность установки и материальные затраты. Наиболее удобный, экономичный и прочный вариант — это ленточный тип. Перед монтажом необходимо рассчитать ширину основы, а также толщину, непосредственно зависящую от используемого материала. Наименьшая ширина у железобетона, потом у бетона, а самое широкое основание необходимо делать для натурального камня, что обусловлено весом материала.

Заглубление зависит от типа материала будущего строения и соотнесения с точкой промерзания грунта. Высота фундамента варьируется от индивидуальных потребностей заказчика и его предпочтений. Если существует угроза затопления естественно высота должна быть увеличена.

Существуют типовые стандарты, предлагающие для дерева высоту от 35-40 см, а для кирпича и газобетона от 20 см. Кроме этого, рекомендуется прибавлять ещё 10 см к высоте снежного покрова, который является наиболее характерным для места строительства.

Основные этапы монтажа ленточного фундамента:

  • составляется предварительный чертеж;
  • производится разметка и копка траншеи;
  • укладка подушки, ее увлажнение, и трамбовка;
  • делается армирование;
  • устройство опалубки;
    Элементы опалубки ленточного фундамента с размерами
  • заливка бетона;
  • сушка.

Армирование — это основной этап в ленточном основании, поскольку именно каркас из арматуры создаёт крепкую конструкцию. Обычно используются прутья диаметром 12-16 мм. Интервал между прутьями около 30 см и может варьироваться в зависимости от индивидуальных показателей постройки.

Заливку необходимо проводить в один или максимум два этапа, чтобы сохранить монолитность конструкции. При ручном замесе или с использованием частной бетономешалки такого достичь тяжело, поэтому лучше прибегнуть к заводскому бетону. После окончательной заливки необходимо обеспечить высокий уровень изоляции. Подушка может быть сделана из песка, гравия, их смеси или бетона, что обосновывает плотность грунта.

Расчет армирования

При расчете арматуры для ленточного фундамента необходимо будет учесть следующее:

  1. Арматура ребристого профиля позволяет достичь максимального сцепления с бетонной заливкой. Диаметр арматуры в данном случае определяющего значения не имеет.
  2. Уложенная вдоль периметра арматура должна отстоять от стенок опалубки, от дна траншеи и от верхней части сооружаемого фундамента не менее чем на 50-60 мм. Тем самым вы скроете стальные пруты в бетоне и защитите их от коррозии.
  3. У ленточного фундамента максимальная зона растяжения находится на поверхности, поэтому заглублять арматуру в бетонную заливку не нужно.
  4. • Например, у фундамента шириной 400 мм зазор между продольными прутами составит 300 мм в горизонтали и от 150 до 300 мм в вертикальной плоскости, в зависимости от глубины.
  5. Для поперечных и вертикальных элементов армирования можно использовать гладкие прутки, диаметр которых составит 6-8 мм. Нагрузка на них будет гораздо меньше, чем на продольные элементы.
  6. Расстояние между вертикальными и поперечными элементами должно быть 150-350 мм. Допускается увеличение до 500-600 мм.

Виды, марки арматуры

Во время выбора материала обязательно следует учесть такие характеристики арматуры, как:

  1. Вид.
  2. Класс.
  3. Марка стали. Из нее изготавливаются стержни.

В настоящее время в строительстве существует три основных вида арматуры. К ним можно отнести следующие:

  1. Горячекатаная. Такую арматуру принято обозначать маркировкой А.
  2. Канатная. Такой вид имеет свое обозначение в виде буквы К.
  3. Холоднодеформированная. Она имеет обозначение в виде маркировки Вр.

Для фундамента используется горячекатаная сталь. Ее производят по ГОСТу 5781 -81*. Что касается холоднодеформированной стали, то ее также применяют для фундамента, однако очень редко. Перед тем как ее установить, требуется проведение расчетов по предельному состоянию. А вот канатная арматура более прочная, но ее закладка для строительства экономически невыгодна.

Очень часто люди спрашивают, какой класс арматуры нужен для фундамента? Стоит отметить, что для строительства дома используется арматура, класс которой не ниже А400. Некоторые заводы-изготовители по-прежнему продолжают пользоваться старой маркировкой, в этом случае необходимо заказывать арматуру классом не ниже А111.

С точки зрения экономии более высокий класс выбирать можно, но невыгодно. А вот что касается классов стали А240 И А400, то их для фундамента использовать ни в коем случае нельзя.

Очень важно во время покупки стали грамотно выбрать ее. Если речь идет о строительстве частного дома, то никаких проблем при выборе, как правило, не возникает

А если объем работы гораздо больше, то стержни следует заказывать на заводе. Для этого необходимо составить заявку, в ней указать марку стали. Если в заявке этого не прописать, то завод назначит ее сам.

Общая схема армирования

Существует две основные схемы армирования ленты:

  • С четырьмя прутами. Каркас состоит из двух прутков сверху и двух снизу. Применяется при ширине ленты менее 50 см.
  • С шестью прутами. Изготавливается две горизонтальные решетки по три прута, расположенные внутри отливки одна сверху, на 5-7 см под поверхностью бетона, другая — на такой же высоте над основанием ленты.

Выбор схемы обусловлен требованиями СНиП. Расстояние между двумя соседними прутьями не должно превышать 40 см. Если ширина основания велика и не позволяет обеспечить требование СНиП, применяют вторую схему с тремя стержнями в каждой решетке.

Поверхность арматуры

Многие люди задаются вопросом, какая нужна арматура для фундамента? Рассмотрим более подробно. Арматура может иметь абсолютно различные поверхности. К ним можно отнести следующие:

  1. Рифленая. На поверхности этого изделия имеются специальные выступы. Благодаря им обеспечивается наиболее прочное соединение с бетонной смесью. Причем такой материал может иметь абсолютно различную форму: серповидную и даже комбинированную. Наиболее прочной является серповидная форма. Поэтому в строительной отрасли ее используют чаще всего.
  2. Гладкая. На таком изделии отсутствует профиль на поверхности. Из-за этого материал не обладает хорошим сцеплением с бетоном. Стержни в большинстве случаев используют для изготовления стяжки пола.

Особенности конструкции

Ленточный фундамент – это замкнутый контур из железобетонных балок, заложенный по периметру здания и под несущими стенами, и передающий нагрузку здания подлежащему грунту. На нем строят как легкие садовые домики и каркасные дома, так и тяжелые монолитные «замки» и каменные коттеджи: несущая способность зависит от ширины и высоты ленты. На прочных грунтах на ленточном фундаменте строят даже многоквартирные дома в двенадцать этажей. Также именно этот тип фундамента используют для домов с цокольными этажами и подвалами – лента рассматривается, как стена подвала.

Для такой конструкции годятся почти все типы грунтов, кроме неустойчивых торфянистых – поэтому на слабонесущих и обводненных землях Ленинградской области дома ставят сложных и дорогих фундаментах, а в Москве такие конструкции будут лишней тратой денег.

Ленточный фундамент обычно устраивают на подушке из песка средней фракции с виброуплотнением через каждый 100 мм. Глубина конструкции рассчитывается с учетом особенностей участка:

  • наличие или отсутствие подвальных помещений;
  • глубина залегания грунта;
  • вес и другие характеристики здания.

al185Модератор FORUMHOUSE

Фундамент следует строить не по хотелкам и фанатично красивым идеям, а по расчету. Фундамент в ИЖС рассчитывается на расчетное сопротивление грунта основания и под нагрузки объекта, с обязательным учетом возможных неблагоприятных факторов: гидрогеологических, сил морозного пучения, неоднородности основания, просадочных и набухающих грунтов.

Все деформированные дома с перекошенными проемами построены на неправильном фундаменте, рассчитанном и построенном без учета особенностей грунта, уровня грунтовых вод, веса дома и т.п.

В зависимости от особенностей конструкции и глубины заложения выделяют несколько видов ленточных фундаментов.

По конструкции:

Тип Особенности конструкции
Монолитный Цельная отливка из железобетона с высокими показателями прочностями и максимальной несущей способностью. Ее заливают за один прием. Арматура должна быть качественной, соответствующего сечения – это дает устойчивость к изгибающим нагрузкам.
Сборный Состоит из заводских фундаментных блоков (ФБС). Несколько проигрывает монолитной ленте по эксплуатационным свойствам, часто применяется в малоэтажном строительстве. Для повышения устойчивости и долговечности таких ленточных фундаментов делают песчаную подушку, на нее устраивают специализированные железобетонные подошвы ФЛ, а уже поверх них на цементно-песчаный раствор кладут ФБС. Сверху эту конструкцию может завершать армопояс – для прочности и равномерного распределения нагрузок.

По глубине залегания

Тип На каких грунтах используется
Незаглубленный Только на скалах и стопроцентно неподвижных грунтах, поэтому делают его крайне редко и не для домов, а для хозяйственных строений. Такой ленточный фундамент делают только монолитным.
Мелкозаглубленный На прочных грунтах, которые не подвержены морозному пучению. Закладывают на глубину меньше уровня промерзания грунта.
Полнозаглубленный. Подходит почти для всех грунтов и гидрогеологических условий, заглубляется ниже расчетной глубины промерзания (но не на твердых глинах и песчаных грунтах с низким УГВ). Выполняется в траншеях и котлованах с обратной засыпкой.

Такое количество разновидностей ленточного фундамента, как молнолитного, так и из блоков позволяет сделать правильный выбор для условий конкретного участка и получить хороший результат. У ленточного фундамента один большой недостаток (не считая обилия земляных работ и времени, которое уйдет на созревание бетона после заливки) – он может получиться дорогим, поэтому, если речь идет о легких постройках, лучше не выбрать другой вариант. Но все же ленточный фундамент имеет очевидные преимущества, это:

  • долгий срок службы;
  • высокая несущая способность;
  • нагрузки дома равномерно распределены на грунтовое основание;
  • технология строительства довольно проста.

Заливка прямо в землю, или так называемый «кубанский вариант» ленточного фундамента является нарушением технологии, на FORUMHOUSE от этого предостерегают.

RNikonovУчастник FORUMHOUSE

Устройство ленточного фундамента с заливкой «в землю» считаю недопустимым. Сделать ленту «в землю» качественно почти невозможно.

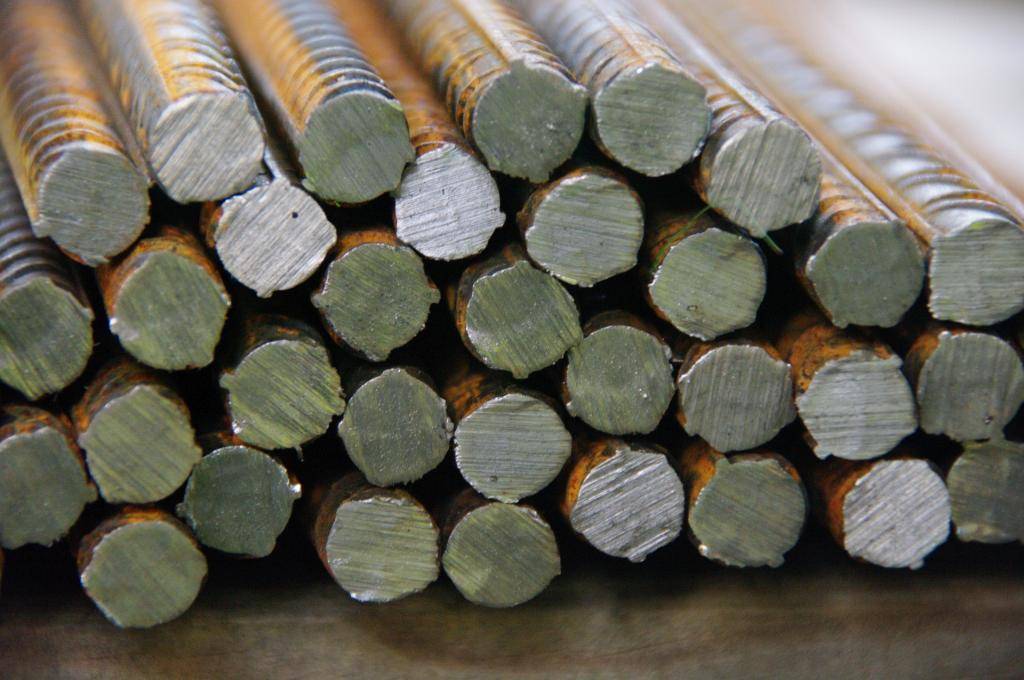

Что такое арматура и ее основные свойства

Стержень представляет собой проволоку или прутья определенной длины и диаметра. В качестве материала для изготовления, как правило, применяется сталь различных марок. В последние годы применяется стеклопластиковая арматура, обладающая рядом преимуществ, по сравнению с традиционной металлической. Однако, область ее применения и доступность этой разновидности изделия пока сравнительно невелика.

Колонны из арматуры диаметром 14 мм

Арматура, которая используется при строительстве для создания железобетонных конструкций, делится на два основных типа – рабочую и конструктивную. В первом случае материал используется для увеличения прочностных параметров готового изделия. Он представляет собой продольные прутья, которые располагаются по длине фундамента. Основные параметры арматуры, от которых зависит несущая способность готовой конструкции – диаметр используемых прутьев и марка применяемой при изготовлении стали.

Арматура в ленточном фундаменте, вязка каркаса

Конструктивный тип арматуры применяется для того, чтобы обеспечить правильное расположение рабочих прутьев внутри фундамента или другого железобетонного изделия. Главное требование, которое предъявляется при этом – достаточная для обеспечения надежного соединения и закрепления в определенном месте прочность прутьев или проволоки, нередко применяемой в подобных целях.
