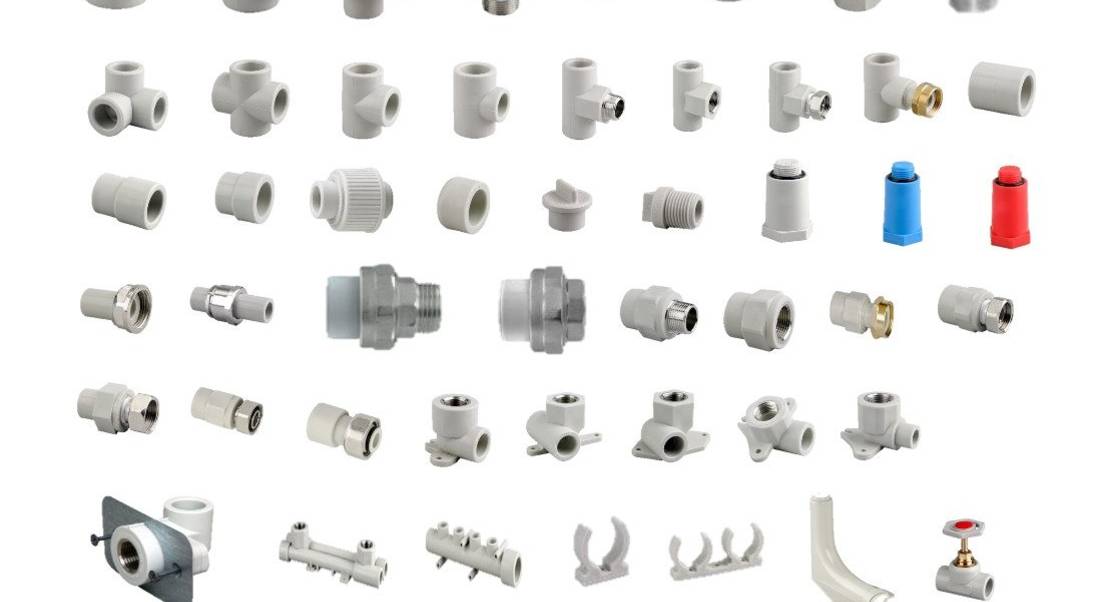

Виды фитингов для полипропиленовых труб
Конфигурация и размеры фитингов могут существенно отличаться. Производители предлагают большой ассортимент, в котором несложно запутаться. Предлагаем познакомиться с основными разновидностями, чтобы вам было проще сделать выбор.
Для каждого стыка требуется подходящий фитинг
Муфта и переходник
Муфты используются для соединения двух равнозначных по диаметру отрезков труб. Внешне они похожи на втулку. Размеры фитинга выбираются с учётом поперечных размеров соединяемых элементов.
Муфта поможет сформировать прочное соединение
Переходник выполняет ту же функцию, что и муфта. Однако используется для стыкования элементов с различными поперечными размерами. С одной стороны в данный фитинг вставляется полипропиленовая труба меньшего диаметра, с другой – большего. Позволяет соединять части трубопроводов, изготовленные из различных материалов. Для металлических предусматривается резьба.
Возможно соединение труб разного диаметра
Уголок, тройник и крестовина
Несмотря на пластичность полипропилена, его изгиб является нежелательным явлением. В этих местах материал становится тоньше, что может привести к прорыву труб при подаче транспортируемой среды под давлением. Также в месте изгиба уменьшается пропускная способность.
Величина угла может отличаться
Используя угольники, можно сформировать необходимый загиб в местах поворота трубопровода. Формируемый угол может иметь разную величину: либо 45º, либо 90º. В зависимости от исполнения, фитинг может использоваться для соединения труб одного и разных диаметров. Некоторые изделия выполняют одновременную функцию переходника. Они могут использоваться для стыковки металлической и полипропиленовой трубы.
Возможно соединение труб из разных материалов
Тройники и крестовины устанавливаются в местах разветвления трубопровода. Допускают соединение под разными углами. Могут иметь различную конфигурацию. Для устройства системы отопления используются сварные фитинги, не имеющие резьбы. У них внутренняя поверхность выполняется гладкой. Если необходимо соединение элементов трубопровода из разных материалов, используются тройники либо крестовины, у которых предусмотрена резьба в одном либо нескольких отводах.
Конфигурация выбирается с учётом направления отводов
Обвод и компенсаторы
Если необходимо пустить транспортируемую среду в обход определённого отрезка трубопровода, используется обвод. Данный фитинг имеет характерную изогнутую форму. Вваривается в трубопроводную систему в нужном месте. Длина и высота изгиба выбирается индивидуально, с учётом конфигурации участка полипропиленовой трубы.
Геометрические параметры обводов могут существенно отличаться
Для нивелирования последствий температурного расширения используются компенсаторы. Они имеют форму петли.
Компенсатор имеет характерную конфигурацию
Американка
В состав подобных разборных фитингов входит муфта и накидная гайка. Используются преимущественно в системах, нуждающихся в периодической чистке и снятии элементов. Нередко монтируются перед счётчиками.
Американка удобна в обслуживании
Краны, вентили и заглушки
Для отсечки движения смеси по определенной ветке трубопровода используются краны либо вентили. С помощью вентилей можно регулировать скорость потока либо полностью его перекрывать. Полипропиленовые фитинги ввариваются в состав системы. Не исключается использование кранов и вентилей из латуни. Для их подсоединения используются переходники, предназначенные для соединения элементов из разных материалов.
Кран позволяет перекрыть поток
В местах, где полипропиленовый трубопровод заканчивается, устанавливаются заглушки. Они могут иметь различную конфигурацию и размер. Выбор делается с учётом особенностей конкретной трубопроводной системы. Могут устанавливаться посредством пайки либо резьбового соединения. Первый вариант может носить временный либо постоянный характер. Резьбовое соединение используется преимущественно для временного перекрытия отвода. Необходимый уровень герметизации достигается за счёт специального уплотнительного колечка, входящего в комплект поставки.
Форма заглушки выбирается индивидуально
Фиксаторы и крепёж
Для установки и обеспечения требуемого пространственного положения всех элементов системы используются фиксаторы и крепёж. Он может иметь самую разнообразную конфигурацию.
Клипса – один из видов крепёжных элементов для полипропиленовых труб
Выбираем фитинги для полипропиленовых труб: что следует обязательно учесть
Чтобы приобрести подходящий фитинг, мы советуем обратить внимание на:
- особенности эксплуатации трубопроводной системы. Внимания заслуживает не только максимальное давление, температура внутри системы, но и окружающая среда;
- назначение. Следует убедиться, что выбранный фитинг предназначен для полипропиленовых труб, а не ПВХ;
- способ соединения. При выборе сварки следует убедиться в наличии необходимого оборудования;
- конструктивные особенности и геометрические параметры;
- гарантийный срок службы. У известных производителей он обычно 7 и более лет.
При большом ассортименте бывает сложно сделать правильный выбор
Канализационные муфты
Пластиковые канализации в последнее время протягивают чаще, чем другие. Такие системы отличаются химической инертностью и стойкостью к гниению, и другими положительными характеристиками пластика.
Специалисты говорят, что фитинги для пластиковых канализационных труб отлично противостоят коррозийным процессам, и стойки к кислородной диффузии. Внутреннее сечение канализационных соединительных элементов не меняется при изменении температуры, следовательно, они могут простоять очень длительный период. Самым экономичным вариантом таких муфт являются виды из пластика, в данной области – это идеальное решение для использования.
Существующие виды
Фитинги для труб из полипропилена подбираются по наружному диаметру используемых в проекте коммуникаций. Для соединения отдельных участков трубопровода обычно используется раструбное или стыковое соединение. Первый вариант из двух названных является более надежным, так как предполагает использование фитинга на участке стыка двух труб. Благодаря этому снижается вероятность деформации соединений, возникающих под воздействием перепадов давлений в системе коммуникаций.
Существуют следующие виды фитингов для полипропиленовых труб:
1. Переходники и муфты – изделия, полые внутри, которые позволяют состыковать трубы одного или разных диаметров. Причем в первом случае всегда применяются муфты, а во втором – переходники. К слову сказать, последние из названных элементов встречаются и в исполнении, которое задействуется для соединения полипропиленовых и металлических труб. Соответственно, внутри такое изделие имеет резьбу, которая покрывает лишь часть внутренней поверхности.
Самые простые из тех, какие бывают фитинги для полипропиленовых труб
2. Уголки разных конфигураций (45о, 90о). Несмотря на то, что полипропилен, как материал, довольно пластичен, так как подвержен деформациям при непосредственном длительном воздействии высоких температур, не следует использовать такую возможность при монтаже трубопровода. Это объясняется довольно просто: в местах изгибов материал истончается, что в скором времени приведет к разрыву на данном участке.
Есть и другая сторона вопроса: деформация трубы в виде «морщин», что в свою очередь приводит к снижению пропускной способности изделия. Соответственно, во избежание возникновения ряда проблем весьма рекомендуется использовать специально созданные детали, посредством которых можно организовать угловое соединение труб.
3. Элементы разводки: крестовины, тройники. Такие полипропиленовые фитинги обычно применяются в случае, когда необходимо развести коммуникации на несколько ветвей от основной линии. Помимо исполнений, отводящие части которых выполнены под прямым углом относительно друг друга, существуют и другие варианты, позволяющие произвести разводку труб под непрямым углом. Встречаются также изделия, одна отводящая часть которых имеет резьбу для удобства соединения с запорной арматурой.
Такого рода изделия служат для формирования трубопровода в разных плоскостях
4. Обводные элементы – позволяют организовать сложную систему коммуникаций, когда требуется установка в непосредственной близости с другими трубами
При этом важно лишь наиболее точно рассчитать место установки данного элемента, чтобы изгиб пришелся в точности на требуемый участок
Такие фитинги позволяют проводить коммуникации с изгибами
5. Запорные элементы: краны, вентили. Это могут быть безрезьбовые фитинги с полимерным вентилем или изделия с резьбой.
6. Заглушки. Используются в случае, когда нужно закрыть линию трубопровода. Встречаются с резьбой и без нее.
Полипропиленовые заглушки
7. Фитинги «американки» — изделия, выполненные в виде муфты с накидной гайкой. Обычно подобный резьбовый фитинг для полипропиленовых труб используется в ситуациях, когда планируется частый демонтаж отдельных элементов системы для соединения полипропиленовых труб с металлическими трубами.
Такие фитинги позволяют при необходимости быстро произвести демонтаж труб
Дополнительно к вышеперечисленным элементам нужно отнести еще и крепежные изделия, посредством которых осуществляется установка трубопровода. Их основная функция – фиксация труб на разных поверхностях.
А подробная инструкция по пайке полипропиленовых труб поможет вам выполнить работу легко, быстро и качественно.
Об особенностях монтажа пресс-фитингов для труб из металлопластика рассказано на этой странице http://okanalizacii.ru/truby/fitingi/pressphitingi-dlya-metalloplastikovyh-trub.html
Стыковка труб из полипропилена
Если для устройства инженерных сетей вы применяете трубы полипропиленовые — как соединить трубопровод зависит от его диаметра. Полипропиленовые трубы PN20 и армированные алюминиевой фольгой PN25 диаметром до 63 мм соединяют раструбной или муфтовой сваркой. Для соединения прямых участков используют муфты соединительные для полипропиленовых труб, а для создания резьбовых и других стыковочных узлов – соответствующие фитинги, имеющие раструб.
- для передачи холодной воды в системах с высоким давлением,
- в системах отопления с низким давлением,
- в «тёплых» полах.
Для сварки полипропиленовых труб, диаметр которых более 63 мм, в основном, применяют стыковую сварку, которая не требует использования дополнительных деталей.Но если имеются фитинги нужного диаметра,можно применятьмуфтовую сварку. Технология соединения полипропиленовых труб большого диаметра в качестве разборного соединения рекомендует фланцевый стык.
Как соединить полипропиленые изделия раструбной сваркой
В качестве инструмента для создания неразъёмного соединения ПП труб применяют сварочные аппараты, оснащённые специальными насадками, покрытыми тефлоном – антипригарным материалом. Стандартные насадки имеют диаметр от 16 до 40 мм. В процессе сварочных работ необходимо очищать насадки брезентовой ветошью или деревянным скребком после каждой выполненной операции.
Аппарат для сварки необходимо установить на ровной поверхности и закрепить на нём насадки требуемого диаметра. Для соединения полипропиленовых труб температура процесса составляет примерно 2600С.
Время нагрева, позволяющее решить проблему, как соединить полипропиленовые трубы герметично, зависит от температуры окружающего воздуха и составляет 10-15 минут. При температуре ниже нуля на месте производства работ сварку полипропиленовых труб проводить запрещено. Общее правило, касающееся вопроса, как соединяются полипропиленовые трубы, – не разогретый фитинг должен иметь несколько меньший внутренний диаметр, чем наружный диаметр трубы.
Первая сварка проводится примерно через пять минут после нагрева паяльника. Полипропиленовые трубы — как соединять их с помощьюраструбной сварки давайте разбираться вместе.
Специальными ножницами или труборезом отрезают изделие под прямым углом. Раструб фитинга и конец трубы очищают от грязи, обезжиривают спиртом или мыльной водой, просушивают. Сварочный аппарат должен находиться во включенном состоянии на протяжении всего сварочного процесса. Нагрев проводится одновременно для трубы и фитинга.
Недогрев может стать причиной того, что соединяемые элементы не достигнут требуемой температуры вязкой пластичности. Это приведёт к образованию ненадёжного соединения. Если детали будут перегреты, то возникнет возможность утраты их формы. При появлении чрезмерной липкости материала трубу будет затруднительно соединить с фитингом. При приложении усилия образуется соединение с зауженным внутренним диаметром.
Время нагрева определяется специальными таблицами, по его окончании детали соосно соединяют друг с другом быстрым движением. После сварки нужно выдержать время охлаждения соединённых элементов, особенно тонкостенных. Любые деформации в этот период недопустимы. Неудачное соединение можно исправить, только вырезав фитинг.
Соединение полипропиленовых труб, армированных алюминиевой фольгой
Соединение полипропилена с алюминиевой прослойкой имеет некоторые особенности. Для работы с ним потребуется специальный инструмент – шейвер, которым с трубы снимают верхние слои из полипропилена и алюминия. Величина раструба фитинга рассчитана так, что в него может войти труба, у которой удалены верхние слои.
Однако, если вы используете изделия, соединительные детали и инструмент, произведенные одной фирмой, то, скорее всего, вычисления не потребуются. Шейвер снимет верхние слои точно на глубину сварки, а размеры насадок не позволят вставить трубу на глубину, превышающую требуемую.

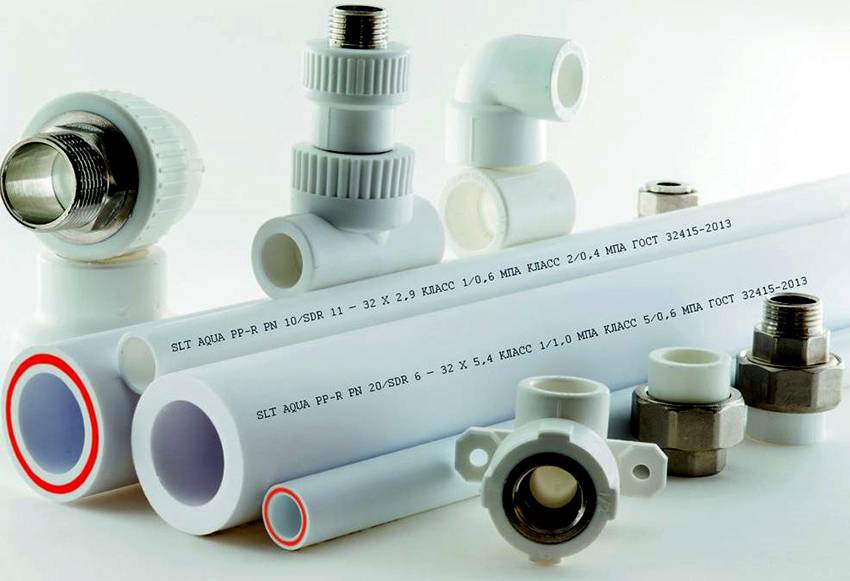

Особенности полипропиленовых труб и фитингов к ним
Полипропиленовые трубы пользуются большой популярностью при монтаже систем горячего и холодного водоснабжения, отопления радиаторного и напольного типа. Это объясняется тем, что изделия характеризуются прочностью, коррозионной устойчивостью, долговечностью, стойкостью к высоким температурам, способностью переносить заморозку и оттаивание без изменения структуры
Благодаря наличию гладкой внутренней поверхности система не засоряется, в ней не накапливаются отложения, что важно для безнапорных канализационных сетей
Полипропиленовые трубы являются прочными и долговечными
Изделия из полипропилена (фото это наглядно отображают), могут быть цельными и армированными. Первый тип подходит для организации магистрали холодного водоснабжения, а второй более предпочтителен для монтажа системы подачи горячей воды и сети отопления. Это объясняется тем, что цельные трубы под воздействием высоких температур способны деформироваться в длину, чего лишены армированные изделия вследствие наличия каркаса из стекловолокна или алюминиевой фольги. Это способствует низкому коэффициенту температурного расширения.
Для стыкования труб одинакового или разного диаметра, образования разветвлений, углов и обводов используются специальные элементы, именуемые фитингами для полипропилена. Благодаря таким фасонным частям можно перекрыть систему, при необходимости осуществить ее демонтаж. При помощи этих соединительных элементов создают магистральную сеть любой конфигурации и сложности.
Соединение полипропиленовых труб и фитингов осуществляется посредством пайки составных элементов системы. В результате удается получить надежные и герметичные соединения, что является гарантией бесперебойной и долговечной работы сети. Процесс осуществляется быстро и легко благодаря тому, что полипропиленовые изделия являются химически нейтральными.
Как правильно выбрать фитинги для труб
Приобрести необходимые элементы для монтажа очень трудно, в особенности, если не знать определенные технические характеристики основной системы, куда нужно монтировать фитинги.
Следует обращать внимание на такие элементы, как:
Материал арматуры должен быть совместим с материалом труб. Он должен относится к типу полипропилена, обладающий определенными техническими особенностями, например, если трубы изготовлены из полипропилена, который может выдерживать только холодную воду, то стоит брать фитинги, изготовленные из этого же материала и с такими же характеристиками;
Диаметр сечения – трубы и фитинги должны быть совместимы по диаметру
Обратите внимание при покупке фитинга на его маркировку, которая находится на корпусе. Она должна быть такая же, как и у труб, с которыми вы хотите применить купленный фитинг;
Толщина стенки – конструкции могут быть рассчитаны на работу в различных температурных значениях и при разных давлениях
Необходимо также обращать внимание на маркировки, ведь именно они помогут вам выбрать именно то изделие, которое будет максимально сопоставляться с основной системой труб в вашем трубопроводе.
При приобретении изделий следует обращать внимание на производителя, отзывы покупателей на различных сайтах и на цены, которые предлагает рынок. Чаще всего фитинги продаются по достаточно низкой цене, поэтому приобретение подобного изделия не должна составить вам особых проблем
Вообще, после покупки фитингов мы советуем не заниматься самостоятельным монтажом их в систему. Лучше нанять специалиста в данном деле и довериться его профессионализму, чем потом иметь проблемы и пытаться их решить.
Виды фитингов для канализационных труб. Какие бывают канализационные трубы
Канализационные трубы по применению делятся на 2 типа:
- для внутренней разводки;
- для наружной сборки.
По материалу изготовления:
- чугунные;
- пластиковые.
Чугунные канализационные трубы и соединительные детали к ним выпускаются как для внутренней разводки, так и для монтажа наружных линий. Изделия из чугуна отличаются высокой прочностью, длительным сроком службы.
При этом высокая стоимость материалов, шероховатость внутренней поверхности, большой удельный вес чугуна являются недостатками деталей этого вида.
Продукция из пластика все прочнее занимает лидирующее место в этом направлении. Пластиковые трубы и фитинги изготавливают из разных материалов:
- поливинилхлорида (ПВХ);
- полипропилена (ПП);
- полиэтилена (ПЭТ).
Канализационные трубы ПВХ бывают напорными и безнапорными. Первые выпускаются с утолщенной стенкой, ребрами жесткости, увеличивающими прочность. Работают такие трубы с перепадами давления. Окраска — оранжевая.
Безнапорные трубы устанавливают в магистралях, рассчитанных на самотек, а также используют во внутренней разводке.
Гофрированные — используются при изменении направления линии без применения фитингов. Внутри — гладкая поверхность, снаружи — ребра жесткости, защищающие от разрушения при увеличенных динамических нагрузках.
Полипропиленовые (ПП) — характеризуются высокой прочностью, способностью выдерживать температуру до 100°С, устойчивостью к растворам бытовой химии. Устанавливаются в любых помещениях, их рекомендуется монтировать с целью приема стоков от посудомоечных и стиральных машин.
Усиленные гофрированным слоем, применяются при сборке наружных магистральных линий. Между собой соединяются муфтами.
Полиэтиленовые (ПЭТ) — сдвоенные гофрированные трубы применяются при монтаже линий за пределами помещения. Запас прочности позволяет монтировать их на глубину 10-15 м. Диапазон сечения — от 63 до 1200 мм.
Технология соединения полипропиленовых труб
Состыковку и соединение полипропиленовых труб можно выполнить посредством воздействия на их концы высокой температуры, путем установки соединительных фитингов, либо же посредством склеивания.
Аппарат для сварки полимерных изделий можно взять в аренду в строительном центре
С применением сварки
Соединить полипропиленовые трубы своими руками невозможно без так называемого «утюга» – сварочного аппарата, работающего от электросети.
Не имея необходимых навыков в работе с устройством, перед выполнением основных манипуляций стоит потренироваться. Пробные состыковки дадут возможность определить силу надавливания и «поймать» оптимальный период выдержки. Поэтому материалы стоит приобрести с небольшим запасом.
- В местах будущей стыковки на трубах выполняют срезы, торцы тщательно зачищают. На торцах с помощью маркера делают пометки, указывающие на глубину погружения концов в нагревательное устройство. Сам паяльник разогревают до 270°С.
- На насадки раскаленного паяльника строго перпендикулярно надевают концы труб и элементы соединения.
- Выдержав 10-15 секунд для расплава, разогретые элементы снимают с насадок и соединяют между собой, слегка придавливая, но не проворачивая.
- Состыкованные детали оставляют на несколько минут в зафиксированном положении до полного остывания.
Если все выполнено правильно, то на месте спайки образуется монолитное соединение без впадин и «наплывов».
При сварочном соединении труб, диаметр которых превышает 40 мм, применяют раструбную пайку. Но эту работу лучше поручить специалисту, знающему тонкости процесса и имеющего профессиональное оборудование.
Совет: Для создания прочных узлов элементы нагревают изнутри, а трубы – снаружи. При состыковке разогретых деталей по внутренней поверхности труб может образовываться небольшой бугорок, уменьшая проходимость трубы. Предупредить это можно путем продувки конструкции.
«Холодный» способ
Этот способ предполагает использование компрессионных фитингов. Для соединения полипропиленовых труб фитингами помимо основных элементов необходим лишь обжимной ключ.
Герметичность достигается за счет резинового уплотнителя, который зажимают этим ключом
- Выполнив срезы на концах, проверяют перпендикулярность кромки. С помощью мелкозернистой шкурки или проволочной мочалки зачищают торцы от заусениц.
- На конец трубы надевают стяжную гайку, направляя ее резьбой в сторону фитинга. После нее надевают компрессионное кольцо, размещая его длинным скосом к фитингу.
- На подготовленный торец нанизывают фитинг, вставляя его до упора о внутреннюю поверхность гнезда.
- Затягивают стяжную гайку, проверяют систему на герметичность.
В случае обнаружения течи при пробном запуске воды, все стыки уплотняют, а соединение подтягивают.
Клеевой вариант
В отличие от сварочного метода, предполагающего горячее воздействие, склеивание полипропиленовых труб осуществляется в холодном режиме. В основе метода лежит растворение наружной поверхности пластиковых элементов под действием химических соединений.
Клей наносят только на предварительно очищенные и обезжиренные торцы
Залогом прочности соединений является правильный выбор состава. При изготовлении клеевых составов производители добавляют в них вещества, выступающие компонентом полимерных труб. Поэтому при выборе клея стоит отдавать предпочтение составам, предназначенным для работы с полипропиленовыми изделиями.
Состав накладывают тонким слоем, после чего детали состыковывают и фиксируют в неподвижном положении на 10 секунд.
Герметичность стыков склеенных элементов проверяют уже через 15-20 минут, а испытание трубопровода на прочность – спустя сутки.
Виды и типы соединения фитингов
Английское слово «fit» означает собирать. Именно благодаря ему фитинг получил свое название. С помощью таких соединительных элементов стыкуются трубы в одной и разных плоскостях.
Они позволяют создавать разветвленные системы, обходить препятствия. При использовании фитингов стыкуются трубы одного или разного диаметра.
Производители выпускают соединительные элементы с резьбой и под пайку. Первый тип позволяет состыковать коммуникации из полипропилена со стальными трубами и арматурой в виде кранов и задвижек.
Вторая разновидность предназначена для соединения элементов из полимеров между собой методом пайки. Прежде всего, при использовании специального сварочного оборудования. Оно нагревает детали, поэтому их структура размягчается. Только после этого фитинг можно надеть на трубу.
Муфты и переходники

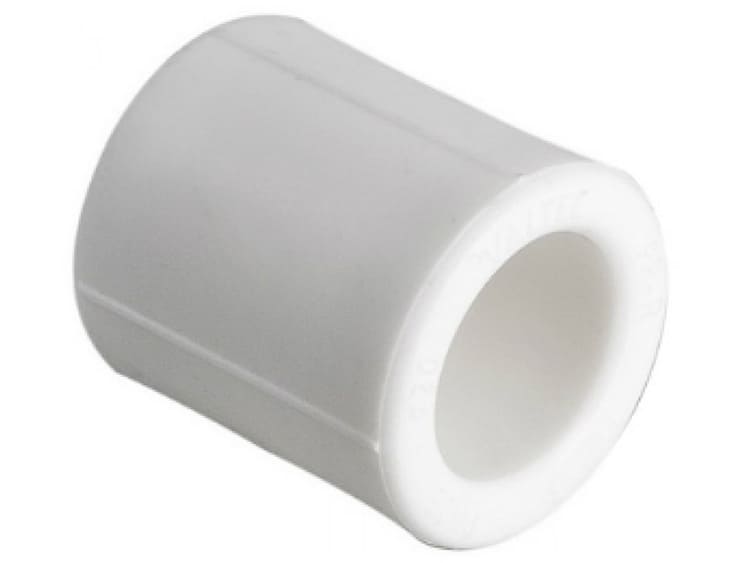

Самым простым фитингом полипропиленовых труб является муфта. Она изготавливается в виде бочонка, у которого внутренний диаметр соответствует размеру сечения трубы по внешней кромке.
Муфта пп
Муфты отличаются утолщенными стенками. Они используются для соединения труб одинакового диаметра, вставляемых в так называемый бочонок с двух сторон, если он полностью изготовлен из полипропилена. Когда на муфте имеется резьба, пайка выполняется только с одного края.
Муфта комбинированная пп
Переходник — элемент позволяющий соединить трубы разного диаметра. Используется при разветвленных систем с несколькими потребителями.
Переходник пп
С помощью переходников удается заузить диаметр коммуникации и создать в контуре избыточное давление.
Уголок, тройник и крестовина
В большинстве случаев инженерные коммуникации имеют разветвленную конструкцию. Для поворота системы на 90° и 45° используются уголки. Они формируют систему необходимой конфигурации. Ведь полипропилен — жесткий и упругий материал, гнущийся только после нагрева.
Однако такой способ не используется при прокладке коммуникаций. В результате, при изгибе изменяется размер сечения и толщина стенок труб. Это уменьшает прочностные характеристики системы. Следовательно, приводит нередко к появлению течи при увеличении давления и температуры перемещаемой среды.
Уголок пп
Уголки также выпускаются с внутренней 3/4 резьбой на одном конце. Они применяются во время монтажа смесителей.

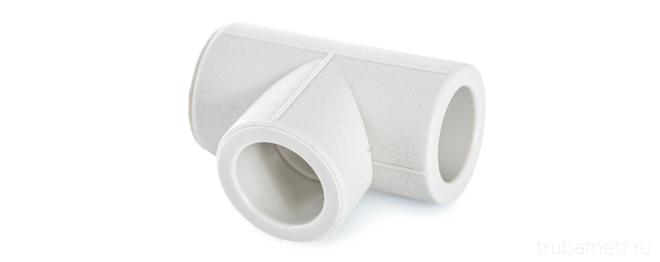

Тройник пп
Для разветвления инженерной коммуникации используются тройники и крестовины. Они позволяют свести вместе два или три отвода. Размеры фитингов для полиэтиленовых труб подбирают в зависимости от схемы.
Крестовина пп
Тройники и крестовины позволяют создавать отводы под прямым или острым углом. Этот вид фитингов выпускается также с резьбой на одном из концов. В этом случае они применяются при монтаже запорной арматуры.
Обвод и компенсаторы
Для обхода преград на пути прокладки систем применяются обводы. С их помощью создается более круглый изгиб, чем при использовании уголков. Обводы позволяют плавно изменить направление трубопроводов. Поэтому удается проложить коммуникации, отличающиеся более привлекательным и аккуратным внешним видом.
Обвод пп
Компенсаторы — детали инженерных систем, способные «поглотить» перепады давления и температуры в трубопроводах горячего водоснабжения и отопления. Они увеличивают надежность, и сохраняют целостность сетей. Выпускается несколько готовых решений. Полипропиленовые компенсаторы изготавливаются в форме петли.

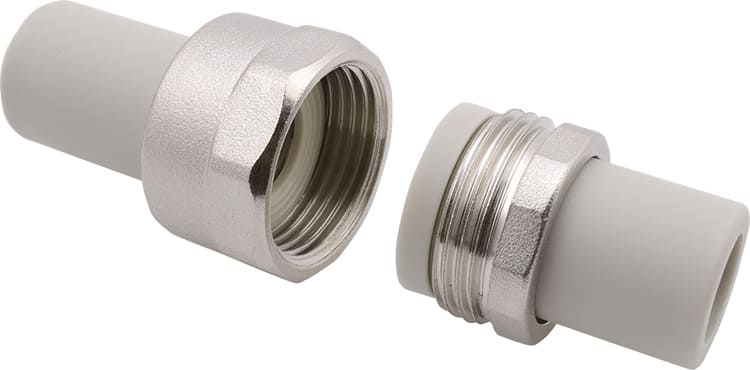

Фитинг американка
Монтажный процесс ПП систем позволяет облегчить американка. Это элемент из металла и пластика с резиновой вставкой. Детали используются для разъемных герметичных соединений.
Американка пп
Такие фитинги с внутренней или наружной резьбой с одной стороны применяются при установке запорных кранов, гидроаккумуляторов, циркуляционных насосов, радиаторов отопления и так далее.
Краны, вентили и заглушки
Во время эксплуатации инженерных коммуникаций нередко приходится перекрывать воду. Это достигается с помощью установки кранов и вентилей. Они могут быть изготовлены из полипропилена или латуни.
Вентиль пп
В первом случае детали впаиваются в системы. Во втором — дополнительно применяются переходники. Следовательно, позволяющие выполнить резьбовое соединение деталей сетей из разных материалов.
Кран пп
Заглушки применяются в местах, где заканчиваются трубопроводы из полипропилена.
Заглушка пп
Такие детали могут впаиваться для постоянного перекрытия отвода или временно устанавливаться посредством резьбового соединения.

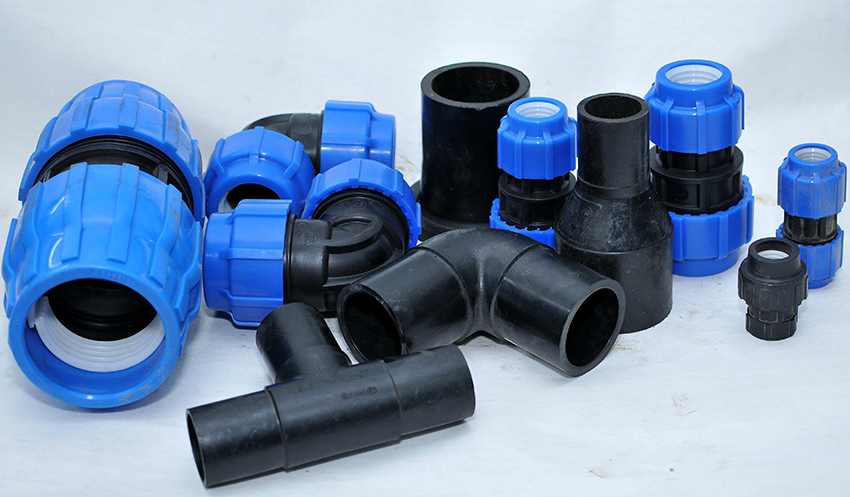

Характерные особенности фитингов для труб ПНД
Полиэтилен низкого давления является одним из видов полимеров, который отличается экологичностью, устойчивостью к воздействию химических веществ, способностью выдерживать температуру до 80 °С, стойкостью к истиранию, высокой плотностью, диэлектрическими качествами, хорошей эластичностью, что снижает вероятность возникновения повреждений в результате гидроудара. Данный универсальный тип изделий целесообразно применять для обустройства системы холодного водоснабжения, канализации, транспортировки газообразных и жидких веществ, а также горючих газов.
Фитинги для труб ПНД просто монтируются и долго служат
Трубы и фитинги из ПНД способны выдерживать давление в пределах 6-16 атм. Изделия отличаются длительным периодом эксплуатации, простотой монтажа и доступной стоимостью.
Фитинги для полиэтиленовых труб выпускают нескольких видов. Для соединения частей системы могут применяться равнопроходные, компенсационные элементы, обеспечивающие переход от большего диаметра изделий к меньшему, и фланцевые муфты (от меньшего сечения к большему).
Разновидности фитингов для полиэтиленовых труб низкого давления
Для крепления запорной арматуры к системе используются переходники. Данный тип фитинга применяется при соединении труб, изготовленных из разных материалов. Для изменения направления магистрали устанавливаются отводы с углом 45, 60 и 95°. Для выполнения ответвлений предназначены тройники и крестовины.
Для соединения ПНД-труб применяются переходники, отводы, крестовины, тройники, хомуты, фланцы
Для создания второстепенного ответвления на основной магистрали необходимы седелки в виде хомута, элементы обжимного типа и накладки, которые крепятся к трубе посредством электродиффузионной сварки. Такие изделия применяются для врезки в существующий коллектор новых деталей и часто представлены фитингами для ПНД-труб 32 и 40 мм.
В зависимости от технологии соединения элементов системы, фитинги для ПНД-труб могут быть неразъемными, фиксирующимися при помощи сварочного аппарата, и сборно-разъемными, которые монтируются посредством использования сантехнических ключей. Второй тип изделий представлен компрессионными, обжимными, резьбовыми, фланцевыми элементами и пресс-фитингами.
Неразъемные изделия предназначены для обустройства наружной системы водоснабжения. Монтаж компрессионных фитингов для ПНД-труб осуществляется за счет накидной гайки, а надежность и герметичность соединения обеспечивается благодаря уплотнительному кольцу. Резьбовые фитинги приобретают для безнапорных систем и для стыковки кабель-каналов.

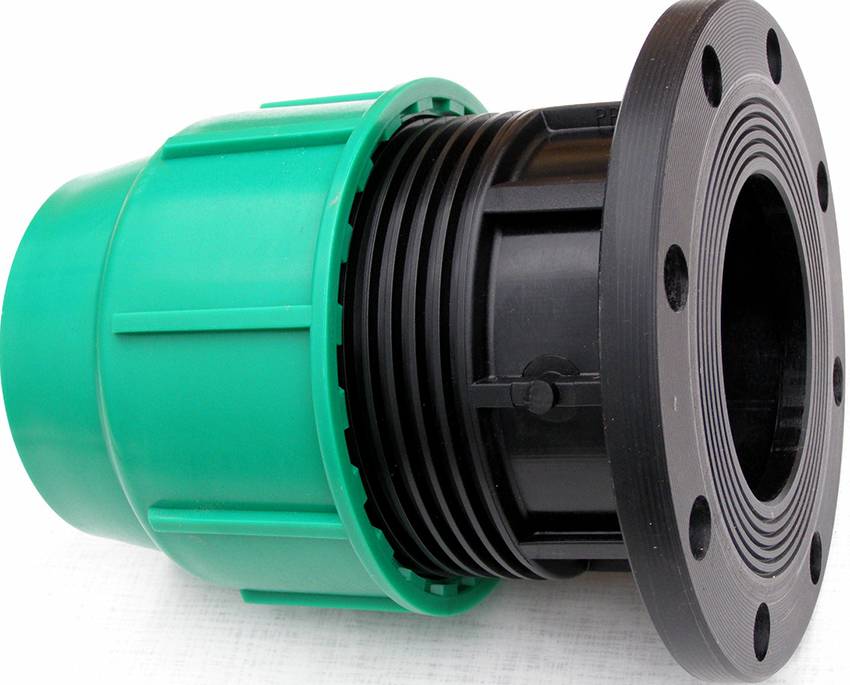

Фланцевые элементы применяются при соединении пластикового трубопровода с металлическим. Такие изделия состоят из стального фланца и втулки. Первая часть фиксируется при помощи шпилек или болтов к ответному фланцу, который приварен к металлической трубе, а вторая стыкуется с пластиковым участком магистрали.
Фланцевые фитинги используются если нужно соединить ПНД-трубу с металлической
