Выбор пильного диска для торцовочной пилы
Качество распила зависит от характеристик торцевой пилы и режущей детали. Диски для пилы различают:
- по форме зубьев;
- по наружному поперечнику;
- по посадочному отверстию.
Посадочное отверстие или внутренний поперечник диска обычно равен 3 см. Значение внешнего поперечника может составлять 21, 25 или 30 мм. Данный показатель указывается в характеристике инструмента и на лицевой поверхности диска
Выбирая параметры режущего изделия, следует обратить внимание на двигатель, для которого подбирается конкретный типоразмер диска. Для мощных двигателей нецелесообразно использовать большие диски
В результате можно получить некачественный и неаккуратный срез.
Статья по теме:
Чем больше значение наружного поперечника, тем больше на нем располагается зубцов, и следовательно, меньше нагрузка на каждый из них. Этого говорит о том, что у больших дисков более длительный период эксплуатации. Диски с малым количеством зубьев целесообразно использовать для продольного реза, с максимальным – для поперечного. На поверхности любого диска указана его маркировка, максимальная скорость вращения, направление вращения и совместимость с инструментом.
Пильный диск необходимо выбирать, сходя из мощности инструмента
Конструкция зубьев диска для торцевой пилы по дереву
На качество обработки изделий влияет размер, заточка, геометрия и материал изготовления зубьев диска. Чем меньше размер зубьев, тем качественнее и аккуратнее получается срез
Это особенно важно для ламината и лакированного или окрашенного дерева. Для грубой обработки можно использовать диски с малым количеством больших зубьев
Они используются для резки фанеры и мягкой древесины.

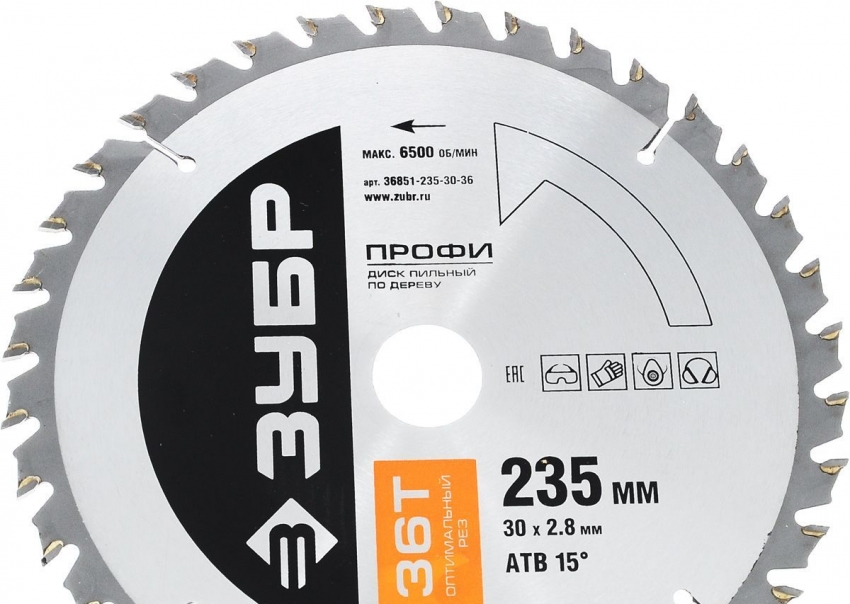

На пильном диске можно найти рекомендации по его использованию
Для обработки пластика и композитов лучше выбирать диски с трапециевидными зубьями или с напайкой «тройная стружка». Для твердых пород дерева целесообразно использовать изделия с зубьями с твердосплавными напайками из карбида вольфрама или сплава кобальта. Для резки ДСП, фанеры и шпона предпочтительнее всего считаются диски с напайками АТВ.
Геометрия зубьев указывает на характер реза. В зависимости от этого различают диски для продольных, поперечных разрезов или для чистовой и аккуратной обработки. Некоторые диски для длительной работы имеют тонкие прорезы и плавные линии, благодаря которым компенсируется температурная деформация круга и снижается уровень шума при работе инструмента. Поверхность зубьев должна быть гладкой, без зазубрин, а край — достаточно острым. Диски изготавливаются из термообработанной стали с композитными наплавками.
Пильные круги для нарезки необходимо выбирать исходя из толщины и вида материала
Мощность и количество оборотов
При выборе пилы следует обратить внимание на ее мощность и частоту вращения режущей части инструмента. Эти параметры тесно связаны между собой
Чем больше мощность устройства, тем выше частота оборотов пыльного диска.
Срок эксплуатации более мощных устройств немного выше, чем у аналогов с более низким показателем. Стандартная величина мощности равна 1,6 кВт. Этого значения вполне достаточно для выполнения любого рода задач. Однако многие современные модели обладают мощностью в 1,8 кВт. Но это напрямую увеличивает вес агрегата и усложняет работу с инструментом. К тому же мощные модели требуют исправной проводки, чтобы при работе пилы не возникали замыкания и отсутствовали перебои с подачей электроэнергии.
Количество оборотов, которое совершает диск, влияет на качество реза. Чем больше это значение, тем аккуратнее и чище он получится. У современных моделей встроена функция регулировки количества оборотов, что удобно для обработки конкретного вида материала.
Срок эксплуатации профессиональных моделей торцовочных пил немного выше, чем бытовых устройств
Для чего нужна торцовочная пила по дереву
Прежде чем выбрать подходящую модель, стоит разобраться, для чего нужна торцовочная пила. С помощью данного инструмента можно достаточно точно и ровно разрезать деревянные заготовки под требуемым углом. Используется преимущественно для чистовой обработки. Хорошо справляется с формированием стыкового соединения «в ус». Часто применяется для формирования дверных наличников, изготовления мебельных заготовок, других столярных изделий.

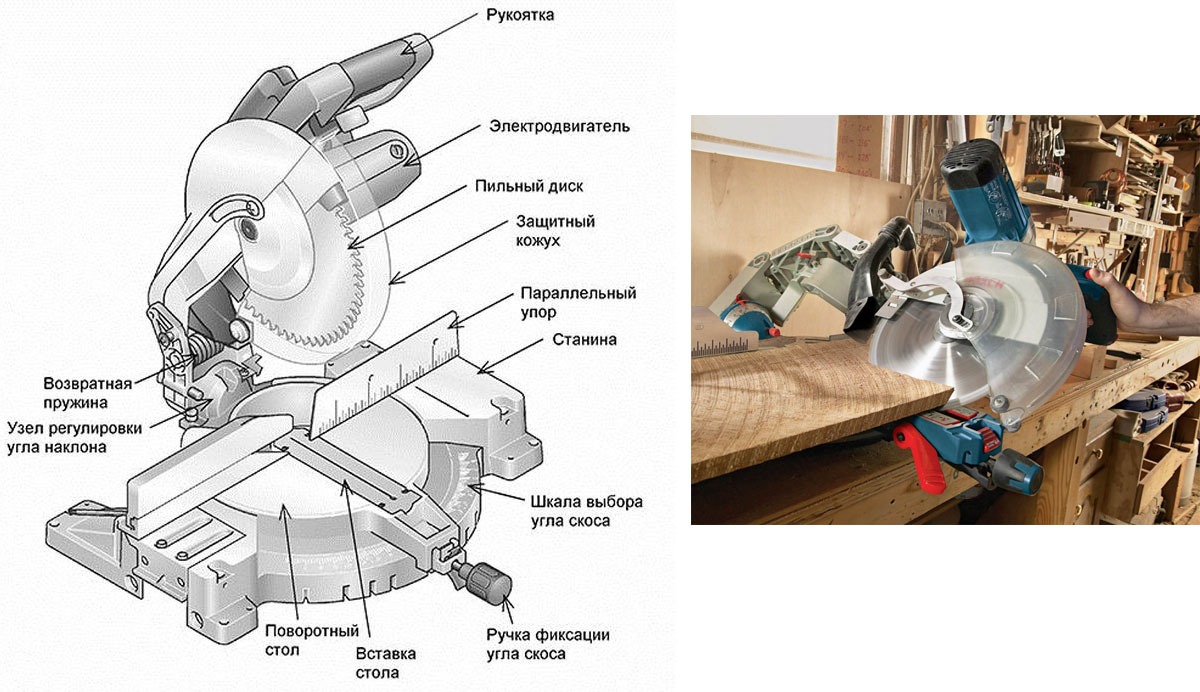

ФОТО: img.superdom.uaТорцовочная пила по дереву: электроинструмент с широкими возможностями
Торцевая пила по дереву востребована при:
- укладке паркетных досок, паркета, ламината;
- установке дверей;
- выполнении поперечного распила заготовок для изготовления мебели.

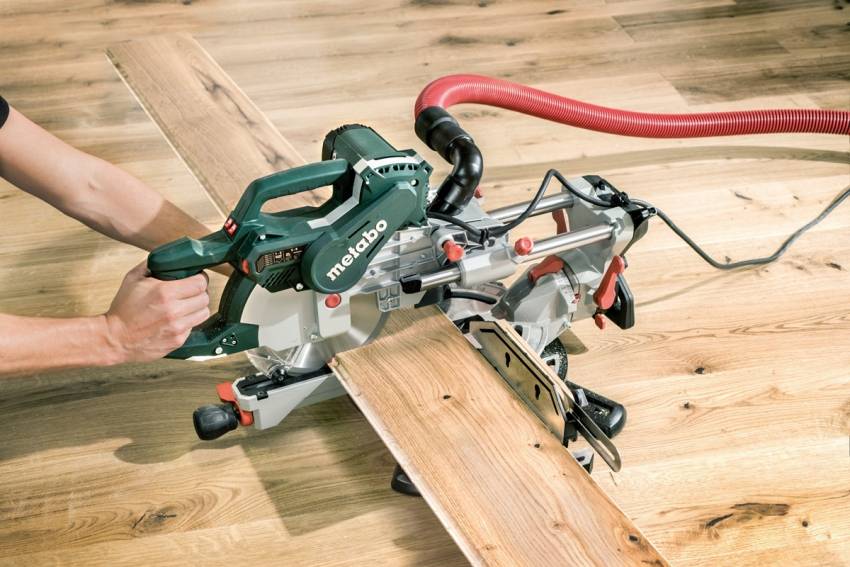

ФОТО: metabo-belarus.byВостребована при укладке напольного покрытия
Дополнительный функционал
Точности реза способствует наличие и правильная настройка лазерного маркерного устройства, полноценная подсветка и системы удаления с рабочего участка древесной пили.
- Скорость и вращения пильного дискового полотна во многом зависит от уровня рабочих нагрузок. При отсутствии прочных навыков работы с разными материалами, решением проблемы может стать модель с электронной стабилизацией крутящего момента двигателя.
- Функция ручной регулировки оборотов поможет устранить сложности при обработке вязкого пластика или высокоточной распиловке алюминиевого профиля.
При самостоятельной оценке всех характеристик нового инструмента также следует учитывать весовую категорию, возможность перемещения и удобство транспортировки, сложность перенастройки для работы на других режимах.
Протяжный механизм
Это значительно расширяет возможности пилы. Особенно в сочетании с ограничителем глубины пропила. Таким образом, пила с диском диаметром 216 мм способна не только резать шириной до 310 миллиметров, но и выбирать точные канавки той же длины на заданной глубине. Открытие, а не инструмент!
Как выбрать торцовочную пилу с протяжкой? Особых нюансов и подводных камней здесь нет. Из всех разновидностей основным вариантом является мобильная консоль на двух направляющих трубках. Кажется хрупким? Не волнуйтесь — при нормальной эксплуатации заклинивание или пошатывание консоли случаются очень редко.
Советы и техника безопасности
В процессе работы следует придерживаться советов профессионалов.
- нельзя работать с древесной породой, в какой находятся железные куски (гвозди, шурупы и т. д.);
- разметка материала вероятна только при наличии особых фиксаторов либо подложек (в особенности это касается длинноватых досок и бруса);
- доски и брус от 2-ух метров длиной должны обрабатывать два человека;
- при работе с диском не должно применяться резких движений либо толчков, в неприятном случае – устройство может заклинить, оно может сломаться;
- если материал имеет размеры от 42 см, то рекомендуется использовать особый толкатель;
- если древесная порода неоднородна (есть сучья и узлы), то ее нужной перед работой распустить;
- следует всегда воспользоваться перчатками: как во время работы, так и во время чистки агрегата;
- нельзя копить древесные отходы на станке – это может вызвать пожар либо куцее замыкание.
На станке нельзя работать при таких обстоятельствах:
- нет направляющей шины;
- нет кожуха;
- очень широкая щель (от 10 мм);
- нет предохранителей (расклинивающий резец, задерживающие пальцы), которые уберегают работника от сорвавшейся заготовки;
- высота расклинивающего ножика превосходит высоту пильного диска (от 6 мм), расстояние его монтажа (17-110 мм).
О том, как сделать циркулярную пилу своими руками, смотрите в последующем видео.
Стол для циркуляции
Главным условием при изготовлении стола является избранный материал. Рекомендуется использовать цельный металлической лист, алюминиевый либо из сплава силуминов. Такие материалы, как гидростойкая фанера, оргстекло и текстолит требуют обработки и установки поверх покрытого цинком листа. Применение хоть какого материала при изготовлении должно отвечать основным условиям:
- завышенная виброустойчивость;
- неприемлимо прогибание при нагрузке выше 50-60 кг;
- наличие совершенно ровненькой поверхности.
В тех случаях, когда условия не соблюдаются, циркулярка, изготовленная своими руками, может тормознуть из-за заклинившего диска либо сломанного привода. Последствия могут быть разными, от испорченной детали до приобретенных увечий человеком.
Понятно несколько вариантов для производства стола циркулярки. Стационарные столы можно пропилить или изготовить из двух частей. Диск циркулярной пилы должен выступать не более, чем на треть от своего диаметра.
Приступим к сборке
- Вырезаем прямоугольный лист фанеры и делаем на нем длинный пропил, по которому будет ездить ваша торцовка;
- Сверху прикручиваем две направляющие, например, из алюминиевого уголка, на ширину рабочей плоскости самой циркулярки;
- Снизу к фанерному листу нужно прикрутить две подставки высотой, равной глубине пропила вашей пилы (5.3 см).
В итоге у нас получается направляющая, по которой будет ходить циркулярка. В зависимости от того, как её закрепим на столе при помощи такого простого механизма, мы можем сделать точный распил под любым углом. Самый простой вариант конструкции готов.
А что если мы хотим, чтобы наша торцовка была более функциональна в работе и внешне напоминала заводскую торцовочную пилу? В этом случае придется проявить больше смекалки.
- Во-первых, необходимо смастерить кронштейн и стойку, на которых будет закреплена циркулярка. ДСП (27 мм) – прекрасное сырье для подобного механизма. При помощи саморезов и алюминиевых уголков у вас получится очень приличная верхняя часть торцовки. А закрепленные сверху пружины могут сделать работу на такой пиле более удобной;
- Во-вторых, нужно закрепить сам штатив на подвижной поворачивающейся подножке, сделать маятниковую пилу, благодаря чему мы в итоге сможем менять угол торцевания.
Лучшие маломощные торцовочные пилы
N = 1010 Вт
Makita LS 0714 – малогабаритный настольный инструмент, диаметр диска которого составляет 19 см. Рассчитан на 1-ну скорость вращения в 6 тыс. об/мин, высоту и ширину пропила, соответственно, 5,2 и 30 см, а также углы наклона и поворота: 45 и 57 °.
Доступны: горизонтальное перемещение, регулировка глубины реза, блокировка шпинделя, торможение щеточного двигателя. Торцовка пилит древесину, а также пластик и металл при наличии соответствующей оснастки. Для удобства эксплуатации предусмотрены сбор и удаление стружки.
Достоинства:
- защитная двойная изоляция и кожух диска;
- благодаря выдвижным опорам легко обрабатывать длинные материалы;
- небольшой вес и компактность, способствующие удобным перевозке и хранению;
- качественная сборка, отсутствие люфтов, легкость перемещения, точный и чистый рез;
- эргономичная ручка.
Недостатки:
- отсутствие таблиц;
- в пылесборнике заедает клапан.
Присутствуют мелкие минусы, не влияющие на общее положительное мнение. Приводятся примеры отличной обработки древесины, причем разных видов. Пользователями отмечается, что пила свою цену полностью оправдывает.
N = 1200 Вт
Metabo KGS 216 M – торцовочная машина, обладающая следующими техническими характеристиками: Ø пильного диска – 21,6 см; количество оборотов в минуту – 5000; макс. пропил в ширину и глубину – 30,5 см и 6,5 см; углы поворота и наклона одинаковы – 47 °, причем в обе стороны.
В наличии инструмента: литая алюминиевая конструкция, блокиратор шпинделя, лазерный маркер и светодиодная подсветка. Зажим крепит заготовки из дерева, алюминия и пластмассы в передней части или сверху. Максимальная мощность может составлять 1,5 кВт, но не более 7 минут.
Достоинства:
- возможность плавного раздвижения стола и протяжки для широких обрабатываемых материалов;
- легкодоступные щетки, практичная система отвода опилок, хороший «родной» диск;
- существенно упрощают работу подсветка и лазер;
- на уровне сборка, ровный пропил, небольшой шум;
- удобный хват, доступная стоимость.
Недостаток:
выборочные нарекания на лазер и подсветку – иногда выходят из строя, не всегда при пыльной работе эффективны.
Добротная модель – для постройки каркасных домов является незаменимой «вещью». Немного подпорчивает репутацию приведенный минус.
N = 1400 Вт
Bosch GCM 800 SJ – настольный электроприбор, в котором Ø полотна составляет 21,6 см, наклон возможен до 45 °, поворот доступен до 47 °, при этом на скорости вращения 5,5 тыс. об/мин пропилить можно в ширину и высоту на 270 и 70 мм, соответственно.
Машина обладает функциями блокировки шпинделя и плавного пуска, а также возможностью подключения пылесоса. В наличии большие упоры для фиксации заготовок и прозрачный кожух для безопасной работы. Торцовкой пилятся доски, ламинат, вагонка – при использовании специального диска обрабатываются алюминиевые и пластиковые заготовки.
Достоинства:
- для корректного включения аппарата предусмотрено ограничение пускового тока;
- отличное качество сборки, высокий уровень безопасности, удобная замкнутая рукоятка;
- точность резки «на высоте»; неубиваемый «движок»;
- срок гарантии составляет 3 года.
Недостаток:
может возникнуть недоразумение с эксплуатацией прижимов.
Пользователи считают, что прибор шикарный, работать с ним – одно удовольствие.
Виды торцовочных пил
Выбирать данный инструмент следует исходя из текущей строительной задачи, объемов деталей, которые будут подлежать обработке, необходимого угла требуемых прорезов.
Стандартная (протяжка отсутствует)
Имеет классическую конфигурация и не приспособлена скользить по заготовке, т. е. осуществлять, так называемую, «протяжку». Этот инструмент может лишь выполнять резку под заданным углом. В силу своей малой функциональности данные модели почти исчезли с рынка, однако, до сих пор могут пригодиться, если предполагается не большой и не особо сложный фронт домашних работ.
Торцовочная комбинированная
Комбинированная конструкция такого инструмента заключает в себе как бы две пилы сразу: циркулярную и торцовочную. Подобное оборудование возможно использовать сразу с двух сторон: сверху – для совершения распилки заготовки по продольной части, а снизу – для производства точных пропилов с торца детали.
Торцовочная с протяжкой
«Протяжка» — это одно из усовершенствований торцовочной пилы. В стандартных моделях ширина пропила не может быть больше диаметра диска пилы. В них же используется рычаг, который может только опускаться/подниматься в вертикальном положении, отсюда видно, что режущие возможности будут ограничены диаметром пильного оборудования.
Например, торцовочная модель, у которой диаметр диска составляет 200 мм, способна нарезать заготовки шириной, ограниченной данным значением.
А вот модель с «протяжкой» позволит пользователю протянуть лезвие дальше по линии разреза. Подобный функционал делает торцовочную пилу с протяжкой способной не только нарезать бруски, но и отрезать широкие деревянные заготовки
Аккумуляторные и сетевые
Разница между ними заключается лишь в том, что сетевые питаются от сети в 220 (380) В, а аккумуляторные более мобильны и питаются от подзаряжаемых батарей. Большинство современных моделей используют литий-ионные батареи, они приспособлены к работе в труднодоступных местах, но имеют ограничения по времени работы. Профессионалы советуют приобретать сразу же два аккумулятора, дабы не прерывать работу на зарядку батареи.
Количество оборотов
Количество оборотов, или частота холостого хода — еще одна важная характеристика, определяющая эффективность инструмента. У разных моделей этот показатель лежит в диапазоне от 3200 до 6000 об/мин. Чем выше частота холостого хода, тем качественней рез дает торцовочная пила.
В моделях профессиональной категории предусмотрена функция регулировки оборотов
На нее имеет смысл обратить внимание в первую очередь краснодеревщикам и всем, кто использует торцовку для столярных нужд. Регулировка оборотов пильного диска позволяет подстроить процесс пиления под особенности конкретного материала: различных пород древесины, ДСП и т.д
При «потоковой» распиловке работают на высоких оборотах, добиваясь большей скорости и производительности
Снижая обороты, вы получаете больший контроль над пилением, что важно при раскрое ответственных деталей
Для чего нужна торцевая пила
Кому-то этот вопрос может показаться наивным, но в нем нет ничего зазорного. Торцовки давно вышли за пределы столярки, расширив границы своего использования. Поэтому вполне уместно остановиться на том, как сегодня используют этот инструмент.
Торцовка, она же торцовочно-усовочная или маятниковая пила, — это станок для поперечного раскроя длинных заготовок под нужным углом. Главное достоинство инструмента — возможность с хирургической точностью соблюдать заданные углы реза. Пильный узел поворачивается вправо и влево, таким образом можно распиливать заготовки пополам строго под 90° или с любым другим заданным углом. Также пилу можно наклонять в сторону — это позволяет обрезать торцы прямо или с нужным скосом. Установки поперечного и косого раскроя задают на шкале вертикального и горизонтального распила. Все функции по выдерживанию заданных параметров резания выполняет механика.
Этим инструментом работают в первую очередь с древесиной: раскраивают доски, брус, вагонку, ламинат и т.д. Торцовка незаменима для резки плинтусов, багетных и карнизных профилей и любых других пильных работ, где нужны гарантии точного и плотно подогнанного соединения на ус. Модели с ограничителем глубины реза удобны для создания столярных соединений — с их помощью выбирают пазы и вырезают шипы. При установке соответствующих дисков станок можно использовать для распила композитных материалов, тонкостенных труб и легких металлических профилей.
Основные преимущества торцовочных пил
- Они обычно имеют несколько выставляемых углов для осуществления разреза: 22, 30, 45, 90 градусов. Угол для реза выставляется на инструменте с помощью специального фиксатора.
- Более современные модели могут подсвечивать место среза с помощью ЛЦУ (лазерного целеуказателя). Данная функция весьма облегчает работу пользователя.
- Упоры у торцовочного оборудования могут варьироваться. Чем шире упор, тем большего размера заготовку возможно обработать.
- Некоторые модели оснащены автоматической системой поддержания чистоты на рабочем месте: отработанные опилки и куски древесины направляются в специальный патрубок, посредством работы встроенного строительного пылесоса.
- Оснащение инструмента двигателем с плавным пуском повышает безопасность работы с оборудованием, т. к. медленно раскручивает диск и можно неторопливо приступить к пилению.
- Если в модели предусмотрены бесщеточные двигатели, то мощность таких приборов повышается на 20%, а рабочий шум становится значительно меньше. Также снижается и возможность перегрузки мотора.
- Если модель обладает специально подставкой с зажимами, то использовать ее можно практически везде, установив оборудование на более-менее ровную поверхность (если поблизости отсутствует специальный верстак или стол) и закрепив ее зажимами. Данная опция крайне важна для агрегатов с «протяжкой».
- Диск может быть установлен в особые пазы без помощи специальных ключей — орудие подобного станка возможно заменить в кратчайшие сроки.
- Также пила может в автоматическом режиме поддерживать заданную мощность и количество оборотов, что практически сводит к минимуму фактор человеческой ошибки.
Регулировка пилы
Изначально все пилы отрегулированы на заводе, но рано или поздно пользователю наверняка понадобится поправить настройки. Перечислим некоторые основные. Когда пила установлена в «нулевое» положение, а заготовка прижата к направляющей, диск должен быть перпендикулярен заготовке.
Проверяют это с помощью угольника, измерения проводятся в двух плоскостях. Угол между диском и направляющей регулируют, отвернув винты её крепления. Элементы для регулировки угла наклона диска находятся у стойки. Самое частое исполнение тут — обычные болты с контргайками, которые упираются в упоры на стойке, упоров два — на наклон в 0 и 45 градусов.
В более сложных вариантах исполнения, когда пила способна пилить под углами чуть более 45° или имеет возможность наклона в обе стороны, конструкция усложняется, но для регулировки всё равно обычно используют винты. Ограничитель глубины пиления — тоже болт или винт с контргайкой — находится между пильной головкой и стойкой (или передней траверсой направляющих, для торцовочных пил с протяжкой).
Глубину настраивают так, чтобы зубья пильного диска при полном опускании головки оказались на несколько миллиметров ниже уровня стола (для них в столе имеется паз). На некоторых пилах в дополнение к этому ограничителю предусмотрен сдвижной упор и ещё один ограничитель для проведения «глухих» резов. Его настраивают отдельно, тогда для перенастройки нужно бывает только подвинуть упор. Положение лазерного указателя регулируется с помощью отвёртки или ключа.
Перед подготовкой пилы надо также проверить, не задевает ли диск за планки, прикрывающие паз на пильном столе. Другие регулировки на пилах тоже встречаются, но их наличие уже зависит от особенностей конкретной модели. Их легко найти в документации на пилу.
Электрическая торцовочная пила: нюансы и критерии выбора
Вопрос, как выбрать торцовочную пилу, можно решить, придерживаясь пяти небольших правил.
Для начала вы должны определиться с ее назначением и условиями эксплуатации. Для чего она вам нужна? Какие работы, а главное, в каком количестве вы планируете с ее помощью производить? Если вы приобретаете торцовочную пилу для домашнего использования и не планируете выполнять сложных операций, то вполне можно обойтись простым инструментом с базовой комплектацией дополнительных функций. Если же речь идет о профессиональном использовании торцовочной пилы и ежедневном ее применении, то, естественно, нужно выбирать расширенную версию этого инструмента с полным комплектом дополнительных возможностей
Можете рассмотреть вариант приобретения так называемой комбинированной торцовочной пилы, которая в верхней части режущей головки оборудована дополнительным рабочим столом, позволяющим использовать ее в качестве стационарной циркулярной пилы.
Второе, на что следует обратить внимание, это на типоразмер используемых дисков. Важен не только диаметр устанавливаемой оснастки, от которого в полной мере может зависеть глубина реза, но и его толщина, которая оказывает влияние на тип обрабатываемого торцовочной пилой материала
Оптимальным вариантом для бытового применения является станок, рассчитанный под диск диаметром 200мм. Для профессионального использования лучше приобретать станок с дисками диаметром 250мм.
Безопасность работы. Этот инструмент без надлежащей защиты может стать очень опасным помощником – обязательно обратите внимание на наличие защитных кожухов, которые должны полностью закрывать диск даже в процессе резанья и устройства защиты от случайного включения.
Вес и габариты инструмента. По сути, торцовочная пила является переносным устройством – она не должна быть слишком тяжелой. Кроме того, раз уж заговорили об удобстве в работе, обратите внимание на легкость хода всех ее частей – особое внимание уделите режущей головке. Слишком тугой ход этой части инструмента будет быстро утомлять оператора торцовочной пилы.
Ну и последнее – это эргономичность, инструмент должен быть удобным в работе.
Естественно, делая выбор торцовочной пилы, не лишним будет учесть и мощность этого инструмента, а также скорость вращения диска. В большинстве случаев эти величины рассчитаны производителем и являются оптимальными. У бытового инструмента мощность будет ниже, чем у профессионального, а вот скорость вращения диска почти всегда одинаковая, что обуславливается необходимостью делать чистый и ровный рез.
Торцовочная пила универсальная фото
Как пользоваться инструментом
Настройки требует любая, только что купленная пила, независимо от модели и производителя, так же как и инструмент, уже побывавший в эксплуатации, при нарушении точности распила. Эта процедура выполняется как разновидность технического обслуживания сложного инструмента, предназначенного для выполнения точных рабочих операций. В число операций по настройке входит:
- регулировка прилегания бокового упора к поверхности поворотного стола, он может иметь заусенцы, облой, неровную поверхность, которые нужно зачистить, и произвести притирку нижней поверхности упора наждачной бумагой;
- выставление и закрепление упора на станине строго перпендикулярно линии распила при помощи предусмотренного в крепёжных отверстиях этого элемента небольшого люфта;
- исключение люфта поворотного стола в месте его фиксирования штоком;
- регулировка перпендикулярности вертикального разреза, а также разреза под углом в 45o;
- регулировка натяжения возвратной пружины, чтобы при опускании маятника за рукоятку не прилагать излишних усилий, ведущих к деформации конструкции инструмента и нарушению точности пропила.
Порядок выполнения работ по настройке торцовочной пилы очень наглядно и подробно представлен на следующих видео.
