Несколько примеров для подбора стабилизатора
Итак, давайте рассмотрим, какой стабилизатор выбрать для котла на конкретных примерах.

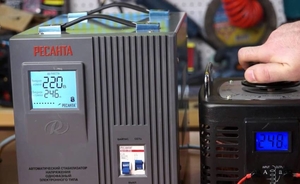

Латвийский бренд «Ресанта» выпускает продукцию в широкой ассортиментной линейке – как электромеханические, так и релейные. Все они довольно надежны в работе с бытовыми приборами. Для подключения котлов можно остановиться на двух моделях – Ресанта АСН – 500/1 – ЭМ и Ресанта АСН – 1000/1 – ЭМ. Рассмотрим их рабочие параметры.
Главный показатель тут «Скорость реагирования», который составляет всего 10 В/с. В условиях, когда напряжение может прыгать на несколько десятков вольт, данный показатель выглядит совсем неубедительно. Следовательно, абсолютную безопасность для газового котла такие приборы обеспечить не могут.
Попробуем подойти с другой стороны и подобрать стабилизатор для двухконтурного котла конкретной модели. Для примера возьмем котел Vaillant turboTEC plus VUW 362-5
Что касается стабилизатора, то для расчета его мощности берем рабочую мощность котла – 175 Вт. Определяем максимальную нагрузку — 175×5=875 Вт и набрасываем 10 % запаса. Получается, что для котла «Vaillant» подойдет стабилизатор, мощностью от 900 Вт.
Для котла Baxi модели LUNA-3 COMFORT 240 i с рабочей мощностью в 80 Вт расчет стабилизатора будет выглядеть так – 80 Вт×5=400 Вт (максимальное значение нагрузки). Выходит, что в данном случае достаточно стабилизатора с небольшой мощностью. Хотя на рынке в основном можно найти приборы с мощностью от 500 Вт
Требования к стабилизатору
Если решили установить стабилизатор к газовому котлу, то необходимо понимать различия между существующими моделями.
Число фаз
Тут все просто. Для полноценной работы котла с электронным оборудованием требуется ноль и одна фаза. Следуя этой информации, делаем вывод, что потребуется однофазный вариант.
Какой мощности нужен стабилизатор
У большинства средних по мощности отопительных котлов параметры мощности находятся в пределах от 8 до 25 кВт. Если у вас уже установлен котел, или вы его приобрели для дальнейшей установки, загляните в инструкцию по эксплуатации.
Осталось найти параметр Номинальная электрическая мощность. Берем цифру и добавляем 30%. Полученное значение будет соответствовать необходимым параметрам мощности.
Если котла еще нет, и вы не знаете мощность, то приобретайте стабилизатор мощностью не менее 400 ВТ или 0.4 кВт.
При покупке стоит обратить внимание на обозначение. Некоторые производители могут указать ватты (Вт), а другие указывают вольт-амперы (ВА)
Если в характеристиках указано в ВА, то для выяснения мощности необходимо указанную цифру помножить на 0,7. После расчетов получите значение мощности.
Минусы питания котла через стабилизатор
Несмотря на массу положительных качеств, стабилизатор напряжения нельзя считать гарантией на все случаи жизни. Вот только некоторые варианты, когда его наличие не поможет:
- при ударе молнии в линию электропередач. Требуется установка УЗИП (устройство защиты от импульсных перенапряжений);
- при отключении электроэнергии. Для решения вопроса может потребоваться приобретение ИБП (источник бесперебойного питания) с хорошей батареей (UPS в простонародье).
Ни один представленных вариантов не способен исправить частоту входящего напряжения. Единственное исключение дорогие виды инверторного оборудования.
Стоит знать, что функции, которые выполняет стабилизатор напряжения, можно выполнить с помощью дешевых устройств. Например, защиту от помех может выполнить сетевой фильтр, а регулировку низкого или высокого напряжения в сети можно осуществить с помощью реле контроля напряжения.
В любом случае, приобретать стабилизатор для защиты газового котла от перепадов напряжения или нет, решаете только вы. Мы постарались дать полную информацию об отличиях и особенностях оборудования. Какую именно модель выбрать, сколько потратить денег, решать только вам.
Мне нравитсяНе нравится
Зачем нужен стабилизатор для котла
Газовый котел состоит из множества отдельных частей, которые помещают в большой корпус. Современное устройство предназначено не только для подогрева, но и обеспечения безопасности при работе. Для этого в котлы устанавливают электронные блоки и различные микропроцессоры.

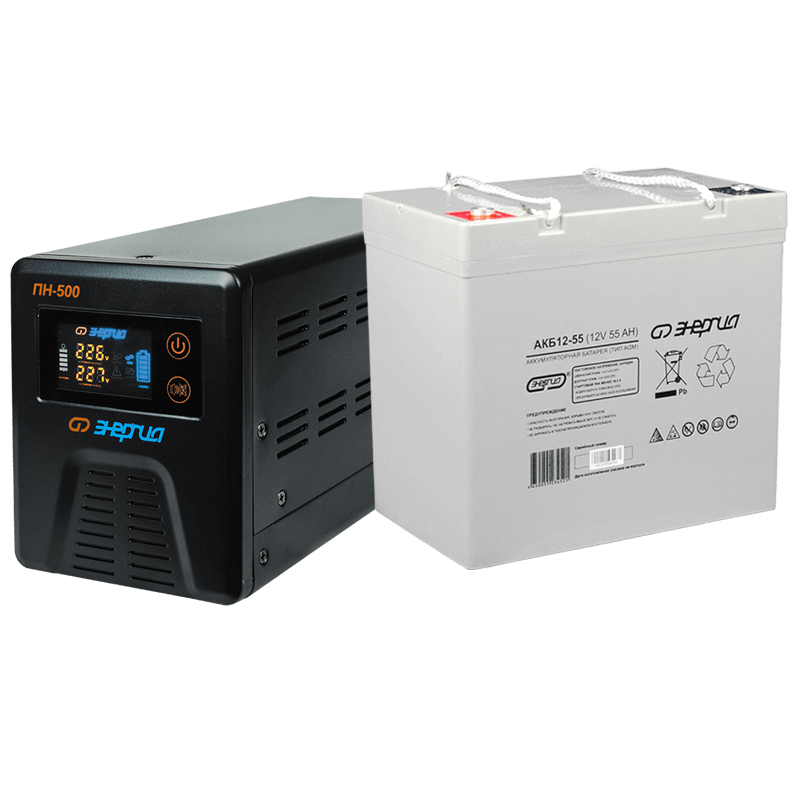

Бесперебойник Энергия с индикацией
Чтобы работа оборудования была бесперебойной и безопасной, все блоки электроникой схемы должны работать в правильном режиме и не отключаться из-за нестабильной работы сети. Во избежание скорых поломок я советую монтировать стабилизаторы напряжения для котлов.
Чтобы понять, нужен ли стабилизатор напряжения, нужно ознакомиться с его возможностями. Котлы используют питание в 220-230 В с малой долей погрешности в 10-15%. Если мощность понизится на 20 В, котёл сможет работать без изменений. Но при более сильном падении напряжения оборудование не сможет полноценно функционировать и отключится.
Такие проблемы часто возникают в отдаленных от большого города участках, где проложены слабые электролинии. Котлы там могут функционировать нестабильно, периодически отключаться. Это приведёт к тому, что устройство однажды и вовсе сгорит.
Чтобы устранить возможность появления таких неприятностей, необходимо ставить стабилизатор напряжения для котла отопления. Так можно увеличить время его работы.
Что важнее: точность или диапазон работы
Выбирая стабилизатор, учитывайте их преимущества и недостатки.
Важна ли для вас высокая точность или ей можно пожертвовать для работы при более низком уровне напряжения?
Если входное напряжение сильно понижено, то вряд ли вам подойдет электромеханический стабилизатор.
А если необходимо подключить высокоточную технику, то релейная модель с погрешностью 8-10% также будет малопригодный.
Если выбираете стабилизатор на длительное время, то лучше предпочесть электронные модели российского производства.
А для сезонной работы (например, на даче) часто выбирают бюджетные релейные устройства.
На маломощную нагрузку, в особенности автоматику газовых котлов и погружных насосов, есть смысл установить инверторный стабилизатор с высокой точностью
и двойным преобразованием напряжения.
Как подключить стабилизатор напряжения для газового котла
Фирмы-изготовители стабилизаторов четко прописывают в инструкциях, каким образом нужно включать прибор. Первым делом, требуется подготовить рабочее место, которое обязано быть сухим. Дальше, установка происходит таким образом, чтобы к аппарату имелся беспрепятственный подход.
Одновременно нужно учитывать, что регулятор с воздушным охлаждением. По этой причине свободного объема перед ним потребуется много. Следовательно, помещать его в серванте либо ящике запрещено. И последнее ограничение, установку размещают подальше от пожароопасных стройматериалов.
Монофазный прибор подсоединяется через стандартную розетку. Вилка с отрегулированными значениями сети подсоединяется к розетке, на корпусе котлоагрегата. Исходя из вышенаведенного, можно утверждать, что стабилизатор нужен, чтобы газовый котел функционировал корректно и не повреждался от сбоев в энергосетях.
От конкретных условий энергоснабжения и мощности защищаемого оборудования будет зависеть, какой выбрать стабилизатор напряжения для газового котла и как он будет справляться со своими задачами.
Дополнительные оценочные параметры
В целом, описанных критериев достаточно для того, чтобы купить функционально достаточное устройство
Но если выбирается лучший стабилизатор напряжения для газового котла, то стоит обратить внимание на еще ряд характеристик
Стабилизация вольтажа сопровождается выделением тепловой энергии, что при значительной продолжительности грозит перегревом устройства. В зависимости от выбранной модели, охладительная система может быть представлена:
- Принудительное охлаждение, которое осуществляется встроенным вентилятором. Такая система является более эффективной, и потому предпочтительна при установке в местах, где естественная вентиляция ограничена. Однако при включении принудительного охлаждения нудно быть готовым к некоторому уровню шума, производимого вентилятором.
- Естественное охлаждение осуществляется путем пассивного теплообмена через вентиляционные отверстия в корпусе, и чем больше общая площадь отверстий, тем более выраженным будет эффект. Такая система абсолютно бесшумна, но при установке, например, в мебельных ящиках, может быть недостаточно производительна.
При включении света после периода отсутствия, в наших электросетях зачастую подается напряжение, ощутимо превышающее нормативное. Это чревато выходом из строя всех устройств, которые в этот момент были включены в сеть. Такую проблему успешно решает функция задержки старта, откладывающая подачу тока в дом до момента его нормализации.
Класс водонепроницаемости корпуса определяется по маркировке IP, согласно которой IP20 означает, что попадание капель воды на корпус недопустимо. Если предполагается монтаж в ванной комнате или помещениях с повышенной влажностью, следует приобрести вариант с классом IP21 и выше.
Сразу при покупке стоит быть готовым, что даже малейшие поломки устранить будет достаточно дорого. Поэтому следует уточнить у продавца сроки гарантии, а также наличие и удаленность фирменных сервисных центров.

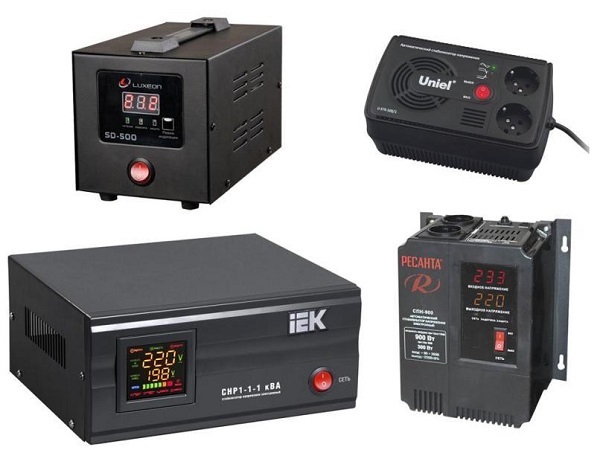

Виды стабилизаторов
Стабилизатор напряжения для котлов отопления создан, чтобы работать в нескольких направлениях: при любых скачках напряжения выравнивать показатель до 220 В или безопасно обесточивать систему, если возможности аппарата не позволяют нормализовать силу тока.
Таким образом, прибор поддерживают газовый котёл в корректном состоянии, и защищает электронные части оборудования.
Если рассматривать стабилизатор напряжения 220В с конструктивной точки зрения, то их можно поделить на 3 основных вида. Изучив каждую разновидность, можно понять, какой выбрать для своего аппарата.
Электромеханические
Принцип действия оборудования основан на установленных внутри корпуса обмотках трансформатора, по которым движутся угольные щётки. Привод обеспечивает вращение агрегата. Исходя из входного напряжения, щётки будут принимать определенное положение, передавая аппарату необходимый ток.
Преимущества:
- высокая точность работы;
- низкая и доступная цена;
- большой выбор регулировок;
- сохранение работоспособности при больших перегрузках;
- компактные размеры.
Но имеются и некоторые недостатки, о которых нужно знать:
- время срабатывания – 2 секунды, а это очень много, если на котле стоят электронные детали;
- при возникновении резкого скачка тока стабилизатор иногда снижает или завышает выходящее значение;
- при похолодании стабилизатор на котле будет плохо срабатывать из-за минусовой температуры;
- присутствуют механические части, они недолговечные из-за износа щеток;
- при работе создаёт много шума;
- возникают искры при эксплуатации, что создает опасность возгорания – в таком случае необходимо использовать удаленный монтаж.
Такой стабилизатор часто используют для газовых котлов, но специалисты советуют заранее позаботиться о мерах предосторожности. Оборудование желательно устанавливать на определённом расстоянии от самого отопительного котла

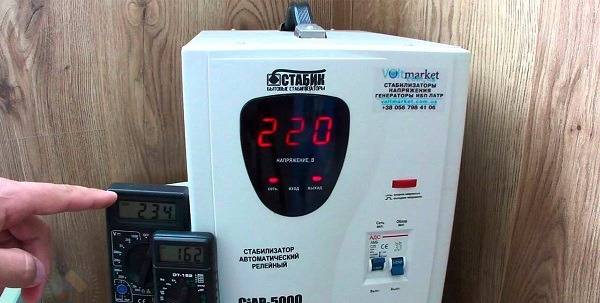

Релейные
Этот тип новее предыдущего варианта и наиболее широко используется при работе с котлами. На трансформаторе размещают от 5 до 12 реле, которые помещают в отдельный корпус. При резком изменении напряжения, ток пропускается через один из них по контуру максимально приближенного к 220 В. Таким образом, происходит выравнивание. Желательно выбирать стабилизатор с наиболее большим количеством реле.
В конструкции полностью устранены механические компоненты. Это влияет на продолжительность срока эксплуатации.
Преимущества:
- мгновенно срабатывает на перепады;
- большой диапазон водного напряжения;
- хорошо справляется с большими перегрузками;
- без перебоев работает при минусовой температуре;
- нет необходимости постоянно обслуживать и осуществлять контроль;
- прослужит долгие годы из-за отсутствия механических деталей;
- доступная стоимость.
Недостатки:
- если приобрести оборудование с маленьким числом реле, то шаг сильно увеличится, а потому пострадает точность;
- погрешность напряжение до 8%;
- создает много шума при эксплуатации.
Стабилизатор получил популярность из-за оптимального соотношения цена/качество.

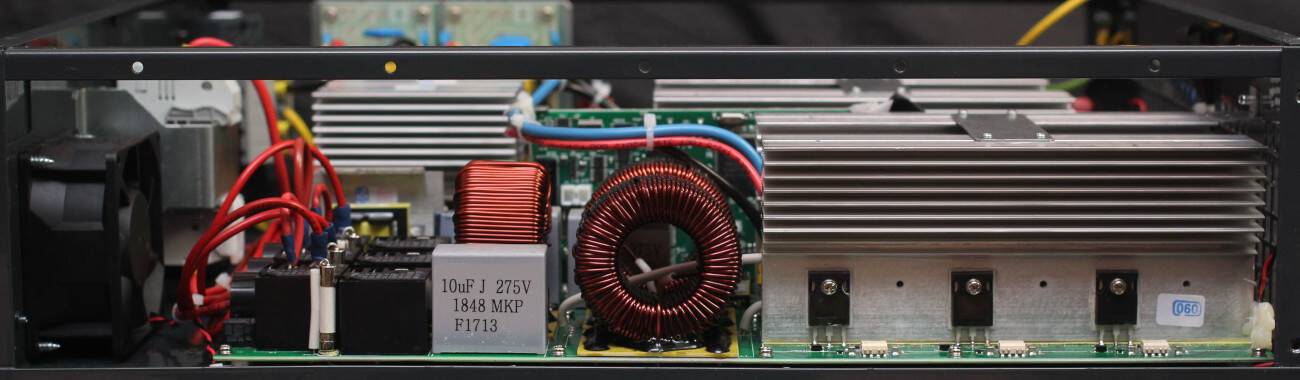

Электронные
Источник фото: ua.all.biz
Этот тип оборудования проводит ток через контуры обмотки трансформатора. Но это происходит благодаря не привычному реле, а специальным ключам. Симисторы могут пропускать идущий из сети ток в нескольких направлениях, а тиристоры только в одном. Эти полупроводниковые элементы небольших размеров, но имеют большую эффективность при работе.
Преимущества:
- долгий срок эксплуатации;
- неприхотливость в обслуживании;
- нет необходимости постоянно осуществлять контроль за работой;
- могут функционировать без перебоев в сильные морозы;
- широкий диапазон регулировок.
Недостатки:
- повышенная чувствительность к посторонним помехам;
- большая цена за оборудование.
В современные дни такие типы стабилизаторов – самые совершенные из тех, которые можно установить на газовый котёл. Но они уступают в популярности релейным из-за высокой цены.
Есть ли в газовых котлах Baxi защита от скачков напряжения
По заявлениям производителя, в электронной начинке котлов присутствует специальная микросхема, компенсирующая колебания напряжения в диапазоне 30%.
Во всяком случае, такие заявления присутствовали в паспортах серии Ace, ныне снятой с производства и замещенной серией Main.
Однако, судя по отзывам пользователей, работа встроенной защиты явно не справляется с возникающими перепадами сетевого напряжения. Причиной является низкое быстродействие системы защиты, которая срабатывает уже после того, как на скачок отреагировала плата управления.
Возникает замкнутый круг — защиту включает плата управления, которая как раз и нуждается в ней. В этом вопросе имеется явная недоработка инженеров фирмы, которые не учли специфику работы собственного оборудования.
Критерии выбора
Чтобы стабилизатор действительно защищал от сбоев в работе газокотельного оборудования, к выбору модели следует подходить с учетом следующих критериев:
Количество фаз
Зачастую бытовые газовые котлы подключаются к 1 фазе, но не исключены случаи применения 3-х-фазных моделей. В последнем случае возможны 2 варианта:
- Установка 3-х-фазного стабилизатора.
- Монтаж 3-х 1-фазных приборов на каждую фазу отдельно.
Как правило, последний способ более выгоден по затратам, чем первый.
Мощность
Главное правило при подборе стабилизатора заключается в том, чтобы его мощность была чуть выше аналогичного показателя питаемого от него оборудования. К расчетной величине обычно прибавляется запас в 30%. Необходимо это на случай резких колебаний напряжения внешней сети.

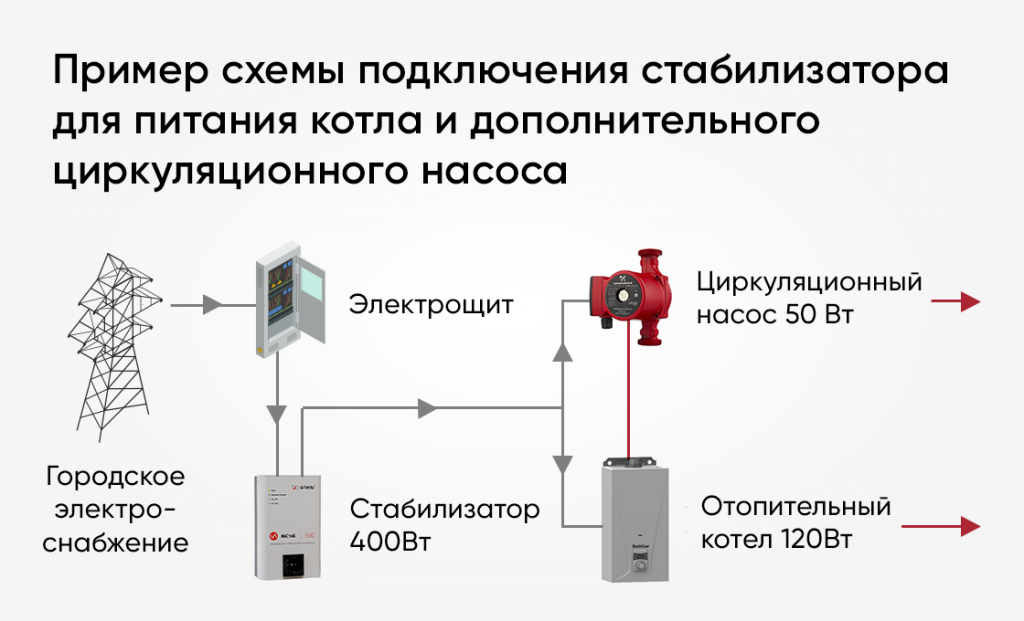

Пример расчета мощности выглядит так:
- Есть котел на 150 Вт с насосом 50 Вт.
- Чтобы подсчитать требуемую мощность, нужно сложить их величины и умножить на поправочный коэффициент, то есть добавить 30%.
- Однако следует учесть пусковой ток насоса – поэтому значение его мощности берется 3-х-кратным.
- Формула – (150 + 50 × 3) × 1,3 = 390 Вт.
Мощность стабилизатора напряжения определяется типом и мощностью подключаемого оборудования в системе отопленияИсточник tildacdn.com
При меньшем значении мощности, чем необходимо, котел может вообще не запуститься, либо сам стабилизатор будет постоянно перегружен и прослужит не долго. Большее значение преимуществ не даст, а только приведет к перерасходу средств.
Скорость срабатывания
Быстродействие характеризуется двумя параметрами:
- Временем, затрачиваемым прибором на приведение тока в норму при скачке. Определяется, как вольт/сек.
- Быстротой, с которой устройство реагирует на событие. Измеряется в миллисекундах.
Чем быстрее устройство будет срабатывать и чем меньше времени затрачивать на выравнивание характеристик тока, тем ниже риск вероятности негативного влияния на котел и его компоненты. В большинстве случаев достаточно моделей со скоростью 10 мс.
Соответствие идеальной синусоиде
Важнейшая функция стабилизатора – приведение колебаний переменного тока к идеальной синусоиде. В лучшем случае прибор должен не только обеспечивать чистоту формы, но и при необходимости корректировать ее.
Этого требует современная, хотя и точная, но чувствительная электроника отопительных агрегатов. Иначе установка будет выдавать ошибки и периодически отключаться.
На выходе стабилизатор напряжения должен выдавать идеальную синусоидуИсточник shtyl.ru
Степень точности стабилизации
Характеристика показывает погрешность стабилизации параметров тока в процентах. Для газокотельного оборудования допускается применять модели с величиной до 10 % отклонений от нормы.
Однако в идеале лучше выбирать модели с как можно меньшей погрешностью. Так как чем она больше, тем выше вероятность возникновения сбоев в работе котельной электроники.
Пределы допустимого тока на входе
Параметр определяет разбег значений напряжения внешней сети, который стабилизатор способен обработать. Например, для номинала 220 В это может быть диапазон от 140 до 260 вольт.
При этом если в сети произойдет скачек, выходящий за установленные рамки, стабилизатор прервет питание. Поэтому лучше подбирать модели с максимально возможным разбросом минимального и максимального значения потенциала.
Чем сильнее скачки напряжения в сети, тем большим диапазоном рабочего напряжения должен обладать стабилизатор для котлаИсточник ytimg.com
Лучший стабилизатор напряжения для котла – актуальность вопроса
О нестабильном вольтаже электросетей говорят много и постоянно, в особенности это касается частного сектора, но значимость проблемы никак не влияет на ее решение. Согласно ГОСТ 29322-2014 бытовым потребителям должно быть обеспечено сетевое напряжение 230 В с допустимым отклонением в большую или меньшую сторону на 10%. Несмотря на то, что нормативы этого значения установлены, а на энергокомпании возложена обязанность их соблюдать, в реальности выравнивание отклонений напряжения является заботой домовладельцев. Ведь именно на их плечи ляжет экономическая нагрузка по ремонту или замене вышедшего из строя оборудования. А правильное решение задачи, какой стабилизатор напряжения лучше для котла, позволяет не думать о подобных неприятностях.
фото с сайта treidcompany.ru
Основные трудности, с которыми сталкиваются люди, подключившиеся к ЛЭП в сегменте малоэтажной застройки, можно разделит на три группы:
- Стабильно низкий вольтаж, характерный для жилых объектов, расположенных на значительном удалении от трансформаторных подстанций. Как правило, этот показатель находится в диапазоне 160-200 В, но нередко можно встретить и меньшие значения.
- Систематически завышенное входное напряжение, достигающее 250-270 В типично для домов, находящихся близко к подстанции.
- Резкие перепады электровольтажа, имеющие место как в предыдущих двух группах, так и в тех домах, для которых систематические отклонения нетипичны.
Газовые котлы не относятся к классу высокоточного и сохраняют свою работоспособность при значениях вольтажа, отличие которых от нормы лежит в пределах 10%.
В паспорте отопительного оборудования обычно указывается число 220-240В, но на практике они сохраняют полный объем производительности даже при значениях 200-245В.
Резких колебаний подачи электроэнергии чувствительная автоматика не выдерживает, а замена сгоревшей платы потянет на значительную сумму. Этим обусловлена целесообразность установки электростабилизирующих приборов, выравнивающих входное напряжение и обеспечивающее беспроблемную эксплуатацию на весь заявленным производителем срок.
Как удалить воздух из гидравлического пресса
Для удаления воздуха из гидравлического пресса, перед началом работы необходимо провести следующие действия. Во-первых, необходимо открыть выпускной клапан, поворачивая его против часовой стрелки. Это позволит освободить систему от воздушных пробок. Далее необходимо несколько раз нажать на рукоятку пресса, чтобы воздух вышел из системы
Важно повторить эту процедуру несколько раз для полного удаления воздуха. После удаления воздуха из системы, выпускной клапан следует закрыть, вращая его по часовой стрелке
Теперь гидравлический пресс готов к работе без препятствий и обеспечит эффективное выполнение своих функций. Внимательное выполнение этих шагов позволит избежать возникновения проблем в работе гидравлического пресса и обеспечит его долговечность и надежность.
Как подобрать мощность стабилизатора
Защитное устройство обязано обладать хорошей мощностью, чтобы обеспечить производительность абсолютно всех элементов, присоединенных к котлоагрегату: блок управления агрегатом, насос циркуляции теплоносителя и вентилятор.
Следовательно, в самую первую очередь, нужно уточнить, какое количество узлов потребления электрического тока станет подсоединяться через стабилизатор.
Данные по мощности прописаны в паспортах
Кроме того нужно принимать во внимание, что у потребителей тока, например, таких, как насос, имеют повышенные пусковые мощностные характеристики. Поэтому расчетное значение требуется увеличить на 1.3
Насколько сильно падает входное напряжение
Для работы требуется от 140 до 260 В на входе. Если присутствует больший диапазон, то устройство может аварийно отключиться.
Тут существует важный момент. При критической перегрузке оборудование может выйти из строя. И это можно считать удачей. Вам придется только заменить стабилизатор. Но если нет защиты, то высокое напряжение может достигнуть газового котла и вывести из строя оборудование.
При недостаточном напряжении в сети может произойти снижение мощности стабилизатора. Многие производители не указывают в инструкции такую возможность. Иногда при сильной просадке напряжения может потеряться до 50% от номинальной мощности.
Критерии выбора
Чтобы правильно выбрать устройство, сначала нужно определить, какая сеть подключена к дому. Если к дому подведено 220 В (фаза и ноль), то стабилизатор выбирается однофазный.
В случае подключения 3 фаз и ноля (380 В) есть 2 варианта:
- Если в доме имеются установки, рассчитанные на 380 В, устанавливается 3-фазное устройство.
- При отсутствии таких установок выгодней установить 3 однофазных устройства, так как они обойдутся дешевле 3-фазного.
Определение мощности
Стабилизатор можно выбрать по суммарной мощности всех приборов с учётом реактивной составляющей, пускового тока электродвигателей и количества одновременно включенных устройств. Но проще подобрать мощность стабилизатора по току отсечки автоматического выключателя, установленного на вводе. Он уже рассчитан на максимальную нагрузку, которую способна выдержать электропроводка. Предположим, установлен автомат на 50 А, тогда мощность стабилизатора для однофазной сети равна: 50 * 220 = 11000 Вт (11кВт).
Ближайшие значения мощности стабилизаторов составляют 10 и 15 кВт. Если не подключать к стабилизатору электронагревательные приборы, которые сохраняют работоспособность и при пониженном напряжении, достаточно меньшего значения. При полной нагрузке выбирается 15 кВт, чтобы иметь запас, так как при понижении напряжения падает мощность самого устройства.
Мощность 3-фазного стабилизатора при токе автомата 16 А равняется: 16 * 220 * 3 = 10560 Вт. Близкие значения в этом случае 9 и 15 кВт. Если решено поставить по стабилизатору на каждую фазу, их мощность рассчитывается как для однофазной сети.
Пределы регулирования
В паспорте стабилизатора указан диапазон напряжения, в котором он способен поддерживать на выходе 220 В. При перепадах, выходящих за границы диапазона, устройство отключается.
Чтобы узнать, насколько изменяется напряжение в доме, придётся в течение нескольких дней проводить замеры по утрам и вечерам, когда нагрузка достигает максимума. Своё электрооборудование при замерах должно быть подключено по максимуму. По полученным данным определяется рабочий диапазон выбираемого стабилизатора.
Кроме этого, возможны частые отключения.
Точность поддержания выходного напряжения
У каждого электроприбора в паспорте указаны пределы изменения напряжения, при которых он сохраняет работоспособность. Если у нескольких приборов эти значения отличаются, выбор производится по меньшему значению.
Наиболее привередливую технику можно подключить через отдельный стабилизатор. Для большинства бытовых приборов достаточно точности 5−7%, но следует учитывать, что при изменении напряжения более 3% становится заметным изменение интенсивности свечения ламп.
Как подобрать стабилизатор по характеристикам
Если неправильно подобрать стабилизатор для котла, то он слишком быстро выйдет из строя или будет создавать неудобства во время работы. Такой исход нежелателен. Поэтому перед покупкой прибора обязательно следует ознакомиться с его техническими характеристиками и дополнительным функционалом.
Электрическая мощность
Мощность стабилизирующего устройства определяется исходя из того, сколько ватт потребляет газовый котел. В данном случае основной потребитель электроэнергии — циркуляционный насос. Он прокачивает по системе отопления нагретую газом воду. Обычно насосы котлов потребляют не более 100-180 Вт.
Стабилизатор напряжения следует приобретать с запасом по мощности в 25-30 %. Если отопительный котел потребляет 100 Вт электричества, для его работы необходим стабилизатор минимум на 125-130 Вт. Найти в продаже именно такой прибор не получится. Поэтому придется взять стабилизатор с максимально близкими характеристиками. Например, 150, 200 или 300 Вт. Для большинства газовых котлов с одним циркуляционным насосом нужен стабилизатор мощностью 400 Вт. Можно и больше, но смысла в этом нет, так как придется доплатить за лишние ватты.
Устройство BAXI Energy 400 для котельного оборудования мощностью 400 Вт
Диапазон входных напряжений
Сетевое напряжение в черте города держится в пределах нормы и составляет 210-240 В. В сельской местности и населенных пунктах, удаленных от подстанций, оно способно варьироваться в широком пределе.
Поэтому при покупке стабилизатора важно обратить внимание на его диапазон входных напряжений. Модели, которые способны работать при экстремально низких значениях вольтажа, стоят дороже. Но они более живучие и обеспечат бесперебойное функционирование газового электрокотла даже при 140-160 В входного напряжения
Но они более живучие и обеспечат бесперебойное функционирование газового электрокотла даже при 140-160 В входного напряжения.
Узнать, на какой вольтаж рассчитан тот или иной прибор, можно у продавца. Также перед покупкой не помешает поискать описание на устройство в интернете. Лучше всего смотреть диапазон входных напряжений в руководстве по эксплуатации.
Входной ток и вольт-амперные характеристики
Под вольт-амперными характеристиками подразумевается связь между входными и выходными токами и напряжениями прибора. Здесь применим закон сохранения энергии. Если в стабилизатор входит 200 Вт электрической мощности, то и выходить из него будет около 200 Вт (без учета КПД).
Эти превышения необходимо учитывать как при выборе стабилизирующего аппарата, так и при приобретении питающих кабелей и автоматических выключателей для защиты.
Таблица подбора сечения питающего кабеля
С выходными параметрами проще. Напряжение остается в заданном диапазоне. А значит и ток держится в стабильном состоянии. Разве что в момент запуска циркуляционного насоса он способен принимать в несколько раз большие значения, чем при обычной работе.
Защиты и функция перезапуска
При критически низких значениях входного напряжения стабилизатор не сможет поднять выходное до требуемого уровня. Работа в таких режимах вредна и для стабилизирующего устройства, и для газового котла, который оно питает.
Поэтому в хороших моделях предусмотрена функция отключения прибора при слишком низком входном напряжении. После того как этот параметр примет приемлемое значение, устройство автоматически запустится и продолжит работу в штатном режиме.
Крепление и конструктивные элементы
Различные модели стабилизаторов сильно отличаются по внешнему виду и конструктивному исполнению. С точки зрения монтажа, бывают следующие типы:
- с креплением в вентилируемый электрический шкаф;
- настенный;
- переносной (ставятся на стол или полку);
- универсальные модели.
Отличия имеются и в способах указания входного и выходного напряжения:
- с цифровым вольтметром на семисегментных индикаторах;
- со стрелочным прибором;
- с жидкокристаллическим экраном.
А если рассматривать органы настройки и управления:
- с вращающимися регуляторами;
- с кнопками.
Прочий функционал стабилизатора напряжения
Некоторые модели стабилизаторов напряжения оснащаются защитой от перегрева. Она необходима, чтобы устройство не вышло из строя под действием слишком высокой температуры. Датчики нагрева устанавливаются на силовые трансформаторы, транзисторы или симисторы устройства. Как правило, это самые горячие места, по которым и судят об общем температурном состоянии.
Помимо этого, устройство стабилизации может оснащаться защитой от перегрузок и токов короткого замыкания. Чаще всего это обыкновенный автоматический выключатель, встроенный в корпус.
Устройство стабилизатора напряжения
Существует несколько видов, которые отличаются по своему типу и устройству. Конечно, можно послушать консультанта в магазине, но для него самое главное продать товар, а не рассказать всю правду.
Электромеханический
Можно встретить другое название: сервоприводные или латерные. Стоит сразу понимать, что такие устройства для работы с газовым котлом не подходят. Проблема заключается в том, что переключение происходит открытым способом.
При открытом способе между щетками и витками возможно возникновение искрения. Если в газовом котле возникла утечка и в помещении скопился газ, то любая искра может стать причиной взрыва.
Не будем отрицать, что электромеханические варианты обладают большим количеством преимуществ, но устанавливать их в одном помещении с газовым оборудованием небезопасно. Единственный выход их ситуации – это установка электромеханического стабилизатора в другом помещении, куда не проникнет газ в случае утечки.
Релейные стабилизаторы
Считаются самыми простыми устройствами с минимальной стоимостью. Основной элемент — это трансформатор, на первичную обмотку которого поступает входное питание. Вторичная обмотка может иметь от пяти до нескольких десятков контуров. От их количества зависит точность стабилизации. В зависимости от входного напряжения происходит переключение на контур вторичной обмотки.
Переключение происходит с помощью реле, которое находится в герметичном корпусе, что предотвращает возникновение искры. Обладают прекрасной скоростью и устойчивостью к перегрузкам. Простота конструкции позволяет работать оборудованию в течение долгого времени.
Электронные стабилизаторы
В отношении электронных стабилизаторов можно встретить название симисторные или тиристорные, в зависимости какие ключи используются для переключения. Если в отношении реле существует ограничение по размеру, то в отношении симисторов и тиристоров такого нет. Они имеют небольшой размер, и поэтому в устройстве можно установить несколько ступеней переключения.
Дополнительным плюсом можно считать быстрое и тихое переключение, долговечность и надежность оборудования. Но тут присутствует минус. Стоимость таких стабилизаторов выше остальных вариантов.
Инверторные стабилизаторы
Лучший вариант для подключения. В устройстве происходит двойное преобразование, что гарантирует точное и стабильное напряжение. В результате двойного преобразования поток освобождается от посторонних помех.
Дополнительным плюсом инвертора для газового котла можно считать тот факт, что отклонение в выходном напряжении находится в пределах 1%. Сегодня это лучший показатель. Несколько лет назад инверторы отличались высокой стоимостью. Но сегодня можно найти модели, которые отличаются надежностью и невысокой ценой.
