Как правильно сделать фундамент для пристройки
Изучая опыт возведения пристроек на различных основаниях, строители пришли к выводу, что желательно работать на однотипных фундаментах. Объясняется это разной степенью усадки и восприятием реакций грунта. Отличающиеся физико-механические и эксплуатационные характеристики могут привести к нарушению целостности строения, повлечь дополнительные расходы.
Применяются следующие варианты соединения фундаментов:
- Жесткий. Соединение производится при помощи арматурных стержней, которые забиваются в существующую базу и закладываются при заливке в новую. Сварив арматуру в единую конструкцию, получают монолит. Вариант такой связки гарантирует целостность постройки, особенно при возведении под одной крышей. Учтите, что жесткое соединение неприемлемо на пучинистых, склонных к деформациям почвах.
- Гибкий. Относительная подвижность достигается за счет компенсационного шва между основами. Промежуток, заполненный теплоизоляционными материалами, позволяет демпфировать усилия со стороны пучинистых грунтов и снизить вероятность нарушения целостности при разновеликих усадках.
Какой тип фундамента выбрать?
Итак, фундамент под пристройку к дому может иметь следующую конструкцию:
- Железобетонный ленточный монолитный или сборный.
- Столбчатый.
- Свайный или свайно-винтовой.
Для больших пристроек применяют первые два типа фундаментов, они отличаются высокой несущей способностью. Для каркасных веранд или других сооружений такого типа вполне можно применять свайно-винтовые фундаменты, так как их возведение требует приложения минимальных усилий и отличается высокими темпами строительства.
Стоит ли привязывать новый фундамент к старому?
Перед тем, как залить фундамент под пристройку, необходимо решить способ его привязки к основному строению. В данном случае играют роль состояние имеющегося фундамента, особенности грунта.
В основном применяют два вида привязки фундаментов:
Для зданий, которые простояли значительный период, в конструкциях которых прошли все процессы усадки можно применять жесткую связку фундаментов. Стоит оговориться, необходимо оценить и свойства грунта, в пучинистых почвах такую схему применять не рекомендуется. Дело в том, что старая и новая постройка по-разному будут реагировать на подобные процессы. А это приведет к разрушению сопряжений фундаментов. Привязка осуществляется путем анкерования. Для этого в существующем фундаменте бурятся отверстия (диаметр которых может быть чуть большим размера арматуры). Глубина бурения составляет 20-35 диаметров арматуры, на квадратный метр сечения будущего фундамента понадобится 5-6 отрезков арматуры. Ее длина выбирается таким образом, чтобы выступающая и забитая части были приблизительно одинаковыми. Такие арматурные выпуски впоследствии свяжутся с каркасом нового фундамента.
Пристройка к ленточному фундаменту нового дома (или постройки на грунтах, склонных к пучению) должна осуществляться с применением деформационных швов. Данная технология не предполагает жесткой связки каркасов фундаментных конструкций, между ними остается зазор, толщина которого определяется расчетом. Обычно для одно-двухэтажных домов она принимается в пределах 2-5 см.Для того чтобы сформировать такой деформационный шов перед заливкой бетона в местах сопряжения фундаментов устанавливается обернутая в полиэтилен доска соответствующей толщины. После того как залитый бетон застыл и приобрел необходимую прочность, доска демонтируется, а получившийся зазор заполняется пенополиуретановой пеной или минеральной ватой. Такая конструкция позволит старому и новому зданию воспринимать появляющиеся нагрузки без проявления деформационных и разрушающих процессов.
Поэтому, перед тем как пристроить фундамент к фундаменту проконсультируйтесь у специалиста.
Общие положения
Профессиональные строители считают, что тип фундамента под пристройку надо выбирать в соответствии с конструкцией основания под дом. Если, например, он опирается на монолитную ленту, то не следует пристраиваемую часть устанавливать на столбы.
Данная рекомендация основана на характерном взаимодействии разных типов фундаментов с грунтом: конструкции ленточного, плитного или любого другого типа дают разную усадку.
Фундамент пристройки можно жестко связать с основным или построить отдельно от него.
Решение принимается в зависимости от двух параметров:
- веса пристройки;
- характеристик грунта.
Равномерные грунты не вызывающие существенную усадку дома, позволяют объединить старый и новый фундаменты в единую конструкцию. Во всех прочих случаях рекомендуется возводить пристройку на независимом фундаменте.
А как правильно сделать фундамент для пристройки дома, чтобы со временем эти две части не оказались на разных уровнях из-за усадки?
Для этого выбирают глубину заложения нового основания, аналогичную старому, но с учетом будущей усадки. Устройство песчаной подушки при этом обязательно.
И еще один важный момент: если дом построен недавно, и процесс усадки еще не завершен, жесткую связку двух фундаментов делать нельзя даже на подходящих для этого грунтах.
Как сделать буронабивной фундамент своими руками?
Способы жесткой стыковки
Существует три основных метода жесткой стыковки основания пристройки к фундаменту дома:

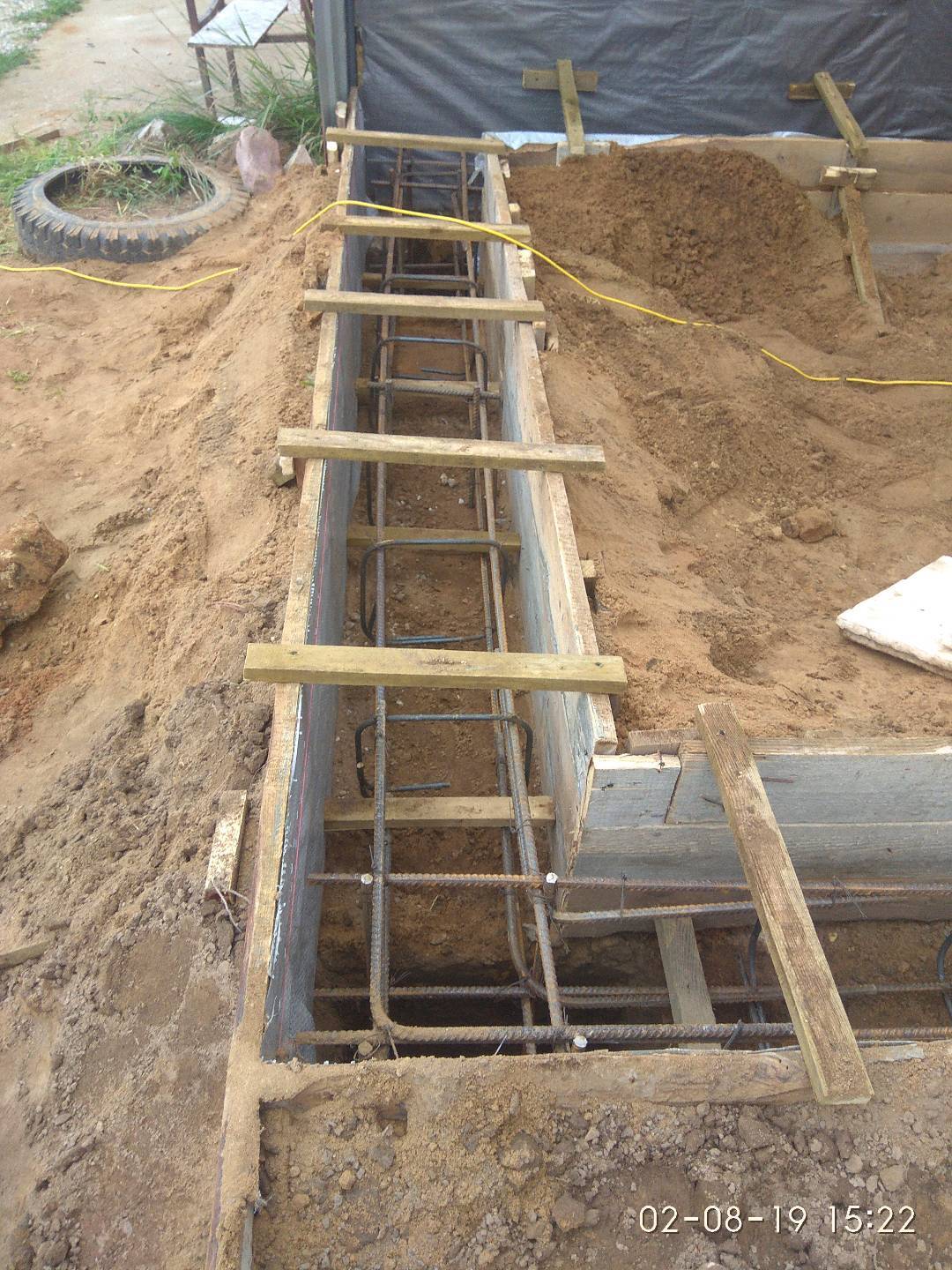

Для стыковки к ленточному фундаменту используется так называемый способ «лента-лента». Сопряжение по этой методике происходит в несколько этапов:

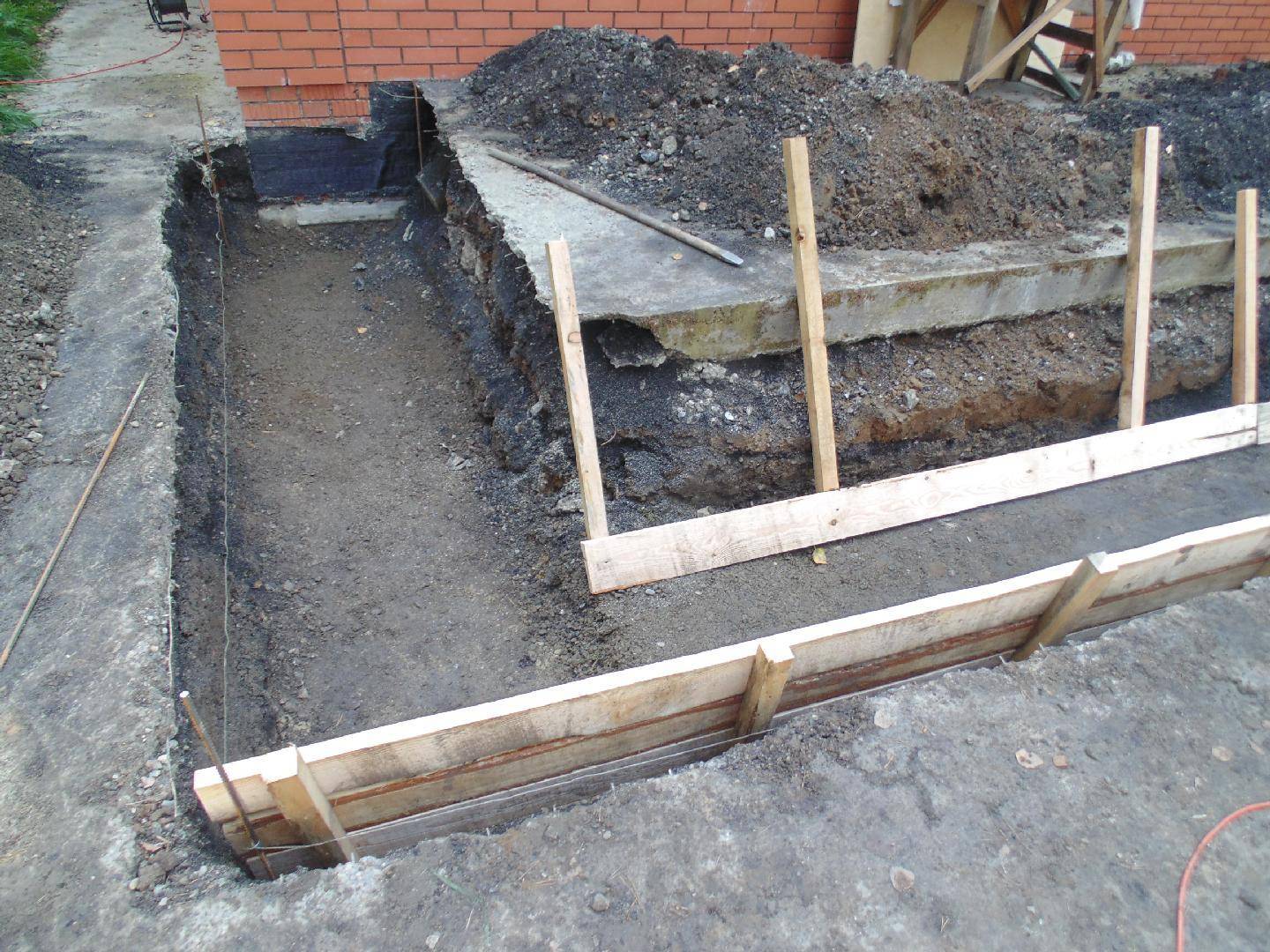

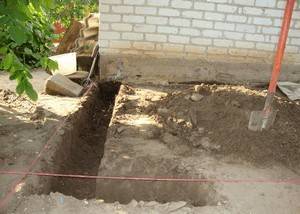

- для начала необходимо выкопать траншею длиной порядка 2 метров вдоль основания существующего дома. Не стоит вскрывать сразу весь фундамент, это может привести к возникновению трещин по стенам дома;
- каждые полметра в фундаменте сверлят в шахматном порядке отверстия под арматуру глубиной порядка трех четвертей от толщины основания и диаметром, равным толщине арматуры;
- во все отверстия, кроме крайних, вбивается арматура со специально подготовленными заранее продольными прорезями. Через эти прорези необходимо вбить деревянные клинышки, чтобы арматура плотно держалась в бетоне.
В крайние отверстия вбивается арматура с периодическим профилем. Для лучшего забивания было бы правильно придать краям арматуры форму конуса при помощи болгарки. Оптимальный диаметр выбранного материала – 14-16 мм.
Схема комбинированного фундамента под пристрой.
На завершающем этапе все куски арматуры обвязываются в единый каркас, по краям которого необходимо сделать выпуск сантиметров на 30-40 для перевязки в основной фундамент пристройки к дому. Каркасы из арматур обвариваются между собой.
В случае если фундамент окажется незамкнутым, то арматура вбивается в основание дома в полтора раза чаще.
Следующий способ подойдет для домов, построенных из газосиликата.
Как правило, при возведении таких сооружений строителями оставляются выпуски плит из цокольной части дома примерно на 30 см. Это позволит оголить концы арматуры в плите и состыковать их к плитному фундаменту пристройки. Такой метод называется «плита-плита».
Чаще всего принято делать фундамент под пристройку к дому с формированием деформационного шва или отдельного основания. При выборе такого варианта основание пристройки нужно залить в непосредственной близости к фундаменту дома.
Под всем периметром пристройки необходимо сделать капитальный ленточный (ростверк). Промежуточное пространство между основаниями правильно отделить друг от друга гидроизоляционными и теплоизоляционными материалами таким образом, чтобы при усадке старому фундаменту не было нанесено механических повреждений со стороны пристройки.
В качестве гидроизоляции можно использовать рубероид как самый дешевый из всех возможных вариантов. Чтобы залить фундамент под пристройку к дому правильно, нужно руководствоваться теми же правилами и нормами, что и при возведении обычного дома.
Экономия денег при выборе материалов, чтобы сделать фундамент, может оказаться мнимой и привести к лишним и немалым дополнительным тратам уже в ходе эксплуатации строения. Правильно было бы покупать комплектующие только высокого качества, начиная с приобретения арматуры и заканчивая покупкой песка и цемента.
Но, конечно, самый идеальный вариант, позволяющий добиться жесткости и настоящей надежности конструкции дома, – это просчитать все с самого начала строительства. Правильно было бы залить весь фундамент монолитно.
А до тех пор, пока в семейном бюджете не появятся средства, чтобы застроить всю площадь основания здания, место под пристройку к дому можно просто накрыть каким-либо настилом. При таком варианте у фундамента пройдет естественным способом усадка, а прочность будет максимальной.
Почему именно пеноблок
Пенобетон, как строительный материал
Пенобетонные блоки относятся к практически идеальным строительным материалам, особенно это актуально для тех случаев, когда дом строится самостоятельно, своими руками. Блоки из пенобетона легкие, их просто обрабатывать, к примеру, они свободно пилятся обычной ножовкой. Также для их укладки не требуются специальные навыки, в отличие от укладки кирпича.
Пенобетонный материал достаточно легко доставляется в те населенные пункты, которые считаются труднодоступными. Сравнивая пенобетон и другие подобные стройматериалы, можно выделить более высокие прочностные качества, а также относительно невысокую стоимость.
При сопоставлении пенобетонных и газосиликатных блоков, обращается внимание на то, что их экологические, огнестойкие, тепло- и звукоизоляционные параметры находятся практически на одном уровне. Но у газосиликатных блоков весьма пористая структура, поэтому и более высокое впитывание воды
Также по сравнению с пенобетонными блоками, низка морозоустойчивость газосиликата, поэтому он применяется чаще всего для внутренних перегородок
Но у газосиликатных блоков весьма пористая структура, поэтому и более высокое впитывание воды. Также по сравнению с пенобетонными блоками, низка морозоустойчивость газосиликата, поэтому он применяется чаще всего для внутренних перегородок.
Свойства пенобетона и его товарная марка определяются плотностью пенобетона. Лучшие тепло- и звукоизоляционные качества у того материала, плотность которого ниже, зато при увеличении плотности, возрастает его прочность.
Выбирая марку пенобетона, стоит определиться с тем, каково назначение материала. Для несущих стен, в случае строительства двухэтажного дома, стоит выбирать более прочные, являющиеся конструкционными или тепло-конструкционными. Ну а в случае, когда решается вопрос, сколько стоит построить баню из пеноблоков, то можно остановиться на теплоизоляционных блоках.
Как разметить фундамент пристройки своими руками?
Если для определения типа будущего фундамента без помощи специалиста не обойтись, то расчет площади и разметку можно запросто произвести своими руками. Для этого вначале определяем геометрию основания, натянув на колышки шнур по периметру площадки. Вычисляем ее диагональ по формуле: c=√(a²+b²), где а и b – стороны, а с – диагональ. Отмеряем отрезок веревки длиной, равной длине диагонали, и с его помощью проверяем равенство диагоналей площадки. Производим корректировки контура шнура при необходимости. Таким же способом размечаем внутреннюю сторону, если фундамент не столбчатый. Если фундамент имеет сложную форму, то его нужно разбить на прямоугольники и произвести разметку каждого отдельно. Далее можно проводить земляные работы.
Полезные советы при строительстве фундамента пристройки к дому
- если целью пристройки к дому является создание отдельной зоны, а не расширение комнаты, то сделать фундамент пристройки нужно отдельно, соединив с основанием дома при помощи деформационного шва;
- ленточный фундамент лучше залить осенью, а начинать строительные работы весной;
- небольшую пристройку к дому можно возводить на мелкозаглубленном, свайно-винтовом, ленточном фундаменте, так как он считается наиболее экономичным.
Как видно, правильный выбор конструкции фундамента и способа его сопряжения с основной конструкцией – это залог успеха в строительстве пристройки. При одинаковых параметрах стоимость жесткой связки фундаментов будет значительно выше, чем при соединении деформационным швом. Однако к решению этой задачи следует подойти со всей ответственностью. Тем эта ответственность выше, чем здание старше.
Способы жесткой стыковки
Существует три основных метода жесткой стыковки основания пристройки к фундаменту дома:
Для стыковки к ленточному фундаменту используется так называемый способ «лента-лента». Сопряжение по этой методике происходит в несколько этапов:
- для начала необходимо выкопать траншею длиной порядка 2 метров вдоль основания существующего дома. Не стоит вскрывать сразу весь фундамент, это может привести к возникновению трещин по стенам дома;
- каждые полметра в фундаменте сверлят в шахматном порядке отверстия под арматуру глубиной порядка трех четвертей от толщины основания и диаметром, равным толщине арматуры;
- во все отверстия, кроме крайних, вбивается арматура со специально подготовленными заранее продольными прорезями. Через эти прорези необходимо вбить деревянные клинышки, чтобы арматура плотно держалась в бетоне.
В крайние отверстия вбивается арматура с периодическим профилем. Для лучшего забивания было бы правильно придать краям арматуры форму конуса при помощи болгарки. Оптимальный диаметр выбранного материала – 14-16 мм.
Схема комбинированного фундамента под пристрой.
На завершающем этапе все куски арматуры обвязываются в единый каркас, по краям которого необходимо сделать выпуск сантиметров на 30-40 для перевязки в основной фундамент пристройки к дому. Каркасы из арматур обвариваются между собой.
В случае если фундамент окажется незамкнутым, то арматура вбивается в основание дома в полтора раза чаще.
Следующий способ подойдет для домов, построенных из газосиликата.
Как правило, при возведении таких сооружений строителями оставляются выпуски плит из цокольной части дома примерно на 30 см. Это позволит оголить концы арматуры в плите и состыковать их к плитному фундаменту пристройки. Такой метод называется «плита-плита».
Чаще всего принято делать фундамент под пристройку к дому с формированием деформационного шва или отдельного основания. При выборе такого варианта основание пристройки нужно залить в непосредственной близости к фундаменту дома.
Под всем периметром пристройки необходимо сделать капитальный ленточный (ростверк). Промежуточное пространство между основаниями правильно отделить друг от друга гидроизоляционными и теплоизоляционными материалами таким образом, чтобы при усадке старому фундаменту не было нанесено механических повреждений со стороны пристройки.
В качестве гидроизоляции можно использовать рубероид как самый дешевый из всех возможных вариантов. Чтобы залить фундамент под пристройку к дому правильно, нужно руководствоваться теми же правилами и нормами, что и при возведении обычного дома.
Экономия денег при выборе материалов, чтобы сделать фундамент, может оказаться мнимой и привести к лишним и немалым дополнительным тратам уже в ходе эксплуатации строения. Правильно было бы покупать комплектующие только высокого качества, начиная с приобретения арматуры и заканчивая покупкой песка и цемента.
Но, конечно, самый идеальный вариант, позволяющий добиться жесткости и настоящей надежности конструкции дома, – это просчитать все с самого начала строительства. Правильно было бы залить весь фундамент монолитно.
А до тех пор, пока в семейном бюджете не появятся средства, чтобы застроить всю площадь основания здания, место под пристройку к дому можно просто накрыть каким-либо настилом. При таком варианте у фундамента пройдет естественным способом усадка, а прочность будет максимальной.
Выбор вида фундамента
Вид фундамента определают исходя из общего веса пристройки, состава грунтового основания, глубины промерзания и уровня грунтовых вод. Рассмотрим основные виды конструкций фундаментов.
Ленточный фундамент
Фундамент пристройки на ленточном фундамента По глубине заложения фундаменты разделают на мелкозаглублённым и глубокозаглублённые.
Мелкозаглублённые основания предназначены для домов из лёгких конструкций, при отсутствии угрозы пучения грунта. Мелкозаглубленный фундамент это монолитная железобетонная балка на песчаной подушке с непрерывным армированным поясом. При возведении такого основания обязательное устройство дренажа.
Подошва глубоко заложенного основания находится ниже глубины промерзания во избежание возникновения деформаций от пучения промёрзшего грунта.
Бетонный ленточный фундамент по своей конструкции бывает монолитным, сборным и комбинированным.
Сборное основание возводят из готовых железобетонных блоков, балок и плит.
Комбинированные конструкции строятся из готовых заводских блоков и бетона. Такой вид основания применяют при сложной конфигурации дома в плане.
Столбчатые фундаменты
Фундамент пристройки на столбчатом фундамента Столбчатые опоры подводят под лёгкие пристройки. Столбы размещают во всех углах плана основания, в местах сопряжения несущих стен и в точках концентрации нагрузок. Расстояние между центрами столбов составляет от 1,2 до 2 метров. Между опорами сверху делают обвязку (железобетонные или металлические рандбалки), соединяя всю конструкцию в единую опорную систему.
Закладка столбов приносит существенную экономию материалов по сравнению с ленточным монолитом.
Свайные фундаменты
Для пристроек иногда применяют винтовые сваи. Винтовые сваи представляют собой металлические трубы с нарезанной крупной резьбой или с лопастями на нижнем конце. Процесс установки опор напоминает ввинчивание шурупа в дерево.
Преимущество монтажа такого основание состоит в быстрой установке, не требующей земляных и бетонных работ.
Буронабивные сваи
Фундамент пристройки на буронабивных сваях В просверленные отверстия в земле вставляют арматурный каркас и заливают бетоном. Такие опоры называют буронабивными сваями.
Сложность и дороговизна работ определают целесообразность применения буронабивных свай на сыпучих и текучих грунтах, где установка других фундаментных оснований невозможна.
Плитные фундаменты
Фундаментная плита выполняется в виде монолитной площадки или из перекрещивающихся монолитных лент. Возводят такие основания на всех типах грунтов. Монолитная железобетонная плита – конструкция, обладающая мощной пространственной жёсткостью. На неравномерных сильно сжимаемых грунтах закладывают фундаментное основание только такого типа.
Преимуществом монолитной железобетонной плиты является её универсальность, надёжность и независимость от уровня грунтовых вод.
Такую конструкцию основания на местности с уклоном перепада высот более одного метра не применяют.
Формирование отдельного основания (деформационный шов)
Самый простой и оттого наиболее распространенный вариант фундамента для пристройки подразумевает возведение отдельного основания, которое находится в непосредственной близости от фундамента дома. Надежнее всего в этом случае работать по замкнутой схеме (для ленточного основания), когда возле дома возводится полноценный железобетонный ростверк. При этом для гидроизоляции между двумя фундаментами укладывают листы рубероида, можно использовать теплоизоляционный материал и даже обойтись паклей. Суть решения проста – создать слой, который позволит новому фундаменту сыграть при осадке, не повреждая при этом основания дома.
При расчетах соединения фундаментов через деформационный шов ориентируются на показатели грунта, а также потенциальную нагрузку от пристройки на площадку под ее основанием. Т.е. расчет фундамента проводится так же, как и при строительстве ленточного заглубленного или МЗФ. Поправка на будущую усадку реализуется путем закладки нового основания чуть выше старого – со временем новая конструкция должна дать осадку на глубину фундамента дома.
Связывание между собой основного и пристраиваемого фундаментов
Вынашивая идею о дополнительной пристройке к своему основному дому, следует понимать, что ее нельзя просто так взять и прилепить. Любая строительная деятельность должна проходить осознано и после строгих расчетов. Иначе можно повредить уже имеющееся жилье. Ведь новая пристройка будет оказывать воздействие на грунт, который может начать двигаться, что и нанесет повреждение сооружению. Поэтому при сооружении пристройки, необходимо связать ее фундамент с фундаментом уже стоящего дома.
Начало привязки к дому
Фундамент можно привязать несколькими способами:
- жесткое соединение, этот метод следует применять в тех домах, которые давно построены и их фундамент уже успел устояться. Кроме этого, с помощью простых расчетов следует убедиться, что возникшая нагрузка, не принесет за собой деформации старого фундамента;
- обустройство специальных деформационных швов.
Небольшое отступление, жесткое соединение ни при каких условия не следует практиковать в тех местах, где существуют непучинистые грунты.
Рассмотрим более детально каждый из способов устроить новый фундамент для пристройки к деревянному дому.
Система жесткого объединения фундаментов
Прежде чем приступать к заливке фундамента для пристройки, следует вспомнить, на каком типе основания был возведен дом. У нас наиболее часто используют ленточный или столбчатый типы основания, реже можно встретить фундамент, основанный на плитах или сваях.
Кроме типа фундамента, следует определить еще несколько факторов, которые могут повлиять на будущее строительство, а именно:
- глубина, на которую уложен фундамент;
- определить пространство, которое он занимает под домом;
- опознать типы и виды стройматериалов, которые применялись при строительстве основания.
Не будет особой трагедии в том, если часть информации утеряна, ее можно восстановить в результате новых исследований. Для этого, вдоль старого фундамента вырывается специальная канава, которая дает представление о размере основания. Его глубина определяется с помощью нехитрого инструмента, куска арматуры, с концом как у кочерги. Этот конец следует просунуть под основание таким образом, чтобы он буквально улегся под него.
Арматурная стенка для фундамента
После чего, арматуру следует провернуть до горизонтального положения и протянуть до упора задней стенки, после чего сделать насечку в том месте, где оканчивается стена. Извлекаем щуп и повторяем операцию вдоль все стены, это позволит получить довольно точную картину размеров фундамента.
Новое основание необходимо строить точно такого же типа, как и старое. Причем делать это следует после расчетов пучинистости грунта в месте строительства. Расчеты необходимо делать в любом случае, отговорок, что я строю небольшую пристройку, или она будет изготовлена из легких материалов, не должно быть. Кроме этого, новый фундамент не должен залегать глубже старого, они должны располагаться на одном уровне.
На следующем этапе строительства, нам необходимо будет просверлить отверстия под усиливающую арматуру. Отверстия для нее должны быть несколько больше, чем диаметр самих прутов. У неопытных строителей часто возникает вопрос: на какую глубину необходимо углублять арматуру? Для ее расчета есть универсальная формула: углубление должно составлять 35 диаметров прута.
Бывают случаи, когда ширины основания дома не хватает для сверления отверстий нужной глубины. В этом случае, поступают следующим образом: в торце плиты делаются вертикальные прорези, в которые вставляются специальные клинья. Эта система называется анкерное крепление, с ее помощью новый фундамент получит крепкую связку со старым.
Очень важно правильно рассчитать необходимое количество арматурных прутов. От этого будет зависть прочность всей конструкции, если их установить недостаточное число, то фундамент будет слабым, если больше, чем того требует технология, то это излишняя трата денег
Как правило, их устанавливают из расчета, 5 штук на четверть метра. Необходимую длину прутьев можно нарезать при помощи болгарки, а можно заказать уже готовые. Чтобы усилить эффект от установленных прутов, на их свободный конец можно наварить небольшие куски металла или гайки. Эти концы будут залиты бетоном, в результате чего конструкция получит дополнительное усиление.
