Расчет угла наклона крыши

Оптимальный угол наклона для разных типов конструкций

Хоть и принято считать, что односкатная кровля – это бюджетный вариант перекрытия вспомогательных сооружений (гаража, бани, беседки). Обустройство верхней части дома в такой способ также имеет свои преимущества:

• уменьшается расход материалов;
• сокращается время монтажных работ;
• экономятся денежные средства;
• при этом внешний вид готового здания остается аккуратным.

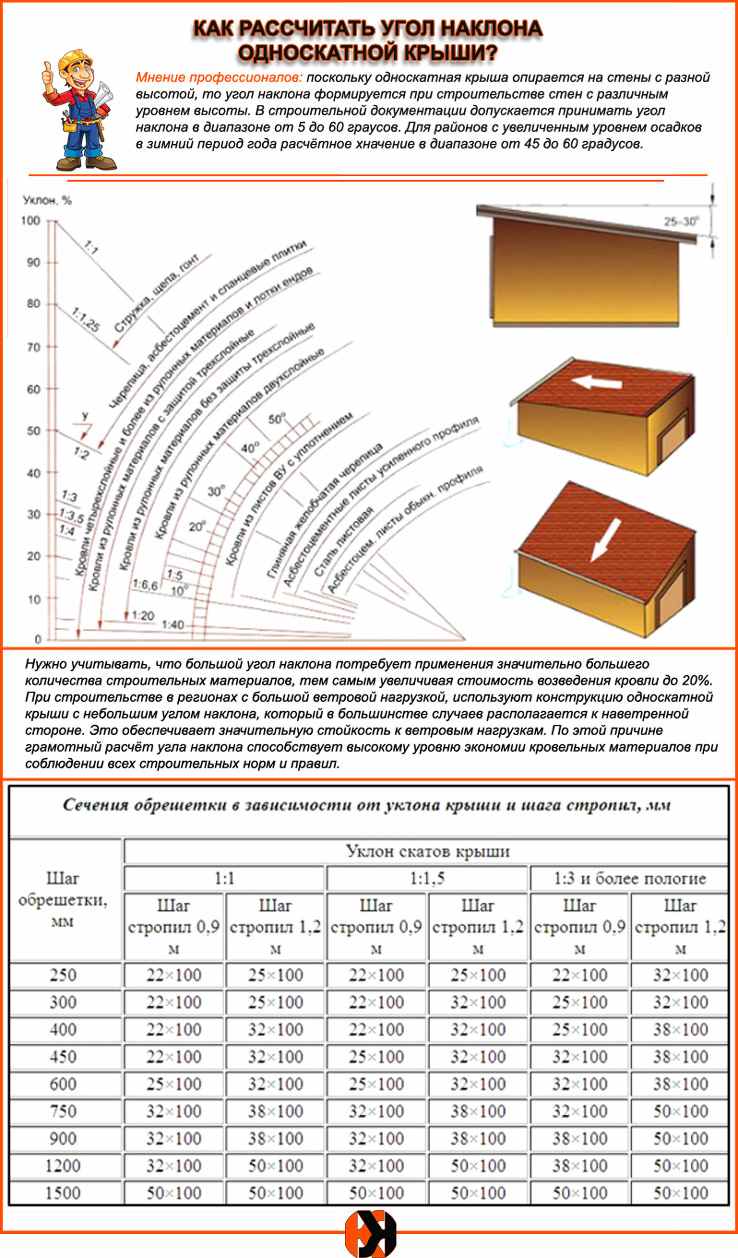

Однако стоит сказать, что односкатная крыша не подходит для домов, где планируется мансардный или чердачный этаж. Поскольку одна часть здания гораздо выше другой. Если же чердак необходим оптимальным наклоном крыши будет показатель в 30.

Для таких построек, как баня, беседка или веранда угол наклона может колебаться в пределах 10–15 .

При строительстве гаража, сарая нужно учитывать разницу в длине подпорок, поэтому допускается значение в 50–60.

Основные данные

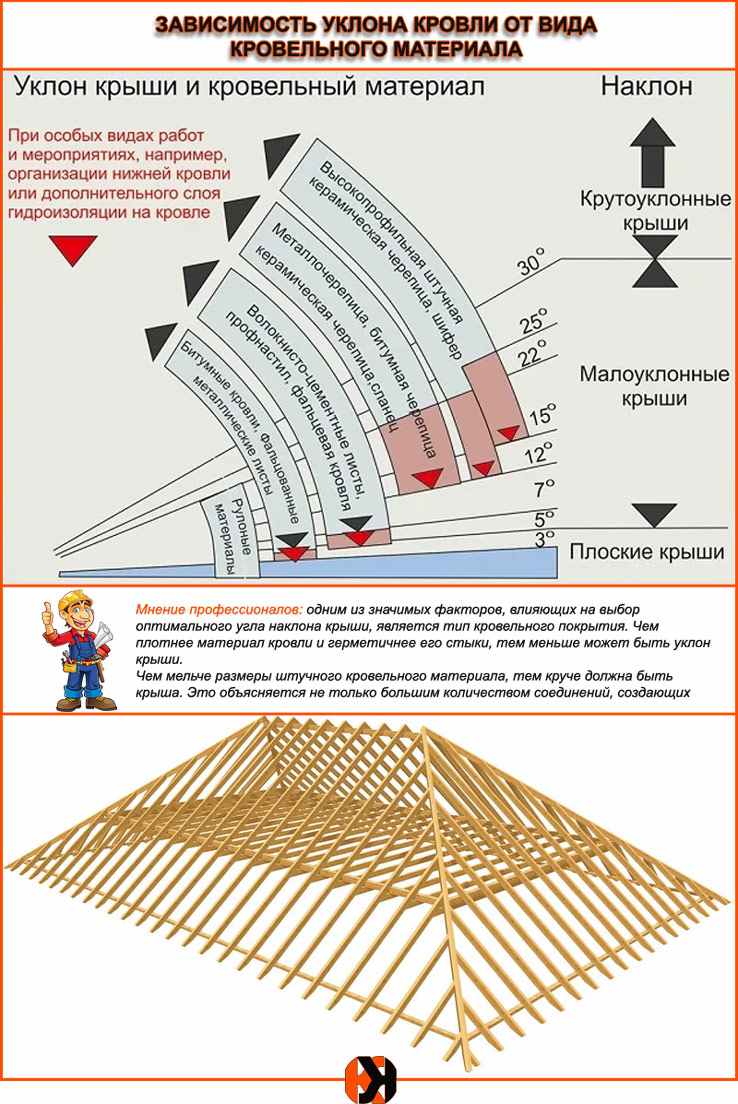

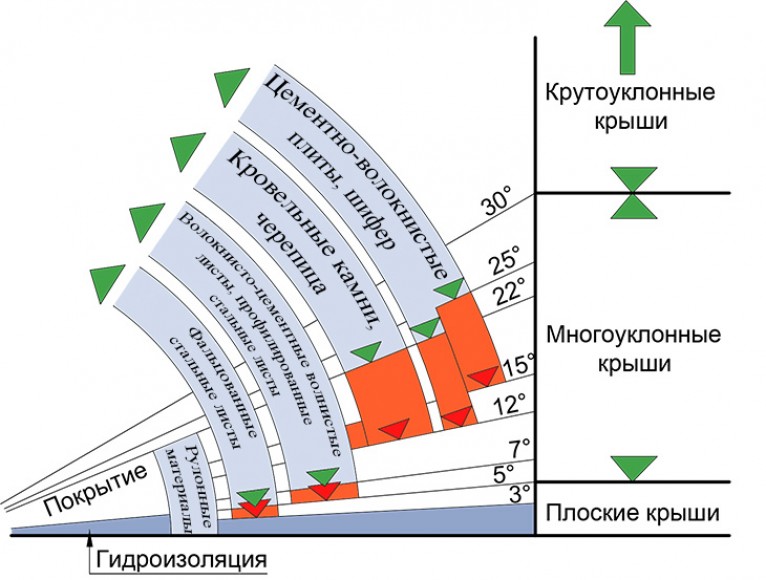

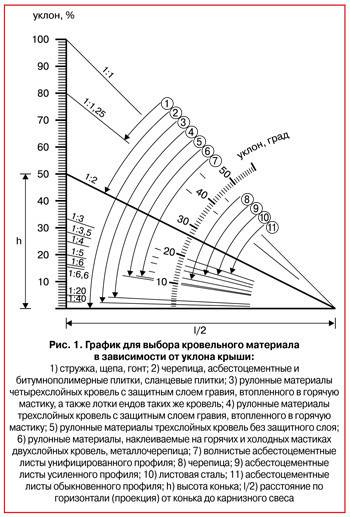

График выбора кровельного материала в зависимости от уклона крыши.

Допустимый угол наклона металлической крыши обычно измеряют своими руками исходя из климатических условий того района, в котором ведется строительство, и кровельного материала. Минимально угол наклона должен составлять 110°, максимальный угол наклона можно определить путем анализа погодных условий, его значение может быть 45°. и больше. Для более теплого и сухого климата используется менее пологая крыша. Более крутой угол наклона дает возможность минимально скапливать снег и, соответственно, снижать снеговую нагрузку. Например, уклон 45° позволяет почти не учитывать вес снежного покрова.

Наряду с этим, увеличенный угол наклона резко повышает давление ветра на крышу. При уклоне в 45° давление ветра больше в 5 раз по сравнению с показателем в 11°. Следовательно, для большего угла наклона возникает необходимость в большем количестве реек для усиления обрешетки и стропил. От угла уклона крыши прямо зависит и ее стоимость.

Для кровли с углом наклона около 40-45° необходимо больше материалов (примерно в 1,5 раза), нежели для плоской крыши, а для 60° требуется в 2 раза больше кровельных материалов

При выборе конфигурации важно помнить, что от угла наклона напрямую зависит выбор кровельных материалов. Учет угла наклона позволяет определить материалы для кровли, а также произвести расчет слоев крыши и ее площади

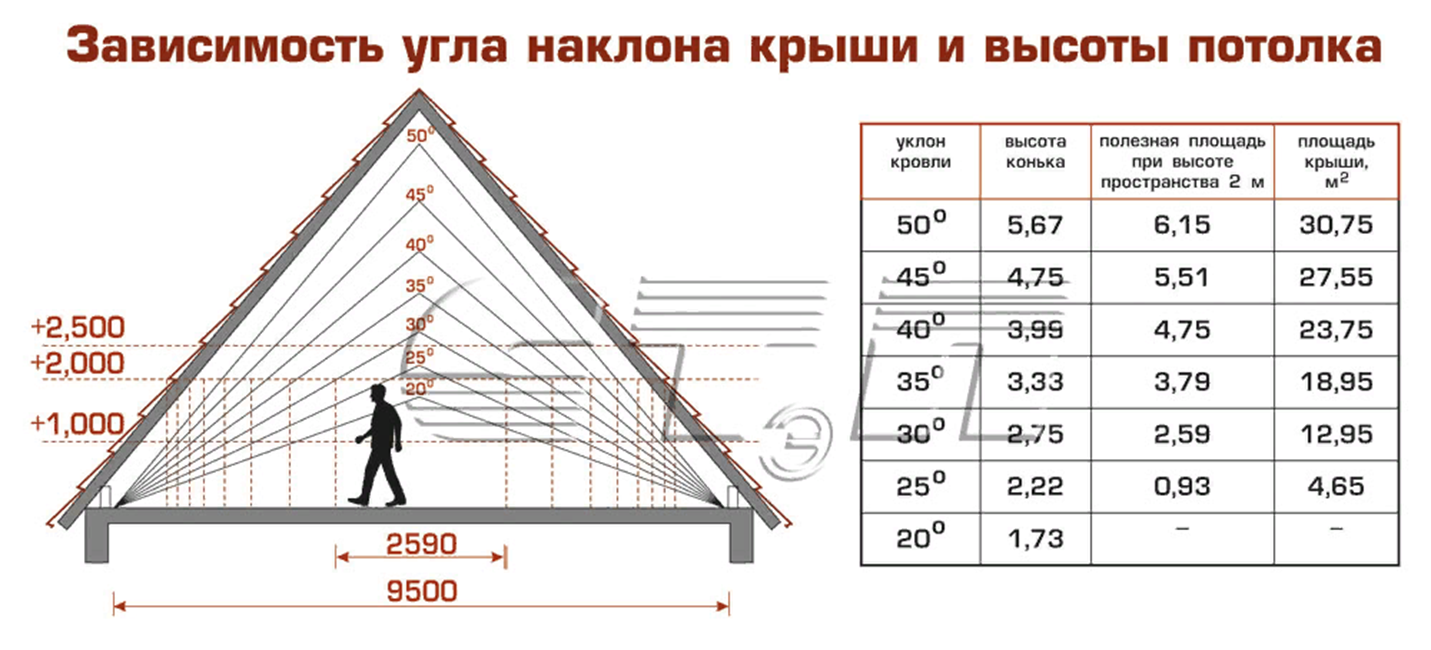

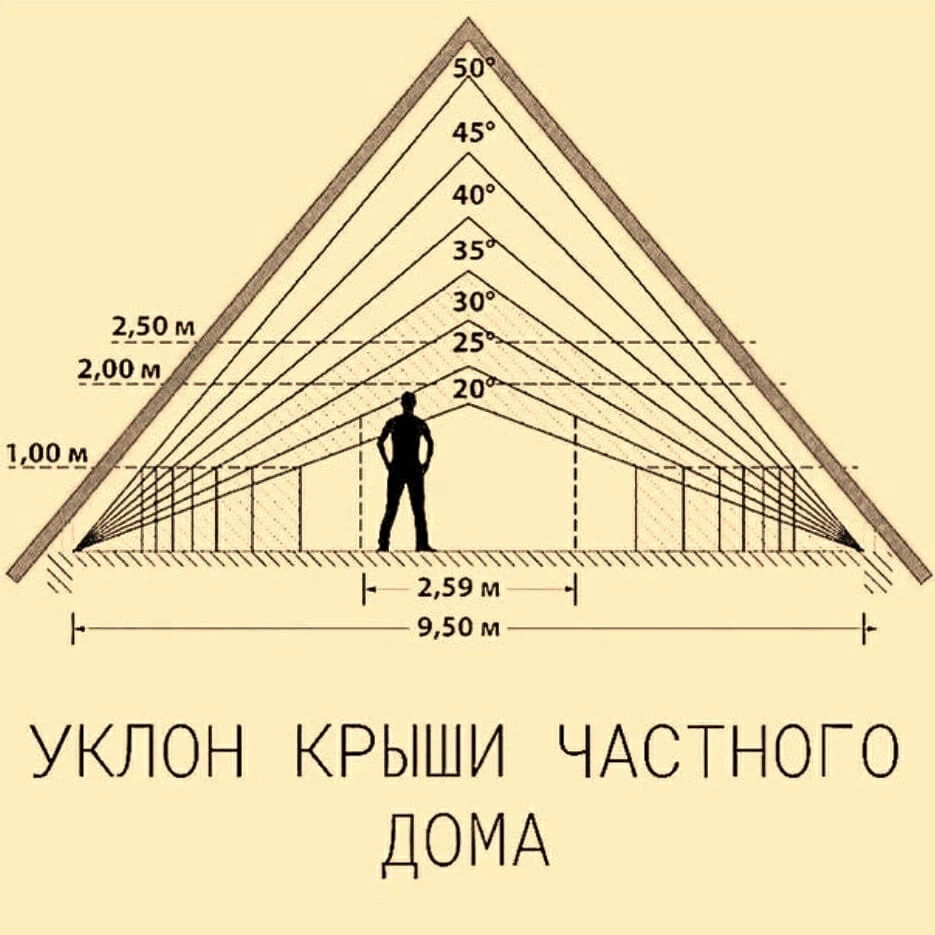

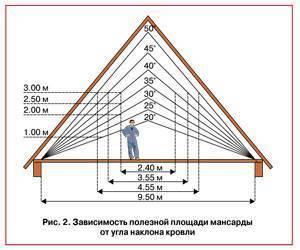

Зависимость полезной площади мансарды от уклона крыши.

Материалы для кровли по своим свойствам (технические, экономические, физические) объединились в группе 1-11.

На графике они показаны дугообразными стрелками. Линии наклона показывают уклон ската. Выделенная (жирным) линия на графике обозначает отношение полной высоты данного конька h к половине его обычного заложения ½. Отношение 1/2 указывает, что вертикальный отрезок h располагается на горизонтальном отрезке ½ два раза. Наклонная линия на полукруглой шкале обозначает угол наклона в градусах, а шкала, расположенная вертикально, – уклон крыши в %.

Так рассчитывают минимальный уклон для тех или иных кровельных материалов. В качестве примера, с помощью данного графика проведем расчет нужного угла наклона для данной крыши с использованием металлической черепицы.

Как определить угол наклона крыши самостоятельно

Для измерения угла ската можно использовать чудо-прибор, который способен избавить от всего вычислительного бремени. Название устройства говорит само за себя — уклономер (угломер).

В целом, можно обратиться за помощью и к механическому угломеру — вариант бюджетный, но вот не исключены дополнительная морока, особенно если пользуетесь таким приспособлением впервые.

Впрочем, расскажем специфику этого устройства — возможно, благодаря ней наш читатель очень скоро будет в обращении на «ты» с данным элементом.

• Стандартный уклономер без электронных наворотов представлен в виде рейки с прикрепленной рамкой. На стыке планок находится ось, на которой зафиксирован маятник. В его своеобразный комплект входит 2 кольца, грузик, пластина и указатель. Дополняется устройство шкалой с делениями, которая находится во внутренней части выреза. Если рейку положить по горизонтали, то указатель совпадет с нулевым делениям шкалы.
• Теперь переходим к основному процессу, для которого и предназначен прибор. Выставьте рейку угломера перпендикулярно по отношению к коньку. После этого на указателе маятника отобразится требуемая величина в градусном значении.

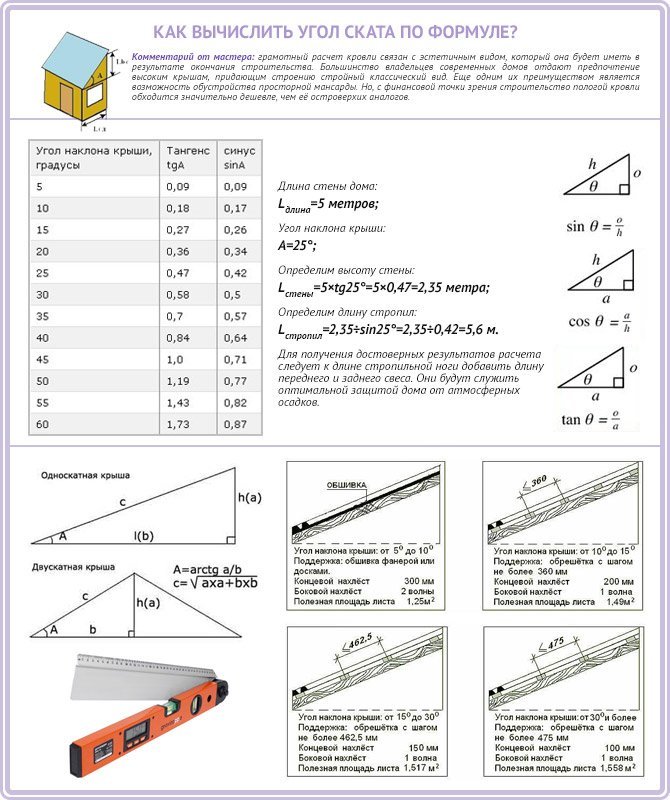

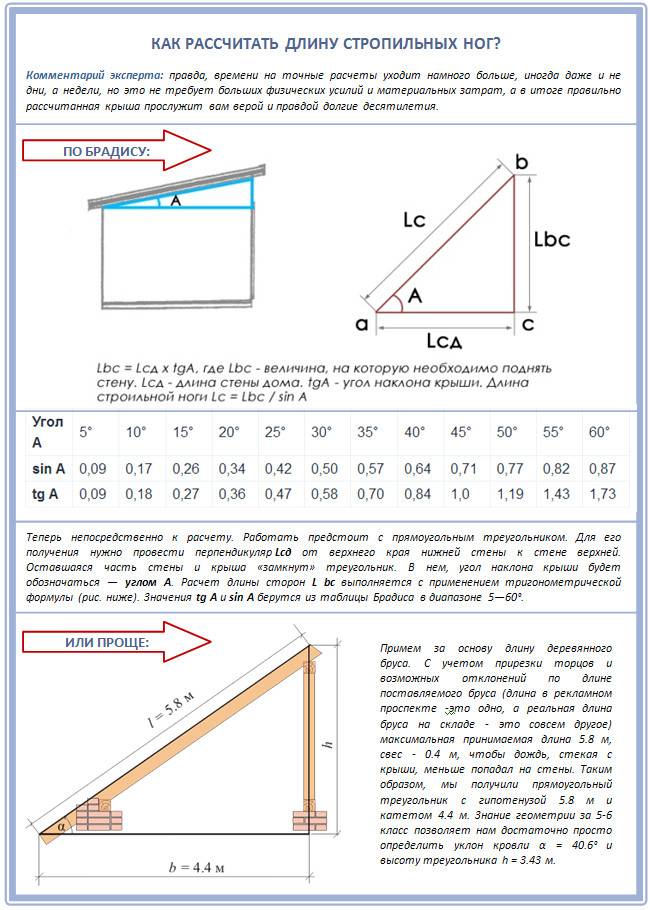

• Вариант, основанный на проведении собственного расчетного задания для измерения наклона путем математических вычислений, малопривлекателен. Во всяком случае попытаемся доступно рассказать как это можно сделать самостоятельно. В первую очередь необходимо выяснить длину гипотенузы и катетов. Когда речь идет об измерении наклона крова, прямая ската и есть отображением гипотенузы.
• Затем рассчитываем длину противолежащего и прилежащего катета. Первый из них представлен в виде расстояния, разделяющее перекрытие и конек, а размер второго следует принимать за расстояние между серединой перекрытия и карнизным свесом определенного ската.
• Теперь, получив уже два значения, найти третье путем применения тригонометрии не составит труда. В итоге, зная синус, косинус или тангенс (зависит от размеров составляющих) через инженерный калькулятор вычисляем цифровое значение наклона в процентах.
• Остались вопросы? Смотрите видео урок ниже или воспользуйтесь нашим онлайн калькулятором.

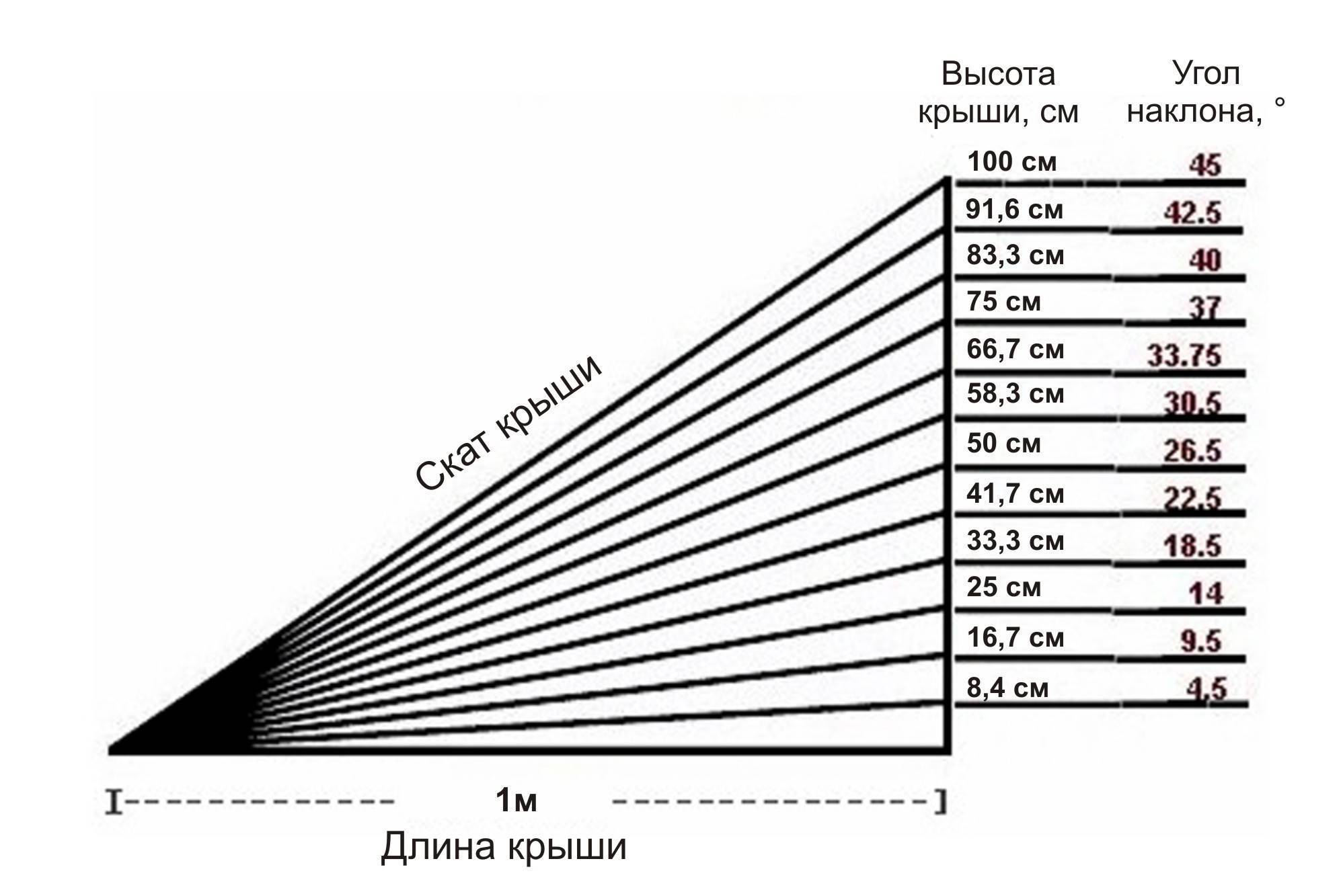

Соотношение высоты конька с пролетом

Касательно нагрузок — лучше не утруждаться минимальными уклонами, так как это может плохо кончиться для «свежей» крыши. Но если кровля плоская и деваться некуда, тогда не пренебрегайте укрепительными редутами.

В расчете стоимости также не обойдите вниманием такие понятия, как масса конструкции дома и опять таки нагрузку от осадков — это поможет найти не только правильное, но и экономически приятное решение для Вашего кошелька

Расчет крыши

Если наклон составит до 10 градусов, тогда подходящим вариантом будут поверхности из гравия, до 20º — профнастил и шифер. Стальные и медные листы целесообразны уже в очень «крутых» случаях, когда показатель верхнего румба достигает отметки 50-60 градусов.

Собственно, вот и вся информация, которая понадобится для самостоятельного вычисления угла уклона крыши.

Крыша из металлической черепицы

Как всем известно, металлическая черепица владеет большим весом если сравнивать с тем же профнастилом

Вот почему важно предусматривать все различия строительства крыши из металлической черепицы, и попытаться выстроить крышу с небольшим углом наклона скатов

Очень важно это учитывать в тех регионах, где попадаются крепкие ветра – ветровая нагрузка оказует большущее (и отрицательное) влияние на всю конструкцию кровли, и потому следует весьма тщательно отнестись к расчетам крыши. Огромное значение угла наклона может стать «причиной вздутия» кровли, что, со своей стороны, приводит к повышение нагрузки на несущую систему крыши. А это опасно досрочным разрушением крыши

А это опасно досрочным разрушением крыши.

Вообще же, для крыш, покрываемых этим видом материала, значение минимального угла наклона должно составить в среднем 22 градуса – согласно эмпирическим данным, конкретно этот расчет угла уклона кровли свойственен тем, что устраняется скапливание влажности на соединениях крыши, стало быть, соединения будут обезопасены от просачивания вовнутрь дождевых и раставших вод.

Самый маленький угол уклона кровли обязан составить не меньше 14 градусов. Что касательно битумной черепицы, то тут небольшое значение формирует 11 градусов – с оговоркой, что при сооружении крыши нужна добавочная цельная каркасная рама.

Крыша из профлиста

Профлист считается одним из очень «ходовых» материалов для кровли – он имеет небольшой вес, устанавливается очень легко и моментально, крепить профлисты очень просто.

При этом самый самый маленький угол уклона крыши вполне может составлять от 12 градусов – по рекомендациям изготовителей.

Крыша из рулонных «мягких» материалов

К ним относятся рубероид, ондулин, полимерные (мембранные) кровельные покрытия.

• Угол наклона конструкции кровли вполне может составлять 2-15 градусов – значения зависят от количества покрывающих слоев.
• Например, для двухслойного покрытия угол наклона следует принимать равным до 15 градусов, а вот для трехслойного достаточно значения в 2-5 градусов.
• А вот мембранные покрытия, какие, как все знают, можно применять в работах с кровлей для кровель фактически любой, даже очень сложной комбинации, можно накрывать с уклоном в 2-5 градусов.

Как следует из сказанного выше, какой угол наклона кровли принимать – решать владельцу дома

Но необходимо взять во внимание конкретную зависимость: крыша обязана держать кратковременную и постоянную нагрузку. К первой относятся осадки атмосферы, ветер и их вес, который давит на покрытие для кровли, ко второй – конкретно вес конструкции кровли и материала для кровельных работ. Плюс ко всему, вид обрешетки, шаг каркаса и система будут подчиняться от величины наклона крыши

Например, чем ниже уклон, с особенно коротким шагом обрешетки обязана выполняться система крыши. Для минимальных величин шаг каркаса обязан составить 35-45 см

Плюс ко всему, вид обрешетки, шаг каркаса и система будут подчиняться от величины наклона крыши. Например, чем ниже уклон, с особенно коротким шагом обрешетки обязана выполняться система крыши. Для минимальных величин шаг каркаса обязан составить 35-45 см.

Ну, и не в самую последнюю очередь появляется вопрос о количестве материала для кровельных работ, который нужно приобрести. Естественно, чем «круче» будет угол уклона крыши, тем больший расход материала потребуется.

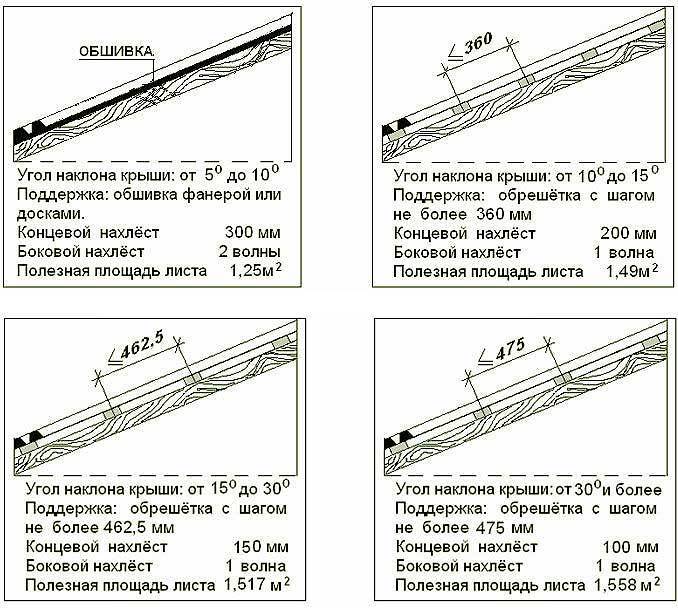

И наконец пару рекомендаций которые будут полезны, какие можно задействовать при выборе материала для кровельных работ:

• Если уклон крыши маленький (до 10 градусов), то покрыть кровлю даже можно с применением каменной крошки/гравия (в расчете 5 мм для крошки и 15 мм для гравия естественно).
• Если угол наклона кровли формирует 10 градусов и больше, то необходимо применять базисную изоляцию от влаги из битума. А вот для материала в рулоне необходимо применять добавочное покрытие для защиты (в основном, это добавочная покраска).
• Покрывая кровлю профнастилом/асбоцементными листами, не забывайте про то, что нужна герметизация стыковых швов. Соединения при этом следует делать двойными.

Рассчитать угол наклона крыши: начало

Перед тем как рассчитать уклон, определитесь с дальнейшим использованием чердака. Если нужен жилой чердак, то наклон крыши должен быть большим (от 30 до 50 градусов), чтобы человек смог без труда выпрямиться, поставить мебель (шкафы, кровать, стол, стеллаж). Высота пространства – не менее 2 метров.

Если под крышей планируется обустройство комнаты, то высота от пола до крыши должна быть не менее 2 метров

Еще один вариант – ломаная конструкция. Самостоятельно смастерить такую сложно. Без помощи профессионалов не обойтись.

Если монтаж выполняется собственными силами, то проще и быстрее построить одно- или двускатную крышу.

Определиться поможет таблица:

Угол (в градусах)	Высота конька (в метрах)	Полезная площадь чердака (в метрах)	Площадь крыши (в квадратных метрах)
50	5,67	6,15	30,75
45	4,75	5,51	27,55
40	4	4,75	23,75
35	3,33	3,79	18,95
30	2,75	2,59	12,95
25	2,22	0,93	4,65

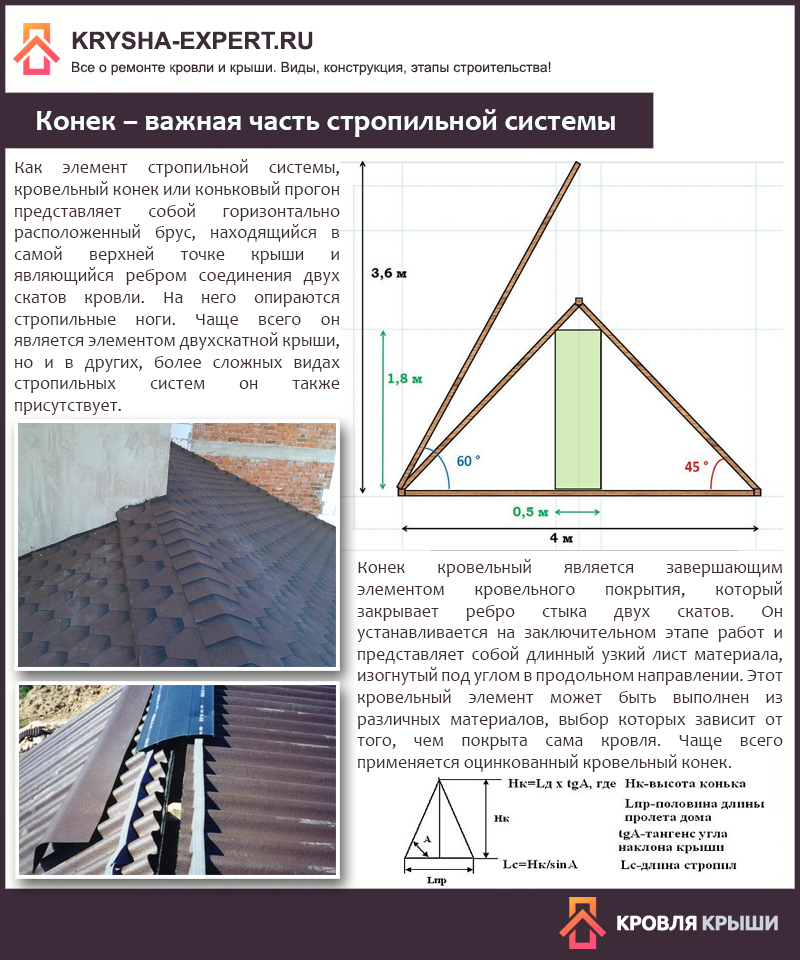

Конек – это место, где соединяются два ската (речь идет о двускатной конструкции). Высота конька – это расстояние от основания кровли до места соединения двух скатов.

Высота конька – это расстояние от основания крыши до места соединения ее скатов

Вывод: чем больше наклон, тем больше получается полезная (жилая) площадь чердака. Но чем крупнее этот показатель, тем сложнее эксплуатировать саму кровлю:

• возрастают затраты на материалы покрытия (нужно больше дерева или металла для основания);
• увеличивается нагрузка от ветра, который способен сорвать крышу. Чтобы этого не произошло, надо класть балки и доски в основании конструкции чаще, что ведет к увеличению денежных затрат;
• вырастает нагрузка от снега. Скопившиеся осадки рано или поздно сломают конструкцию.

Выбрав крышу с малым наклоном (до 25 градусов), учтите:

нужно предусмотреть систему задержания снега, чтобы он не сходил лавиной, иначе пострадают люди или техника;
можно в конструкцию вмонтировать обогреватель, чтобы снег на ней не скапливался вообще, но это – дополнительные денежные затраты;
вода может попасть в стыки

Нужно особое внимание уделить гидроизоляции, положить ее не в 1-2 слоя (так делают, если наклон больше 25 градусов), а в 3-4.. Полезный совет: обратите внимание, как смонтирована крыша дома у ваших соседей

Спросите, устраивает ли их кровля, есть ли недочеты?

Полезный совет: обратите внимание, как смонтирована крыша дома у ваших соседей. Спросите, устраивает ли их кровля, есть ли недочеты?. Если внешний вид и технические характеристики вас устраивают, смело берите за основу подобную конструкцию

Если внешний вид и технические характеристики вас устраивают, смело берите за основу подобную конструкцию.

Расчет угла кровли в зависимости от снеговых и ветровых нагрузок

Для определения вероятного действия от выпадения осадков на строение (угол наклона двускатной крыши) используется карта снеговых нагрузок Российской Федерации (сопредельных стран).

Карта снеговых нагрузок Российской Федерации

При этом для расчета угла ската кровли используется значение числителя (первая цифра дроби), то есть среднестатистический вес снежного покрова для горизонтальной плоскости. Планируемый угол уклона крыши учитывается коэффициентом µ, составляющим для крыш со скатом:

• менее 25о – 1;
• 25…60о – 0,7 (интерполируется согласно данным, приведенным выше);
• более 60о – не учитывается.

При постройке дома, например, в Подмосковье, здание попадает в третью зону со средней снеговой нагрузкой 180 кг/м.кв. При планируемой кровле с углом наклона в 30о цифру следует умножить на коэффициент 0,7 – итоговое значение составит 126 кг/м.кв.

Для расчета ветровых нагрузок используется аналогичная схема. По карте ветровых нагрузок определяется зона, по месту расположения строения (между зданий, на открытом месте) – тип воздействия ветрового потока. Эти параметры дают начальную формулу, как рассчитать угол наклона крыши.

Карта ветровых нагрузок России

Место расположения здания учитывается коэффициентами из таблицы.

*- Место размещения для дома высотой в 5 м включает область с радиусом 5х30 = 150 м. Таким образом, даже в крупном городе дом, выстроенный в частном районе, будет считаться находящимся в зоне с малоэтажной застройкой.

Упрощенный расчет нагрузки от действия ветра для здания в Подмосковье, распложенного на берегу водоема значительной площади, позволяет получить цифру:

• для зоны 1 (Москва и Подмосковье) среднестатистическая нагрузка составляет 32 кг/м.кв.;
• для ската в 30о, высоты 5…10 м и размещения на открытой местности принимаем коэффициент 1,0;
• конечный результат – 32х1,0 = 32 кг/м.кв.

Однако, помимо обычного воздействия ветра, необходимо учесть его аэродинамическую составляющую.

Иллюстрация — ветровые нагрузки на крышу

В зависимости от преобладающего направления ветрового потока, он будет стремиться сорвать кровлю или «прижать» ее к стропилам. Поэтому с учетом розы ветров рассчитывается усилие для наиболее нагруженных зон и полученное значение применяется для всей конструкции, чтобы унифицировать ее и не использовать в разных зонах стропила различного сечения. Так, с учетом приведенных выше расчетов и планируемой двускатной кровли, принимаем для ветра во фронтон (торец здания) коэффициент -1,4 и умножаем его на номинальное значение ветровой нагрузки: 32х(-1,4) = 44,8 кг/м.кв.

Полученные данные по ветровой и снеговой нагрузке суммируются, при этом знак коэффициента аэродинамического влияния ветра не учитывается. Для расчетного случая итог составит:

126+44,8 = 170,8 кг/м.кв.

Это не превышает допустимой нагрузки на стропильные системы обычной конструкции 300 кг/м.кв., соответственно, крыша с таким углом наклона вполне допустима для данной местности.

Как рассчитать уклон кровли: какой способ лучше ↑

Как известно, помимо плоских (пологих) конструкций  существуют также скатные и высокие, а материалов для кровельного покрытия еще больше. Для того чтобы правильно сориентироваться в этом многообразии, согласно СНиП разработаны специальные таблицы и диаграммы, в которых отражается взаимосвязь между крутизной ската  и видом крыши.

Уклон крыши определяют следующие параметры:

• тип и количество материала, предназначенного для покрытия крыши;
• необходимая защита от ветра и влаги;
• высота конька для случая ремонта уже существующей кровли.

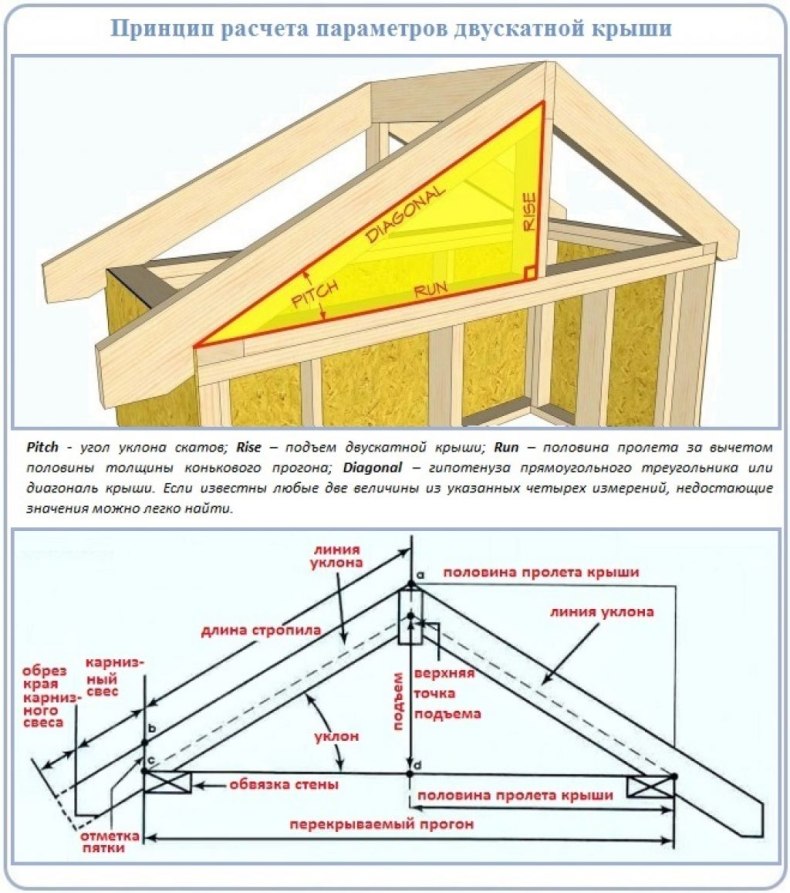

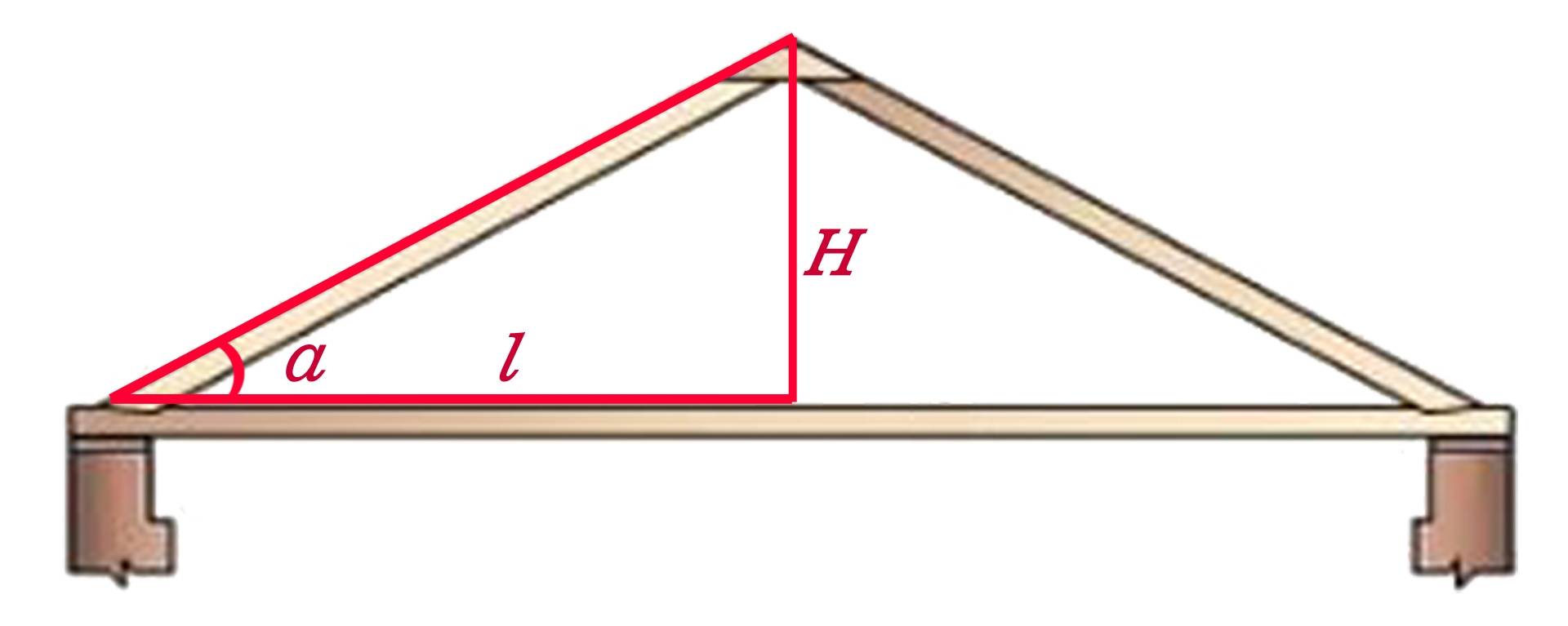

Калькулятор для расчета уклона кровли

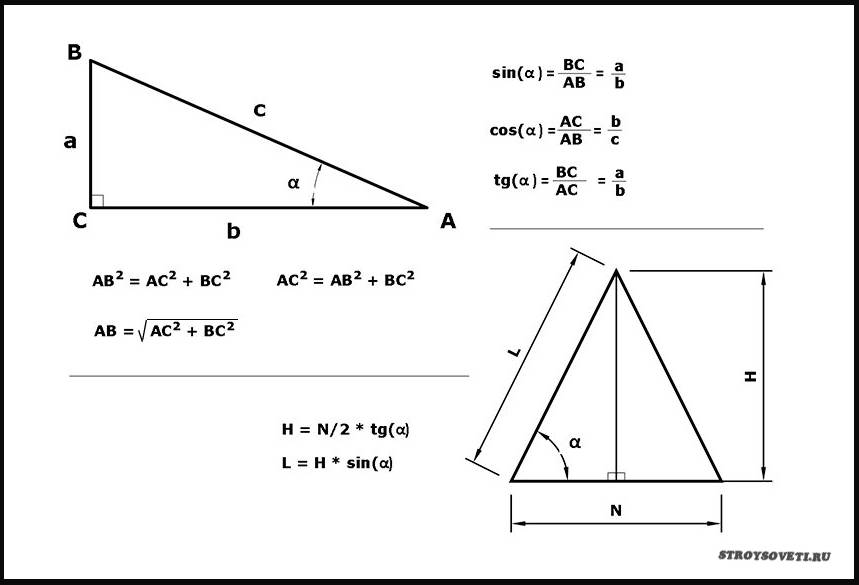

Пользоваться данным калькулятором предельно просто. По сути любую кровлю можно разделить на обычные двухскатные, в основе расчета которых лежит треугольник. Именно на этом положении и базируется работа калькулятора. Используются следующие параметры:

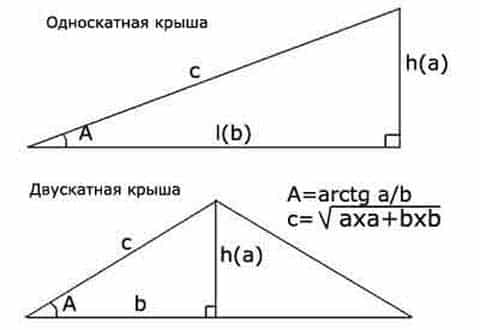

• H – высота конька, то есть катет прямоугольного треугольника;
• W – второй катет, равный половине ширины основания;
• L – длина стропил, она же – гипотенуза.

Подставив два известных параметра, можно практически сразу определить угол покатости крыши с подобными характеристиками. Кстати, третий параметр вычисляется автоматически. Программное обеспечение калькулятора использует свойства равнобедренного треугольника и простейшие тригонометрические формулы.

Использование угломера

Этот прибор, который называют еще уклономером, имеет незамысловатую конструкцию: несколько реек с нанесенными делениями и маятник. При расчетах главную рейку располагают перпендикулярно к коньку. На необходимый  угол на шкале делений показывает указатель маятника. Как видите, ничего сложного.

Формула расчета уклона кровли

И, наконец, требуемую  крутизну ската можно рассчитать самому без использования приборов замера ската, математически. Для этого потребуются знать величину

• вертикальной высоты (H), отмеренной от наивысшей точки ската, обычно это конек, до самой нижней – карниза;
• заложения – горизонтального расстояния от нижней до проекции верхней точки ската.

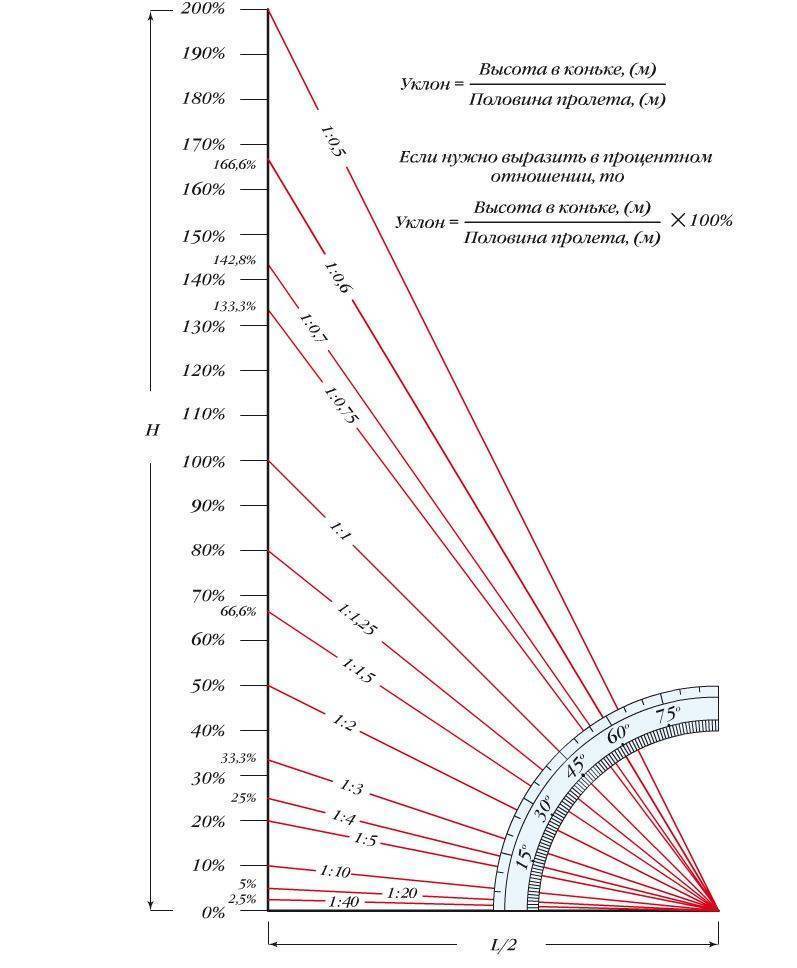

Рассчитывают угол наклона кровли в градусах или процентах и обозначают на чертеже буквой «i».

Математически расчет величины крутизны крыши в процентах проводят следующим образом.

i = Н : L, т. е. угол уклона крыши находят из отношения высоты кровли к заложению.

После чего, чтобы получить искомую величину в процентах, значение полученного отношения умножают на 100. Выразить значение наклона в градусах помогает специальная таблица соотношений.

Рассмотрим, как вычислить угол наклона в градусах  на конкретном примере.

Пример расчета Допустим, длина заложения при высоте крыши в 2,5 м оказалась равной 4,5 м.

Получается, что уклон i = 2.5 : 4,5 = 0,55. А после умножения 100 получим, соответственно, 55%.

Теперь можно по таблице перевести полученное значение в градусы, получаем – 29°.

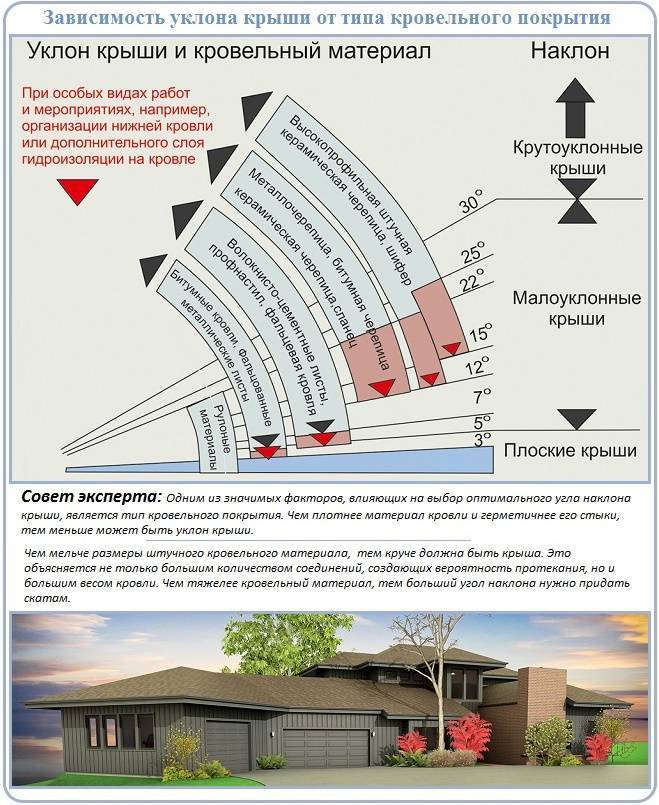

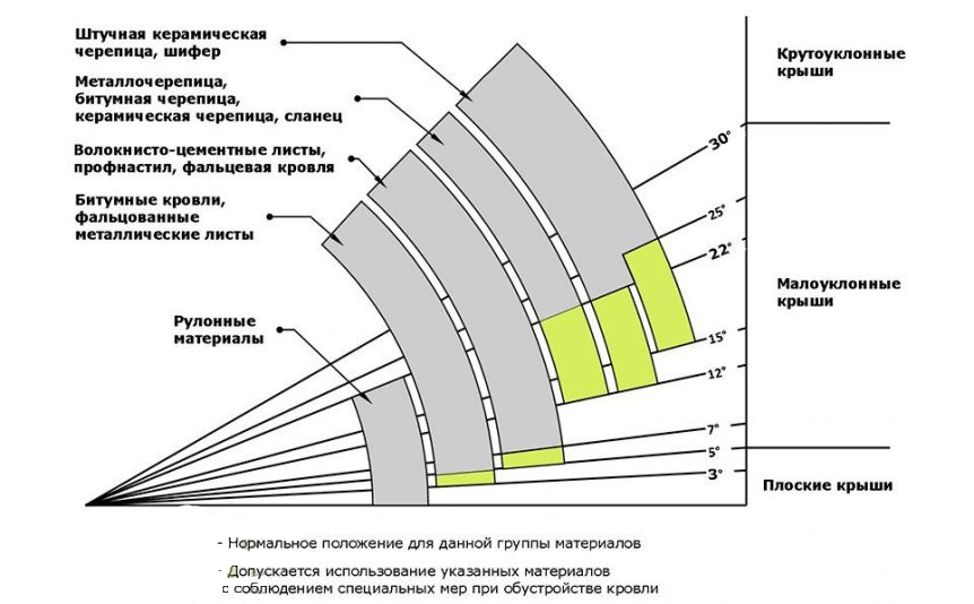

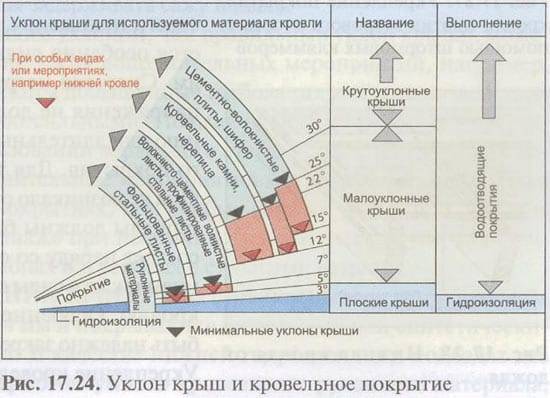

Наименьшую крутизну ската для того или иного кровельного покрытия можно определить из следующего графика.

Допустим, речь идет о листовой стали.

• Ищем на графике, в какую наклонную линию упирается дугообразная стрелка 10.
• Точка пересечения наклонной и вертикальной оси  дает ответ на поставленный вопрос  – самое меньшее 28%.

Пример расчета Проведем расчеты для конкретного дома.

Если  H составляет 3 м, а L – 12 м, тогда i = 50%.

Таким образом, в случае приведенных  конструктивных размеров необходима крутизна ската  в 50% (или 27 градусов), чтобы был обеспечен нормальный сброс дождевой воды.

https://youtube.com/watch?v=B-z4byoibzc%3F

2022 stylekrov.ru

Как рассчитать угол наклона для двухскатной крыши: особенности и формулы расчета

Рассмотрим каждый пункт более подробно .

Ветровые нагрузки

Россия — огромная страна, и климатические условия в различных её регионах сильно отличаются.

Ветер, дождь и снег — это факторы, которые оказывают решающее значение при выборе угла наклона. Посмотрите на карту ветров по всем регионам России. Найдите свой город и определите, в какую зону он попадает.

Если вы живете в регионе где круглый год дуют сильные ветра, то крыша с большим углом наклона — не ваш вариант. У крыш со скатами более 45° очень высокая парусность (парусность — свойство предмета воспринимать кинетическую энергию ветра).

При сильном штормовом ветре такую крышу может запросто оторвать от стропильной системы .

Интересный факт! Увеличение угла уклона крыши с 30° до 60° увеличивает ветровую нагрузку в пять раз.

В районах с сильной ветровой нагрузкой рекомендуется делать скаты с уклоном 30°- 42°. Почему не меньше? Ведь так мы значительно уменьшим ветровую нагрузку. Да потому, что для плоских крыш сильный ветер тоже нежелателен.

В такой конструкции ветер стремится приподнять крышу. задувая в зазоры между стропилами и кровельным материалом.

Снеговые нагрузки

На наши крыши каждую зиму падает огромное количество снега. В отдельных регионах России снеговая нагрузка может достигать просто фантастических цифр — до 500 кг на квадратный метр кровли.

Сколько килограмм снега ляжет на квадратный метр вашей крыши, вы можете найти в СНиП .

Если вы живете в местах, где обильные снегопады длятся всю зиму, то стоит обратить внимание на крыши с углом наклона 45°. Факт! Крыши с углом наклона 45° являются самоочищающимися. Снег и вода на такой крыше не задерживаются вообще

Снег и вода на такой крыше не задерживаются вообще

Факт! Крыши с углом наклона 45° являются самоочищающимися. Снег и вода на такой крыше не задерживаются вообще.

В том случае, если снегопады сопровождаются сильными ветрами, можете уменьшить угол до 35°- 40° (сильный ветер будет сдувать часть снега).

Не следует делать скат с углом наклона больше 45°. Да, чем больше угол, тем меньше снеговая нагрузка, но в этом случае увеличивается площадь кровли, а с ней растет и вес крыши. Вес всей этой конструкции несут на себе стены. а лишняя нагрузка им и вовсе ни к чему.

Крыша Шале с углом наклона кровли 45°. Дома с такими крышами строят в горах, где обильные снегопады и частые температурные перепады не редкость.

Особенностью крыш шале являются большие выносы свесов и козырьков. Козырьки и выносы шале накрывают террасы, которые окружают дом.

В странах, где дожди — редкость, а снег выпадает раз в сто лет, постройка двухскатных крыш с большим углом наклона — неоправданная трата денег. Пример — страны Ближнего Востока, где этот параметр редко превышает 20 C .

Организация подкрышного пространства

Если географическое положение вам позволяет сэкономить на материалах и сделать плоскую крышу (односкатную) (2° — 7°) или пологую (3°-10°), то учтите, что свободного пространства между коньком и потолочным перекрытием хватит только на небольшое техническое помещение или чердак.

Двухскатная же крыша, с углом наклона 30° — 45°. дает возможность обустроить мансарду или даже жилые комнаты.

От величины угла будет зависеть полезная площадь вашей мансарды. Чем больше угол, тем больше у вас пространство для маневра.

Вид кровельного материала

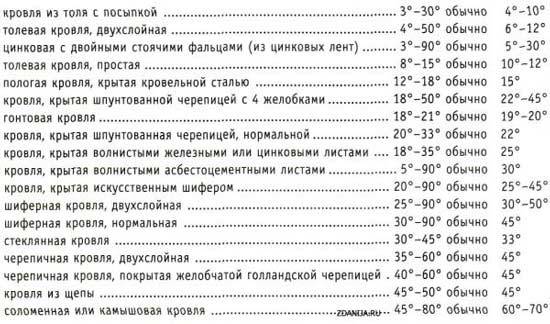

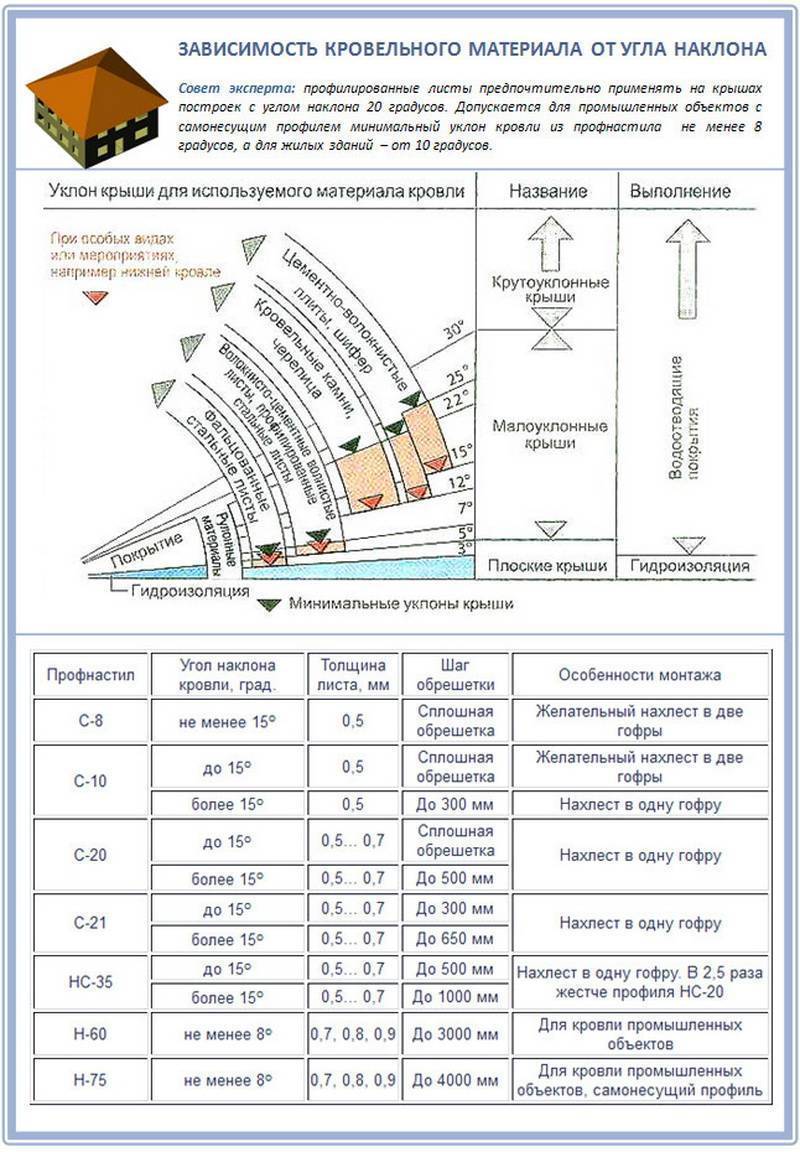

Рассмотрим самые популярные виды кровельных материалов и рекомендуемый под их укладку угол наклона крыши:

1. Шифер — не менее 22°. Если сделать его меньше, вода будет попадать в зазоры;
2. Металлочерепица — не менее 14°. Со слишком пологого ската ветер может сорвать листы;
3. Профнастил — не менее 12°. Материал прилегает к стропильной системе плотнее, чем металлочерепица, поэтому угол можно уменьшить;
4. Битумная черепица — до 15°. Если сделать угол больше, то черепица, приклеенная на мастику, может в жаркие дни отставать от кровли и сползать вниз. Мне этот довод кажется надуманным, ведь такую черепицу еще крепят к обрешетке кровельными гвоздями;
5. Рулонные кровельные материалы. изготовленные на основе того же битума. Угол их укладки может варьироваться от 3° до 25° — все зависит от количества слоев. Чем больше слоев, тем на более пологую крышу их можно класть.

Подробную информацию о таком кровельном материале, как ондулин. читайте в следующей нашей статье.

Справка

• Ширина стропил с подпорками либо прогонами 100–150 мм, а без опор 200 мм. Длина зависит от угла наклона, но не должна превышать 5 метров, ибо возможно провисание.
• Для обрешётки кровли из металлочерепицы подойдёт доска 30×100 мм. Гибкая кровля или металлическая, может быть с большим шагом, поэтому используем доску 30×100–150 мм.
• Шаг по осям для металлочерепицы 350 мм. Для других материалов это значение можно увеличить.
• Стандартные размеры ОСП 250×125 сантиметров.
• Рабочая ширина листа металлочерепицы 110 см (общая 118 см). Длина зависит от условий заказа, минимальная 1 метр.
• Для мауэрлата используем доску 50×150 мм, а если нужно равномерно распределить нагрузку, то брус 150х150 мм.
• Для теплых помещений обязательно нужно использовать контробрешётку толщиной не менее 30 мм, гидроизоляция
• Толщину утеплителя для нашего региона нужно рассматривать от 100мм до 250мм

Каким должен быть наклон?

Крутизна «односкатки» может варьироваться от 2 до 60 градусов (о том, каким должен быть минимальный угол наклона односкатной крыши, читайте тут). Крыши с наклоном до 12 градусов считаются плоскими и в основном используются для строительства нежилых помещений:

1. гараж (как сделать 1-скатную крышу на гараже, читайте здесь);
2. баня;
3. веранда (узнать о том, как возвести односкатную крышу для пристройки к дому и крепить ее к стене, можно здесь);
4. сарай и т.д.

Кровля под большим углом подойдет для обычного дома, при этом если требуется оборудование мансардного этажа, то угол должен быть от 30 градусов и больше.

Однако при расчете уклона необходимо исходить не только из назначения помещения. Правильнее будет учитывать нагрузку и расход материалов.

Однако из-за снегопадов и ветров в регионе выбор плоской кровли может оказаться плохим вариантом. Крыша с крутым скатом более долговечная. Кроме того она может оказаться более легкой при расчете нагрузки.

Расчет нагрузок

Существует 2 вида нагрузок на кровлю:

1. постоянные;
2. переменные.

К постоянным относятся антенны, печные трубы, водоотводы и т.д. Имеется в виду оборудование, которое установлено наверху и находится там все время.

Рассчитать снеговую нагрузку в зависимости от региона поможет СНиП 2.01.07-85 “Нагрузки и воздействия”. В приложения к документу есть карта снеговых регионов РФ, а также формула расчета нагрузки с учетом коэффициента.

Однако учитывается вес снега только для плоских крыш. С увеличением угла снижается и нагрузка снега.

При уклоне более 35-40 снеговая нагрузка не рассчитывается, так как для схода снега не требуется чистить кровлю, он под собственным весом скатывается с крыши.

Например, угол уклона меньше 20 градусов, а дом построен в средней полосе России. При расчете учитывается собственный вес конструкции — примерно 50 кг/м², а также вес снега по таблице — примерно 150 кг/м².

Т.е. общая нагрузка — около 200 кг/м² (без учета дополнительных факторов). Но если увеличить крутизну до 40, то снеговой нагрузкой можно пренебречь. И получится всего 50 кг/м².

Определение подходящего значения

В зависимости от назначения постройки и региона можно выделить несколько оптимальных вариантов наклона в градусах:

1. От 2 до 12. Легкие одноэтажные постройки (веранда, гараж) для средней полосы России. Допустимо также использовать для частного дома без мансарды в южной полосе. Обязательное требование — герметизация швов и качественная гидроизоляция.
2. От 12 до 35. Жилые дома в средней и южной полосе РФ. Швы не обязательно герметизировать, но кровельные материалы кладутся внахлест на 20 см.
3. От 35 до 40. Оптимальный вариант для жилого дома (в том числе с мансардой) в любой части РФ.
4. От 40 до 60. Кровля с сильным уклоном подойдет для северных регионов, где зимой выпадает много осадков, но практически нет снега.

Хотя кровля с большим наклоном более долговечная, так как лучше “сопротивляемость” осадкам, выше риск того, что сильный ветер повредит кровельные материалы. Поэтому также стоит учитывать положение. Наклон делается в наветренную сторону.

Базовые формулы

При проектировании дома и расчете стройматериалов потребуется всего 2 формулы. Для того, чтобы рассчитать, насколько придется повысить высоту одной из стен (фасадной), используется формула:

Для того чтобы вычислить длину стропильной ноги, нужно использовать формулу:

Кроме базовых формул необходимы также формулы нагрузки. Их можно посмотреть в СНиП.

Требования к уклонам

Уклон крыши – это угол, который образовывается между стропилами и перекрывающей плоскостью (материалом покрытия кровли).

Фото — Угол наклона крыши

Часто мастера рассчитывают этот показатель при помощи простого уравнения:

i = h / (1/2L)

Здесь мы видим следующие значения:

h – по традиционному определению, это высота, в данном случае, это определение высоты коньковой доски над материалом перекрытия; L – это расстояние, которое перекрывается данным участком крыши, или другими словами, ширина здания

Важно помнить, что если у Вас ломаная кровля, то данное значение варьируется от одного ската к другому, поэтому расчеты немного усложняются.. Фото — Оптимальные уклоны кровли. Фото — Оптимальные уклоны кровли

Фото — Оптимальные уклоны кровли

Как пример, если Ваш дом шириной 10 метров, а конек высотой 4, то размер наклона кровли будет составлять:

(1/10*2) / 4 = 0,2, либо если нужно преобразовать данное число в проценты, то умножьте его на 100, получится 20 %. Угол также выражается в градусах, от конвертации его значение не меняется и сейчас одинаково популярны все системы. Градусы предпочтительнее использовать, т.к. в них мы видим реальную величину геометрического значения.

Фото — Теорема расчета угла кровли

Чтобы не путаться самому и не усложнять работу строителям (если Вы заказываете услугу у определенной компании), можно воспользоваться нашей таблицей, в которой, зная данные в процентах или градус уклона, Вы можете подобрать соответствующий угол:

Значение градуса	Процент уклона	Значение градуса	Процент уклона	Значение градуса	Процент уклона
1	1,8	16	28,7	31	60
2	3,4	17	30,5	32	62,4
3	5,2	18	32,5	33	64,9
4	7	19	34,4	34	67,4
5	8,8	20	36,4	35	70
6	10,5	21	38,4	36	72,6
7	12,3	22	40,4	37	75,4
8	14,1	23	42,4	38	78,9
9	15,8	24	44,5	39	80,9
10	17,6	25	43,6	40	83,9
11	19,4	26	48,7	41	86
12	21,2	27	50,9	42	90
13	23	28	53,1	43	93
14	24,9	29	55,4	44	96,5
15	26,8	30	57,7	45	100

Крыша должны проектироваться вместе со всем строением, но как Вы понимаете, в процессе строительства, от полученных показаний можно немного отойти. Если возникла такая необходимость, то Вы можете изменить высоту конька для изменения угла уклона. После того, как Вы рассчитали нужный уклон, нужно вычислить, какая высота конька будет для Вас оптимальной. Чтобы узнать это значения, нам опять понадобится таблица, по которой определяют коэффициент высоты коньковой доски:

Градусы уклона крыши	Коэффициент
5	0,8
10	0,17
15	0,26
20	0,36
25	0,47
30	0,59
35	0,79
40	0,86
45	1
50	1,22
55	1,45
60	1,78

Чтобы обработать значение, полученное в таблице, Вы должны умножить градус с половины перекрытия, который выясняли в первой таблице, на коэффициент из второй. Получится величина, которая характеризует высоту конька кровли. Точно такое же действие проводится для определения рекомендуемый высоты конька у односкатной кровли, только в таком случае необходимо рассчитывать брать полную площадь перекрытия.

Если у Вас вальмовая или крыша-конверт, то торцевые стороны меряются от середины, до места, на которое опирается скат. Чтобы вывести высоту конька по определенному участку крыши, необходимо по длине каждой стены, где идет скат кровли, прорисовать специальные метки или установить маяки из гвоздей или шурупов. Желательно располагать их четко по центру стены. Между маяками, которые расположены друг напротив друга, нужно натянуть нить или монтажную ленту.

При помощи метра или уровня находим центр бечевки и монтируем на него тонкую планку, которая по отношению к перекрытию будет расположена под углом 90 градусов. Обязательно проверяйте это уголком, уровнем или строительным транспортиром. После двигая веревку по планке, Вы сможете измерить угол стены, и увидеть, где находится оптимальный уклон крыши. Когда определите место, пометьте его при помощи маркера, мела или гвоздя. Если в этом месте Вы отпилите планку, то у Вас будет готовый шаблон, при помощи которого можно будет нарезать любое количество полностью соответствующих Вашим требованиям коньковых досок.

Фото — Градус крыши и её стиль

Расчет угла наклона крыши – это достаточно сложная и кропотливая работа, даже минимальный недочет может стать причиной плохой вентиляции, стоков вод, разрушения кровельного и подкровельного пространства.Видео: устройство крыши

Утепление крыши

Если выполняется крыша из профнастила для гаража своими руками, то часто автолюбители забывают про установку утеплителей. Из-за этого в холодное время года возможно нарушение работы машины, дискомфорт при ремонте её в гараже и множество других неудобств.

Как утепляется кровля крыши из профнастила:

Обслуживание и ремонт крыши гаража профнастилом не занимает много времени и сил. В эксплуатации этот материал неприхотлив его нужно всего пару раз в год проверять на наличие трещин и вмятин, а также раз в несколько лет окрашивать специальными красками.

Видео: крыша гаража из профнастила

Крыша из профнастила в разрезе

Они есть в продаже в специальных магазинах строительных материалов, на сайтах компаний-производителей, там же в каталоге указана цена материалов и подробное описание его характеристик.
